Compact Hybrid 48V (volitelné vybavení
from Mercedes Benz Citaro, Citaro LE, Citaro K, Citaro G, CapaCity Návod k obsluze - PDF DOWNLOAD (Czech)
Compact Hybrid 48V (volitelné vybavení) Popis systému Základem autobusu Compact Hybrid je konvenční městský autobus. Pro zlepšení spotřeby paliva je do konvenčního hnacího ústrojí zabudovaný 48voltový systém Mild‐Hybrid (MHD). Hlavní funkce systému Mild‐Hybrid zahrnuje rekuperaci (zpětné získávání energie) a podporu točivého momentu při jízdě pomocí integrovaného motorového generátoru. Kvůli omezenému výkonu elektromotoru proto ale není možná jízda čistě na elektrický pohon. Mírným sešlápnutím brzdového pedálu dojde k mírné rekuperaci. Silným sešlápnutím brzdového pedálu dojde k intenzivní rekuperaci.
Upozornění Compact Hybrid nemá pro řidiče zjevné provozní stavy a ovládací prvky, které by se lišily od konvenční varianty vozidla.
M54.00-3026-81
Upozornění Vysokonapěťová součást (2) je označená příslušnou výstražnou značkou.
Výstraha Nebezpečí ohrožení života! Nebezpečí způsobené dotykem součástí pod napětím při střídavém napětí větším než 30 V. Při dotyku dílů pod napětím se střídavým napětím vyšším než 30 V může dojít k popálení, srdeční fibrilaci nebo zástavě srdce v důsledku zásahu elektrickým proudem. Následky zásahu elektrickým proudem se mohou projevit i až po několika minutách, proto v každém případě vyhledejte lékaře. ▶ Osoby, které mají elektronické implantáty (např. kardiostimulátor) nesmí provádět práce na součástech pod napětím se střídavým napětím vyšším než 30 V. ▶ Za žádných okolností se nedotýkejte nechráněných vedení a součástí systémů pod napětím se střídavým napětím vyšším než 30 V.
Výstražná hlášení pro Compact Hybrid Hlášení událostí akumulátoru energie
M54.00-2974-71 Když se v podmenu „Ereignisse“ (Události) v hlavním menu „Meldungen“ (Hlášení) zobrazí událost (1) „Hybridbetrieb eingeschränkt“ (Omezený hybridní provoz), je akumulátor energie opotřebený.
Upozornění Dodatečná opatření s pokyny (4) jsou dostupná. Událost je uložená s šedým stupněm výstrahy (3). Poruchy akumulátoru energie nechte odstranit při příští údržbě v autorizovaném servisu OMNIplus. Výstražné hlášení pro akumulátor energie Compact Hybrid (volitelné vybavení) Compact Hybrid 48V (volitelné vybavení)
M54.00-2968-71 Když se zobrazí žluté hlášení (2) „Energiespeicher gestört“ (Porucha akumulátoru energie), vyskytla se v systému akumulátoru energie porucha.
Upozornění Dodatečná opatření s pokyny (4) jsou dostupná. Pro zavření hlášení stiskněte „OK“ (1). Událost je uložená se žlutým stupněm výstrahy (3). Poruchu nechte opravit v autorizovaném servisu OmniPlus.
Žluté výstražné hlášení pro elektromotor
M54.00-3024-71 Když se zobrazí žluté hlášení (2) „Elektroantrieb gestört“ (Porucha elektromotoru), vyskytla se porucha měniče AC / DC hybridního systému.
Upozornění Dodatečná opatření s pokyny (4) jsou dostupná. Pro zavření hlášení stiskněte „OK“ (1). Událost je uložená se žlutým stupněm výstrahy (3). Poruchu nechte opravit v autorizovaném servisu OmniPlus. Červené výstražné hlášení pro elektromotor

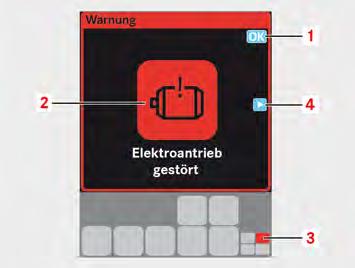

M54.00-3025-71 Když se zobrazí červené hlášení (2) „Elektroantrieb gestört“ (Porucha elektromotoru), přepne se systém Compact Hybrid do náhradního režimu. Otáčky se sníží na maximálně cca 1 000 ot/min a rychlost se omezí na maximálně 20 km/h.
Upozornění Zazní varovný signál. Dodatečná opatření s pokyny (4) jsou dostupná. Pro zavření hlášení stiskněte „OK“ (1) (lze jen při stojícím vozidle a zabrzděné parkovací brzdě). Událost je uložená s červeným stupněm výstrahy (3). Poruchu nechte opravit v autorizovaném servisu OmniPlus. ▶ Při zohlednění dopravní situace zastavte vozidlo, v případě potřeby proveďte další opatření, jako odtažení.
Výstražné hlášení pro chladicí systém
M54.00-2691-71 Když se zobrazí hlášení (1) „Kühlung Elektroantrieb gestört“ (Porucha chlazení elektropohonu), vyskytla se porucha chladicího systému.
Upozornění Dodatečná opatření s pokyny (4) jsou dostupná. Pro zavření hlášení stiskněte „OK“ (1). Poruchu nechte opravit v autorizovaném servisu OmniPlus. Událost je uložená se žlutým stupněm výstrahy (3).
