Ovládání ramp

Ovládání ramp Bezpečnostní pokyny pro použití ramp

Nebezpečí Nebezpečí poranění při nežádoucím pohybu vozidla a neoprávněné obsluze. ▶ Při zastavení a odstavení vozidlo zajistěte parkovací brzdou; páku úplně zajistěte. ▶ Při opuštění místa řidiče vždy vezměte s sebou klíč od vozidla. ▶ Vozidlo mějte vždy pod dozorem, v opačném případě vozidla řádně zavřete a uzamkněte. ▶ Ve stoupání nebo klesání použijte navíc podkládací klíny a kola natočte k obrubníku.

Nebezpečí Nebezpečí nehody nebo úrazu při nesprávné funkci, nedostatečné kontrole, nesprávném ovládání a vnějším poškození rampy, výtahu a zvedacích zařízení. ▶ Opravy nechávejte provádět pouze v kvalifikované dílně. ▶ Rampu, výtah a zvedací zařízení kontrolujte. ▶ Jednou denně uveďte rampu, výtah a zvedací zařízení do provozu. ▶ Seznamte se s obsluhou.

Upozornění na nebezpečí věcných škod

Před použitím rampy je nutné zkontrolovat její funkční způsobilost, stav a eventuální poškození.

Ovládání z místa řidiče Ovládání ramp Upozornění na nebezpečí věcných škod

Aby se vyloučilo přetížení rampy, nezatěžujte ji při vysouvání/zasouvání. Dodržujte maximální užitečné zatížení za provozu. údržbové práce Všechny údržbové práce jsou popsány ve zvláštním návodu.

Upozornění Chcete‐li získat další informace, obraťte se na servisního partnera OMNIplus.

Ovládání z místa řidiče Ovládání ramp

Požadavek na rampu ze strany cestujícího

Upozornění Předpoklad: Zapnutá elektrická soustava.

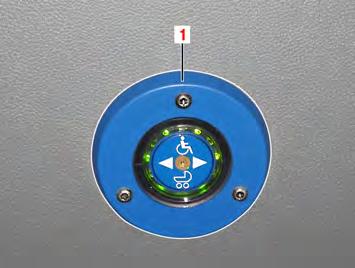

M54.00-2487-71 ▶ Cestující: Stiskněte tlačítko (1). ◁ Zazní akustický signál.

M82_00-0005-01 ◁ Rozsvítí se informace pro cestující „Vůz zastaví“ nebo „Stop“ (2).

◁ Na displeji se zobrazí symbol „Invalidní vozík“ (žluté hlášení). ◁ Na stavové liště se zobrazí symbol „Invalidní vozík“. ◁ Ve spojení s rampou symbol „Invalidní vozík“ zhasne po zavření dveří, které jsou rampě přiřazené. Vyklopení a zaklopení sklopné rampy

Výstraha Nebezpečí skřípnutí a pohmoždění prstů a rukou při zavírání a otevírání sklopných vík, sklopných ramp, střešních oken, vík nebo rohových dílů nárazníků. ▶ Uchopujte zvenku. ▶ Pokud je zde držadlo, uchopte za držadlo. ▶ Dávejte pozor na ostatní osoby.

Upozornění Předpoklad: Vozidlo stojí, parkovací brzda je zabrzděná, dveře jsou otevřené.

Upozornění na nebezpečí věcných škod

Dodržujte údaje o obsluze a nosnost uvedené na štítcích (max. 350 kg).

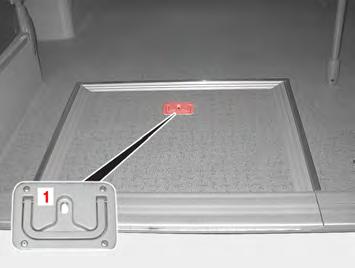

M72.00-0516-71 ▶ Rampu zvedněte zvenku za držadlo (1).

Upozornění Když je rampa vyklopená, nelze ovládat dveře.

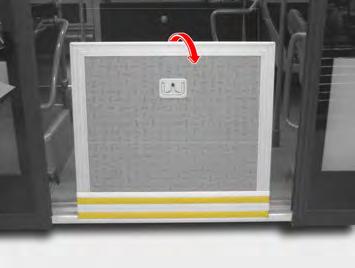

M72.00-0517-71 ▶ Rampu vyklopte nahoru a držte. Ovládání z místa řidiče Ovládání ramp

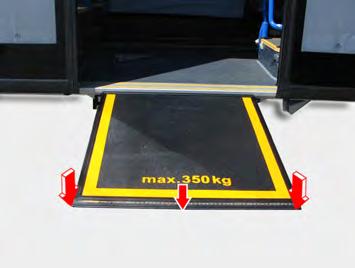

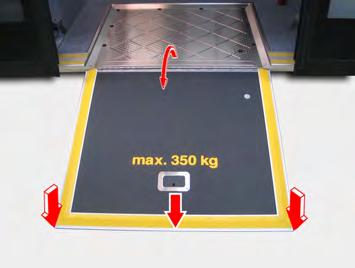

M72.00-0518-71 ▶ Spusťte rampu dolů, až dosedne na zem.

Upozornění Rampa musí dosednout po celé ploše a být rovnoběžně s autobusem.

Ovládání z místa řidiče Ovládání ramp

M54.00-2519-71 ▶ Sledujte hlášení na displeji při vyklopené rampě.

Upozornění Zaklopení rampy se provádí v obráceném pořadí. Pokud rampa není při zavřených dveřích úplně zaklopená, zobrazí se na displeji porucha. ◁ Zobrazí se symbol (1) „Rampa vyklopená“. Vysunutí, zasunutí elektrické rampy (volitelné vybavení)

Nebezpečí Nebezpečí nehody nebo úrazu při nesprávné funkci, nedostatečné kontrole, nesprávném ovládání a vnějším poškození rampy, výtahu a zvedacích zařízení. ▶ Opravy nechávejte provádět pouze v kvalifikované dílně. ▶ Rampu, výtah a zvedací zařízení kontrolujte. ▶ Jednou denně uveďte rampu, výtah a zvedací zařízení do provozu. ▶ Seznamte se s obsluhou.

Upozornění Funkce ovládání rampy se může podle přání zákazníka lišit. Upozornění na nebezpečí věcných škod

Dodržujte nosnost na štítku (max. 350 kg). ● Předpoklady: ● Vozidlo stojí ● Zavřené dveře ● Zabrzděná zastávková brzda Vysunutí elektrické rampy

M54.002470-71 ▶ Zámek zapalování otočte do polohy pro jízdu (3).

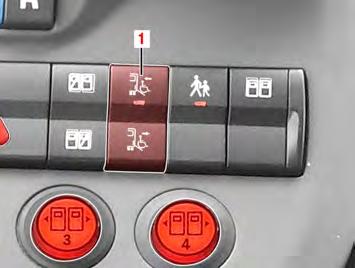

M54.00-3351-71 ▶ Stiskněte dole tlačítko (1) a držte ho stisknuté. ◁ Zazní akustický signál. ◁ Zobrazí se optický výstražný systém na přední hraně rampy. ◁ Rampa se vysune. Upozornění

Během vysouvání a zasouvání nelze ovládat dveře.

M54.00-2519-71

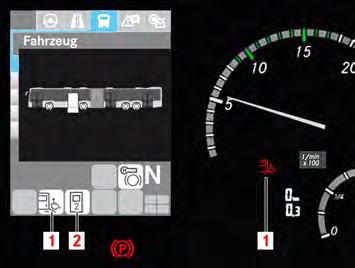

Upozornění Červený symbol (1) v oblasti otáčkoměru a symbol na stavové liště (1) signalizují, že se rampa vysunuje. Ovládání z místa řidiče Ovládání ramp

M54.00-2371-71

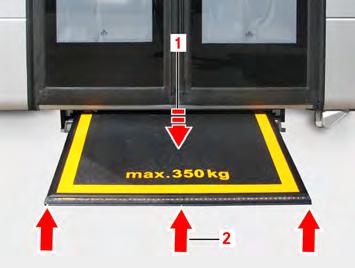

Upozornění Rampa musí dosednout po celé ploše a být rovnoběžně s autobusem. ▶ Nestoupejte na rampu během vysouvání a zasouvání. Upozornění

Nášlapný senzor: Rampa se zastaví, když během vysouvání a zasouvání dojde k zatížení více než 15 kg. Po odstranění zatí-

Ovládání z místa řidiče Ovládání ramp

žení zasouvání nebo vysouvání pokračuje.

M54.00-2370-71

Upozornění Senzor nárazové hrany: Když rampa při vysouvání narazí na překážku, zastaví se a zasune se.

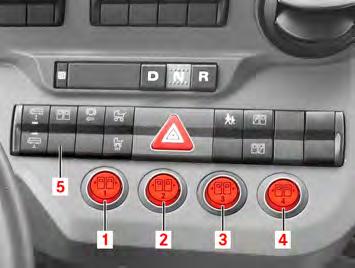

M54.00-2483-71 ▶ Otevřete dveře tlačítkem dveří (2). Zasunutí elektrické rampy ▶ Stiskněte tlačítko dveří (2). ◁ Rampa se zasune.

M54.00-2519-71

Upozornění Když je rampa úplně zasunutá, zhasne ukazatel (1) na stavové liště displeje a červený symbol v oblasti otáčkoměru (1).

M54.00-3351-71

Upozornění Pokud jste vysunuli rampu a neotevřeli jste dveře, lze ji znovu zasunout tlačítkem (1). Stiskněte tlačítko nahoře. Ovládání z místa řidiče Ovládání ramp
