Servisní víka

Servisní víka Servisní víka

Výstraha Nebezpečí skřípnutí a pohmoždění! Při sáhnutí mezi mechanicky se pohybující díly může dojít k těžkým poraněním odříznutím nebo pohmožděním částí těla. ▶ U pohybujících se součástí se nesmí do oblasti pohybu mechaniky dostat žádná část těla ani končetin. ▶ Dohlížejte na rizikovou oblast. ▶ U pohybujících se součástí zajistěte oblast pohybu mechaniky proti zásahu. Přehled servisních vík

Upozornění Umístění servisních vík se může v závislosti na variantě vozidla lišit od vyobrazení.

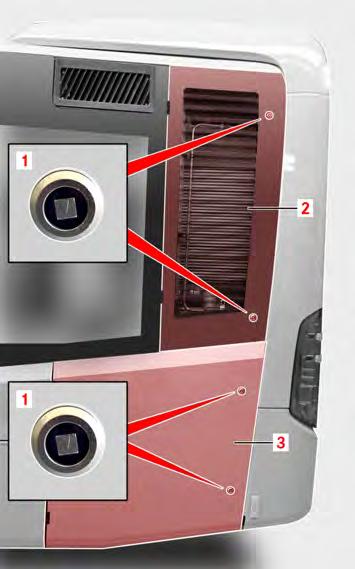

M62.10-0016-73 ● (1) čtyřhranný zámek ● (2) servisní víko nahoře ● (3) servisní víko dole Otevření, zavření servisních vík Předpoklady pro otevření a zavření servisních vík: ● Vozidlo stojí. ● Zatažená parkovací brzda.

Ovládání z místa řidiče Servisní víka

Upozornění na nebezpečí věcných škod

Aby se předešlo poškození nebo poškrábání laku při otevírání, dbejte na dostatek místa v oblasti sklápění vík.

Ovládání z místa řidiče Servisní víka

Otevření servisního víka

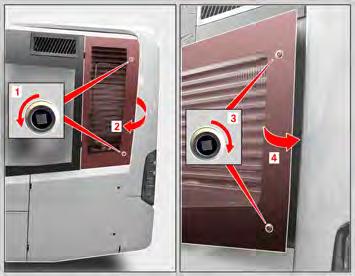

M62.10-0015-81 ▶ Otočte oba čtyřhranné zámky vhodným klíčem až na doraz doleva (ve směru šipky 1). ◁ Servisní víko (2) se otevře. ▶ Otevřete servisní víko (2) ve směru šipky až do požadované polohy. Zavření servisního víka ▶ Otočte oba čtyřhranné zámky u otevřeného servisního víka (4) vhodným klíčem až na doraz doprava (ve směru šipky 3). ▶ Zavřete servisní víko ve směru šipky (4) s použitím malé síly.
