Rohový díl nárazníku

Rohový díl nárazníku Vyklopení, zaklopení rohového dílu nárazníku

Výstraha Nebezpečí skřípnutí a pohmoždění! Při sáhnutí mezi mechanicky se pohybující díly může dojít k těžkým poraněním odříznutím nebo pohmožděním částí těla. ▶ U pohybujících se součástí se nesmí do oblasti pohybu mechaniky dostat žádná část těla ani končetin. ▶ Dohlížejte na rizikovou oblast. ▶ U pohybujících se součástí zajistěte oblast pohybu mechaniky proti zásahu. Předpoklady pro vyklopení a zaklopení rohového dílu nárazníku ● Vozidlo stojí. ● Je zabrzděná parkovací brzda.

Upozornění Odstavte vozidlo tak, aby byl k dispozici dostatek prostoru pro otevření rohového dílu nárazníku. Vyklopení rohového dílu nárazníku

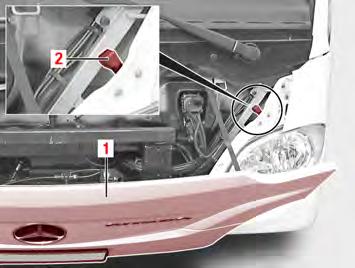

M62.10-0007-71 ▶ Uchopte prohlubně pro uchopení v předním víku (1). ▶ Přední víko stáhněte prudkým pohybem dolů. ▶ Stiskněte páčku (2). ▶ Rohový díl nárazníku se světlometem vyklopte dolů. Ovládání z místa řidiče Rohový díl nárazníku

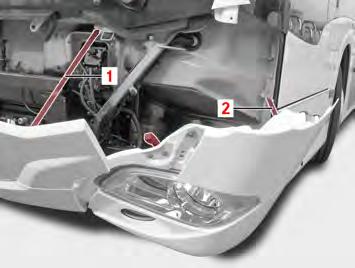

M62.10-0008-71 ▶ V případě potřeby vyhákněte pojistný popruh (2). ◁ Pojistný popruh (2) omezuje úhel vyklopení na cca 60°. Upozornění Pojistný popruh (2) lze kvůli většímu vyklopení rohu, např. za účelem výměny osvětlovacího prostředku, na karoserii vyháknout.

Ovládání z místa řidiče Rohový díl nárazníku

Zaklopení rohového dílu nárazníku

M62.10-0008-71 ▶ V případě potřeby zahákněte pojistný popruh (2). ▶ Rohový díl nárazníku zaklopte nahoru. ▶ Aby bezpečně zaskočil, zatlačte na zámek víka. Upozornění na nebezpečí věcných škod

Před zaklopením rohového dílu nárazníku zkontrolujte správnou polohu jazýčku zámku víka, případně ji upravte. Zámek víka musí citelně zaskočit. ▶ Zatáhnutím, příp. zatřesením zkontrolujte, zda je rohový díl nárazníku správně zavřený. ▶ Zavřete přední víko.
