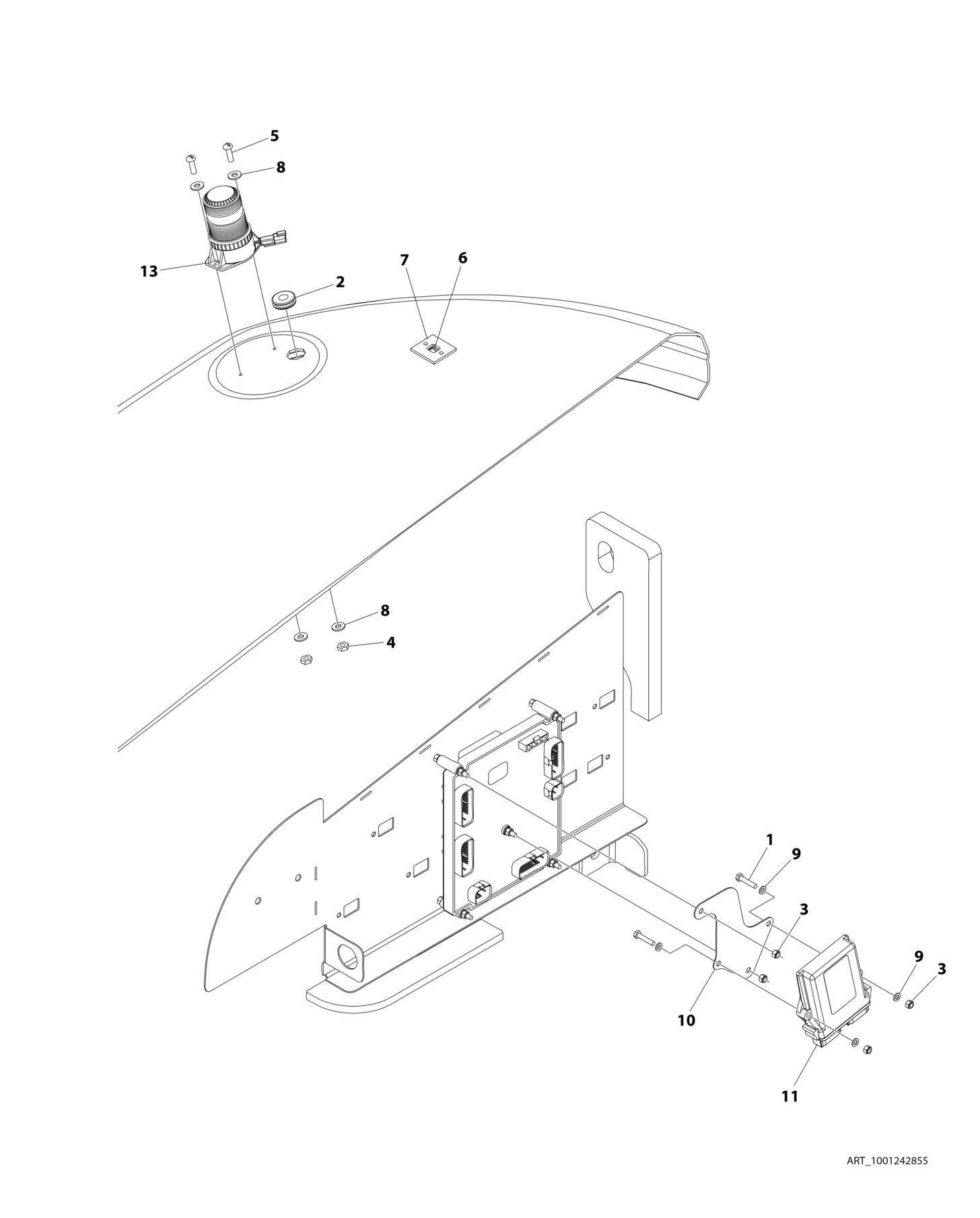

FIGURE 2-20. BEACON LIGHT INSTALLATION - BLUE
FIGURE 2-20. BEACON LIGHT INSTALLATION - BLUE
FIGURE 2-20. BEACON LIGHT INSTALLATION - BLUE
ITEM PART NUMBER QTY
DESCRIPTION
1001242855 Ref BEACON LIGHT INSTALLATION - BLUE 1 0760614 2 Bolt M6 x 30 2 2540020 1 Grommet 3 3290605 4 Nut M6 4 3311005 2 Nut #10 5 3911010 2 Screw #10 x 5/8 6 4240032 AR Tie-Strap 7 4460488 AR Terminal, Mounting 8 4711000 4 Washer #10 9 4811700 4 Washer M6 10 1001100433 1 Mount, Module 11 1001142683 1 Module, Control 12 1001142736 1 Beacon Harness (Not Shown - See Separate Breakdown in ELECTRICAL SECTION) 13 1001200910 1 Light, Beacon 13 4460897 1 Receptacle, Female - 2 Position 13 4460943 2 Pin, Male
REV
A
