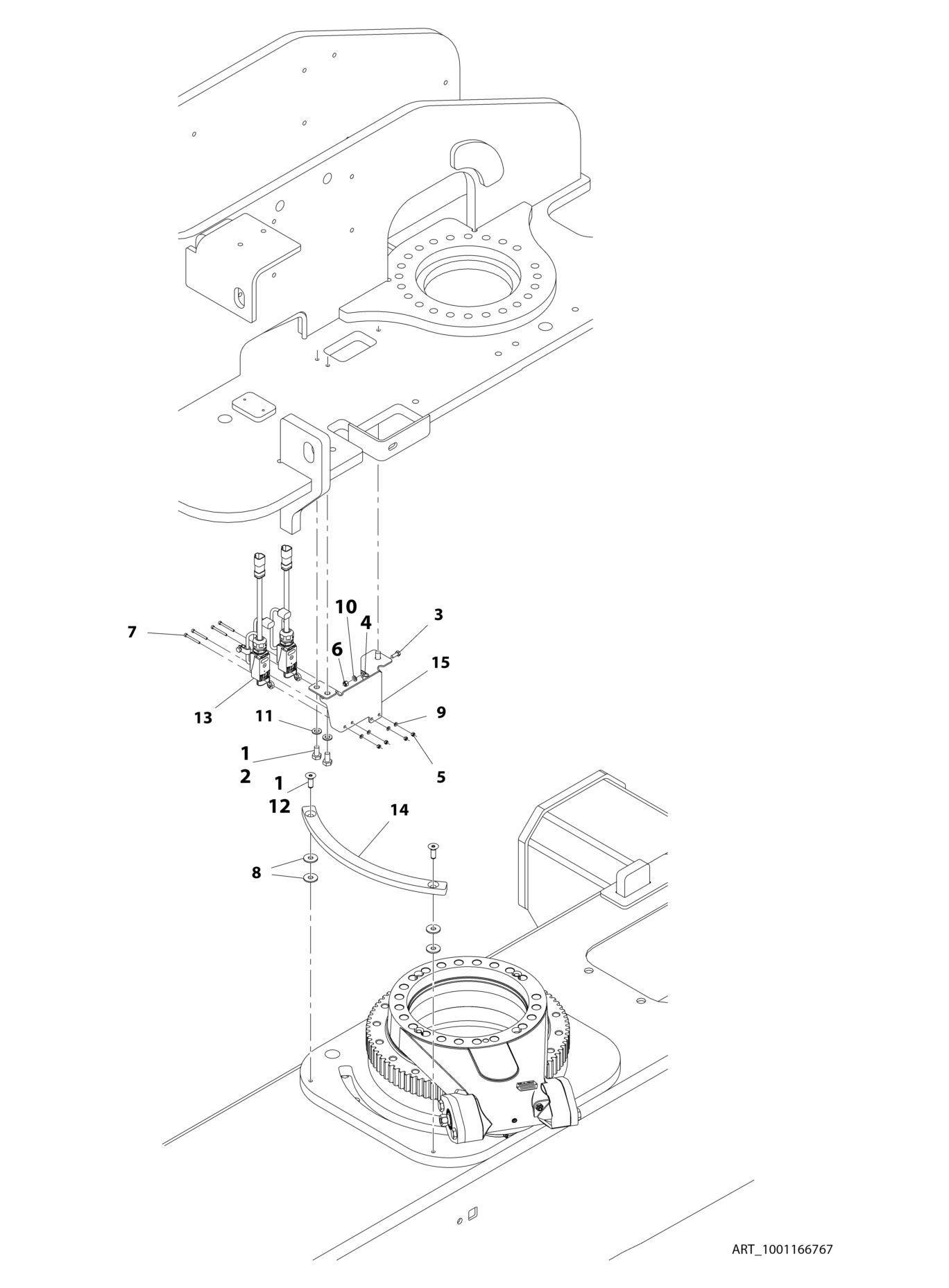

FIGURE 2-13. DRIVE ORIENTATION INSTALLATION
FIGURE 2-13. DRIVE ORIENTATION INSTALLATION
FIGURE 2-13. DRIVE ORIENTATION INSTALLATION
ITEM PART NUMBER QTY
DESCRIPTION
1001166767 Ref DRIVE ORIENTATION INSTALLATION 1 0100011 AR Compound, Locking 2 0761010 3 Bolt M10 x 20 3 0760608 2 Bolt M6 x 16 4 1321293 2 Clamp, Cable 5 3290405 4 Nut M4 6 3290605 2 Nut M6 7 4031512 4 Capscrew M4 x 40 8 4812002 4 Washer M10 9 4811400 4 Washer M4 10 4811700 2 Washer M6 11 4812000 3 Washer M10 12 8310614 2 Screw M10 x 30 13 1001119176 2 Switch, Limit 13 1001129407 1 Receptacle, Female - 4 Position 13 4460464 4 Pin, Male 14 1001162106 1 Cam 15 1001166768 1 Bracket 16 8881800 AR Tie-Strap (Not Shown)
REV
F
