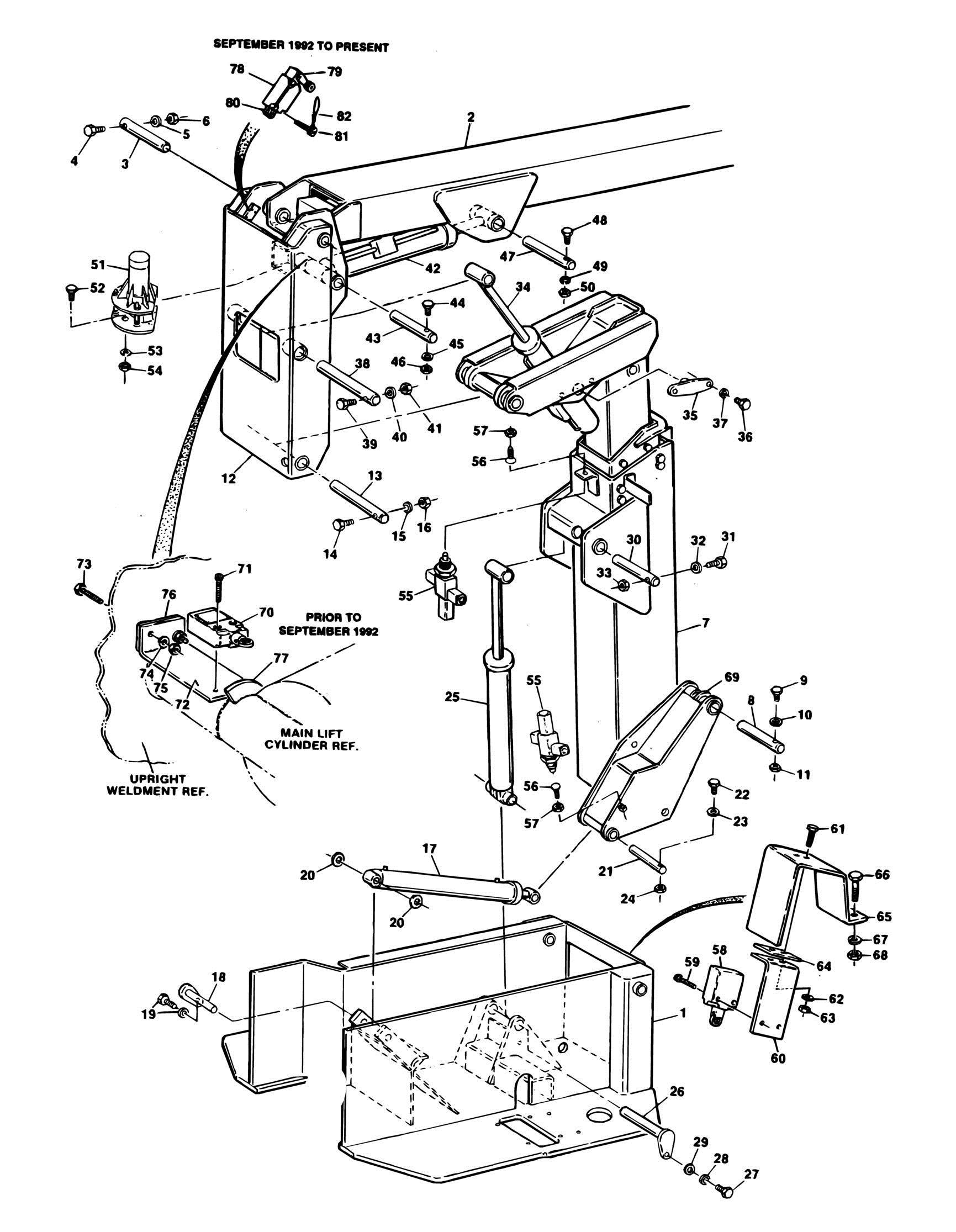

FIGURE 3-1. BOOMS AND LIMIT SWITCHES INSTALLATIONS

FIGURE 3-1. BOOMS AND LIMIT SWITCHES INSTALLATIONS

FIGURE 3-1. BOOMS AND LIMIT SWITCHES INSTALLATIONS

ITEM PART NUMBER QTY DESCRIPTION

REV

0251412 Ref BOOM INSTALLATION (STANDARD - PRIOR TO APRIL 1992) D 0253119 Ref BOOM INSTALLATION (STANDARD - APRIL 1992 TO

PRESENT)

A 2 0800743 1 Main Boom Assembly (See MAIN BOOM ASSEMBLY for Breakdown) 3 3421603 1 Pin 4 0641832 1 Bolt 1/2in-13NC x 4in 5 4751800 1 Flatwasher 1/2in (When Equipped) 6 3311805 1 Locknut 1/2in-13NC 7 0800585 1 Tower Boom Assembly (See TOWER BOOM ASSEMBLY for Breakdown) 8 3421614 1 Pin 9 0641832 1 Bolt 1/2in-13NC x 4in 10 4751800 1 Flatwasher 1/2in (When Equipped) 11 3311805 1 Locknut 1/2in-13NC 12 4843132 1 Upright Weldment 13 3421617 1 Pin 14 0641840 1 Bolt 1/2in-13NC x 5in 15 4751800 1 Flatwasher 1/2in (When Equipped) 16 3311805 1 Locknut 1/2in-13NC 17 1682013 1 Master Level Cylinder Assembly (See CYLINDER SECTION for Breakdown) 18 3421616 1 Pin (Turntable Attach) 19 0681810 1 Bolt 1/2in-13NC x 1 1/4in (Grade 8) 19 4761800 1 Lockwasher 1/2in 20 4740307 1 Washer, Thrust 21 3421598 1 Pin (Tower Boom Attach) 22 0641528 1 Bolt 5/16in-18NC x 3 1/2in 23 4751500 1 Flatwasher 5/16in (When Equipped) 24 3311505 1 Locknut 5/16in-18NC 25 1682053 1 Tower Lift Cylinder Assembly (Standard) (See CYLINDER SECTION for Breakdown) (Prior to April 1992) 25 1682739 1 Tower Lift Cylinder Assembly - TUV (Standard) (See CYLINDER SECTION for Breakdown) (April 1992 to Present) 26 3421615 1 Pin (Turntable Attach) 27 0641814 1 Bolt 1/2in-13NC x 1 3/4in 28 4761800 1 Lockwasher 1/2in 29 4751800 1 Flatwasher 1/2in (When Equipped) 30 3421599 1 Pin (Tower Boom Attach) (Prior to February 1991) 30 3422075 1 Pin (Tower Boom Attach) (February 1991 to Present) 31 0641528 1 Bolt 5/16in-18NC x 3 1/2in 32 4751500 1 Flatwasher 5/16in (When Equipped) 33 3311505 1 Locknut 5/16in-18NC 34 1682019 1 Upright Level Cylinder Assembly (See CYLINDER SECTION for Breakdown) (Prior to April 1992) 34 1682745 1 Upright Level Cylinder Assembly - TUV (See CYLINDER SECTION for Breakdown) (April 1992 to Present) 35 3421605 2 Pin (Tower Boom Attach) 35 2160002 1 Fitting, Grease 35 4640812 1 Valve, Relief 36 0681810 4 Bolt 1/2in-13NC x 1 1/4in

ITEM PART NUMBER QTY DESCRIPTION

37 4761800 4 Lockwasher 1/2in 38 3421618 1 Pin (Upright Attach) 39 0641840 1 Bolt 1/2in-13NC x 5in 40 4751800 1 Flatwasher 1/2in (When Equipped) 41 3311805 1 Locknut 1/2in-13NC 42 1682072 1 Main Lift Cylinder Assembly (See CYLINDER SECTION for Breakdown) (Prior to April 1992) 42 1682764 1 Main Lift Cylinder Assembly - TUV (See CYLINDER SECTION for Breakdown) (April 1992 to Present) 43 3421619 1 Pin (Upright Attach) 44 0641832 1 Bolt 1/2in-13NC x 4in 45 4751800 1 Flatwasher 1/2in (When Equipped) 46 3311805 1 Locknut 1/2in-13NC 47 3421602 1 Pin (Main Boom Attach) 48 0641528 1 Bolt 5/16in-18NC x 3 1/2in 49 4751500 1 Flatwasher 5/16in (When Equipped) 50 3311505 1 Locknut 5/16in-18NC 0239603 Ref LEVEL SENSOR INSTALLATION -

51 1600110 1 Sensor, Level 52 0641406 2 Bolt 1/4in-20NC x 3/4in 53 4761400 2 Lockwasher 1/4in 54 3311401 2 Nut 1/4in-20NC 0250413 Ref BOOM VALVES AND SWITCHES INSTALLATIONS 55 4640310 2 Valve, Plunger 55 7012649 2 Seal Kit - 4640310 Valve (1 Per Valve) 56 0630415 2 Screw, Plow (3/8in Threads) 56 0630427 2 Screw, Plow (1/2in Threads) 57 3311605 2 Locknut 3/8in - 16NC 57 3311802 2 Nut, Jam 1/2in-13NC 57 0100011 AR Loctite #242 58 4360266 1 Switch, Limit 59 3930812 2 Bolt, Socket Head #8-32NC x 3/4in 59 0100019 AR Adhesive 60 0901644 1 Bracket, Switch Mounting 61 0641407 2 Bolt 1/4in-20NC x 7/8in 62 4761400 2 Lockwasher 1/4in 63 3311401 2 Nut 1/4in-20NC 64 4070738 AR Shim 65 0901643 1 Cover, Switch Bracket 66 0641610 2 Bolt 3/8in-16NC x 1 1/4in 67 4761600 2 Lockwasher 3/8in 68 3311601 2 Nut 3/8in-16NC 69 1100043 1 Cam (Prior to September 1995) 70 4360266 1 Switch, Limit (Prior to September 1992) 71 3930812 2 Bolt #8-32NC x 3/4in (Prior to September 1992) 71 0100019 AR Adhesive 72 0901645 1 Bracket, Switch Mounting (Prior to September 1992) 73 0641409 2 Bolt 1/4in-20NC x 1 1/8in (Prior to September 1992) 74 4761400 2 Lockwasher 1/4in (Prior to September 1992) 75 3311401 2 Nut 1/4in-20NC (Prior to September 1992) 76 4070439 AR Shim (Prior to September 1992) 77 1100044 1 Cam (Prior to September 1992)

REV

G

ITEM PART NUMBER QTY

DESCRIPTION

78 4360277 1 Switch, Limit (September 1992 to Present) 79 4360236 1 Head, Actuator (September 1992 to Present) 79 4360278 1 Arm and Roller (September 1992 to Present) 80 4460052 1 Connector, Strain Relief (September 1992 to Present) 81 3900168 2 Screw, Special (September 1992 to Present) 82 4920140 AR Wire, Safety (September 1992 to Present)
