Retain the cover plate (F) for reuse

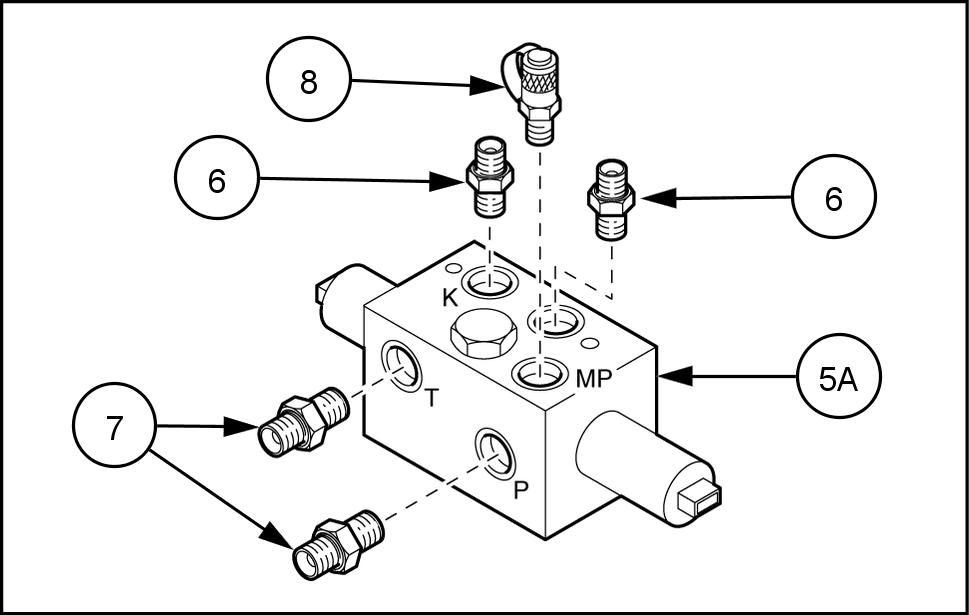

NOTE: The ports the joystick control valve (5A) are marked with “I”, “K”, “MP”, “P” and “T”. 25. Install the connector (6) into the port “I”. 26. Install the connector (6) into the port “K”. 27. Install the connector (7) into the port “T”. 28. Install the connector (7) into the port “P”. 29. Install the quick coupler (8) into the port “MP”.

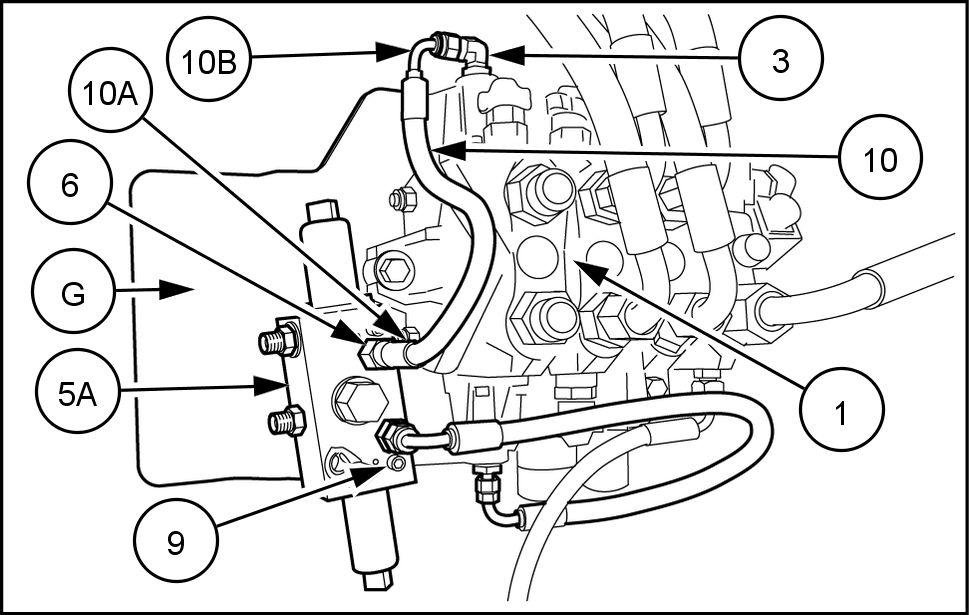

30. Install the joystick control valve (5A) onto the support (G) with the x socket head screws (9) . 31. Connect the straight end (10A) the hose (10) the connector (6) the joystick control valve (5A) shown. 32. Connect the bent end (10B) the hose (10) the elbow fitting (3) the three spool loader control valve (1) shown.

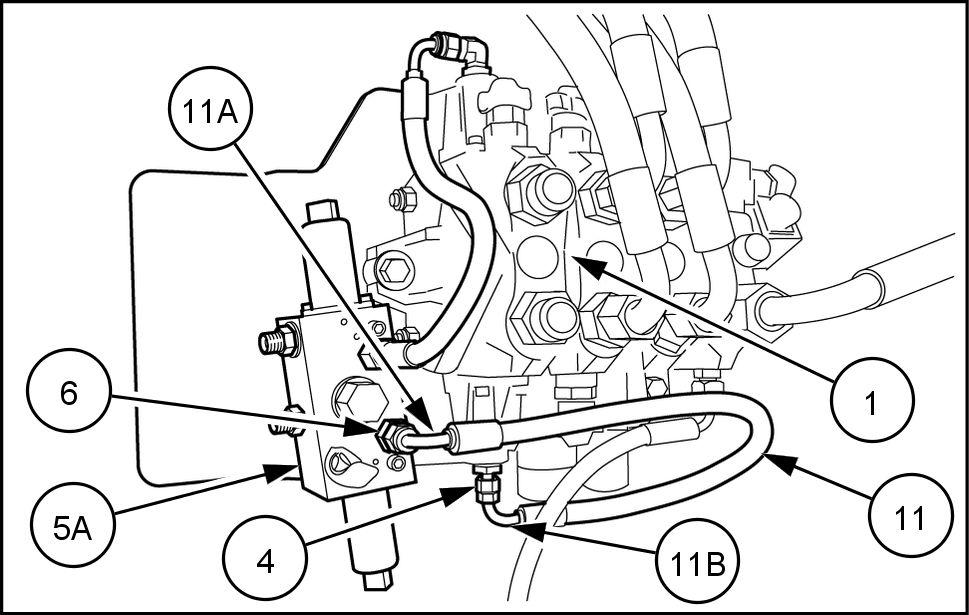

33. Connect the bent end 1A) the hose the connector (6) the joystick control valve (5A) shown. 34. Connect the bent end 1B) the hose the connector (4) the three spool loader control valve (1) shown.

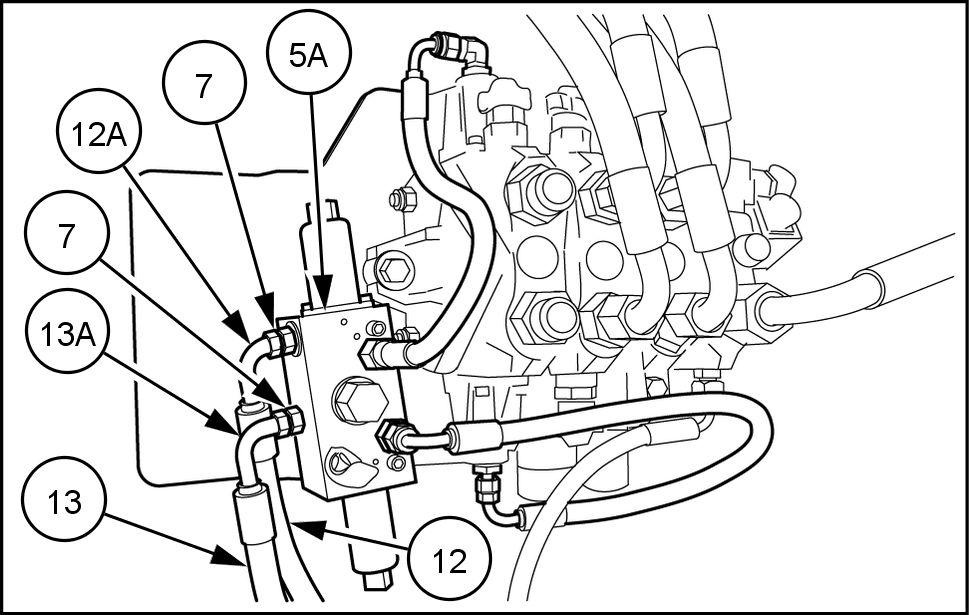

35. Connect the bent end (12A) the hose (12) the connector (7) the joystick control valve (5A) shown. 36. Connect the bent end (13A) the hose (13) the connector (7) the joystick control valve (5A) shown.
RAIL16TLB1422AA 8
RAIL16TLB1435AA 9
RAIL16TLB1435AA 10
RAIL16TLB1423AA 11

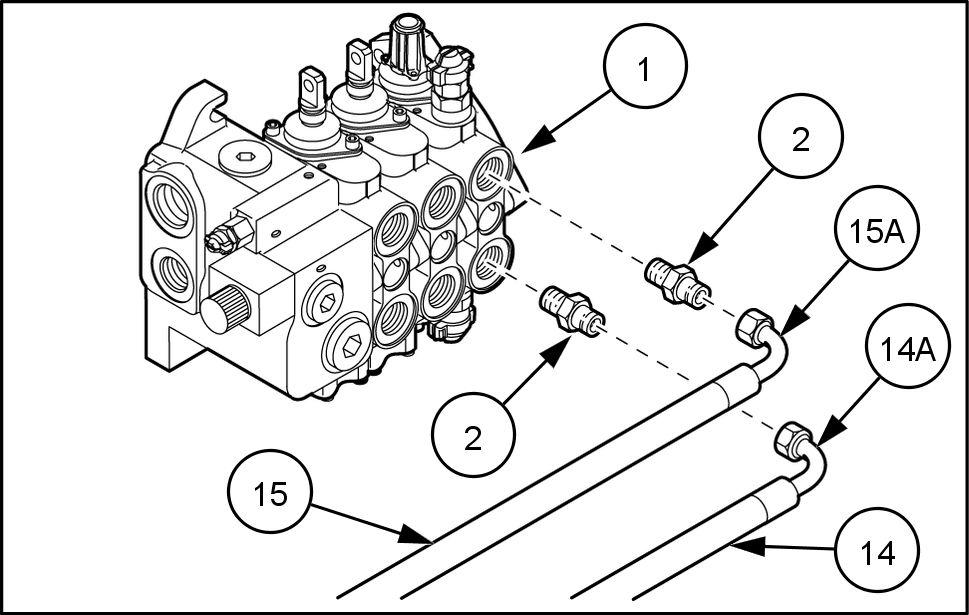

37. Connect the bent end (14A) the left - hand side tube (14) the adapter (2) the three spool loader control valve (1) shown. 38. Connect the bent end (15A) the right - hand side tube (15) the adapter (2) the three spool loader control valve (1) shown. 39. Route the left - hand side tube (14) and the right - hand side tube (15) towards the loader attachment.

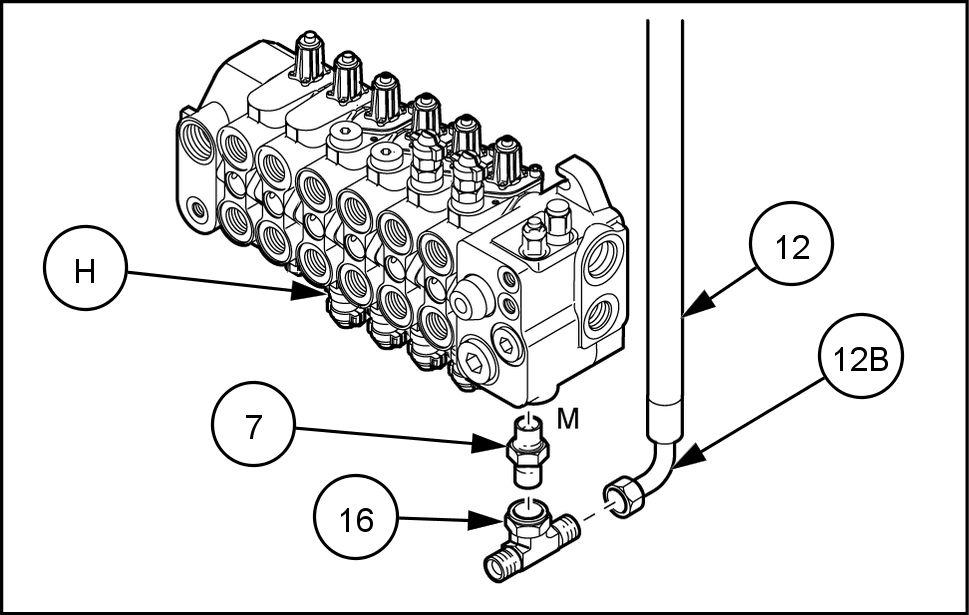

40. Remove the existing connections from the port “M” the backhoe control valve (H) . 41. Install the connector (7) into the port “M” the backhoe control valve (H) . 42. Install the tee fitting (16) onto the connector (7) . 43. Connect the bent end (12B) the hose (12) the tee fitting (16) . 44. Make the connections removed in the step the tee fittings (16) .

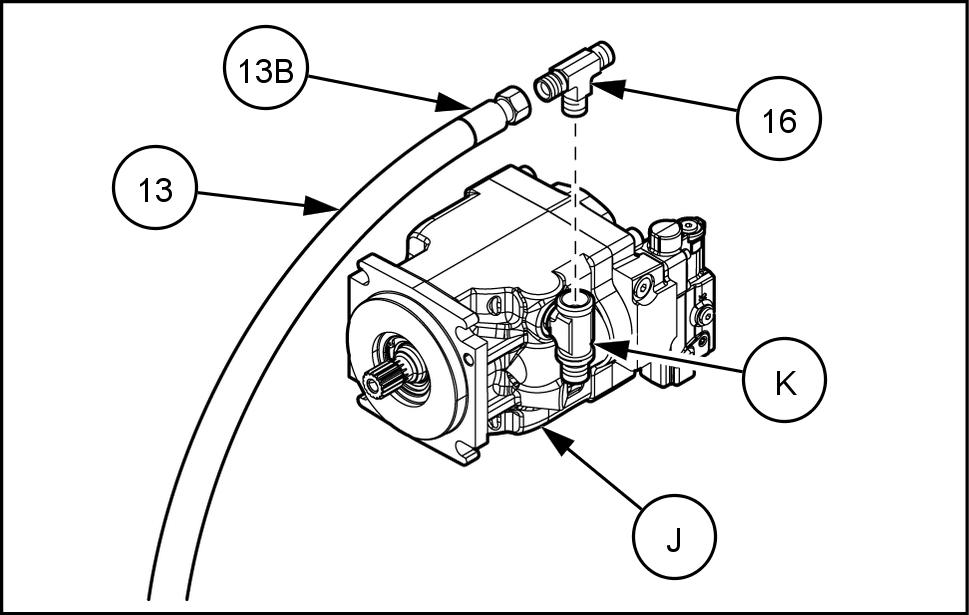

45. Remove the existing connections from the tee fitting (K) the variable displacement pump (J) . NOTE: The tee fitting (K) is installed into the port “L1”. 46. Install the tee fitting (16) into the tee fitting (K) the variable displacement pump (J) . 47. Connect the straight end (13B) the hose (13) the tee fitting (16) . 48. Make the connections removed in the step the tee fittings (16) .

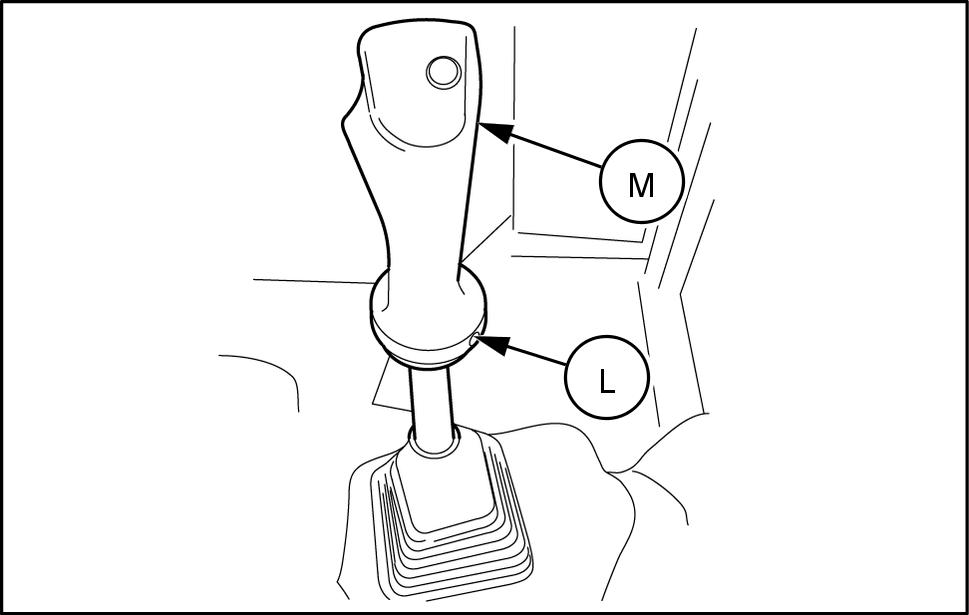

49. Remove the screws (L) . 50. Retain the screws (L) for reuse. 51. Remove the joystick (M) .
RAIL16TLB1424AA 12
RAIL16TLB1425AA 13
RAIL16TLB1426AA 14
RAIL16TLB1427AA 15

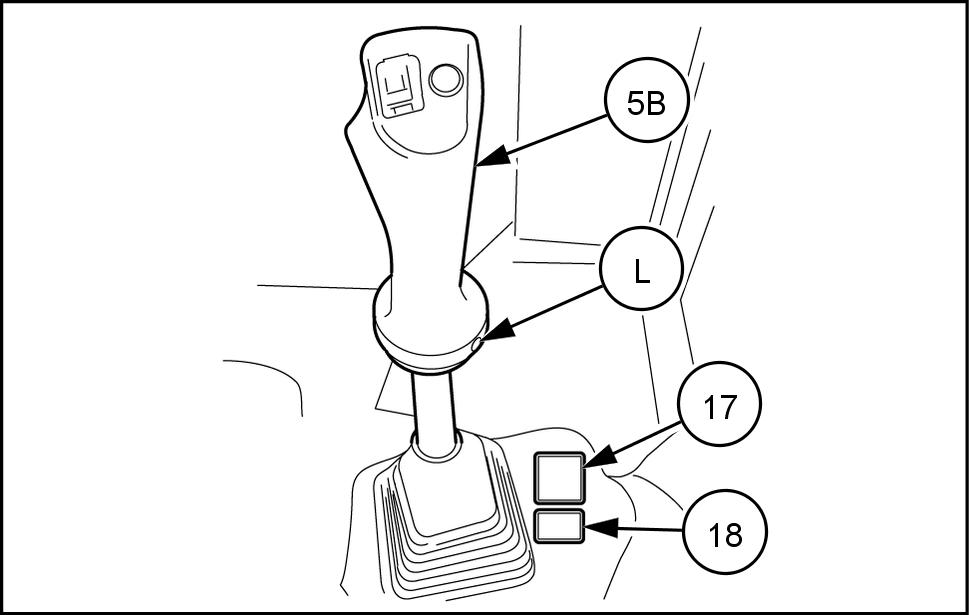

52. Install the joystick (5B) with the screws (L) removed earlier . 53. Install the loader control decal (17) and loader aux control decal (18) .

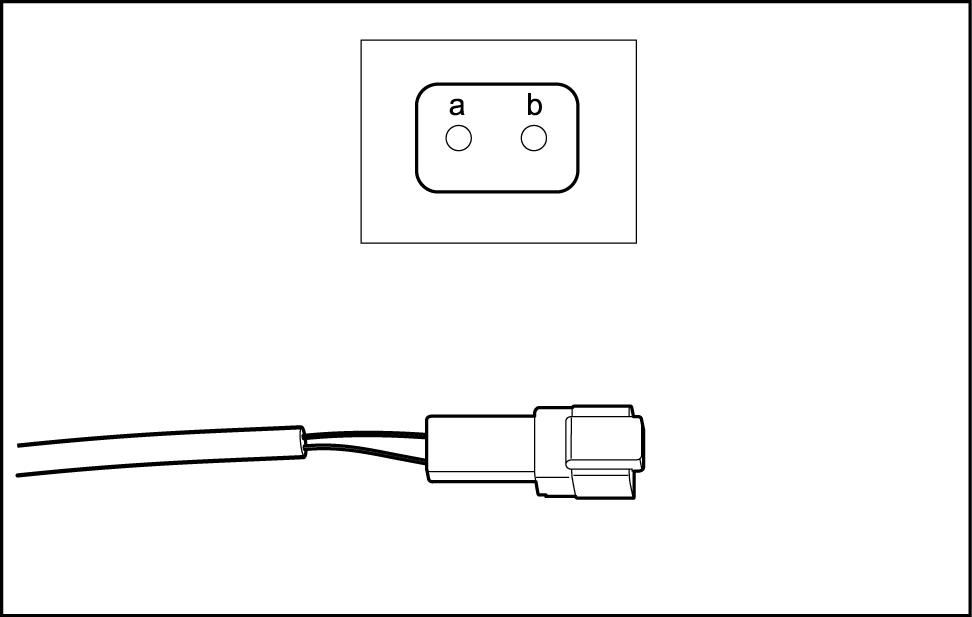

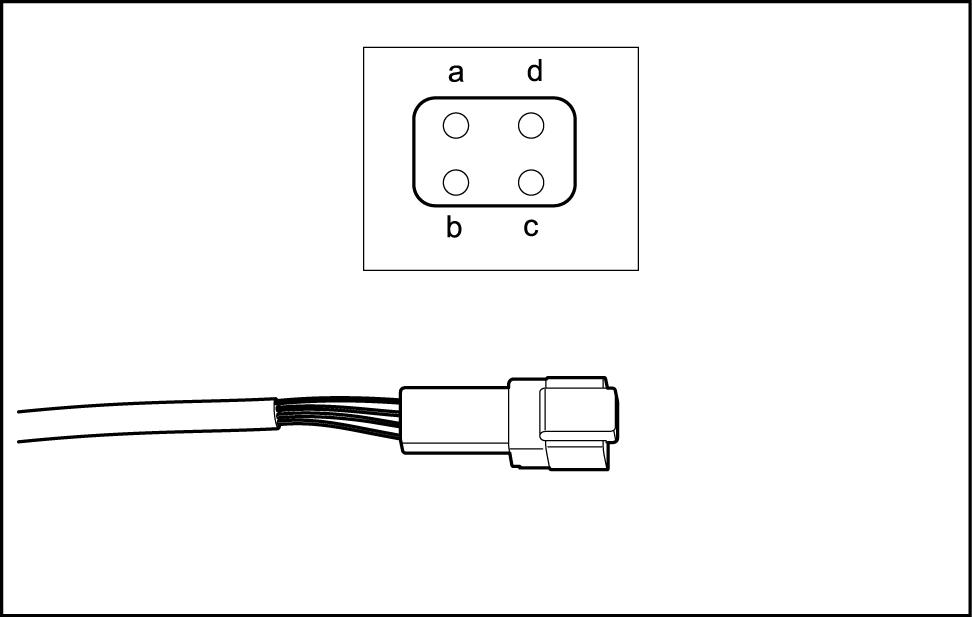

54. For T ractor Loader Backhoes (TLB) with Powershuttle transmission, connect the wires the two pin connector follows:
A. Insert the blue - red wire into the pin “a”.
B. Insert the white - red wire into the pin “b”.
For T ractor Loader Backhoes (TLB) with Powershift transmission, connect the wires the two pin connector follows: A. Insert the white - red wire into the pin “a”. B. Insert the blue - red wire into the pin “b”.
Insert the black wire into the pin “c”.
Insert the orange - black wire into the pin “d”.

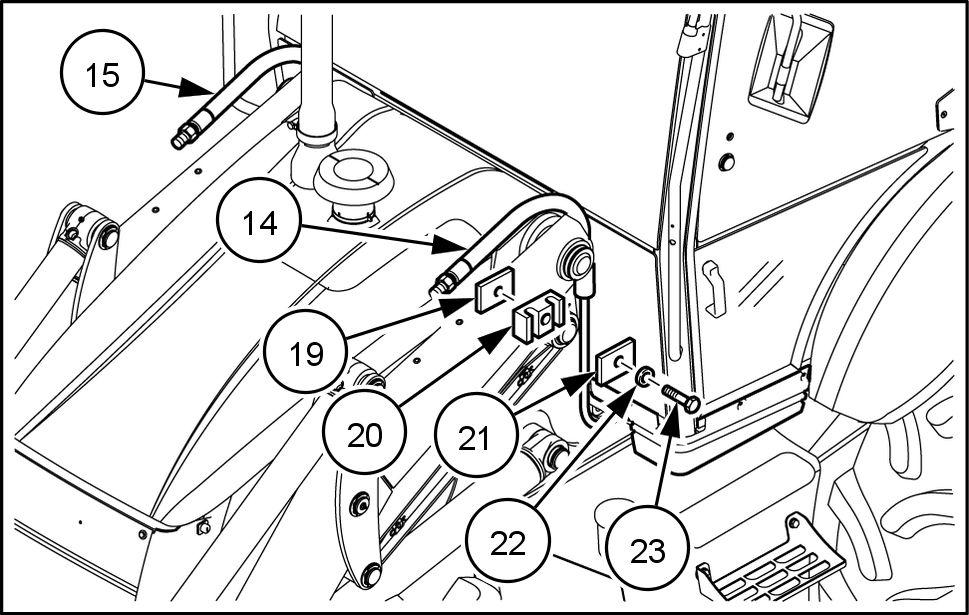

55. Secure the left - hand side tube (14) onto the frame with the plate (19) , the clamp (20) , the plate (21) , the 8.4 x x 1.5 washer (22) and the x bolt (23) . 56. Repeat the step for right - hand side tube (15) .
RAIL16TLB1428AA 16
RAIL16TLB1429AA 17
RAIL16TLB1433AA 18
RAIL16TLB1436AA 19

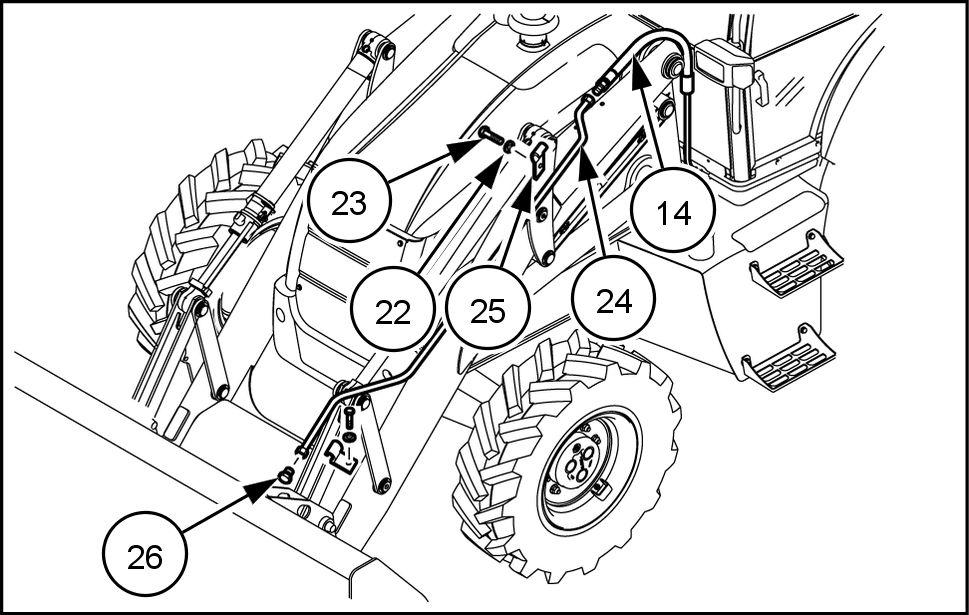

57. Connect the left - hand side tube (24) the left - hand side tube (14) . 58. Secure the left - hand side tube (24) onto the loader arm with the clamp (25) , the 8.4 x x 1.5 washer (22) and the x bolt (23) . 59. Install the plug (26) into the left - hand side tube (24) .
60. Connect the right - hand side tube (27) the right - hand side tube (15) . 61. Secure the right - hand side tube (27) the loader arm with the clamp (25) , the 8.4 x x 1.5 washer (22) and the x bolt (23) . 62. Install the plug (26) into the left - hand side tube (27) .
RAIL16TLB1438AB 20
RAIL16TLB1432AA 21
RAIL16TLB1437AA 22
63. After installing the dif ferent components, check the hydraulic fluid reservoir level. T with NEW HOL-
LAND AMBRA MUL HYDRAULIC TRANS-
MISSION OIL if necessary . 64. Reconnect the battery master switch. 65. Operate the controls the backhoe attachment bleed air and check if they operate correctly .
CNH Industrial America - Main 700 State Street Racine, W isconsin United States 53404
SER VICE - T echnical Publications & T ools
PRINTED U.S.A.
© 2019 CNH Industrial America LLC. All rights reserved.
part the text illustrations this publication may reproduced.
CNH Industrial America LLC reserves the right make improvements in design and changes in specifications any time without notice and without incurring any obligation install them units previously sold. Specifications, descriptions, and illustrative material herein are accurate known the time publication, but are subject change without notice.
A vailability some models and equipment builds varies according the country in which the equipment is being used. For exact information about any particular product, please consult your CNH Industrial dealer .
CNH Industrial is a trademark registered in the United States and many other countries, owned licensed CNH Industrial N.V its subsidiaries filiates.
Any trademarks referred herein, in association with goods and/or services companies, other than owned licensed CNH Industrial N.V its subsidiaries filiates, are the property those respective companies.
INSTRUCTIONS D'INST ALLA TION
TEMPS D'INST ALLA TION APPROXIMA TIF : 12.0 heure(s)
Rac 51601216_FR Date publication Octobre 2019 REMPLACE 48045831
NEW HOLLAND CONSTRUCTION
15B
1 - INFORMA TION DE SECURITE ###_2_###
Message sécurité regroupé
A VERTISSEMENT
Danger d'écrasement ! pas entrer sortir l'habitacle lorsque les bras chargeur sont pas soutenus. Reposer les bras chargeur sol engager dispositif d'appui avant d'entrer sortir l'habitacle. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.
W0306B
A VERTISSEMENT
Danger d'écrasement ! A vant d'effectuer entretien sous machine, stationnez - sur une surface plane, engagez frein stationnement coupez moteur . Placez des cales devant derrière les pneus. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.
W0350A
2 - CONTENU DU KIT
Aperçu kit

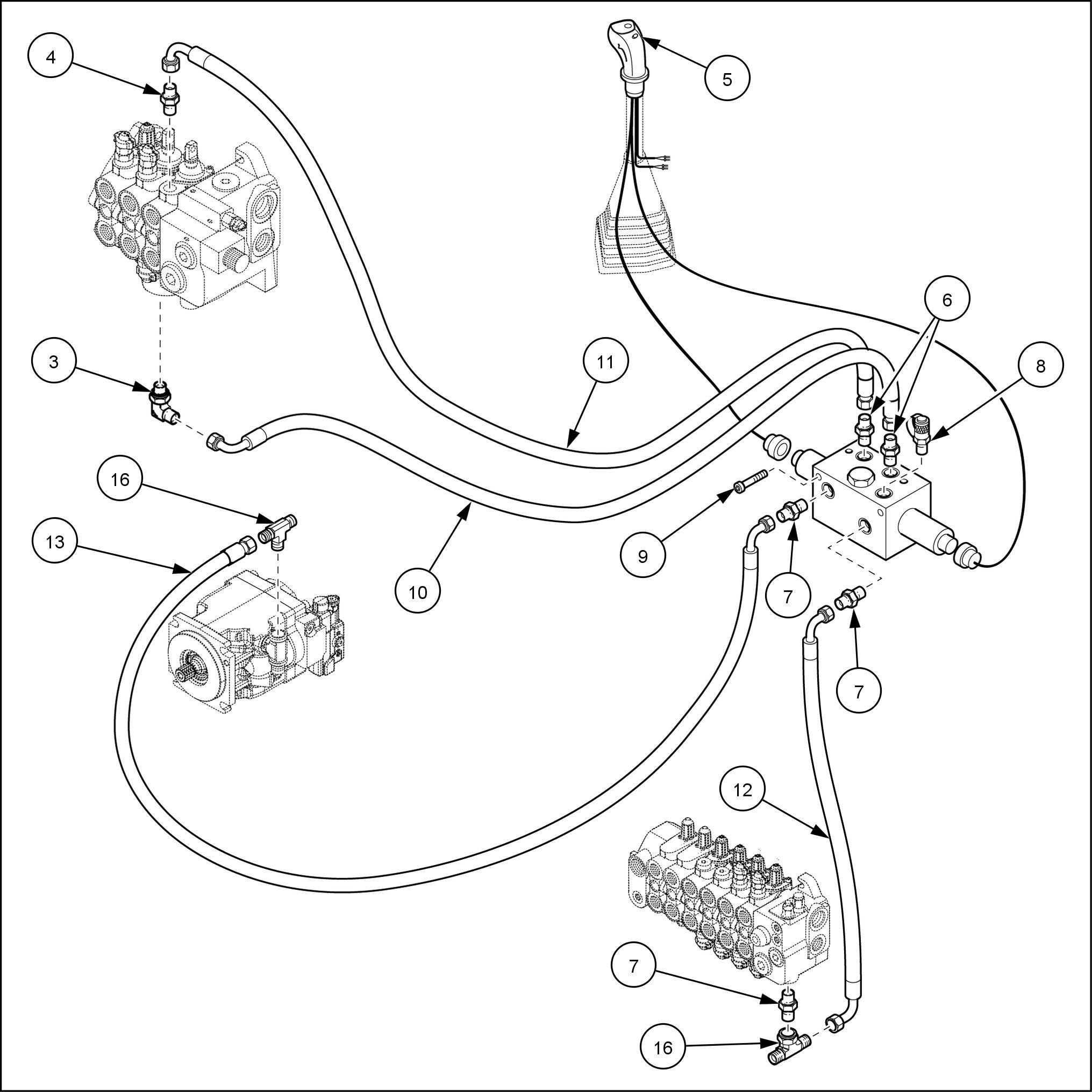

RAIL16TLB1415GA 1
Élément Description Quantité Référence pièce
1 Kit, conversion chargeur , 2 à 3 tiroirs 1 87305999 2 Adaptateur , ORS 2 85805258 3 Raccord coudé, ° , régl. 37FL 1 85802234 4 Connecteur , hydraulique 1 85803312 Manette 1 47765054 V anne, godet chargeur 4 x 1 1 873821 6 Connecteur , hydraulique 2 218 - 5053 7 Connecteur , hydraulique, court 37FL 3/8 3 218 - 5057 8 Raccord diagnostic, mâle, 1/4 in 1 8582821 1 9 V is, x 2 14300521 Ensemble flexible, ligne 4 x 1 1 87486279 11 Ensemble flexible, collier 1 87303400 Ensemble flexible, vidange 1 87486287 Ensemble flexible, ligne 4 x 1 1 87486280 Godet 4 x tube gauche, sur bras chargeur 1 48002083 Godet 4 x tube droit, sur bras chargeur 1 48002081 Raccord T, branche, pivotant 37FL 2 85827466 Autocollant, commandes chargeur 1 47489566 Autocollant, commandes aux. chargeur 1 47489698 Plaque 2 85805340 Bloc serrage, hydraulique 2 87525943 Plaque 2 85805195 Rondelle Belleville, 8,4 x x 1,5 11 193979 V is X 8 16043821 T 4 ube, x 1 hydraulique gauche, bras recourbé d'alimentation 1 48002057 Fixation tube, collier 6 84264121 Bouchon, à six pans 2 9847692 T 4 ube, x 1 hydraulique droit, bras recourbé d'alimentation 1 48002062
RAIL16TLB1416GA 2
Élément Description Quantité Référence pièce
1 Kit, conversion chargeur , 2 à 3 tiroirs 1 87305999 2 Adaptateur , ORS 2 85805258 3 Raccord coudé, ° , régl. 37FL 1 85802234 4 Connecteur , hydraulique 1 85803312 5 Manette, avec clapet, godet chargeur 4 x 1 1 47775241 6 Connecteur , hydraulique 2 218 - 5053 7 Connecteur , hydraulique, court 37FL 3/8 3 218 - 5057 8 Raccord diagnostic, mâle, 1/4 in 1 8582821 1 9 V is, x 2 14300521 Ensemble flexible, ligne 4 x 1 1 87486279 11 Ensemble flexible, collier 1 87303400 Ensemble flexible, vidange 1 87486287 Ensemble flexible, ligne 4 x 1 1 87486280 Godet 4 x tube gauche, sur bras chargeur 1 48002083 Godet 4 x tube droit, sur bras chargeur 1 48002081 Raccord T, branche, pivotant 37FL 2 85827466 Autocollant, commandes chargeur 1 47489566 Autocollant, commandes aux. chargeur 1 47489698 Plaque 2 85805340 Bloc serrage, hydraulique 2 87525943 Plaque 2 85805195 Rondelle Belleville, 8,4 x x 1,5 11 193979 V is X 8 16043821 T 4 ube, x 1 hydraulique gauche, bras recourbé d'alimentation 1 48002057 Fixation tube, collier 6 85805247 Bouchon, à six pans 2 85803408 T 4 ube, x 1 hydraulique droit, bras recourbé d'alimentation 1 48002062
3 - AV ANT -ASSEMBLAGE
PREP ARA TION POUR L'ASSEMBLAGE
Préparation montage
AV ANT MONT AGE KIT , LIRE NOTICE D'INSTRUCTION COMPLETE
A VIS: les mots « droite » « gauche tels qu’ils sont utilisés dans cette instruction, indiquent les côtés droit gauche la machine vus siège conducteur .
Les numéros référence les lettres sur les illustrations sont les mêmes que ceux indiqués dans les instructions.
Les spécifications couple serrage spécial sont incluses dans les instructions. Si tel n'est pas le cas, utiliser les spécifications couple serrage standard.
Référez - vous manuel service contactez votre concessionnaire agréé pour prendre connaissance.
Préparation mise à niveau des composants kit
Stationner la machine sur une surface plane. Placer des cales sous les roues afin d’empêcher le déplacement la machine. Abaisser les stabilisateurs sol.
RAIL16TLB1019AA 1
Déployer complètement le balancier la flèche. Abaisser la flèche jusqu'à que le godet repose sur le sol. Arrêter le moteur serrer le frein stationnement.
RAIL16TLB1020AA 2

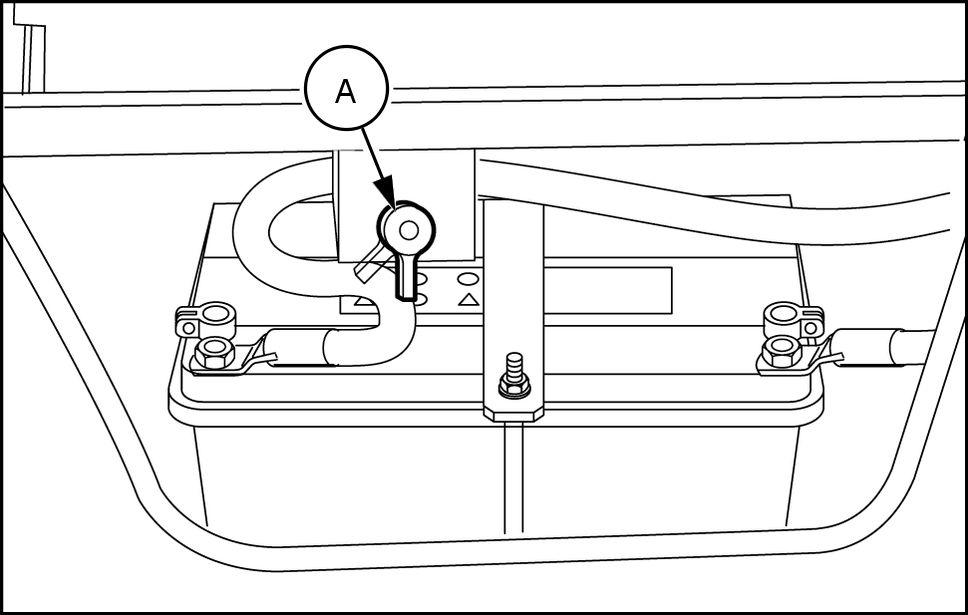

Débrancher le circuit électrique mettant le commutateur principal la batterie position désactivée (OFF). commutateur principal la batterie (A) trouve dans le compartiment batterie. Lorsque le commutateur principal la batterie est position verticale, le circuit électrique est connecté. Lorsque le commutateur principal la batterie est incliné à ° , le circuit électrique est déconnecté.
Pour les machines à commande mécanique, déplacer les leviers commande pelleteuse dans toutes les directions pour relâcher toute la pression circuit hydraulique. Pour les machines à commande pilotage : A. T ourner la clé position « » (marche) appuyer sur le commutateur circuit commande pilotage situé sur la tour pilotage. voyant vert indiquant l'engagement circuit commande pilotage doit s'allumer continu. B. Déplacer les leviers commande pelleteuse dans toutes les directions pour relâcher toute la pression circuit hydraulique.
Couper le contact.
RAIL16TLB1021AA 3
4 - ASSEMBLAGE
CIRCUIT HYDRAULIQUE POUR GODET 4X1
Pose circuit hydraulique pour godet 4X1
Mises à jour déclaration conformité obligatoire
REMARQUE: le liquide hydraulique s'écoule pendant cette procédure ; il faut préparer à recueillir le liquide dans récipient adapté le mettre rebut selon la législation vigueur . A VIS: afin d'éviter tout risque contamination, nettoyer toutes les connexions avant débrancher les tubes, les flexibles les connecteurs. Boucher tous les orifices après avoir débranché les éléments. A TTENTION: le concessionnaire, la personne responsable l'installation correcte l'ensemble « circuit hydraulique à godet 4 x 1 doit certifier l'installation correcte fabricant, pour demander la mise à jour la Déclaration
Conformité CE.
Pour la dépose / le levage la cabine, le cas échéant, voir le manuel service.

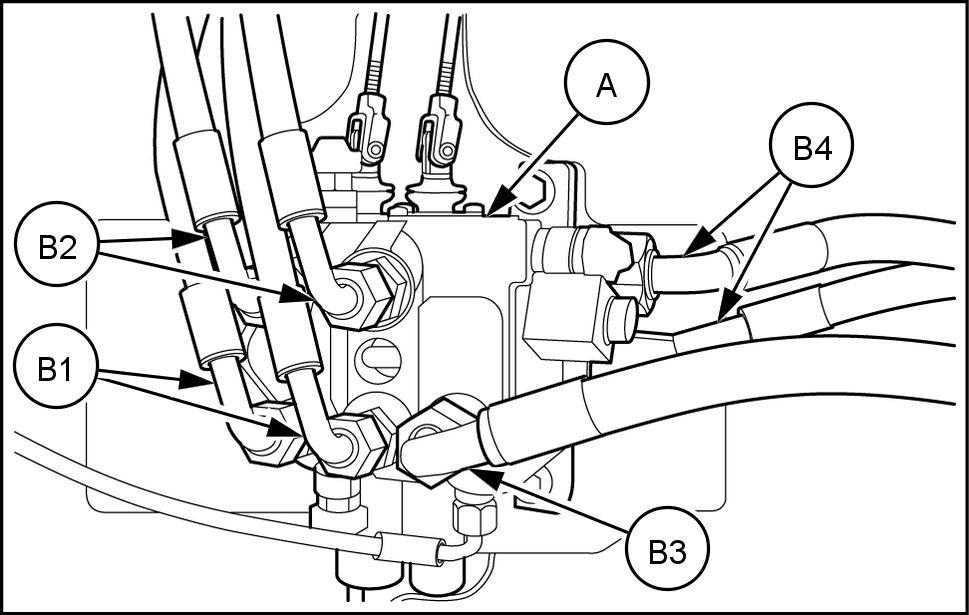

Identifier débrancher les flexibles (B1) distributeur chargeur (A) .
Identifier débrancher les flexibles (B2) distributeur chargeur (A) .
Identifier débrancher le flexible (B3) distributeur chargeur (A) .
Identifier débrancher les flexibles (B4) distributeur chargeur (A) .
RAIL16TLB1417AA 1

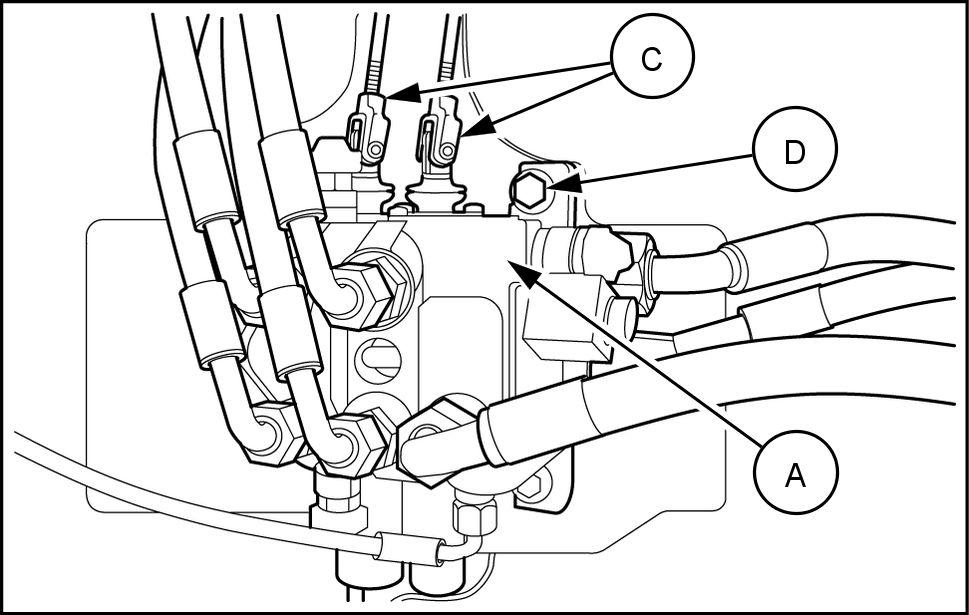

Identifier débrancher les tringleries (C) distributeur chargeur à deux sections (A) . Déposer les vis (D) . Conserver les vis (D) pour réutilisation. Déposer le distributeur chargeur à deux sections (A) la machine.
RAIL16TLB1417AA 2

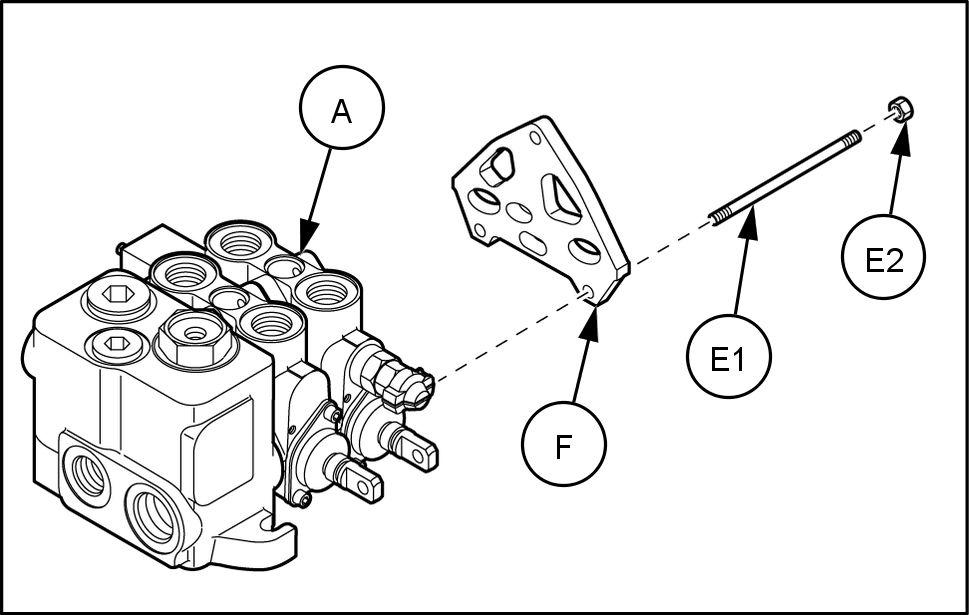

10. Déposer les tirants (E1) les écrous (E2) qui fixent le distributeur chargeur à deux sections (A) . 1 Enlever le couvercle (F) . 12. Conserver le couvercle (F) pour une utilisation ultérieure.
RAIL16TLB1419AA 3
13. Poser le distributeur à trois tiroirs (1A) à l'aide des tirants (1B) . REMARQUE: pas déplacer les soupapes pour éviter d'endommager les joints toriques. 14. Poser le couvercle (F) déposé auparavant. 15. Fixer le couvercle (F) avec les écrous (1C) .

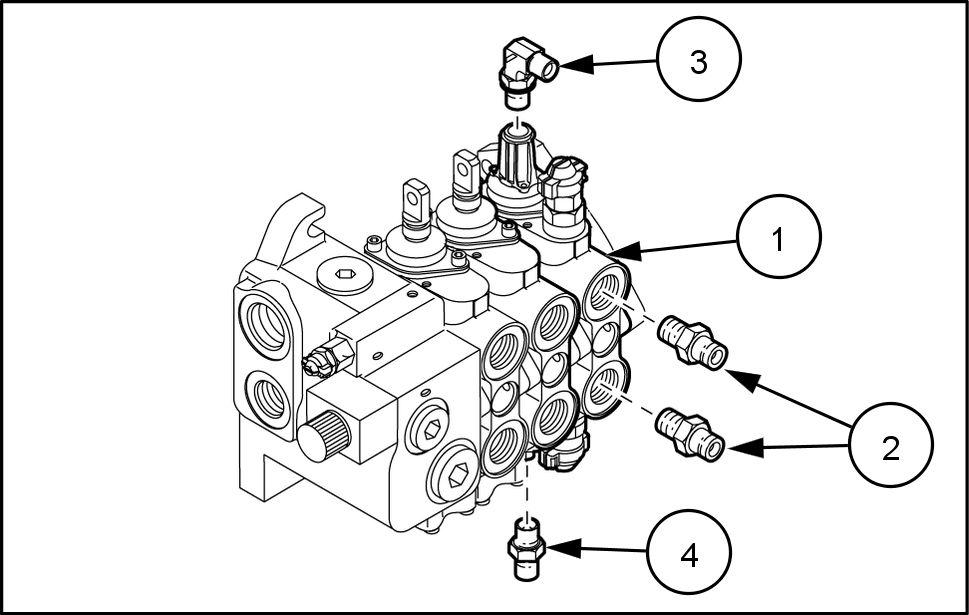

16. Poser les adaptateurs (2) dans les orifices distributeur chargeur à trois tiroirs (1) , comme illustré. 17. Poser le raccord coudé (3) dans l'orifice sur la partie supérieure distributeur chargeur à trois tiroirs (1) , comme illustré. 18. Poser le connecteur (4) dans l'orifice situé bas distributeur chargeur à trois tiroirs (1) , comme illustré.
19. Poser le distributeur chargeur à trois tiroirs (1) sur le support (G) à l'aide des vis (D) déposées précédemment. 20. Identifier brancher les tringleries (C) distributeur chargeur à trois tiroirs (1) .
21. Identifier brancher les flexibles (B2) aux orifices correspondants distributeur chargeur à trois tiroirs (1) . 22. Identifier brancher les flexibles (B1) aux orifices correspondants distributeur chargeur à trois tiroirs (1) . 23. Identifier brancher les flexibles (B4) aux orifices correspondants distributeur chargeur à trois tiroirs (1) . 24. Identifier brancher le flexible (B3) à l'orifice correspondant distributeur chargeur à trois tiroirs (1) .
RAIL16TLB1418AA 4
RAIL16TLB1420AA 5
RAIL16TLB1421AA 6
RAIL16TLB1421AA 7
REMARQUE: les orifices distributeur la manette (5A) sont marqués « I « K « « P » « T 25. Poser le connecteur (6) dans l'orifice « I 26. Poser le connecteur (6) dans l'orifice « K 27. Poser le connecteur (7) dans l'orifice « T 28. Poser le connecteur (7) dans l'orifice « P 29. Poser le raccord rapide (8) dans l'orifice «
30. Poser le distributeur la manette (5A) sur le support (G) à l'aide des vis d'assemblage à six pans creux x (9) . 31. Brancher l'extrémité droite (10A) flexible (10) sur le connecteur (6) distributeur la manette (5A) , comme illustré. 32. Brancher l'extrémité courbe (10B) flexible (10) sur le raccord coudé (3) distributeur chargeur à trois tiroirs (1) , comme illustré.
33. Brancher l'extrémité courbe 1A) flexible sur le connecteur (6) distributeur la manette (5A) , comme illustré. 34. Brancher l'extrémité courbe 1B) flexible sur le connecteur (4) distributeur chargeur à trois tiroirs (1) , comme illustré.
35. Brancher l'extrémité courbe (12A) flexible (12) sur le connecteur (7) distributeur la manette (5A) , comme illustré. 36. Brancher l'extrémité courbe (13A) flexible (13) sur le connecteur (7) distributeur la manette (5A) , comme illustré.
RAIL16TLB1422AA 8
RAIL16TLB1435AA 9
RAIL16TLB1435AA 10
RAIL16TLB1423AA 11
37. Brancher l'extrémité courbe (14A) tuyau côté gauche (14) sur l'adaptateur (2) distributeur chargeur à trois tiroirs (1) , comme illustré. 38. Brancher l'extrémité courbe (15A) tuyau côté droit (15) sur l'adaptateur (2) distributeur chargeur à trois tiroirs (1) , comme illustré. 39. Acheminer le tuyau côté gauche (14) le tuyau côté droit (15) vers l'accessoire chargeur .
40. Retirer les connexions existantes vers l'orifice « M » sur le distributeur pelleteuse (H) . 41. Poser le connecteur (7) dans l'orifice « M » distributeur pelleteuse (H) . 42. Poser le raccord T (16) sur le connecteur (7) . 43. Brancher l'extrémité courbe (12B) flexible (12) raccord T (16) . 44. Ef fectuer les branchements supprimés à l'étape vers les raccords T (16) .
45. Retirer les connexions existantes vers le raccord T (K) sur la pompe à cylindrée variable (J) . REMARQUE: le raccord T (K) est installé dans l'orifice
46. Installer le raccord T (16) dans le raccord T (K) la pompe à cylindrée variable (J) . 47. Brancher l'extrémité droite (13B) flexible (13) raccord T (16) . 48. Ef fectuer les branchements supprimés à l'étape vers les raccords T (16) .
49. Enlever les vis (L) . 50. Conserver les vis (L) pour réutilisation. 51. Déposer la manette (M) .
RAIL16TLB1424AA 12
RAIL16TLB1425AA 13
RAIL16TLB1426AA 14
RAIL16TLB1427AA 15
52. Poser la manette (5B) à l'aide des vis (L) déposées précédemment. 53. Poser l'autocollant la commande chargeur (17) l'autocollant la commande aux chargeur (18) .
54. Pour les pelleteuses tracteur ractor Loader
Backhoe : TLB) avec transmission Powershuttle, brancher les fils connecteur à deux broches comme suit :
A. Insérer le fil bleu - rouge dans la broche « a
B. Insérer le fil blanc - rouge dans la broche « b
Pour les pelleteuses tracteur ractor Loader Backhoe : (TLB) ) avec transmission Powershift, brancher les fils connecteur à deux broches comme suit : A. Insérer le fil blanc - rouge dans la broche « a B. Insérer le fil bleu - rouge dans la broche « b
Insérer le fil noir dans la broche « c
Insérer le fil orange - noir dans la broche « d
55. Fixer le tuyau côté gauche (14) sur le châssis à l'aide la plaque (19) , collier (20) , la plaque (21) , la rondelle 8.4 x x 1.5 (22) la vis x (23) . 56. Répéter l'étape pour le tuyau côté droit (15) .
RAIL16TLB1428AA 16
RAIL16TLB1429AA 17
RAIL16TLB1433AA 18
RAIL16TLB1436AA 19
57. Fixer le flexible côté gauche (24) tuyau côté gauche (14) . 58. Fixer le tuyau côté gauche (24) sur le bras chargeur avec le collier (25) , la rondelle 8.4 x x 1.5 (22) la vis x (23) . 59. Poser le bouchon (26) dans le tuyau côté gauche (24) .
60. Brancher le tuyau côté droit (27) tuyau côté droit (15) . 61. Fixer le tuyau côté droit (27) sur le bras chargeur avec le collier (25) , la rondelle 8.4 x x 1.5 (22) la vis x (23) . 62. Poser le bouchon (26) dans le tuyau côté gauche (27) .
RAIL16TLB1438AB 20
RAIL16TLB1432AA 21
RAIL16TLB1437AA 22
63. Après avoir installé les dif férents composants,
vérifier le niveau liquide hydraulique dans le réservoir .
Ajouter NEW HOLLAND AMBRA MUL -
DRAULIC TRANSMISSION OIL nécessaire. 64. Rebrancher le commutateur principal la batterie. 65. Actionner les commandes l'équipement pelleteuse pour purger l'air pour vérifier elles fonctionnent correctement.
4 - ASSEMBLAGE
CNH Industrial America - Main 700 State Street Racine, W isconsin United States 53404
SER VICE - T echnical Publications & T ools
IMPRIME EN U.S.A.
© 2019 CNH Industrial America LLC. T ous droits réservés.
Aucune partie texte des illustrations cette publication peut être reproduite.
CNH Industrial America LLC réserve le droit d’apporter des améliorations à la conception des modifications aux specifications l’équipement à tout moment sans préavis, sans obligation modifier les machines fabriquées antérieurement. Les spécifications, descriptions illustrations reproduites ici reflètent le degré précision connu moment la publication mais sont susceptibles d’être modifiées sans préavis.
disponibilité certains modèles équipements peut varier selon le pays dans lequel ils seront utilisés. Pour des informations précises concernant produit, consultez votre concessionnaire CNH Industrial.
CNH Industrial est une marque déposée aux États-Unis dans nombreux autres pays, détenue pleine propriété sous licence par CNH Industrial N.V ses filiales sociétés lui appartenant.
T outes les marques mentionnées dans document, relatives à des biens et/ou services appartenant à des entreprises autres que celles détenues sous licence CNH Industrial N.V sont la propriété ces entreprises.
INSTRUCCIONES INST ALACIÓN
TIEMPO INST ALACIÓN APROXIMADO: 12.0 horas
Rac 51601216_ES Fecha publicación Octubre 2019 SUSTITUYE A 48045831 ES
NEW HOLLAND CONSTRUCTION
15B
1 - INFORMACIÓN DE SEGURIDAD ###_2_###
Mensaje seguridad agrupado
ADVERTENCIA
Peligro aplastamiento entre compartimento del operario salga sin que los brazos cargadora estén apoyados. Apoye los brazos cargadora suelo o acople dispositivo apoyo antes entrar compartimento del operario o salir él. Si cumplen estas instrucciones, pueden producirse muertes o graves lesiones.
W0306B
ADVERTENCIA
Peligro aplastamiento Antes revisar máquina, colóquela una superficie nivelada, acople freno estacionamiento y apague motor . Coloque cuñas tope delante y detrás las ruedas. Si cumplen estas instrucciones, pueden producirse muertes o graves lesiones.
W0350A
2 - CONTENIDO DEL KIT
Descripción general del kit
RAIL16TLB1415GA 1
Elemento Descripción Cantidad Referencia
1 Kit, conversión cargador 2 a 3 correderas 1 87305999 2 Adaptador , ORS 2 85805258 3 Racor acodado, ° , ajust. 37FL 1 85802234 4 Conector , hidráulico 1 85803312 Palanca mando electrónica 1 47765054 Válvula, cuchara del cargador 4 x 1 1 873821 6 Conector , hidráulico 2 218 - 5053 7 Conector , hidráulico, corto 37FL 3/8 3 218 - 5057 8 Acoplamiento, diagnóstico, macho, 1/4 pulgadas 1 8582821 1 9 T ornillo, x 2 14300521 Conjunto manguera, línea 4 x 1 1 87486279 11 Conjunto manguera, abrazadera 1 87303400 Conjunto manguera, drenaje 1 87486287 Conjunto manguera, línea 4 x 1 1 87486280 T ubo izquierdo, cuchara 4 x 1 del brazo del cargador 1 48002083 T ubo derecho, cuchara 4 x 1 del brazo del cargador 1 48002081 Racor T, derivación, 37FL giratorio 2 85827466 Etiqueta, controles del cargador 1 47489566 Etiqueta, controles auxiliares del cargador 1 47489698 Placa 2 85805340 Bloque abrazadera, hidráulico 2 87525943 Placa 2 85805195 Arandela, Belleville, 8,4 x x 1,5 11 193979 Perno, x 8 16043821 T ubo hidráulico, izquierdo, 4 x brazo acodado alimentación 1 48002057 Sujeción tubo, abrazadera 6 84264121 T apón, hexagonal 2 9847692 T ubo hidráulico, derecho, 4 x brazo acodado alimentación 1 48002062
RAIL16TLB1416GA 2
Elemento Descripción Cantidad Referencia
1 Kit, conversión cargador 2 a 3 correderas 1 87305999 2 Adaptador , ORS 2 85805258 3 Racor acodado, ° , ajust. 37FL 1 85802234 4 Conector , hidráulico 1 85803312 5 Palanca 4x1 control, con válvula, cuchara del cargador 1 47775241 6 Conector , hidráulico 2 218 - 5053 7 Conector , hidráulico, corto 37FL 3/8 3 218 - 5057 8 Acoplamiento, diagnóstico, macho, 1/4 pulgadas 1 8582821 1 9 T ornillo, x 2 14300521 Conjunto manguera, línea 4 x 1 1 87486279 11 Conjunto manguera, abrazadera 1 87303400 Conjunto manguera, drenaje 1 87486287 Conjunto manguera, línea 4 x 1 1 87486280 T ubo izquierdo, cuchara 4 x 1 del brazo del cargador 1 48002083 T ubo derecho, cuchara 4 x 1 del brazo del cargador 1 48002081 Racor T, derivación, 37FL giratorio 2 85827466 Etiqueta, controles del cargador 1 47489566 Etiqueta, controles auxiliares del cargador 1 47489698 Placa 2 85805340 Bloque abrazadera, hidráulico 2 87525943 Placa 2 85805195 Arandela, Belleville, 8,4 x x 1,5 11 193979 Perno, x 8 16043821 T ubo hidráulico, izquierdo, 4 x brazo acodado alimentación 1 48002057 Sujeción tubo, abrazadera 6 85805247 T apón, hexagonal 2 85803408 T ubo hidráulico, derecho, 4 x brazo acodado alimentación 1 48002062
3 - PREENSAMBLADO
PREP ARACIÓN P ARA MONT AJE
Preparación para montaje
ANTES INST ALAR ESTE KIT , LEA A TENT AMENTE HOJA INSTRUCCIONES
A VISO: Los términos "lado derecho" y "lado izquierdo" utilizados este manual instrucciones refieren lado derecho e izquierdo la máquina desde punto vista del asiento del operario.
Los números referencia y las letras las ilustraciones son los mismos que los números referencia y las letras las instrucciones.
En las instrucciones incluyen especificaciones par apriete especial. Si las instrucciones incluyen especificaciones par apriete, utilice las especificaciones par apriete estándar . Consulte manual servicio o concesionario autorizado necesita conocer las especificaciones par apriete estándar .
Preparación para actualización componentes del kit
Estacione la máquina sobre una superficie nivelada. Coloque algunas cuñas las ruedas para impedir que la máquina mueva. Baje los estabilizadores hasta suelo.
RAIL16TLB1019AA 1
Extienda por completo penetrador y la pluma. Baje brazo hasta que la cuchara está suelo. Pare motor y aplique freno estacionamiento.
RAIL16TLB1020AA 2
Desconecte sistema eléctrico; para ello, ponga interruptor principal la batería la posición apagado. El interruptor principal la batería (A) encuentra compartimento la batería. Cuando interruptor principal la batería está posición vertical, sistema eléctrico está conectado. Cuando interruptor principal la batería inclina a ° , sistema eléctrico desconecta.
En máquinas con controles mecánicos, mueva las palancas control la retroexcavadora todas las direcciones para liberar la presión del circuito hidráulico. En máquinas con control pilotaje: A. Gire la llave contacto hasta la posición "ON" (encendido) y pulse interruptor del sistema control pilotaje situado la torre control piloto. luz verde que indica acoplamiento del sistema control pilotaje debe girar y permanecer encendida. B. Mueva las palancas control la retroexcavadora todas las direcciones para despresurizar los circuitos hidráulicos.
Gire la llave a la posición OFF (apagado).
RAIL16TLB1021AA 3
4 - MONT AJE
SISTEMA HIDRÁULICO P ARA CUCHARA 4X1
Instalación sistema hidráulico para cuchara 4X1
NOT Durante este procedimiento debe vaciar líquido hidráulico. Prepárese para recoger líquido recipiente adecuado y desecharlo correctamente. A VISO: Evite contaminar y limpie todas las conexiones antes desconectar los tubos, las mangueras o los conectores. Después desconectarlos, tapone todos los puertos. A TENCIÓN: El concesionario o la persona que garantice la correcta instalación del "sistema hidráulico la cuchara 4X1" debe certificar correcto montaje fabricante para poder solicitar la actualización la Declaración conformidad la CE.
Consulte manual servicio y desmonte / ice la cabina necesario.
Identifique y desconecte las mangueras (B1) la válvula control del cargador dos secciones (A) .
Identifique y desconecte las mangueras (B2) la válvula control del cargador dos secciones (A) .
Identifique y desconecte la manguera (B3) la válvula control del cargador dos secciones (A) .
Identifique y desconecte las mangueras (B4) la válvula control del cargador dos secciones (A) .
RAIL16TLB1417AA 1
Identifique y desconecte los brazos control (C) la válvula control del cargador dos secciones (A) . Extraiga los pernos (D) . Conserve los pernos (D) para reutilización. Desmonte la válvula control del cargador dos secciones (A) la máquina.
RAIL16TLB1417AA 2
10. Retire los tirantes (E1) y las tuercas (E2) que fijan la válvula control del cargador dos secciones (A) . 1 Extraiga la placa cobertura (F) . 12. Guarde la placa cobertura (F) para utilizarla posteriormente.
RAIL16TLB1419AA 3
13. Instale la tercera válvula control corredera (1A) con los tirantes (1B) . NOT mueva las válvulas para evitar daños las juntas tóricas. 14. Instale la placa cobertura (F) que desmontó anteriormente. 15. Fije la placa cobertura (F) con las tuercas (1C) .
16. Instale los adaptadores (2) los puertos la válvula control del cargador tres correderas (1) como muestra. 17. Instale racor acodado (3) puerto la parte superior la válvula control del cargador tres correderas (1) como muestra. 18. Instale conector (4) puerto situado la parte inferior la válvula control del cargador tres correderas (1) como muestra.
19. Instale la válvula control del cargador tres correderas (1) soporte (G) utilizando los pernos (D) que retiró anteriormente. 20. Identifique y conecte los brazos control (C) la válvula control del cargador tres correderas (1) .
21. Identifique y conecte las mangueras (B2) sus puertos correspondientes la válvula control del cargador tres correderas (1) . 22. Identifique y conecte las mangueras (B1) sus puertos correspondientes la válvula control del cargador tres correderas (1) . 23. Identifique y conecte las mangueras (B4) sus puertos correspondientes la válvula control del cargador tres correderas (1) . 24. Identifique y conecte la manguera (B3) puerto correspondiente la válvula control del cargador tres correderas (1) .
RAIL16TLB1418AA 4
RAIL16TLB1420AA 5
RAIL16TLB1421AA 6
RAIL16TLB1421AA 7
NOT Los puertos la válvula control la palanca mando (5A) están marcados con "I", "K", "MP", "P" y
"T". 25. Instale conector (6) puerto "I". 26. Instale conector (6) puerto "K". 27. Instale conector (7) puerto "T". 28. Instale conector (7) puerto "P". 29. Instale acoplamiento rápido (8) puerto "MP".
30. Instale la válvula control la palanca mando (5A) soporte (G) utilizando los tornillos cabeza hueca x (9) . 31. Conecte extremo recto (10A) la manguera (10) conector (6) la válvula control la palanca mando (5A) , tal y como muestra. 32. Conecte extremo doblado (10B) la manguera (10) racor acodado (3) la válvula control del cargador tres correderas (1) , tal y como muestra.
33. Conecte extremo doblado 1A) la manguera conector (6) la válvula control la palanca mando (5A) , tal y como muestra. 34. Conecte extremo doblado 1B) la manguera conector (4) la válvula control del cargador tres correderas (1) , tal y como muestra.
35. Conecte extremo doblado (12A) la manguera (12) conector (7) la válvula control la palanca mando (5A) , tal y como muestra. 36. Conecte extremo doblado (13A) la manguera (13) conector (7) la válvula control la palanca mando (5A) , tal y como muestra.
RAIL16TLB1422AA 8
RAIL16TLB1435AA 9
RAIL16TLB1435AA 10
RAIL16TLB1423AA 11
37. Conecte extremo doblado (14A) del tubo del lado izquierdo (14) adaptador (2) la válvula control del cargador tres correderas (1) , tal y como muestra. 38. Conecte extremo doblado (15A) del tubo del lado derecho (15) adaptador (2) la válvula control del cargador tres correderas (1) , tal y como muestra. 39. Dirija tubo del lado izquierdo (14) y tubo del lado derecho (15) hacia accesorio del cargador .
40. Retire las conexiones existentes del puerto "M" la válvula control la retroexcavadora (H) . 41. Instale conector (7) puerto "M" la válvula control la retroexcavadora (H) . 42. Instale racor T (16) conector (7) . 43. Conecte extremo doblado (12B) la manguera (12) racor T (16) . 44. Realice las conexiones con los racores T (16) que retiró paso .
45. Retire las conexiones existentes del racor T (K) la bomba caudal variable (J) . NOT El racor T (K) está instalado puerto "L1". 46. Instale racor T (16) racor T (K) la bomba caudal variable (J) . 47. Conecte extremo recto (13B) la manguera (13) racor T (16) . 48. Realice las conexiones con los racores T (16) que retiró paso .
49. Extraiga los tornillos (L) . 50. Guarde los tornillos (L) para utilizarlos posteriormente. 51. Desmonte la palanca mando (M) .
RAIL16TLB1424AA 12
RAIL16TLB1425AA 13
RAIL16TLB1426AA 14
RAIL16TLB1427AA 15
52. Instale la palanca mando (5B) con los tornillos (L) que retiró anteriormente. 53. Instale la etiqueta del control del cargador (17) y la etiqueta del control auxiliar del cargador (18) .
54. En retrocargadoras (TLB) con transmisión Powershuttle, conecte los cables conector dos patillas como indica a continuación:
A. Inserte cable azul - rojo la patilla "a".
B. Inserte cable blanco - rojo la patilla "b".
En retrocargadoras (TLB) con transmisión Powershift, conecte los cables conector dos patillas como indica a continuación: A. Inserte cable blanco - rojo la patilla "a". B. Inserte cable azul - rojo la patilla "b".
Inserte cable negro la patilla "c".
Inserte cable naranja - negro la patilla "d".
55. Fije tubo del lado izquierdo (14) bastidor con la placa (19) , la abrazadera (20) , la placa (21) , la arandela 8.4 x x 1.5 (22) y perno x (23) . 56. Repita paso tubo del lado derecho (15) .
RAIL16TLB1428AA 16
RAIL16TLB1429AA 17
RAIL16TLB1433AA 18
RAIL16TLB1436AA 19
57. Conecte tubo del lado izquierdo (24) tubo del lado izquierdo (14) . 58. Fije tubo del lado izquierdo (24) brazo del cargador con la abrazadera (25) , la arandela 8.4 x x 1.5 (22) y perno x (23) . 59. Instale tapón (26) tubo del lado izquierdo (24) .
60. Conecte tubo del lado derecho (27) tubo del lado derecho (15) . 61. Fije tubo del lado derecho (27) brazo del cargador con la abrazadera (25) , la arandela 8.4 x x 1.5 (22) y perno x (23) . 62. Instale tapón (26) tubo del lado izquierdo (27) .
RAIL16TLB1438AB 20
RAIL16TLB1432AA 21
RAIL16TLB1437AA 22
63. Después instalar los distintos componentes,
compruebe nivel del depósito líquido hidráulico. Si necesario, rellene con NEW HOLLAND AMBRA
MUL HYDRAULIC TRANSMISSION OIL . 64. V uelva a conectar interruptor principal la batería. 65. Maniobre los controles del accesorio la retroexcavadora para purgar aire y para comprobar funcionan correctamente.
CNH Industrial America - Main 700 State Street Racine, W isconsin United States 53404
SER VICE - T echnical Publications & T ools
IMPRESO EN U.S.A.
© 2019 CNH Industrial America LLC. T odos los derechos reservados.
Queda prohibida la reproducción total o parcial del texto y las ilustraciones del presente manual.
CNH Industrial America LLC reserva derecho realizar mejoras diseño y cambios las especificaciones cualquier momento sin previo aviso, sin que ello implique la responsabilidad instalar los componentes modificados las máquinas vendidas. Las especificaciones, las descripciones y las ilustraciones del material que aquí proporciona tienen la máxima precisión este momento, pero pueden variar sin previo aviso.
disponibilidad algunos modelos y equipos variará función del país que vaya a utilizar la máquina. Para obtener información exacta sobre producto concreto, consulte a concesionario CNH Industrial.
CNH Industrial una marca registrada Estados Unidos y muchos otros países, cuyo propietario o licenciatario
CNH Industrial N.V sus sociedades filiales o sus asociadas.
T odas las marcas mencionadas presente documento relacionadas con productos y/o servicios sociedades, cuyo propietario o licenciatario una sociedad distinta a CNH Industrial N.V sus filiales o sus asociadas, son propiedad dichas sociedades.
ISTRUZIONI INST ALLAZIONE
TEMPO MONT AGGIO APPROSSIMA TIVO: 12.0 ore
Rac 51601216_IT Data pubblicazione Ottobre 2019 SOSTITUISCE 48045831
NEW HOLLAND CONSTRUCTION
15B
1 - INFORMAZIONI DI SICUREZZA ###_2_###
Messaggi sicurezza raggruppati
A VVERTENZA
Pericolo schiacciamento! Non entrare o uscire dal posto guida caso bracci del caricatore non supportati. Poggiare i bracci del caricatore a terra o innestare dispositivo supporto prima entrare o uscire dal posto guida. mancata osservanza tali indicazioni potrebbe causare infortuni gravi o mortali.
W0306B
A VVERTENZA
Pericolo schiacciamento! Prima eseguire operazioni manutenzione sotto macchina, collocarla una superficie piana, innestare freno stazionamento e spegnere motore. Collocare dei blocchi davanti e dietro pneumatici. mancata osservanza tali indicazioni potrebbe causare infortuni gravi o mortali.
W0350A
2 - CONTENUT O DEL KIT
Descrizione generale del kit
RAIL16TLB1415GA 1
Componente Descrizione Quantità Riferimento parte
1 Kit, conversione caricatore 2 a 3 spole 1 87305999 2 Adattatore, ORS 2 85805258 3 Raccordo a gomito, ° , reg. 37FL 1 85802234 4 Raccordo, idraulico 1 85803312 Joystick 1 47765054 V alvola, benna caricatore 4 x 1 1 873821 6 Raccordo, idraulico 2 218 - 5053 7 Raccordo, idraulico, corto 37FL 3/8 3 218 - 5057 8 Accoppiatore, diagnostico, maschio, 1/4 in 1 8582821 1 9 V ite, x 2 14300521 Complessivo tubo flessibile, linea 4 x 1 1 87486279 11 Complessivo tubo flessibile, fermo 1 87303400 Complessivo tubo flessibile, scarico 1 87486287 Complessivo tubo flessibile, linea 4 x 1 1 87486280 T ubo benna 4 x 1 SX braccio del caricatore 1 48002083 T ubo benna 4 x 1 sul braccio del caricatore 1 48002081 Raccordo a T, orientabile, snodo 37FL 2 85827466 Decalcomania, comandi del caricatore 1 47489566 Decalcomania, comandi ausiliari del caricatore 1 47489698 Piastra 2 85805340 Blocco fissaggio, idraulico 2 87525943 Piastra 2 85805195 Rondella, Belleville, 8,4 x x 1,5 11 193979 Bullone, x 8 16043821 T ubo piegato, idraulico SX, alimentazione braccio 4 x 1 1 48002057 Fissaggio tubo, fermo 6 84264121 T appo, esagonale 2 9847692 T ubo piegato, idraulico DX, alimentazione braccio 4 x 1 1 48002062
RAIL16TLB1416GA 2
Componente Descrizione Quantità Riferimento parte
1 Kit, conversione caricatore 2 a 3 spole 1 87305999 2 Adattatore, ORS 2 85805258 3 Raccordo a gomito, ° , reg. 37FL 1 85802234 4 Raccordo, idraulico 1 85803312 5 Joystick, con distributore, benna caricatore 4 x 1 1 47775241 6 Raccordo, idraulico 2 218 - 5053 7 Raccordo, idraulico, corto 37FL 3/8 3 218 - 5057 8 Accoppiatore, diagnostico, maschio, 1/4 in 1 8582821 1 9 V ite, x 2 14300521 Complessivo tubo flessibile, linea 4 x 1 1 87486279 11 Complessivo tubo flessibile, fermo 1 87303400 Complessivo tubo flessibile, scarico 1 87486287 Complessivo tubo flessibile, linea 4 x 1 1 87486280 T ubo benna 4 x 1 SX braccio del caricatore 1 48002083 T ubo benna 4 x 1 sul braccio del caricatore 1 48002081 Raccordo a T, orientabile, snodo 37FL 2 85827466 Decalcomania, comandi del caricatore 1 47489566 Decalcomania, comandi ausiliari del caricatore 1 47489698 Piastra 2 85805340 Blocco fissaggio, idraulico 2 87525943 Piastra 2 85805195 Rondella, Belleville, 8,4 x x 1,5 11 193979 Bullone, x 8 16043821 T ubo piegato, idraulico SX, alimentazione braccio 4 x 1 1 48002057 Fissaggio tubo, fermo 6 85805247 T appo, esagonale 2 85803408 T ubo piegato, idraulico DX, alimentazione braccio 4 x 1 1 48002062
3 - PRE-ASSEMBLAGGIO
OPERAZIONI PRELIMINARI PER MONT AGGIO
Operazioni preliminari per montaggio
PRIMA MONT ARE QUEST O KIT LEGGERE FOGLIO ISTRUZIONI COMPLET O
A VVISO: i termini “lato destro” e “lato sinistro” utilizzati in queste istruzioni, indicano i lati destro e sinistro della macchina visti dal sedile dell'operatore.
I numeri e le lettere riferimento sulle figure sono identici numeri e alle lettere riferimento nelle istruzioni. istruzioni includono specifiche coppia speciali. Se le specifiche coppia non sono incluse nelle istruzioni, utilizzare specifiche coppia standard. V edere il manuale d'of ficina o rivolgersi a concessionario autorizzato per le specifiche coppia standard.
Preparazione dell'aggiornamento con i componenti del kit
Parcheggiare la macchina terreno piano. Bloccare le ruote con dei cunei in modo tale che la macchina non muova. Abbassare gli stabilizzatori suolo.
RAIL16TLB1019AA 1
Estendere completamente il penetratore e il braccio. Abbassare il braccio finché la benna non tocca il suolo. Arrestare il motore inserire il freno stazionamento.
RAIL16TLB1020AA 2
Scollegare l'impianto elettrico portando l'interruttore staccabatteria OFF . L'interruttore staccabatteria (A) trova nel vano batteria. Quando l'interruttore staccabatteria è in posizione verticale, l'impianto elettrico è collegato. Quando l'interruttore staccabatteria è inclinato a ° , l'impianto elettrico
è scollegato.
Nelle macchine a controllo meccanico, spostare le leve comando del retroescavatore in tutte le direzioni per rilasciare l'eventuale pressione del circuito idraulico. Per le macchine con comando pilota: A. Portare la chiave in posizione "ON" e premere l'interruttore del sistema comando pilota situato sulla torre pilota. spia verde che indica l'innesto del sistema comando pilota deve rimanere accesa. B. Spostare le leve comando del retroescavatore in tutte le direzioni per rilasciare l'eventuale pressione del circuito idraulico.
Portare la chiave in posizione "OFF".
RAIL16TLB1021AA 3
4 - MONT AGGIO
IMPIANT O IDRAULICO PER BENNA 4X1
Montaggio dell'impianto idraulico per benna 4X1
NOT durante questa procedura viene rilasciato del fluido idraulico, quindi prepararsi a raccoglierlo in contenitore adatto e a smaltirlo in modo adeguato. A VVISO: evitare contaminazioni, pulire tutti i collegamenti prima scollegare i tubi, i tubi flessibili o i raccordi. Chiudere o tappare tutti gli attacchi dopo aver scollegato i tubi. A TTENZIONE: il concessionario o la persona che garantisce il corretto montaggio "dell'impianto idraulico per benne 4X1" deve certificare il corretto assemblaggio produttore, fine chiedere l'aggiornamento della Dichiarazione conformità CE.
Fare riferimento manuale d'of ficina e smontare / sollevare la cabina, necessario.
Individuare e scollegare i tubi flessibili (B1) dal distributore idraulico a due sezioni del caricatore (A) .
Individuare e scollegare i tubi flessibili (B2) dal distributore idraulico a due sezioni del caricatore (A) .
Individuare e scollegare il tubo flessibile (B3) dal distributore idraulico a due sezioni del caricatore (A) .
Individuare e scollegare i tubi flessibili (B4) dal distributore idraulico a due sezioni del caricatore (A) .
RAIL16TLB1417AA 1
Individuare e scollegare i tiranti controllo (C) dal distributore idraulico a due sezioni del caricatore (A) . Smontare i bulloni (D) . Conservare i bulloni (D) per riutilizzarli in seguito. Smontare il distributore idraulico a due sezioni del caricatore (A) dalla macchina.
RAIL16TLB1417AA 2
10. Smontare i tiranti (E1) e i dadi (E2) che fissano il distributore idraulico a due sezioni del caricatore (A) . 1 Smontare la piastra copertura (F) . 12. Conservare la piastra copertura (F) per poterla riutilizzare.
RAIL16TLB1419AA 3
13. Montare il terzo distributore idraulico a spole (1A) con i tiranti (1B) . NOT Non spostare i distributori per evitare danneggiare gli Oring. 14. Montare la piastra copertura (F) smontata prima. 15. Fissare la piastra copertura (F) con i dadi (1C) .
16. Montare gli adattatori (2) sugli attacchi del distributore idraulico a tre spole (1) , come mostrato. 17. Montare il raccordo a gomito (3) nell'attacco sul lato superiore del distributore idraulico a tre spole (1) , come mostrato. 18. Montare il raccordo (4) nell'attacco sul lato inferiore del distributore idraulico a tre spole (1) , come mostrato.
19. Montare il distributore idraulico a tre spole (1) sul supporto (G) con i bulloni (D) smontati in precedenza. 20. Identificare e collegare i tiranti comando (C) sul distributore idraulico a tre spole (1) .
21. Identificare e collegare i tubi flessibili (B2) sui rispettivi attacchi del distributore idraulico a tre spole (1) . 22. Identificare e collegare i tubi flessibili (B1) sui rispettivi attacchi del distributore idraulico a tre spole (1) . 23. Identificare e collegare i tubi flessibili (B4) sui rispettivi attacchi del distributore idraulico a tre spole (1) . 24. Identificare e collegare il tubo flessibile (B3) sul rispettivo attacco del distributore idraulico a tre spole (1) .
RAIL16TLB1418AA 4
RAIL16TLB1420AA 5
RAIL16TLB1421AA 6
RAIL16TLB1421AA 7
NOT Gli attacchi del distributore idraulico del joystick (5A) sono contrassegnati con "I", "K", "MP", "P" e "T". 25. Montare il raccordo (6) sull'attacco "I". 26. Montare il raccordo (6) sull'attacco "K". 27. Montare il raccordo (7) sull'attacco "T". 28. Montare il raccordo (7) sull'attacco "P". 29. Montare l'attacco rapido (8) sull'attacco "MP".
30. Montare il distributore idraulico del joystick (5A) sul supporto (G) con le viti a testa esagonale incassata x (9) . 31. Collegare l'estremità dritta (10A) del tubo flessibile (10) raccordo (6) sul distributore idraulico del joystick (5A) , come mostrato. 32. Collegare l'estremità piegata (10B) del tubo flessibile (10) raccordo a gomito (3) sul distributore idraulico a tre spole (1) , come mostrato.
33. Collegare l'estremità piegata 1A) del tubo flessibile raccordo (6) sul distributore idraulico del joystick (5A) , come mostrato. 34. Collegare l'estremità piegata 1B) del tubo flessibile raccordo (4) sul distributore idraulico a tre spole (1) , come mostrato.
35. Collegare l'estremità piegata (12A) del tubo flessibile (12) raccordo (7) sul distributore idraulico del joystick (5A) , come mostrato. 36. Collegare l'estremità piegata (13A) del tubo flessibile (13) raccordo (7) sul distributore idraulico del joystick (5A) , come mostrato.
RAIL16TLB1422AA 8
RAIL16TLB1435AA 9
RAIL16TLB1435AA 10
RAIL16TLB1423AA 11
37. Collegare l'estremità piegata (14A) del tubo lato sinistro (14) all'adattatore (2) sul distributore idraulico a tre spole (1) , come mostrato. 38. Collegare l'estremità piegata (15A) del tubo lato destro (15) all'adattatore (2) sul distributore idraulico a tre spole (1) , come mostrato. 39. Disporre il tubo lato sinistro (14) e il tubo lato destro (15) verso il caricatore.
40. Smontare i raccordi dall'attacco "M" sul distributore idraulico del retroescavatore (H) . 41. Montare il raccordo (7) sull'attacco "M" del distributore idraulico del retroescavatore (H) . 42. Montare il raccordo a T (16) sul raccordo (7) . 43. Collegare l'estremità piegata (12B) del tubo flessibile (12) raccordo a T (16) . 44. Realizzare i collegamenti smontati passo raccordi a T (16) .
45. Rimuovere i collegamenti dal raccordo a T (K) sulla pompa a cilindrata variabile (J) . NOT raccordo a T (K) è montato sull'attacco "L1 46. Montare il raccordo a T (16) sul raccordo a T (K) sulla pompa a cilindrata variabile (J) . 47. Collegare l'estremità dritta (13B) del tubo flessibile (13) raccordo a T (16) . 48. Realizzare i collegamenti smontati passo raccordi a T (16) .
49. Rimuovere le viti (L) . 50. Conservare le viti (L) per riutilizzarle in seguito. 51. Montare il joystick (M) .
RAIL16TLB1424AA 12
RAIL16TLB1425AA 13
RAIL16TLB1426AA 14
RAIL16TLB1427AA 15
52. Montare il joystick (5B) con le viti (L) rimosse in precedenza. 53. Montare la decalcomania dei comandi del caricatore (17) e la decalcomania dei comandi ausiliari del caricatore (18) .
54. Sulle terne, T ractor Loader Backhoes (TLB) con trasmissione Powershuttle, collegare i fili connettore a due pin, come indicato seguito:
A. Inserire il filo blu - rosso nel pin "a".
B. Inserire il filo bianco - rosso nel pin "b".
Sulle terne, T ractor Loader Backhoes (TLB) con trasmissione Powershift, collegare i fili connettore a due pin, come indicato seguito: A. Inserire il filo bianco - rosso nel pin "a". B. Inserire il filo blu - rosso nel pin "b".
Inserire il filo nero nel pin "c".
Inserire il filo arancione - nero nel pin "d".
55. Fissare il tubo lato sinistro (14) sul telaio con la piastra (19) , il fermo (20) , la piastra (21) , la rondella 8.4 x x 1.5 (22) e il bullone x (23) . 56. Ripetere il passo per il tubo lato destro (15) .
RAIL16TLB1428AA 16
RAIL16TLB1429AA 17
RAIL16TLB1433AA 18
RAIL16TLB1436AA 19
57. Collegare il tubo lato sinistro (24) tubo lato sinistro (14) . 58. Fissare il tubo lato sinistro (24) sul braccio del caricatore con il fermo (25) , la rondella 8.4 x x 1.5 (22) e il bullone x (23) . 59. Montare il tappo (26) sul tubo lato sinistro (24) .
60. Collegare il tubo lato destro (27) tubo lato destro (15) . 61. Fissare il tubo lato destro (27) sul braccio del caricatore con il fermo (25) , la rondella 8.4 x x 1.5 (22) e il bullone x (23) . 62. Montare il tappo (26) sul tubo lato sinistro (27) .
RAIL16TLB1438AB 20
RAIL16TLB1432AA 21
RAIL16TLB1437AA 22
63. Dopo aver montato i vari componenti, controllare il livello del serbatoio del fluido idraulico. Rabboccare con NEW HOLLAND AMBRA MUL HYDRAU-
LIC TRANSMISSION OIL necessario. 64. Ricollegare l'interruttore staccabatteria. 65. Azionare i comandi del retroescavatore per spurgare l'aria e per verificare funzionano correttamente.
4 - MONT AGGIO
CNH Industrial America - Main 700 State Street Racine, W isconsin United States 53404
SER VICE - T echnical Publications & T ools
ST AMP ATO U.S.A.
© 2019 CNH Industrial America LLC. T utti i diritti riservati.
Nessuna parte del testo e nemmeno le illustrazioni questa pubblicazione possono essere riprodotte.
CNH Industrial America LLC riserva il diritto apportare migliorie alla progettazione e modifiche alle specifiche in qualsiasi momento, senza preavviso e senza obbligo installazione sulle unità vendute in precedenza. specifiche, le descrizioni e il materiale illustrativo contenuti in questo documento sono accurati rispetto alle informazioni note momento della pubblicazione possono essere soggetti a modifica senza preavviso.
disponibilità alcuni modelli e tipi attrezzature varia in base paese utilizzo. Per informazioni dettagliate riguardo a particolare prodotto, rivolgersi concessionario CNH Industrial.
CNH Industrial è marchio registrato negli Stati Uniti e in molti altri paesi, proprietà o concesso in licenza a CNH Industrial N.V società essa controllato o facente parte del suo gruppo.
I marchi indicati nel presente documento, in riferimento a prodotti e/o servizi società terze, diversi quelli cui CNH Industrial N.V società essa controllate o facenti parte del suo gruppo siano proprietarie o licenziatarie, appartengono rispettivi titolari.
INST ALLA TIONSANWEISUNG
UNGEFÄHRE EINBAUZEIT : 12.0 Stunden
Rac 51601216_DE Ausgabedatum Oktober 2019 ERSETZT 48045831
NEW HOLLAND CONSTRUCTION
15B
1 - SICHERHEITSINFORMA TIONEN ###_2_###
Gruppierte Sicherheitsmeldung
W ARNUNG
Quetschgefahr! Betreten oder verlassen Sie die Fahrerkabine nicht, solange die Laderarme nicht abgestützt sind.
Legen Sie die Laderarme auf dem Boden ab, oder rasten Sie die Stützvorrichtung ein, bevor Sie die Fahrerkabine betreten oder verlassen. Die Nichtbeachtung kann schweren oder tödlichen V erletzungen führen.
W0306B
W ARNUNG
Quetschgefahr! Stellen Sie die Maschine vor der Durchführung von W artungsarbeiten unter der Maschine auf ebenem Untergrund ab, aktivieren Sie die Feststellbremse, und stellen Sie den Motor ab. Platzieren Sie Blöcke vor und hinter den Rädern. Die Nichtbeachtung kann schweren oder tödlichen V erletzungen führen.
W0350A
2 - TZINHAL T
Übersicht Montagesatz
RAIL16TLB1415GA 1
Gegenstand Beschreibung Anzahl T eilereferenz
1 Montagesatz, Umwandlung von 2 3 Schiebern 1 87305999 2 Adapter , ORS 2 85805258 3 Winkelstück Anschlussstück, ° , einst 37FL 1 85802234 4 Einschraubstutzen, Hydraulik 1 85803312 Joystick 1 47765054 V entil, 4 x 1 Laderschaufel 1 873821 6 Einschraubstutzen, Hydraulik 2 218 - 5053 7 Steckverbinder , Hydraulik, kurz, 37FL 3/8 3 218 - 5057 8 Kupplung, Diagnose, Stecker , 1/4 Zoll 1 8582821 1 9 Schraube, x 2 14300521 Schlauchbaugruppe, 4x1 - Leitung 1 87486279 11 Schlauchbaugruppe, Schelle 1 87303400 Schlauchbaugruppe, Ablauf 1 87486287 Schlauchbaugruppe, 4x1 - Leitung 1 87486280 Rohr LI, 4-x-1- Schaufel Laderarm 1 48002083 Rohr RE, 4-x-1- Schaufel Laderarm 1 48002081 T-V erzweigung, drehbar , 37FL 2 85827466 Aufkleber , Bedienelemente des Laders 1 47489566 Aufkleber , Bedienelemente für Zusatzgeräte des Laders 1 47489698 Platte 2 85805340 Klemmblock, Hydraulik 2 87525943 Platte 2 85805195 Unterlegscheibe, T ellerfeder , 8,4 x x 1,5 11 193979 Schraube, x 8 16043821 Rohr , Hydraulik LI, 4-x-1- Zuführbiegearm 1 48002057 Rohrbefestigung, Schelle 6 84264121 V erschlussschraube, Innensechskant 2 9847692 Rohr , Hydraulik RE, 4-x-1- Zuführbiegearm 1 48002062
RAIL16TLB1416GA 2
Gegenstand Beschreibung Anzahl T eilereferenz
1 Montagesatz, Umwandlung von 2 3 Schiebern 1 87305999 2 Adapter , ORS 2 85805258 3 Winkelstück Anschlussstück, ° , einst 37FL 1 85802234 4 Einschraubstutzen, Hydraulik 1 85803312 5 Joystick, mit V entil, 4x1 - Laderschaufel 1 47775241 6 Einschraubstutzen, Hydraulik 2 218 - 5053 7 Steckverbinder , Hydraulik, kurz, 37FL 3/8 3 218 - 5057 8 Kupplung, Diagnose, Stecker , 1/4 Zoll 1 8582821 1 9 Schraube, x 2 14300521 Schlauchbaugruppe, 4x1 - Leitung 1 87486279 11 Schlauchbaugruppe, Schelle 1 87303400 Schlauchbaugruppe, Ablauf 1 87486287 Schlauchbaugruppe, 4x1 - Leitung 1 87486280 Rohr LI, 4-x-1- Schaufel Laderarm 1 48002083 Rohr RE, 4-x-1- Schaufel Laderarm 1 48002081 T-V erzweigung, drehbar , 37FL 2 85827466 Aufkleber , Bedienelemente des Laders 1 47489566 Aufkleber , Bedienelemente für Zusatzgeräte des Laders 1 47489698 Platte 2 85805340 Klemmblock, Hydraulik 2 87525943 Platte 2 85805195 Unterlegscheibe, T ellerfeder , 8,4 x x 1,5 11 193979 Schraube, x 8 16043821 Rohr , Hydraulik LI, 4-x-1- Zuführbiegearm 1 48002057 Rohrbefestigung, Schelle 6 85805247 V erschlussschraube, Innensechskant 2 85803408 Rohr , Hydraulik RE, 4-x-1- Zuführbiegearm 1 48002062
3 - VORMONT AGE
VORBEREITUNG ZUR MONT AGE
V orbereitung für die Montage
LESEN SIE DIESE ANWEISUNG UNBEDINGT VOLLSTÄNDIG DURCH, BEVOR SIE MIT DER MONT AGE DIESES TZES BEGINNEN.
HINWEIS: W enn in dieser Betriebsanleitung die Begriffe „rechts“ und „links“ verwendet werden, ist damit die rechte bzw . linke Maschinenseite vom Fahrersitz aus gesehen gemeint.
Referenznummern und - buchstaben auf Abbildungen sind die gleichen wie die Referenznummern und - buchstaben in den Anweisungen.
Besondere Drehmomentangaben sind im Anweisungstext enthalten. Sollten in den Anweisungen keine Drehmomentangaben genannt werden, gelten die Standard -
Drehmomentangaben. Die Standard - Drehmomentangaben sind im W artungshandbuch finden oder können bei einem V ertragshändler erfragt werden.
V orbereitung für die Aktualisierung von Bauteilen Satz
Stellen Sie die Maschine auf ebenem Boden ab. Sichern Sie die Räder der Maschine mit Unterlegkeilen, sodass keine Bewegung möglich ist. Senken Sie die Abstützungen auf den Boden ab.
RAIL16TLB1019AA 1
Fahren Sie den Pendelarm und den Ausleger vollständig aus. Senken Sie den Ausleger ab, bis der Löf fel auf dem Boden ist. Den Motor abstellen und die Feststellbremse betätigen.
RAIL16TLB1020AA 2
T rennen Sie die elektrische Anlage ab, indem Sie den Batteriehauptschalter auf OFF (AUS) stellen. Der Batteriehauptschalter (A) befindet sich im Batteriefach. W enn der Batteriehauptschalter in senkrechter Position steht, ist die elektrische Anlage verbunden. W enn der Batteriehauptschalter auf ° gekippt ist, ist die elektrische Anlage getrennt.
Bei Maschinen mit mechanischer Steuerung bewegen Sie die Tieflöf felstellhebel in alle Richtungen, vorhandene Hydraulikkreislaufdrücke abzulassen. Für Maschinen mit V orsteuerung: A. Drehen Sie den Zündschlüssel in die Stellung „ON“ („EIN“), und drücken Sie den V orsteuerungssystemschalter V orsteuerungsturm. Eine grüne Leuchte, die die Aktivierung des V orsteuerungssystems anzeigt, muss aufleuchten und eingeschaltet bleiben. B. Bewegen Sie die Tieflöf felsteuerhebel in alle Richtungen, den Druck in allen Hydraulikkreisen abzubauen.
Drehen Sie den Zündschalter in die Stellung „OFF“ („AUS“).
RAIL16TLB1021AA 3
4 - MONT AGE
HYDRAULIKSYSTEM FÜR 4X1-SCHAUFEL
Montage des Hydrauliksystems für die 4x1 - Schaufel
HINWEIS: Das Hydrauliköl wird während des V erfahrens freigesetzt. Sorgen Sie dafür , dass die Flüssigkeit in einen geeigneten Behälter geleitet wird, und für eine ordnungsgemäße Entsorgung. HINWEIS: V ermeiden Sie eine V erunreinigung. Reinigen alle Anschlüsse vor dem T rennen der Leitungen, Schläuche oder Einschraubstutzen. V erschließen Sie alle Anschlüsse nach dem T rennen. ACHTUNG: Der V ertragshändler oder der Beauftragte, der den korrekten Einbau des „4X1 - Schaufelhydrauliksystems“ gewährleistet, muss dem Hersteller den korrekten Einbau bescheinigen, die Aktualisierung der EG - Konformitätserklärung anzufordern.
Schlagen Sie im W artungshandbuch nach, und entfernen Sie bei Bedarf die Kabine.
Kennzeichnen und trennen Sie die Schläuche (B1) des
Ladersteuerventils (A) mit zwei Sektionen.
Kennzeichnen und trennen Sie die Schläuche (B2) des
Ladersteuerventils (A) mit zwei Sektionen.
Kennzeichnen und trennen Sie den Schlauch (B3) des
Ladersteuerventils (A) mit zwei Sektionen.
Kennzeichnen und trennen Sie die Schläuche (B4) des
Ladersteuerventils (A) mit zwei Sektionen.
RAIL16TLB1417AA 1
Kennzeichnen und trennen Sie die Steuerverbindungen (C) des Ladersteuerventils (A) mit zwei Sektionen. Entfernen Sie die Schrauben (D) . Bewahren Sie die Schrauben (D) für die Wiederverwendung auf. Entfernen Sie das Ladersteuerventil (A) mit zwei Sektionen von der Maschine.
10. Entfernen Sie die Spurstangen (E1) die Muttern (E2) , mit denen das Ladersteuerventil (A) mit zwei Sektionen befestigt ist. 1 Entfernen Sie die Abdeckplatte (F) . 12. Bewahren Sie die Abdeckplatte (F) für die Wiederverwendung auf.
RAIL16TLB1417AA 2
RAIL16TLB1419AA 3
13. Montieren Sie das Steuerventil (1A) mit drei Schiebern mit den Zugstangen (1B) . HINWEIS: Bewegen Sie nicht die V entile, Schäden den O- Ringen vermeiden. 14. Montieren Sie die zuvor entfernte Abdeckplatte (F) . 15. Befestigen Sie die Abdeckplatte (F) mit den Muttern (1C) .
16. Montieren Sie die Adapter (2) wie abgebildet in die
Anschlüsse des Ladersteuerventils (1) mit drei Schiebern. 17. Montieren Sie das Winkelstück (3) in den Anschluss der Oberseite des Ladersteuerventils mit drei
Schiebern (1) wie dargestellt. 18. Montieren Sie den Einschraubstutzen (4) wie abgebildet in den Anschluss der Unterseite des Ladersteuerventils mit drei Schiebern (1) .
19. Montieren Sie das Ladersteuerventil mit drei Schiebern (1) der Halterung (G) , und verwenden Sie hierzu die zuvor entfernten Schrauben (D) . 20. Kennzeichnen und verbinden Sie die Steuerverbindungen (C) mit dem Ladersteuerventils (1) mit drei
Schiebern.
21. Identifizieren und verbinden Sie die Schläuche (B2) mit den korrekten Anschlüssen Ladersteuerventil mit drei Schiebern (1) . 22. Identifizieren und verbinden Sie die Schläuche (B1) mit den korrekten Anschlüssen Ladersteuerventil mit drei Schiebern (1) . 23. Identifizieren und verbinden Sie die Schläuche (B4) mit den korrekten Anschlüssen Ladersteuerventil mit drei Schiebern (1) . 24. Identifizieren und verbinden Sie den Schlauch (B3) mit dem korrekten Anschluss Ladersteuerventil mit drei Schiebern (1) .
RAIL16TLB1418AA 4
RAIL16TLB1420AA 5
RAIL16TLB1421AA 6
RAIL16TLB1421AA 7
HINWEIS: Die Anschlüsse der Joystick - Steuerventils (5A) sind mit „I“, „K“, „MP“, „P“ und „T“ markiert. 25. Montieren Sie den Einschraubstutzen (6) in den Anschluss "I". 26. Montieren Sie den Einschraubstutzen (6) in den Anschluss "K". 27. Montieren Sie den Einschraubstutzen (7) in den Anschluss "T". 28. Montieren Sie den Einschraubstutzen (7) in den Anschluss "P". 29. Montieren Sie den Einschraubstutzen (8) in den Anschluss "MP". 30. Montieren Sie das Joystick - Steuerventil (5A) der
Halterung (G) , und verwenden Sie hierzu die M6x75 -
Innensechskantschrauben (9) . 31. Schließen Sie das gerade Ende (10A) des
Schlauchs (10) wie abgebildet Einschraubstutzen (6) Joystick - Steuerventil (5A) an. 32. Schließen Sie das gebogene Ende (10B) des
Schlauchs (10) wie abgebildet Winkelstück (3) des Ladersteuerventils mit drei Schiebern (1) an.
33. Schließen Sie das gebogene Ende 1A) des
Schlauchs wie abgebildet Einschraubstutzen (6) Joystick - Steuerventil (5A) an. 34. Schließen Sie das gebogene Ende 1B) des
Schlauchs wie abgebildet Einschraubstutzen (4) des Ladersteuerventils mit drei Schiebern (1) an.
35. Schließen Sie das gebogene Ende (12A) des
Schlauchs (12) wie abgebildet Einschraubstutzen (7) Joystick - Steuerventil (5A) an. 36. Schließen Sie das gebogene Ende (13A) des
Schlauchs (13) wie abgebildet Einschraubstutzen (7) Joystick - Steuerventil (5A) an.
RAIL16TLB1422AA 8
RAIL16TLB1435AA 9
RAIL16TLB1435AA 10
RAIL16TLB1423AA 11
37. Schließen Sie das gebogene Ende (14A) des linken
Schlauchs (14) wie abgebildet Adapter (2) des
Ladersteuerventils mit drei Schiebern (1) an. 38. Schließen Sie das gebogene Ende (15A) des rechten
Schlauchs (15) wie abgebildet Adapter (2) des
Ladersteuerventils mit drei Schiebern (1) an. 39. V erlegen Sie die linke Leitung (14) und die rechte Leitung (15) in Richtung Laderanbaugerät.
40. Entfernen Sie die vorhandenen V erschraubungen in dem mit „M“ gekennzeichneten Anschluss Baggerlader - Steuerventil (H) . 41. Montieren Sie den Einschraubstutzen (7) in den mit „M“ gekennzeichneten Anschluss des Baggerlader -
Steuerventils (H) . 42. Montieren Sie das T- Stück (16) Einschraubstutzen (7) . 43. Schließen Sie das gebogene Ende (12B) des
Schlauchs (12) das T- Stück (16) an. 44. Stellen Sie die in Schritt entfernten V erbindungen den T- Stücken (16) wieder her . 45. Entfernen Sie die vorhandenen V erbindungen vom
T- Stück (K) der V erstellpumpe (J) . HINWEIS: Das T- Stück (K) ist in den Anschluss „L1“ montiert. 46. Montieren Sie das T- Stück (16) in das T- Stück (K) der V erstellpumpe (J) . 47. Schließen Sie das gerade Ende (13B) des
Schlauchs (13) das T- Stück (16) an. 48. Stellen Sie die in Schritt entfernten V erbindungen den T- Stücken (16) wieder her .
49. Die Schrauben (L) entfernen. 50. Bewahren Sie die Schrauben (L) zur späteren Wiederverwendung auf. 51. Entfernen Sie den Joystick (M) .
RAIL16TLB1424AA 12
RAIL16TLB1425AA 13
RAIL16TLB1426AA 14
RAIL16TLB1427AA 15
52. Montieren Sie den Joystick (5B) mit den zuvor entfernten Schrauben (L) . 53. Befestigen Sie den Aufkleber für die Ladersteuerung (17) und den Aufkleber für die Zusatzgerätesteuerung (18) .
54. Bei T raktorbaggerladern (TLB) mit Powershuttle - Getriebe verbinden Sie die Drähte wie folgt mit dem zweipoligen Steckverbinder:
A. Stecken Sie den blau - roten Draht in Anschluss „a“.
B. Stecken Sie den weiß - roten Draht in Anschluss „b“.
Bei T raktorbaggerladern (TLB) mit Powershift - Getriebe verbinden Sie die Drähte wie folgt mit dem zweipoligen Steckverbinder: A. Stecken Sie den weiß - roten Draht in Anschluss „a“. B. Stecken Sie den blau - roten Draht in Anschluss „b“.
Stecken Sie den schwarzen Draht in Anschluss „c“.
Stecken Sie den orange - schwarzen Draht in Anschluss „d“.
55. Befestigen Sie die linke Leitung (14) Rahmen mit der Platte (19) , der Schelle (20) , der Platte (21) , der 8.4 x x 1.5 - Unterlegscheibe (22) und der
M8x30 - Schraube (23) . 56. Wiederholen Sie den Schritt der rechten Leitung (15) .
RAIL16TLB1428AA 16
RAIL16TLB1429AA 17
RAIL16TLB1433AA 18
RAIL16TLB1436AA 19
57. Befestigen Sie die linke Leitung (24) der linken
Leitung (14) . 58. Befestigen Sie die linke Leitung (24) Laderarm mit der Schelle (25) , der 8.4 x x 1.5 - Unterlegscheibe (22) und der M8x30 - Schraube (23) . 59. Montieren Sie den V erschluss (26) in die linke Leitung (24) .
60. Befestigen Sie die rechte Leitung (27) der rechten
Leitung (15) . 61. Befestigen Sie die rechte Leitung (27) Laderarm mit der Schelle (25) , der 8.4 x x 1.5 - Unterlegscheibe (22) und der M8x30 - Schraube (23) . 62. Montieren Sie den V erschluss (26) in die linke Leitung (27) .
RAIL16TLB1438AB 20
RAIL16TLB1432AA 21
RAIL16TLB1437AA 22
63. Prüfen Sie nach dem Einbau der verschiedenen Bauteile den Füllstand im Hydraulikölbehälter . Füllen Sie mit NEW HOLLAND AMBRA MUL HYDRAU-
LIC TRANSMISSION OIL nach, falls erforderlich. 64. Schließen Sie den Batteriehauptschalter wieder an. 65. Betätigen Sie die Steuerelemente des Tieflöf fel - Anbaugeräts, das System entlüften und prüfen, sie korrekt funktionieren.
4 - MONT AGE
CNH Industrial America - Main 700 State Street Racine, W isconsin United States 53404
SER VICE - T echnical Publications & T ools
GEDRUCKT U.S.A.
© 2019 CNH Industrial America LLC. Alle Rechte vorbehalten
Die auch teilweise V ervielfältigung des T extes bzw . der Abbildungen ist verboten.
CNH Industrial America LLC behält sich das Recht vor , jederzeit und ohne Ankündigung V erbesserungen der Konstruktion oder Änderungen den technischen Daten vorzunehmen, und dies ohne jegliche V erpflichtung, diese V erbesserungen bzw . Änderungen bereits verkauften Maschinen vorzunehmen. Hier enthaltene Spezifikationen, Beschreibungen und Illustrationen entsprechen dem Stand zum Zeitpunkt der V eröf fentlichung, können jedoch jederzeit ohne Ankündigung geändert werden.
Die V erfügbarkeit einiger Modelle und Ausrüstungsstände varriiert je nach Land, in dem die Ausrüstung erworben wird. W eitergehende Informationen bestimmten Produkten erhalten Sie bei Ihrem CNH Industrial-Händler .
CNH Industrial ist eine eingetragene Marke in den USA und vielen anderen Ländern und Eigentum der CNH Industrial N.V ihrer T ochtergesellschaften oder verbundenen Unternehmen oder diese lizenziert.
Alle hier in V erbindung mit W aren und/oder Dienstleistungen von Firmen erwähnten Marken, die nicht Eigentum der CNH Industrial N.V ihrer T ochtergesellschaften oder verbundenen Unternehmen sind oder diese lizenziert wurden, sind Eigentum dieser jeweiligen Firmen.
