Retain the cover plate (F) for reuse

NOTE: The ports the joystick control valve (5A) are marked with “I”, “K”, “MP”, “P” and “T”. 25. Install the connector (6) into the port “I”. 26. Install the connector (6) into the port “K”. 27. Install the elbow fitting (8) into the port “T”. 28. Install the connector (7) into the port “P”. 29. Install the quick coupler (9) into the port “MP”.

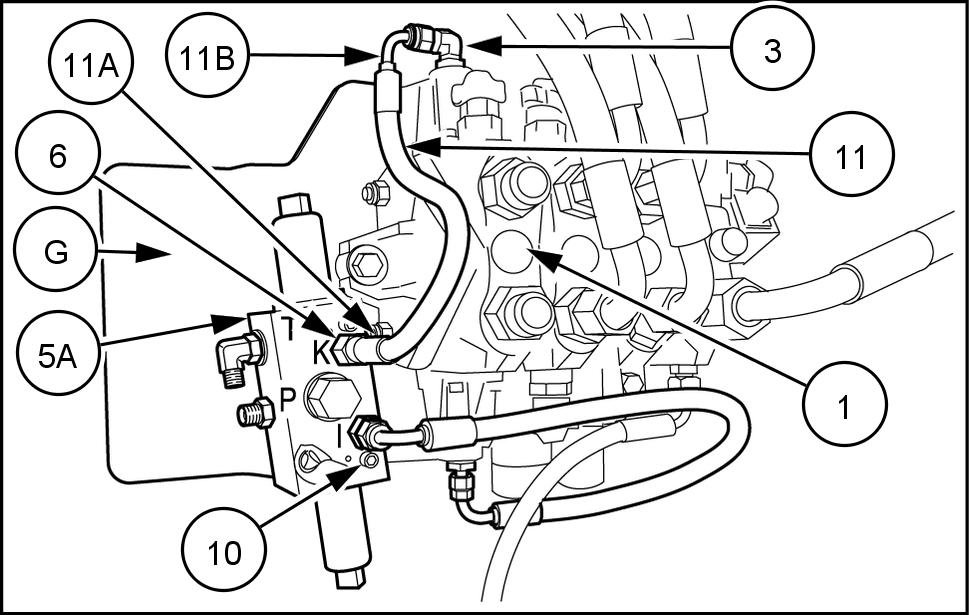

30. Install the joystick control valve (5A) onto the support (G) with the x socket head screws (10) . 31. Connect the straight end 1A) the hose the connector (6) the joystick control valve (5A) shown. 32. Connect the bent end 1B) the hose the elbow fitting (3) the three spool loader control valve (1) shown.

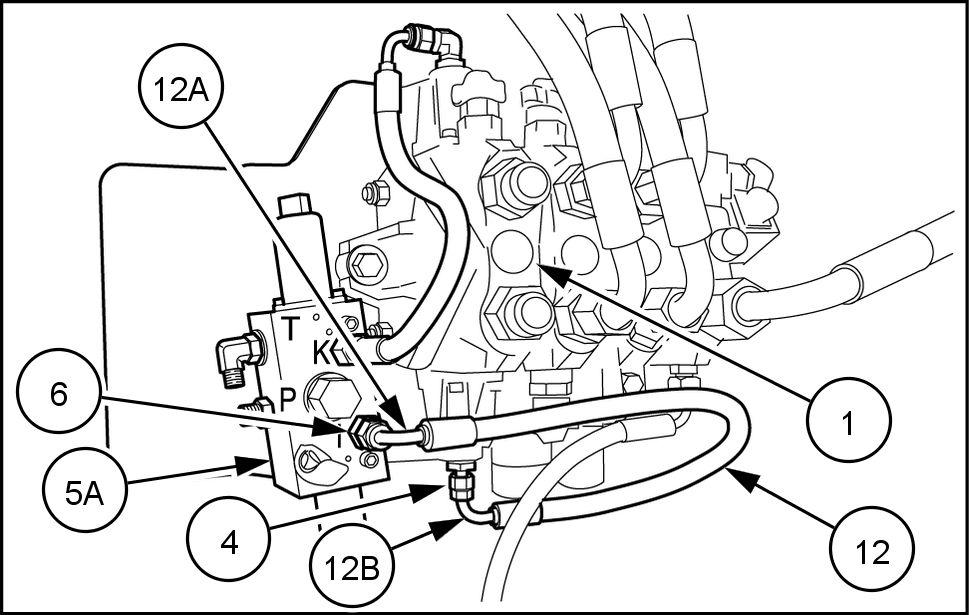

33. Connect the bent end (12A) the hose (12) the connector (6) the joystick control valve (5A) shown. 34. Connect the bent end (12B) the hose (12) the connector (4) the three spool loader control valve (1) shown.

35. Connect the straight end (13A) the hose (13) the elbow fitting (8) the joystick control valve (5A) shown. 36. Connect the bent end (14A) the hose (14) the connector (7) the joystick control valve (5A) shown.

RAIL16TLB1440AB 8

RAIL16TLB1446AB 9

RAIL16TLB1446AB 10

RAIL16TLB1441AB 11

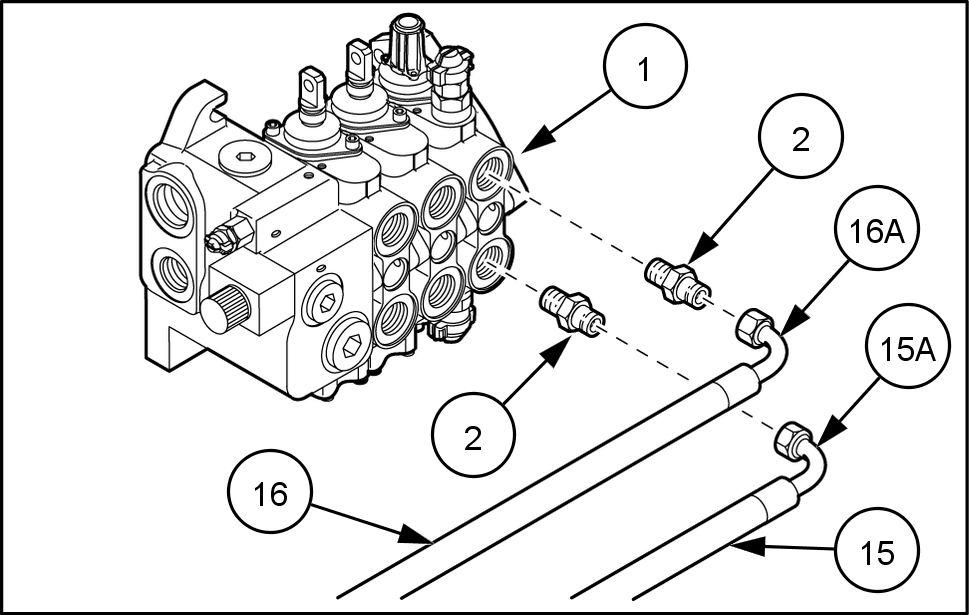

37. Connect the bent end (15A) the left - hand side tube (15) the adapter (2) the three spool loader control valve (1) shown. 38. Connect the bent end (16A) the right - hand side tube (16) the adapter (2) the three spool loader control valve (1) shown. 39. Route the left - hand side tube (15) and the right - hand side tube (16) towards the loader attachment.

40. Remove the existing connection from the port “M” the backhoe control valve (H) . 41. Install the connector (7) into the port “M” the backhoe control valve (H) . 42. Connect the bent end (13B) the hose (13) the connector (7) .

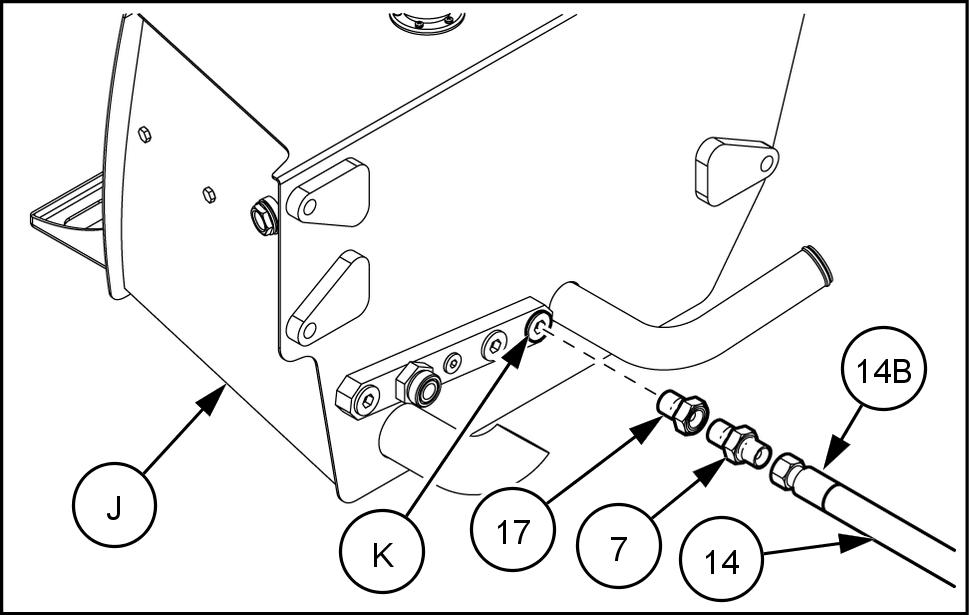

43. Remove the existing plug (K) from the rear part the oil tank. (J) . 44. Install the adapter (17) into the port the oil tank (J) . 45. Install the connector (7) into the adapter (17) . 46. Connect the straight end (14B) the hose (14) the connector (7) .

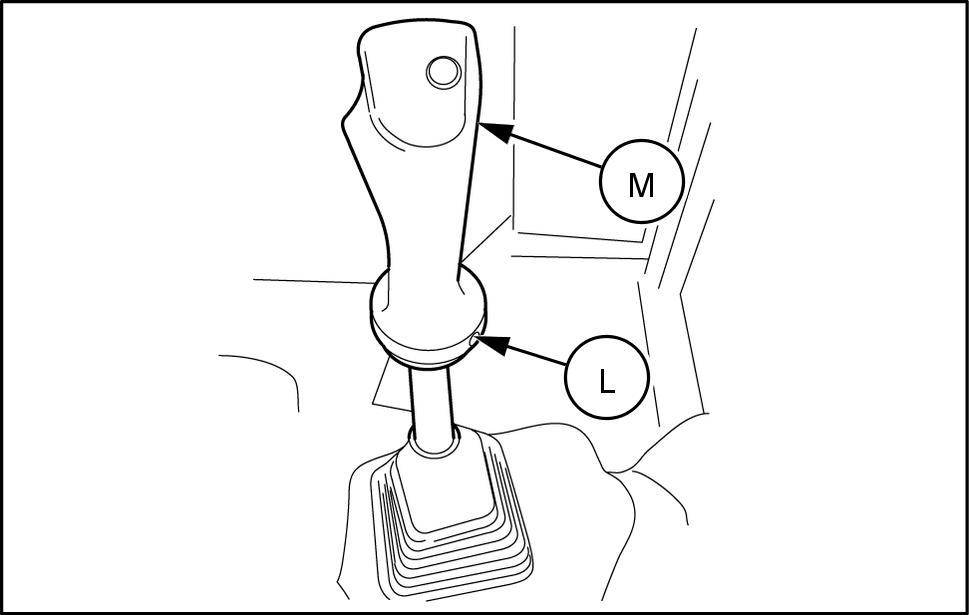

47. Remove the screws (L) . 48. Retain the screws (L) for reuse. 49. Remove the joystick (M) .

RAIL16TLB1424AA 12

RAIL16TLB1442AB 13

RAIL16TLB1443AB 14

RAIL16TLB1427AA 15

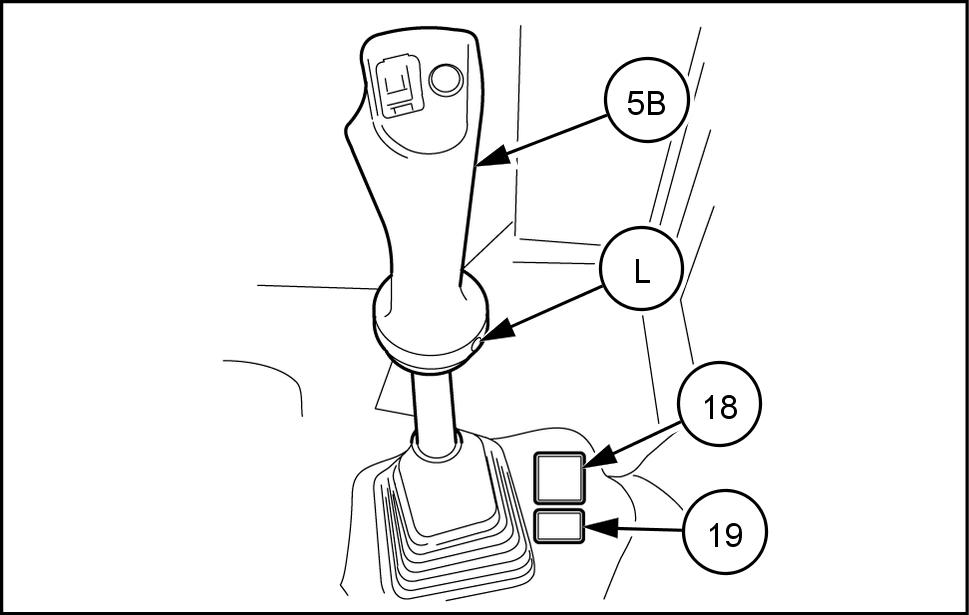

50. Install the joystick (5B) with the screws (L) removed earlier . 51. Install the loader control decal (18) and loader aux control decal (19) .

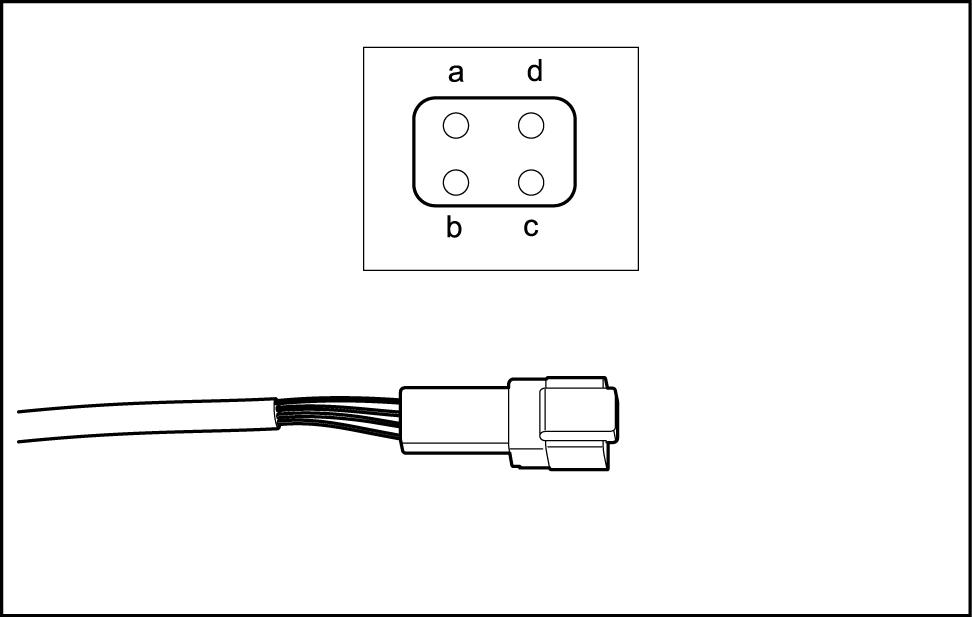

52. For T ractor Loader Backhoes (TLB) with Powershuttle transmission, connect the wires the two pin connector follows:

A. Insert the blue - red wire into the pin “a”.

B. Insert the white - red wire into the pin “b”.

For T ractor Loader Backhoes (TLB) with Powershift transmission, connect the wires the two pin connector follows: A. Insert the white - red wire into the pin “a”. B. Insert the blue - red wire into the pin “b”.

Insert the black wire into the pin “c”.

Insert the orange - black wire into the pin “d”.

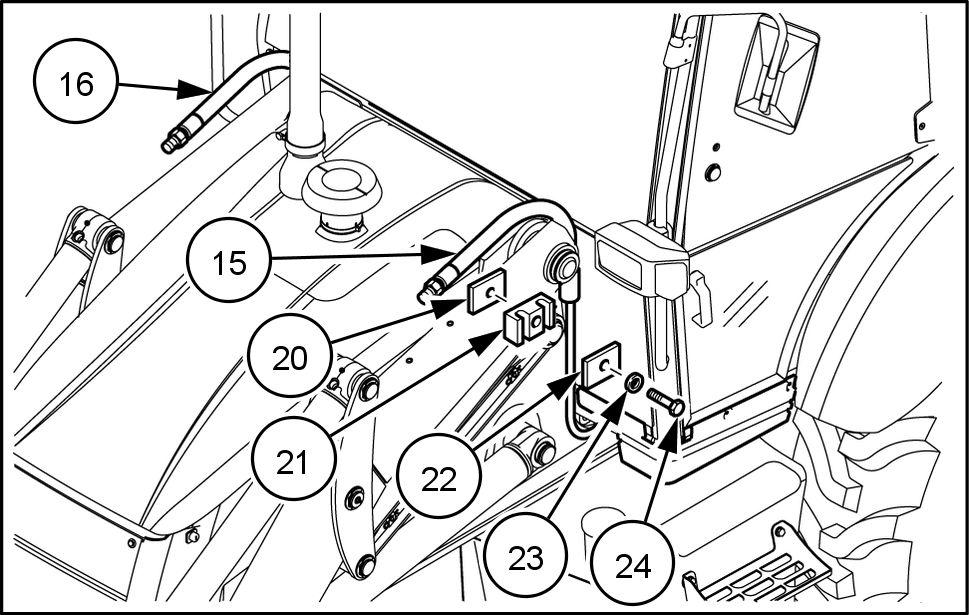

53. Secure the left - hand side tube (15) onto the frame with the plate (20) , the clamp (21) , the plate (22) , the 8.4 x x 1.5 washer (23) and the x bolt (24) . 54. Repeat the step for right - hand side tube (16) .

RAIL16TLB1428AA 16

RAIL16TLB1429AA 17

RAIL16TLB1433AA 18

RAIL16TLB1430AA 19

55. Connect the left - hand side tube (25) the left - hand side tube (15) . 56. Secure the left - hand side tube (25) onto the loader arm with the clamp (26) , the 8.4 x x 1.5 washer (23) and the x bolt (24) . 57. Install the plug (27) into the left - hand side tube (25) .

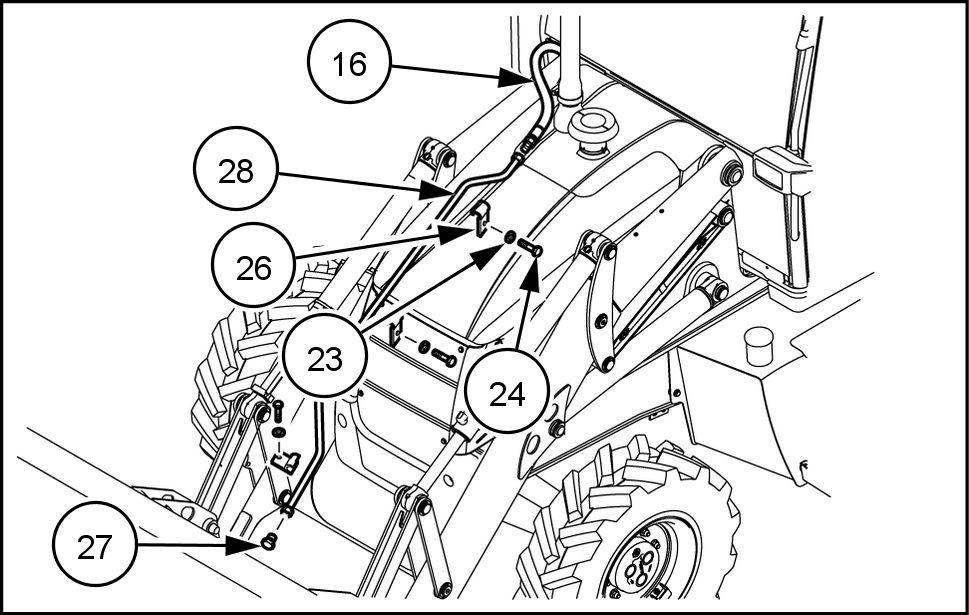

58. Connect the right - hand side tube (28) the right - hand side tube (16) . 59. Secure the right - hand side tube (28) the loader arm with the clamp (26) , the 8.4 x x 1.5 washer (23) and the x bolt (24) . 60. Install the plug (27) into the left - hand side tube (28) .

RAIL16TLB1432AA 20

RAIL16TLB1431AA 21

61. After installing the dif ferent components, check the hydraulic fluid reservoir level. T with NEW HOL-

LAND AMBRA MUL HYDRAULIC TRANS-

MISSION OIL if necessary . 62. Reconnect the battery master switch. 63. Operate the controls the backhoe attachment bleed air and check if they operate correctly .

SER VICE - T echnical Publications & T ools

PRINTED U.S.A.

© 2016 CNH Industrial America LLC.

All rights reserved. part the text illustrations this publication may reproduced.

CNH policy is one continuous improvement and the right change prices, specification equipment any time without notices is reserved.

All data given in this publication is subject production variations. Dimensions and weight are approximate only and the illustrations not necessarily show products in standard condition. For exact information about any particular product, please consult your CNH Dealer .

INSTRUCCIONES INST ALACIÓN

48046548 KIT SISTEMA HIDRÁULICO P ARA CUCHARA 4X1 (MÁQUINAS CON POWER SHUTTLE Y BOMBA CILINDRADA V ARIABLE)

TIEMPO INST ALACIÓN APROXIMADO: 12.0 horas

Rac 48046560_ES Fecha publicación Octubre 2016 SUSTITUYE A 84165091 ES

48046548 - KIT SISTEMA HIDRÁULICO P ARA CUCHARA 4X1 (MÁQUINAS CON POWER SHUTTLE Y BOMBA CILINDRADA V ARIABLE)

NEW HOLLAND CONSTRUCTION

B100B B100BLR 10B B90B B90BLR

1 - INFORMACIÓN DE SEGURIDAD ###_2_###

Mensaje seguridad agrupado

ADVERTENCIA

Peligro aplastamiento entre compartimento del operario salga sin que los brazos cargadora estén apoyados. Apoye los brazos cargadora suelo o acople dispositivo apoyo antes entrar compartimento del operario o salir él. Si cumplen estas instrucciones, pueden producirse muertes o graves lesiones.

W0306B

ADVERTENCIA

Peligro aplastamiento Antes revisar máquina, colóquela una superficie nivelada, acople freno estacionamiento y apague motor . Coloque cuñas tope delante y detrás las ruedas. Si cumplen estas instrucciones, pueden producirse muertes o graves lesiones.

W0350A

2 - CONTENIDO DEL KIT

Descripción general del kit

RAIL16TLB1415GA 1

Elemento Descripción Cantidad Referencia

1 Kit, conversión cargador 2 a 3 correderas 1 87305999 2 Adaptador , ORS 2 85805258 3 Racor acodado, ° , ajust. 37FL 1 85802234 4 Conector , hidráulico 1 85803312 5 Palanca 4x1 control, con válvula, cuchara cargador 1 47775239 6 Conector , hidráulico 2 218 - 5053 7 Conector , hidráulico, corto 37FL 3/8 3 218 - 5057 8 Racor acodado, ° 1 85805318 9 Acoplamiento, diagnóstico, macho, 1/4 pulgadas 1 8582821 1 T ornillo, x 2 14300521 11 Conjunto manguera, 4x1 líneas 1 87486279 Conjunto manguera, abrazadera 1 87303400 Conjunto manguera, abrazadera 1 87303401 Conjunto manguera, 4x1 líneas 1 8730521 1 T ubo izquierdo, cuchara 4 x 1 del brazo del cargador 1 48002074 T ubo derecho, cuchara 4 x 1 del brazo del cargador 1 48002069 Adaptador , saliente 1 85826100 Etiqueta, controles del cargador 1 47489566 Etiqueta, controles auxiliares del cargador 1 47489698 Placa 2 85805340 Bloque abrazadera, hidráulico 2 87525943 Placa 2 85805195 Arandela, Belleville, 8.4 x x 1.5 11 193979 Perno, x 8 16043821 T ubo hidráulico, izquierdo, 4 x brazo acodado alimentación 1 48002057 Sujeción tubo, abrazadera 6 85805247 T apón, hexagonal 2 85803408 T ubo hidráulico, derecho, 4 x brazo acodado alimentación 1 48002062

RAIL16TLB1439GB 2

Elemento Descripción Cantidad Referencia

1 Kit, conversión cargador 2 a 3 correderas 1 87305999 2 Adaptador , ORS 2 85805258 3 Racor acodado, ° , ajust. 37FL 1 85802234 4 Conector , hidráulico 1 85803312 5 Palanca 4x1 control, con válvula, cuchara cargador 1 47775239 6 Conector , hidráulico 2 218 - 5053 7 Conector , hidráulico, corto 37FL 3/8 3 218 - 5057 8 Racor acodado, ° 1 85805318 9 Acoplamiento, diagnóstico, macho, 1/4 pulgadas 1 8582821 1 T ornillo, x 2 14300521 11 Conjunto manguera, 4x1 líneas 1 87486279 Conjunto manguera, abrazadera 1 87303400 Conjunto manguera, abrazadera 1 87303401 Conjunto manguera, 4x1 líneas 1 8730521 1 T ubo izquierdo, cuchara 4 x 1 del brazo del cargador 1 48002074 T ubo derecho, cuchara 4 x 1 del brazo del cargador 1 48002069 Adaptador , saliente 1 85826100 Etiqueta, controles del cargador 1 47489566 Etiqueta, controles auxiliares del cargador 1 47489698 Placa 2 85805340 Bloque abrazadera, hidráulico 2 87525943 Placa 2 85805195 Arandela, Belleville, 8.4 x x 1.5 11 193979 Perno, x 8 16043821 T ubo hidráulico, izquierdo, 4 x brazo acodado alimentación 1 48002057 Sujeción tubo, abrazadera 6 85805247 T apón, hexagonal 2 85803408 T ubo hidráulico, derecho, 4 x brazo acodado alimentación 1 48002062

3 - PREENSAMBLADO

PREP ARACIÓN P ARA MONT AJE

Preparación para montaje

ANTES INST ALAR ESTE KIT , LEA A TENT AMENTE HOJA INSTRUCCIONES

A VISO: Los términos "lado derecho" y "lado izquierdo" utilizados este manual instrucciones refieren lado derecho e izquierdo la máquina desde punto vista del asiento del operario.

Los números referencia y las letras las ilustraciones son los mismos que los números referencia y las letras las instrucciones.

En las instrucciones incluyen especificaciones par apriete especial. Si las instrucciones incluyen especificaciones par apriete, utilice las especificaciones par apriete estándar . Consulte manual servicio o concesionario autorizado necesita conocer las especificaciones par apriete estándar .

Preparación para actualización componentes del kit

Estacione la máquina sobre una superficie nivelada. Coloque algunas cuñas las ruedas para impedir que la máquina mueva. Baje los estabilizadores hasta suelo.

RAIL16TLB1019AA 1

Extienda por completo penetrador y la pluma. Baje brazo hasta que la cuchara está suelo. Pare motor y aplique freno estacionamiento.

RAIL16TLB1020AA 2

Desconecte sistema eléctrico; para ello, ponga interruptor principal la batería la posición apagado. El interruptor principal la batería (A) encuentra compartimento la batería. Cuando interruptor principal la batería está posición vertical, sistema eléctrico está conectado. Cuando interruptor principal la batería inclina a ° , sistema eléctrico desconecta.

En máquinas con controles mecánicos, mueva las palancas control la retroexcavadora todas las direcciones para liberar la presión del circuito hidráulico. En máquinas con control pilotaje: A. Gire la llave contacto hasta la posición "ON" (encendido) y pulse interruptor del sistema control pilotaje situado la torre control piloto. luz verde que indica acoplamiento del sistema control pilotaje debe girar y permanecer encendida. B. Mueva las palancas control la retroexcavadora todas las direcciones para despresurizar los circuitos hidráulicos.

Gire la llave a la posición OFF (apagado).

RAIL16TLB1021AA 3

4 - MONT AJE

SISTEMA HIDRÁULICO P ARA CUCHARA 4X1

Instalación sistema hidráulico para cuchara 4X1

Actualizaciones obligatorias Declaración conformidad

NOT Durante este procedimiento debe vaciar líquido hidráulico. Prepárese para recoger líquido recipiente adecuado y desecharlo correctamente. A VISO: Evite contaminar y limpie todas las conexiones antes desconectar los tubos, las mangueras o los conectores. Después desconectarlos, tapone todos los puertos. A TENCIÓN: El concesionario o la persona que garantice la correcta instalación del "sistema hidráulico la cuchara 4X1" debe certificar correcto montaje fabricante para poder solicitar la actualización la Declaración conformidad la CE.

Consulte manual servicio y desmonte / ice la cabina necesario.

Identifique y desconecte las mangueras (B1) la válvula control del cargador dos secciones (A) .

Identifique y desconecte las mangueras (B2) la válvula control del cargador dos secciones (A) .

Identifique y desconecte la manguera (B3) la válvula control del cargador dos secciones (A) .

Identifique y desconecte las mangueras (B4) la válvula control del cargador dos secciones (A) .

RAIL16TLB1417AA 1

Identifique y desconecte los brazos control (C) la válvula control del cargador dos secciones (A) . Extraiga los pernos (D) . Conserve los pernos (D) para reutilización. Desmonte la válvula control del cargador dos secciones (A) la máquina.

RAIL16TLB1417AA 2

10. Retire los tirantes (E1) y las tuercas (E2) que fijan la válvula control del cargador dos secciones (A) . 1 Extraiga la placa cobertura (F) . 12. Guarde la placa cobertura (F) para utilizarla posteriormente.

RAIL16TLB1419AA 3

13. Instale la tercera válvula control corredera (1A) con los tirantes (1B) . NOT mueva las válvulas para evitar daños las juntas tóricas. 14. Instale la placa cobertura (F) que desmontó anteriormente. 15. Fije la placa cobertura (F) con las tuercas (1C) .

16. Instale los adaptadores (2) los puertos la válvula control del cargador tres correderas (1) como muestra. 17. Instale racor acodado (3) puerto la parte superior la válvula control del cargador tres correderas (1) como muestra. 18. Instale conector (4) puerto situado la parte inferior la válvula control del cargador tres correderas (1) como muestra.

19. Instale la válvula control del cargador tres correderas (1) soporte (G) utilizando los pernos (D) que retiró anteriormente. 20. Identifique y conecte los brazos control (C) la válvula control del cargador tres correderas (1) .

21. Identifique y conecte las mangueras (B2) sus puertos correspondientes la válvula control del cargador tres correderas (1) . 22. Identifique y conecte las mangueras (B1) sus puertos correspondientes la válvula control del cargador tres correderas (1) . 23. Identifique y conecte las mangueras (B4) sus puertos correspondientes la válvula control del cargador tres correderas (1) . 24. Identifique y conecte la manguera (B3) puerto correspondiente la válvula control del cargador tres correderas (1) .

RAIL16TLB1418AA 4

RAIL16TLB1420AA 5

RAIL16TLB1421AA 6

RAIL16TLB1421AA 7

NOT Los puertos la válvula control la palanca mando (5A) están marcados con "I", "K", "MP", "P" y

"T". 25. Instale conector (6) puerto "I". 26. Instale conector (6) puerto "K". 27. Instale racor acodado (8) puerto "T". 28. Instale conector (7) puerto "P". 29. Instale acoplamiento rápido (9) puerto "MP".

30. Instale la válvula control la palanca mando (5A) soporte (G) utilizando los tornillos cabeza hueca x (10) . 31. Conecte extremo recto 1A) la manguera conector (6) la válvula control la palanca mando (5A) , tal y como muestra. 32. Conecte extremo doblado 1B) la manguera racor acodado (3) la válvula control del cargador tres correderas (1) , tal y como muestra.

33. Conecte extremo doblado (12A) la manguera (12) conector (6) la válvula control la palanca mando (5A) , tal y como muestra. 34. Conecte extremo doblado (12B) la manguera (12) conector (4) la válvula control del cargador tres correderas (1) , tal y como muestra.

35. Conecte extremo recto (13A) la manguera (13) racor acodado (8) la válvula control la palanca mando (5A) , tal y como muestra. 36. Conecte extremo doblado (14A) la manguera (14) conector (7) la válvula control la palanca mando (5A) , tal y como muestra.

RAIL16TLB1440AB 8

RAIL16TLB1446AB 9

RAIL16TLB1446AB 10

RAIL16TLB1441AB 11

37. Conecte extremo doblado (15A) del tubo del lado izquierdo (15) adaptador (2) la válvula control del cargador tres correderas (1) , tal y como muestra. 38. Conecte extremo doblado (16A) del tubo del lado derecho (16) adaptador (2) la válvula control del cargador tres correderas (1) , tal y como muestra. 39. Dirija tubo del lado izquierdo (15) y tubo del lado derecho (16) hacia accesorio del cargador .

40. Retire la conexión existente puerto "M" la válvula control la retroexcavadora (H) . 41. Instale conector (7) puerto "M" la válvula control la retroexcavadora (H) . 42. Conecte extremo doblado (13B) la manguera (13) conector (7) .

43. Quite tapón (K) la parte trasera del depósito aceite (J) . 44. Instale adaptador (17) puerto del depósito aceite (J) . 45. Instale conector (7) adaptador (17) . 46. Conecte extremo recto (14B) la manguera (14) conector (7) .

47. Extraiga los tornillos (L) . 48. Guarde los tornillos (L) para utilizarlos posteriormente. 49. Desmonte la palanca mando (M) .

RAIL16TLB1424AA 12

RAIL16TLB1442AB 13

RAIL16TLB1443AB 14

RAIL16TLB1427AA 15

50. Instale la palanca mando (5B) con los tornillos (L) que retiró anteriormente. 51. Instale la etiqueta del control del cargador (18) y la etiqueta del control auxiliar del cargador (19) .

52. En retrocargadoras (TLB) con transmisión Powershuttle, conecte los cables conector dos patillas como indica a continuación:

A. Inserte cable azul - rojo la patilla "a".

B. Inserte cable blanco - rojo la patilla "b".

En retrocargadoras (TLB) con transmisión Powershift, conecte los cables conector dos patillas como indica a continuación: A. Inserte cable blanco - rojo la patilla "a". B. Inserte cable azul - rojo la patilla "b".

Inserte cable negro la patilla "c".

Inserte cable naranja - negro la patilla "d".

53. Fije tubo del lado izquierdo (15) bastidor con la placa (20) , la abrazadera (21) , la placa (22) , la arandela 8.4 x x 1.5 (23) y perno x (24) . 54. Repita paso tubo del lado derecho (16) .

RAIL16TLB1428AA 16

RAIL16TLB1429AA 17

RAIL16TLB1433AA 18

RAIL16TLB1430AA 19

55. Conecte tubo del lado izquierdo (25) tubo del lado izquierdo (15) . 56. Fije tubo del lado izquierdo (25) brazo del cargador con la abrazadera (26) , la arandela 8.4 x x 1.5 (23) y perno x (24) . 57. Instale tapón (27) tubo del lado izquierdo (25) .

58. Conecte tubo del lado derecho (28) tubo del lado derecho (16) . 59. Fije tubo del lado derecho (28) brazo del cargador con la abrazadera (26) , la arandela 8.4 x x 1.5 (23) y perno x (24) . 60. Instale tapón (27) tubo del lado izquierdo (28) .

RAIL16TLB1432AA 20

RAIL16TLB1431AA 21

61. Después instalar los distintos componentes,

compruebe nivel del depósito líquido hidráulico. Si necesario, rellene con NEW HOLLAND AMBRA

MUL HYDRAULIC TRANSMISSION OIL . 62. V uelva a conectar interruptor principal la batería. 63. Maniobre los controles del accesorio la retroexcavadora para purgar aire y para comprobar funcionan correctamente.

SER VICE - T echnical Publications & T ools

IMPRESO EN U.S.A.

© 2016 CNH Industrial America LLC.

T odos los derechos reservados. Queda prohibida la reproducción total o parcial del texto y las ilustraciones del presente manual.

CNH mantiene compromiso mejora constante del producto y, por tanto, reserva derecho modificar los precios, características técnicas y equipos cualquier momento y sin obligación previo aviso.

T odos los datos proporcionados esta publicación están sujetos a variaciones deproducción. Las dimensiones y los pesos son aproximados y las ilustraciones siempre reproducen lasmáquinas sus condiciones normales. Para información detallada sobre cualquier producto, contactar con concesionario CNH más cercano.

INSTRUCTIONS D'INST ALLA TION

48046548 KIT CIRCUIT HYDRAULIQUE POUR GODET 4 X 1 (MACHINES A VEC POWER SHUTTLE ET POMPE A CYLINDREE V ARIABLE)

TEMPS D'INST ALLA TION APPROXIMA TIF : 12.0 heure(s)

Rac 48046560_FR Date publication Octobre 2016 REMPLACE 84165091

48046548 - KIT CIRCUIT HYDRAULIQUE POUR GODET 4 X 1 (MACHINES A VEC POWER SHUTTLE ET POMPE A CYLINDREE V ARIABLE)

NEW HOLLAND CONSTRUCTION

B100B B100BLR 10B B90B B90BLR

1 - INFORMA TION DE SECURITE ###_2_###

Message sécurité regroupé

A VERTISSEMENT

Danger d'écrasement ! pas entrer sortir l'habitacle lorsque les bras chargeur sont pas soutenus. Reposer les bras chargeur sol engager dispositif d'appui avant d'entrer sortir l'habitacle. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.

W0306B

A VERTISSEMENT

Danger d'écrasement ! A vant d'effectuer entretien sous machine, stationnez - sur une surface plane, engagez frein stationnement coupez moteur . Placez des cales devant derrière les pneus. non - respect ces instructions pourrait entraîner des blessures graves, voire mortelles.

W0350A

2 - CONTENU DU KIT

Aperçu kit

RAIL16TLB1415GA 1

Elément Description Quantité Référence pièce

1 Kit, conversion, chargeur à 2/3 tiroirs 1 87305999 2 Adaptateur , ORS 2 85805258 3 Raccord coudé, ° , régl. 37FL 1 85802234 4 Connecteur , hydraulique 1 85803312 5 Manette, avec clapet, godet chargeur 4 x 1 1 47775239 6 Connecteur , hydraulique 2 218 - 5053 7 Connecteur , hydraulique, court 37FL 3/8 3 218 - 5057 8 Raccord coudé, ° 1 85805318 9 Raccord diagnostic, mâle, 1/4 in 1 8582821 1 V is, x 2 14300521 11 Ensemble flexible, ligne 4 x 1 1 87486279 Ensemble flexible, collier 1 87303400 Ensemble flexible, collier 1 87303401 Ensemble flexible, ligne 4 x 1 1 8730521 1 Godet 4 x tube gauche, sur bras chargeur 1 48002074 Godet 4 x tube droit, sur bras chargeur 1 48002069 Adaptateur , bossage 1 85826100 Autocollant, commandes chargeur 1 47489566 Autocollant, commandes aux. chargeur 1 47489698 Plateau 2 85805340 Bloc serrage, hydraulique 2 87525943 Plateau 2 85805195 Rondelle Belleville, 8.4 x x 1.5 11 193979 V is X 8 16043821 T 4 ube, x 1 hydraulique gauche, bras recourbé d'alimentation 1 48002057 Fixation tube, collier 6 85805247 Bouchon, à six pans 2 85803408 T 4 ube, x 1 hydraulique droit, bras recourbé d'alimentation 1 48002062

RAIL16TLB1439GB 2

Elément Description Quantité Référence pièce

1 Kit, conversion, chargeur à 2/3 tiroirs 1 87305999 2 Adaptateur , ORS 2 85805258 3 Raccord coudé, ° , régl. 37FL 1 85802234 4 Connecteur , hydraulique 1 85803312 5 Manette, avec clapet, godet chargeur 4 x 1 1 47775239 6 Connecteur , hydraulique 2 218 - 5053 7 Connecteur , hydraulique, court 37FL 3/8 3 218 - 5057 8 Raccord coudé, ° 1 85805318 9 Raccord diagnostic, mâle, 1/4 in 1 8582821 1 V is, x 2 14300521 11 Ensemble flexible, ligne 4 x 1 1 87486279 Ensemble flexible, collier 1 87303400 Ensemble flexible, collier 1 87303401 Ensemble flexible, ligne 4 x 1 1 8730521 1 Godet 4 x tube gauche, sur bras chargeur 1 48002074 Godet 4 x tube droit, sur bras chargeur 1 48002069 Adaptateur , bossage 1 85826100 Autocollant, commandes chargeur 1 47489566 Autocollant, commandes aux. chargeur 1 47489698 Plateau 2 85805340 Bloc serrage, hydraulique 2 87525943 Plateau 2 85805195 Rondelle Belleville, 8.4 x x 1.5 11 193979 V is X 8 16043821 T 4 ube, x 1 hydraulique gauche, bras recourbé d'alimentation 1 48002057 Fixation tube, collier 6 85805247 Bouchon, à six pans 2 85803408 T 4 ube, x 1 hydraulique droit, bras recourbé d'alimentation 1 48002062

3 - AV ANT -ASSEMBLAGE

PREP ARA TION POUR L'ASSEMBLAGE

Préparation montage

AV ANT MONT AGE KIT , LIRE NOTICE D'INSTRUCTION COMPLETE

A VIS: les mots « droite » « gauche tels qu’ils sont utilisés dans cette instruction, indiquent les côtés droit gauche la machine vus siège conducteur .

Les numéros référence les lettres sur les illustrations sont les mêmes que ceux indiqués dans les instructions.

Les spécifications couple serrage spécial sont incluses dans les instructions. Si tel n'est pas le cas, utiliser les spécifications couple serrage standard.

Référez - vous manuel service contactez votre concessionnaire agréé pour prendre connaissance.

Préparation mise à niveau des composants kit

Stationner la machine sur une surface plane. Placer des cales sous les roues afin d’empêcher le déplacement la machine. Abaisser les stabilisateurs sol.

RAIL16TLB1019AA 1

Déployer complètement le balancier la flèche. Abaisser la flèche jusqu'à que le godet repose sur le sol. Arrêter le moteur serrer le frein stationnement.

RAIL16TLB1020AA 2

Débrancher le circuit électrique mettant le commutateur principal la batterie position désactivée (OFF). commutateur principal la batterie (A) trouve dans le compartiment batterie. Lorsque le commutateur principal la batterie est position verticale, le circuit électrique est connecté. Lorsque le commutateur principal la batterie est incliné à ° , le circuit électrique est déconnecté.

Pour les machines à commande mécanique, déplacer les leviers commande pelleteuse dans toutes les directions pour relâcher toute la pression circuit hydraulique. Pour les machines à commande pilotage : A. T ourner la clé position « » (marche) appuyer sur le commutateur circuit commande pilotage situé sur la tour pilotage. voyant vert indiquant l'engagement circuit commande pilotage doit s'allumer continu. B. Déplacer les leviers commande pelleteuse dans toutes les directions pour relâcher toute la pression circuit hydraulique.

Couper le contact.

RAIL16TLB1021AA 3

4 - ASSEMBLAGE

CIRCUIT HYDRAULIQUE POUR GODET 4X1

Pose circuit hydraulique pour godet 4X1

Mises à jour déclaration conformité obligatoire

REMARQUE: le liquide hydraulique s'écoule pendant cette procédure ; il faut préparer à recueillir le liquide dans récipient adapté le mettre rebut selon la législation vigueur . A VIS: éviter tout risque contamination, nettoyer toutes les connexions avant débrancher les tubes, les flexibles les connecteurs. Boucher tous les orifices après avoir débranché les éléments. A TTENTION: le concessionnaire, la personne responsable l'installation correcte « circuit hydraulique godet 4x1 doit certifier l'installation correcte fabricant, pour demander la mise à jour la Déclaration Conformité CE.

Se reporter manuel service déposer / soulever la cabine nécessaire. Identifier débrancher les flexibles (B1) distributeur chargeur à deux sections (A) . Identifier débrancher les flexibles (B2) distributeur chargeur à deux sections (A) . Identifier débrancher le flexible (B3) distributeur chargeur à deux sections (A) . Identifier débrancher les flexibles (B4) distributeur chargeur à deux sections (A) .

RAIL16TLB1417AA 1

Identifier débrancher les tringleries commande (C) distributeur chargeur à deux sections (A) . Déposer les vis (D) . Conserver les vis (D) pour réutilisation. Déposer le distributeur chargeur à deux sections (A) la machine.

10. Déposer les tirants (E1) les écrous (E2) qui fixent le distributeur chargeur à deux sections (A) . 1 Enlever le couvercle (F) . 12. Conserver la plaque couvercle (F) pour une utilisation ultérieure.

RAIL16TLB1417AA 2

RAIL16TLB1419AA 3

13. Installer le distributeur à trois tiroirs (1A) avec les tirants (1B) . REMARQUE: pas déplacer les distributeurs pour éviter d'endommager les joints toriques. 14. Installer la plaque couvercle (F) déposée auparavant. 15. Fixer la plaque couvercle (F) avec les écrous (1C) .

16. Installer les adaptateurs (2) dans les orifices distributeur chargeur à trois tiroirs (1) , comme illustré. 17. Installer le raccord coudé (3) dans l'orifice sur la partie supérieure distributeur chargeur à trois tiroirs (1) , comme illustré. 18. Installer le connecteur (4) dans l'orifice sur la partie inférieure distributeur chargeur à trois tiroirs (1) , comme illustré.

19. Installer le distributeur chargeur à trois tiroirs (1) sur le support (G) utilisant les vis (D) déposées auparavant. 20. Identifier brancher les tringleries commande (C) distributeur chargeur à trois tiroirs (1) .

21. Identifier brancher les flexibles (B2) aux orifices correspondants distributeur chargeur à trois tiroirs (1) . 22. Identifier brancher les flexibles (B1) aux orifices correspondants distributeur chargeur à trois tiroirs (1) . 23. Identifier brancher les flexibles (B4) aux orifices correspondants distributeur chargeur à trois tiroirs (1) . 24. Identifier brancher le flexible (B3) à l'orifice correspondant distributeur chargeur à trois tiroirs (1) .

RAIL16TLB1418AA 4

RAIL16TLB1420AA 5

RAIL16TLB1421AA 6

RAIL16TLB1421AA 7

REMARQUE: les orifices distributeur manette (5A) sont marqués par « I « K « « P » « T 25. Installer le connecteur (6) dans l'orifice « I 26. Installer le connecteur (6) dans l'orifice « K 27. Installer le raccord coudé (8) dans l'orifice « T 28. Installer le connecteur (7) dans l'orifice « P 29. Installer le raccord rapide (9) dans l'orifice «

30. Installer le distributeur manette (5A) sur le support (G) avec les vis à six pans creux x (10) . 31. Brancher l'extrémité droite 1A) flexible connecteur (6) sur le distributeur manette (5A) , comme illustré. 32. Brancher l'extrémité recourbée 1B) flexible raccord coudé (3) sur le distributeur chargeur à trois tiroirs (1) , comme illustré.

33. Brancher l'extrémité recourbée (12A) flexible (12) connecteur (6) sur le distributeur manette (5A) , comme illustré. 34. Brancher l'extrémité recourbée (12B) flexible (12) connecteur (4) sur le distributeur chargeur à trois tiroirs (1) , comme illustré.

35. Brancher l'extrémité droite (13A) flexible (13) raccord coudé (8) sur le distributeur manette (5A) , comme illustré. 36. Brancher l'extrémité recourbée (14A) flexible (14) connecteur (7) sur le distributeur manette (5A) , comme illustré.

RAIL16TLB1440AB 8

RAIL16TLB1446AB 9

RAIL16TLB1446AB 10

RAIL16TLB1441AB 11

37. Brancher l'extrémité recourbée (15A) tube côté gauche (15) à l'adaptateur (2) sur le distributeur chargeur à trois tiroirs (1) , comme illustré. 38. Brancher l'extrémité recourbée (16A) tube côté droit (16) à l'adaptateur (2) sur le distributeur chargeur à trois tiroirs (1) , comme illustré. 39. Acheminer le tube côté gauche (15) le tube côté droit (16) vers l'accessoire chargeur .

40. Déposer la connexion existante l'orifice « M » sur le distributeur pelleteuse (H) . 41. Installer le connecteur (7) dans l'orifice « M » sur le distributeur pelleteuse (H) . 42. Brancher l'extrémité recourbée (13) flexible (13B) connecteur (7) .

43. Retirer le bouchon existant (K) la partie arrière réservoir d'huile (J) . 44. Installer l'adaptateur (17) dans l'orifice sur le réservoir d'huile (J) . 45. Installer le connecteur (7) dans l'adaptateur (17) . 46. Brancher l'extrémité droite (14) flexible (14B) connecteur (7) .

47. Enlever les vis (L) . 48. Conserver les vis (L) pour une utilisation ultérieure. 49. Déposer la manette (M) .

RAIL16TLB1424AA 12

RAIL16TLB1442AB 13

RAIL16TLB1443AB 14

RAIL16TLB1427AA 15

50. Installer la manette (5B) avec les vis (L) déposées auparavant. 51. Poser l'autocollant la commande chargeur (18) l'autocollant la commande auxiliaire chargeur (19) .

52. Pour les chargeuses - pelleteuses tracteur ractor Loader Backhoes : TLB) avec transmission Powershuttle, brancher les fils connecteur à deux broches comme suit :

A. Insérer le fil bleu - rouge dans la broche « a

B. Insérer le fil blanc - rouge dans la broche « b

Pour les chargeuses - pelleteuses tracteur (TLB) avec transmission Powershuttle, brancher les fils connecteur à deux broches comme suit : A. Insérer le fil blanc - rouge dans la broche « a B. Insérer le fil bleu - rouge dans la broche « b

Insérer le fil noir dans la broche « c

Insérer le fil orange - noir dans la broche « d

53. Fixer le tube côté gauche (15) sur le châssis avec la plaque (20) , le collier (21) , la plaque (22) , la rondelle 8.4 x x 1.5 (23) la vis x (24) . 54. Répéter l'étape pour le tube côté droit (16) .

RAIL16TLB1428AA 16

RAIL16TLB1429AA 17

RAIL16TLB1433AA 18

RAIL16TLB1430AA 19

55. Brancher le tube côté gauche (25) tube côté droit (15) . 56. Fixer le tube côté gauche (25) sur le bras chargeur avec le collier (26) , la rondelle 8.4 x x 1.5 (23) la vis x (24) . 57. Installer le bouchon (27) dans le tube côté gauche (25) .

58. Brancher le tube côté droit (28) tube côté gauche (16) . 59. Fixer le tube côté droit (28) sur le bras chargeur avec le collier (26) , la rondelle 8.4 x x 1.5 (23) la vis x (24) . 60. Installer le bouchon (27) dans le tube côté gauche (28) .

RAIL16TLB1432AA 20

RAIL16TLB1431AA 21

61. Après avoir installé les dif férents composants,

vérifier le niveau liquide hydraulique dans le réservoir .

Ajouter NEW HOLLAND AMBRA MUL -

DRAULIC TRANSMISSION OIL nécessaire. 62. Rebrancher le commutateur principal la batterie. 63. Actionner les commandes l'équipement pelleteuse pour purger l'air pour vérifier elles fonctionnent correctement.

4 - ASSEMBLAGE

SER VICE - T echnical Publications & T ools

IMPRIME EN U.S.A.

© 2016 CNH Industrial America LLC.

T ous droits réservés. Aucune partie texte des illustrations cette publication peut être reproduite.

CNH poursuit une politique d’amélioration permanente ses produits réserve le droit modifier les prix, les spécifications techniques les versions à tout moment, sans préavis.

T outes les données qui figurent dans cette publication sont sujettes à des modifications production. Les dimensions les poids sont fournis à titre indicatif les figures correspondent pas nécessairement à une machine type standard. Pour obtenir des informations plus précises sur votre machine, veuillez consulter votre concessionnaire CNH.

ISTRUZIONI INST ALLAZIONE

48046548 KIT IMPIANT O IDRAULICO PER BENNA 4X1 (MACCHINE CON POWER SHUTTLE E POMP A A CILINDRA TA V ARIABILE)

TEMPO MONT AGGIO APPROSSIMA TIVO: 12.0 ore

Rac 48046560_IT Data pubblicazione Ottobre 2016 SOSTITUISCE 84165091

48046548 - KIT IMPIANT O IDRAULICO PER BENNA 4X1 (MACCHINE CON POWER SHUTTLE E POMP A A CILINDRA TA V ARIABILE)

NEW HOLLAND CONSTRUCTION

B100B B100BLR 10B B90B B90BLR

1 - INFORMAZIONI DI SICUREZZA ###_2_###

Messaggi sicurezza raggruppati

A VVERTENZA

Pericolo schiacciamento! Non entrare o uscire dal posto guida caso bracci del caricatore non supportati. Poggiare i bracci del caricatore a terra o innestare dispositivo supporto prima entrare o uscire dal posto guida. mancata osservanza tali indicazioni potrebbe causare infortuni gravi o mortali.

W0306B

A VVERTENZA

Pericolo schiacciamento! Prima eseguire operazioni manutenzione sotto macchina, collocarla una superficie piana, innestare freno stazionamento e spegnere motore. Collocare dei blocchi davanti e dietro pneumatici. mancata osservanza tali indicazioni potrebbe causare infortuni gravi o mortali.

W0350A

2 - CONTENUT O DEL KIT

Descrizione generale del kit

RAIL16TLB1415GA 1

Componente Descrizione Quantità Riferimento parte

1 Kit, conversione caricatore 2 a 3 spole 1 87305999 2 Adattatore, ORS 2 85805258 3 Raccordo a gomito, ° , reg. 37FL 1 85802234 4 Raccordo, idraulico 1 85803312 5 Joystick, con distributore, benna caricatore 4 x 1 1 47775239 6 Raccordo, idraulico 2 218 - 5053 7 Raccordo, idraulico, corto 37FL 3/8 3 218 - 5057 8 Raccordo a gomito, ° 1 85805318 9 Accoppiatore, diagnostico, maschio, 1/4 in 1 8582821 1 V ite, x 2 14300521 11 Complessivo tubo flessibile, linea 4 x 1 1 87486279 Complessivo tubo flessibile, fermo 1 87303400 Complessivo tubo flessibile, fermo 1 87303401 Complessivo tubo flessibile, linea 4 x 1 1 8730521 1 T ubo benna 4 x 1 SX braccio del caricatore 1 48002074 T ubo benna 4 x 1 sul braccio del caricatore 1 48002069 Adattatore, borchia 1 85826100 Decalcomania, comandi del caricatore 1 47489566 Decalcomania, comandi ausiliari del caricatore 1 47489698 Piastra 2 85805340 Blocco fissaggio, idraulico 2 87525943 Piastra 2 85805195 Rondella, Belleville, 8.4 x x 1.5 11 193979 Bullone, x 8 16043821 T ubo piegato, idraulico SX, alimentazione braccio 4 x 1 1 48002057 Fissaggio tubo, fermo 6 85805247 T appo, esagonale 2 85803408 T ubo piegato, idraulico DX, alimentazione braccio 4 x 1 1 48002062

RAIL16TLB1439GB 2

Componente Descrizione Quantità Riferimento parte

1 Kit, conversione caricatore 2 a 3 spole 1 87305999 2 Adattatore, ORS 2 85805258 3 Raccordo a gomito, ° , reg. 37FL 1 85802234 4 Raccordo, idraulico 1 85803312 5 Joystick, con distributore, benna caricatore 4 x 1 1 47775239 6 Raccordo, idraulico 2 218 - 5053 7 Raccordo, idraulico, corto 37FL 3/8 3 218 - 5057 8 Raccordo a gomito, ° 1 85805318 9 Accoppiatore, diagnostico, maschio, 1/4 in 1 8582821 1 V ite, x 2 14300521 11 Complessivo tubo flessibile, linea 4 x 1 1 87486279 Complessivo tubo flessibile, fermo 1 87303400 Complessivo tubo flessibile, fermo 1 87303401 Complessivo tubo flessibile, linea 4 x 1 1 8730521 1 T ubo benna 4 x 1 SX braccio del caricatore 1 48002074 T ubo benna 4 x 1 sul braccio del caricatore 1 48002069 Adattatore, borchia 1 85826100 Decalcomania, comandi del caricatore 1 47489566 Decalcomania, comandi ausiliari del caricatore 1 47489698 Piastra 2 85805340 Blocco fissaggio, idraulico 2 87525943 Piastra 2 85805195 Rondella, Belleville, 8.4 x x 1.5 11 193979 Bullone, x 8 16043821 T ubo piegato, idraulico SX, alimentazione braccio 4 x 1 1 48002057 Fissaggio tubo, fermo 6 85805247 T appo, esagonale 2 85803408 T ubo piegato, idraulico DX, alimentazione braccio 4 x 1 1 48002062

3 - PRE-ASSEMBLAGGIO

OPERAZIONI PRELIMINARI PER MONT AGGIO

Operazioni preliminari per montaggio

PRIMA MONT ARE QUEST O KIT LEGGERE FOGLIO ISTRUZIONI COMPLET O

A VVISO: i termini “lato destro” e “lato sinistro” utilizzati in queste istruzioni, indicano i lati destro e sinistro della macchina visti dal sedile dell'operatore.

I numeri e le lettere riferimento sulle figure sono identici numeri e alle lettere riferimento nelle istruzioni. istruzioni includono specifiche coppia speciali. Se le specifiche coppia non sono incluse nelle istruzioni, utilizzare specifiche coppia standard. V edere il manuale d'of ficina o rivolgersi a concessionario autorizzato per le specifiche coppia standard.

Preparazione dell'aggiornamento con i componenti del kit

Parcheggiare la macchina terreno piano. Bloccare le ruote con dei cunei in modo tale che la macchina non muova. Abbassare gli stabilizzatori suolo.

RAIL16TLB1019AA 1

Estendere completamente il penetratore e il braccio. Abbassare il braccio finché la benna non tocca il suolo. Arrestare il motore inserire il freno stazionamento.

RAIL16TLB1020AA 2

Scollegare l'impianto elettrico portando l'interruttore staccabatteria OFF . L'interruttore staccabatteria (A) trova nel vano batteria. Quando l'interruttore staccabatteria è in posizione verticale, l'impianto elettrico è collegato. Quando l'interruttore staccabatteria è inclinato a ° , l'impianto elettrico

è scollegato.

Nelle macchine a controllo meccanico, spostare le leve comando del retroescavatore in tutte le direzioni per rilasciare l'eventuale pressione del circuito idraulico. Per le macchine con comando pilota: A. Portare la chiave in posizione "ON" e premere l'interruttore del sistema comando pilota situato sulla torre pilota. spia verde che indica l'innesto del sistema comando pilota deve rimanere accesa. B. Spostare le leve comando del retroescavatore in tutte le direzioni per rilasciare l'eventuale pressione del circuito idraulico.

Portare la chiave in posizione "OFF".

RAIL16TLB1021AA 3

4 - MONT AGGIO

IMPIANT O IDRAULICO PER BENNA 4X1

Montaggio dell'impianto idraulico per benna 4X1

Aggiornamenti obbligatori della Dichiarazione conformità

NOT durante questa procedura viene rilasciato del fluido idraulico, quindi prepararsi a raccoglierlo in contenitore adatto e a smaltirlo in modo adeguato. A VVISO: evitare contaminazioni, pulire tutti i collegamenti prima scollegare i tubi, i tubi flessibili o i raccordi. Chiudere o tappare tutti gli attacchi dopo aver scollegato i tubi. A TTENZIONE: il concessionario o la persona che garantisce il corretto montaggio "dell'impianto idraulico per benne 4X1" deve certificare il corretto assemblaggio produttore, fine chiedere l'aggiornamento della Dichiarazione conformità CE.

Fare riferimento manuale d'of ficina e smontare / sollevare la cabina, necessario.

Individuare e scollegare i tubi flessibili (B1) dal distributore idraulico a due sezioni del caricatore (A) .

Individuare e scollegare i tubi flessibili (B2) dal distributore idraulico a due sezioni del caricatore (A) .

Individuare e scollegare il tubo flessibile (B3) dal distributore idraulico a due sezioni del caricatore (A) .

Individuare e scollegare i tubi flessibili (B4) dal distributore idraulico a due sezioni del caricatore (A) .

RAIL16TLB1417AA 1

Individuare e scollegare i tiranti controllo (C) dal distributore idraulico a due sezioni del caricatore (A) . Smontare i bulloni (D) . Conservare i bulloni (D) per riutilizzarli in seguito. Smontare il distributore idraulico a due sezioni del caricatore (A) dalla macchina.

RAIL16TLB1417AA 2

10. Smontare i tiranti (E1) e i dadi (E2) che fissano il distributore idraulico a due sezioni del caricatore (A) . 1 Smontare la piastra copertura (F) . 12. Conservare la piastra copertura (F) per poterla riutilizzare.

RAIL16TLB1419AA 3

13. Montare il terzo distributore idraulico a spole (1A) con i tiranti (1B) . NOT Non spostare i distributori per evitare danneggiare gli Oring. 14. Montare la piastra copertura (F) smontata prima. 15. Fissare la piastra copertura (F) con i dadi (1C) .

16. Montare gli adattatori (2) sugli attacchi del distributore idraulico a tre spole (1) , come mostrato. 17. Montare il raccordo a gomito (3) nell'attacco sul lato superiore del distributore idraulico a tre spole (1) , come mostrato. 18. Montare il raccordo (4) nell'attacco sul lato inferiore del distributore idraulico a tre spole (1) , come mostrato.

19. Montare il distributore idraulico a tre spole (1) sul supporto (G) con i bulloni (D) smontati in precedenza. 20. Identificare e collegare i tiranti comando (C) sul distributore idraulico a tre spole (1) .

21. Identificare e collegare i tubi flessibili (B2) sui rispettivi attacchi del distributore idraulico a tre spole (1) . 22. Identificare e collegare i tubi flessibili (B1) sui rispettivi attacchi del distributore idraulico a tre spole (1) . 23. Identificare e collegare i tubi flessibili (B4) sui rispettivi attacchi del distributore idraulico a tre spole (1) . 24. Identificare e collegare il tubo flessibile (B3) sul rispettivo attacco del distributore idraulico a tre spole (1) .

RAIL16TLB1418AA 4

RAIL16TLB1420AA 5

RAIL16TLB1421AA 6

RAIL16TLB1421AA 7

NOT Gli attacchi del distributore idraulico del joystick (5A) sono contrassegnati con "I", "K", "MP", "P" e "T". 25. Montare il raccordo (6) sull'attacco "I". 26. Montare il raccordo (6) sull'attacco "K". 27. Montare il raccordo a gomito (8) sull'attacco "T". 28. Montare il raccordo (7) sull'attacco "P". 29. Montare l'attacco rapido (9) sull'attacco "MP".

30. Montare il distributore idraulico del joystick (5A) sul supporto (G) con le viti a testa esagonale incassata x (10) . 31. Collegare l'estremità dritta 1A) del tubo flessibile raccordo (6) sul distributore idraulico del joystick (5A) , come mostrato. 32. Collegare l'estremità piegata 1B) del tubo flessibile raccordo a gomito (3) sul distributore idraulico a tre spole (1) , come mostrato.

33. Collegare l'estremità piegata (12A) del tubo flessibile (12) raccordo (6) sul distributore idraulico del joystick (5A) , come mostrato. 34. Collegare l'estremità piegata (12B) del tubo flessibile (12) raccordo (4) sul distributore idraulico a tre spole (1) , come mostrato.

35. Collegare l'estremità dritta (13A) del tubo flessibile (13) raccordo a gomito (8) sul distributore idraulico del joystick (5A) , come mostrato. 36. Collegare l'estremità piegata (14A) del tubo flessibile (14) raccordo (7) sul distributore idraulico del joystick (5A) , come mostrato.

RAIL16TLB1440AB 8

RAIL16TLB1446AB 9

RAIL16TLB1446AB 10

RAIL16TLB1441AB 11

37. Collegare l'estremità piegata (15A) del tubo lato sinistro (15) all'adattatore (2) sul distributore idraulico a tre spole (1) , come mostrato. 38. Collegare l'estremità piegata (16A) del tubo lato destro (16) all'adattatore (2) sul distributore idraulico a tre spole (1) , come mostrato. 39. Disporre il tubo lato sinistro (15) e il tubo lato destro (16) verso il caricatore.

40. Smontare il raccordo dall'attacco "M" sul distributore idraulico del retroescavatore (H) . 41. Montare il raccordo (7) sull'attacco "M" del distributore idraulico del retroescavatore (H) . 42. Collegare l'estremità piegata (13B) del tubo flessibile (13) raccordo (7) .

43. Smontare il tappo (K) dal lato posteriore del serbatoio dell'olio (J) . 44. Montare l'adattatore (17) nell'attacco del serbatoio dell'olio (J) . 45. Montare il raccordo (7) sull'adattatore (17) . 46. Collegare l'estremità dritta (14B) del tubo flessibile (14) raccordo (7) .

47. Rimuovere le viti (L) . 48. Conservare le viti (L) per riutilizzarle in seguito. 49. Montare il joystick (M) .

RAIL16TLB1424AA 12

RAIL16TLB1442AB 13

RAIL16TLB1443AB 14

RAIL16TLB1427AA 15

50. Montare il joystick (5B) con le viti (L) rimosse in precedenza. 51. Montare la decalcomania dei comandi del caricatore (18) e la decalcomania dei comandi ausiliari del caricatore (19) .

52. Sulle terne, T ractor Loader Backhoes (TLB) con trasmissione Powershuttle, collegare i fili connettore a due pin, come indicato seguito:

A. Inserire il filo blu - rosso nel pin "a".

B. Inserire il filo bianco - rosso nel pin "b".

Sulle terne, T ractor Loader Backhoes (TLB) con trasmissione Powershift, collegare i fili connettore a due pin, come indicato seguito: A. Inserire il filo bianco - rosso nel pin "a". B. Inserire il filo blu - rosso nel pin "b".

Inserire il filo nero nel pin "c".

Inserire il filo arancione - nero nel pin "d".

53. Fissare il tubo lato sinistro (15) sul telaio con la piastra (20) , il fermo (21) , la piastra (22) , la rondella 8.4 x x 1.5 (23) e il bullone x (24) . 54. Ripetere il passo per il tubo lato destro (16) .

RAIL16TLB1428AA 16

RAIL16TLB1429AA 17

RAIL16TLB1433AA 18

RAIL16TLB1430AA 19

55. Collegare il tubo lato sinistro (25) tubo lato sinistro (15) . 56. Fissare il tubo lato sinistro (25) sul braccio del caricatore con il fermo (26) , la rondella 8.4 x x 1.5 (23) e il bullone x (24) . 57. Montare il tappo (27) sul tubo lato sinistro (25) .

58. Collegare il tubo lato destro (28) tubo lato destro (16) . 59. Fissare il tubo lato destro (28) sul braccio del caricatore con il fermo (26) , la rondella 8.4 x x 1.5 (23) e il bullone x (24) . 60. Montare il tappo (27) sul tubo lato sinistro (28) .

RAIL16TLB1432AA 20

RAIL16TLB1431AA 21

61. Dopo aver montato i vari componenti, controllare il livello del serbatoio del fluido idraulico. Rabboccare con NEW HOLLAND AMBRA MUL HYDRAU-

LIC TRANSMISSION OIL necessario. 62. Ricollegare l'interruttore staccabatteria. 63. Azionare i comandi del retroescavatore per spurgare l'aria e per verificare funzionano correttamente.

4 - MONT AGGIO

SER VICE - T echnical Publications & T ools

ST AMP ATO U.S.A.

© 2016 CNH Industrial America LLC.

T utti i diritti riservati. Nessuna parte del testo e nemmeno le illustrazioni questa pubblicazione possono essere riprodotte.

politica della CNH è tesa continuomiglioramento dei propri prodotti, riservandosi nello stessotempo il diritto modificare i prezzi, le specifiche tecniche o gli allestimenti, in qualsiasi momento, senza obbligo preavviso.

T utti i dati forniti in questa pubblicazione sono soggetti a variazioni produzione. dimensioni e i pesi sono indicativi e le illustrazioni non rappresentano necessariamente i prodotti nelle loro condizioni standard. Per informazioni accurate qualsiasi prodotto, prega contattare il proprio concessionario CNH.

INST ALLA TIONSANWEISUNG

48046548 HYDRAULIKSYSTEMSA FÜR 4 1 SCHAUFEL (MASCHINEN MIT POWER SHUTTLE UND VERSTELLPUMPE)

UNGEFÄHRE EINBAUZEIT : 12.0 Stunden

Rac 48046560_DE Ausgabedatum Oktober 2016 ERSETZT 84165091

48046548 - HYDRAULIKSYSTEMSA FÜR 4 1 SCHAUFEL (MASCHINEN MIT POWER SHUTTLE UND VERSTELLPUMPE)

NEW HOLLAND CONSTRUCTION

B100B B100BLR 10B B90B B90BLR

1 - SICHERHEITSINFORMA TIONEN ###_2_###

Gruppierte Sicherheitsmeldung

W ARNUNG

Quetschgefahr! Betreten oder verlassen Sie die Fahrerkabine nicht, solange die Laderarme nicht abgestützt sind.

Legen Sie die Laderarme auf dem Boden ab, oder rasten Sie die Stützvorrichtung ein, bevor Sie die Fahrerkabine betreten oder verlassen. Die Nichtbeachtung kann schweren oder tödlichen V erletzungen führen.

W0306B

W ARNUNG

Quetschgefahr! Stellen Sie die Maschine vor der Durchführung von W artungsarbeiten unter der Maschine auf ebenem Untergrund ab, aktivieren Sie die Feststellbremse, und stellen Sie den Motor ab. Platzieren Sie Blöcke vor und hinter den Rädern. Die Nichtbeachtung kann schweren oder tödlichen V erletzungen führen.

W0350A

2 - TZINHAL T

Übersicht Montagesatz

RAIL16TLB1415GA 1

Gegenstand Beschreibung Anzahl T eilereferenz 1 Umbausatz 2- auf - 3Schieber 1 87305999 2 Adapter , ORS 2 85805258

3 Winkelstück, ° , Einst. 37FL 1 85802234 4 Hydraulikverbinder 1 85803312 5 Joystick mit V entil, 4x1 - Laderschaufel 1 47775239 6 Hydraulikverbinder 2 218 - 5053 7 Steckverbinder , Hydraulik, kurz, 37FL 3/8 3 218 - 5057

8 Winkelstück, ° 1 85805318 9 Kupplung, Diagnose, Stecker , 1/4 Zoll 1 8582821 1 Schraube, x 2 14300521 11 Schlauchbaugruppe, 4-x-1- Leitung 1 87486279 Schlauchbaugruppe, Schelle 1 87303400 Schlauchbaugruppe, Schelle 1 87303401 Schlauchbaugruppe, 4-x-1- Leitung 1 8730521 1 Rohr LH, 4-x-1- Schaufel Laderarm 1 48002074 Rohr RH, 4-x-1- Schaufel Laderarm 1 48002069 Adapter , Auge 1 85826100 Aufkleber , Bedienelemente des Laders 1 47489566 Aufkleber , Zusatzbedienelemente des Laders 1 47489698 Platte 2 85805340 Klemmblock, Hydraulik 2 87525943 Platte 2 85805195 Unterlegscheibe, T ellerfeder , 8,4 x x 1,5 11 193979 Schraube, x 8 16043821 Rohr , Hydraulik LH, 4-x-1- Zuführbiegearm 1 48002057 Rohrbefestigung, Schelle 6 85805247 V erschlussschraube, Innensechskant 2 85803408 Rohr , Hydraulik RH, 4-x-1- Zuführbiegearm 1 48002062

RAIL16TLB1439GB 2

Gegenstand Beschreibung Anzahl T eilereferenz 1 Umbausatz 2- auf - 3Schieber 1 87305999 2 Adapter , ORS 2 85805258

3 Winkelstück, ° , Einst. 37FL 1 85802234 4 Hydraulikverbinder 1 85803312 5 Joystick mit V entil, 4x1 - Laderschaufel 1 47775239 6 Hydraulikverbinder 2 218 - 5053 7 Steckverbinder , Hydraulik, kurz, 37FL 3/8 3 218 - 5057

8 Winkelstück, ° 1 85805318 9 Kupplung, Diagnose, Stecker , 1/4 Zoll 1 8582821 1 Schraube, x 2 14300521 11 Schlauchbaugruppe, 4-x-1- Leitung 1 87486279 Schlauchbaugruppe, Schelle 1 87303400 Schlauchbaugruppe, Schelle 1 87303401 Schlauchbaugruppe, 4-x-1- Leitung 1 8730521 1 Rohr LH, 4-x-1- Schaufel Laderarm 1 48002074 Rohr RH, 4-x-1- Schaufel Laderarm 1 48002069 Adapter , Auge 1 85826100 Aufkleber , Bedienelemente des Laders 1 47489566 Aufkleber , Zusatzbedienelemente des Laders 1 47489698 Platte 2 85805340 Klemmblock, Hydraulik 2 87525943 Platte 2 85805195 Unterlegscheibe, T ellerfeder , 8,4 x x 1,5 11 193979 Schraube, x 8 16043821 Rohr , Hydraulik LH, 4-x-1- Zuführbiegearm 1 48002057 Rohrbefestigung, Schelle 6 85805247 V erschlussschraube, Innensechskant 2 85803408 Rohr , Hydraulik RH, 4-x-1- Zuführbiegearm 1 48002062

3 - VORMONT AGE

VORBEREITUNG ZUR MONT AGE

V orbereitung für die Montage

LESEN SIE DIESE ANWEISUNG UNBEDINGT VOLLSTÄNDIG DURCH, BEVOR SIE MIT DER MONT AGE DIESES TZES BEGINNEN.

HINWEIS: W enn in dieser Betriebsanleitung die Begriffe „rechts“ und „links“ verwendet werden, ist damit die rechte bzw . linke Maschinenseite vom Fahrersitz aus gesehen gemeint.

Referenznummern und - buchstaben auf Abbildungen sind die gleichen wie die Referenznummern und - buchstaben in den Anweisungen.

Besondere Drehmomentangaben sind im Anweisungstext enthalten. Sollten in den Anweisungen keine Drehmomentangaben genannt werden, gelten die Standard -

Drehmomentangaben. Die Standard - Drehmomentangaben sind im W artungshandbuch finden oder können bei einem V ertragshändler erfragt werden.

V orbereitung für die Aktualisierung von Bauteilen Satz

Stellen Sie die Maschine auf ebenem Boden ab. Sichern Sie die Räder der Maschine mit Unterlegkeilen, sodass keine Bewegung möglich ist. Senken Sie die Abstützungen auf den Boden ab.

RAIL16TLB1019AA 1

Fahren Sie den Pendelarm und den Ausleger vollständig aus. Senken Sie den Ausleger ab, bis der Löf fel auf dem Boden ist. Den Motor abstellen und die Feststellbremse betätigen.

RAIL16TLB1020AA 2

T rennen Sie die elektrische Anlage ab, indem Sie den Batteriehauptschalter auf OFF (AUS) stellen. Der Batteriehauptschalter (A) befindet sich im Batteriefach. W enn der Batteriehauptschalter in senkrechter Position steht, ist die elektrische Anlage verbunden. W enn der Batteriehauptschalter auf ° gekippt ist, ist die elektrische Anlage getrennt.

Bei Maschinen mit mechanischer Steuerung bewegen Sie die Tieflöf felstellhebel in alle Richtungen, vorhandene Hydraulikkreislaufdrücke abzulassen. Für Maschinen mit V orsteuerung: A. Drehen Sie den Zündschlüssel in die Stellung „ON“ („EIN“), und drücken Sie den V orsteuerungssystemschalter V orsteuerungsturm. Eine grüne Leuchte, die die Aktivierung des V orsteuerungssystems anzeigt, muss aufleuchten und eingeschaltet bleiben. B. Bewegen Sie die Tieflöf felsteuerhebel in alle Richtungen, den Druck in allen Hydraulikkreisen abzubauen.

Drehen Sie den Zündschalter in die Stellung „OFF“ („AUS“).

RAIL16TLB1021AA 3

4 - MONT AGE

HYDRAULIKSYSTEM FÜR 4X1-SCHAUFEL

Montage des Hydrauliksystems für die 4x1 - Schaufel

Aktualisierungen der obligatorischen Konformitätserklärung

HINWEIS: Hydrauliköl wird während des V erfahrens freigesetzt. Sorgen Sie dafür , dass Flüssigkeit in einen geeigneten Behälter geleitet wird und ordnungsgemäß entsorgt wird. HINWEIS: V ermeiden Sie das Eindringen von V erunreinigungen, reinigen Sie alle Anschlüsse vor dem T rennen von Rohrverbindungen, Schläuchen oder Steckverbindern. V erschließen Sie alle Anschlüsse nach dem T rennen. ACHTUNG: Der V ertragshändler oder der Beauftragte, der den korrekten Einbau des „4X1 Löffelhydrauliksystem“ gewährleistet, muss dem Hersteller den korrekten Einbau bescheinigen, die Aktualisierung der EG - Konformitätserklärung anzufordern.

Schlagen Sie im W artungshandbuch nach und entfernen / heben Sie ggf. die Kabine an.

Ermitteln und trennen Sie die Schläuche (B1) von den zwei Abschnitten des Lader - Steuerventils (A) .

Ermitteln und trennen Sie die Schläuche (B2) von den zwei Abschnitten des Lader - Steuerventils (A) .

Ermitteln und trennen Sie den Schlauch (B3) von den zwei Abschnitten des Lader - Steuerventils (A) .

Ermitteln und trennen Sie die Schläuche (B4) von den zwei Abschnitten des Lader - Steuerventils (A) .

RAIL16TLB1417AA 1

Ermitteln und trennen Sie die Steuergestänge (C) von den beiden Abschnitt des Lader - Steuerventils (A) . Entfernen Sie die Schrauben (D) . Bewahren Sie die Schrauben (D) für die Wiederverwendung auf. Entfernen Sie die beiden Abschnitte des Lader - Steuerventils (A) von der Maschine.

RAIL16TLB1417AA 2

10. Entfernen Sie die Spurstangen (E1) und die Muttern (E2) , mit denen die beiden Abschnitte des

Lader - Steuerventils (A) gesichert sind. 1 Entfernen Sie die Abdeckplatte (F) . 12. Bewahren Sie die Abdeckplatte (F) für die Wiederverwendung auf.

RAIL16TLB1419AA 3

13. Montieren Sie das Steuerventil (1A) des dritten Schiebers mit den Zugstangen (1B) . HINWEIS: V erschieben Sie nicht die V entile, damit Schäden den O- Ringen vermieden werden. 14. Montieren Sie die Abdeckplatte (F) , die Sie zuvor entfernt haben. 15. Befestigen Sie die Abdeckplatte (F) mit den Muttern (1C) .

16. Montieren Sie die Adapter (2) in den Anschlüssen des

Lader - Steuerventils mit drei Schiebern (1) wie dargestellt. 17. Montieren Sie das Winkelstück (3) im Anschluss der Oberseite des Lader - Steuerventils mit drei Schiebern (1) wie dargestellt. 18. Montieren Sie den Steckverbinder (4) in dem Anschluss der Unterseite des Lader - Steuerventils mit drei Schiebern (1) wie dargestellt.

19. Montieren Sie das Lader - Steuerventil mit drei Schiebern (1) der Stütze (G) , verwenden Sie hierzu die zuvor entfernten Schrauben (D) . 20. Ermitteln und verbinden Sie die Steuergestänge (C)

Lader - Steuerventil mit drei Schiebern (1) .

21. Ermitteln und schließen Sie die Schläuche (B2) den korrekten Anschlüssen Lader - Steuerventil mit drei Schiebern (1) an. 22. Ermitteln und schließen Sie die Schläuche (B1) den korrekten Anschlüssen Lader - Steuerventil mit drei Schiebern (1) an. 23. Ermitteln und schließen Sie die Schläuche (B4) den korrekten Anschlüssen Lader - Steuerventil mit drei Schiebern (1) an. 24. Ermitteln und schließen Sie den Schlauch (B3) den korrekten Anschluss Lader - Steuerventil mit drei

Schiebern (1) an.

RAIL16TLB1418AA 4

RAIL16TLB1420AA 5

RAIL16TLB1421AA 6

RAIL16TLB1421AA 7

HINWEIS: Anschlüsse des Joystick - Steuerventils (5A) sind mit „I“, „K“, „MP“, „P“ und „T“ markiert. 25. Montieren Sie den Steckverbinder (6) im Anschluss „I“. 26. Montieren Sie den Steckverbinder (6) im Anschluss „K“. 27. Montieren Sie das Winkelstück (8) im Anschluss „T“. 28. Montieren Sie den Steckverbinder (7) im Anschluss „P“. 29. Montieren Sie die Schnellkupplung (9) im Anschluss „MP“. 30. Montieren Sie das Joystick - Steuerventil (5A) der

Stütze (G) und verwenden Sie hierzu die -x- -

Innensechskantschrauben (10) . 31. Schließen Sie das gerade Ende 1A) des Schlauchs wie dargestellt den Steckverbinder (6) Joystick - Steuerventil (5A) an. 32. Schließen Sie das gebogene Ende 1B) des

Schlauchs wie dargestellt auf das Winkelstück (3) Lader - Steuerventil mit drei Schiebern (1) an.

33. Schließen Sie das gebogene Ende (12A) des

Schlauchs (12) wie dargestellt Steckverbinder (6)

Joystick - Steuerventil (5A) an. 34. Schließen Sie das gebogene Ende (12B) des

Schlauchs (12) wie dargestellt den Steckverbinder (4) Lader - Steuerventil mit drei Schiebern (1) an.

35. Schließen Sie das gerade Ende (13A) des Schlauchs (13) wie dargestellt Winkelstück (8) Joystick -

Steuerventil (5A) an. 36. Schließen Sie das gebogene Ende (14A) des

Schlauchs (14) wie dargestellt Steckverbinder (7)

Joystick - Steuerventil (5A) an.

RAIL16TLB1440AB 8

RAIL16TLB1446AB 9

RAIL16TLB1446AB 10

RAIL16TLB1441AB 11

37. Schließen Sie das gebogene Ende (15A) des linken

Rohrs (15) wie dargestellt Adapter (2) Lader -

Steuerventil mit drei Schiebern (1) an. 38. Schließen Sie die verbogene Ende (16A) des rechten

Rohrs (16) wie dargestellt Adapter (2) Lader -

Steuerventil mit drei Schiebern (1) an. 39. V erlegen Sie das linke (15) und das rechte Rohr (16) in Richtung Laderanbaugerät.

40. Entfernen Sie den vorhandenen Anschluss vom Anschluss „M“ Baggerlader - Steuerventil (H) . 41. Schließen Sie den Steckverbinder (7) in Anschluss „M“ Baggerlader - Steuerventil (H) an. 42. Schließen Sie das gebogene Ende (13B) des

Schlauchs (13) Steckverbinder (7) an.

43. Entfernen Sie den vorhandenen Stecker (K) vom hinteren T eil Öltank (J) . 44. Montieren Sie den Adapter (17) in dem Anschluss

Öltank (J) . 45. Montieren Sie den Steckverbinder (7) im Adapter (17) . 46. Schließen Sie das gerade Ende (14B) des

Schlauchs (14) Steckverbinder (7) an.

47. Die Schrauben (L) entfernen. 48. Bewahren Sie die Schrauben (L) für die Wiederverwendung auf. 49. Entfernen Sie den Joystick (M) .

RAIL16TLB1424AA 12

RAIL16TLB1442AB 13

RAIL16TLB1443AB 14

RAIL16TLB1427AA 15

50. Montieren Sie den Joystick (5B) mit den zuvor entfernten Schrauben (L) . 51. Bringen Sie den Ladersteuerungsaufkleber (18) und

Lader - Zusatzgerätesteuerungsaufkleber (19) an.

52. Schließen Sie bei T raktorbaggerladern (TLB) mit

Powershuttle - Getriebe die Kabel mit dem zweipoligen Steckverbinder wie folgt an:

A. Führen Sie das blau - rote Kabel in Stift „a“ ein.

B. Führen Sie das weiß - rote Kabel in Stift „b“ ein.

Schließen Sie bei T raktorbaggerladern (TLB) mit Powershuttle - Getriebe die Kabel mit dem zweipoligen Steckverbinder wie folgt an: A. Führen Sie das weiß - rote Kabel in den Stift „a“ ein. B. Führen Sie das blau - rote Kabel in den Stift „b“ ein.

Führen Sie das schwarze Kabel in den Stift „c“ ein.

Führen Sie das orange - schwarze Kabel in den Stift „d“ ein.

53. Befestigen Sie das linke Rohr (15) auf dem Rahmen mit der Platte (20) , der Schelle (21) , der Platte (22) , der 8.4 x x 1.5 - Unterlegscheibe (23) und der -x- - Schraube (24) . 54. Wiederholen Sie Schritt rechten Rohr (16) .

RAIL16TLB1428AA 16

RAIL16TLB1429AA 17

RAIL16TLB1433AA 18

RAIL16TLB1430AA 19

55. Befestigen Sie das linke Rohr (25) linken Rohr (15) . 56. Befestigen Sie das linke Rohr (25) mit der Schelle (26) , der 8.4 x x 1.5 - Unterlegscheibe (23) und der -x- - Schraube (24) Laderarm. 57. Montieren Sie den Stopfen (27) im linken Rohr (25) .

58. Befestigen Sie das rechte Rohr (28) rechten Rohr (16) . 59. Befestigen Sie das rechte Rohr (28) mit der Schelle (26) , der 8.4 x x 1.5 - Unterlegscheibe (23) und der -x- - Schraube (24) Laderarm. 60. Montieren Sie den Stopfen (27) im linken Rohr (28) .

RAIL16TLB1432AA 20

RAIL16TLB1431AA 21

61. Nach dem Einbau der unterschiedlichen Bauteile prüfen Sie den Füllstand des Hydrauliköls. Füllen Sie ggf.

NEW HOLLAND AMBRA MUL HYDRAULIC

TRANSMISSION OIL nach. 62. Schließen Sie den Batteriehauptschalter wieder an. 63. Betätigen Sie die Steuerelemente des Tieflöf fel - Anbaugeräts, das System entlüften und prüfen, sie korrekt funktionieren.

4 - MONT AGE

SER VICE - T echnical Publications & T ools

GEDRUCKT U.S.A.

© 2016 CNH Industrial America LLC.

Alle Rechte vorbehalten. Die auch teilweise V ervielfältigung des T extes bzw . der Abbildungen ist verboten.

CNH strebt ständig nach W eiterentwicklung seiner Erzeugnisse und behält sich das Recht vor , Preise, technische Daten oder Ausrüstungsteile jederzeit ohne V orankündigung ändern

Alle in dieser V eröf fentlichung gelieferten Daten unterstehen den produktionsüblichen Änderungen. Abmessungen und Gewichte sind annähernd, und die Abbildungen zeigen nicht unbedingt alle T eile im Standardzustand.Für nähere Produktangaben ist ratsam, sich mit dem zuständigen CNH V ertragshändler in V erbindung setzen.
