Kabelsatz für Bedienteil verlegen

1

4

2 3

3 KABELSATZ FÜR BEDIENTEIL VERLEGEN

Anbaurahmen rechts

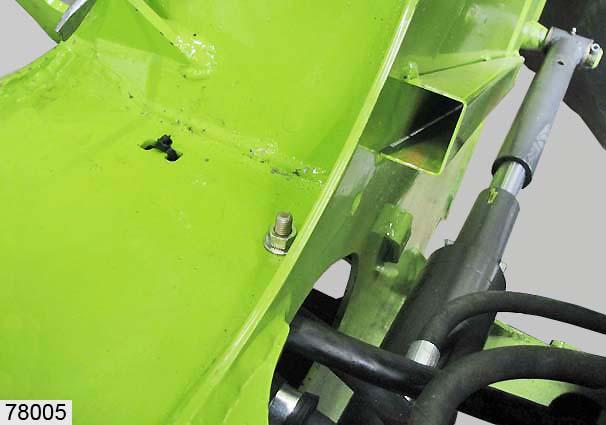

• Schelle(1) demontieren und aufbewahren. (Abb.21)

21

22

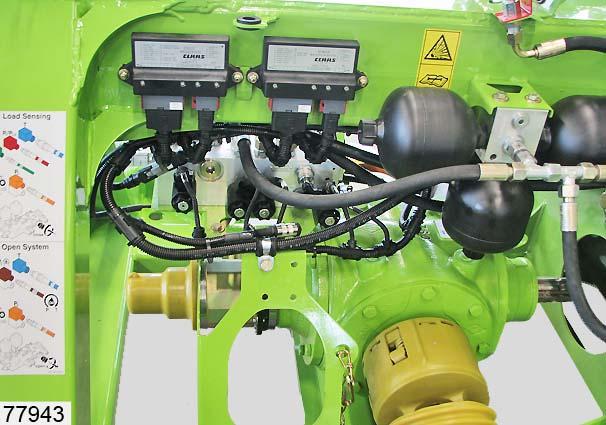

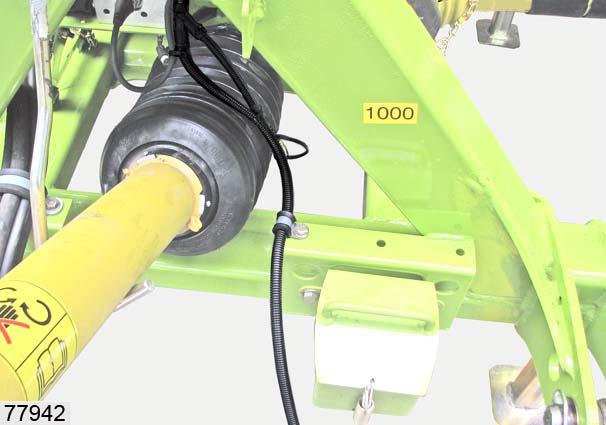

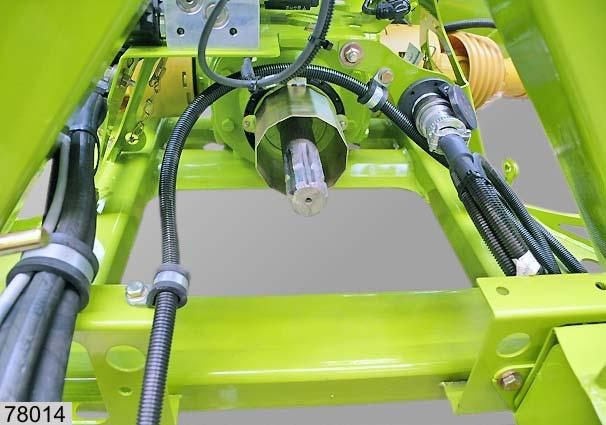

• Schraube(3) demontieren. • Schelle(2) im Anbaurahmen lösen. • Kabel(4) des Bedienteils aus der Schelle(2) nehmen. • Schelle(2) wieder an der selben Position im

Anbaurahmen montieren. (Abb.22,23)

23

A

4

24

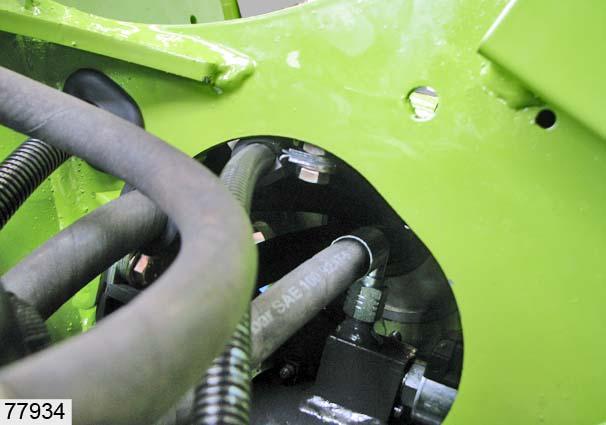

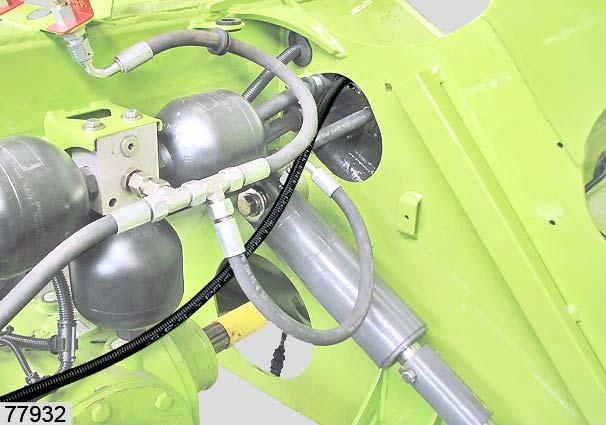

• Kabel(4) durch die Blendenöffnung in den Anbaurahmen ziehen. Bei ISOBUS oder COMMUNICATOR: • Blende(A) demontieren und die Hydraulikschlauchleitungen aus der Blende(A) ziehen. • Kabel(4) durch die Blendenöffnung in den Anbaurahmen ziehen. (Abb.24,25)

A

S

A

CLAAS Standard Terminal

S

A

ISOBUS Verbindungskabel / CLAAS Communicator 25

26

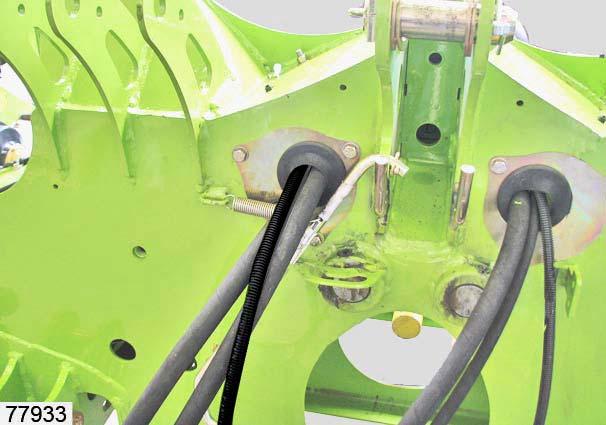

• Kabel(A) mit Schelle(S) am Anbaurahmen montieren: (Abb.26) Weitere Informationen zum Anbau des Kabels(A) siehe: Montage CLAAS STANDARD TERMINAL siehe Seite 12

oder Montage ISOBUS Verbindungskabel siehe Seite 18 oder Montage CLAAS COMMUNICATOR mit ISOBUS siehe Seite 29. Montage CLAAS COMMUNICATOR ohne ISOBUS siehe Seite 32.

27
