Schwadversetzer mit Mähwerk koppeln...........................6

64532F

4

67214

1 2

4

4 4 4 Verwendung als Front-Heckkombination

Hinweis!

Der Betrieb des DISCO8550ASPlus (mitSchwadversetzern) ist nur als Front-Heckkombination möglich!

(Abb.4)

Gefahr!

Arbeiten am Mähwerk grundsätzlich nur bei stillstehendem Motor vornehmen. – Zündschlüssel abziehen! Arbeiten am angehobenen Mähwerk stets nur bei sicherer Abstützung durchführen. – geeignete Abstützelemente verwenden!

Schutzbügel Seitenmähwerke

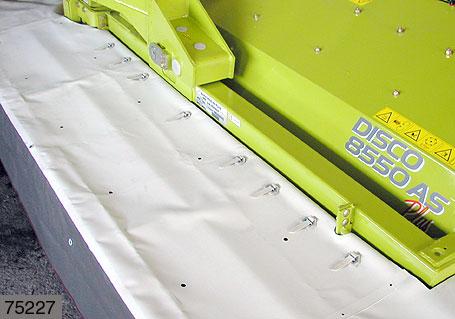

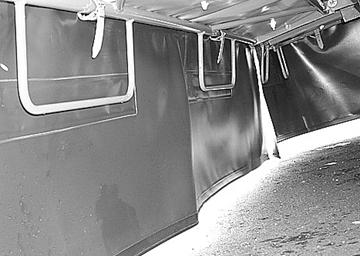

Die Schutzbügel nach Abb.7 montieren und am Aufbereitergehäuse befestigen. Die Schutztücher(1) über die Schutzbügel(2) der Seitenmähwerke legen und mit den Riemen(4) befestigen. (Abb.5,6)

5

6 Hinweis!

Zum leichteren Befestigen der Riemen können die unteren Schrauben(3) entfernt und der Schutzbügel nach oben geschwenkt werden. (Abb.7)
