ÜBERSETZUNGSVERHÄLTNIS 2 (Bild 3) Nur die erste Kupplung ist durch den Druck ausgekuppelt und die zwei Umlaufgetriebe arbeiten. Das zweite legt die Drehzahl des Planetenrads des ersten fest und entspricht somit der Ausgangsdrehzahl.
Ausgangsdrehzahl = 0,722 x Eingangsdrehzahl
ÜBERSETZUNGSVERHÄLTNIS 3 (Bild 4) Nur die zweite Kupplung ist durch den Druck ausgekuppelt und die zwei Umlaufgetriebe arbeiten. Das zweite legt die Drehzahl des Planetenrads des ersten fest.
Ausgangsdrehzahl = 0,854 x Eingangsdrehzahl
ÜBERSETZUNGSVERHÄLTNIS 4 (Bild 5) Beide Kupplungen sind eingekuppelt, da sie drucklos sind. Die Einheit «QUADRISHIFT» arbeitet nun als Block und dreht mit der gleichen Drehzahl.
Ausgangsdrehzahl = Eingangsdrehzahl
Getriebe Quadrishift

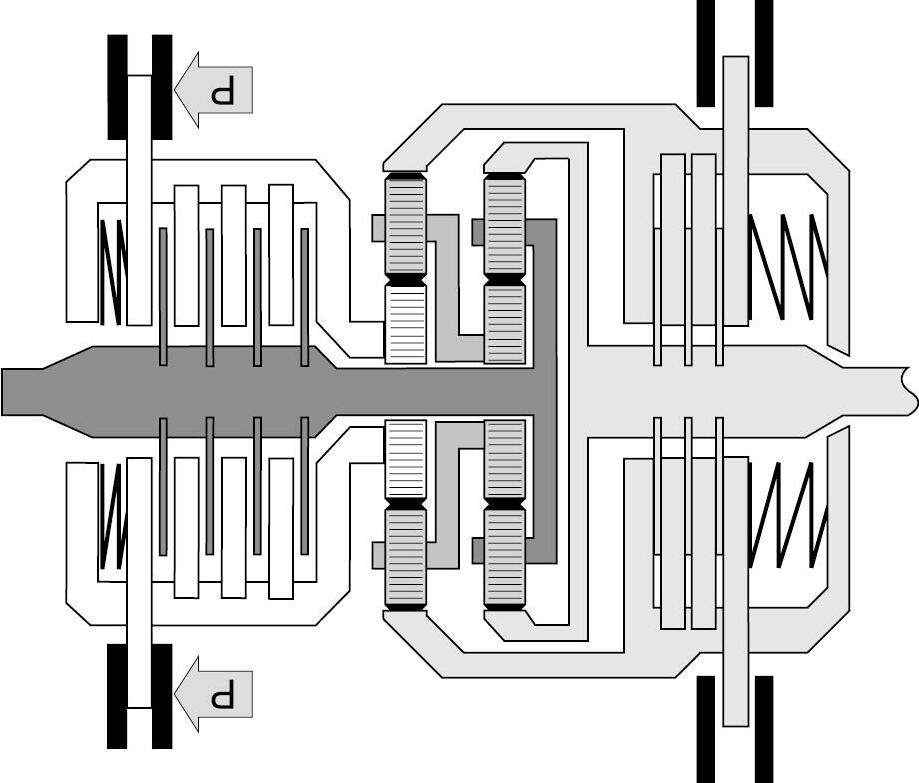

B1-053 Bild 3
Ausbau des Eingangsgetriebes QUADRISHIFT
Gleicher Ausbau wie beim Eingangsgetriebe für einen Eingriff in die hintere Kupplung des REVERSHIFT.
Etappe 5

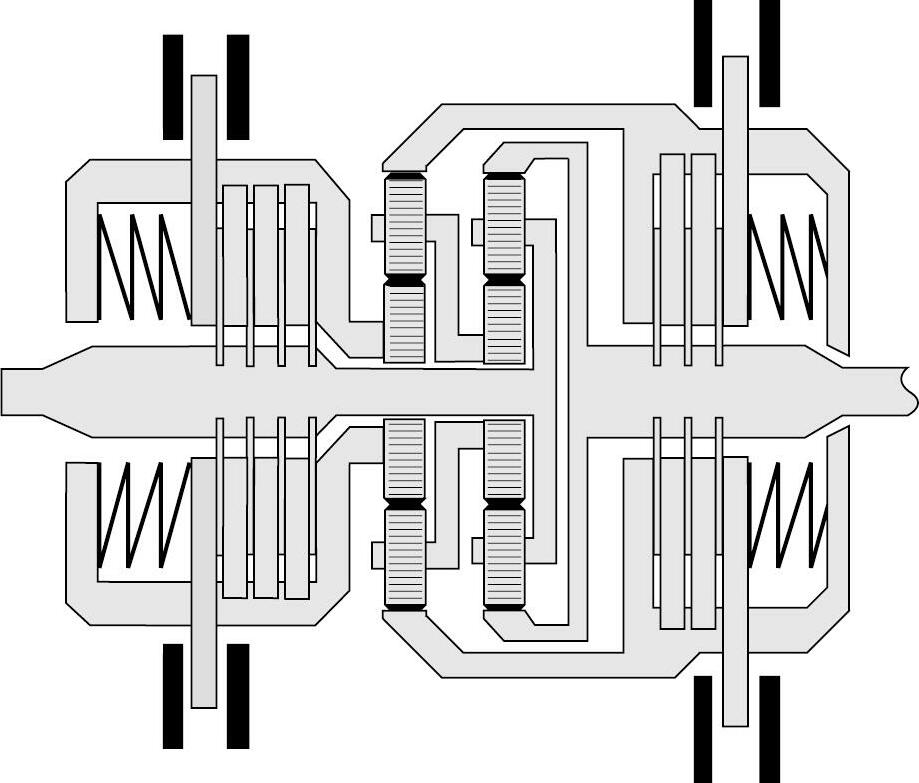

B1-054 Bild 4
B1-011 Bild 6

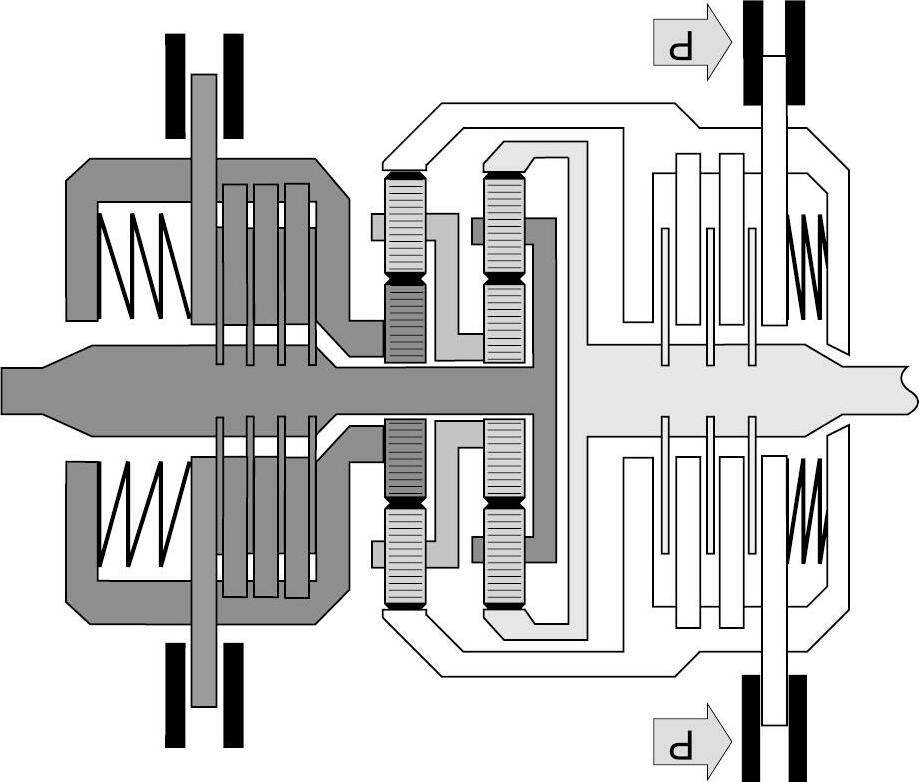

B1-055 Bild 5
