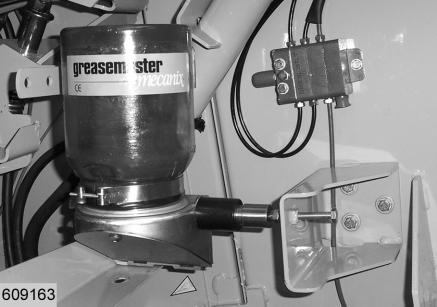

Anschlag der Fettpumpe einstellen

J K

X 17 14

12 16 7

8 Anschlag der Fettpumpe einstellen

Hinweis!

Sicherstellen, dass die Heckklappe bei der Montage und der Einstellung des Anschlags der Fettpumpe geschlossen ist.

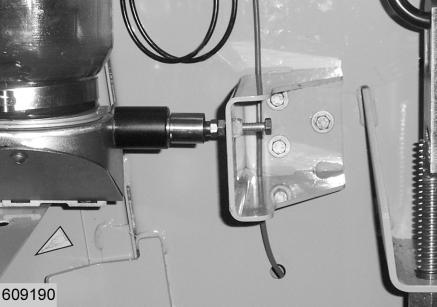

ñHutmutter (17) mit der Kolbenmitte (K) ausfluchten, indem der Anschlag (14) vertikal in den Langlˆchern und die Fettpumpe (13) von vorne nach hinten in den Langlˆchern der

Tr‰ger(7) und (8) bewegt wird. ñDie Schrauben (11), die die Tr‰ger (7) und (8) festhalten, und diejenigen, die den Anschlag festhalten (14), anziehen. Anzugsmoment: 24,5 Nm ñDie Schraube (16) so befestigen, dass die

Hutmutter (17) ausreichend auf dem Kolben (K) aufliegt, damit der Abstand (X) zwischen dem

Kolben und seiner St¸tze (J) 1mm betr‰gt. ñDie 6Kt-Mutter (12) gegen den Anschlag (14) anziehen, um die Position zu festigen. (Abb.7,8)
