Schließblech

Ausbau/Wiedereinbau

Ausbau von Entfeuchter, Kondensator und Lüftern

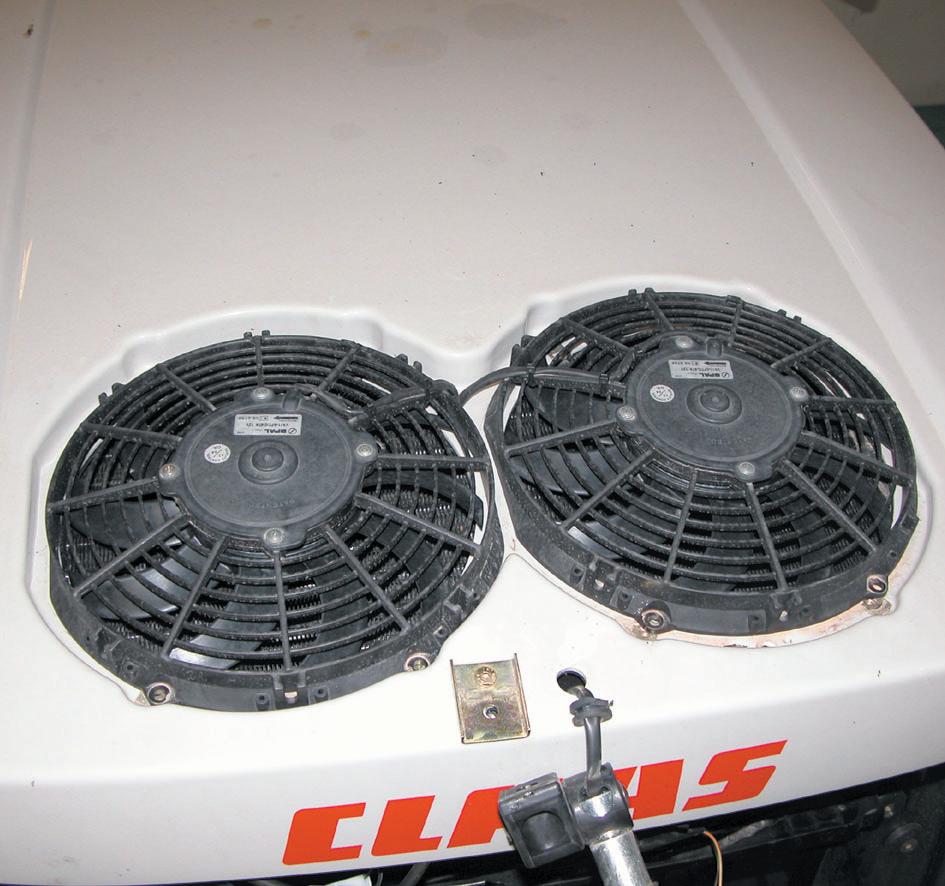

Ausbau der Lüfter

–Die Lüfter ausbauen(11) durch Lösen der 4Schrauben(60). –Die elektrischen Kabel abklemmen.

11

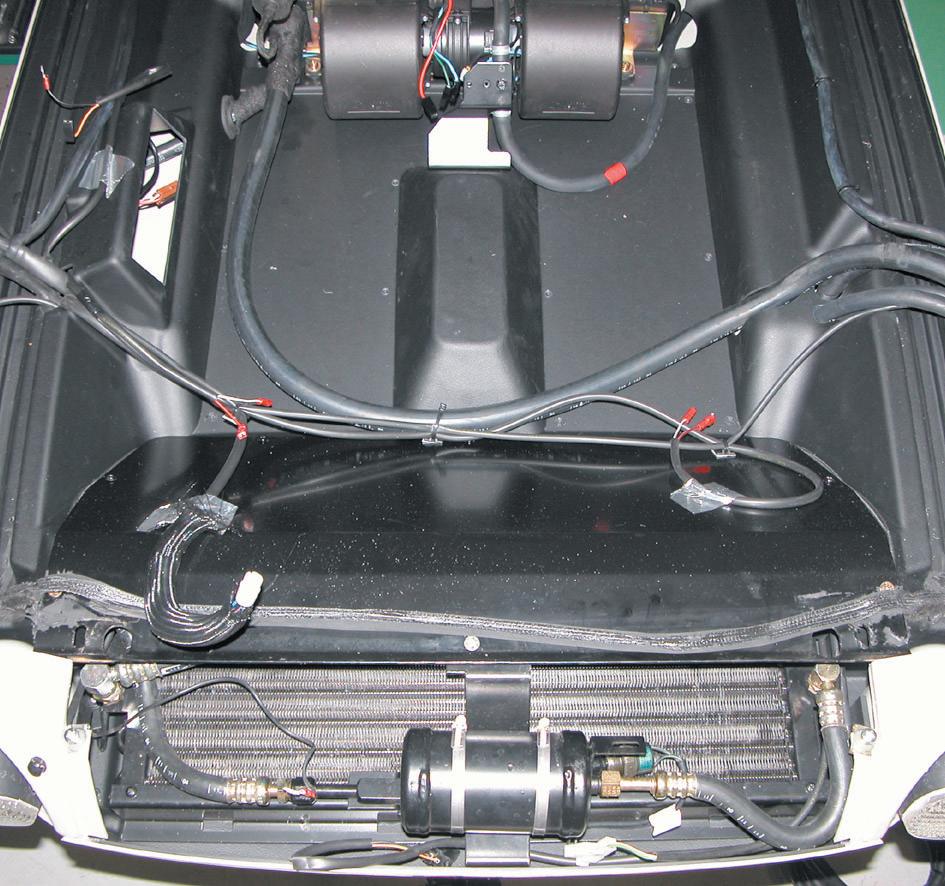

Ausbau des Entfeuchters

–Die Schraube(61) der Halterung lösen. –Die Leitungen(62) abklemmen. –Die elektrischen Kabel des Pressostats(14) abklemmen. –Die 2Schellen(63) abnehmen, um den Entfeuchter aus der Halterung zu lösen.

643vfm21

60

63 62

61

14

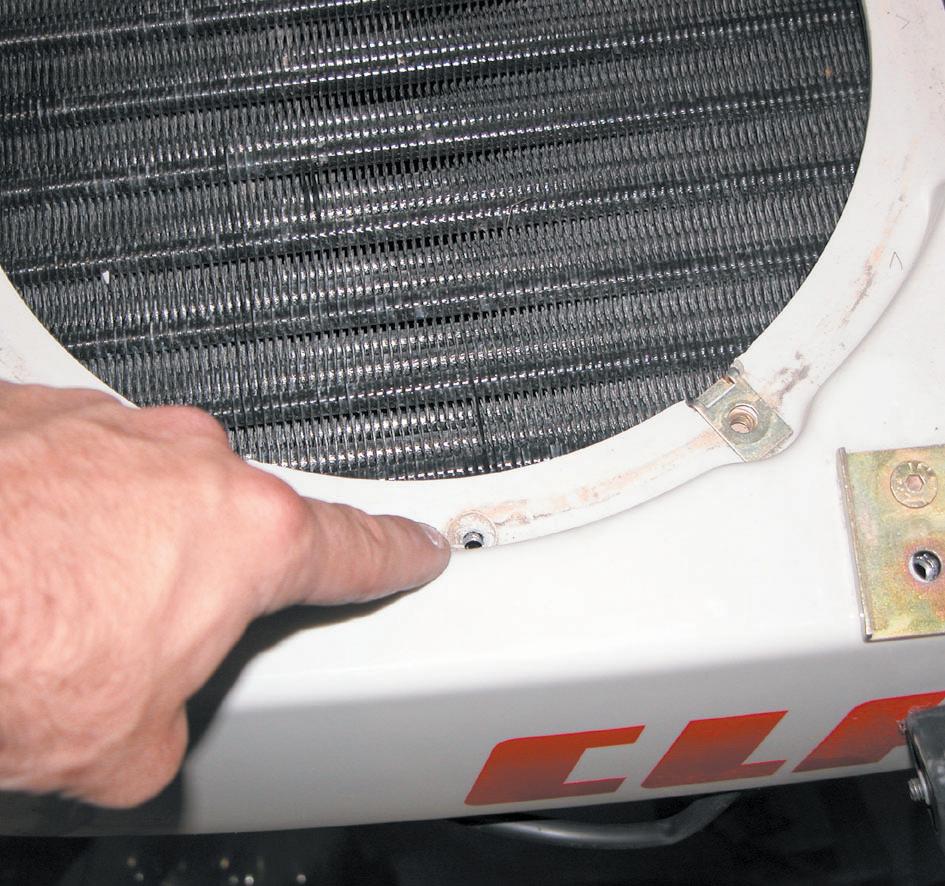

Ausbau des Kondensators

–Die Lüfter(11) entfernen (siehe "Ausbau der Lüfter"). –Die 2Befestigungsschrauben(64) des Kondensators unter den Lüftern lösen.

643vfm22 Bild17


64
