Differentialverriegelung

Differential

Einstellung des Flankenspiels

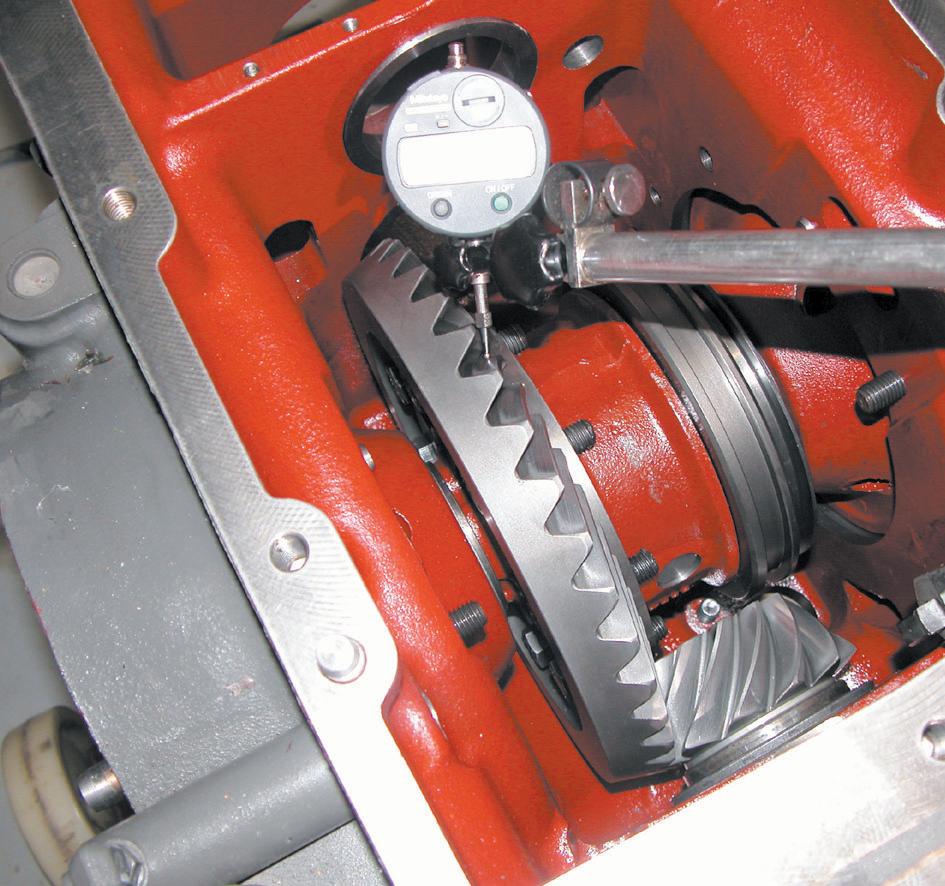

•Die richtige Vorlast der Differentiallager sicherstellen. •Den Taster einer Messuhr auf halber Länge eines Zahns am Hohlrad ansetzen (Abb.23). •Prüfen, ob das Flankenspiel0,20±0,10mm beträgt. •Diesen Prüfschritt an3Punkten des Hohlrads durchführen. Wenn das Spiel nicht korrekt ist, müssen Keile mit geeigneter Dicke von einem Lager zum anderen versetzt werden, um das Hohlrad dem Antriebskegelrad anzunähern bzw. davon zu entfernen.

Wichtig: Beim Versetzen keine Keile entfernen, da sonst die Vorlast der Lager nicht mehr stimmen würde.

Wenn das Spiel korrekt ist, die Lager endgültig einbauen. •Die Bremsmechanismen wieder einbauen und die mit Frenetanch(242) bestrichenen Schrauben mit 12daN.m anziehen. •Die Vorlast erneut kontrollieren, um die Einstellungen abzusichern.

345vfm48 Bild23

345vfm49 Bild24
