Funktionsprüfung der Maschine durchführen
3 2 1
1
2 NACH ERFOLGTER MONTAGE VOR DER INBETRIEBNAHME PRÜFEN UND BEACHTEN!

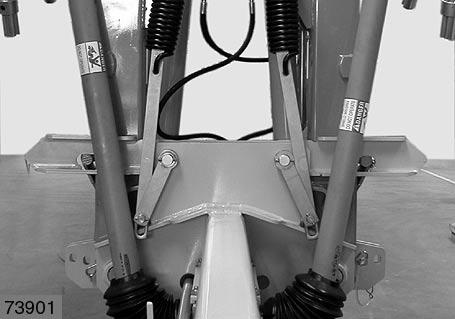

Verriegelungen überprüfen
Kreisel in Transportstellung ausheben (siehe Betriebsanleitung). Kontrollieren, ob die Verriegelungen(1) auf beiden Seiten sicher einrasten. Wenn nicht, Hubzylinder einstellen: • Kreisel in Arbeitsstellung absenken. • Hydraulik drucklos schalten. • Sechskantmutter(2) lösen. • Kolbenstange(3) mit Gabelschlüssel (SW 22), nach Bedarf eindrehen oder herausdrehen. • Sechskantmutter(2) kontern. • Kreisel in Transportstellung ausheben. • Verriegelung erneut überprüfen, ggf. nochmals nachstellen.
Beachten!
Jeweils bei kleinster und größter Arbeitsbreite, kontrollieren, ob die Verriegelungen auf beiden Seiten sicher einrasten.
(Abb.1-2)
