Fingerwalzeeinbauen ...................................................... 5

23

10

14 3

2

24 21 5 6

22

19 17 18

15 13

11 12

2

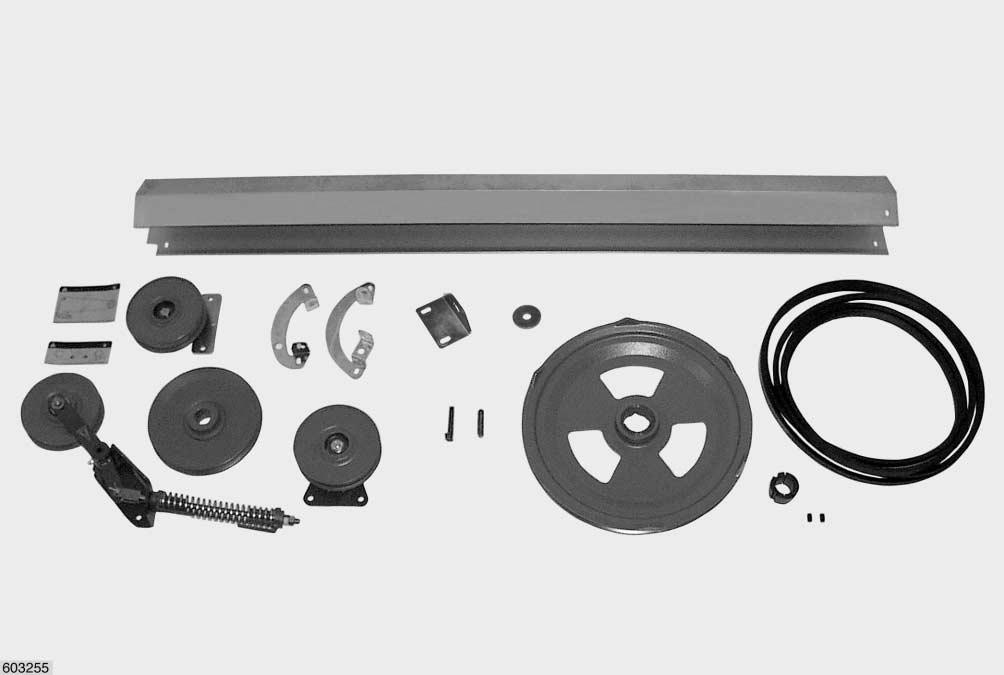

Pos.-Nr. Ersatzteil-Nr. Bezeichnung Abmessungen DIN/ISO Anzahl

2 777231.0 Halterrechts 2.5x134.3x228.4 1 3 777230.0 Halterlinks 2.5x131.9x198 1 4 236200.0 Sechskantschraube M8x20 4017-8.8 4 239393.1 Contact-Scheibe B8 4 236170.0 Sechskantmutter M8 4032-8 4 5 777228.0 AbdeckblechfürLEXION560–540 1x395.5x1693 1 6 777229.0 AbdeckblechfürLEXION530–510 1x395.5x1413 1 7 610097.1 Flachrundschraube M8x16 4 239393.1 Contact-Scheibe B8 4 236170.0 Sechskantmutter M8 4032-8 4 8 237439.0 Sechskantschraube M8x16 4017-8.8 8 239387.0 Contact-Scheibe A8 8 236170.0 Sechskantmutter M8 4032-8 8 9 236200.0 Sechskantschraube M8x20 4017-8.8 14 239387.0 Contact-Scheibe A8 12 239393.1 Contact-Scheibe B8 2 236170.0 Sechskantmutter M8 4032-8 3 239393.1 Contact-Scheibe B8 3 10 516328.0 Aufkleber 60x150 1 11 628984.0 Keilriemenscheibe D460x62 1 12 744788.0 Buchse D35/G1615 1 13 238212.0 Passfeder A10x845 1

Pos.-Nr. Ersatzteil-Nr. Bezeichnung Abmessungen DIN/ISO Anzahl

14 628953.0 Haltervormontiert 1 15 628957.0 Haltervormontiert 1 16 237383.0 Sechskantschraube M10x25 4017-8.8 5 239388.0 Contact-Scheibe A10 5 17 749903.1 Keilriemenscheibe D35x239 1 18 007614.0 Nasenkeil 10x8x45 1 19 628292.0 Spanneinheitmontiert 1 239388.0 Contact-Scheibe A10 5 20 090028.0 Sechskantschraube M10x110 4014-8.8 1 21 234323.0 Scheibe 11x37x3 1 239388.0 Contact-Scheibe A10 1 22 628991.0 Keilriemen 17x11x6620 1 23 516352.0 Aufkleber 100x150 1 24 777151.0 Halter 1 25 236200.0 Sechskantschraube M8x20 4017-8.8 2 239387.0 Contact-Scheibe A8 2

(Abb.2)
