CLAAS-4-Trac-System zerlegt .................................... 7.24

13

14

15

16 Seilzug der Feststellbremse einbauen

Seilzug mit Schellen (U und T) lose am Maschinenrahmen anschrauben. (Abb.13,14)

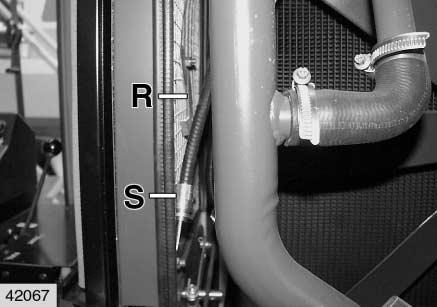

Seilzugende (S) durch die Kabinenrückwand führen und mit Halter (R) festklemmen. Schellen (U und T) festziehen. Triebrad vorne rechts anbauen. (Abb.13,14,15)

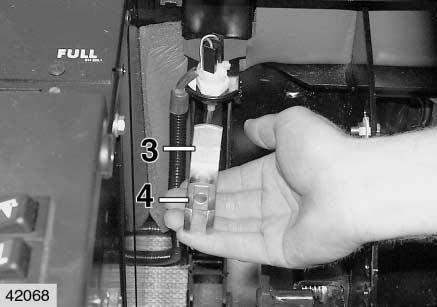

Gabelkopf (4) zusammen mit Anschlag (3) am Seilzugende anschrauben. Gabelkopf (4) mit Gleitstück (11) am Handhebel (15) befestigen. (Abb.12,16)
