AUSBAU / WIEDEREINBAU DES MECHANISMUS DER DIFFERENTIALSPERRE....................... C1

Stückliste

(1) Gabel (2) Blockierschraube (3) Zwischenstück (4) Zwischenstück (5) Feder (6) Gabelachse (7) O-Ring (8) Gewindestange (9) Kontermutter (10) Antriebsfinger (11) Hebel (12) Mobile Klaue (13) Feste Klaue (14) Bedienhebel (15) Griff (16) Ring (17) Mutter (18) Feder (19) Scheibe (20) Stift

Bedienung der Differentialsperre

(21) Halterung (22) Schraube (23) Scheibe (24) Feder (25) Mitnehmer (26) Scheibe (27) Äußerer Haltering

Teile der CERES-Kabine

(28) Gestänge (29) Feder (30) Bügel (31) Zwischenstück (32) Mutter

Teile CERES X-Kabine

(33) Bedienkabel (34) Achse (35) Scheibe (36) Stift (37) Ring (38) Äußerer Haltering (39) Scheibe

Ausbau / Wiedereinbau des Mechanismus der Differentialsperre

Ausbau

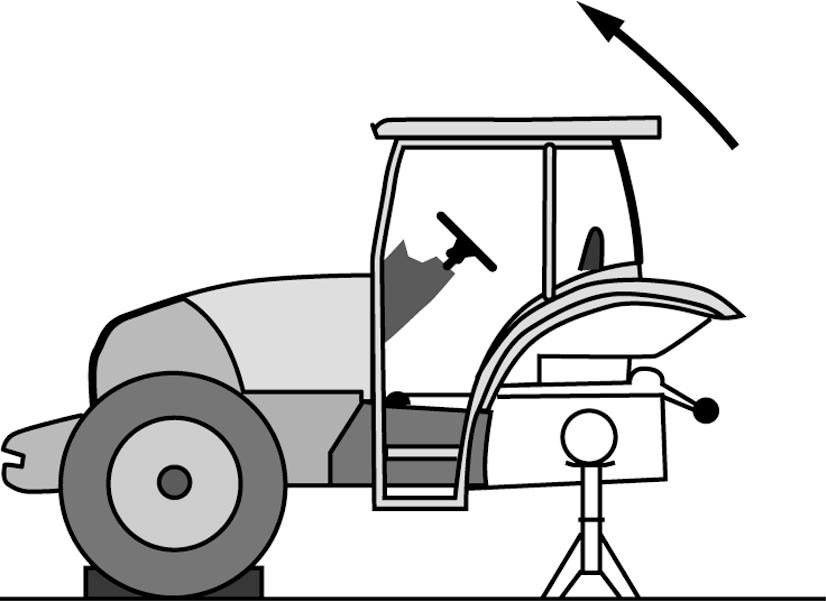

-Den Traktor vor einem Wegrollen sichern. -Die Kabine anheben. -Den kompletten Kraftheber ausbauen. -Die Hinterachse entleeren. -Die Bremsen ausbauen.

-Die externe Bedienung vom Umlenkhebel abkoppeln (11) (Bild1). -Die inneren Teile der Sperrbedienung ausbauen.

C1-055 Bild 2
