Odzyskać czynnik chłodniczy Odłączyć przewody czynnika chłodniczego bloku klimatyzacji

Ogrzewanie/klimatyzacja

Wymontowanie filtru osuszacza

Ważne: W przypadku dłuższej interwencji na układzie (dłużej niż 15 minut), zatkać obowiązkowo wszystkie otwory elementów układu, aby zapobiec wszelkiej kondensancji i utlenianiu wewnątrz.

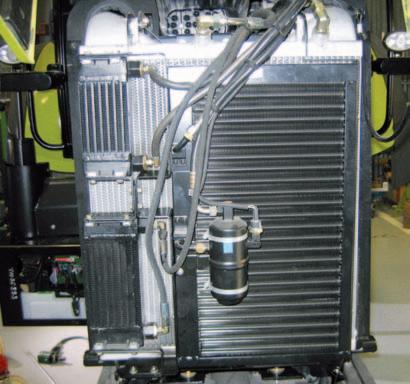

– Odłączyć przewody klimatyzacji (A). – Odkręcić obejmy (B). Wymontować filtr (C).

Zamontowanie filtru osuszacza

Ważne: Przy każdym ponownym montażu wymienić okrągłe pierścienie uszczelniające i smarować nowe pierścienie uszczelniające olejem nr 6005700299.

– Wlać 15 ml oleju nr 6005700299 do nowego filtru osuszacza. – Zamontować filtr (C) na jego wsporniku.

644hsm02

F

E D G

A

B

C F

Rys. 3

Wymontowanie kondensatora

Ważne: W przypadku dłuższej interwencji na układzie (dłużej niż 15 minut), zatkać obowiązkowo wszystkie otwory elementów układu, aby zapobiec wszelkiej kondensancji i utlenianiu wewnątrz.

– Wymontować filtr osuszacza (C). – Odłączyć przewód klimatyzacji (D). – Odkręcić 2 śrub (E). Odkręcić 4 śrub (F). – Wymontować kondensator (G).

Zamontowanie kondensatora

Ważne: Przy każdym ponownym montażu wymienić okrągłe pierścienie uszczelniające i smarować nowe pierścienie uszczelniające olejem nr 6005700299.

– Wlać 30 ml oleju nr 6005700299 do nowego kondensatora. – Zamontować kondensator (G). Dokręcić śruby. – Dokręcić przewody klimatyzacji.
