PONOWNE ZAMONTOWANIE SKRZYNI WAŁU ODBIORU MOCY...........................................................................J2

Przedni wał odbioru mocy Zuidberg

Ponowne zamontowanie skrzyni wału odbioru mocy

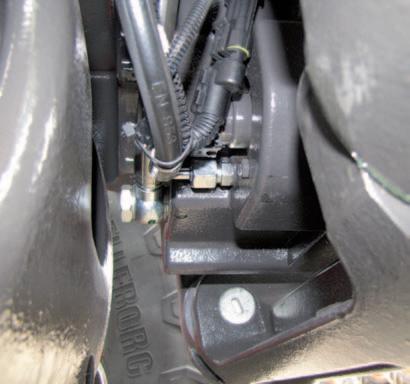

– Zamontować skrzynię wału odbioru mocy na podnośniku przednim. – Powlec śruby ustalające (1) skrzyni środkiem Loctite(273). – Dokręcić z momentem 13,8± 1 daN·m. – Zamontować podnośnik przedni. Patrz część: "J1".

1

– Podłączyć skrzynię wału odbioru mocy wyrównując ze znakiem wykonanym przy wymontowaniu na wale łączącym.

Ważne: Szczęki wału łączącego powinny być wyrównane.

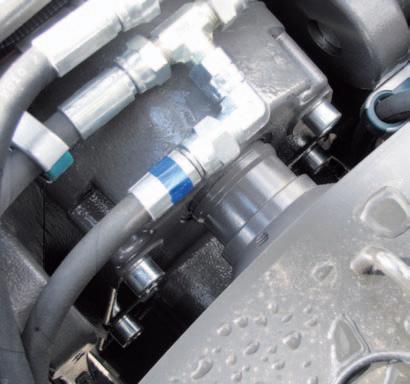

– Dokręcić śruby wału łączącego z momentem 14,7 daN·m. – Podłączyć przewody (1) chłodnicy "1032". – Podłączyć wiązkę zasilania zaworu elektrycznego "Y326". – Zamontować płytę zamknięcia.

j214r000axion

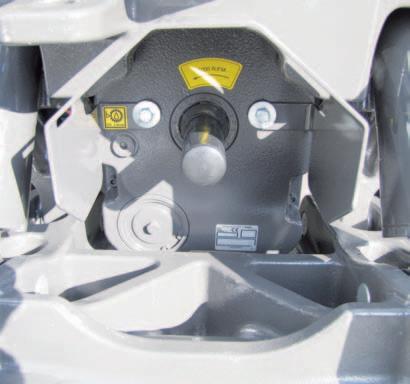

– Sprawdzić poziom oleju skrzyni wału odbioru mocy przez otwór napełniania (1). Ilość oleju: 2,8 litra. W celu identyfikacji typu oleju, patrz instrukcja użytkowania. – Zamontować osłonę (2). – Dokręcić śruby (3) z momentem 1,5 daN·m. – Wykonać próbę wału odbioru mocy.

j26r000axion

2 1

3

1

Rys. 29

Y326 Y326

Rys. 30
