AUSBAU DER ELEKTROVENTIL-REIHENSTEUERUNGEN “R76”............................................................................G1

Multifunktionsarmlehne

– Die Schrauben mit Loctite(243) bestreichen. – Die 3 Schrauben mit 0,6 daN.m festziehen. – Die Steckverbinder “x4” und “x2” wieder einstecken. – Zum Ankleben des Schutzes siehe Abschnitt "Ankleben des Schutzes" in diesem Kapitel.

Ausbau der ElektroventilReihensteuerungen “R76”

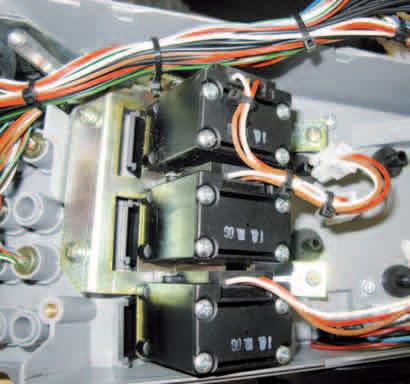

– Ausbau des Elektronikmoduls “MFAA100”. – Den bzw. die Steckverbinder der ElektroventilReihensteuerungen “R76” ausziehen. – Den Kabelbinder (1) durchschneiden. – Die Schrauben (2) lösen. – Die Einheit der Elektroventil-Reihensteuerungen ausbauen.

Hinweis: Vor dem Ausbau der Reihensteuerung eines Elektroventils die Position und SteckverbinderNummer notieren.

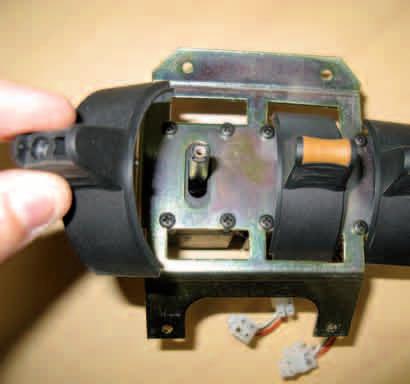

– Zum Ausbau der Reihensteuerung eines Elektroventils: – Verkleidung (1) entfernen. – Die Schraube (2) lockern.

1

2

R76 R76

601msm0h

3 1

2

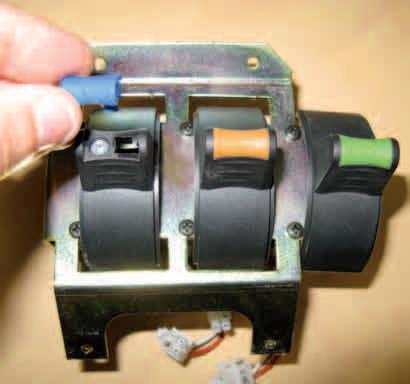

– Verkleidung (3) entfernen. – Die Schrauben (4) lösen. – Steuerung (5) ausbauen.

601msm0i

3 4

5

4 2

Bild 35

Bild 36
