ANORDNUNG DER DIAGNOSE-DRUCKANSCHLÜSSE ............................................................................................E1

Hydraulik 110 l/Min

Bezeichnung

1013 Ansaugfilter. 1027 Ölfilter Hochdruck. 3112 Hubzylinder. A Versorgung des Betriebsbehälters Schmierung B Rechter Hydraulikdeckel (mit am Deckel befestigter Pumpe mit variablem Hubraum 45 cm³). C KühlkreislaufÖl. D Prioritätsventilblock. E Versorgung des Kraftheber-Steuerventils. F Schmierkreis. G Schmiermittelbehälter. H Linker Hydraulikdeckel (mit am Deckel befestigter Zusatzpumpe 71 cm³) I Ventil - Kraftheber. LS Betriebsbehälter Signal Load Sensing. Y336 Magnetventil Heben des Krafthebers hinten. Y337 Magnetventil Senken des Krafthebers hinten.

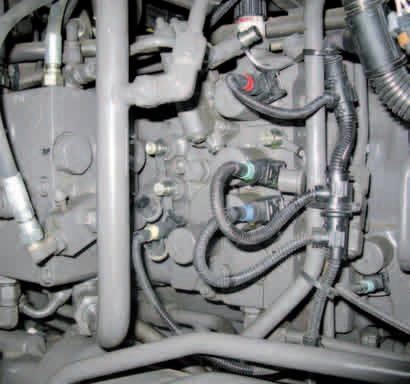

Anordnung der Diagnose-Druckanschlüsse

Bezeichnung

9010 Steuerdruckabnahme. 9024 Druckabnahme "Load Sensing". 9048 Kontrolle des Schmierdrucks, Quellenpumpe. 9055 Druckabnahme Hochdruck.

9055 9055 9055

9048904 9048 9024 9024

9010 9010 9010

395msm0c Bild 43
