MESSUNGEN UND KONTROLLEN
Testbedingungen: – Motor läuft mit 2200 U/min. – Öltemperatur von 60 °C.
HYDRO TESTER HYDRO TESTER

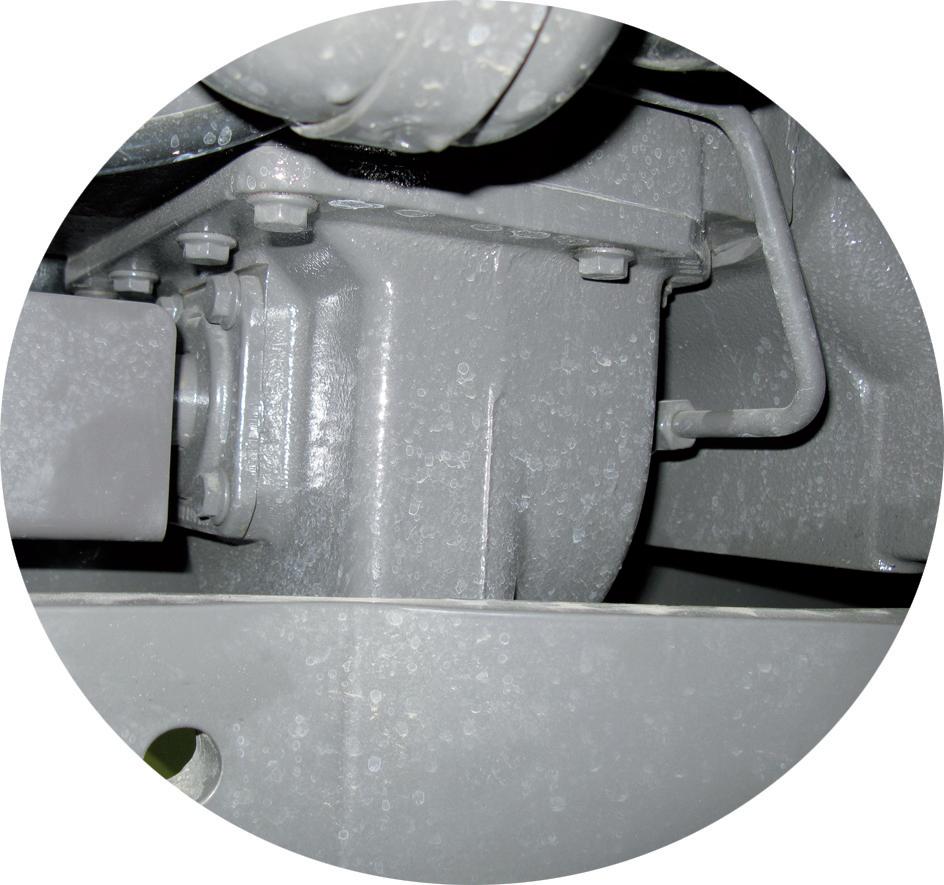

a2202001 Bild 27
– Druckgeber des Satzes Nr. 0001783100 auf ein T-Stück auf der Höhe des Gehäuses der4 Antriebsräder montieren. – Tragbare Bedienung des Satzes Nr. 0001783100 an die Druckgeber anschließen. – Schalter 4 Antriebsräder "S1" für die Versorgung bzw. Nichtversorgung des Gehäuses der 4 Antriebsräder betätigen. Die Messwerte müssen wie folgt lauten: –22,5 bar für die Ausführungen mit mechanischer Wendeschaltung. –26 bar für die Ausführungen mit hydraulischer Wendeschaltung
