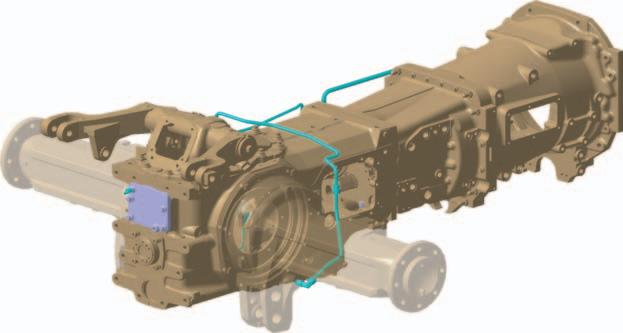

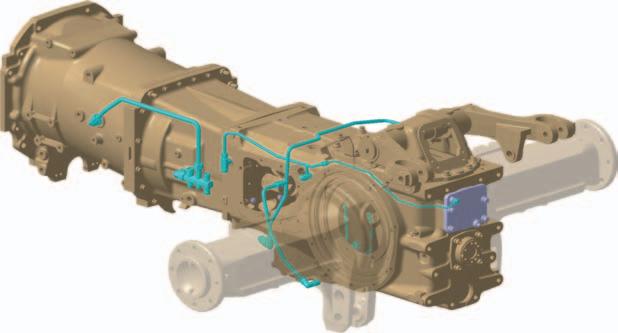

UMIEJSCOWIENIE ELEMENTÓW SMAROWANIA NA UKŁADZIE 60 L/MIN I 98 L/MIN

394msm2n

G

A

2,45 mm

B

6,75 mm 1031

7156 5 bar 7029 20 bar Z184 9 bar

C

5,05 mm

D

2,05 mm 7060 3 bar 7136 5 bar

Z183 2076 2018

10 cm³ 15 cm³

E

1,8 mm 13 l

1013 150 µ

F

4045 3 mm H

1025

Rys. 5

Legenda

A Smarowanie: – Wału dolnego zakresów prędkości. – Wału pośredniego jazdy do tyłu. B Smarowanie sprzęgieł: –"Quadrishift". – Tylnego inwersora momentu obrotowego. C Smarowanie: – Wału górnego zakresów prędkości. – Łożyska przedniego wału odbioru mocy. – Włączenie wału odbioru mocy. – Sprzęgła przedniego inwersora momentu obrotowego. D Zasilanie układu smarowania do (E) i (F). E Smarowanie przekładni zębatej kątowej. F Smarowanie tylnego wału odbioru mocy. G Zasilająca pompa smarowa. H Smarowanie hamulców.

Uwaga: Dla oznaczenia numerów komponentów CLAAS(CCN), patrz w części "CLAAS Component Number".

CLAAS Component Number

Rodzina elementów hydraulicznych

Rodzina elementu Rodziny

1001–1999 Zbiornik oleju/Filtr/Chłodnica oleju. 2001–2999 Pompa/Silnik. 3001–3999 Siłownik pneumatyczny. 4001–4999 Ogranicznik/Otwór kalibrowany. 5001–5999 Zbiornik ciśnienia.

6001–6999 Zawór/rozdzielacz/regulator/ogranicznik uruchamiany mechanicznie. 7001–7999 Zawór/rozdzielacz/regulator/ogranicznik uruchamiany hydraulicznie. 8001–8999 Sprzęgła/Złączki. 9001–9999 Gniazdo pomiaru. od A do Z Komponenty elektryczne.

Lista elementów hydraulicznych

Numer elementu Nazwa

1013 Filtr zasysania. 1025 Miska olejowa. 1026 Filtr oleju (niskie ciśnienie 60 µ). 1027 Filtr oleju (wysokie ciśnienie 15µ). 1031 Chłodnica oleju przekładniowego. 1032 Chłodnica oleju przedniego wału odbioru mocy. 1034 Miska olejowa przedniego wału odbioru mocy. 1035 Filtr oleju przedniego wału odbioru mocy. 2018 Pompa hydrauliczna układu kierowniczego. 2027 Pompa hydrauliczna pomocnicza. 2066 Pompa przedniego wału odbioru mocy. 2076 Pompa układu chłodzenia i smarowania. 3019 Siłownik haku zaczepowego. 3023 Siłownik kierownicy. 3107 Tłok hamulca roboczego. 3112 Siłownik hydrauliczny podnośnika tylnego. 3112-1 Lewy siłownik hydrauliczny podnośnika tylnego. 3112-2 Prawy siłownik hydrauliczny podnośnika tylnego. 3113 Siłownik hydrauliczny podnośnika przedniego. 3113-1 Siłownik hydrauliczny lewy podnośnika przedniego. 3113-2 Siłownik hydrauliczny prawy podnośnika przedniego. 3172 Sprzęgło przedniego wału odbioru mocy. 4003 Otwór kalibrowany. 4045 Otwór kalibrowany 3,1 mm. 4047 Otwór kalibrowany 2,5 mm. 4050 Ogranicznik 2,05 mm. 5015 Zbiornik ciśnienia.

5016 Zbiornik hamulca roboczego. 5025 Zbiornik podnośnika przedniego.

Numer elementu Nazwa

6003 Zawór kurkowy do przełączania działania pojedynczego na działanie podwójne. 6009 Suwak obrotowy orbitrol układu kierowniczego. 6042 Zawór hamowania przyczepy. 6042-1 Zawór hamulca roboczego lewy (Cylinder pompy hamulcowej). 6042-2 Zawór hamulca roboczego prawy (Cylinder pompy hamulcowej). 6057 Rozdzielacz mechaniczny 1. 6058 Rozdzielacz mechaniczny 2. 6059 Rozdzielacz mechaniczny 3. 6060 Rozdzielacz mechaniczny 4.

6073

Śruba odciążenia/wstępnego naprężenia układu hydraulicznego podnośnika przedniego. 6074 Zawór haku zbiorczego. 6075 Wspomaganie hamulca, "booster" hamulca. 6077 Zawór hamulca roboczego lewego o wyposażeniu pneumatycznym (Cylinder pompy hamulcowej). 6078 Zawór hamulca roboczego prawego o wyposażeniu pneumatycznym (Cylinder pompy hamulcowej). 7004 "Obejście". 7006 Ogranicznik ciśnienia. 7026 Ogranicznik ciśnienia układu kierowniczego. 7029 Ogranicznik ciśnienia układu niskiego ciśnienia. 7031 Zawór zwrotny. 7032 Zawór zwarciowy. 7042 Zawór bezpieczeństwa. 7060 Zawór zwrotny z ogranicznkiem jednostronnym. 7068 Zawór z przemiennością sygnału "load sensing". 7087 Równowaga ciśnienia. 7096 Filtr obejściowy. 7136 Ogranicznik ciśnienia układu smarowanie/napełnianie. 7143 Podzielnik przepływu rozdzielacza 1. 7150 Zawór udarowy podnośnika tylnego. 7153 Podwójny zawór udarowy orbitrol. 7155 Zawór hydrauliczny przedniego wału odbioru mocy. 7156 Ogranicznik ciśnienia układu chłodnicy. 7178 Reduktor ciśnienia 13 bar.

7162 Zawór zwrotny akumulatora (Hamulec). 7163 Zawór zwrotny bloku zaworu elektrycznego. 7165 Zawór zera przecieku elementu rozdzielacza elektrycznego.

Numer elementu Nazwa

8028 Sprzęganie szybkie tylne, rozdzielacz nr 1(A). 8029 Sprzęganie szybkie przednie, rozdzielacz nr 1(A). 8030 Sprzęganie szybkie tylne, rozdzielacz nr 1(B). 8031 Sprzęganie szybkie przednie, rozdzielacz nr 1(B). 8033 Sprzęganie szybkie tylne, rozdzielacz nr 2(A). 8035 Sprzęganie szybkie tylne, rozdzielacz nr 2(B). 8036 Sprzęgło hamulca hydraulicznego przyczepy. 8037 Sprzęganie szybkie tylne, rozdzielacz nr 3(A). 8038 Sprzęganie szybkie tylne, rozdzielacz nr 3(B). 9010 Gniazdo niskiego ciśnienia. 9050 Gniazdo pomiaru ciśnienia skrzyni biegów (sprzęgło tylne). 9051 Gniazdo pomiaru ciśnienia skrzyni biegów (sprzęgło przednie). 9052 Gniazdo pomiaru ciśnienia skrzyni biegów "SV1". 9053 Gniazdo pomiaru ciśnienia skrzyni biegów "SV2". 9054 Gniazdo pomiaru ciśnienia skrzyni biegów "SV3". 9055 Gniazdo pomiaru wysokiego ciśnienia. Y001 Zawór elektryczny 4 koła napędowe. Y105 Zawór elektryczny blokady mechanizmu różnicowego. Y325 Zawór elektryczny sprzęgła tylnego wału odbioru mocy. Y326 Zawór elektryczny sprzęgła przedniego wału odbioru mocy. Y327 Proporcjonalny zawór elektryczny jazdy do przodu "PSVF". Y328 Proporcjonalny zawór elektryczny jazdy do tyłu "PSVR". Y335-1 Zawór elektryczny biegów przy wyższym momencie "SV1". Y335-2 Zawór elektryczny biegów przy wyższym momencie "SV2". Y335-3 Zawór elektryczny biegów przy wyższym momencie "SV3". Y336 Zawór elektryczny podnoszenia podnośnika tylnego. Y337 Zawór elektryczny opuszczania podnośnika tylnego. Y338 Zawór elektryczny hamulca tylnego wału odbioru mocy. Y339-1 Zawór elektryczny automatycznego zakresu prędkości "SVA". Y339-2 Zawór elektryczny automatycznego zakresu prędkości "SVB". Y339-3 Zawór elektryczny automatycznego zakresu prędkości "SVC". Y339-4 Zawór elektryczny automatycznego zakresu prędkości "SVD". Y492 Zawór elektryczny sprzężenia pomp hydraulicznych . Z102 Czujnik ciśnieniowy zatkania filtru wysokiego ciśnienia. Z183 Wyłącznik ciśnieniowy układu zasysania. Z184 Wyłącznik ciśnieniowy układu sterowania napędem.
