3 - MONT AJE

Kit Pedal Del Circuit O Del Martillo Hidr Ulico

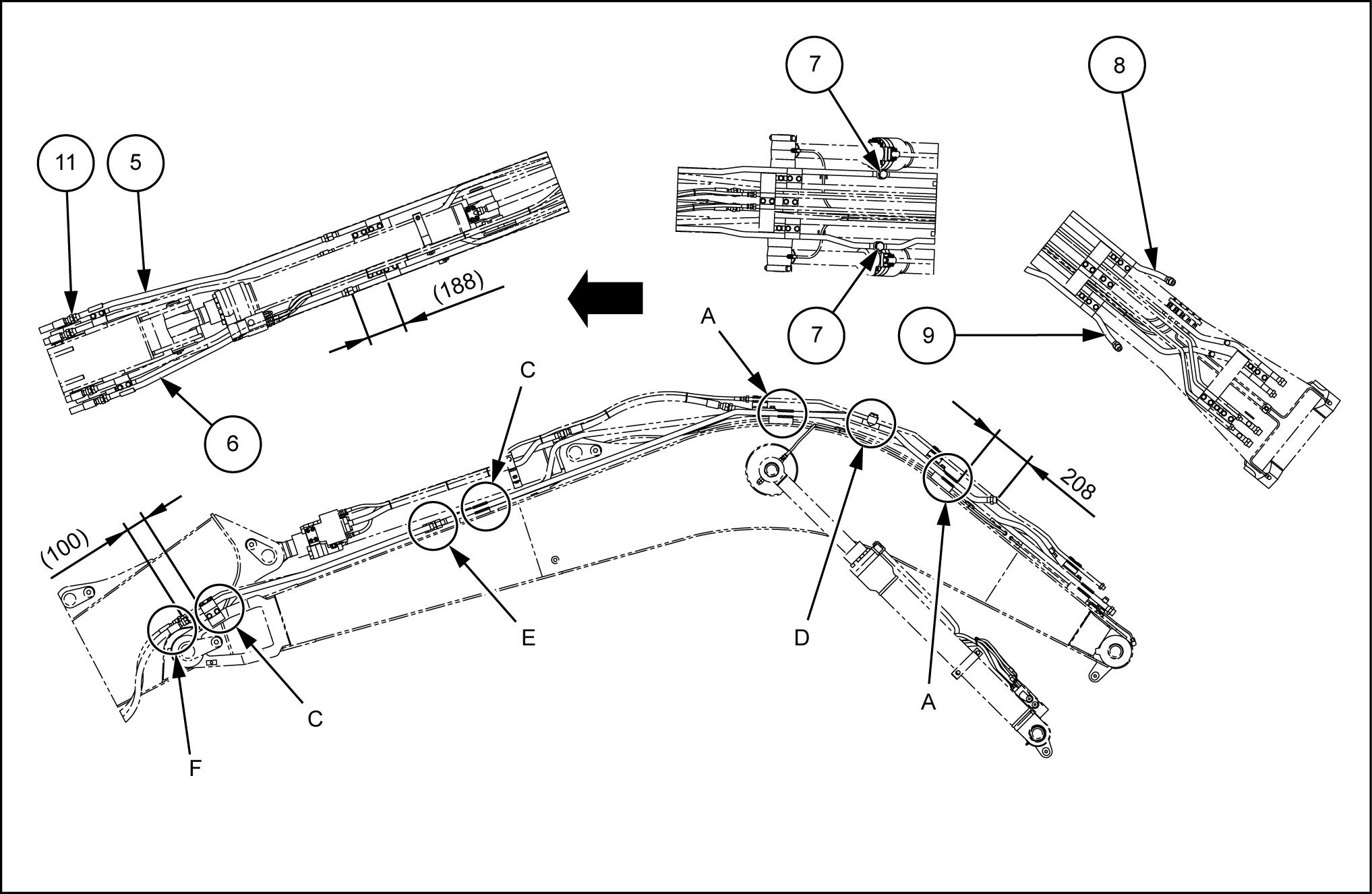

Instalación del conducto del brazo SMIL15CEX7674FB 1

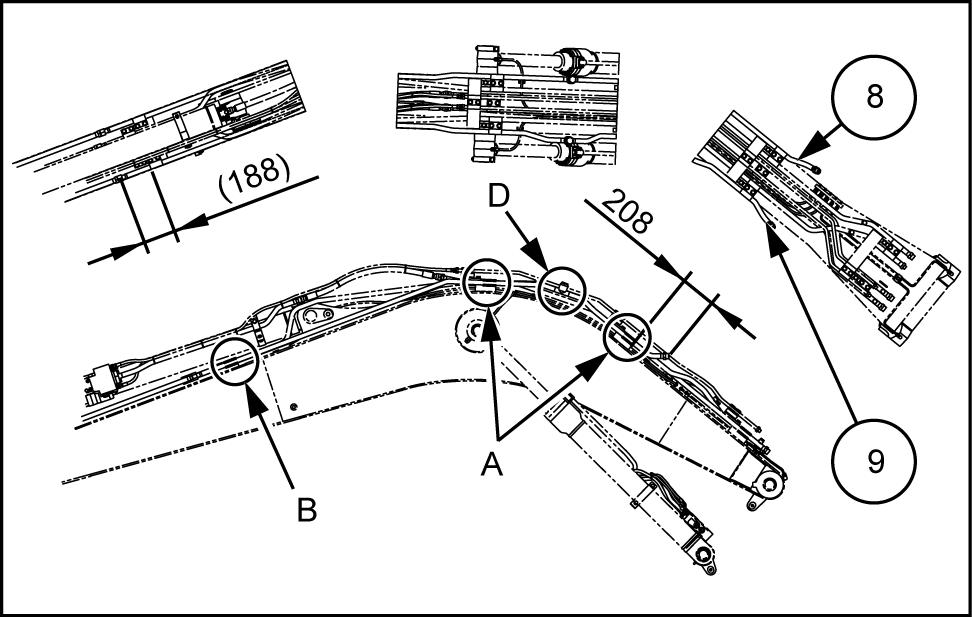

Conjuntos conductos (8) (9)

Instale conducto (izquierdo) (9)

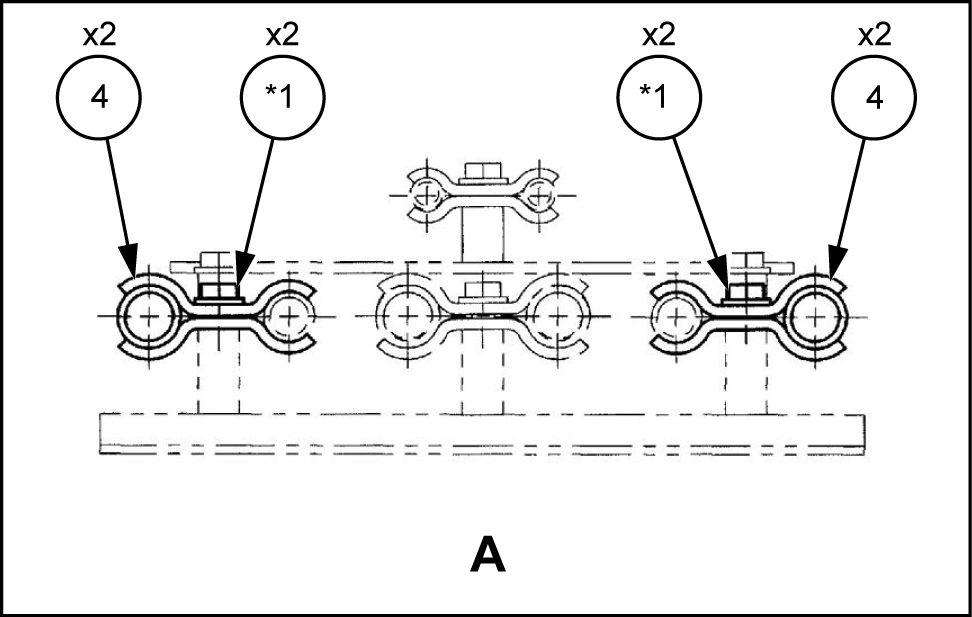

Fije los conductos (izquierda) (9) dos puntos con dos bridas (4) cada uno y , a fije con dos pernos SEMS (*1) cada

• Fije una las abrazaderas (4) a 208 ( ) del extremo trasero del conjunto del conducto quierdo) (9) .

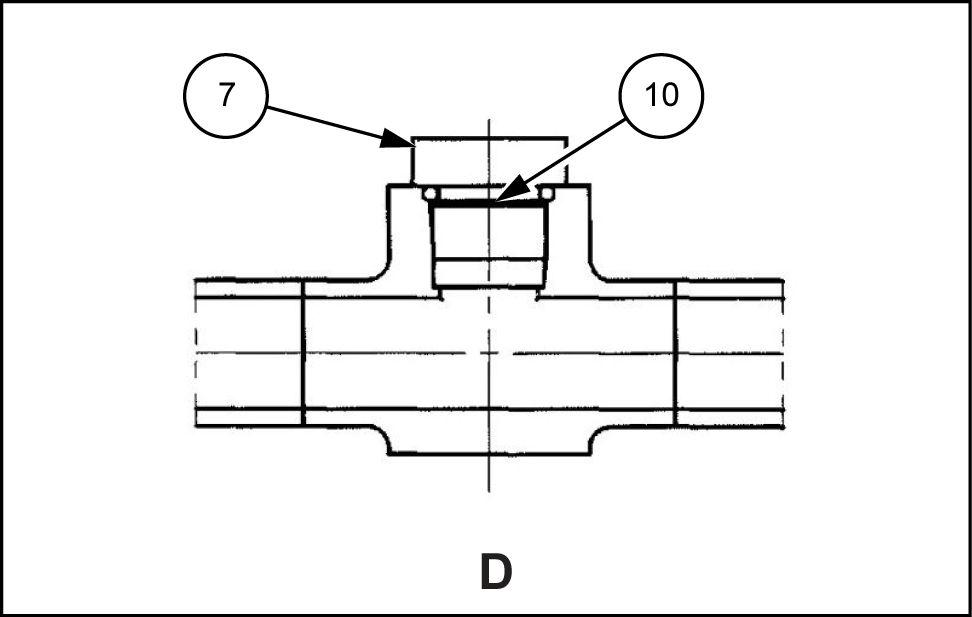

Instale tapón (7) y junta tórica (10) conjunto conductos (izquierdo) (9)

• Par apriete del tapón: 157 - 193 ( 1 15.797)

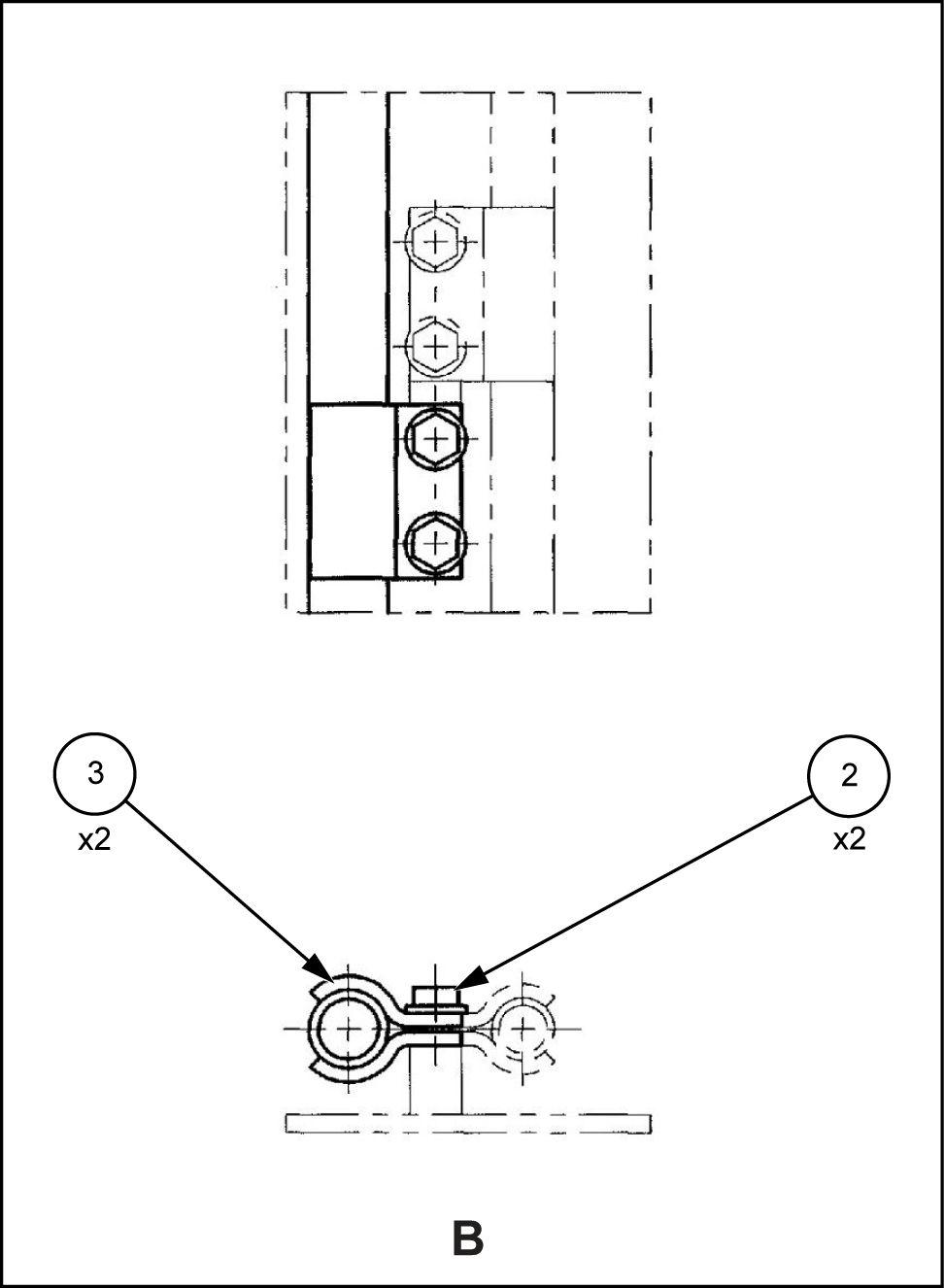

Sujete conjunto del conducto (izquierdo) (9) con dos abrazaderas (3) y apriételas con dos pernos SEMS (2)

• Coloque abrazadera (3) a 188 ( 7.402 ) del extremo frontal del conducto (izquierdo) (9) .

Instale conjunto del conducto (derecha) (8) misma forma que conjunto del conducto (izquierda) (9) .

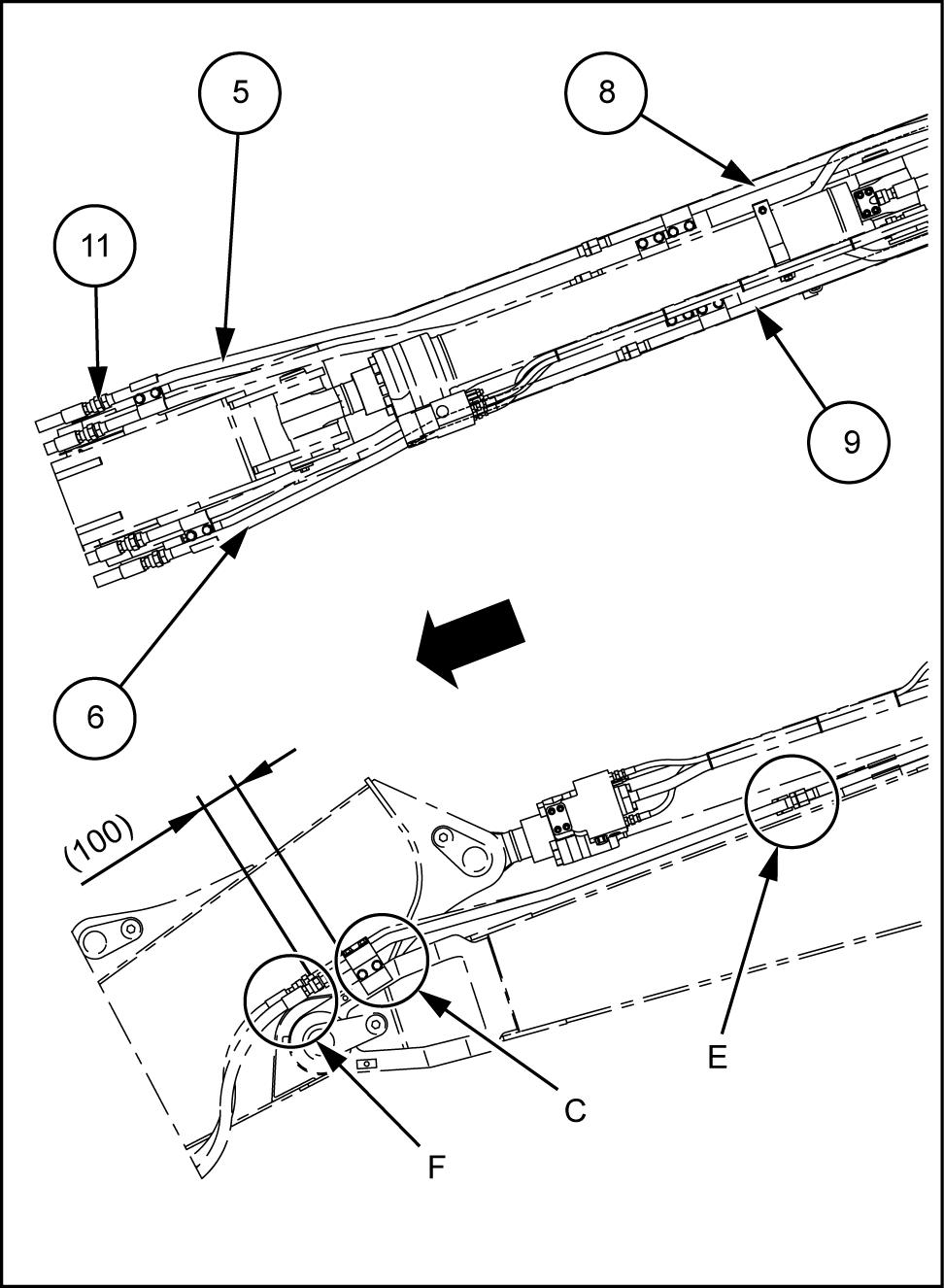

Conjuntos conductos (5) (6) Coloque conducto (izquierdo) (6)

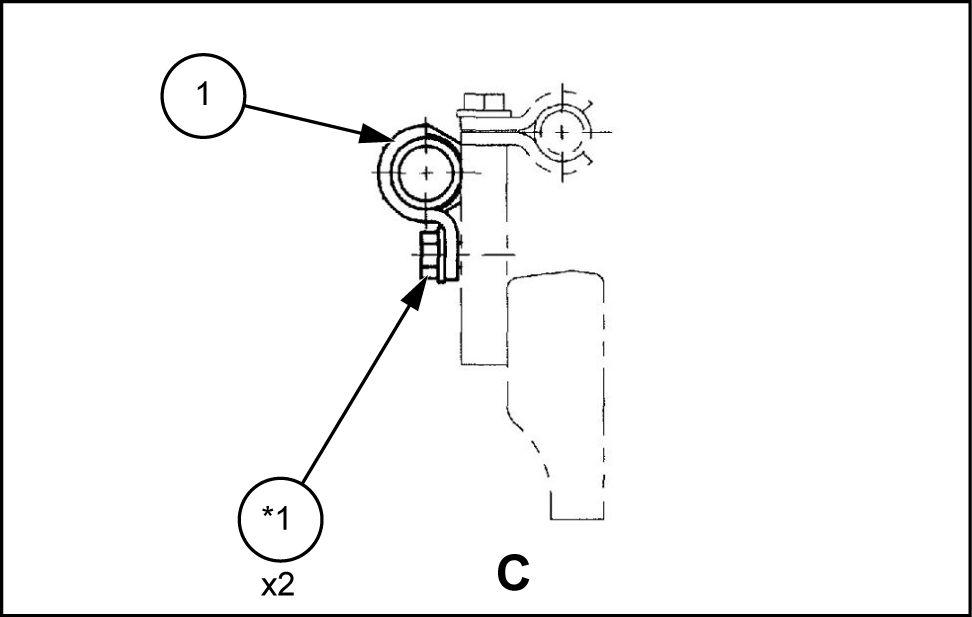

Fije conjunto conductos (izquierdo) (6) con una abrazadera tubos (1) y dos pernos SEMS (*1)

• Coloque abrazadera (1) a 100 ( 3.937 ) del extremo frontal del conducto (izquierdo) (6)

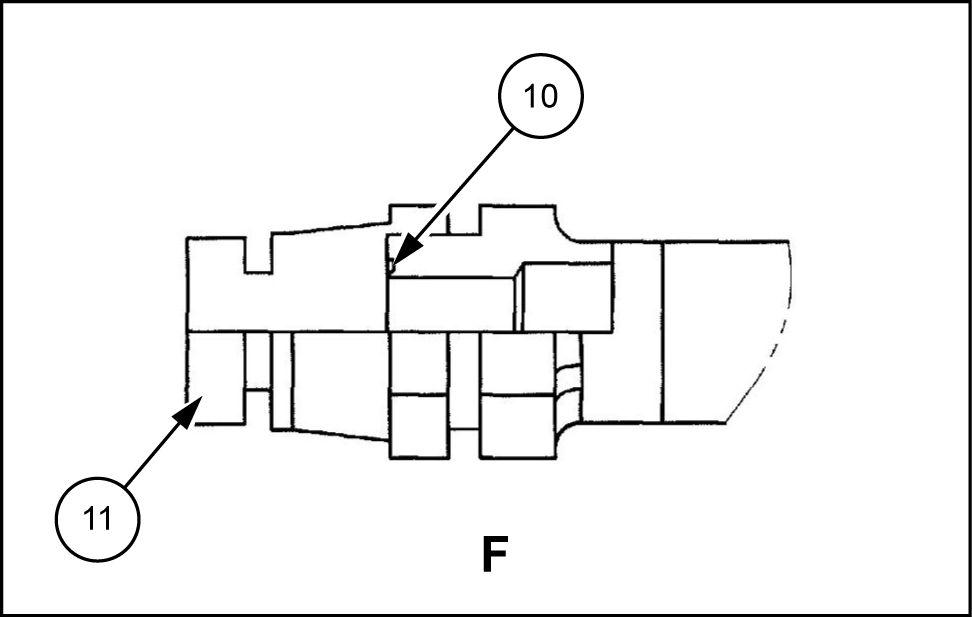

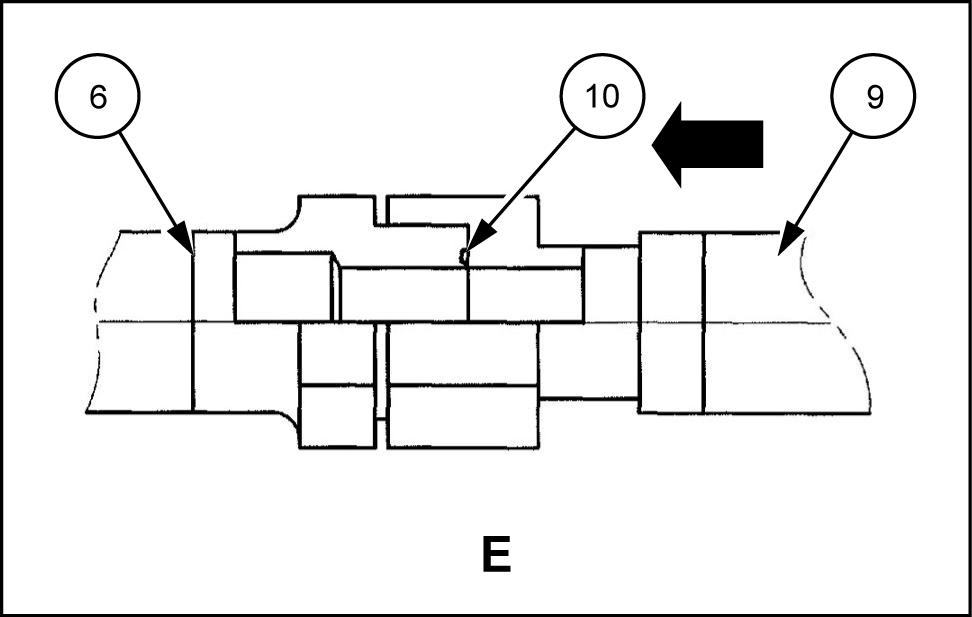

Instale junta tórica (10) extremo trasero del conducto (izquierdo) (6) y , a conecte conducto (izquierdo) (9)

Instale junta tórica (10) extremo delantero del conducto (izquierdo) (6) y ponga tapón

Instale conjunto del conducto (derecha) (5) misma forma que conjunto del conducto (izquierda) (6)

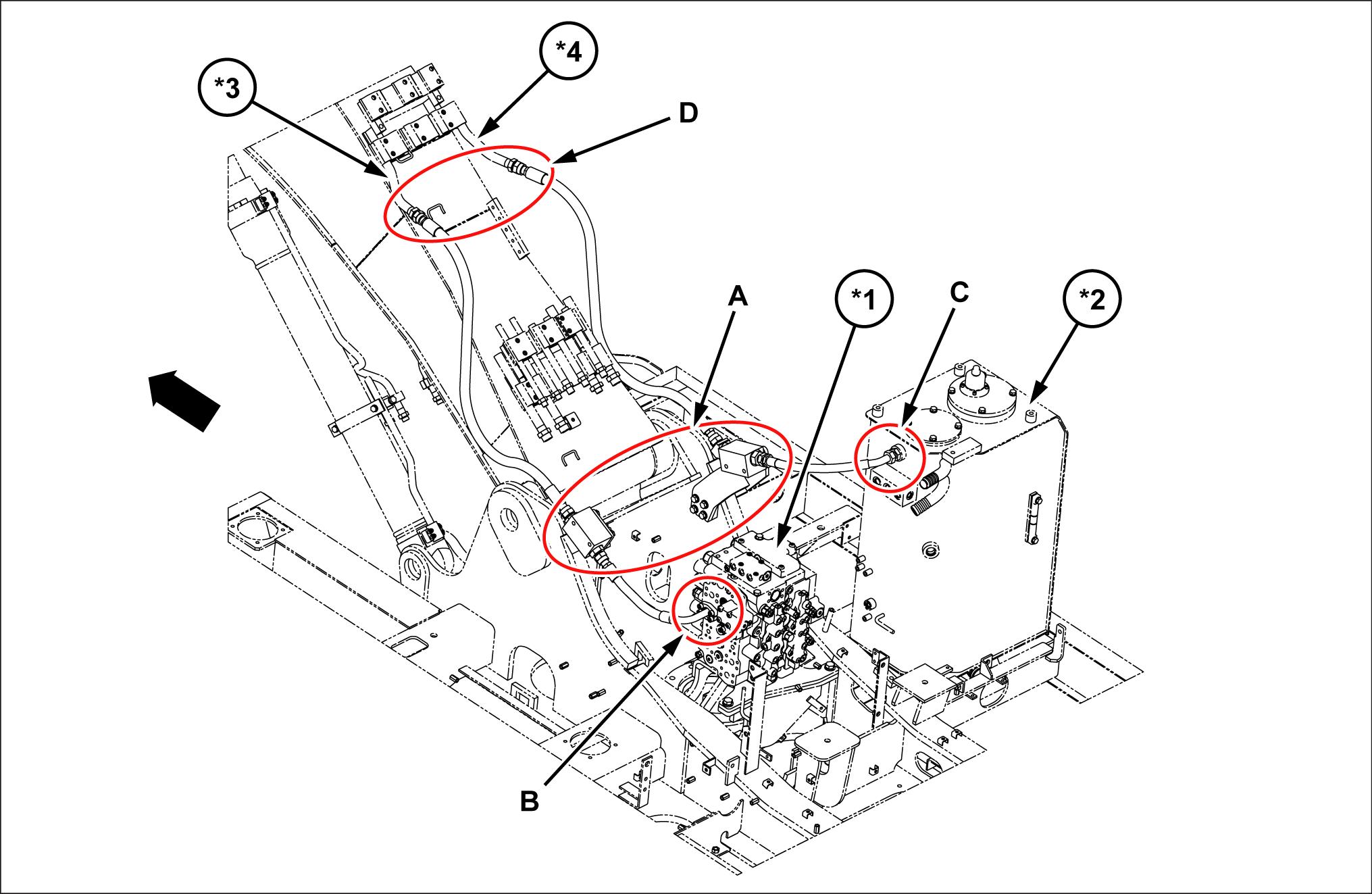

Instalación del conducto principal superior

Instalación del conducto principal superior (lado izquierdo)

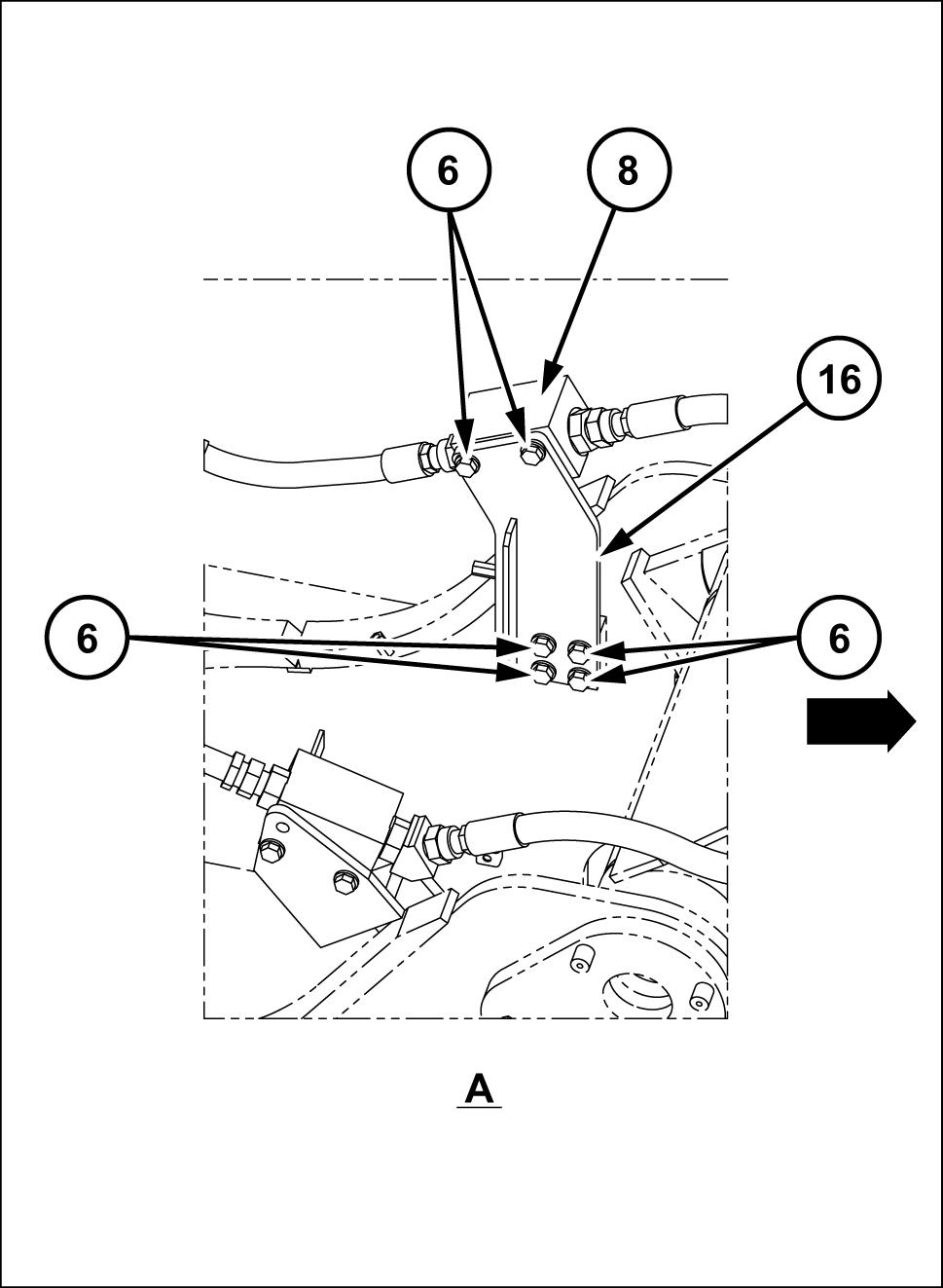

Instale soporte (16) bastidor con cuatro pernos SEMS (6)

Instale colector (8) soporte (16) con dos pernos SEMS (6) .

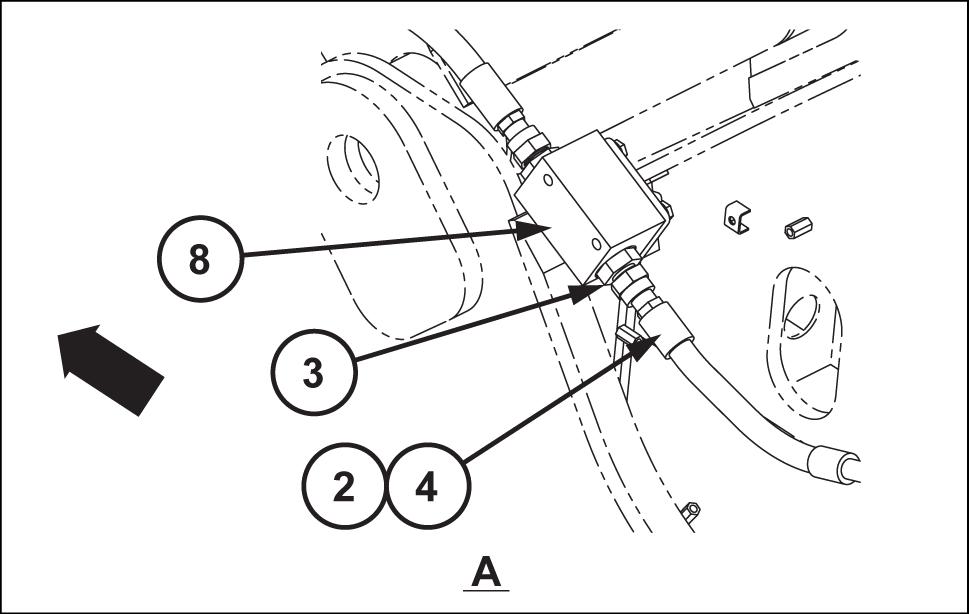

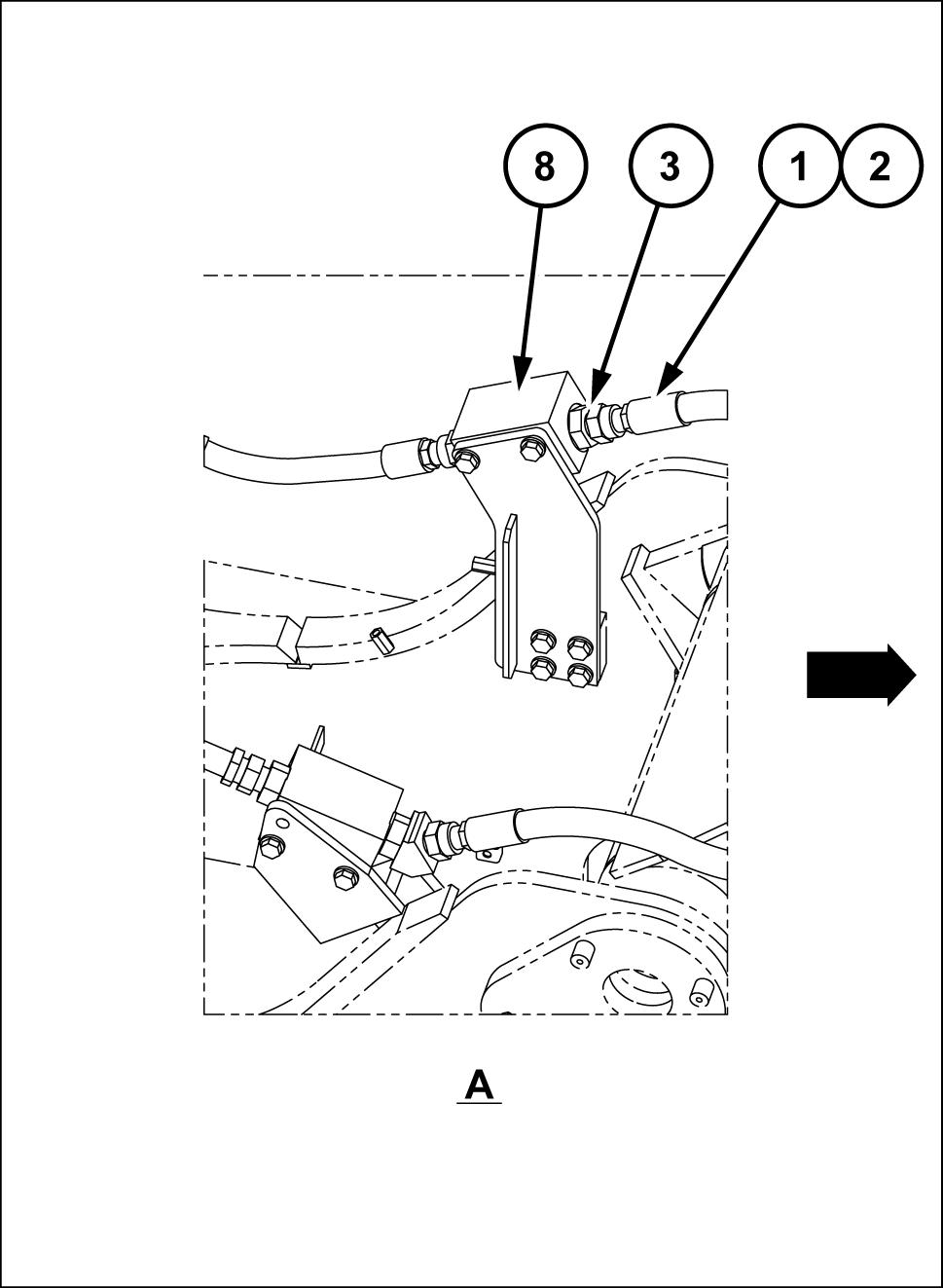

Instale adaptador manguera (3) colector (8)

Coloque junta tórica (2) colector (8) y conecte manguera hidráulica (1)

• Par apriete: 157 - 193 N·m ( 1 15.797142.349 )

Instale adaptador manguera (3) colector (8) .

Coloque junta tórica (2) colector (8) y conecte manguera hidráulica (4)

• Par apriete: 157 - 193 N·m ( 1)

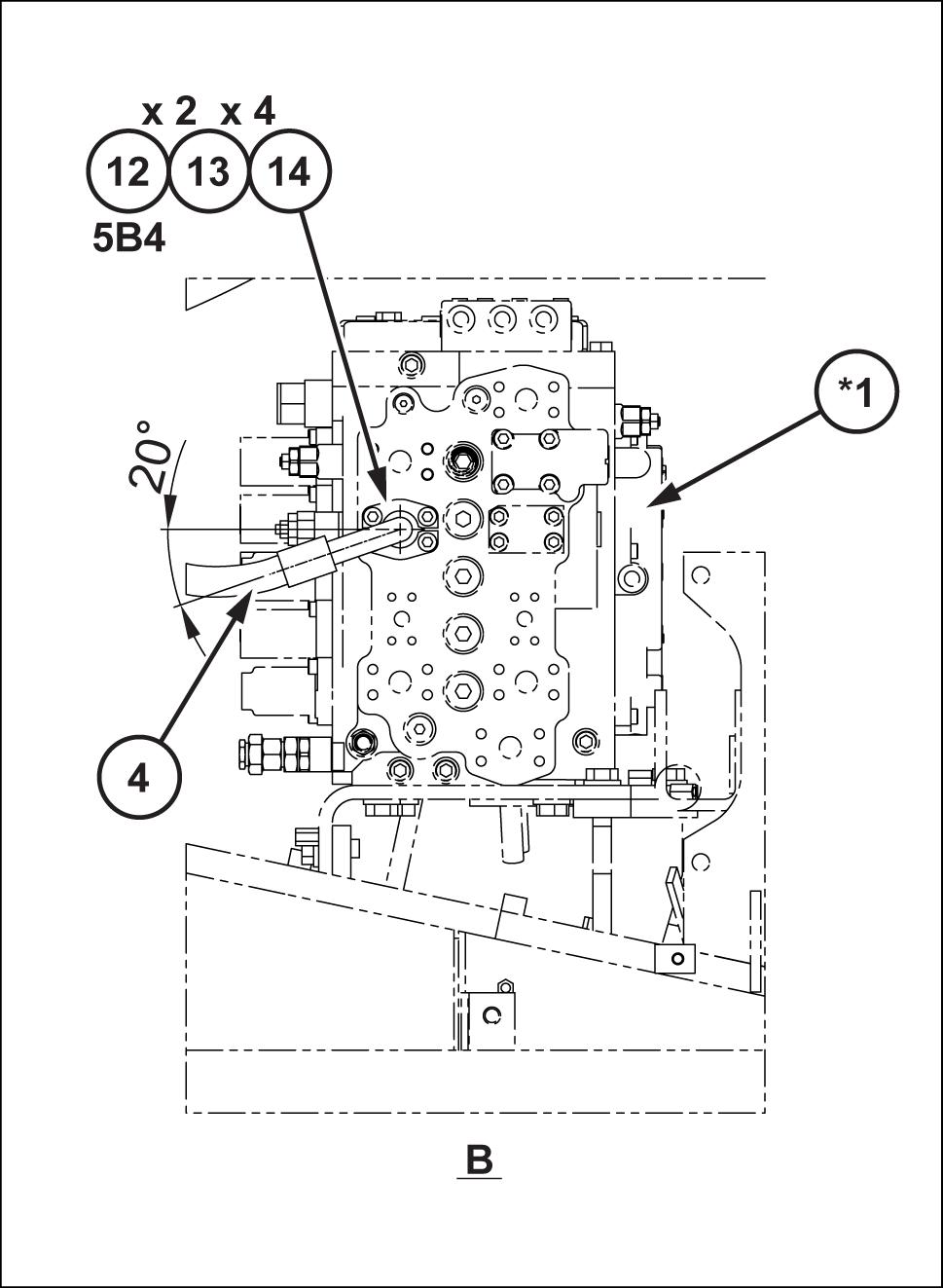

Monte junta tórica (14) toma 5B4 válvula control (*1) y conecte manguera hidráulica (4) con las dos bridas abiertas (12) y los cuatro pernos cabeza hueca hexagonal (13)

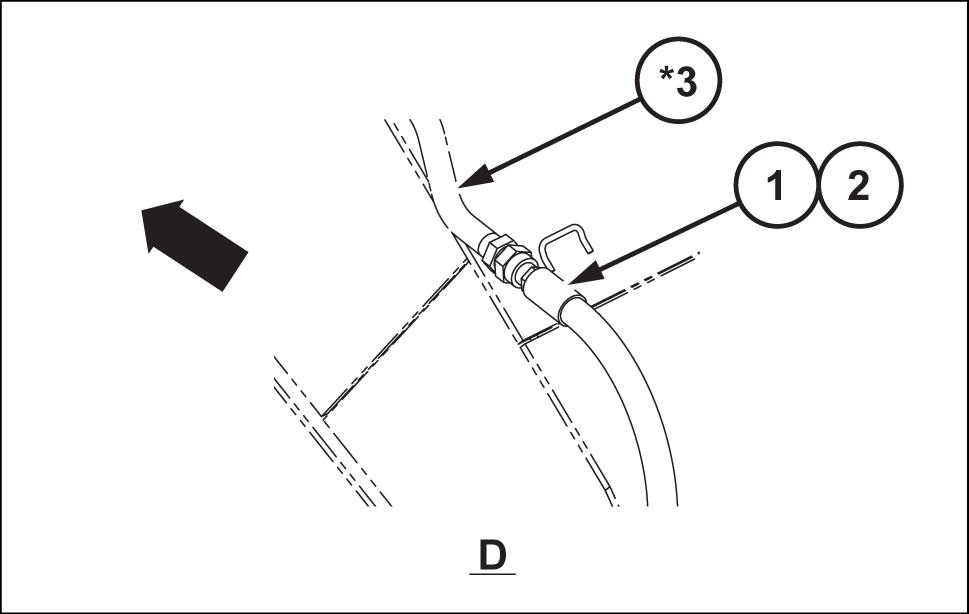

SMIL15CEX8525BB 5 Coloque junta tórica (2) manguera hidráulica (1) y conéctela conducto (izquierda) (*3) .

• Par apriete: 157 - 193 N·m ( 1 15.797142.349 )

SMIL15CEX8526AB 6

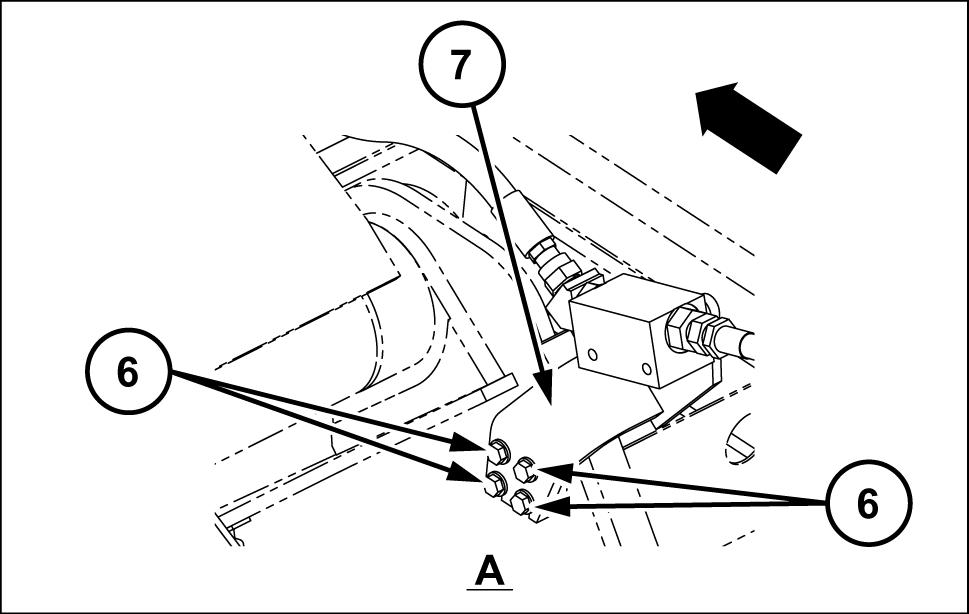

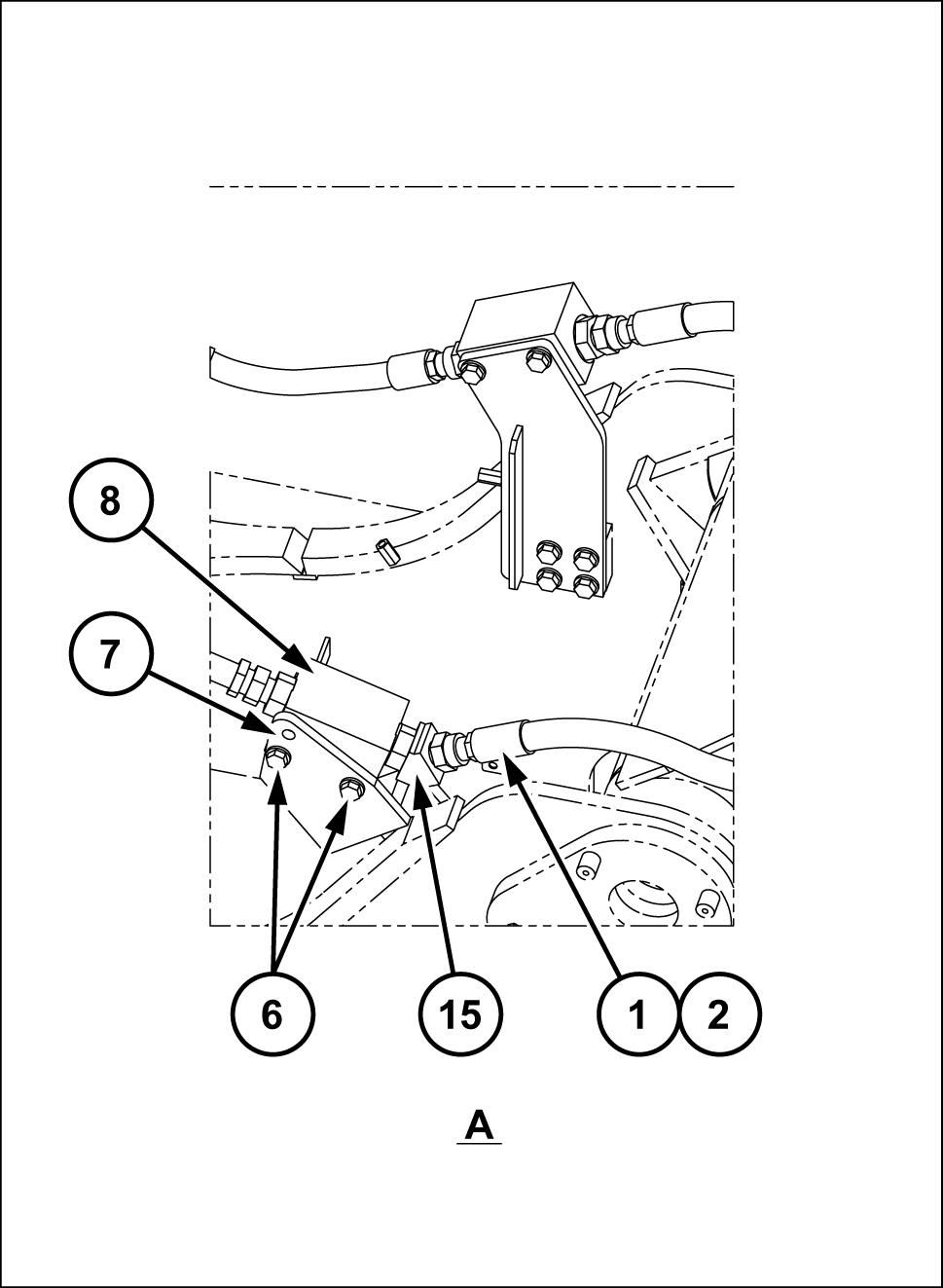

Instalación del conducto principal superior (lado derecho) Instale soporte (7) bastidor con cuatro pernos SEMS (6)

Instale colector (8) soporte (7) con dos pernos SEMS (6)

Instale codo (15) colector (8)

Coloque junta tórica (2) codo (15) y conecte manguera hidráulica (1)

• Par apriete: 157 - 193 ( 1 15.797142.349 )

SMIL15CEX8528BB 8

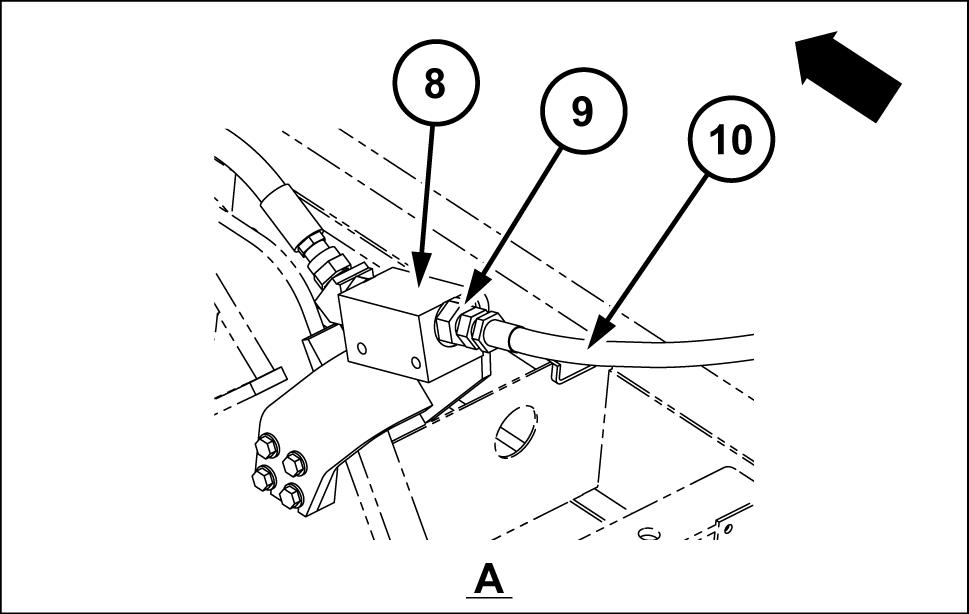

Instale adaptador manguera (9) colector (8) .

Conecte manguera hidráulica (10) adaptador (9)

SMIL15CEX8529AB 9

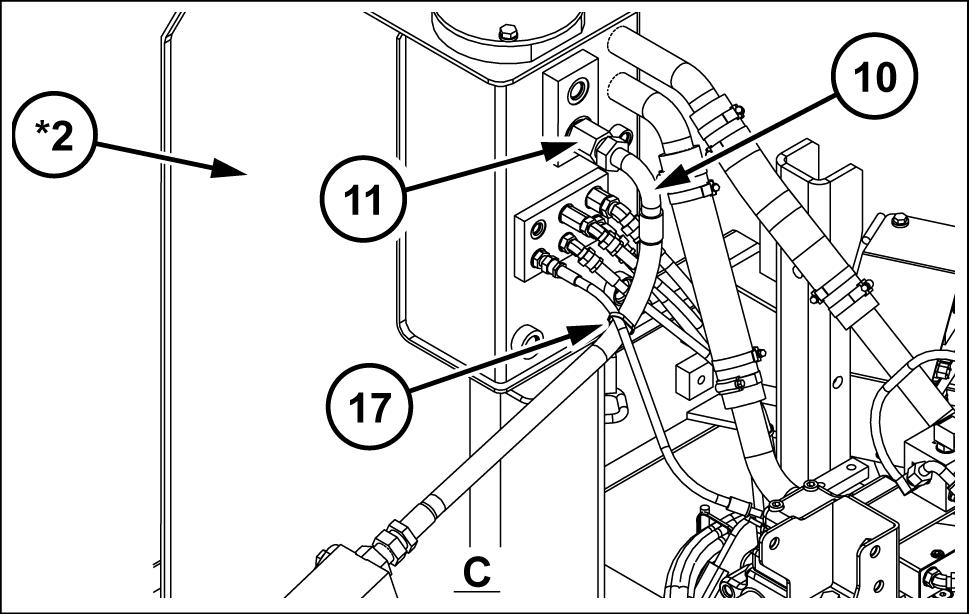

Instale adaptador para manguitos depósito hidráulico (*2)

Conecte manguera hidráulica (10) adaptador Sujete manguera hidráulica (10) y conducto piloto (17) con una brida .

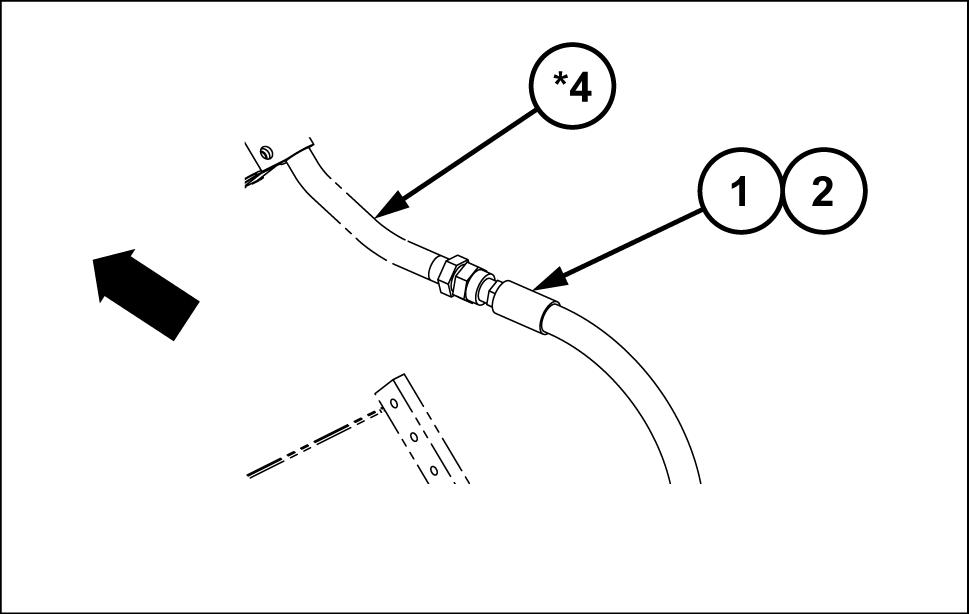

Instale junta tórica (2) manguera hidráulica (1) y conéctela conducto (*4)

• Par apriete: 157 - 193 ( 1 15.797142.349 )

Instalación

V Lvula Descarga Del Puerto

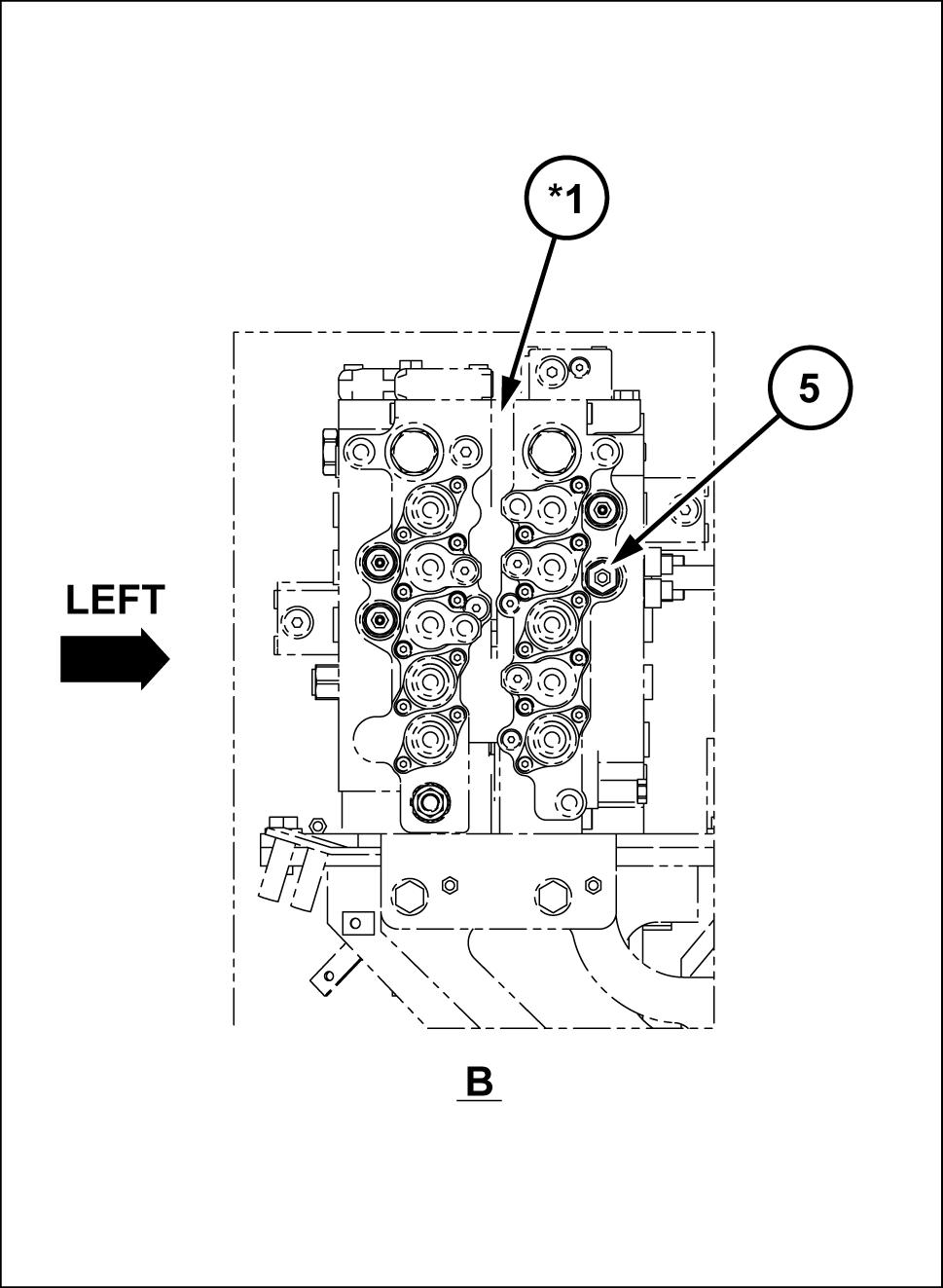

Retire tapón y , a instale las válvulas seguridad toma (5) válvula control (*1)

• Par apriete: - N·m ()

T ras instalar las válvulas descarga puerto (5) , ajuste presión descarga función del accesorio (Consulte manual

Instalación válvula servicio (válvula control remoto)

Smil15cex8533f 1

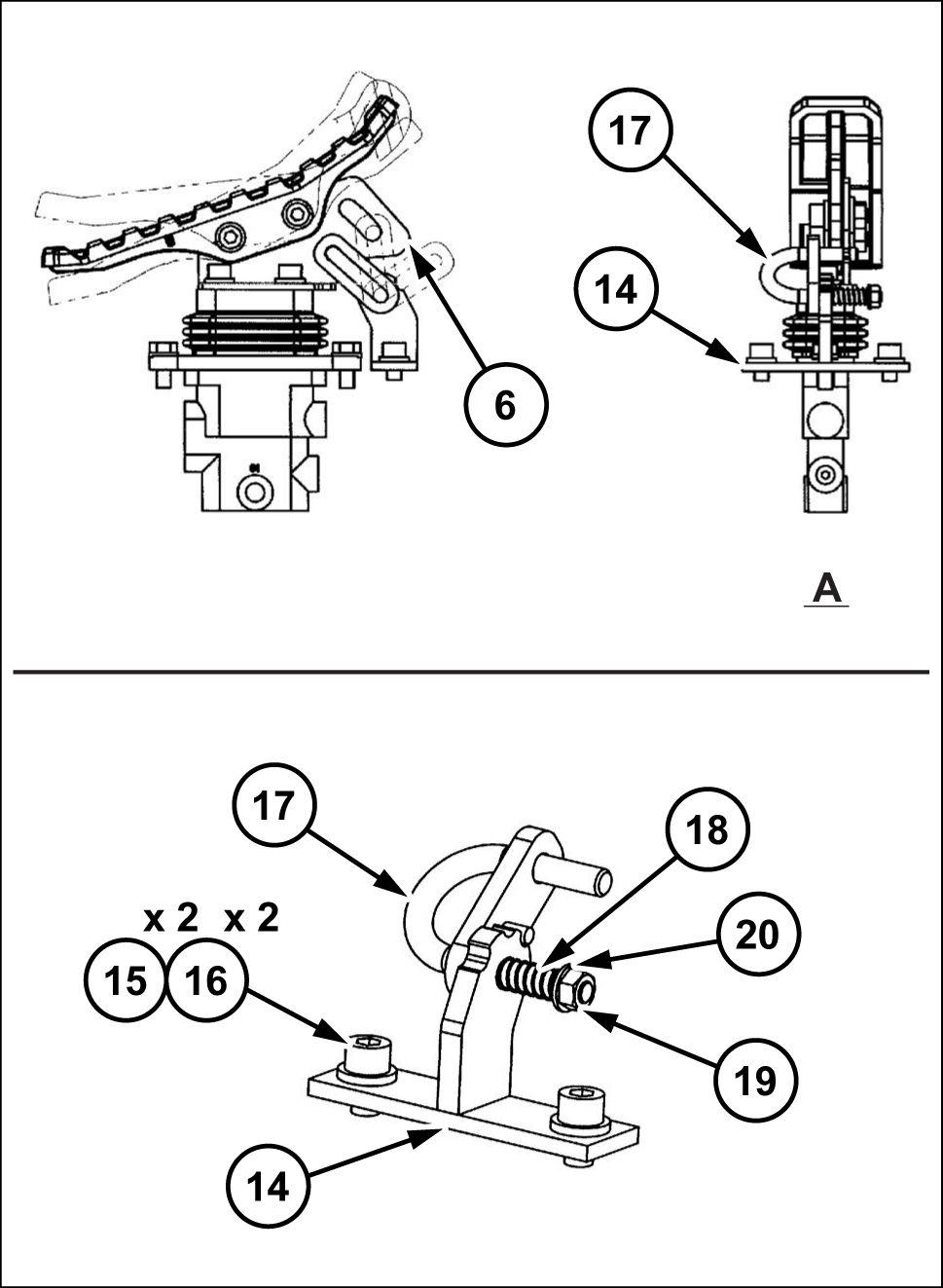

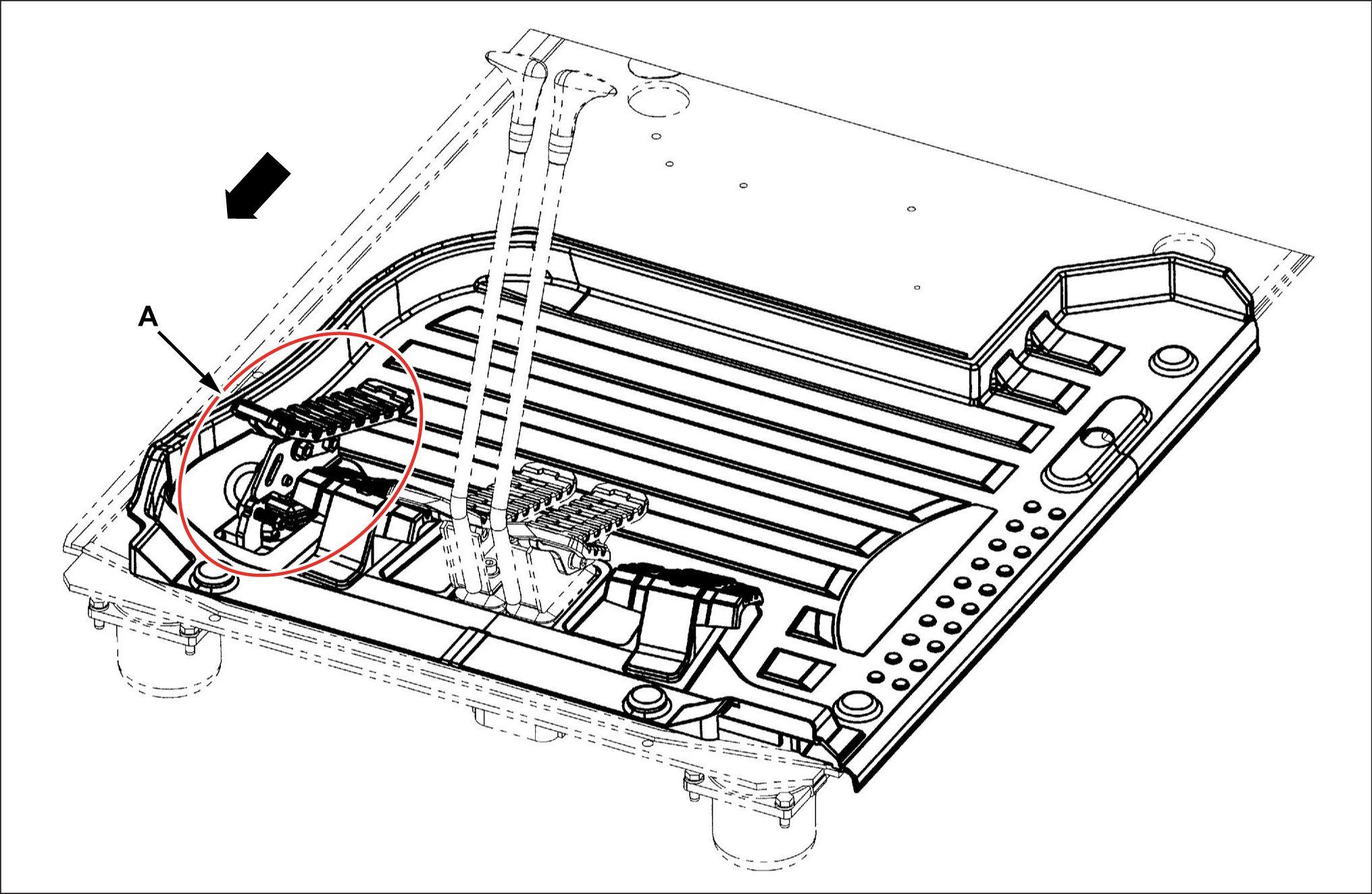

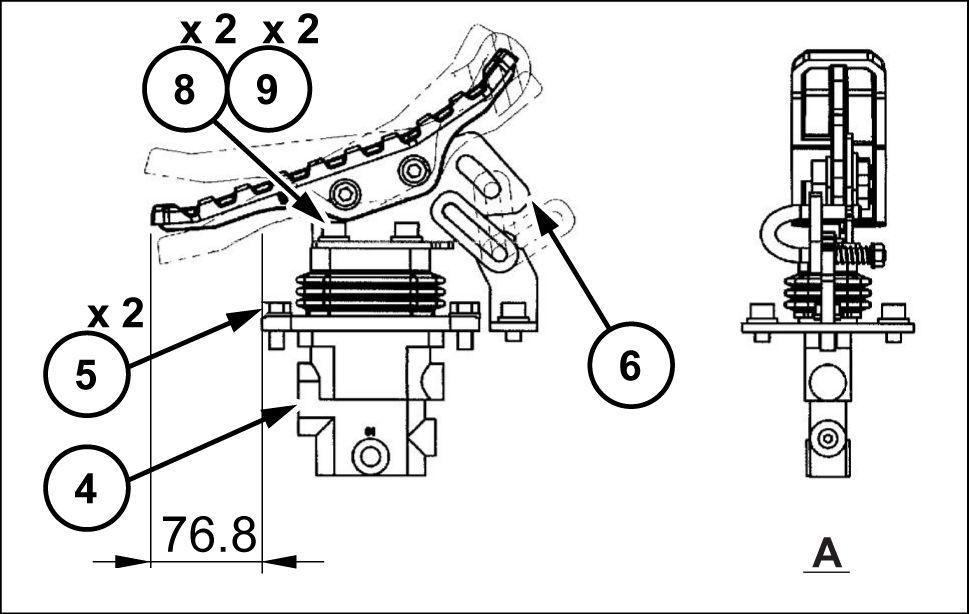

Retire alfombra cabina. Instale válvula control remoto (4) sección delantera derecha del suelo con dos pernos SEMS (5) Monte soporte del pedal derecho opcional (6) válvula control remoto (4) con dos pernos cabeza hueca hexagonal (8) y dos arandelas alta cia (9)

Coloque palanca bloqueo (17) y muelle presión (18) soporte bloqueo (14) y , a fíjelos con tuerca alta resistencia (19) y arandela plana (20)

Introduzca palanca bloqueo (17) ranura del soporte del pedal derecho opcional (6) y , a instale soporte bloqueo (14) suelo con los dos pernos cabeza hueca hexagonal (15) y dos arandelas alta resistencia (16)

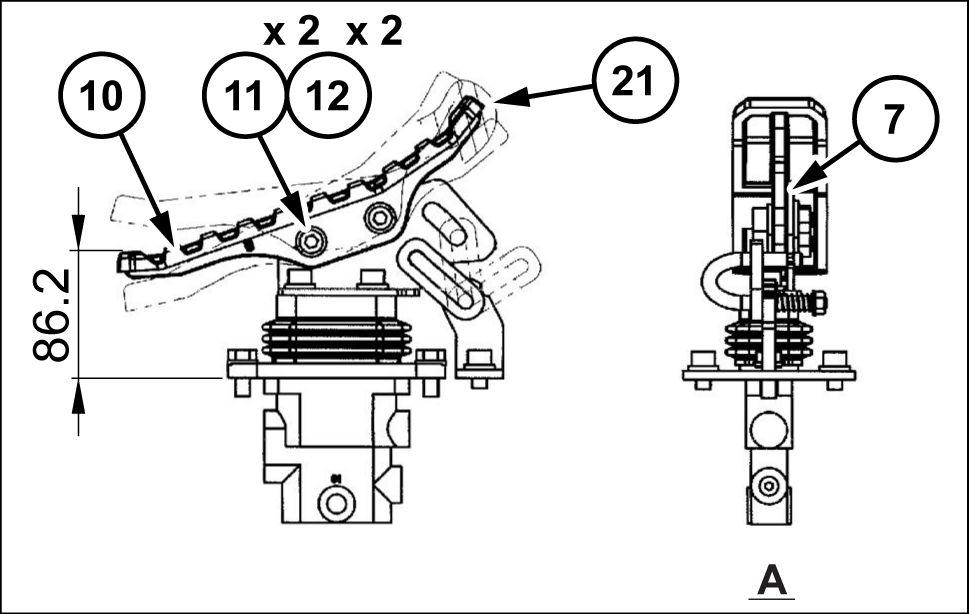

Instale soporte del pedal opcional (7) y pedal cional (10) con dos pernos cabeza hueca hexagonal y dos arandelas alta resistencia (12) Cubra pedal opcional (10) con tapa plástico (21)

Instalación del conducto pilotaje válvula servicio (válvula control remoto)

SMIL15CEX8537FB 1

SMIL15CEX8538FB 2

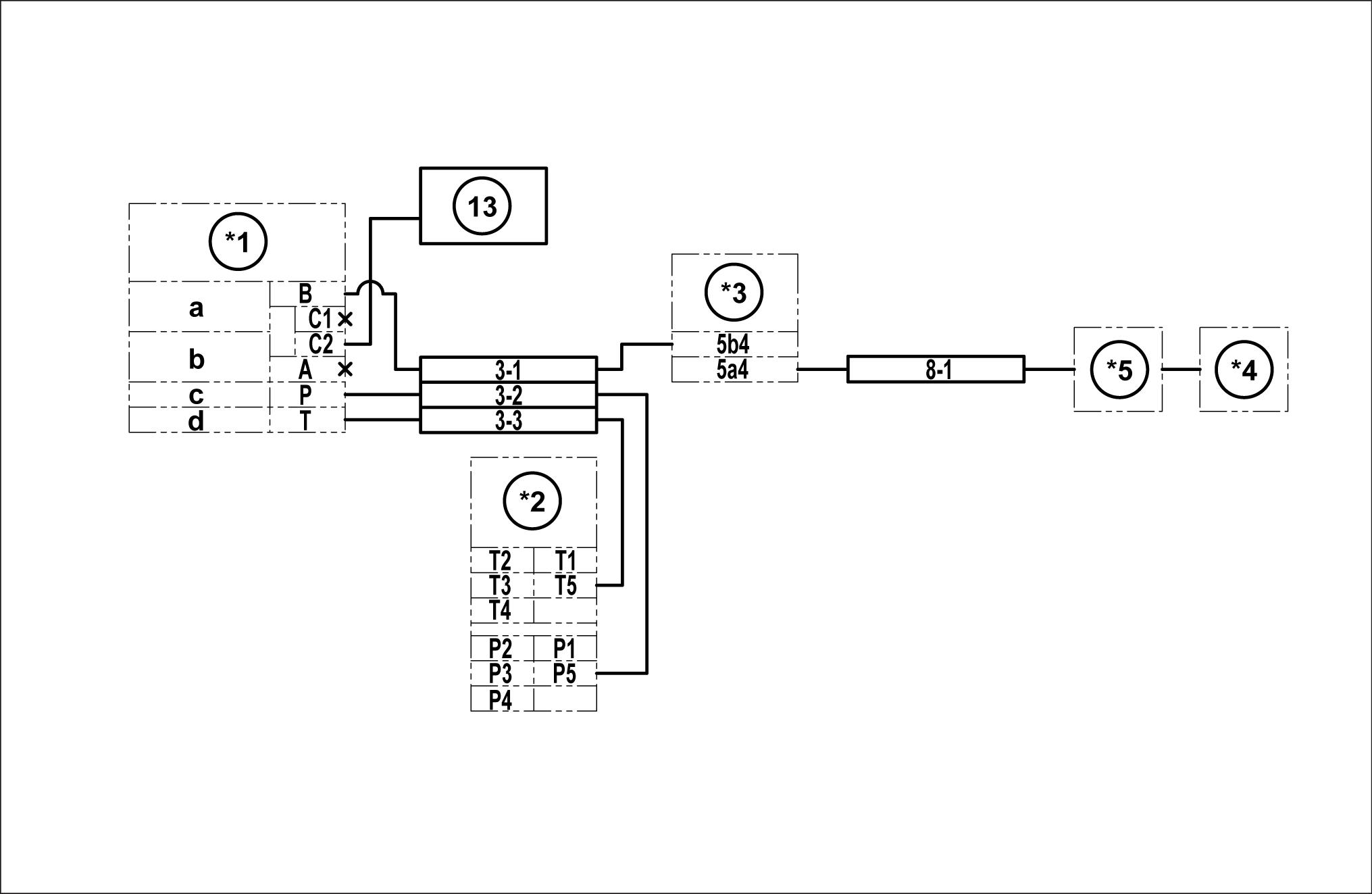

Funcionamiento del pedal delantero *2. Colector

Funcionamiento del pedal trasero *3. Válvula control Presión *4. Depósito hidráulico Retorno *5. Conducto retorno *1. Válvula control remoto

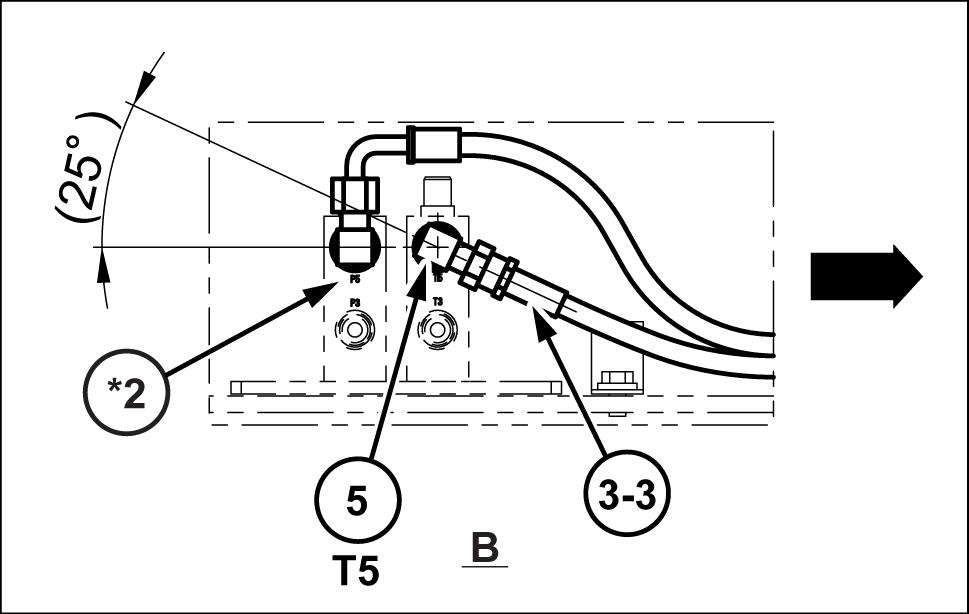

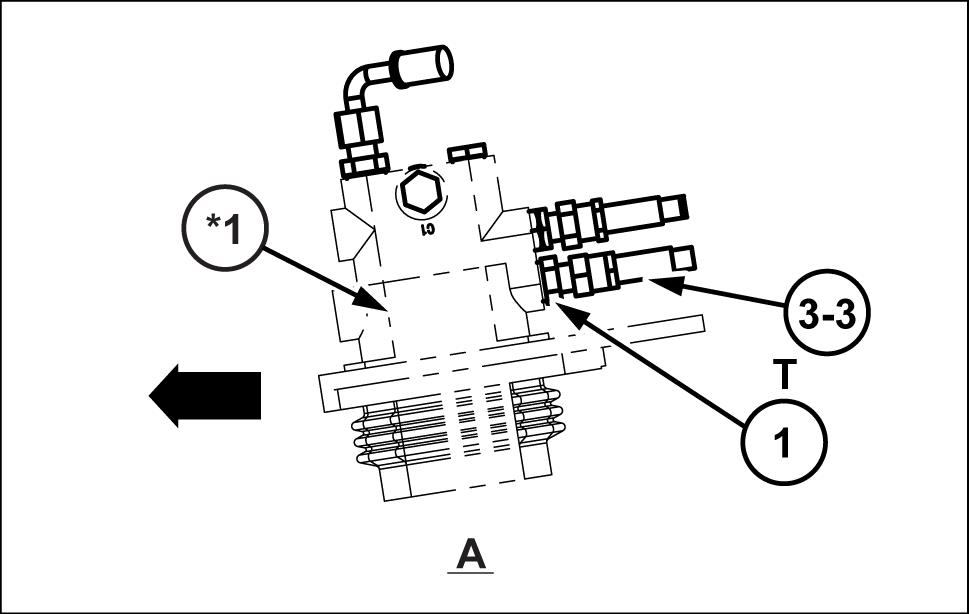

Instale adaptador para manguera (1) puerto T válvula control remoto (*1) .

Instale codo (5) puerto del colector (*2) .

Conecte toma T válvula control remoto (*1) y toma del colector (*2) con manguera nailon -

SMIL15CEX8541AB 5

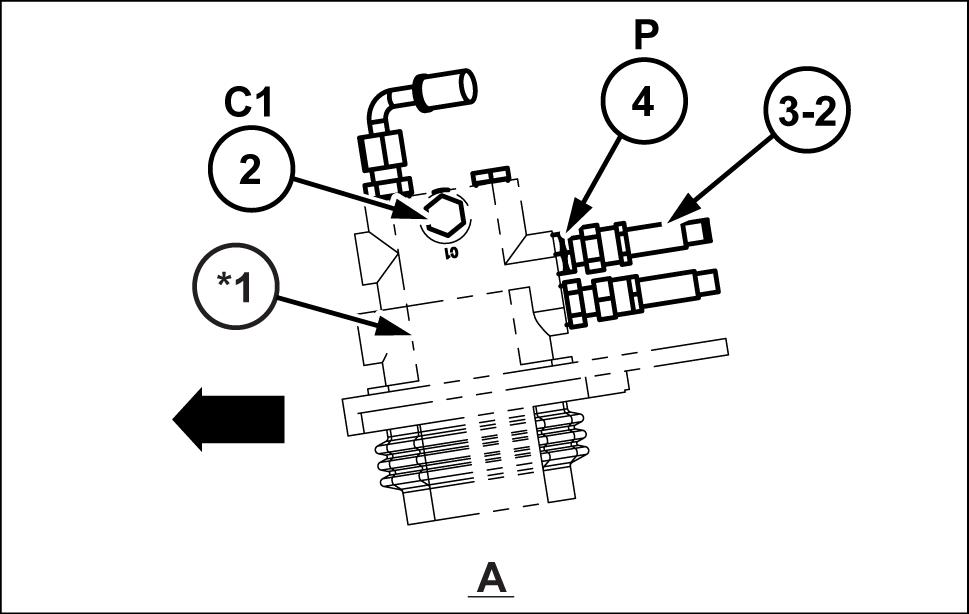

Instale tapón (2) toma válvula trol remoto (*1)

Instale boquilla con filtro (4) puerto P válvula control remoto (*1) .

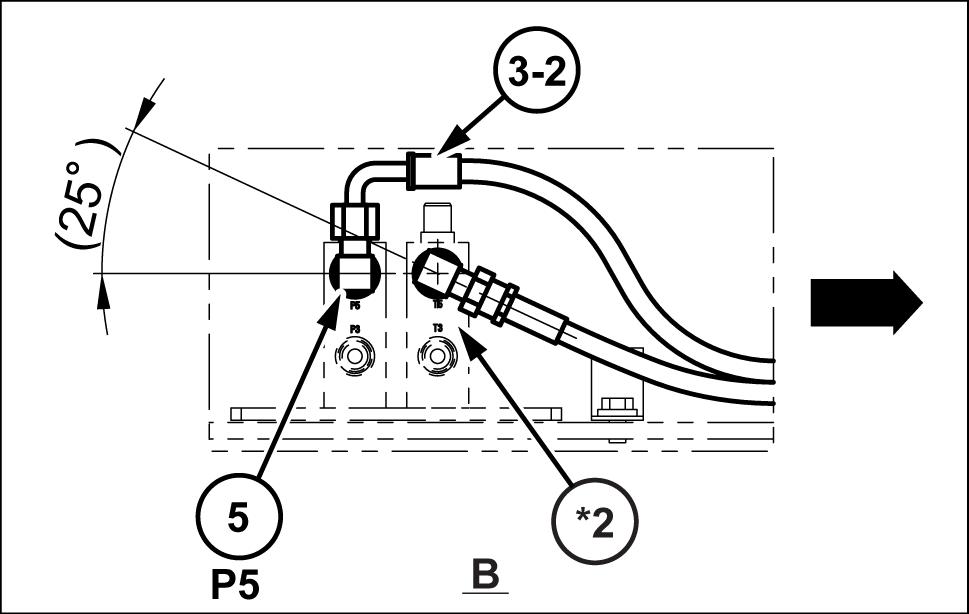

Instale codo (5) puerto del colector (*2) Conecte toma P válvula control remoto (*1) y toma P5 del colector (*2) con manguera nailon -

SMIL15CEX8542AB 6

SMIL15CEX8543AB 7

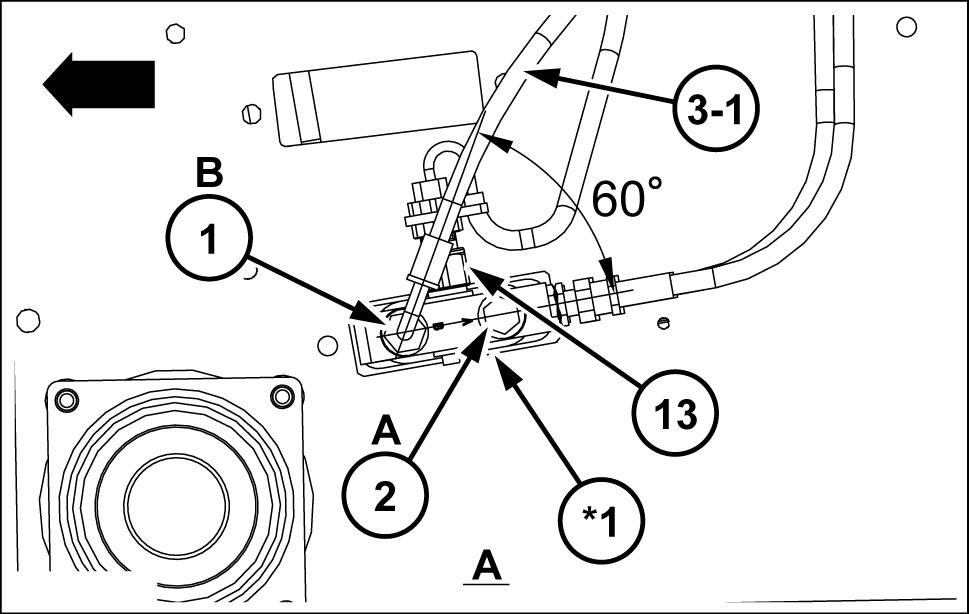

Ponga tapón (2) puerto A válvula trol remoto (*1)

Instale adaptador para manguera (1) puerto B válvula control remoto (*1)

Instale presostato (13) toma válvula control remoto (*1)

SMIL15CEX8544AB

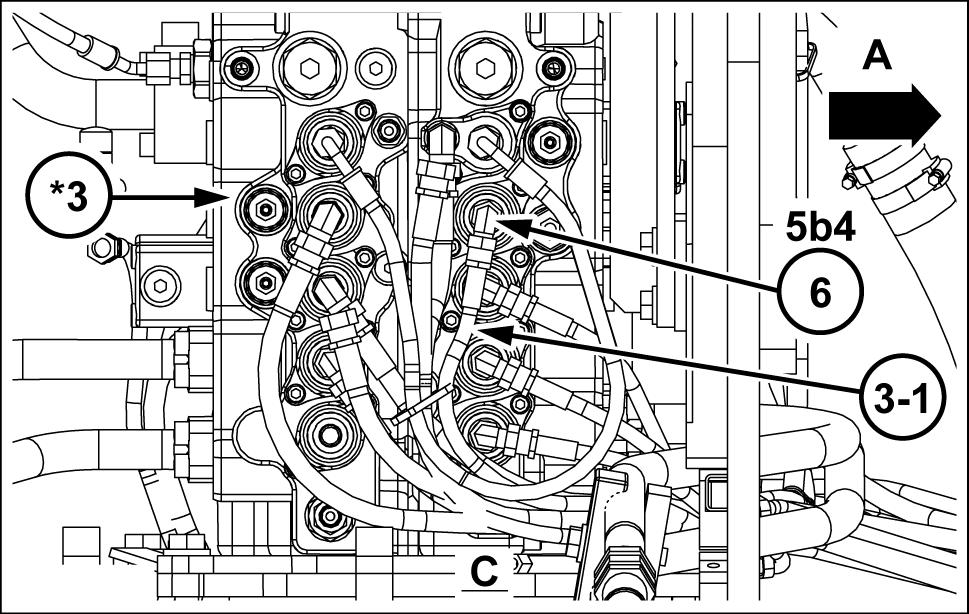

Instale codo largo (6) toma 5b4 válvula control (*3)

Conecte toma B válvula control remoto (*1) y toma 5b4 válvula control (*3) con guera nailon -

• Instale codo largo (6) con ángulo horizontal 80° hacia Izquierda

SMIL15CEX8545AB

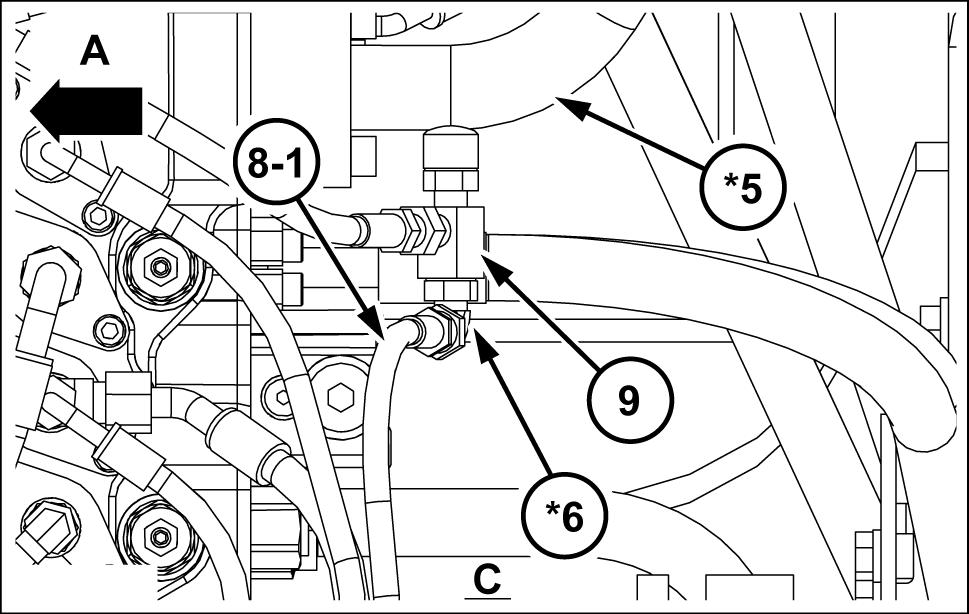

Retire los conductos piloto P y T y codo (*6) del conducto retorno (*5) Instale adaptador T (9) conducto retorno (*5) , y a continuación conecte codo (*6) y los ductos piloto P y T Izquierda

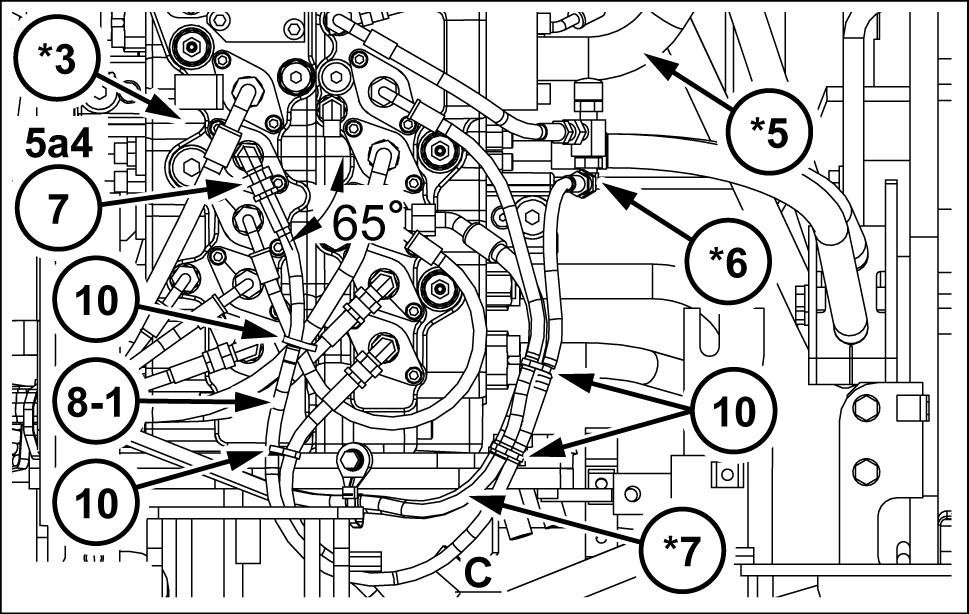

Instale espárrago (7) toma 5a4 válvula control (*3) .

Conecte espárrago (7) y conducto retorno (*5) , codo (*6) , con manguera nailon - y sujételos con cuatro bridas (10)

SMIL15CEX8546AB

• Sujete manguera nailon con conducto control piloto (*7) . SMIL15CEX8547AB

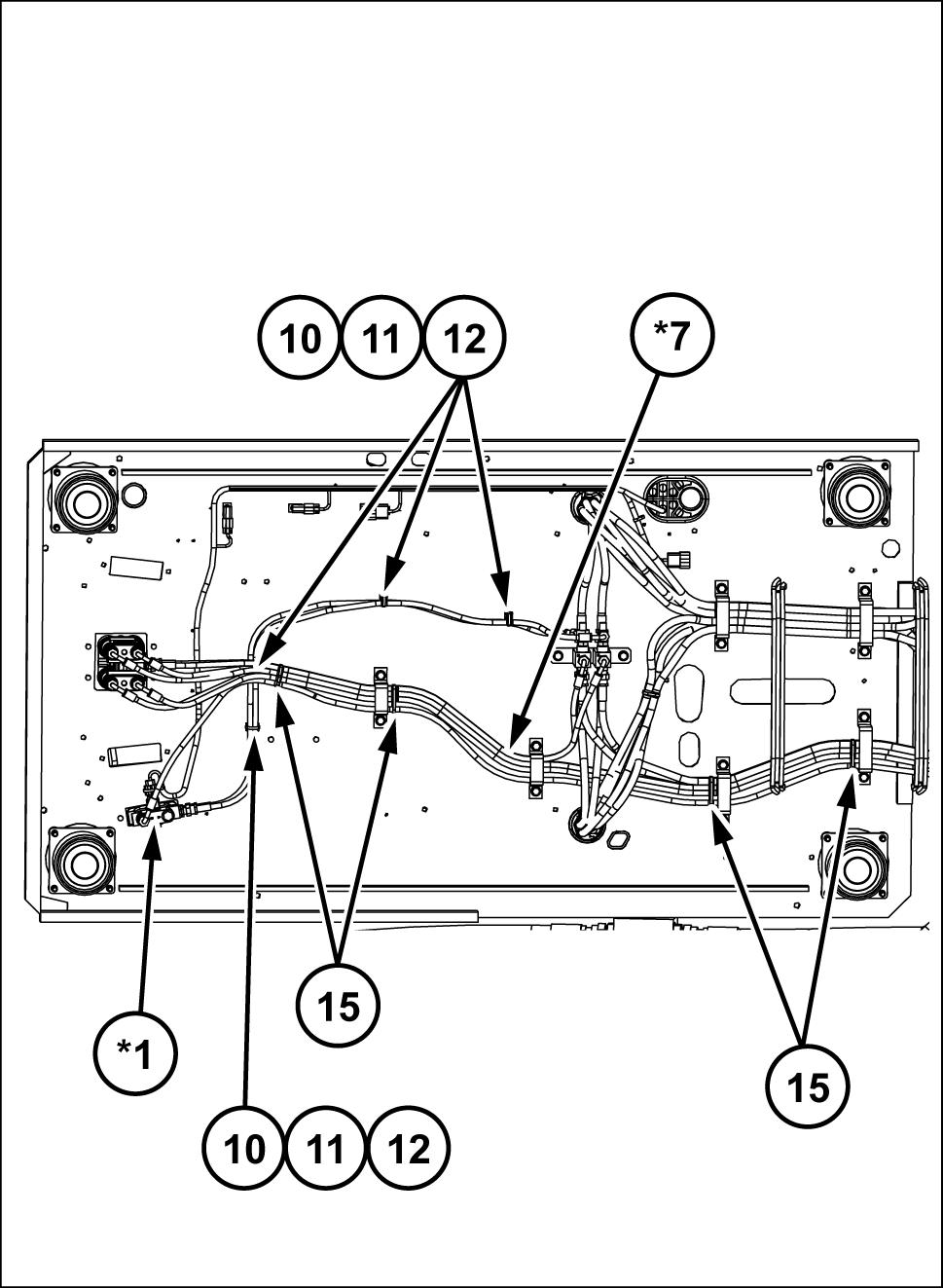

Fije conjunto manguera que sale válvula control remoto (*1) cuatro posiciones con una abrazadera montaje cada una, tornillo cabeza redonda Phillips (12) cada una y una brida (10) cada

Fije conjunto manguera que sale válvula control remoto (*1) con cuatro bridas (15)

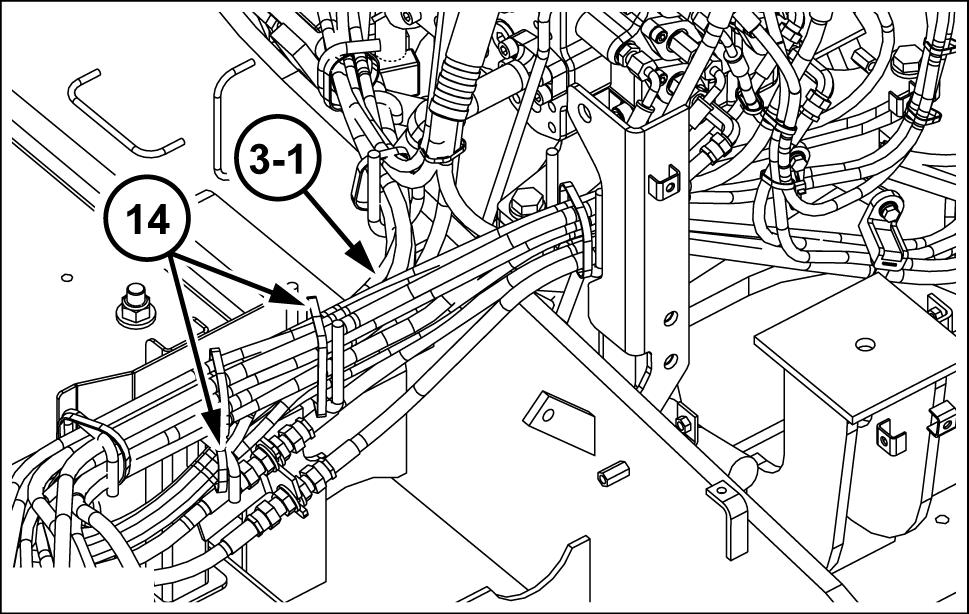

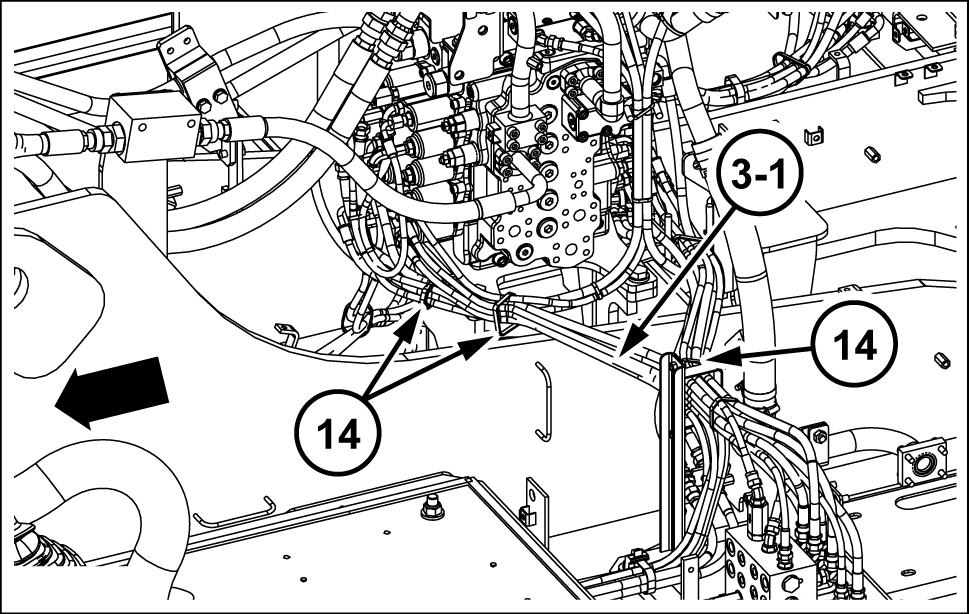

• Sujete los manguitos del conjunto juntos con ducto control piloto (*7) SMIL15CEX8548BB Fije conjunto manguera - con tres bridas (14) .

• Sujete manguera hidráulica - junto con los conductos piloto P y T y conducto control

1 Sujete manguera nailon - con dos bridas (14)

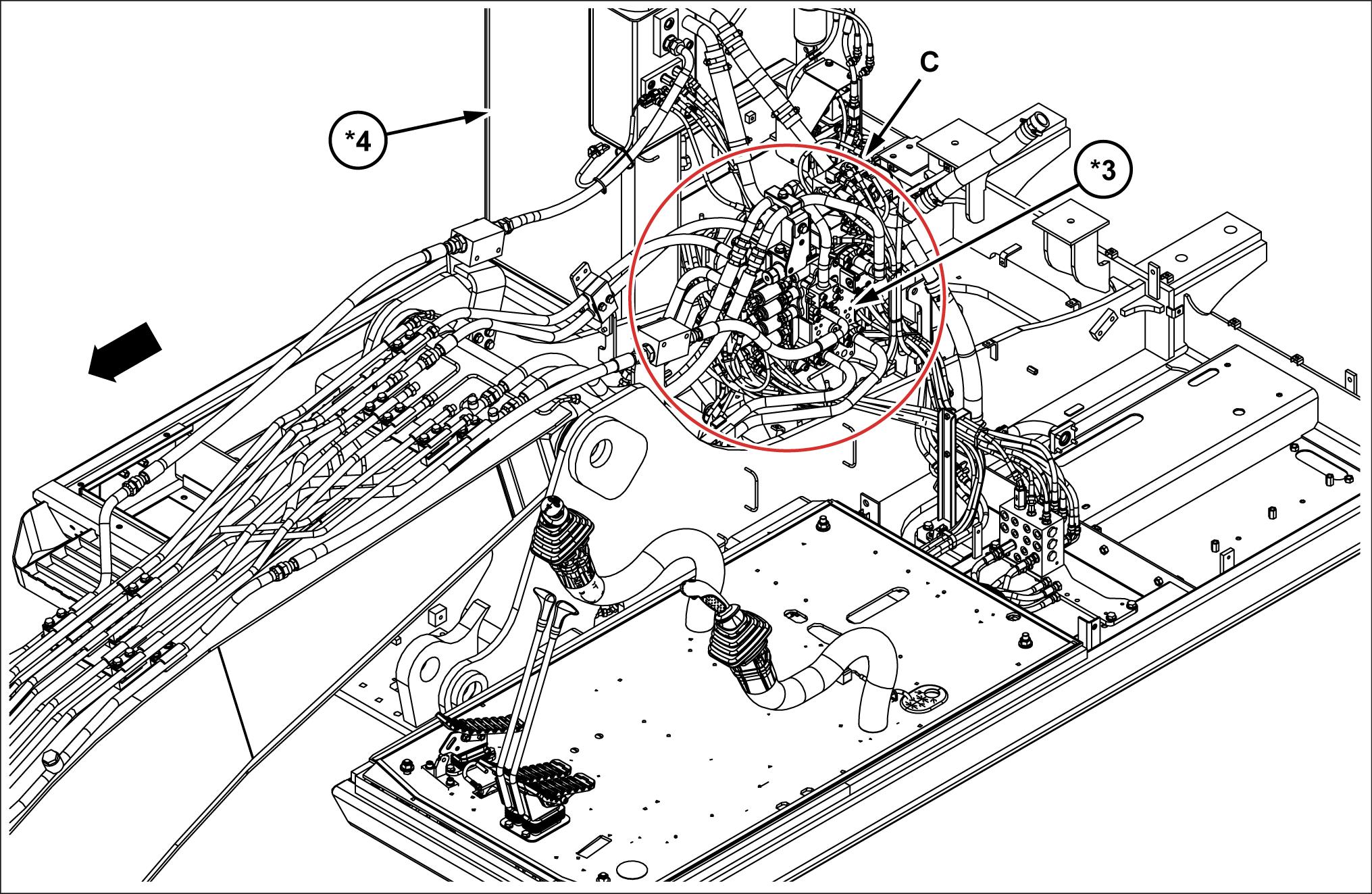

Instalación del mazo cables válvula servicio (válvula control remoto)

SMIL15CEX8551FB 1

SMIL15CEX8552FB 2

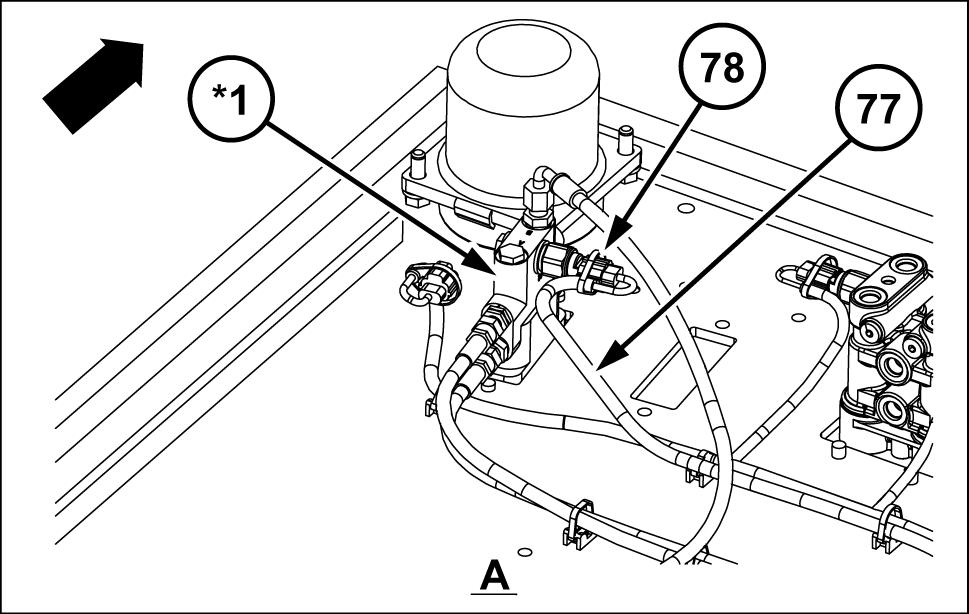

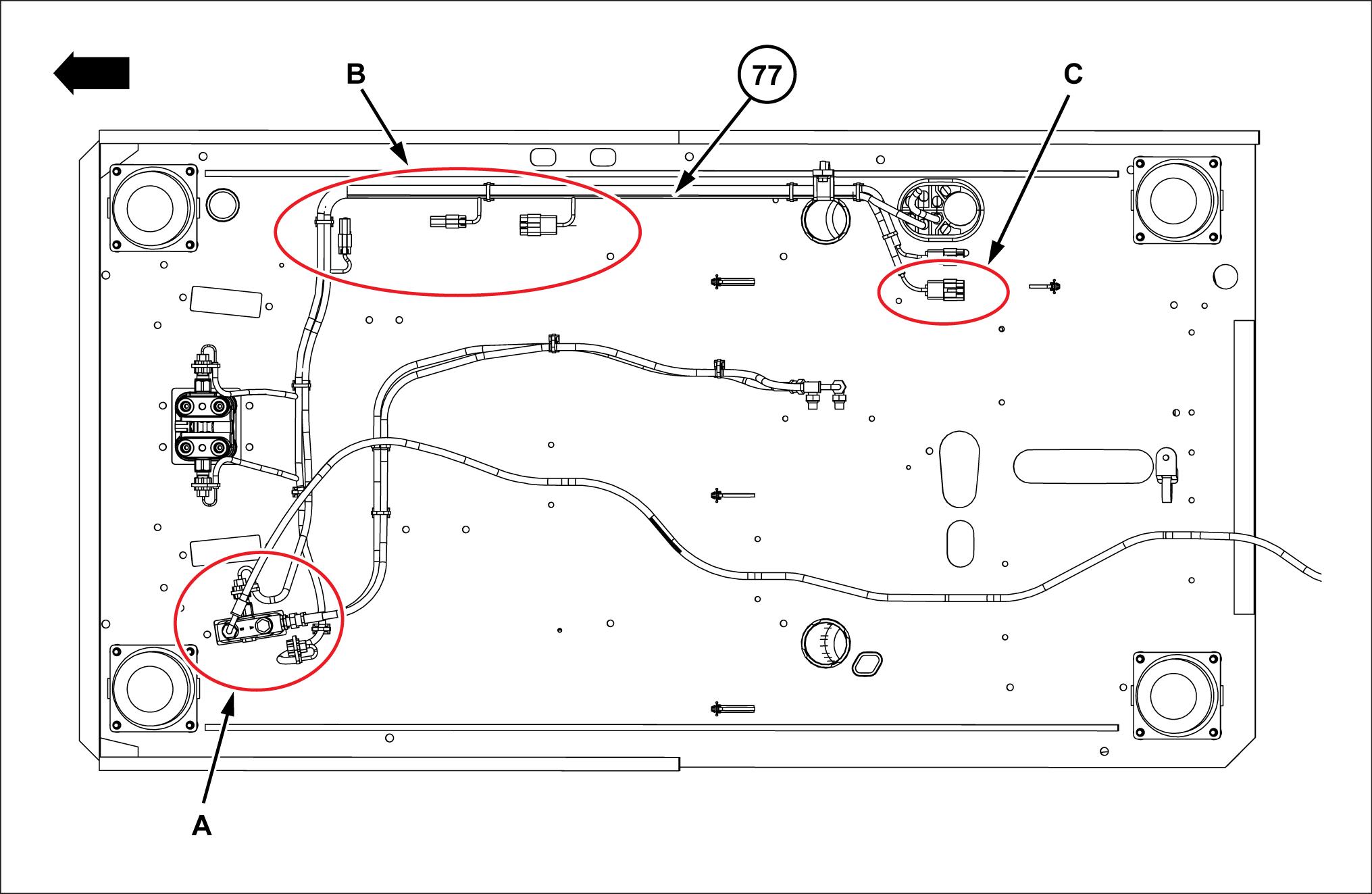

Conecte mazo cables (77) opción (pedal) y válvula control remoto (*1) y fíjelos con brida (78)

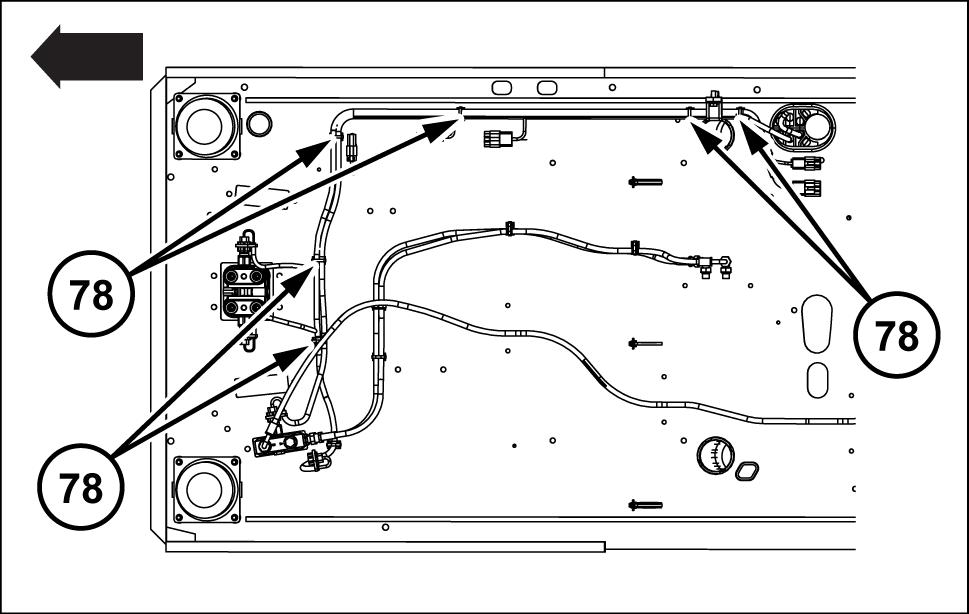

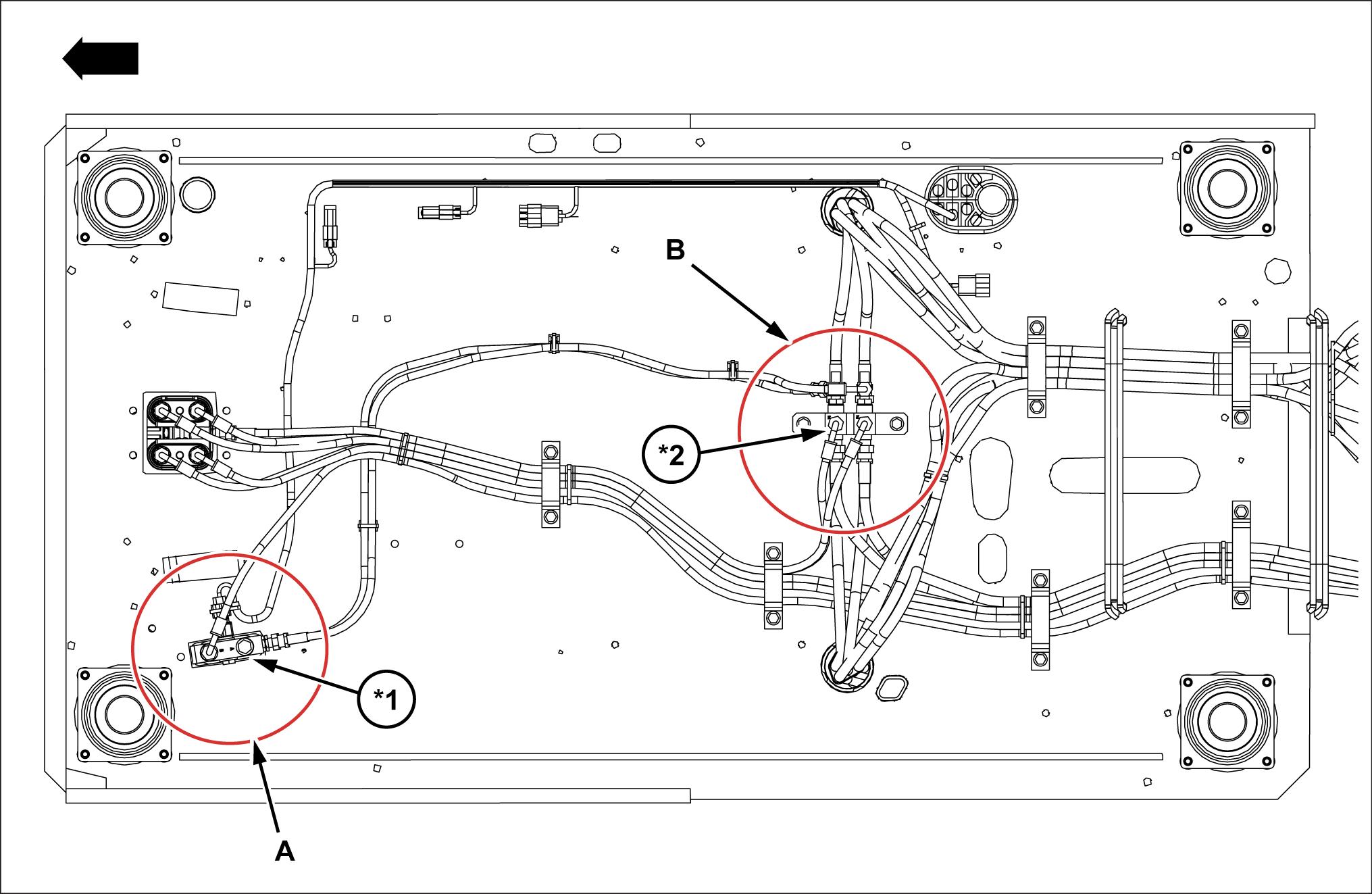

Dirija mazo cables (77) opción (pedal) tal y como muestra Fije mazo cables (77) opción (pedal) seis posiciones con seis bridas (78) .

SMIL15CEX8553AB 3

SMIL15CEX8554AB 4

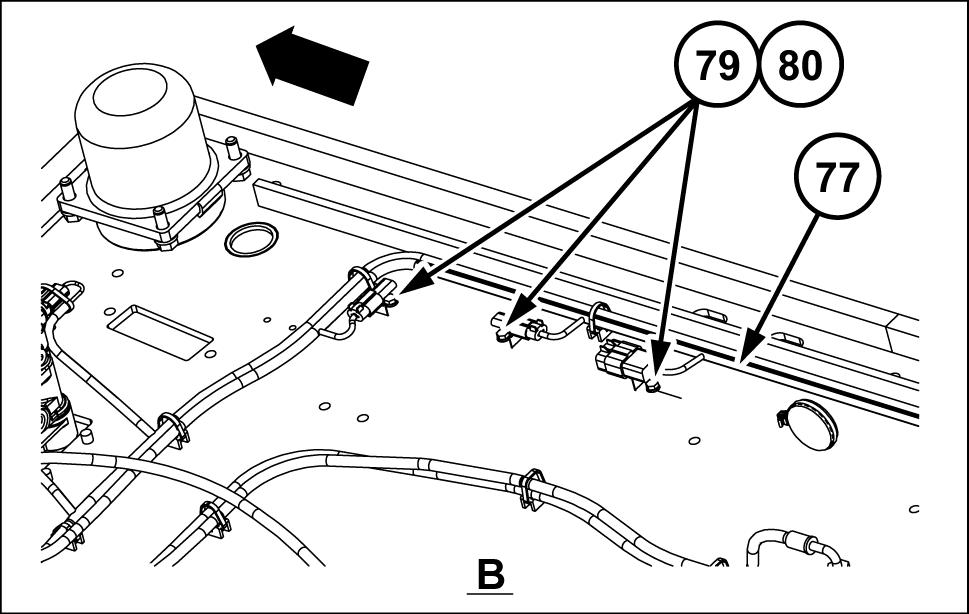

Fije los tres acoplamientos mazo cables (77) opción (pedal) con una presilla (79) cada uno y perno (80) cada

SMIL15CEX8555AB 5

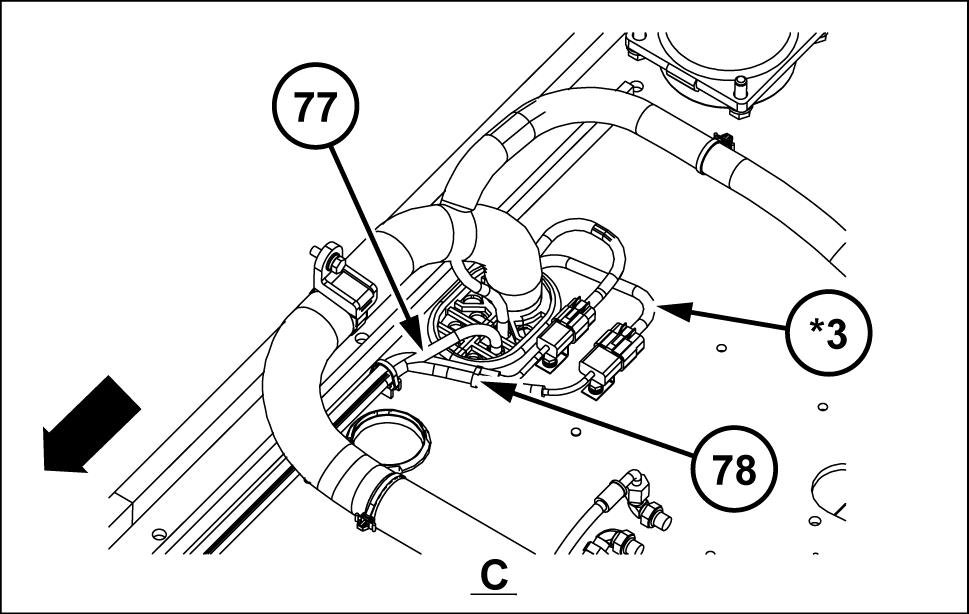

Conecte conector patillas) del mazo cables (77) opción (pedal) mazo cables principal del bastidor (*3) y fíjelo con brida (78) SMIL15CEX8556AB

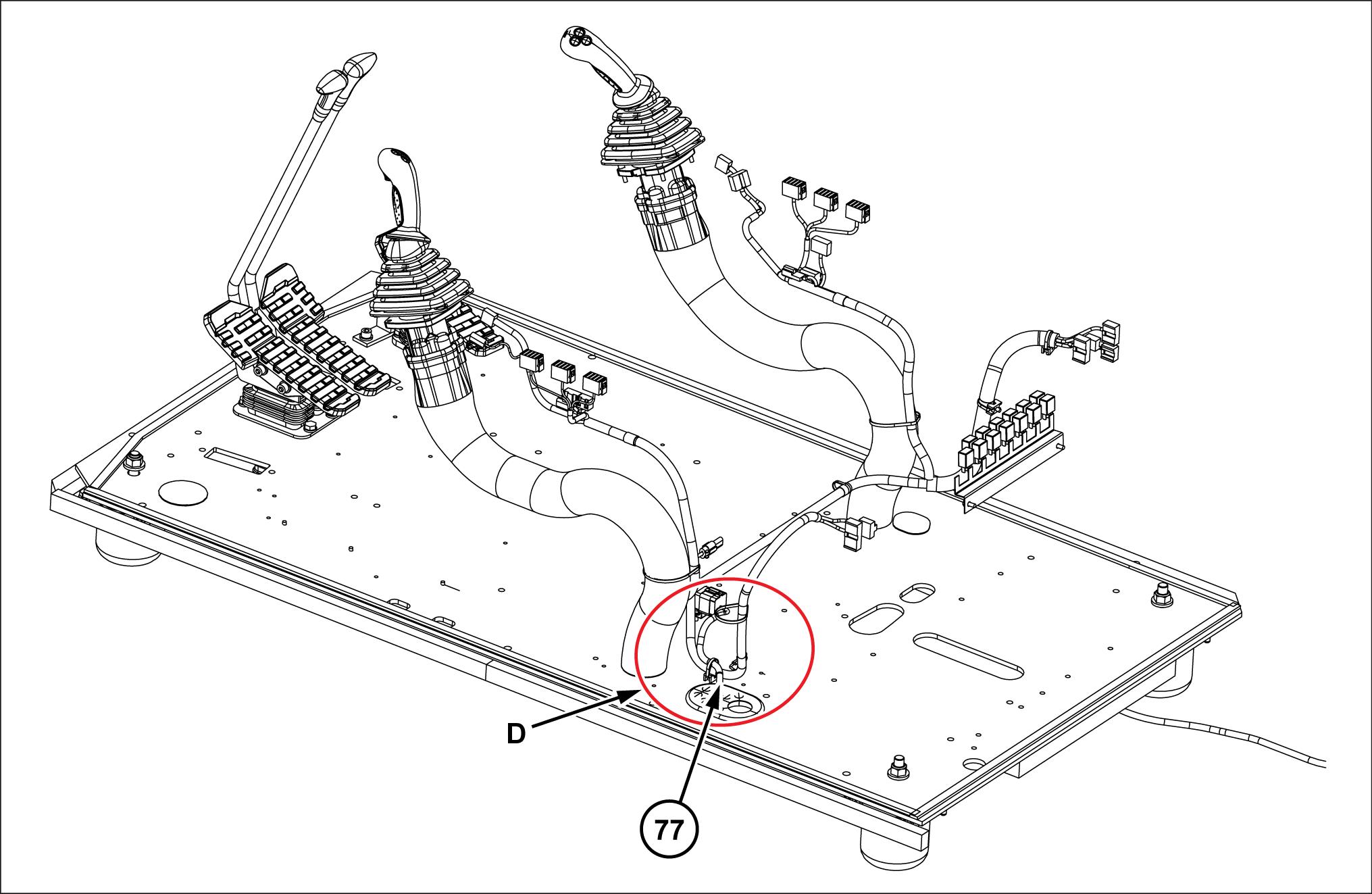

Extienda mazo cables (77) opción (pedal) hacia lado del suelo debajo Conecte conector (16 patillas) del mazo cables (77) opción (pedal) mazo cables principal cabina y fíjelo con brida (78)

Instalación del sensor indicador del depósito (aviso obstrucción del filtro)

SMIL15CEX8558FB 1

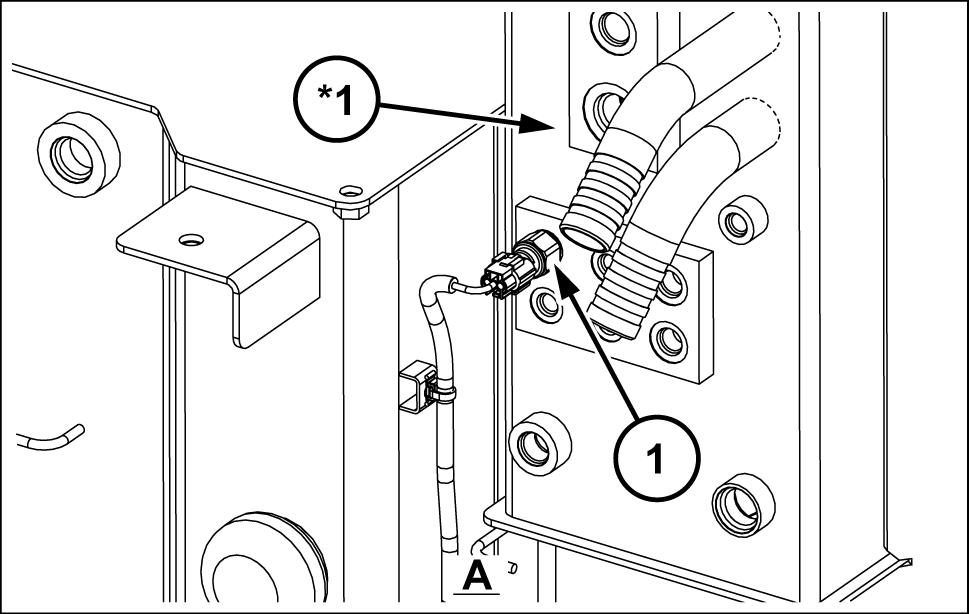

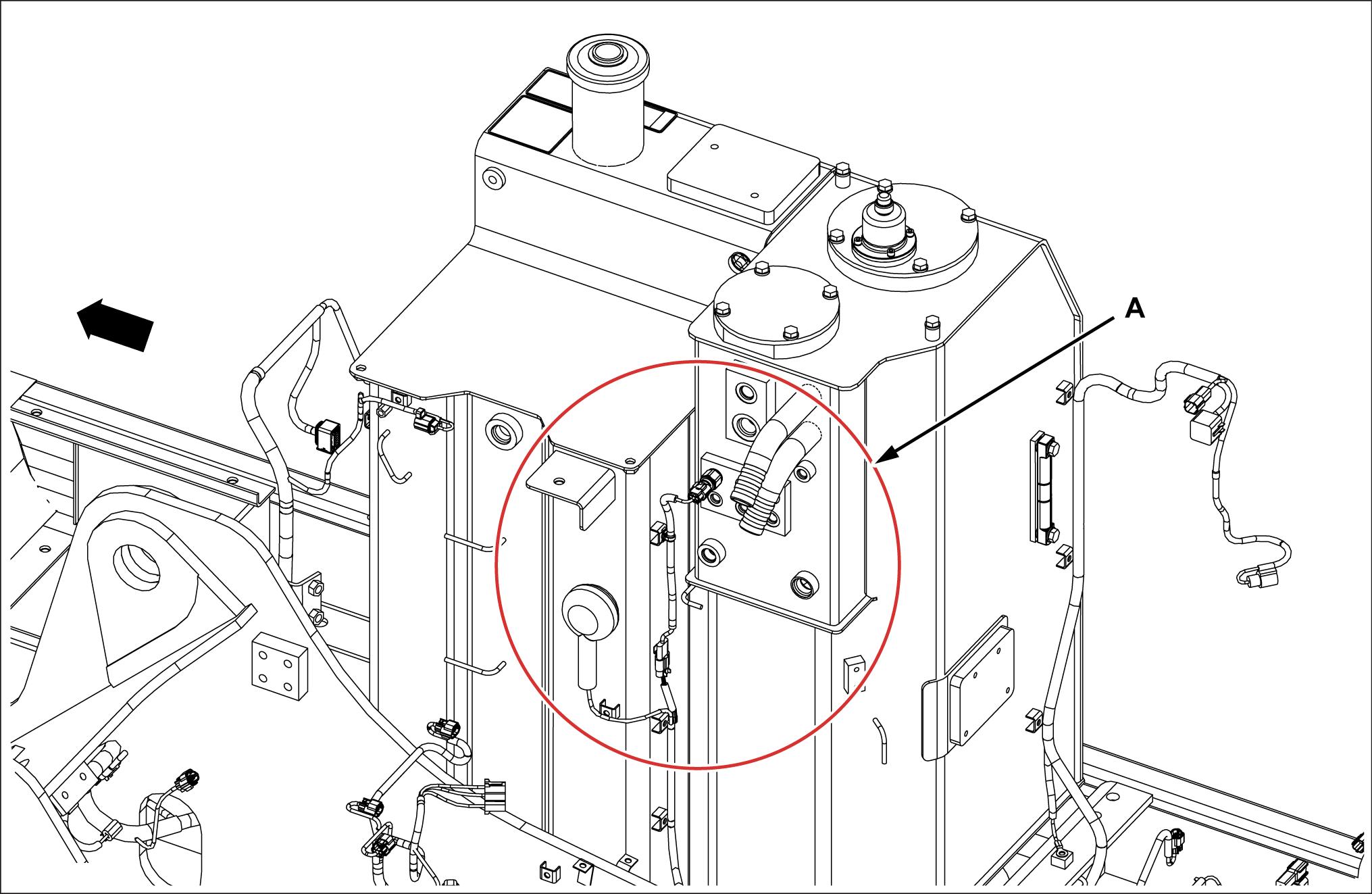

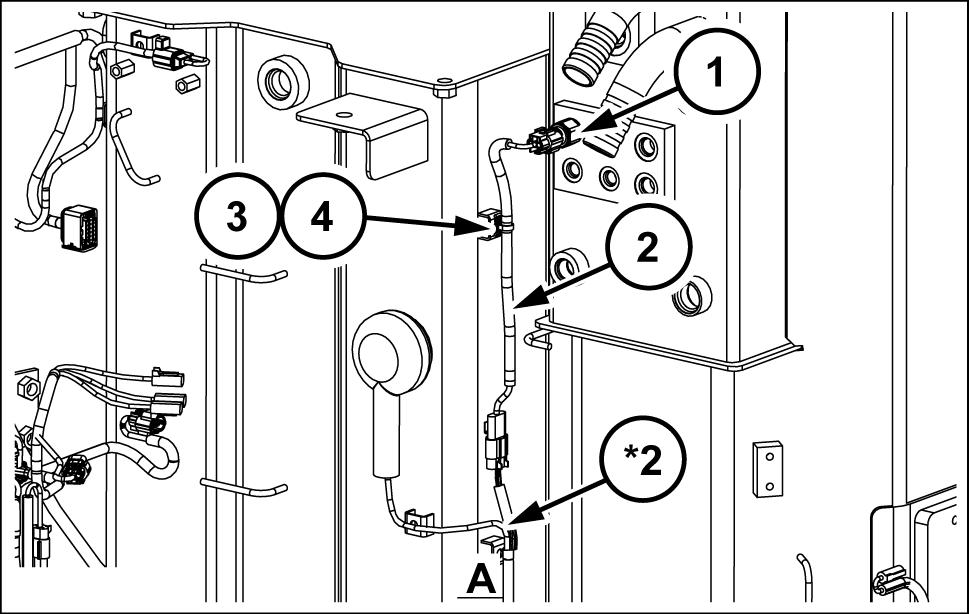

Instale sensor presión (1) depósito hidráulico (*1)

Conecte cableado lateral unidad principal (*2) y sensor presión (1) con cableado del sensor (2) , y a continuación sujételos con abrazadera montaje (3) y brida (4)

C

Contenido del kit 1 - 1

F

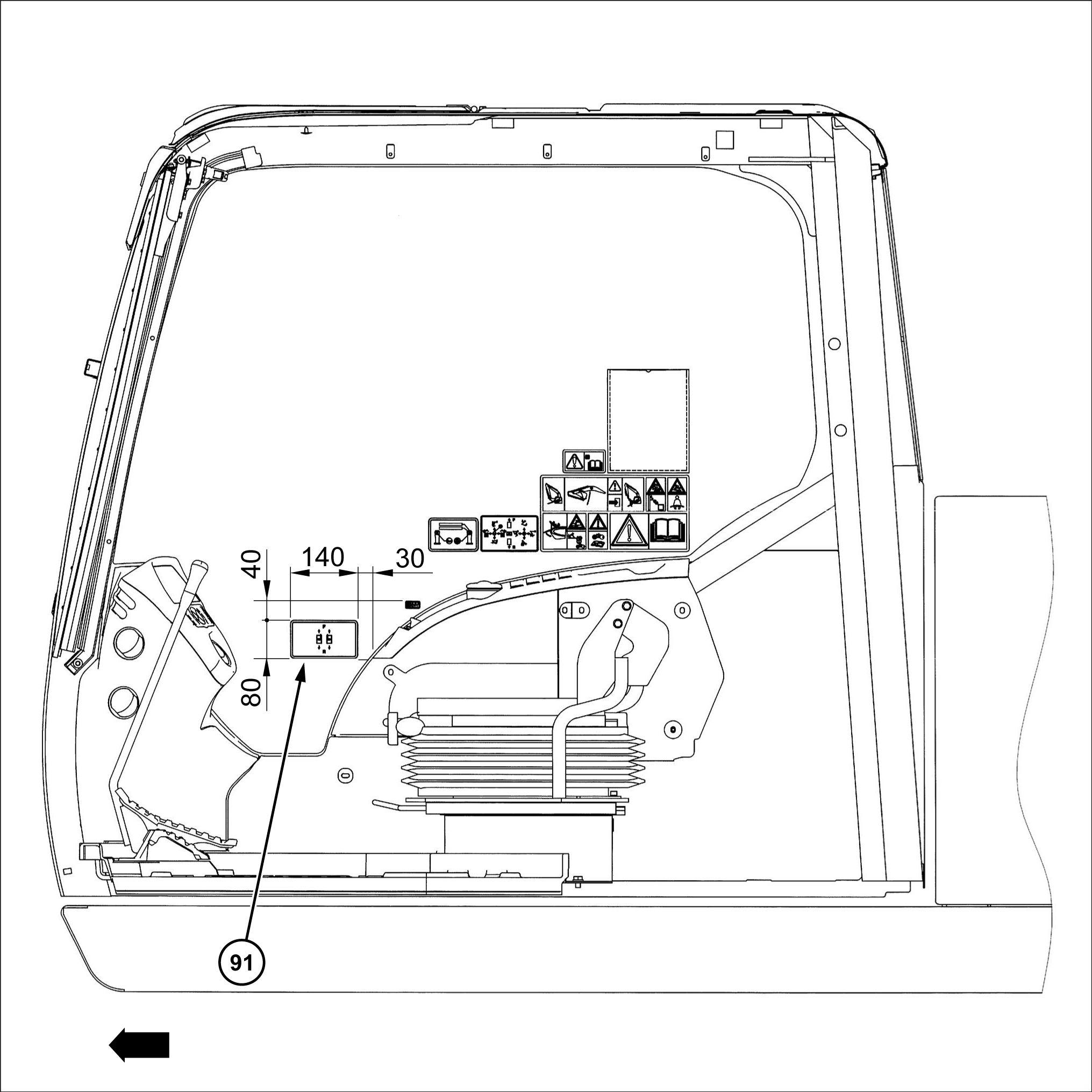

Fijación placa identificación interior cabina 3I
