Laboratorio 2.6: Diagnóstico

LABORATORIO 2.7 DIAGNOSTICO

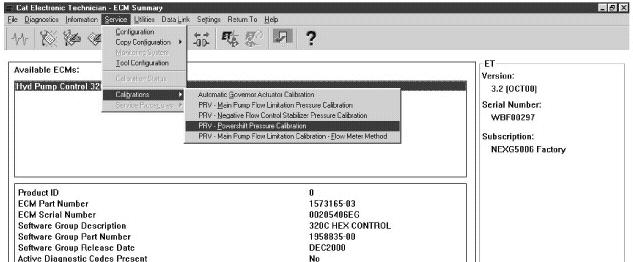

INSTRUCCIONES Calibraciones con el Electronic Technician ¿Cómo encuentra los codigos de diagnóstico?

Realice la calibración mostrada

FMI Tipo de falla Causas

00 Datos validos pero sobre el rango de operación normal 01 Datos validos pero debajo del rango de operación normal Señal debajo de lo normal, Corto a batería de la señal, Necesita calibración sensor Tiempo retrasado, Señal debajo de rango

02 Datos erráticos, intermitentes o incorrectos

Falla en la conexión, señal intermitente o erratica, el software fue cambiado, señal con ruido electromagnético, señal fuera de rango 03 Voltaje sobre lo normal o corto alto Sensor o switch dañado, arnés dañado, ECM fallo, sensor con voltaje alto, corto a un voltaje alto, circuito abierto causa un voltaje “pull up”

04 Voltaje debajo de lo normal o corto bajo 05 Corriente debajo de lo normal o circuito abierto Sensor o switch dañado, arnés dañado, ECM fallo, sensor con voltaje bajo, circuito con corto a tierra Circuito abierto o pobre conexión del arnés, switch quedo abierto

06 Corriente sobre lo normal o circuito con corto a masa Corto a tierra del arnés, relay con corto, ECM fallado

07 Sistema mecánico no responde adecuadamente

Componente responde inapropiadamente o queda pegado en una posición, componente fallado, motor apagado, máquina usada inadecuadamente 08 Periodo, pulso o frecuencia anormal Conexión del arnés intermitente o pobre, motor con fallas, señal con ruido por interferencias, perdida de dispositivos mecánicos 09 Actualización anormal ECM no se comunica correctamente con el Data Link, ratio de transmisión de datos anormal, CAT CAN Data Link fallado, mal funcionamiento del software 10 Anormal rango de cambio Cambios muy rápidos de la señal, fuera del limite 11 Modo de falla no identificable Falla mecánica o daño en múltiples circuitos 12 Mal dispositivo o componente Falla en el control electrónico, en el Data Link o varios controles con error de software

13 Fuera de calibración Datos fuera de rango, requieren calibración

14 No usado 15 No usado 16 Parámetro no disponible El control no soporta ese parámetro 17 Modulo no responde El control no responde a los datos 18 Falla en suministro al sensor Falla en el suministro 19 Condición no conocida 20 No usado
