Laboratorio 2.4: Evaluación de un Relay

LABORATORIO 2.4 EVALUACION DE UN RELAY

Evalúe el Main Rele de la máquina

Localización en el Esquema: Localización en la Máquina (silueta): Número de Parte:

1. Active el relay, si es posible encienda todos los accesorios , el motor puede estar apagado o encendido

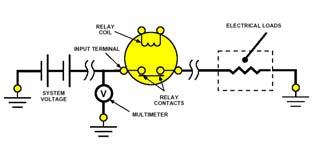

2. Conecte el multímetro y lea en los terminales 24 V: leerá más de 22V 12 V: leerá más de 11V

3. Mida el voltaje en el terminal de relay la batería

4. Revise los contactos (switch), Conecte el multímetro y realice Los siguientes pasos

5. Si los contactos están cerrados se leerá menos de 1V. (24V) o 0.5V (12V) 6. Desconecte el terminal (A) de entrada positiva a la bobina, los contactos cambiarán de posición, en un buen relay escuchará un “clic_king”

7. Mida el voltaje a través de los contactos: - Rele antes cerrados y ahora abiertos: Leerá el voltaje del sistema 24V (12V) - Relay antes abiertos y ahora cerrados: Leerá 1V (24V) o 0.5V (12V) 8. Cuándo (A) es desconectado el voltaje cruzando los terminales debe alternar entre 24V y 1V (12V y 0.5V)
