Manipuladores

26801 6-29970 SP NOTA: Las descripciones dadas a continuación y referentes al uso de los mandos, se entienden con el eje oscilante en posición anterior con respecto al sentido de traslación. Las indicaciones derecha, izquierda, delante, detrás, horario y antihorario, se refieren a la posición del Operador correctamente sentado en el puesto de conducción.

NOTA: la máquina está dotada con un rótulo que ilustra todas las funciones de los manipuladores y de los pedales de control.

1

3 4

AVISO

Antes de iniciar los trabajos de excavación, hay que conocer la colocación y el respectivo funcionamiento de todos los manipuladores como se describe a continuación.

Evitar la exposición de las extremidades o cualquier otra parte del cuerpo fuera del recinto de la cabina durante el trabajo: existe peligro de lesiones graves, incluso de muerte.

Si en la máquina se instalasen los dispositivos siguientes: triple articulación, excavación lateral, pies estabilizadores/hoja, cuchara de quijadas o martillo hidráulico, consultar las descripciones relativas a los mandos en el párrafo “MANDOS E INSTRUMENTOS” de este capítulo.

2 7 5

8

6

F12811

PELIGRO

1

2 4

3

Mandos principales

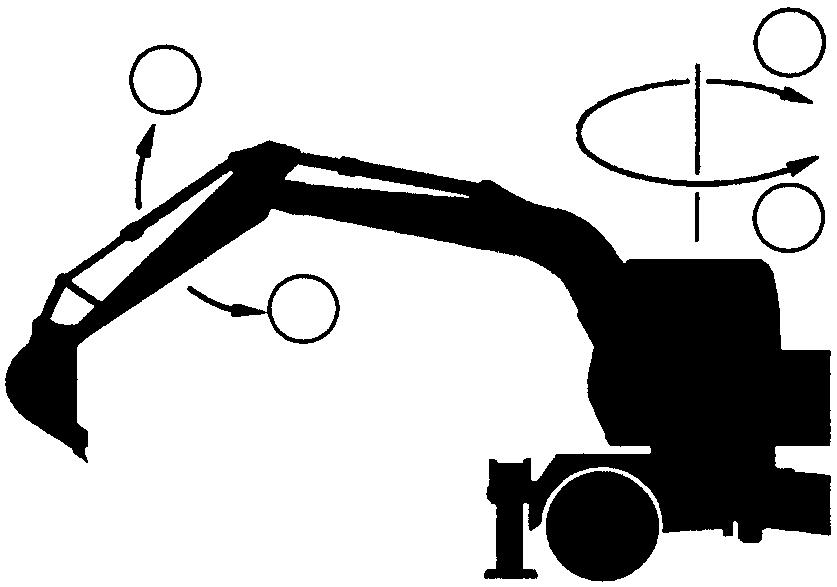

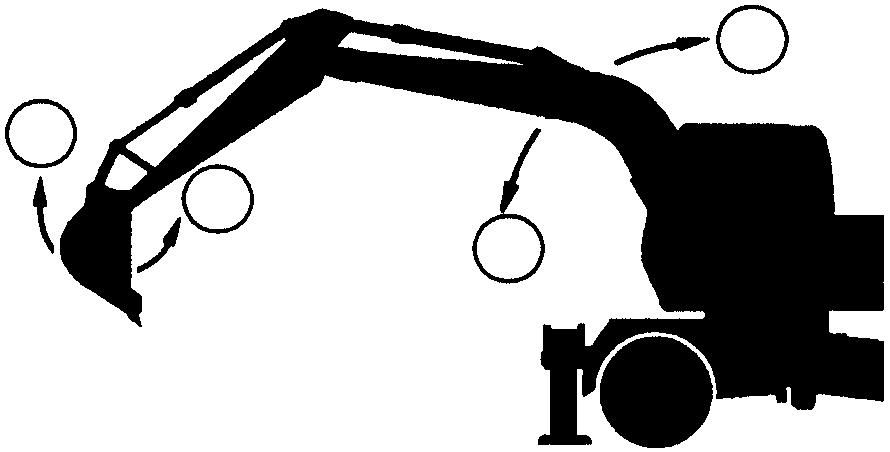

1. Abrir penetrador (adelante) 2. Cerrar penetrador (atrás) 3. Rotación torreta hacia la derecha 4. Rotación torreta hacia la izquierda 5. Bajar brazo 6. Elevar brazo 7. Recoger cuchara 8. Voltear cuchara

Cuando se suelta una palanca de mando retorna automáticamente a la posición de neutral, y su función de trabajo se detiene.

AVISO 8

7

F6286

5 6

F6287
