Arranque de emergencia con baterías auxiliares

ARRANQUE DE EMERGENCIA CON BATERIAS AUXILIARES

ATENCION

Durante su uso o su recarga, las baterías producen gases explosivos. No acercar a la zona de recarga llamas libres o chispas. Efectuar la recarga en un local ventilado. Estacionar la máquina en una zona con la superficie seca, estable y compacta. Evitar estacionar la máquina sobre superficies metálicas. Evitar las conexiones erróneas: no conectar nunca un terminal positivo ( + ) con un terminal negativo ( - ).

F1464

IMPORTANTE: la instalación eléctrica de la máquina es de 24 voltios con negativo ( - ) a masa. Para el arranque de emergencia utilizar solamente baterías con las mismas características.

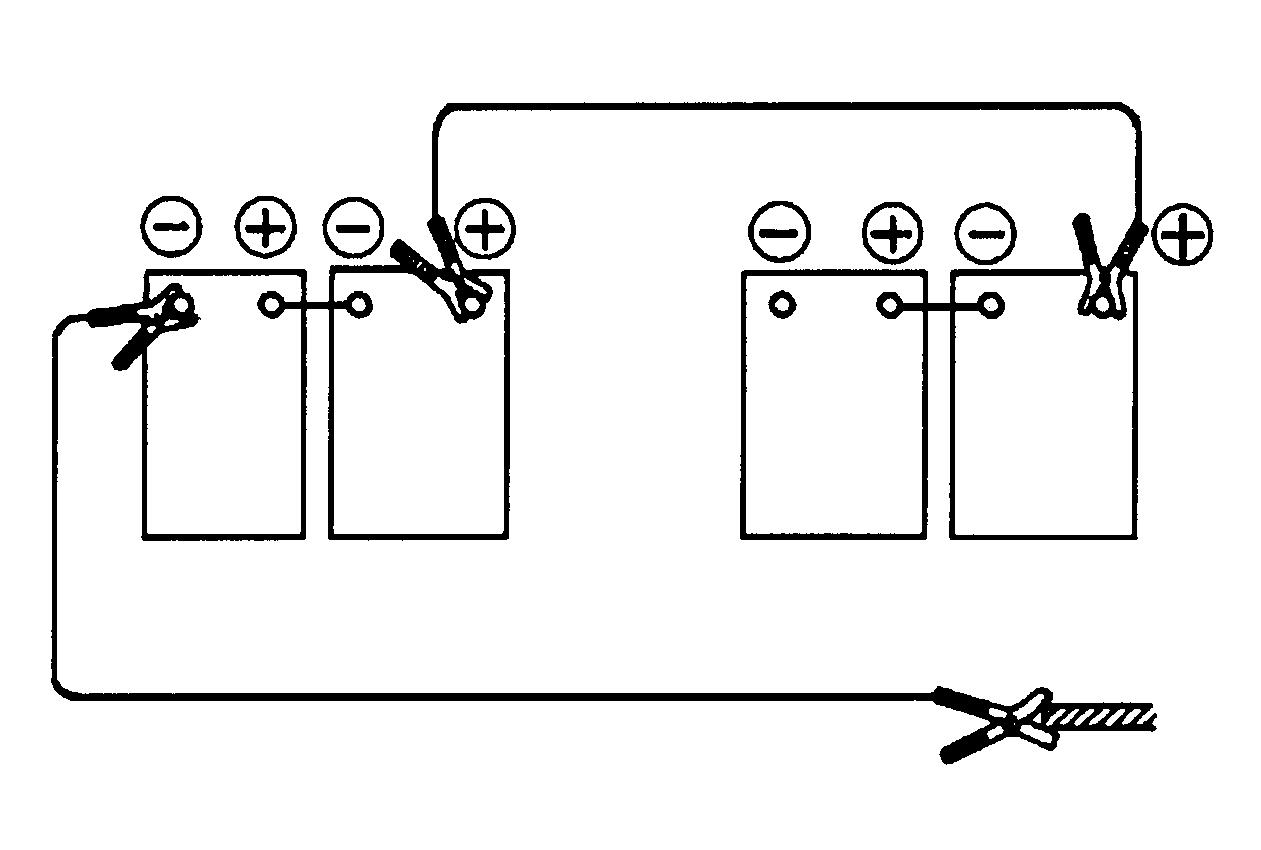

Conexión baterías auxiliares

Efectuar las conexiones en el orden siguiente: • conectar un terminal del cable rojo (1) al positivo ( + ) de las baterías de servicio, y el otro terminal (del mismo cable) al polo ( + ) de las baterías auxiliares.

• conectar un terminal del cable negro (2) al polo negativo ( - ) de las baterías auxiliares, y el otro terminal (del mismo cable) a masa (bastidor máquina).

• proceder al arranque.

Desconexión baterías auxiliares

Llevar el orden siguiente: • soltar el terminal del cable negro (2) conectado a masa (bastidor máquina), después soltar el otro terminal (del mismo cable) conectado al polo negativo ( - ) de las baterías auxiliares.

• soltar el terminal del cable rojo (1) conectado al polo positivo ( + ) de las baterías auxiliares, después soltar el otro terminal (del mismo cable) conectado al polo positivo ( + ) de las baterías de servicio.

1

Batterie ausiliarie Batterie di servizioBaterías auxiliares Baterías de servicio

2

Massa telaio macchina Masa bastidor máquina

F5625

26801 6-29970 SP
