Principales normas de empleo

PRINCIPALES NORMAS DE EMPLEO

Llevar la cuchara baja

Desplazarse siempre con la cuchara baja, especialmente sobre pendientes o en los desplazamientos. La posición de la cuchara debe ser lo suficientemente alta para poder superar los obstáculos. No usar la cuchara para elevar o transportar personas. 20 ÷ 30 cm

F5627

F5631

20 ÷ 30 cm

26801 6-29970 SP

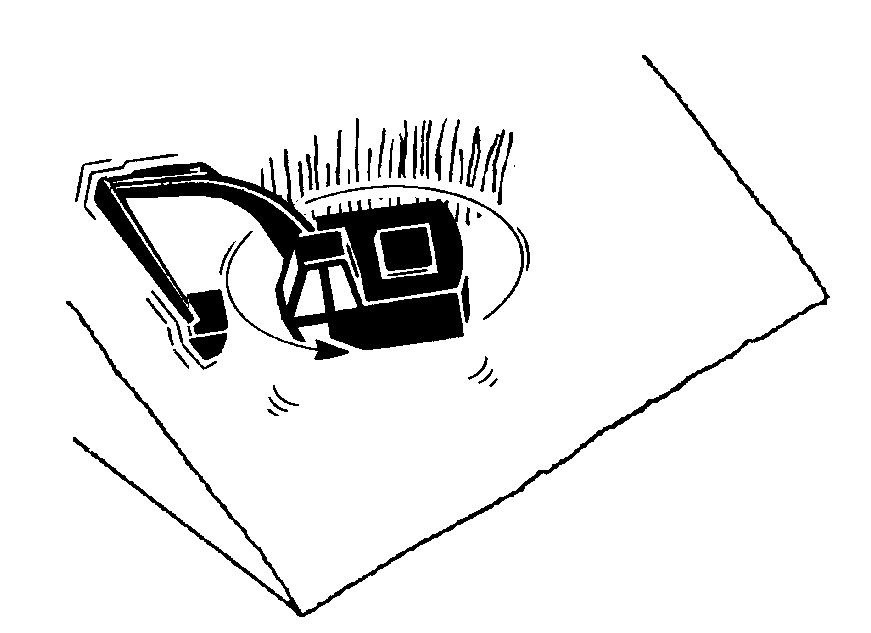

Evitar el vuelco

Trabajando en pendiente, no efectuar rotación de la torreta hacia el lado de descenso. Al mover cargas pesadas lateralmente al bastidor prestar atención para no provocar el vuelco de la máquina. Con la cuchara cargada, tomar muchas precauciones para la rotación de la torreta o la elevación del equipo.

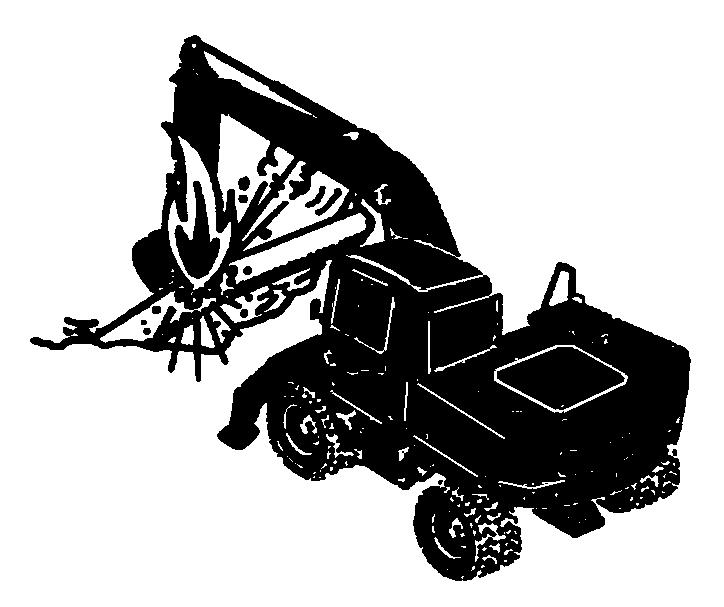

Trabajar con cautela

En el trabajo, con la máquina en marcha o transportada, evitar todo contacto de los brazos con obstáculos elevados. Antes de iniciar la excavación, comprobar presencia o situación de líneas eléctricas, conducciones de gas, tuberías de agua o cualquier otra instalación de utilidad pública. En caso de duda consultar a la autoridad local y/o a las Empresas encargadas del servicio (Energía eléctrica, Gas, Teléfono, Agua, Telecomunicaciones, etc)

INCORRECTO

F5634

F2451

ATENCION

Cuando se dañen accidentalmente cables de fibra óptica no mirar a los extremos de los cables para evitar lesiones en los ojos.

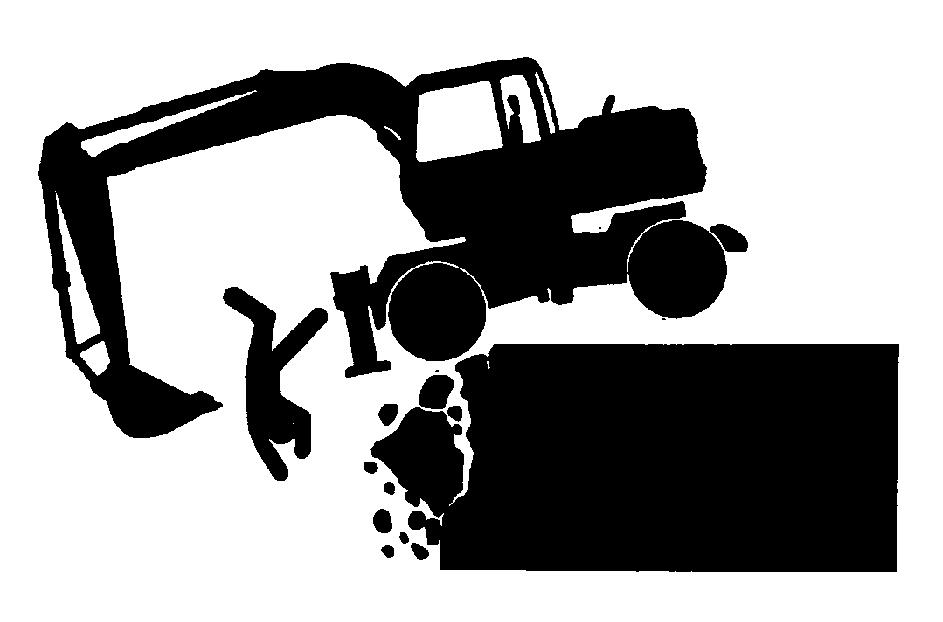

No excavar nunca debajo de la máquina. En caso de emergencia, cuando el motor se pare y no pueda volver a arrancar, para bajar el equipo y apoyar la cuchara en tierra, ver “PROCEDIMIENTO PARA BAJAR EL EQUIPO EN EMERGENCIA” descrito en este capítulo.

F2446

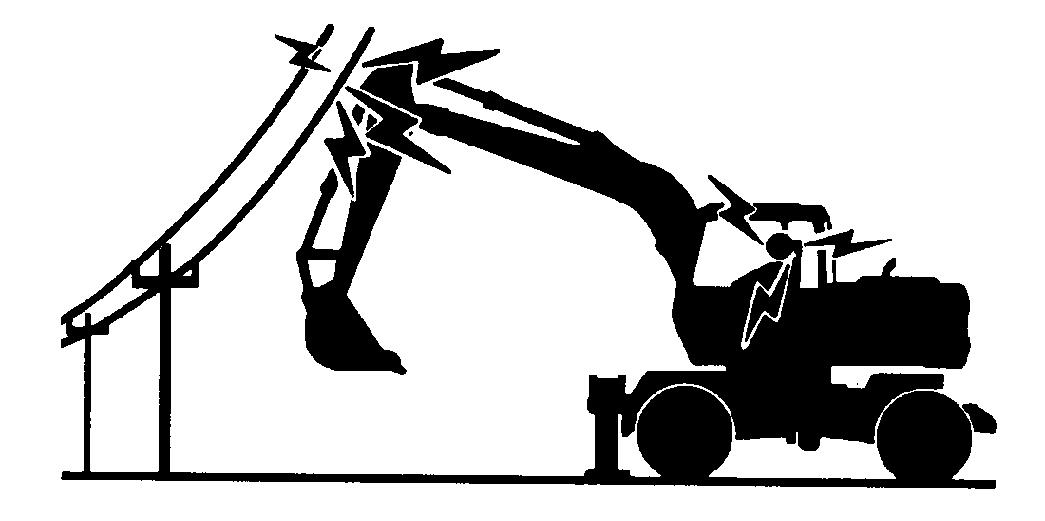

Evitar las líneas eléctricas

PELIGRO

El contacto con líneas eléctricas puede provocar lesiones graves, incluso mortales.

Cuando se trabaje cerca de líneas eléctricas NO MOVER NUNCA cualquier parte de la máquina o la carga a una distancia menor de 3 metros más el doble de la longitud de los aislantes de la línea. Comprobarlo y actuar según las reglas de seguridad locales aplicables. El terreno húmedo expandirá la zona sobre la que las personas podrían resultar afectadas por una descarga eléctrica. Alejar de la zona de trabajo a todas las personas y colaboradores.

Controlar la zona de trabajo

Comprobar siempre que la zona de apoyo sobre el terreno sea lo bastante fuerte para soportar con facilidad la masa de la máquina.

F2445

F2448

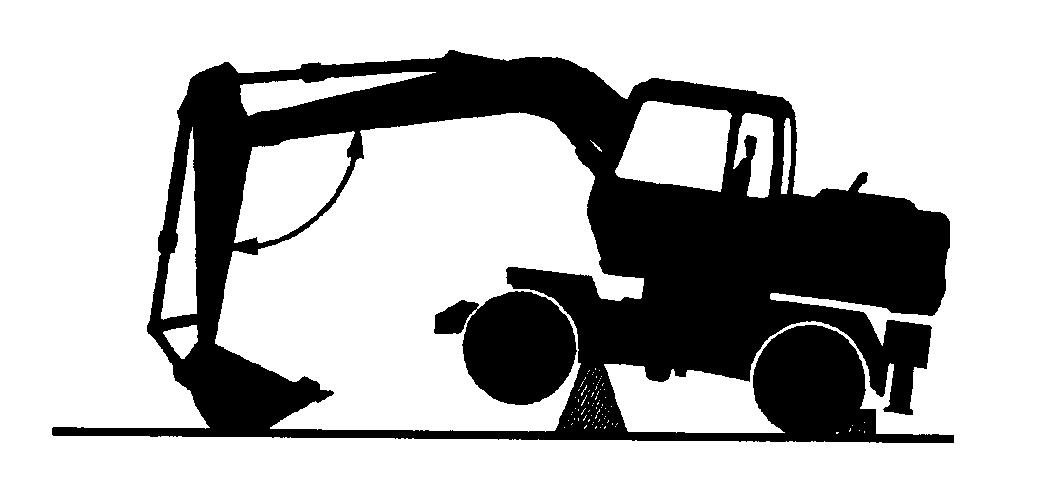

Autoelevación

Cuando se use la fuerza de empuje del equipo para levantar la propia máquina, mantener el ángulo de los dos brazos entre 90° y 110°, empleando como punto de apoyo sobre el terreno la parte exterior de la cuchara como se indica.

F2453 26801 6-29970 SP

No moverse nunca con la cuchara clavada sobre el terreno, no intentar excavar aprovechando la masa de la excavadora: ambas operaciones provocan esfuerzos excesivos sobre la máquina.

INCORRECTO

INCORRECTO

INCORRECTO

Trabajo en agua o en terrenos fangosos

• No accionar la máquina con los ejes, la transmisión etc.en el agua.

Evitar si es posible el desplazamiento en agua.

• Si es necesario trabajar en agua, la máquina puede ser sumergida hasta 30 cm, si el fondo es regular y la corriente no es fuerte.

Si el fondo es irregular y la corriente es fuerte, hay que dejar mucho espacio de seguridad para garantizar que la máquina no baje más de 30 cm en el agua.

• Si se trabaja en el fango, ésto se acumula en el bastidor, aún si no es submergido directamente.

Controlar regularmente y limpiar.

26801 6-29970 SP F5635

F12666

No usar nunca la cuchara como martillo: el uso inadecuado podría dañar la cuchara y otros componentes del equipo.

Evitar utilizar la máquina como si fuera una grúa

Se recomienda evitar este empleo, ya que la máquina ha sido proyectada para efectuar trabajos de excavación.

F5951

ATENCION

En caso de utilización esporádica de la máquina para operaciones de elevación, es obligatorio emplear la variante suministrada sobre demanda. Ver sección: MOVER LAS CARGAS COLGADAS.

Instrucciones de excavación

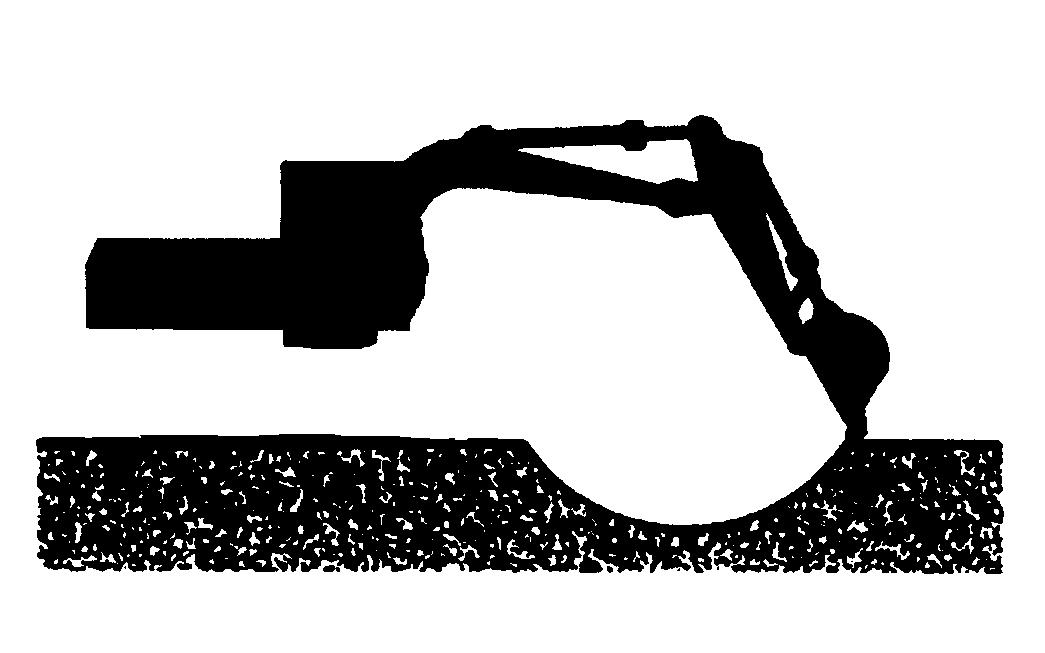

• Utilice principalmente la fuerza del brazo para excavar. • Mueva las palancas de mando brazo y cuchara atrás y adelante unas veces, para remover el fango que se encuentra en la cuchara. • Posicione la cuchara lo más posible paralela a la dirección de excavación, y utilice toda la carrera de rotación de la cuchara para llenarla completamente. • Durante la excavación, posicione el bastidor paralelo a la trinchera y desplazarse en marcha atrás para continuar la excavación. • Evite de extender los cilindros hasta el fin de carrera. Accione los cilindros, dejando un espacio libre antes del fin de carrera.

IMPORTANTE:No golpee los neumáticos con los dientes de la cuchara, durante la excavación en posición diagonal al carro.

La máquina recibe una fuerte solicitación si la maniobra de descenso del brazo se interrumpe bruscamente. Bajar el brazo con maniobras dulces. Evitar cuidadosamente que el hondo del brazo o los flexibles de la cuchara tomen contacto con el suelo durante la ejecucion de excavaciónes profundas.

F5952

F6284

F6041 26801 6-29970 SP
