MANUSEAMENTO DE CARGAS

Template Date: 1994_04_29Template Name: OM_1_col

Alt+ to display template informationAlt= to hide template information

PASSO 5 Instalação do balde carregador

TRIM THIS EDGE

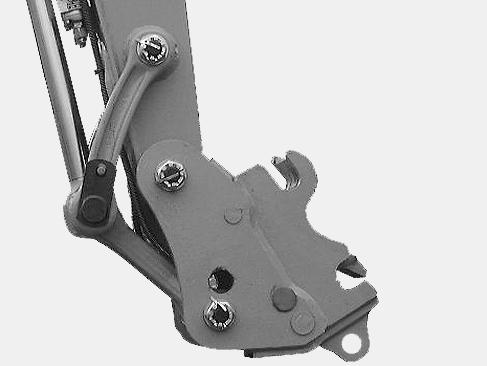

CD00G190 Opere o comando do balanceiro para desengatar a ferramenta.

PASSO 6

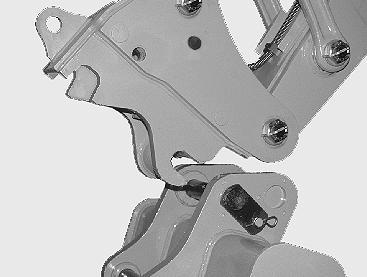

CD00G184 Bloqueie o engate rápido e instale o veio de segurança e a cavilha de retenção.

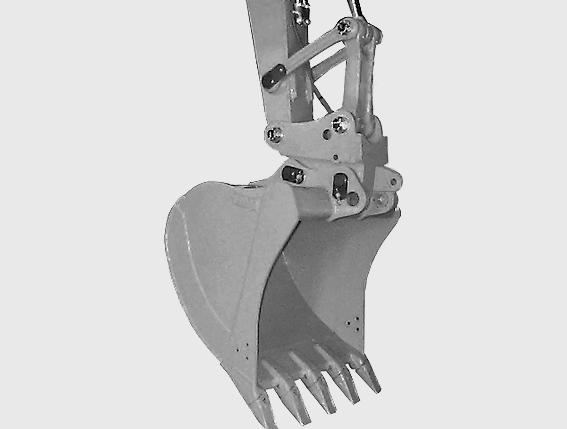

CD97H003 O engate rápido permite virar o balde novamente para a frente do carregador.

Instalação do balde ejector

1

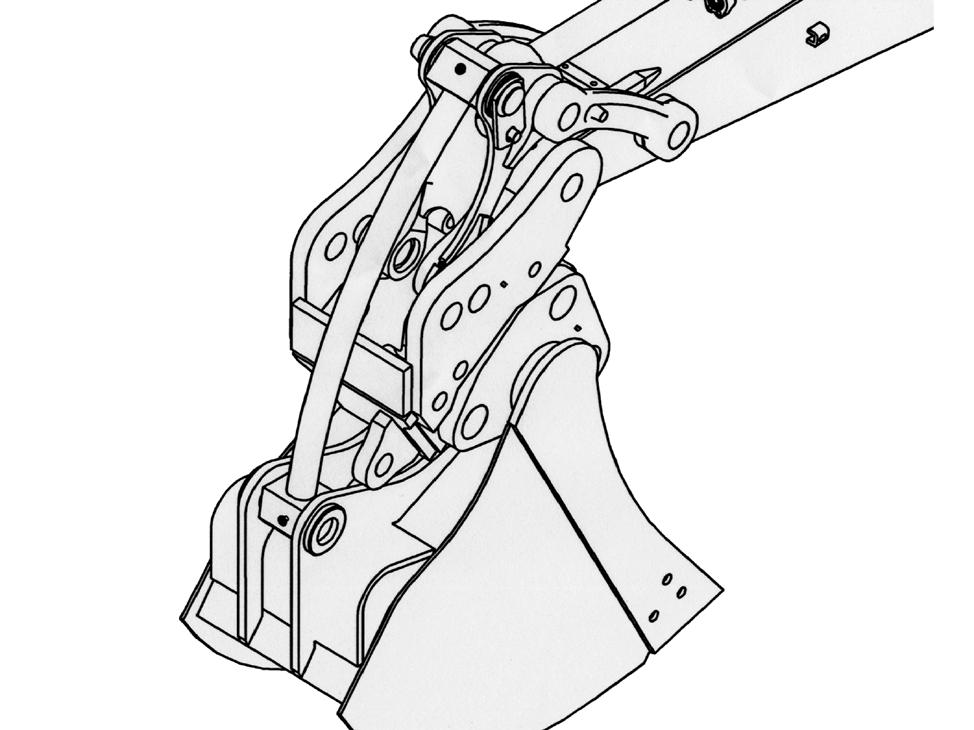

CS00J501 Instale o balde ejector no engate rápido. Veja "Instalação e remoção do engate rápido". NOTA: Sempre que instalar o balde ejector, é necessário mudar o balde articulado (1) (comando do ejector). Consulte o seu Concessionário CASE.

16

TRIM THIS EDGE LEFT PAGE

PASSO 1

INSTALAÇÃO DO BALDE DE MAXILAS, MODELOS588,788,988E1188

PASSO 3

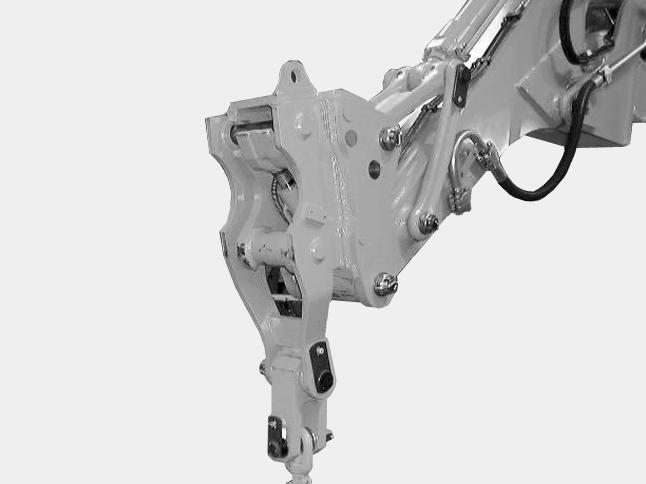

CD00A008 Instale o engate rápido no adaptador de montagem do balde de maxilas. Veja "Instalação e remoção do engate rápido". Certifique-se de que a superfície de montagem do balde de maxilas é feita pelo lado direito (com o engate da cavilha no lado esquerdo).

PASSO 2

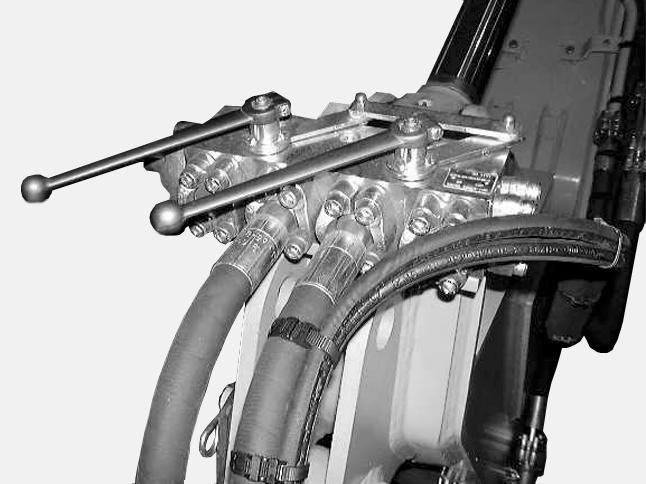

CD00A010 Retire da caixa de ferramentas as alavancas da válvula de selecção e instaleas na válvula de selecção.

PASSO 4

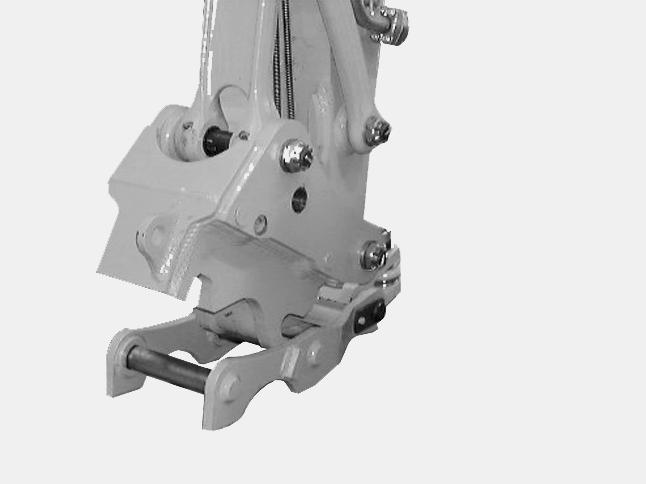

CD00A009 Retraia completamente a barra do macaco do balde. Desligue o motor e retire a chave da ignição.

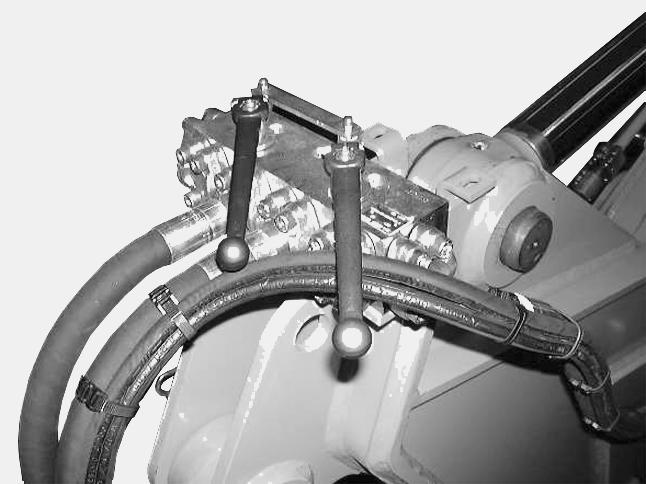

CD00A011 Rode as alavancas para a esquerda, na posição de fechadas. Remova as alavancas e coloque-as novamente na caixa de ferramentas.

17
