DRIFTSFUNKTIONER Joystickstyring [52359479]

ADV ARSEL

Fare ved kørsel!

Kontrollér alle betjeningsgreb sikkerhedsanordninger i sikkert, åbent område, før starter arbejdet.

Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig

ADV ARSEL

Fare ved kørsel!

W0248A

Brug altid rattet ved kørsel offentlig vej eller Det venstre armlæn skal være hævet låst under kørsel. Brug ikke joysticket til styre med ved kørsel offentlig vej eller motorvej.

Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig

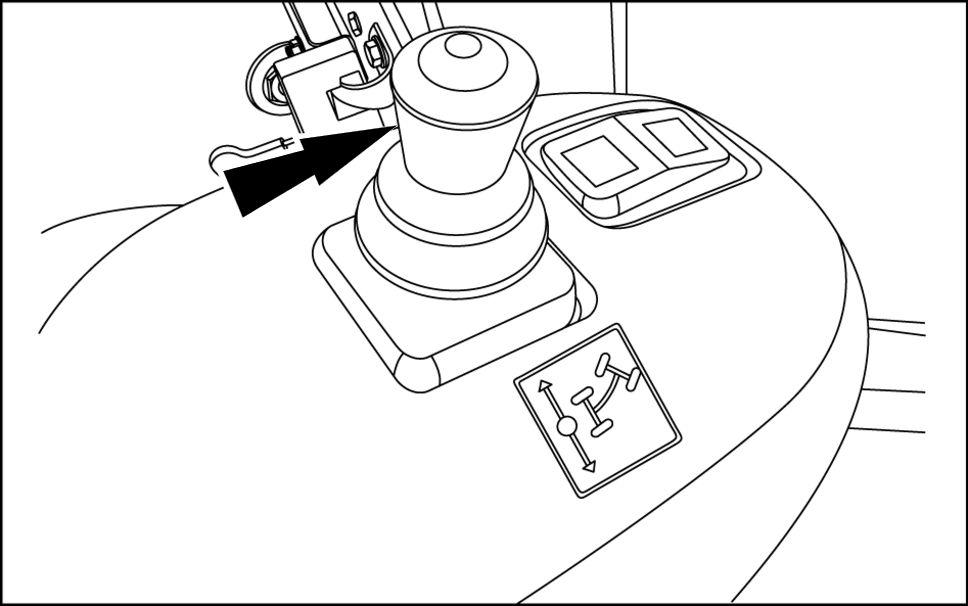

Styregreb til joystick - styring (ekstraudstyr)

Joystick - styringen styregreb gør det muligt styre læsseren med håndbetjente som sidder dets venstre Føreren kan styre maskinen med Hvis man bevæger grebet til højre ler venstre, styres maskinen mod højre eller venstre. Når man slipper vender grebet automatisk tilbage til neutral Maskinen fortsætter med køre i den senest valgte Med FNR - kontakten kan der tes mellem fremadgående Brug disse greb til gentagen højproduktiv læsning transport i korte cyklusser Derved bliver føreren mindre fektiviteten

RCIL10WHL188BAL 1

Styregreb til styring med joystick

Kontakt frem - neutral - bak Kick - down kontakt

W0451A

Justering armlæn med joystick - styring

V enstre armlæn udstyret med ekstra styregreb til joystick - det kan justeres for give føreren bedre

For justere armlænets højde skal man løsne knappen (1) Hæv eller sænk armlænet til den ønskede stram knappen

For regulere længderetningen skal man løsne knappen (2) , derefter skubbe armlænet fremad eller tilbage til den ønskede

Herefter strammes knappen Løsn knappen (3) for indstille indstil armlænet i den ønskede Herefter strammes knappen

Låsning armlæn i hævet sikkerhedsstilling

Løft armlænet til lodret position for låse det i hævet Løft den røde drejetap (1) for blokere

RCIL10WHL199BAL 2

RCIL10WHL200BAL 3

T ryk drejetappen (1) i pilens som vist sæt den ind i låsen (2)

RCIL10WHL201BAL 4

Sænk drejetappen (1) T ræk drejetappen (1) udad sænk den for frigøre

RCIL10WHL202BAL 5

Styregreb til joystick - styring (ekstraudstyr)

ADV ARSEL

Fare ved kørsel!

Vær forsigtigt, når bruger joysticket til styre med skal dreje. Hvis joysticket bevæges i bratte bevægelser til højre eller drejer maskinen muligvis skarpere til højre eller venstre end

T nødvendige forholdsregler .

Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig W0447A

ADV ARSEL

Fare ved kørsel!

Hvis hydraulikstyring styring med joystick stadig aktiv Deaktivér altid styring med joystick, når det ikke skal bruges.

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0449A

ADV ARSEL

Fare ved kørsel!

For have optimal kontrol over maskinen skal rattet altid bruges til styre med, når der køres med maskinen ved høje hastigheder Brug ikke joysticket til styre med ved hastigheder over / t (12,4 mph).

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0450A

ADV ARSEL

Fare ved kørsel!

Brug altid rattet ved kørsel offentlig vej eller motorvej. Det venstre armlæn skal være hævet låst under Brug ikke joysticket til styre med ved kørsel offentlig vej eller

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0451A

Aktivering joystick - styring

Kontakten til joystickstyring (1) placeret over Kontakten har tre positioner: Kontaktens sition neutral T ryk venstre side takten for aktivere joystick - styringens

Når multifunktionsdisplayet lyser , betyder joystickstyringen T ryk højre side kontakten for deaktivere joystick - styringens

Joystick - styringens symbol vil lyse dette angiver , kørsel med maskinen styres med For tilbage til ratstyring skal man standse sætte gearet i aktivere bremsen derefter trykke højre side Maqn kan indstille joystick - styringens hastighed via menuen indstillinger /

NB: Hvis føreren bevæger deaktiveres joystickrefunktionen der styres igen med Når rattet kan føreren vende tilbage til styring med joystick, joystickstyring vil igen kunne anvendes. reren kan også vælge slukke for joystick - styringen dette hvis opgaven

Før aktivering joystick - styring:

Stands

Sænk venstre armlæn til vandret

Sæt gearvælgeren ratstammen i neutral.

RCPH10WHL499AAH 6

RCPH10WHL455AAH 7

RCIL10WHL193BAL 8

Deaktivér styrekontakten (2)

RCPH10WHL499AAH 9

Styring kørsel styres kun med dette greb, når joystick - styring

RCIL10WHL204BAL

Joystickstyring, valg hastighed

Når joystick - styring vises det LCDBrug joystick - styring til gentagen drift med høj ydelse såsom læsning lastbil osv Joystick - styring ikke beregnet til primær Fremhæv joystick - styring skærmbilledet med indstillinger , tryk entersten for vælge joystick - valg

RCPH10WHL366BAH 1 1

For vælge den der passer bedst til den elle driftsmåde med brug joystick - skal hæve Joystick Speed Select (vælg joystick - hastighed) skærmbilledet indstillinger (settings) trykke

Vælg hastighed mellem tre områder: som standard eller hurtig (3) med Når har valgt den ønskede skal trykke bekræftelsestasten igen for låse valg højere område, mere sensitivt virker maskinens Indstil altid den passer til driftsbetingelserne det der skal Når føreren bliver mere vant til joystick - kan han / hun vælge højere

Hastighedsniveauer

Langsom Standard

Hurtigt

NB: Kør med maskinen ved lav hastighed i frit åbent område for vænne dig til joystick -

Styring med joystick

Maskinen kører i den retning, man bevæger grebet Når man slipper vender det automatisk tilbage til neutral Vær når drejer med maskinen kan dreje hvis bevæger joystick - styregrebet Når drejer , skal gradvist flytte grebet i den ønskede retning. Man kan stille styringen tilbage til standard - styring med det samme ved flytte rattet i forhold til dets RCIL10WHL204BAL

Dreje til venstre

Flyt gradvist grebet til pludselig bevægelse til venstre vil maskinen til dreje skarpt til skal bevæge grebet forsigtigt

Dreje til højre

Flyt gradvist grebet til pludselig bevægelse til højre vil maskinen til dreje skarpt til skal bevæge grebet forsigtigt gradvist.

Baglæns til venstre

Med transmissionen i bak skal gradvist flytte grebet mod venstre for dreje baglæns til pludselig bevægelse til baglæns venstre vil maskinen til dreje skarpt til skal bevæge grebet forsigtigt

Baglæns til højre

Med transmissionen i bak skal gradvist flytte grebet mod højre for dreje baglæns til højre. pludselig bevægelse baglæns til højre vil maskinen til dreje skarpt til skal bevæge grebet forsigtigt

Styring skovl

Styrehastigheden der øges proportionelt med joystickets ens i begge retninger

Grebet til styring løftearm skovl vil fungere som ved traditionel Man kan øve sig i brug joystickring i område uden hindringer , hvor der ikke findes nesker eller andet udstyr

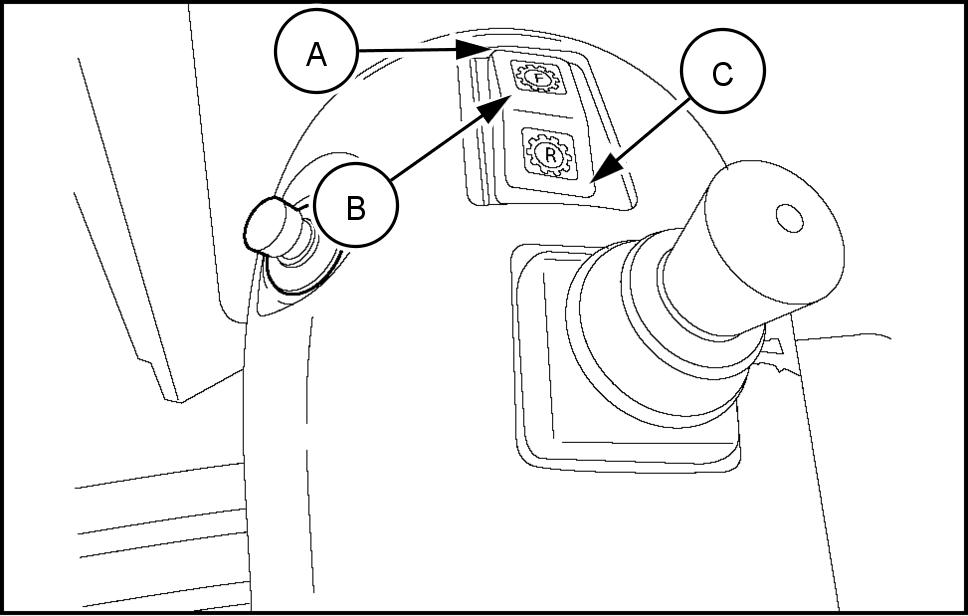

Skiftekontakten frem - neutral - bak - N -

Frem Neutral Bak

Der findes F - N - R - kontakt (frem - neutral - bak) stre armlæn, som gør det lettere anvende Kontaktens egenskaber funktioner samme som standard F - N - R - Denne F - N - R - kontakt kun aktiv , når joystickstyringen For det muligt aktivere F - N - R - SKAL følgende betingelser være opfyldt:

Maskinen skal være

Motoren skal køre.

Armlænets F - N - R - kontakt skal være i

Standard gearvælgeren skal være i

Parkeringsbremsen skal være

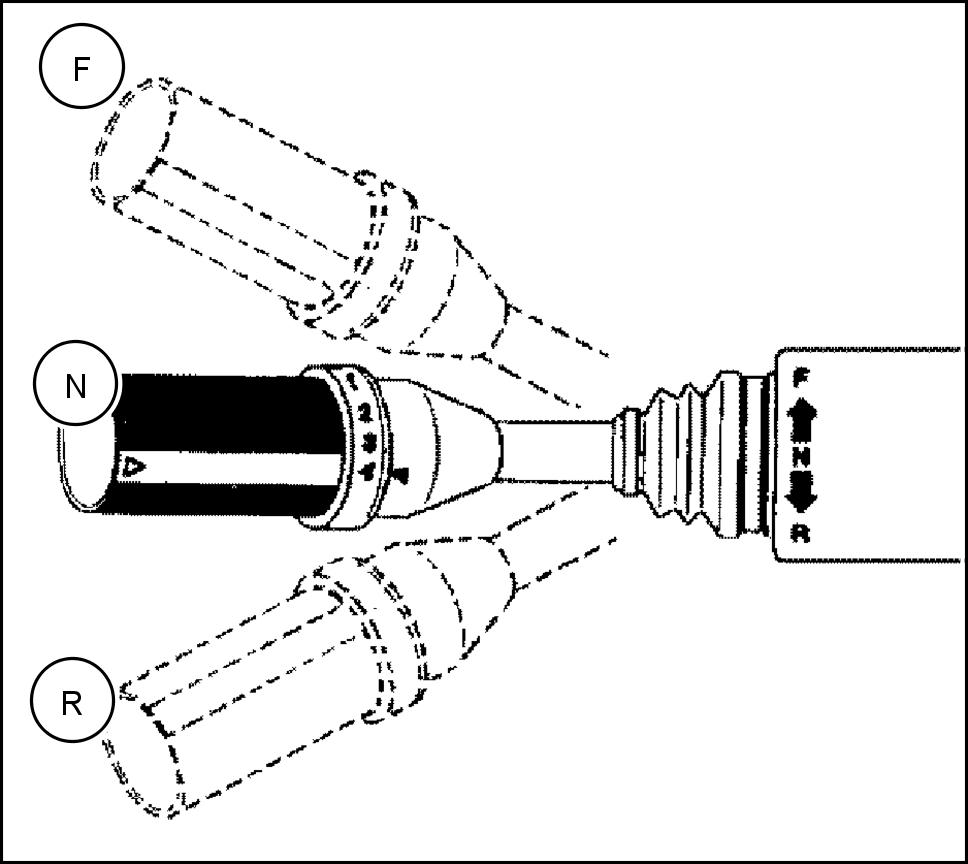

NB: Gearvælgeren ratstammen har altid

Kick - down kontakt

Kick down - kontakten benyttes til skifte ned gennem gearene med gear Hver gang der trykkes vil transmissionen skifte gear til den nået ned i første gear Når man trykker kick downkontakten, sænkes indstillingen for højeste tilladte gear Der vendes tilbage til automatisk når gearvælgerens indstilling for gear eller geren flyttes til NEUTRAL derefter til FREMAD eller til

Når føreren har valgt automatisk vises katoren for automatisk transmission multifunktions -

RCIL10WHL189BAL

RCIL10WHL189BAL

Generel Informa Tion

edligeholdelse [52359674]

VADV ARSEL

Forkert betjening eller vedligeholdelse denne maskine kan medføre ulykker . Læs forstå afsnittet SIKKERHEDSOPL før foretager nogen form for service eller reparationer . Læs forstå specifikke serviceprocedurer for komponenter , har tænkt dig arbejde før begynder foretage service

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0138A

Adv Arsel

Personlige værnemidler (PPE)

Når monterer , betjener eller udfører servicearbejde maskinen, skal altid bære beskyttelsestøj for arbejdsopgaven relevante personlige værnemidler (PPE). Nødvendige personlige ler (PPE) kan være øjen - / eller kraftige handsker , filtermaske høreværn.

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0353A

Forsigtig

Fare for forbrænding!

V ent, indtil alle komponenter kølet af, inden udfører arbejder maskinen.

Hvis anvisningerne ikke kan det medføre mindre eller middelsvære personskader C0053A

NB: Afbryd strømmen til inden afmonter eller stikket til

NB: Mærk stikkene inden tages Rengør røret stikket inden

Der ikke være krystalliseret AdBlue røret eller

AdBlue - krystallisering skal fjernes med vand bør -

Det ikke tilladt anvende hammer eller tang til adskillelsen

Følg vedligeholdelsesintervallerne ved kontrollere metælleren hver Inden vedligeholdelsesarbejdet skal maskinen parkeres hårdt derlag med god afstand til forhindringer med len / redskabet hvilende jorden. Sørg for , der ikke uautoriseret personale i Medmindre andet bør vedligeholdelsesarbejde udføres med:

• motoren stoppet

• maskinen parkeret plan overflade

• hydraulisk tryk udløst i liftarmen i kredsløbene for skovlen / redskabet

• akkumulatortryk udløst i rette kredsløb

Rengør smøreniplerne før Rengør omkring propper påfyldningshuller , inden der efterfyldes

Der ikke trænge støv eller snavs ind i komponenterne eller kredsløbene. Vær klædt i passende husk bruge nødvendigt styr

• transport / serviceforbindelsesleddet låst for der maskinen opstår uventet leddeling

• parkeringsbremsen aktiveret

• nøglen taget tændingskontakten

• mærket med teksten "MÅ IKKE BETJENES" dingskontakten

• hjulklodser til blokering hjulene

• alle kredsløb inden arbejdet påbegyndes

Før begynder udføre vedligeholdelse skal sætte mærkat med teksten IKKE TJENES fast instrumentpanelet eller Stop fjern inden førerhuset

Hvis der foretages ændringer maskinen uden have indhentet kan det resultere i alvorlige personskader Undlad udføre uautoriserede ændringer Kontakt din forhandler

Serviceintervallerne i dette afsnit gælder for normale driftsbetingelser I løbet maskines eller genopbygget komponents første driftsperiode (første 100 timer) samt under særligt hårde bør der foretages service oftere.

NB: Sørg især for foretage udskiftning filtre med jævne Rene filtre ensbetydende med gere

NB: Olier væsker skal bortskaffes

T imetæller

T imetælleren benyttes til planlægning

T imevisningen svarer til urs, når motoren arbejder .

Serviceintervallerne nøjagtigt udregnet for garantere sikker fektiv maskindrift.

Sørg for foretage servicearbejde korrekt som anført i denne

V ariable periodiske serviceeftersyn

V isse driftsbetingelser gør det nødvendigt foretage serviceeftersyn oftere. Støv , snavs, fugt, ekstrem varme kulde samt mange andre faktorer bør tages i når der foretages serviceeftersyn Noget udstyr hjælpeværktøjer kan resultere i mere slitage motorerne Følgende vedligeholdelsesarbejde bør foretages med faste men hyppigere hvis forholdende kræver

Motorluftfilter

Udskift hvis luftfilterets kontrollampe ser

Brændstofkøler

Brændstofkøleren placeret i køleboksen bag Anvend komprimeret luft til fjerne snavs aflejringer , der kan forhindre korrekt kølerdrift.

Primærelementet kan rengøres, men hvis man i tvivl, anbefales det udskifte det med nyt Det inderste element kan ikke rengøres skal rengør det primære luftfilter med jævne mellemrum ved holde det med gummitætningen Bank alle sider filteret med hånden. Blæs filteret igennem med trykluft maksimumtryk bar ( psi ) Hold trykluftpistolen mindst 7.6 ( 3 ) væk fra Anvend dysediameter , der ikke mindre end ( 0.25 ) Kontrollér filteret for skader Tør filtertætningen af, tør støv luftfilterhuset. Anvend aldrig vand til rengøring det primære filter

Dæk hjul

Justér når omstændighederne kræver Hold dækkene korrekt kontrollér tenes / - tappenes

Hjulene bør kontrolleres for korrekt tilspænding for hver timer , når indtil sidder

Klimaanlæggets kondensator

Brændstofforfilter

Løft motorhjelmen, aftap vand slam fra Løsn langsomt som sidder under indtil der løber ren brændstof Spænd ventilen udskift Overspænd ikke Denne procedure bør udføres med faste mellemrum afhængigt vejret hele proceduren for brændstof forfilteret brændstof teret i dette

Spædning brændstofsystemet

Under længere perioder uden når tanken res tom, kan der trænge luft ind i systemet. Hvis det sker , skal det tanken systemet spædes ved hjælp den manuelle spædepumpe

Sikringer

Airconditionkondensatoren placeret i køleboksen bag får adgang til sikringerne ved åbne som sidder højre side Hvis der get sikring, vil kontrollampen lyse.

Anvend komprimeret luft til fjernelse snavs aflejringer kondensatoren.

BEMÆRK: Hvis der springer skal den straks Find årsagen til hvis det der sørg for det kontrolleret ker

Stiver til læsserliftarm [52359726]

Læsserens løftearmstøtte

F ARE

Knusningsfare!

Hvis udfører vedligeholdelse maskinen med frontlæsserens liftarme hævet, skal altid anvende stiveren. Afmontér holdestiften, placér stiveren cylinderstangen. Montér holdestiften i Sænk liftarmene ned

Hvis anvisningerne ikke overholdes, vil det medføre dødsfald eller alvorlig personskade. D0084A

Tøm hæv løftearmene til højde 2.1 m ( 7 ) stands

Frigør sikkerhedsstangen fra dens opbevaringsbeslag ved fjerne låsebolten (1)

Anbring sikkerhedsstangen stempelstangen med låsemekanismen øverst cylinderen pegende hen mod skovlen (2)

Sæt låsebolten helt ind i sikkerhedsstangen ved brug hele gevindet (3)

Sænk langsomt løftearmene ned

Hvis denne procedure ikke følges, der risiko for død ler alvorlig hvis skovlens løftearme sænkes

LEIL12WHL0006BA 1

BEMÆRK: Sikkerhedsstang i transportstilling.

RCPH10WHL061BAL 2

BEMÆRK: Sikkerhedsstang i position for

T ransport - servicesikring

Adv Arsel

Knusningsfare! Aktivér sikkerhedslåsens forbindelsesled før service eller Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade.

Før man foretager nogen form for service eller skal man låse transportT sikkerhedsstiften for ændre servicesikringen

RCPH10WHL062BAL 3

BEMÆRK: Servicesikring i

RCPH10WHL063BAL 4

BEMÆRK: Servicesikring i låst

Udligning trykket i hydrauliksystemet [52359756]

ADV ARSEL

Hydraulikvæske under højtryk kan trænge gennem huden forårsage alvorlige skader . Hydraulikvæske arbejder under ekstremt højt tryk. Lad skovlen eller redskabet hvile jorden. Sluk motoren, drej tændingsnøglen til positionen "ON", bevæg hydraulikhåndtaget gennem alle gelser flere gange for slippe det tilbageværende tryk

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0161A

ADV ARSEL

Lækkende væske!

Lækkende hydraulikvæske eller dieselbrændstof under tryk kan gennembore huden give infektioner eller anden personskade. T trykket alle væskeslanger , før afmonteres, eller der udføres vedligeholdelsesarbejde undgår personskader Kontrollér , alle tilslutninger tætte, komponenterne i god stand, før sættes under tryk. Brug aldrig hånden til kontrollere for potentielle lækager under Benyt i stedet stykke karton eller Opsøg læge øjeblikkeligt ved tilskadekomst med lækkende væsker .

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0178A

ADV ARSEL

Lækkende væske!

Frakobl ikke hydraulisk lynkobling under tryk. Sørg for , alt hydraulisk tryk fjernet fra systemet, før den hydrauliske lynkobling

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0095A

ADV ARSEL

Fare for forbrænding!

Før udførelse servicearbejde hydrauliksystemet skal lade det køle af. Hydraulikvæsketemperaturen bør ikke overstige 40°C (104°F).

Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig W0241A

Udligning trykket i hydrauliksystemet

Henstil maskinen fast vandret sænk skovlen / redskabet ned jorden stands

Sørg for , uautoriseret personale ikke har adgang til Drej tændingsnøglen til positionen “ON”. Styrekontakten skal være slået

Før betjeningsgrebene gennem alle positioner , højre til venstre frem til bagud, omkring Drej tændingsnøglen til positionen OFF Pump med bremserne timer for udlufte Udluft akkumulatoren til kørselsstyring (hvis monteret) med

NB: Før start nogen form for arbejde stemet skal det have tid til køle ned (temperaturen ikke være over ( 104.0 )
