BETJENINGSANORDNINGER, FREM Frontkonsol [52298579]

RCPH10WHL190F 1

Styrekontakt

T ryk venstre side kontakten for deaktivere Styrekontrollampen lyser , når hydrauliske betjeningsgreb deaktiveres. Læsseaggregat - forbindelsen forbliver i position, når styrekontakterne T ryk højre side kontakten for aktivere fungerer hydrauliske

Advarselsblink

T ryk venstre side kontakten for aktivere T ryk højre side kontakten for sætte den OFF

Ratstamme [52298659]

Tændingskontakt

Tændingskontakten har fire positioner: T ilbehørsposition

I denne position det kun som får menterne får ingen strøm, motoren kan ikke starte.

Slukket

I denne position der SLUKKET for kontaktstyret Drej tændingsnøglen til SLUKKET position (OFF) for stoppe T nøglen sæt bryderen OFF

Art

Drej nøglen til denne position for aktivere motoren kan Kontakten fjederbelastet turnerer til TÆNDT position, når den slippes.

Tændt

I denne position får alle elektriske systemer strøm. len vender tilbage til denne når den slippes fra start -

Horn - vendesignal

ADV ARSEL

Fare for omkringstående!

Brug altid før starter

Sørg for , der ikke andre personer , husdyr , osv i før anvender maskinen. Der aldrig opholde sig personer i arbejdsområdet, når maskinen i

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig W0304A

Horn - T ryk hornknappen for aktivere

Afvisergreb - Skub afviseren for signalere

T ryk afviseren ned for signalere højredrejning. Afviseren skal manuelt anbringes i midterpositionen for stoppe

Knap til indstilling rattets hældning

Med knappen til indstilling rattets hældning kan rattet anbringes i forskellige positioner T ræk håndtaget anbring rattet i den mest behagelige Slip pen for fastholde V rattet helt op, når maskinen Anbring altid rattet i den rette posiinden starter

Pedaler [52298742]

Bremsepedal

Når der trykkes aktiveres maskinens bremser

BEMÆRK: Pedalen fungerer sammen med sionsafbryderen eller der bremses mere T ransmissionsafbryderen i vejledningen - Kapitel 4 for flere oplysninger

NB: stejle skråninger anbefales det anvende missionens nedgearingsfunktion som supplement til bremsen, den ikke overophedes, bremseskiverne ikke slides

BEMÆRK: Parkeringsbremsen aktiveres når maskinen slukket.

Højre bremsepedal (ekstraudstyr)

Der kan monteres ekstra bremsepedal i højre højre venstre bremsepedal kan låses Man kan bremse med begge pedaler .

RCPH10WHL435AAH 1

RCPH10WHL492AAH 2

Gaspedal

T ryk gaspedalen for øge motorens Når pedalen kører motoren ved lav

RCPH10WHL435AAH 3

Differentialespærre (ekstraudstyr)

T ryk dif ferentialspærrens fodkontakt for spærre forakslens dif Slip kontakten for ophæve

Parkeringsbremse [52298798]

Kontakt til parkeringsbremse

Sørg for , maskinen stoppet helt, inden parkeringsbremsen

Kontakten til parkeringsbremsen kobler sen til transmissionens

NB: Parkeringsbremsen fjederstyret, hydraulisk løst som bremser Anvendt korrekt holder den maskinen effektivt

Aktivering parkeringsbremsen Parkeringsbremsen aktiveres ved flytte gearstangen til neutral( stoppe maskinen aktivere bremsen ved trykke øverst Parkeringsbremsen aktiveres når maskinen

NB: En betjeningsfejl eller fejl i den elektriske eller hydrauliske funktion kan parkeringsbremsen pludseligt ikke fungerer Brug altid

Udløsning parkeringsbremsen

BEMÆRK: Driftsbremsen skal have inden parkeringsbremsen kan slippes, maskinen kan flyttes. Kontrollampen for bremsetryk ikke når ringsbremsen kobles Forsøg flytte inden driftsbremsen har nået tilstrækkeligt kan medføre unødvendigt slitage

BETJENINGSANORDNINGER, VENSTRE SIDE

ransmissionsbetjening [52299012]

TT ransmissionens betjeningsgreb

T ransmissionens betjeningsgreb bruges til skifte fra første frem til fjerde gear Drej gearvælgeren væk fra dig for skifte til højere gear Drej håndtaget ind mod dig for skifte til lavere gear Dette betjeningsgreb bruges også til indstille transmissionen FREM, NEUTRAL eller BAK

Flyt håndtaget væk fra dig for vælge

Håndtagets midterstilling

Flyt håndtaget ind mod dig for vælge

Brug transmissionsgrebet ratstammen

Alle følgende trin nødvendige for kunne anvende transmissionens betjeningsgreb ratstammen: Driftsbremsen skal have driftstryk.

T ransmissionens betjeningsgreb skal være i neutral

T ryk nederst parkeringsbremsekontakten for løse

BEMÆRK: Hvis parkeringsbremsen IKKE blev maskinen blev skal takten aktiveres deaktiveres i trin

Sæt transmissionens betjeningsgreb enten FREM eller BAK for flytte

Hydraulisk styret transmission

Frem - Neutral - Bak (FNR)

FNR - funktionen transmissionens betjeningsgreb kan overføres til læsserens betjeningsgreb for lette ningen.

Alle følgende trin nødvendige for kunne anvende skiftefunktionerne transmissionens betjeningsgreb: Driftsbremsen skal have driftstemperatur

V enstre sides FNR transmissionens betjeningsgreb skal være i

Højre sides FNR - kontakt skal være i Maskinens hastighed skal være

Motoren skal

T ryk øverst transmissionsaktiveringskontakten Indikatoren nederst takten lyser , når den aktiveret.

T ryk nederst parkeringsbremsekontakten for udløse parkeringsbremsen. Dette skal ske inden for 8 sekunder efter (Hvis parkeringsbremsen IKKE blev maskinen blev skal parkeringsbremsekontakten aktiveres deaktiveres i dette

Sæt FNR - kontakten i højre side enten FREM eller BAK for flytte Dette skal ske inden for 8 sekunder efter

RCPH10WHL109BAL 2

RCIL10WHL177BAL 3

Joystickstyring [52299069]

ADV ARSEL

Fare ved kørsel!

Hvis hydraulikstyring deaktiveret, styring med joystick stadig aktiv . Deaktivér altid styring med joystick, når det ikke skal bruges.

Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig

ADV ARSEL

Fare ved kørsel!

W0449A

For have optimal kontrol over maskinen skal rattet altid bruges til styre når der køres med maskinen ved høje hastigheder . Brug ikke joysticket til styre med ved hastigheder over / t

Hvis anvisningerne ikke overholdes, kan det medføre dødsfald eller alvorlig personskade. W0450A

ADV ARSEL

Fare ved kørsel!

Brug altid rattet ved kørsel offentlig vej eller Det venstre armlæn skal være hævet låst under kørsel. Brug ikke joysticket til styre med ved kørsel offentlig vej eller motorvej.

Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig W0451A

Styregreb til joystick - styring (ekstraudstyr)

Joystick - betjeningsgrebet F - N - R - kontakten gør det muligt betjene læsseren ved hjælp manuelle ningsanordninger , der placeret i venstre armlæn førersædet. Dette giver føreren let adgang til gelser

Anvend disse betjeningsanordninger i driftsfunktioner med korte intervaller , gentagen højproduktionsbelastning løft for reducere førerens træthed øge fektivitet. Systemet opsat således, rattet altid kan anvendes (det har altid betjeningen med joystick hvis rattet Det kan rattet drejer meget betjeningen med joystick ikke men i den praktiske brug deaktiveres betjeningen med joystick, når rattet Armlænet har indbygget F - N - Rtakt kick - down - som udformet som

Frem (Forward), Frigear (Neutral), Bak (Reverse) - N - - kontakt

Denne kontakt giver føreren mulighed for sætte missionen i Neutral Den korrekte rækkefølge følges for aktivere denne F - N - R -

RCIL10WHL188BAL 1

Joystick - betjeningsgreb

F - N - R (Forward - Neutral - Reverse)

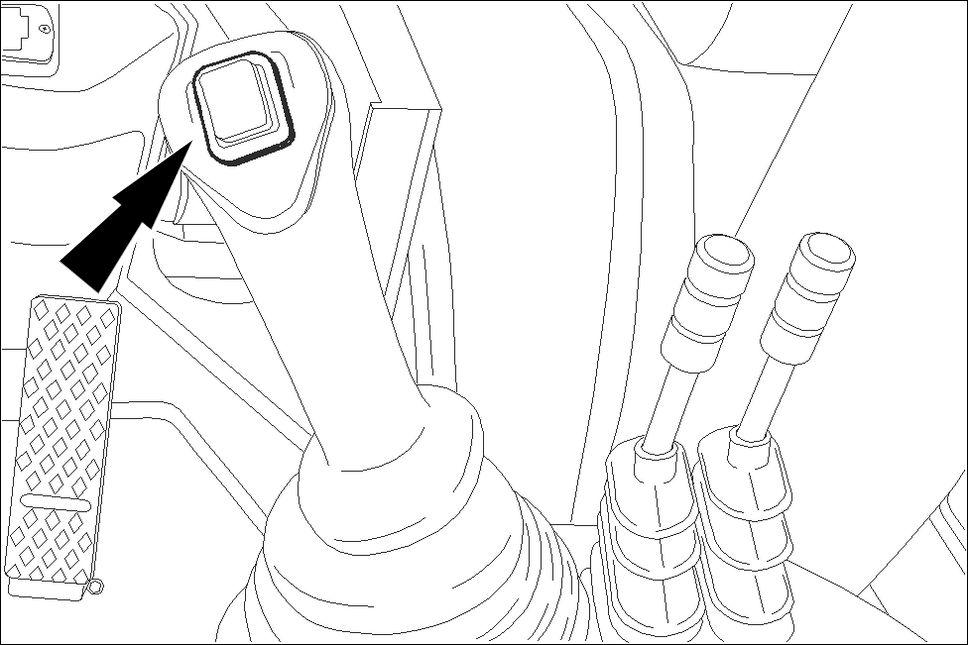

Kick - down - kontakt

Den primære gearstang skal være i positionen inden joystick - styring Skub kontakten fremad for sætte transmissionen i sæt ten i mellempositionen for sætte transmissionen i ral, tryk kontakten bagud for sætte transmissionen i kapitlet

Betjeningsinstruktioner for yderligere

Kick - down - kontakt

Kick down - kontakten benyttes til skifte ned gennem gearene med gear gangen. Hver gang der trykkes vil transmissionen skifte gear indtil den nået ned i første gear Når man trykker kick down - sænkes indstillingen for højeste tilladte gear Der returneres til automatisk når (1) der skiftes gear , eller (2) gearstangen flyttes til NEUTRAL derefter til FOR W ARD eller til

Når føreren har valgt automatisk vises katoren for automatisk transmission

Adv Arsel

Fare ved kørsel!

Kontrollér alle betjeningsgreb sikkerhedsanordninger i sikkert, åbent område, før starter arbejdet.

Hvis anvisningerne ikke kan det medføre dødsfald eller alvorlig personskade. W0248A

Joystickstyring aktiveret (ekstraudstyr)

Når joystickstyring vil joystickstyring være givet LCD - Anvend joystick - styring for funktioner med gentagen højproduktionsbelastning truck - læsning osv . Joystick - styring ikke beregnet til primær

Joystickstyring, valg hastighed (ekstraudstyr)

For vælge den der egner sig bedst til den funktion, der udføres, når der bruges joystickstyring, fremhæves Hastighedsvalg for joystick der trykkes tasten Enter skærmen for joystick - styring vælges hastigheden fra område fra til tre ved hjælp Når den ønskede hastighed valgt, trykkes der tasten Enter igen for låse højere mere sensitivt virker maskinens

NB: Kør med maskinen ved lav hastighed i frit åbent område for vænne dig til joystick -

Indstil altid hastigheden til passe både til betingelserne det der skal Når ren bliver mere vant til joystickstyring, kan han / hun vælge højere

BETJENINGSANORDNINGER, HØJRE SIDE

Oversigt [52300209]

Der findes række betjeningsgreb kontakter til højre for føreren for lette konsollen med maskinens driftskontakter funktioner til styring klimaanlæg placeret i højre side i førerkabinen.

Konfigurationen i højre side førerkabinen din maskine kan variere smule fra billederne i denne men alle kontaktsymboler - funktioner samme.

Styregreb kan også variere alt efter det valgte udstyr forskellige fjernventiler styregreb beskrives følgende sider .

Automatisk skift

Når der arbejdes med automatisk starter transmissionen i første gear eller andet gear (afhængig gearets minimumindstilling) skifter automatisk indtil det valgte gear nået. T ransmissionen vil også tisk skifte ned i gear , efterhånden som farten

Knap til nedgearing, automatisk transmission

Knappen for nedgearing benyttes til skifte ned gennem gearene med gear Hver gang der trykkes vil transmissionen skifte gear indtil den nået ned i første gear . Når der trykket pen for indstillingen for højeste tilladte gear sat Der vendes tilbage til automatisk når (1) gearvælgerens indstilling for gear ændres, eller (2) gearvælgeren flyttes til NEUTRAL derefter til FREMAD eller til Når føreren har valgt automatisk vises indikatoren for automatisk transmission multifunktions -

Manuel nedgearing

Manuelt skift kan anvendes til nedgearing i sekvens fra første til Første andet gear den eneste tilgængelige skiftesekvens ved manuel

Shuttle skift retningsændring manuelt eller automatisk

Det ikke nødvendigt maskinen til holde helt når der skal skiftes retning fra fremad til tilbage eller fra tilbage til For behageligt blødt gearskift det god idé nedsætte motorens omdrejningstal før retningsændringer .
