CILINDRO BRAZO EQUIPO CARGADOR

Montar el tapón (5). Ajustar con el par de torsión especificado de 30Nm.

BOMBA DE ACEITE

Desmontaje

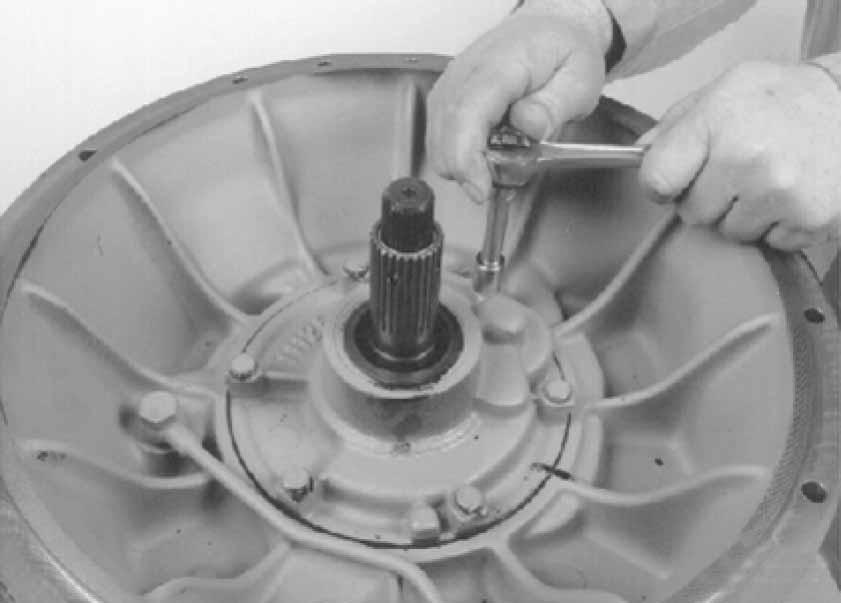

Soltar y remover los tornillos (1). Marcar la posición de la bomba de aceite respecto del alojamiento de la campana antes de desajustar los tornillos.

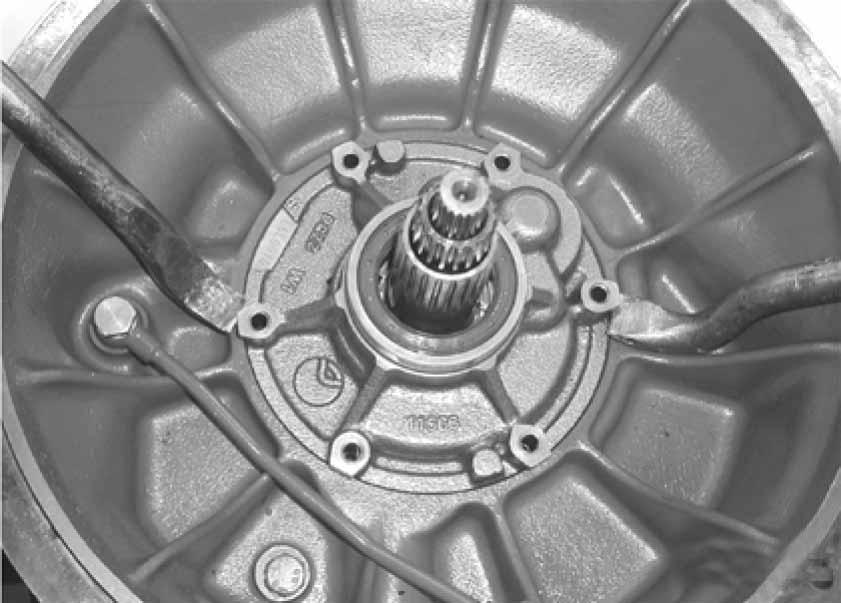

Utilizar dos palancas (A) para extraer la bomba de aceite (2).

Remover la bomba de aceite (2). El anillo de sellado de la bomba puede dañarse durante este procedimiento.

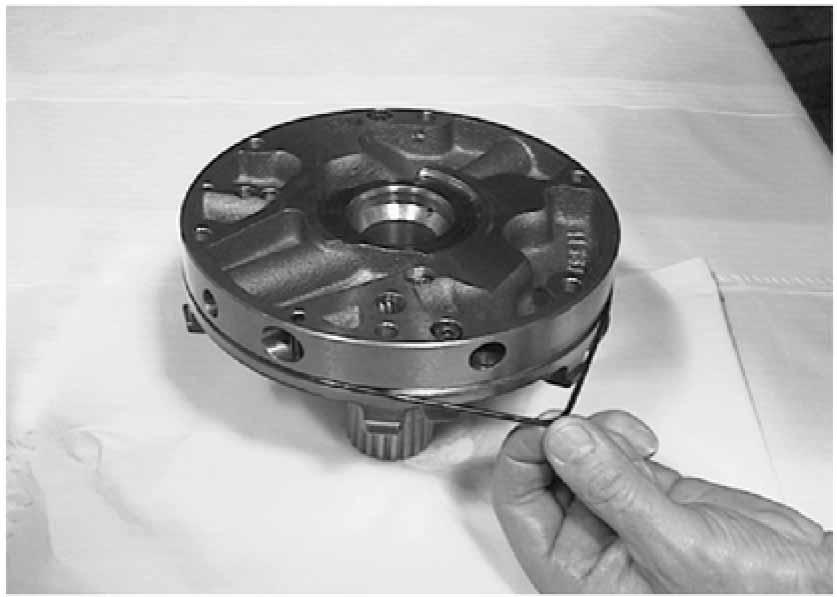

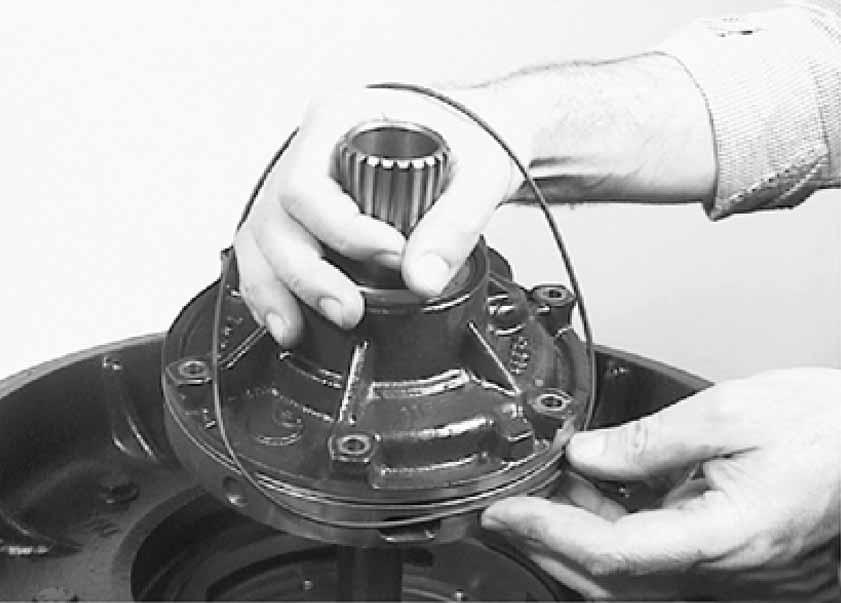

Si es necesario, quitar la junta tórica (3).

Si es necesario, quitar el anillo de sellado (4).

S ATENCIÓN S

No desmontar la bomba ya que se puede comprometer su funcionamiento.

Montaje

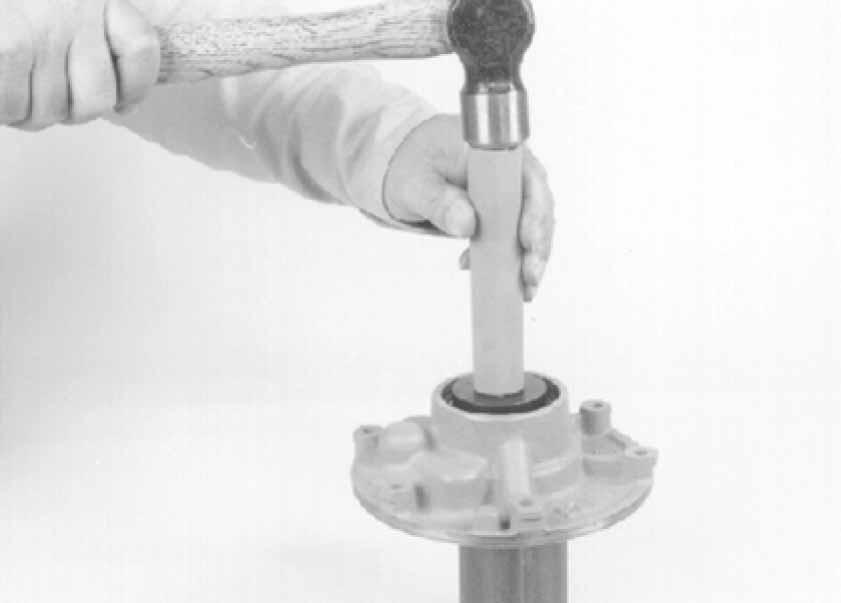

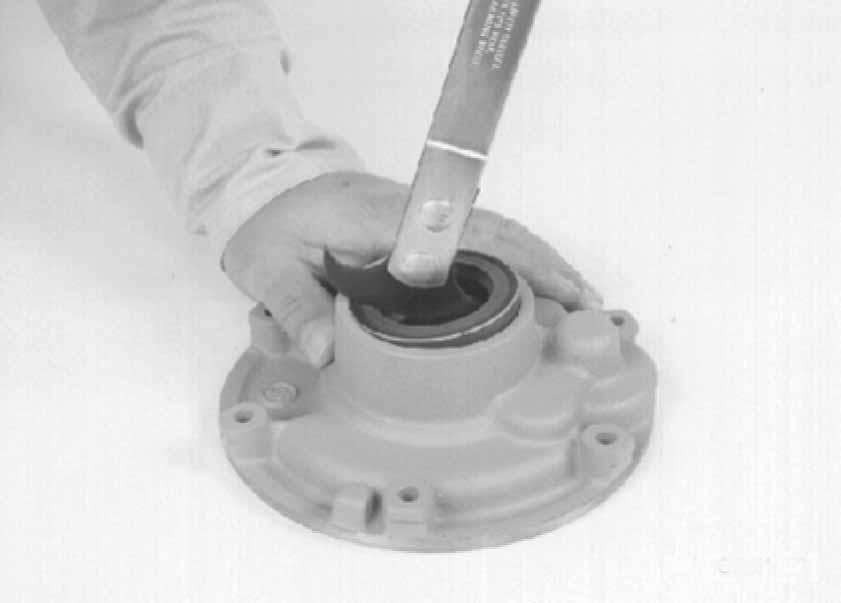

Montar el anillo de sellado (4) en la bomba de aceite (2). Utilizar la herramienta 380200218. Lubricar el anillo estanco.

Montar la junta tórica (3).

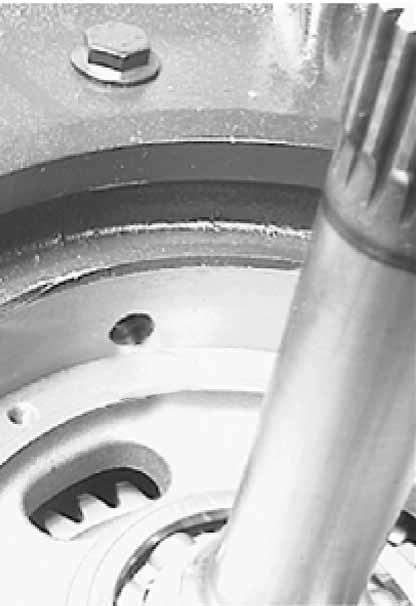

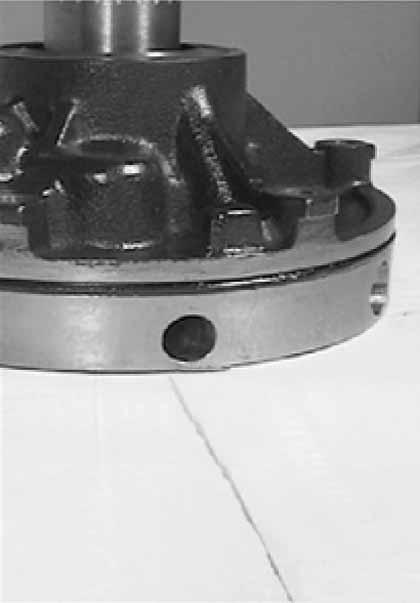

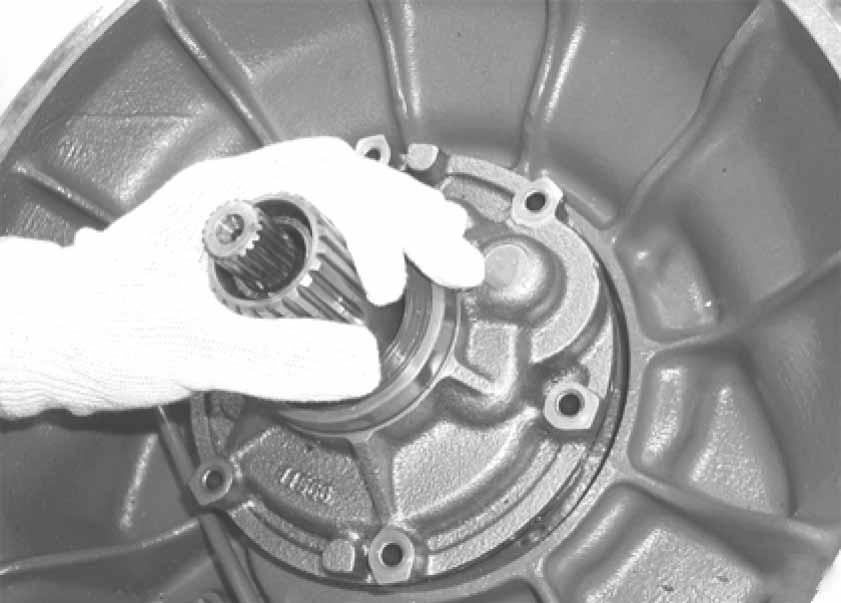

Antes de montar la bomba (si es nueva), verificar que los orificios de paso de aceite (entre la bomba y la semicaja) o las marcas visuales coincidan.

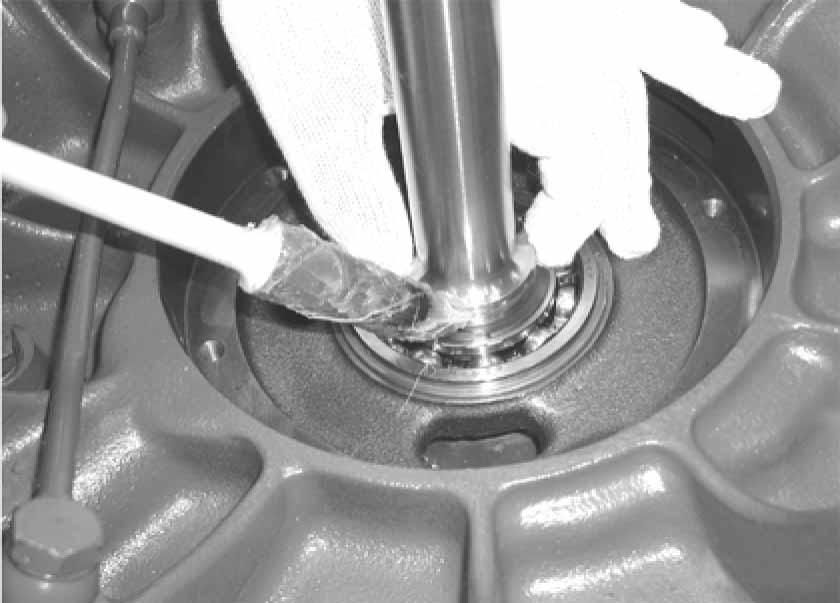

Lubricar el anillo de sellado (4) para mantenerlo centrado; así se facilita la penetración en la bomba de aceite.
