BAJADA DEL COMPARTIMENTO DEL OPERADOR A LA POSICIÓN DE FUNCIONAMIENTO

1.Asegurarse de que se hayan extraído todas las herramientas y demás artículos del interior del chasis antes de bajar el compartimento del operador.

1

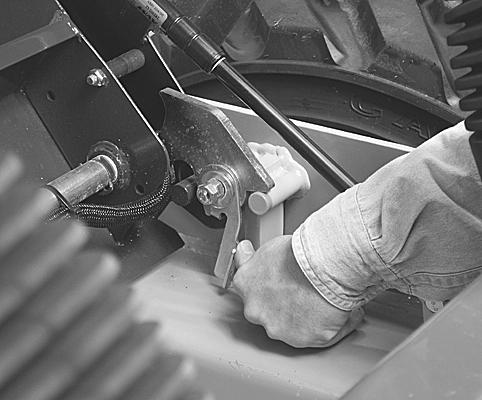

BD04N097 2.Soltar el pestillo que mantiene la puerta de la cabina abierta, empujando la palanca (1) hacia adelante.

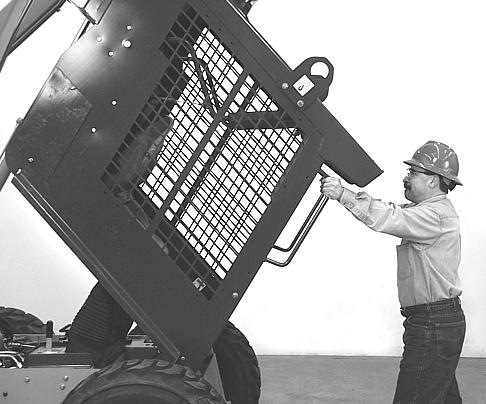

BD05A062 3.Agarrar las dos sujeciones manuales de la parte delantera de la cabina por la parte superior y bajar la cabina despacio a la posición de funcionamiento. IMPORTANTE: al cerrar la ROPS en los modelos pilotos, tener cuidado de que ninguna de las manillas de control piloto quede enganchada en la placa de asiento de la ROPS.

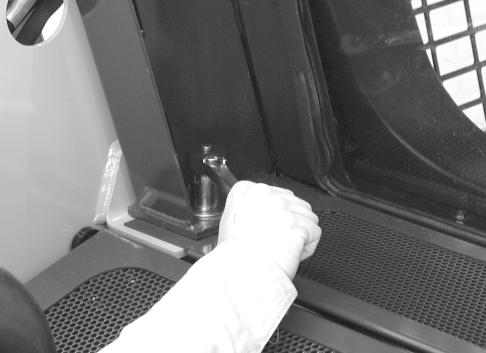

BD01C171 4.Instalar y apretar los pernos de montaje del compartimento del operador a un par de apriete de 180 a 320 Nm (130 a 235lb-ft).

1

3

2

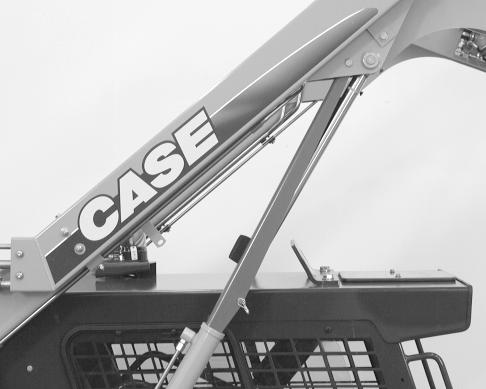

BD01C142 5.Levantar los brazos de elevación de la cargadora y extraer el pasador (2) del puntal de apoyo de la misma (1). Colocar el brazo de elevación de la cargadora en la posición de almacenamiento e instalar el pasador (2). Consultar la sección

Almacenamiento del puntal de apoyo en la página112. 6.Antes de poner la skid steer en funcionamiento, asegurarse de que el compartimento del operador está en la posición totalmente bajada y los pernos de montaje están instalados y apretados.

110

TRIM THIS EDGE

LEFT PAGE

Bur 87643459SP

INSTALACIÓN DEL PUNTAL DE APOYO

ADVERTENCIA: si se realiza el mantenimiento de la máquina con los brazos de elevación levantados, usar siempre el puntal de apoyo de traba del cilindro para bloquear los brazos de elevación de la cargadora. Si no se sigue este procedimiento, se pueden causar lesiones graves o mortales en caso de que los brazos de elevación se bajen accidentalmente.

SC018 IMPORTANTE: el puntal de apoyo se puede instalar entre una o dos personas, de tal modo que el operador no tenga que salir del compartimiento bajo los brazos de elevación de la cargadora sin apoyar. Extraer el accesorio de los brazos de elevación de la cargadora antes de comenzar este procedimiento.

Antes de salir de una máquina con el aguilón levantado, activar el puntal de apoyo:

1.Cuando el operador se encuentre acomodado en su asiento, con la barra de asiento bajada, bajar los brazos de elevación de la cargadora hasta el suelo y apagar el motor.

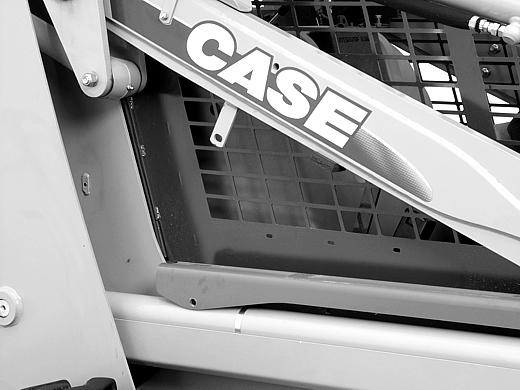

BDO4M021 4.Arrancar el motor y levantar lentamente los brazos de elevación de la cargadora hasta que el puntal de apoyo esté sobre la varilla del cilindro de elevación. Bajar los brazos de elevación de la cargadora hasta que el puntal de apoyo haga contacto con el tubo del cilindro de elevación. Apagar el motor.

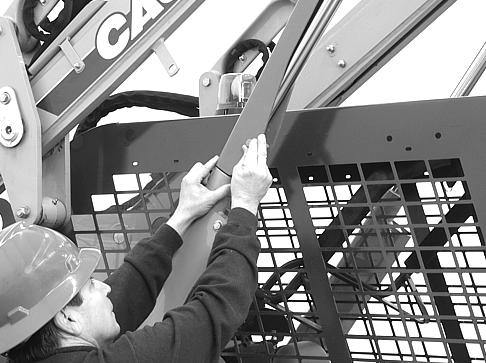

BD04M022 2.Extraer el pasador del puntal de apoyo. 3.Después de extraer el pasador, bajar el puntal de apoyo y colocarlo en el cilindro de elevación.

BD04M023

5.Instalar el pasador en el puntal de apoyo.

111
