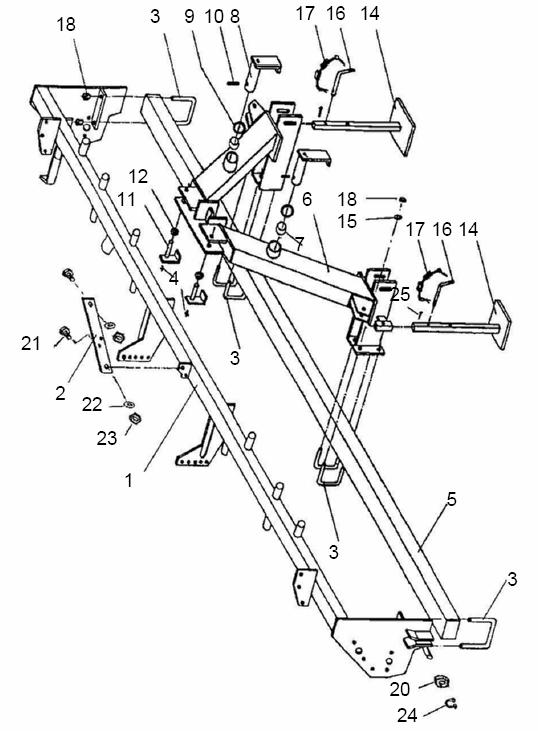

5 Grundrahmen HKP

Spare parts list / Aeromat – HKP – Rahmen – 700 L / 1200 L

Fig. Serial no. Part no. PiecesNotes

1 200071387 Tragrahmen geschw. 700L 1 200072387 Tragrahmen geschw. 1200L 2 200071388 Turmstrebe HKP (60 X 10 X 320) 2 200072424 Strebenrohr M24 HKP 1200L 2 200217505 6kt.-Schraube M24x180 / 10.9 o.Abb 200217370 Kugelscheibe D28 3 200056502 Bügelschraube M16 4 200214565 Schmiernppel M6x1 5 200071058 Mittelrohr 2730lg. 6 200071055 Dreipunkt 700L 6 200072388 Dreipunkt 1200L 7 200215666 MBZ – Buchse D 50 o.Abb 200059303 Unterlenkerbolzen KAT II o.Abb 200072168 Unterlenkerbolzen KAT III o.Abb 200059569 Oberlenkerbolzen KAT II o.Abb 200072169 Oberlenkerbolzen KAT III 8 200071056 Bolzen (50 X 258 + WI) 9 200217477 Scheibe 52 10 200215738 Spannstift 12 X 70 11 200071057 Bolzen (30 X 154 + Halter) 12 200215628 Scheibe B 31 13 200216206 Spannstift 8 X 50 14 200056815 Abstellstütze 15 200200216 Federring A 16 16 200035061 Vorstecker (16 X 175) 17 200215608 Federst. 3 mit Kette + Splint 4 X40 18 200200160 6kt.-Mutter M 16 19 200217477 Scheibe 52 20 200062544 Schrägkugellager 5204 2 RS 21 200215474 6kt.-Schraube M 20 X 45 21 200072423 Bolzen gedreht 22 200200218 Federring A 20 23 200200162 6kt.-Mutter M 20 24 200215257 Sicherungsring 20 X 1,2 25 200215429 Stift 5 X 25
