17 Gebläse

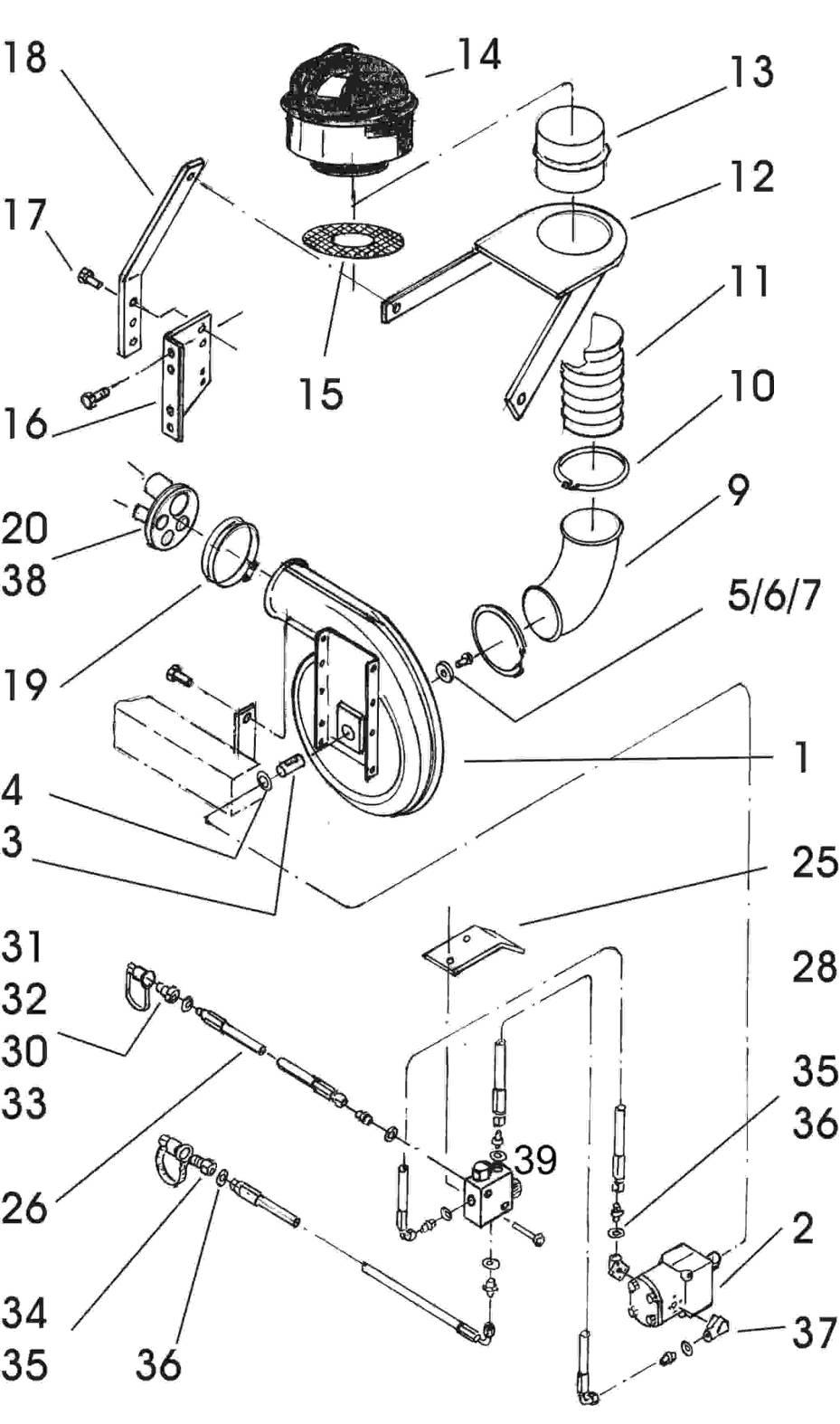

Spare parts list / Aeromat – Gebläse KM mit Luftverteilung

Fig. Serial Part no. PiecesNotes

1 7002158306 Gebläse mit Hydromotor 1 7002152044 Gebläse ohne Hydromotor 2 7009603540 Hydromotor komplett 2 370108700 Dichtungssatz für Hydromotor 3 7009603764 Verbindungsbuchse 4 7000603267 Stützscheibe 5 200200079 6kt-Schraube M8x20 6 200215267 Federring A8 7 7002156199 Scheibe D39x8x6 8 7009603601 Klemmring DN180 9 7009603633 Rohrbogen DN180/90° 10 200062823 Schlauchschelle DN180-200 11 200505787 Luftschlauch DN180 – Meterware 12 200072435 Flanschstück 13 200062882 Schlauchverbinder DN180 14 200062801 Zyklonfilter DN178 15 200072475 Schutzgitter DN180 16 200072432 Winkelblech rechts 16 200072470 Winkelblech links 17 200217312 6kt-Schraube M12x25 18 200072108 Halter 19 7000602947 Klemmring DN160 20 200072416 Ausblasrohr o.Abb 200505772 Luftschlauch DN80 – Meterware o.Abb 200061400 Schlauchschelle DN70-90 o.Abb 200215689 Luftschlauch DN50 o.Abb 200060538 Schlauchschelle DN42-62 25 200072432 Winkelblech 26 200062821 Hydraulikschlauch BSP R3/4“ 1500lg. 27 200062819 Hydraulikschlauch BSP R1/2“ 1600lg. 28 200062816 Hydraulikschlauch BSP R1/2“ 700lg. 29 7000600450 Einschraubverschraubung R3/4“ – R1/2“ 30 200062826 Dichtring DR34HD 31 7000404240 Kupplungsdose R3/4“ 32 7009603734 Rückschlagventil R3/4“ 33 7000602988 Einschrauverschraubung R3/4“ – R3/4“ 34 7000404140 SVK–Stecker R1/2“ 35 7000405140 Einschrauverschraubung R1/2“ – R1/2“ 36 200062825 Dichtring DR12HD 37 3709009901 Winkelstutzen 38 200216151 Verschraubung o.Abb 200504470 Kunststoffschlauch LW4 blau o.Abb 200062013 Manometer 0-160 mbar o.Abb 200059027 Halter Manometer 39 7009603546 Hydraulik-Ventil
