59 Parallelogramm M9 (alt bis 2005) + Schar

Parallelogramm

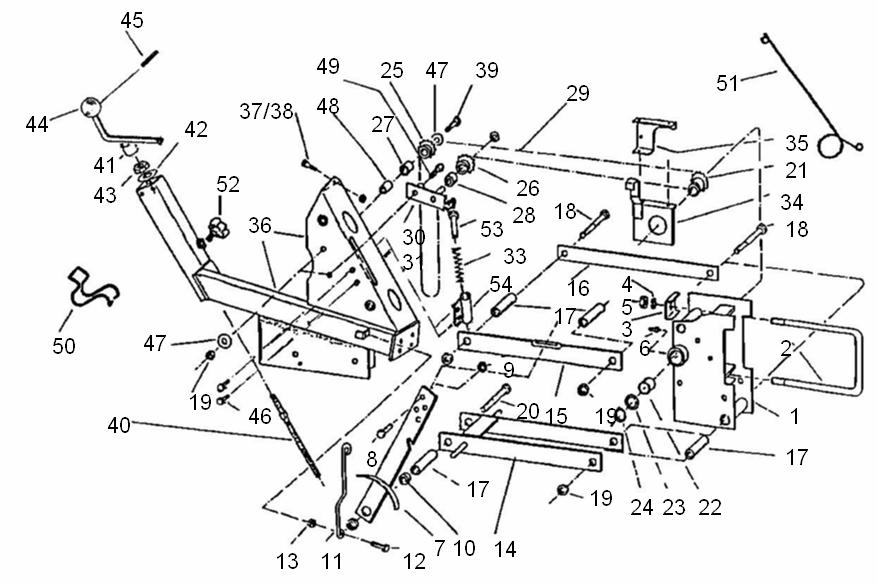

Spare parts list / Aeromat – Parallelogramm Normalsaat – Mais 2/M9

Fig. Serial no. Part no. Pieces Notes Parallelogramm

1 200056980 Anl. Kopf 120 / M+R+B+DTE-AGG 2 200056690 Bügelschraube M16 vernickelt 3 200057514 Klemmstück (30 X 6 X 60) vernickelt 4 200200216 Federring A 16 5 200200160 6kt.-Mutter M 16 –8 6 200214595 Schmiernippel 7 200056981 Arretierung + Hebel 8 200200083 6kt.-Schraube M 10 X 20 – 9 200200175 SIMU V M 10 8 10 200056983 Buchse (18 X 2,8 X 9) 11 200056988 Feder 12 200205662 6kt.-Schraube M 8 X 16 – 13 200201017 SIMU V M8 –8 14 200056984 Paral. Hebel 2 St. 15 200056985 Paral. Hebel + K. GL 16 200056986 Paral. Hebel (40 X 10 X 440) 17 200056987 Lagerrohr (18 X 2,8 X 126) 18 200215502 6kt.-Schraube M 12 X 160 DIN 931 – 19 200200176 SIMU V M 12 –8 o. Abb 200215316 Scheibe B 13 ST 20 200215503 6kt.-Schraube M 12 X 170 DIN 931 – 21 200058366 6kt.-Buchse + Mitnschb. 22 200057907 KBuchse 23 200215491 Paßscheibe 30 X 42 X 2,0 24 200215246 Sicherungsring Z 30 X 1,5 25 200071911 K. Rad Z13 26 200071912 K. Rad Z13 27 200059063 Sinterlager 26 X 20,2 X 20 LG 28 200057438 Sinterlager 20 X 15 X 15 LG 29 200217620 Rollenkette 1/2 X 3/16 30 200056991 Spannhebel 31 200215493 Scheibe B 15 ST 32 200215422 Splint 4 X 25 DIN 94 ST 33 200056994 Druckfeder 256 34 200056992 Kettenschutzblech gepunktet 35 200056993 Kettenschutzblech li. außen 36 200056995 Gehäuseträger 37 200200083 6kt.-Schraube M 10 X 25 – 38 200215223 Scheibe B 10,5 ST 39 200200024 6kt.-Schraube M 12 X 45 DIN 931 – 40 200056996 Spindel 41 42 200215577 Paßscheibe 16 X 22 X 1 DIN 988 43 200215577 6kt.-Mutter B M 16 – 04 o. Abb 200061417 Kreuzgriff

Parallelogramm

Säschar

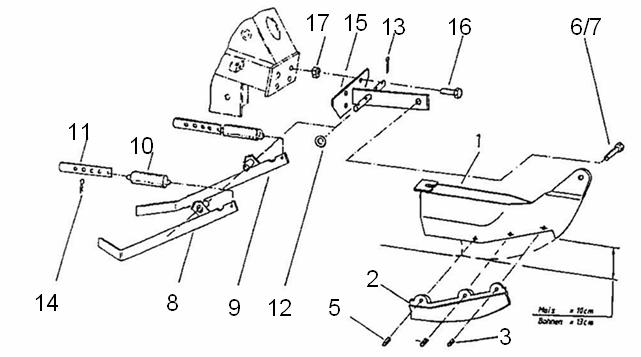

Spare parts list / Aeromat – Parallelogramm Normalsaat – Mais 2/M9 - Säschar Normalsaat

Fig. Serial no. Part no. Pieces Notes 44 200215569 Kugelkopf 45 46 200060080 6kt.-Schraube M 8 X 10 – 47 200215316 Scheibe B 13 ST – 48 200058836 Buchse (20 X 4 X 21) 49 200058340 Lagerbolzen 50 200062151 Sicherungsbügel 51 200062061 Schlauhaltefeder 52 200061417 Kreuzgriff KU –80- M16 K 53 200058805 Federführ. Bolz. BN, 54 200072024 Federbuchse

Säschar

1 200058967 Säschar – S, Mais kpl 2 200058957 Scharschneide für Mais 3 200216097 Spannstift 10 X 22 4 200216098 Spannstift 10 X 30 5 200216221 Spannstift 10 X 40 6 200200094 6kt.-Schraube M 12 X 30 - 7 200200176 Si.- Mutter VM 12 8 200058344 Zustreicher (650) re. 9 200058345 Zustreicher (650) li. 10 200055137 Zugfeder 11 200055182 Hängeeisen (20 X 4 X 150) 12 200215493 Scheibe B 15 DIN 215 ST 13 200215422 Splint 4 X 25 DIN 94 ST 14 200215110 Federstecker 15 200058349 Halterung 16 200200083 6kt.-Schraube M 10 X 25 – 17 200200175 SIMU V M 10 - 8
