UMIEJSCOWIENIE GNIAZD CIŚNIENIA DIAGNOSTYKI............................................................................................E1

Układ hydrauliczny 110 l/min

Legenda

1013 Filtr zasysania. 1027 Filtr oleju wysokiego ciśnienia. 3112 Siłownik podnośnika. A Smarowanie pompy zasilającej układu smarowania B Prawa pokrywa hydrauliczna (z pompą o zmiennej pojemności skokowej 45 cmŹ zamocowaną w pokrywie). C Układ chłodzeniaOlej. D Blok priorytetowy. E Zasilanie rozdzielacza podnośnika. F Układ smarowania. G Zasilająca pompa smarowa. H Lewa pokrywa hydrauliczna (z pompą napełniania 71 cmŹ zamocowaną w pokrywie) I Zawór - Podnośnik. LS Pompa zasilająca sygnał Load Sensing. Y336 Zawór elektryczny podnoszenia podnośnika tylnego. Y337 Zawór elektryczny opuszczania podnośnika tylnego.

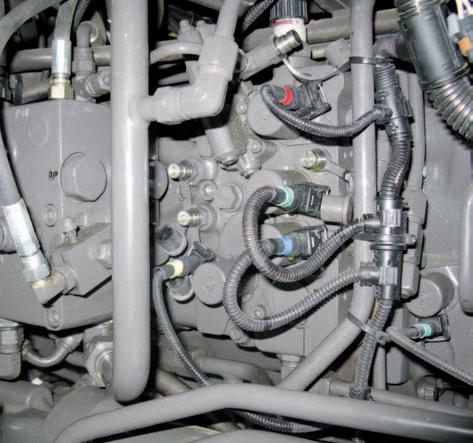

Umiejscowienie gniazd ciśnienia diagnostyki

Legenda

9010 Gniazdo ciśnienia sterowania. 9024 Gniazdo ciśnienia "Load Sensing". 9048 Kontrola ciśnienia smarowania, napełniania. 9055 Gniazdo ciśnienia wysokie ciśnienie.

9055 9055 9055

9048904 9048 9024 9024

9010 9010 9010

395msm0c Rys. 43
