COMPROBACIÓN DE PARTES COMPONENTES

C. EXACTITUD DE ACABADO DEL EJE

Se observa exteriormente el eje que no esté rayado, vencido, oxidado, torcidos; cuñeros, estrías y roscas en perfectas condiciones.

https://www.youtube.com/watch?v=IhsRmm7uTE4

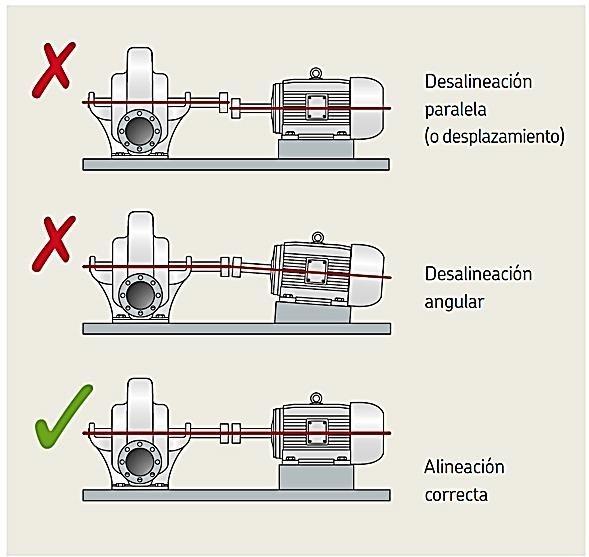

Procedimiento general para la alineación de ejes Dependiendo del estado mecánico del equipo y el conocimiento y la habilidad del operador que hace que los ejes de alineación, una alineación puede ser un cheque dimensional sencillo, una solución que se puede hacer en unas horas o una tarea extremadamente delicada que puede tomar hasta una semana. En suma, el siguiente procedimiento completa, comprende las etapas de:

1. comprobación dinámica antes de la máquina se detiene.

2. Controles preliminares el juego radial y axial, pata muslo y limpieza.

3. Instalación de elementos de medición (comparadores, láseres).

4. En primer lugar desviaciones de lectura y las tolerancias de verificación.

5. cálculos analíticos, correcciones verticales aplicables gráficos o numéricos.

6. Cálculo de la expansión térmica en operación.

7. movimiento de nivelación vertical con cuñas.

8. Segunda lectura para comprobar la corrección vertical y calcular los movimientos de corrección en el plano horizontal.

9. Corrección con tornillos de ajuste horizontal.

10. Tercera lectura para verificar las tolerancias en la vertical y horizontal.

11. Equipo puesta en marcha y verificación vibraciones dinámicas de operación
