Recinto Ferial Miacatlán Morelos

PROYECTOS VI

miacatlán

galicia + ibarra + rodríguez

Universidad Nacional Autónoma de México

Facultad de Arquitectura

VI Semestre

RECINTO FERIAL

Miacatlán, Morelos, México.

Ramírez Galicia Danna Valeria

Ibarra Díaz Héctor Adrián

Rodríguez Leal Ugalde Diego

01 MEMORIA DEL PROYECTO 05 - 06 02 DESCRIPCIÓN DE LA PROPUESTA 07 - 14 03 RENDERS DEL PROYECTO 15 - 22 Í N D I C E

PROGRAMA ARQUITECTÓNICO

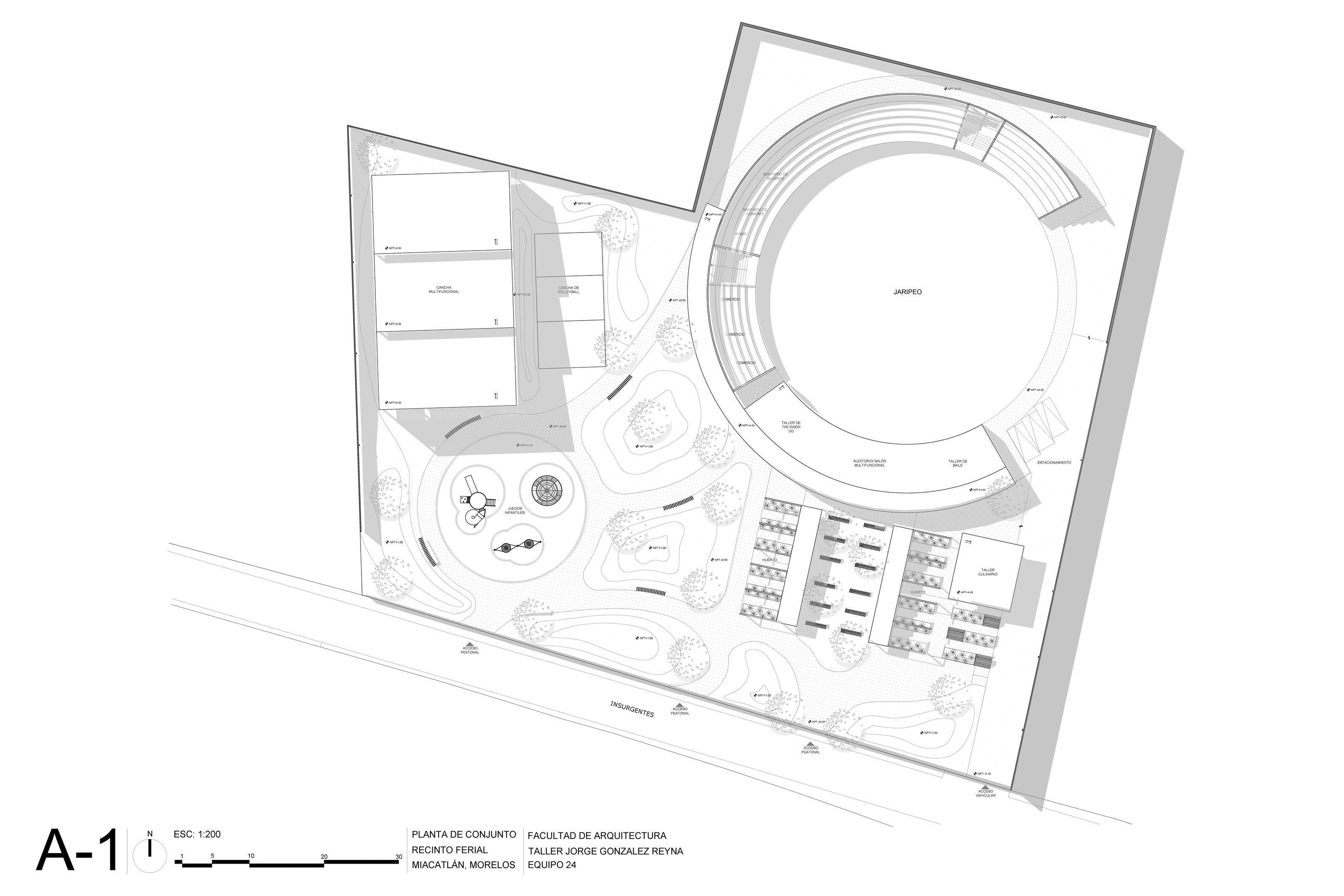

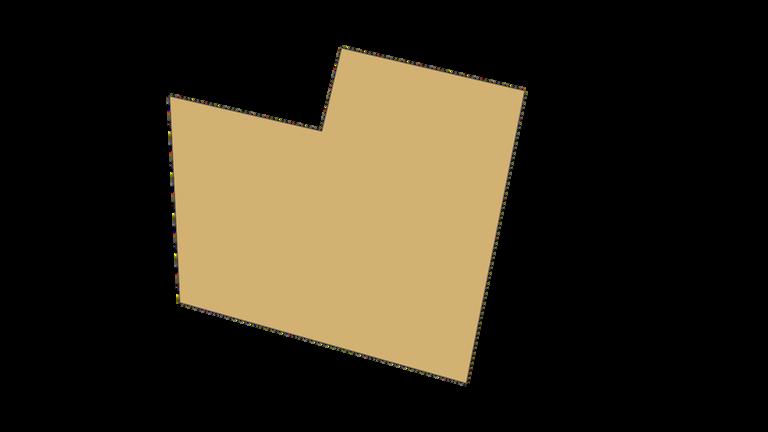

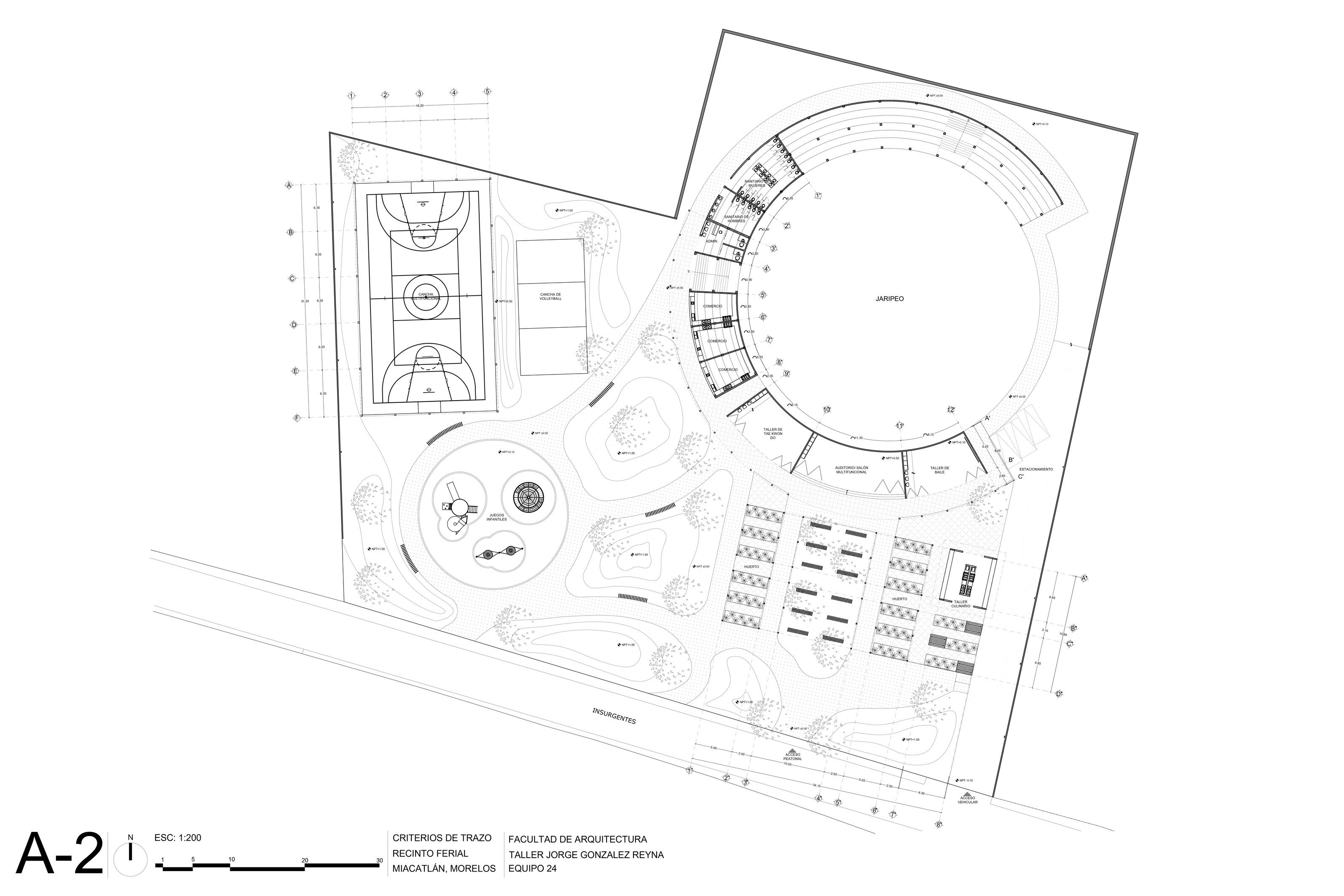

SUPERFICE DEL TERRENO 7,657.94 m²

ÁREA LIBRE COS= 6,660 m²

M² CONSTRUIDOS = 1,270 m²

INSURGENTES 5

D E S G L O S E D E Á R E A S

TOTAL PROGRAMA ARQUITECTÓNICO 7,330 TOTAL M2 CONSTRUIDOS 1,270 1 2 2.1 2.2 2.3 2.4 2.5 3.1 3.2 3.3 3.4 4 4.1 4.2 4.3 ACCESO Y CIRCULACIONES DISTRIBUTIVO m² CASA DE DÍA -Auditorio -Salones de actividades -Sanitarios -Comercio/Tiendas -Admin/Oficinas TOTAL CIRCULACIONES -Plaza de jaripeo con gradas -Multi-cancha cubierta -Cancha de Volleyball -Zona de juegos infantiles TOTAL ÁREAS DEPORTIVAS 1,715 635 160 320 COMPLEMENTARIO 2,830 COMPLEMENTARIO 2,859 ESPACIO No. espacios 1,010 - DISTRIBUTIVO TOTAL CASA DE DÍA 1 1 1 1 1 2,190669 11 180 54 52 52 31 635 1 4 2 2 1 ÁREAS DEPORTIVAS -Montículos -Jardín -Huerto ÁREAS VERDES TOTAL ÁREAS VERDES 3

Juegos infantiles

Cancha multiusos

Cancha libre Comercios

Administración

Casa de día

Sanitarios

CasadeDía 10%

Huerto

Auditorio

Taller Cocina

Áreasverdes 45.2% Áreasdeportivas 44.8%

6

CONCEPTO

El proyecto nace de la premisa de generar un espacio en beneficio de la comunidad de Miacatlán, siendo un espacio de encuentro en el que convivan todo tipo de usuarios en múltiples actividades, de índole deportiva y de esparcimiento hasta educativas y culturales.

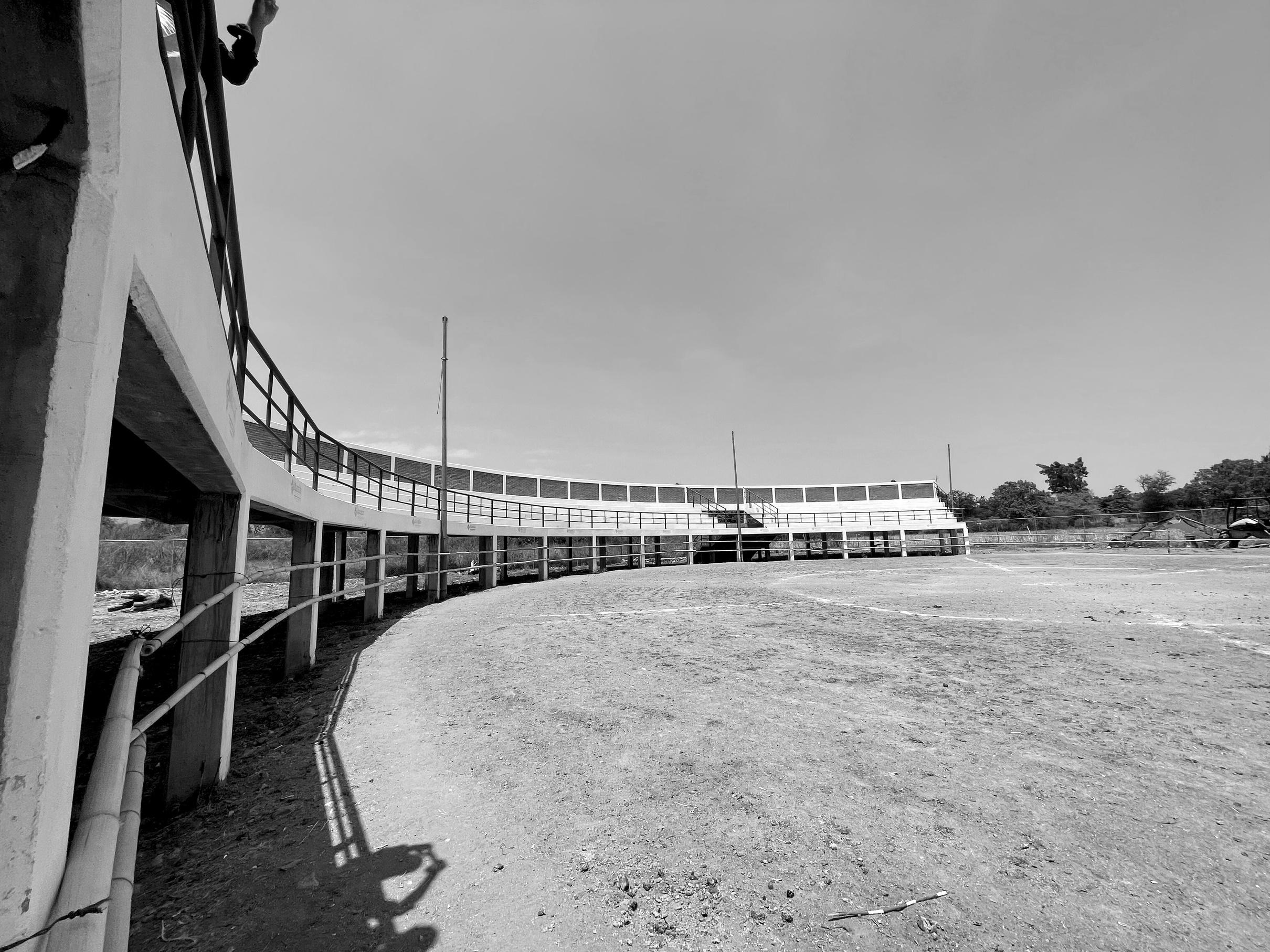

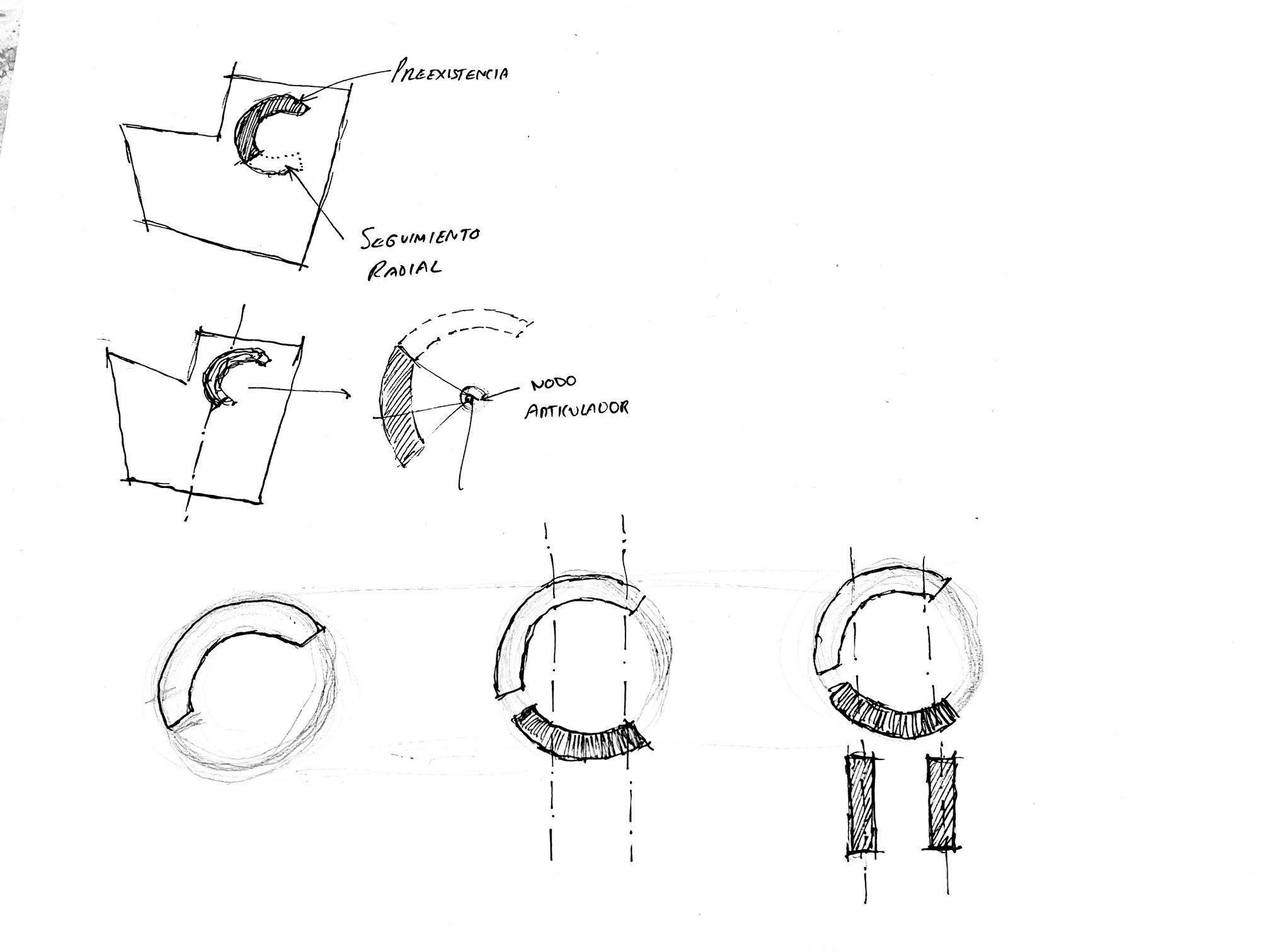

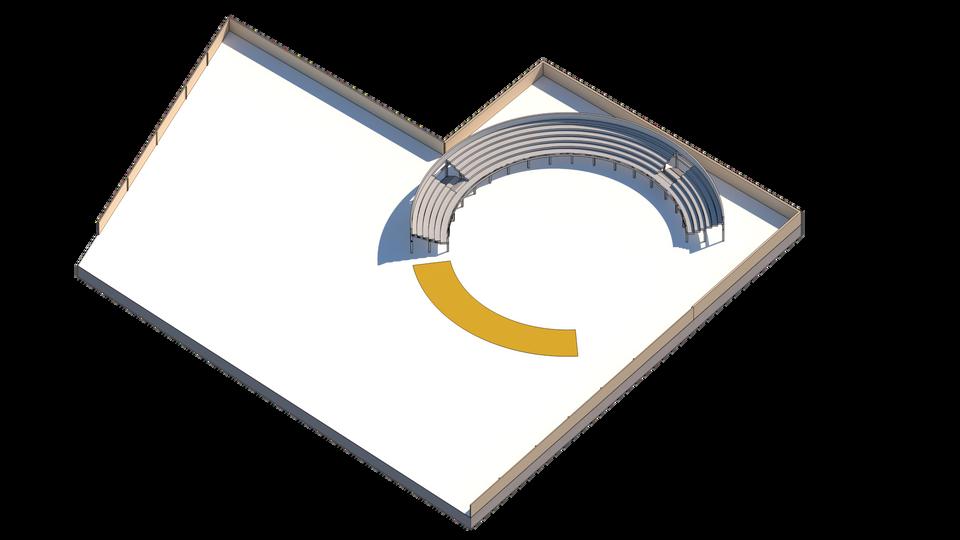

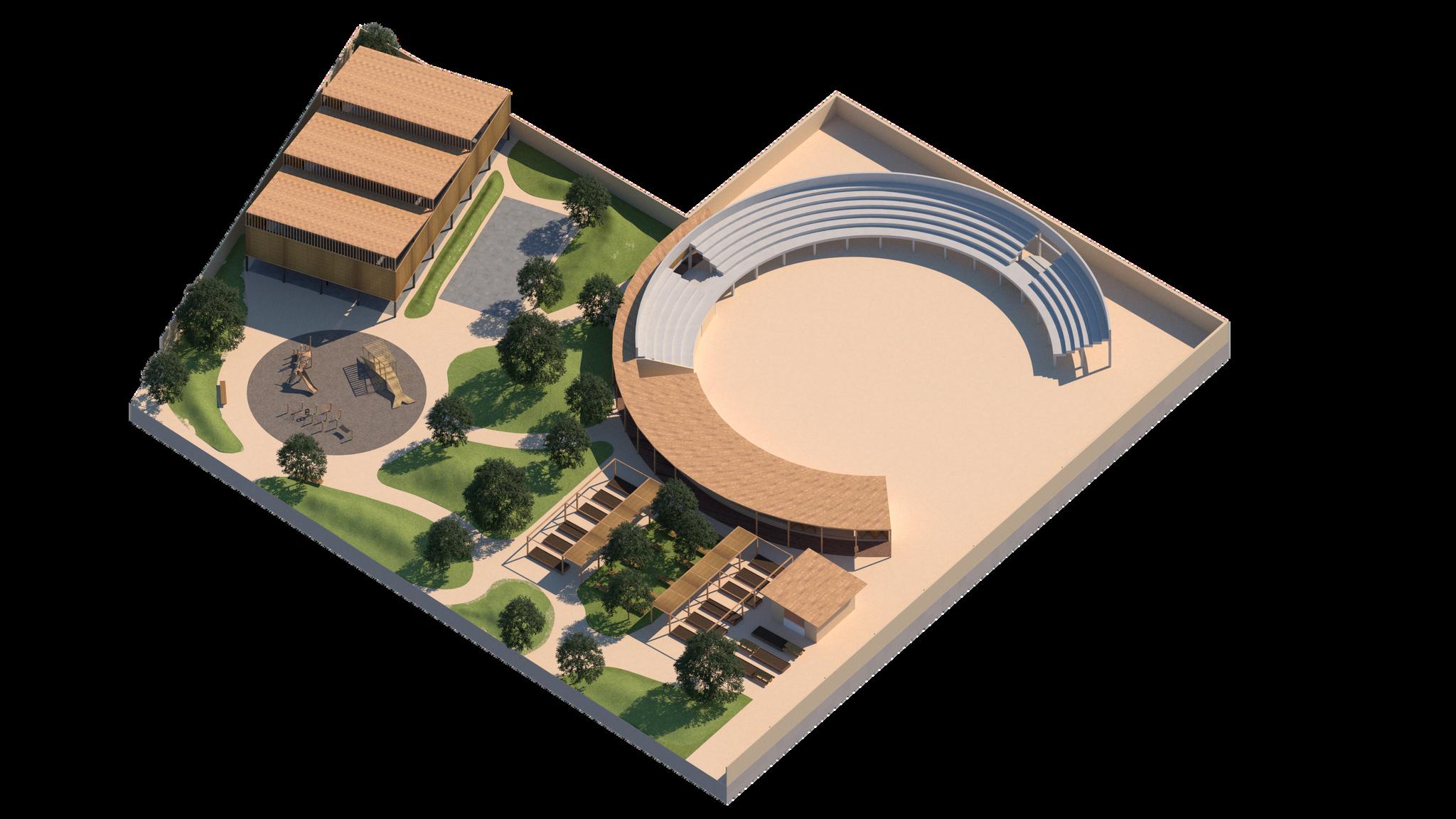

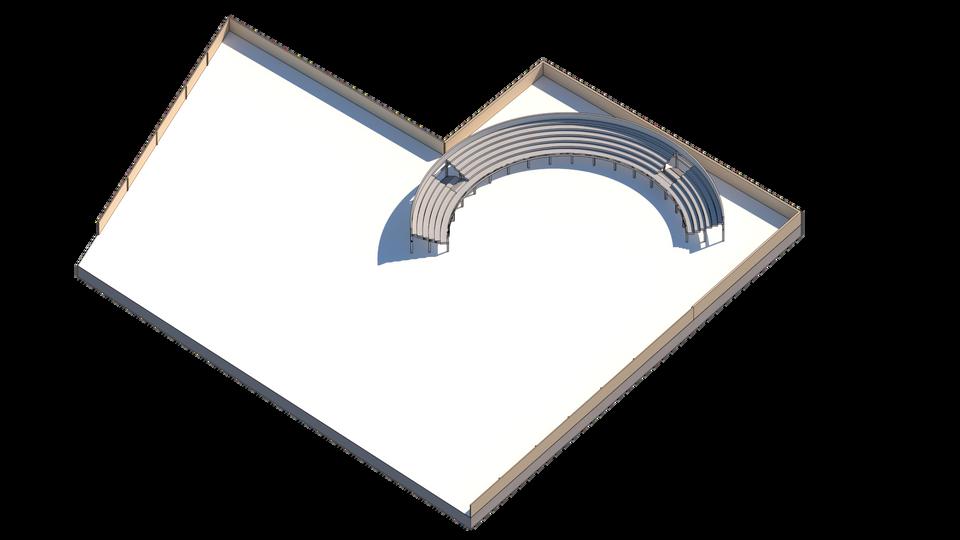

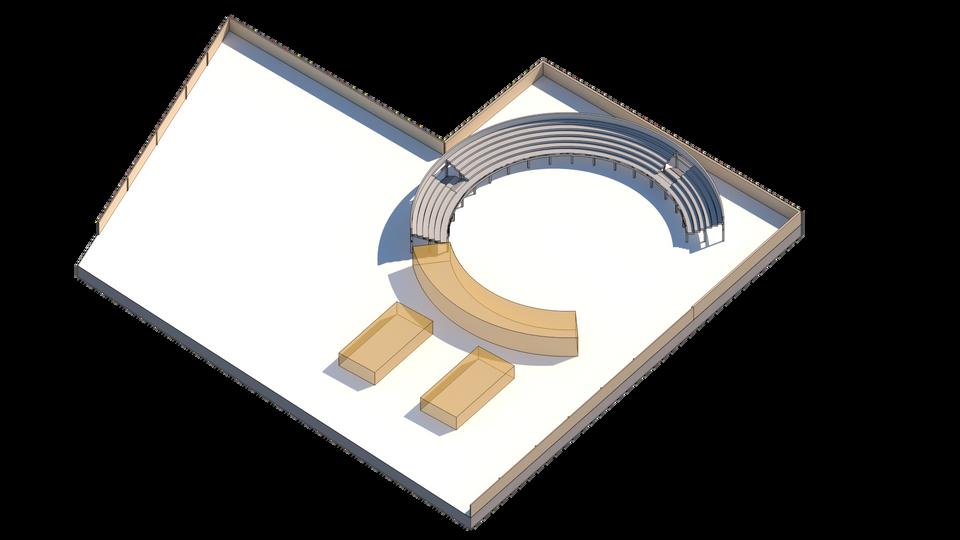

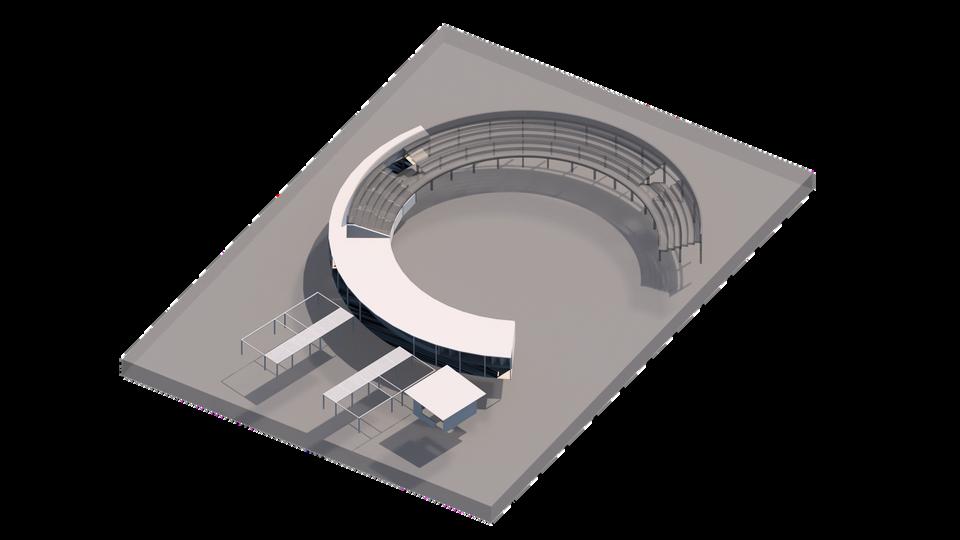

Con la preexistencia de un jaripeo en el terreno, basamos nuestro fundamento de diseño con base en el punto central del mismo, articulando radialmente los diferentes espacios que conforman el programa arquitectónico.

7

C A S A D E D Í A

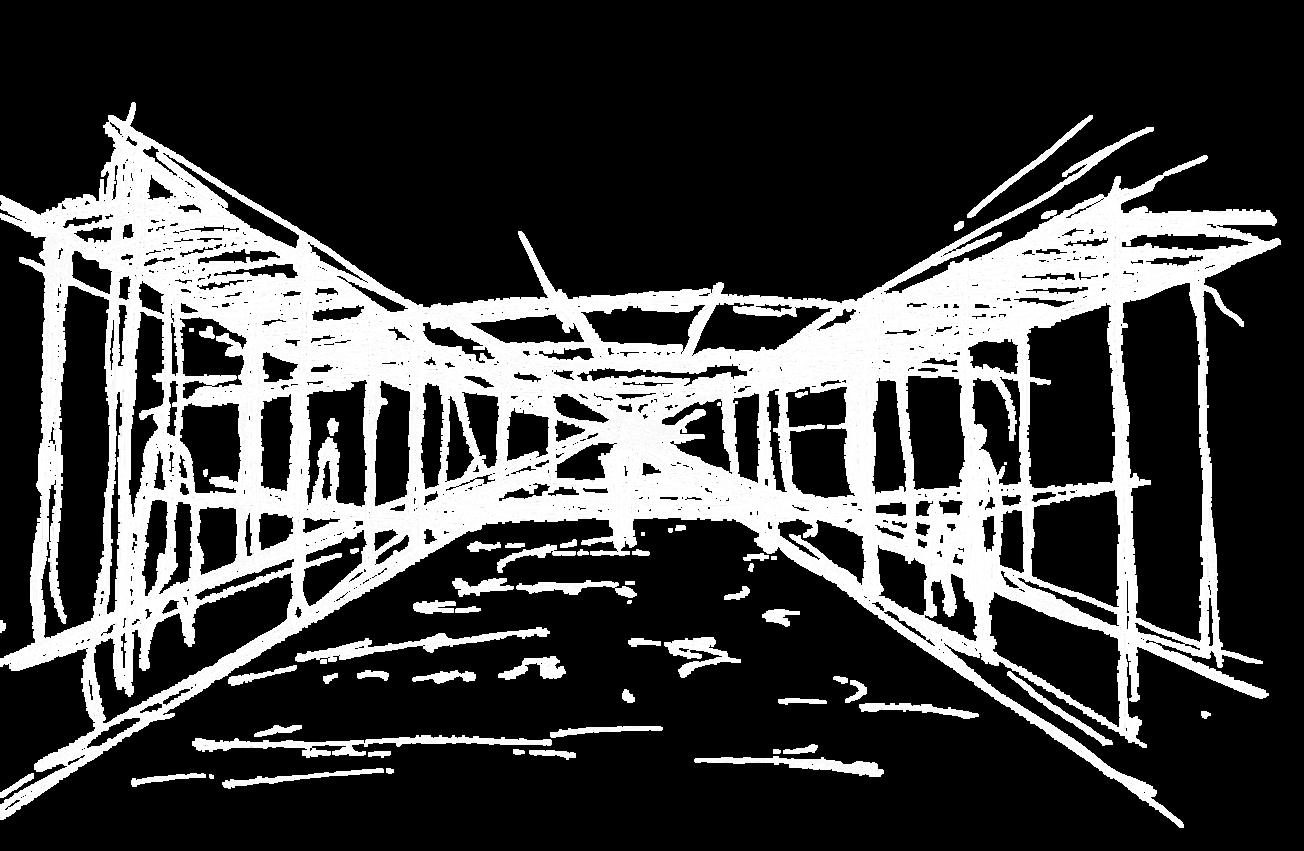

El juego de remates visuales que genera la propuesta brinda dirección y centra el eje al auditorio, siendo este el espacio más concurrido y cuyos ejes lo mantienen como un área contenida.

8

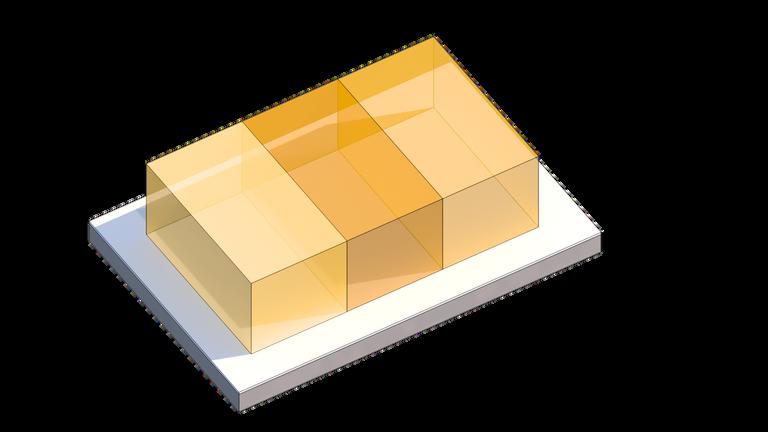

1 2 3

CONCEPTO

Para diseñar este espacio arquitectónico, brindamos el carácter material que protagoniza nuestro proyecto, el cual se reviste de caña brava como materialidad principal, con la intención de generar una piel que permita el paso de luz solar sin que afecte a los usuarios dentro de la cancha.

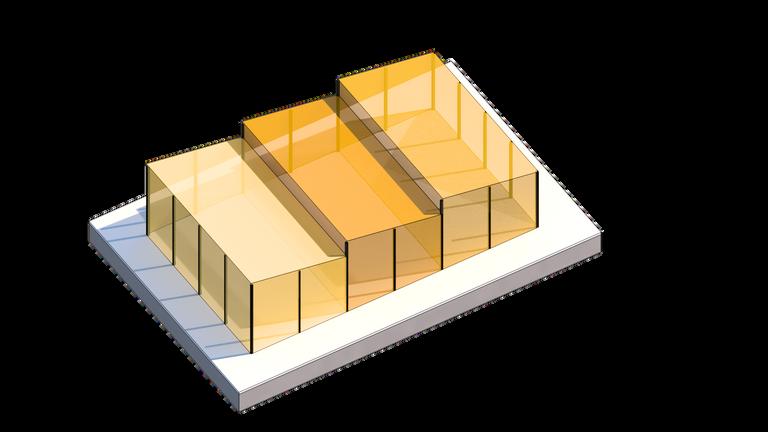

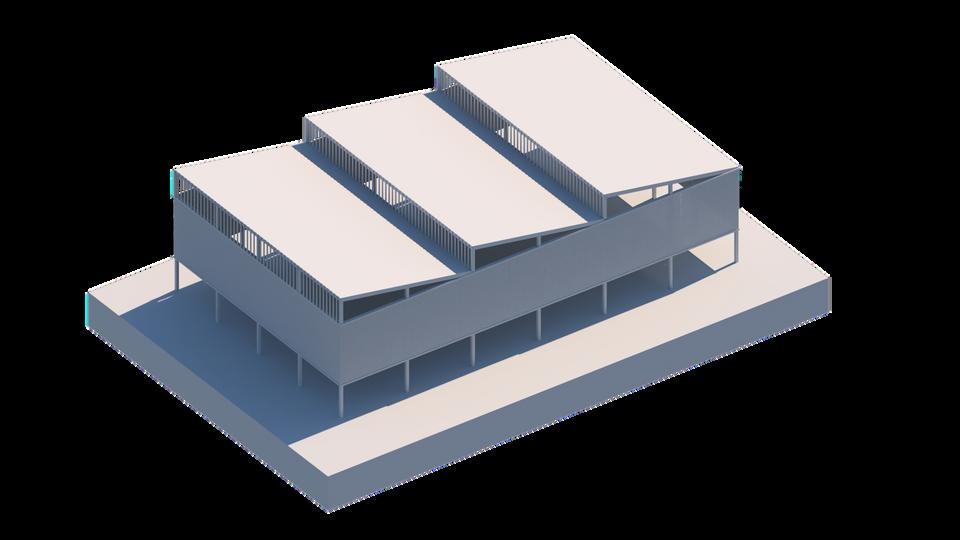

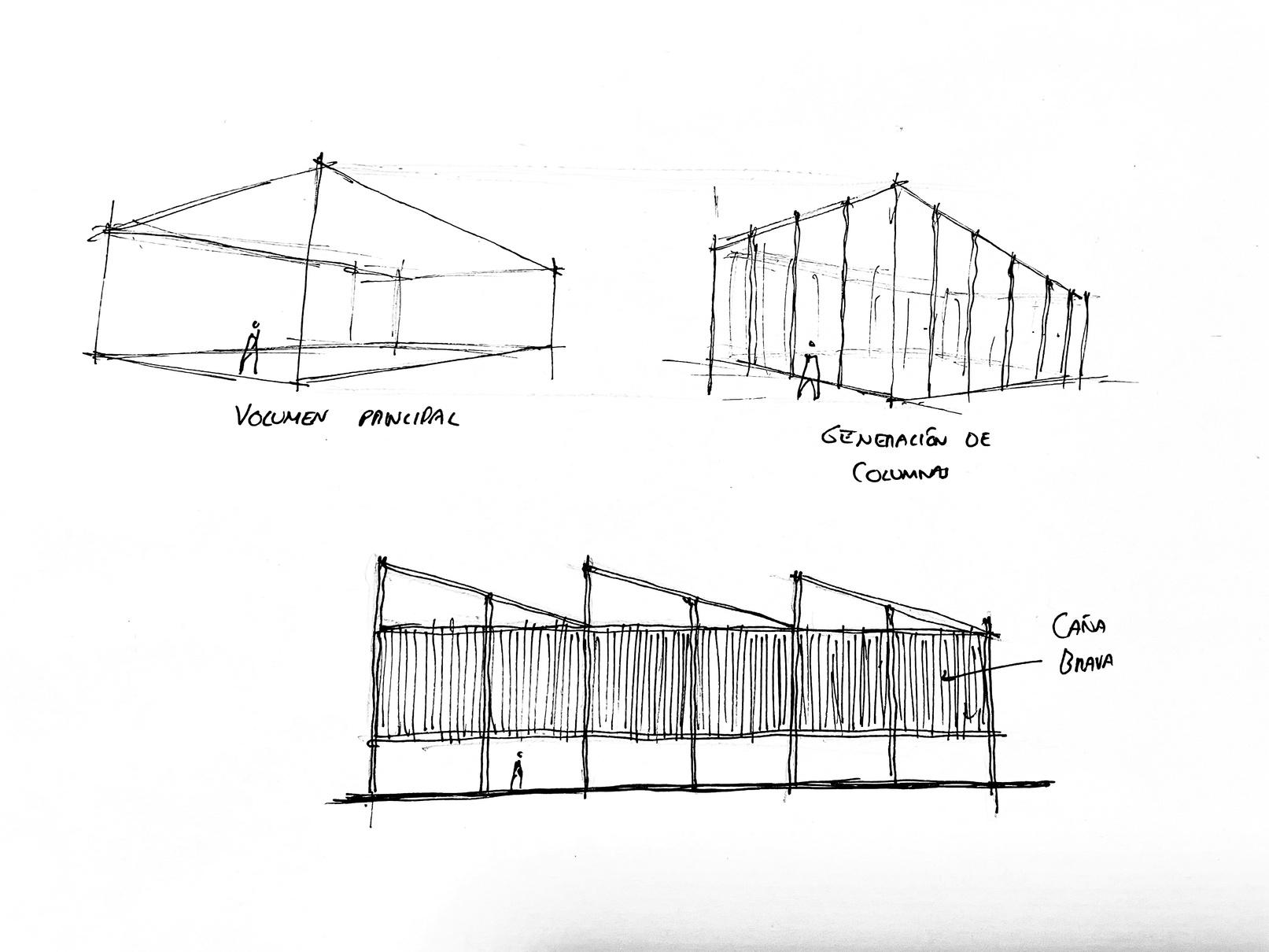

La cubierta se divide en tres elementos diagonales, apegado al diseño en diente de sierra, el cual brinda iluminación indirecta y proporciona un juego de secuencia visual y ritmo contundente.

9

C A N C H A M U L T I U S 0 S

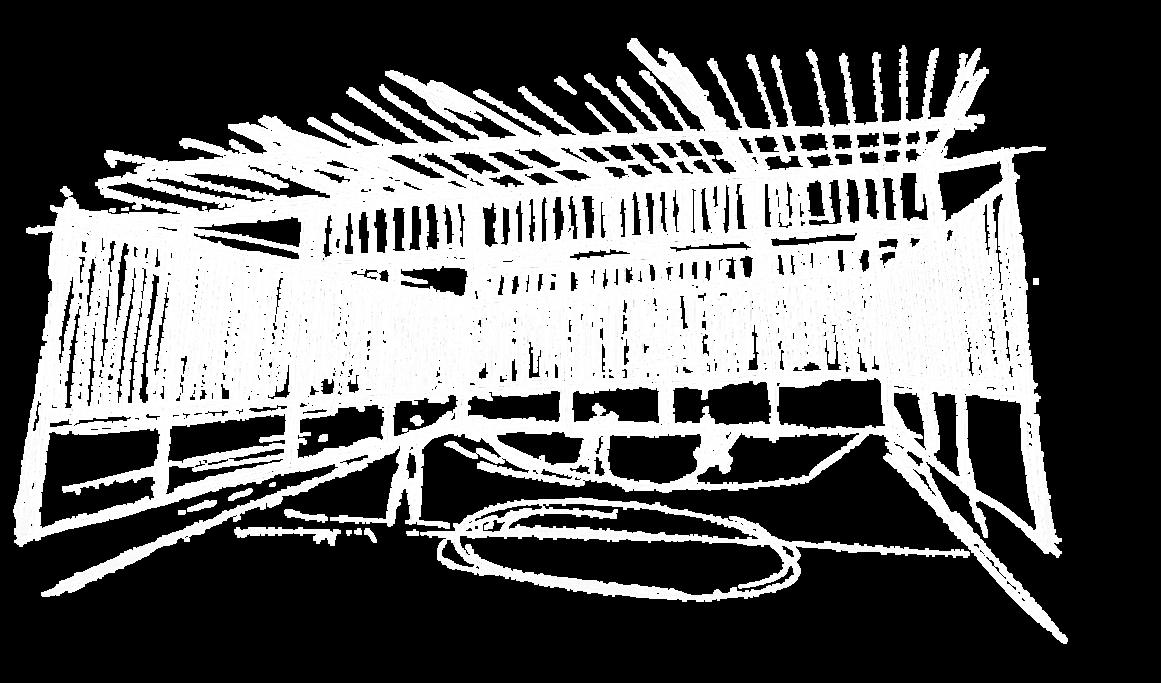

La intención de diseño remarca el uso de elementos verticales conjuntos, cuya separación o densidad permite que existan diferentes matices lumínicas , asimismo, los dientes de sierra proporcionan un juego de niveles que da una mayor sensación de amplitud.

10

1 2 3

MATERIALIDAD

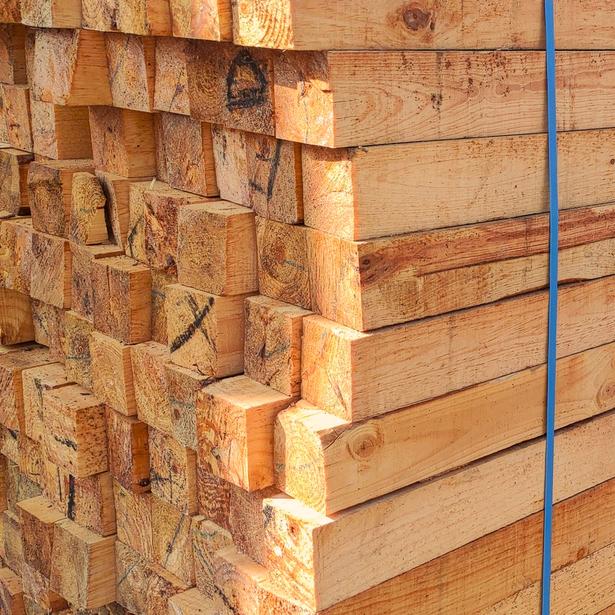

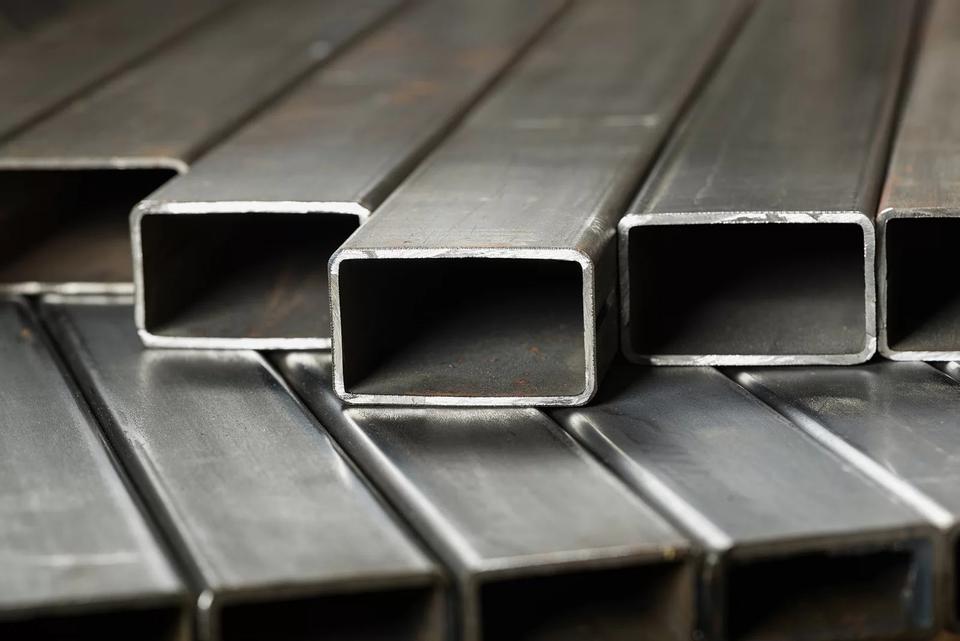

El proyecto cuenta con tres materiales principales; madera de pino tratada, acero, y como material representativo se optó por la utilización de caña brava.

Los muros de la casa de día son colados en sitio con concreto, pigmentados posteriormente en color crema, aludiendo a la materialidad presente en suelo del terreno.

11

VEGETACIÓN

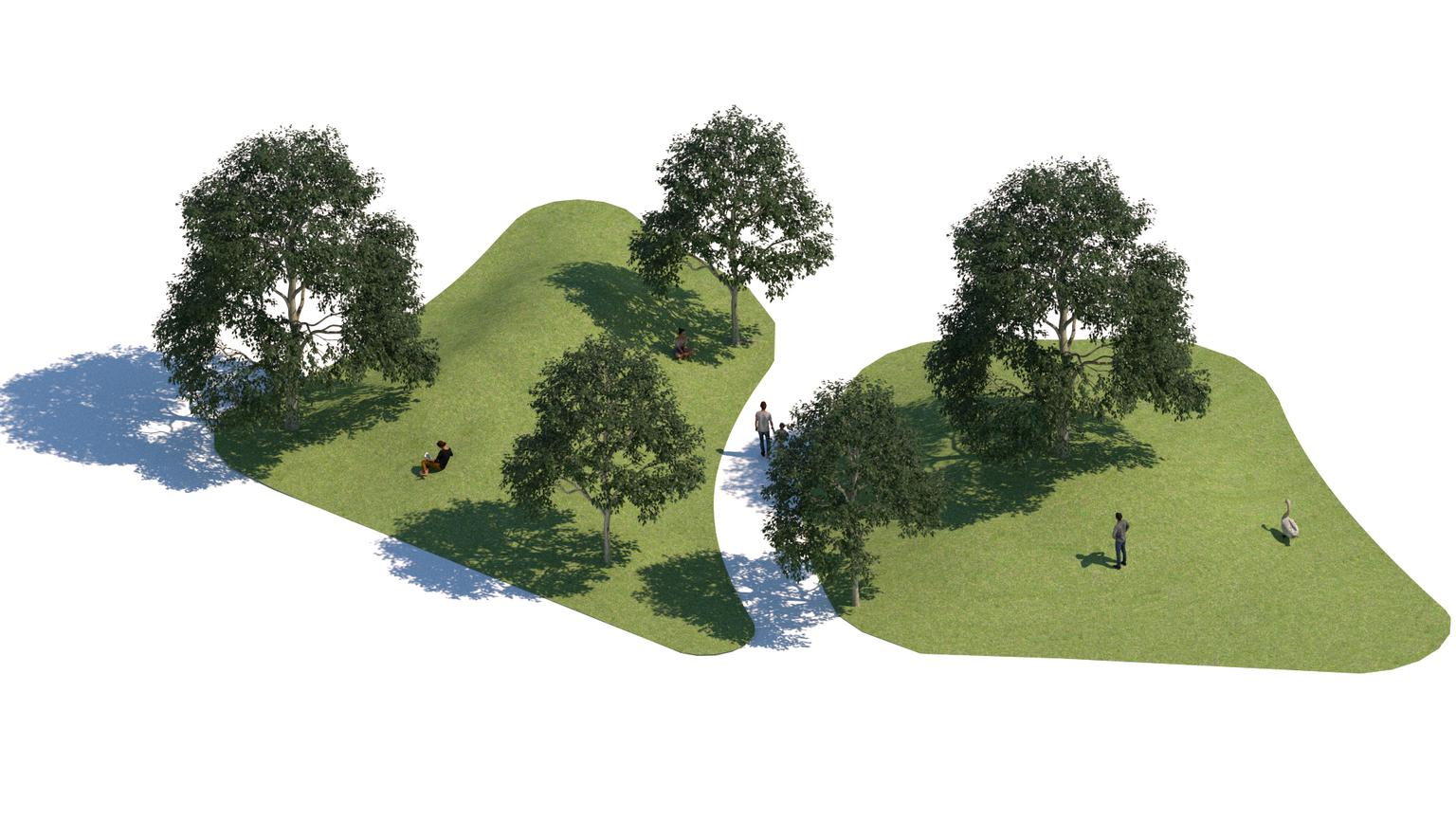

Como factor determinante de diseño, implementamos montículos de vegetación de pasto, con la intención de que las áreas verdes funjan como áreas de descanso y relajación.

Asimismo, la abundancia de árboles genra sombras en dichos espacios que permiten una mayor estadía al no estar en contacto directo con los rayos solares.

12

ESTRUCTURA

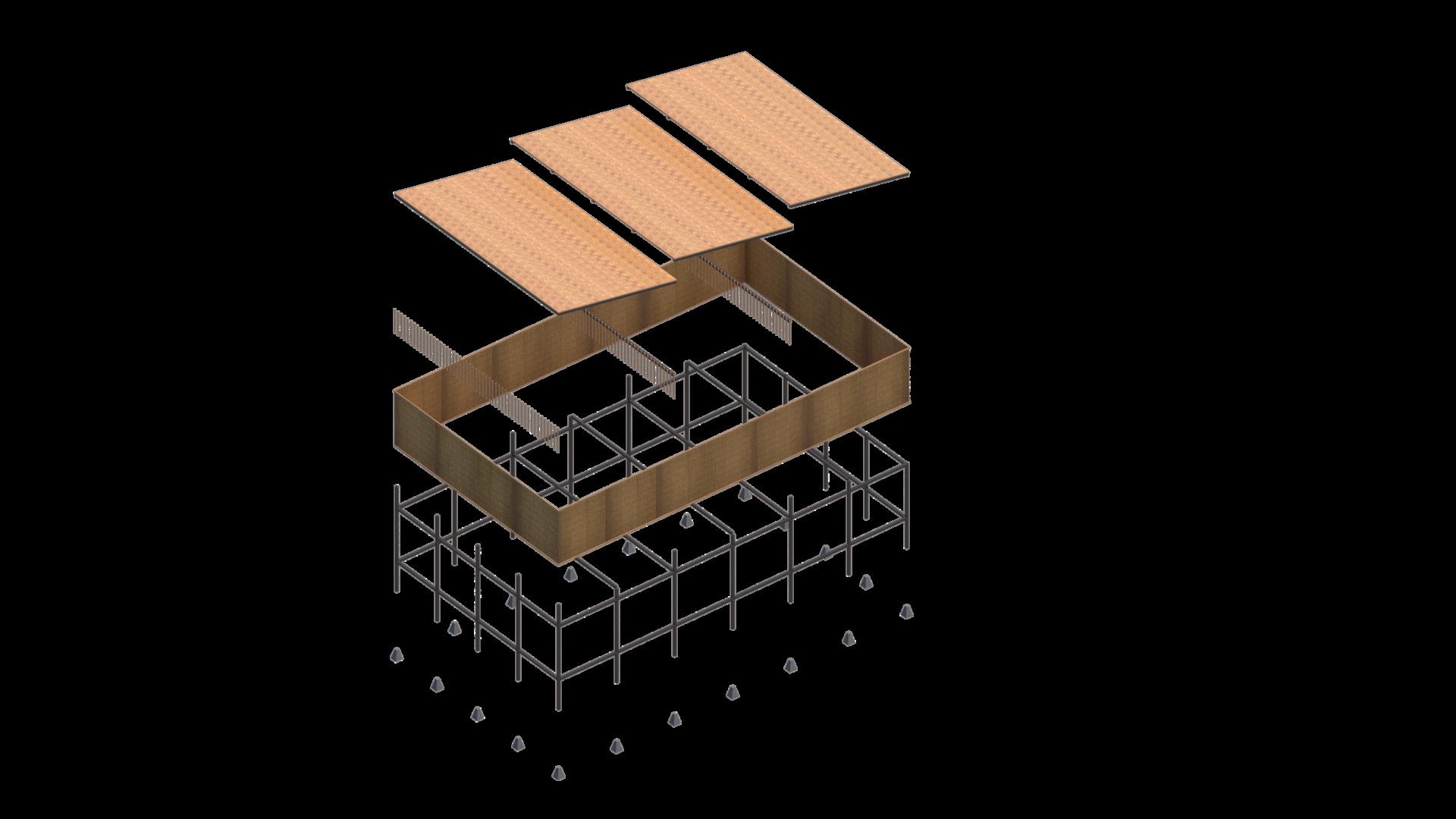

Para su construcción, se emplearon perfiles de acero cuadrangulares de 20 x 20cm cimentadas en zapatas aisladas que conforman todo el esqueleto del edificio, la piel que recubre la estructura se compone por caña brava sostenida por soportes de madera amarrados entre sí.

La cubierta de madera cuenta con trabes principales y secundarias con contraventeos para soportar el claro superior a 18m en su sentido corto.

C A N C H A M U L T I U S 0 S 13

ESTRUCTURA

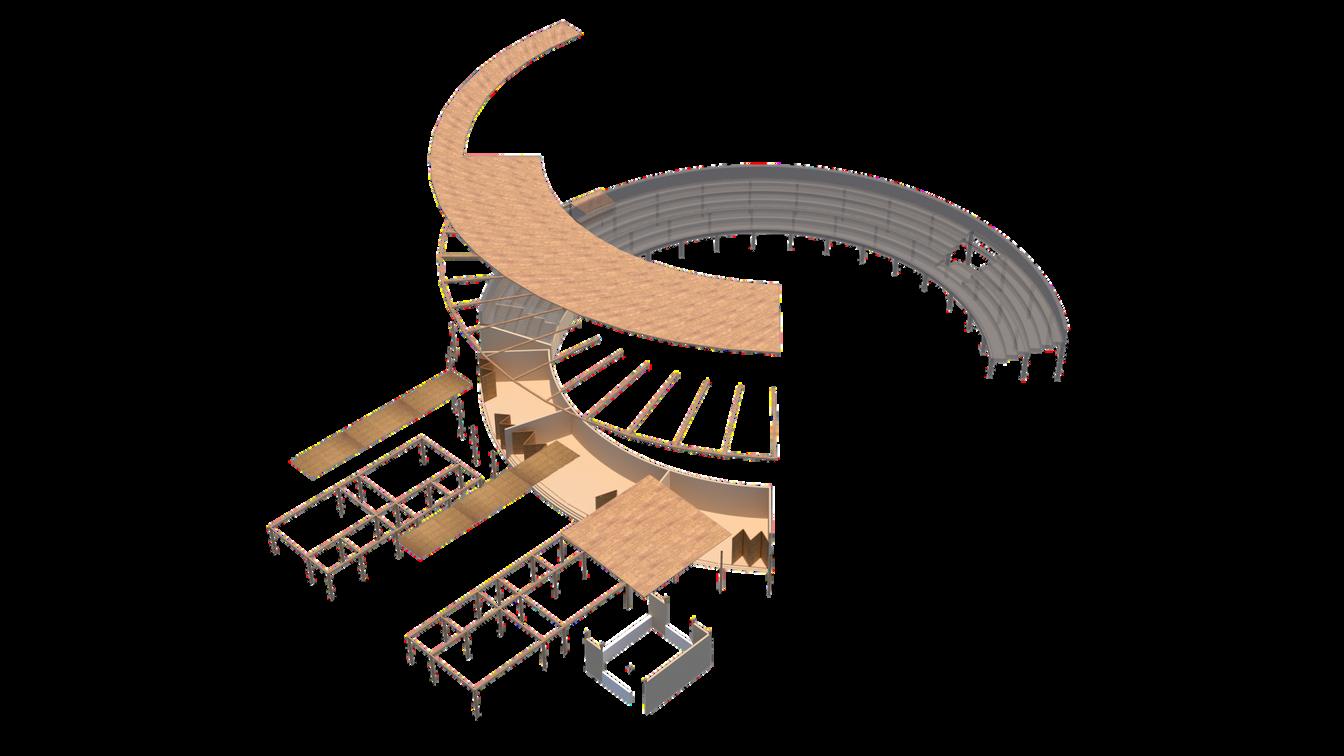

Toda la casa de día cuenta con una cubierta de madera, soportado por columnas ensambladas en forma de polín con acero, en una cimentación pequeña de dado, sin ser mayor a 30cm de profundidad, con muros de concreto armado pigmentado de 15cm de espesor.

El área de huerto, cuenta con el mismo sistema de cubierta, perose sustituye la madera por caña brava, permitiendo ligereza y paso de luz en la misma.

14 C A S A D E D Í A

C A N C H A M U L T I U S O S

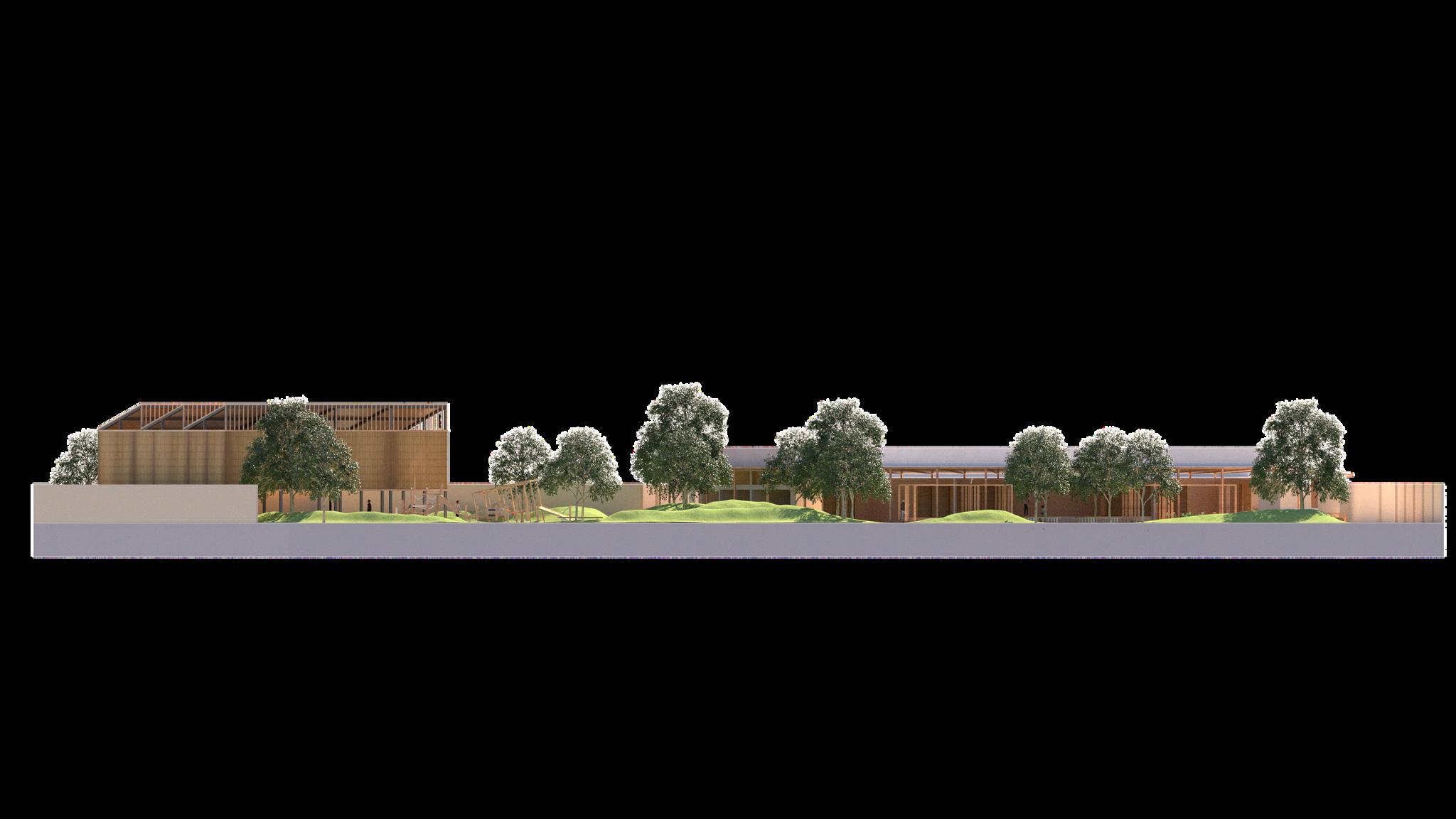

RENDERS

15

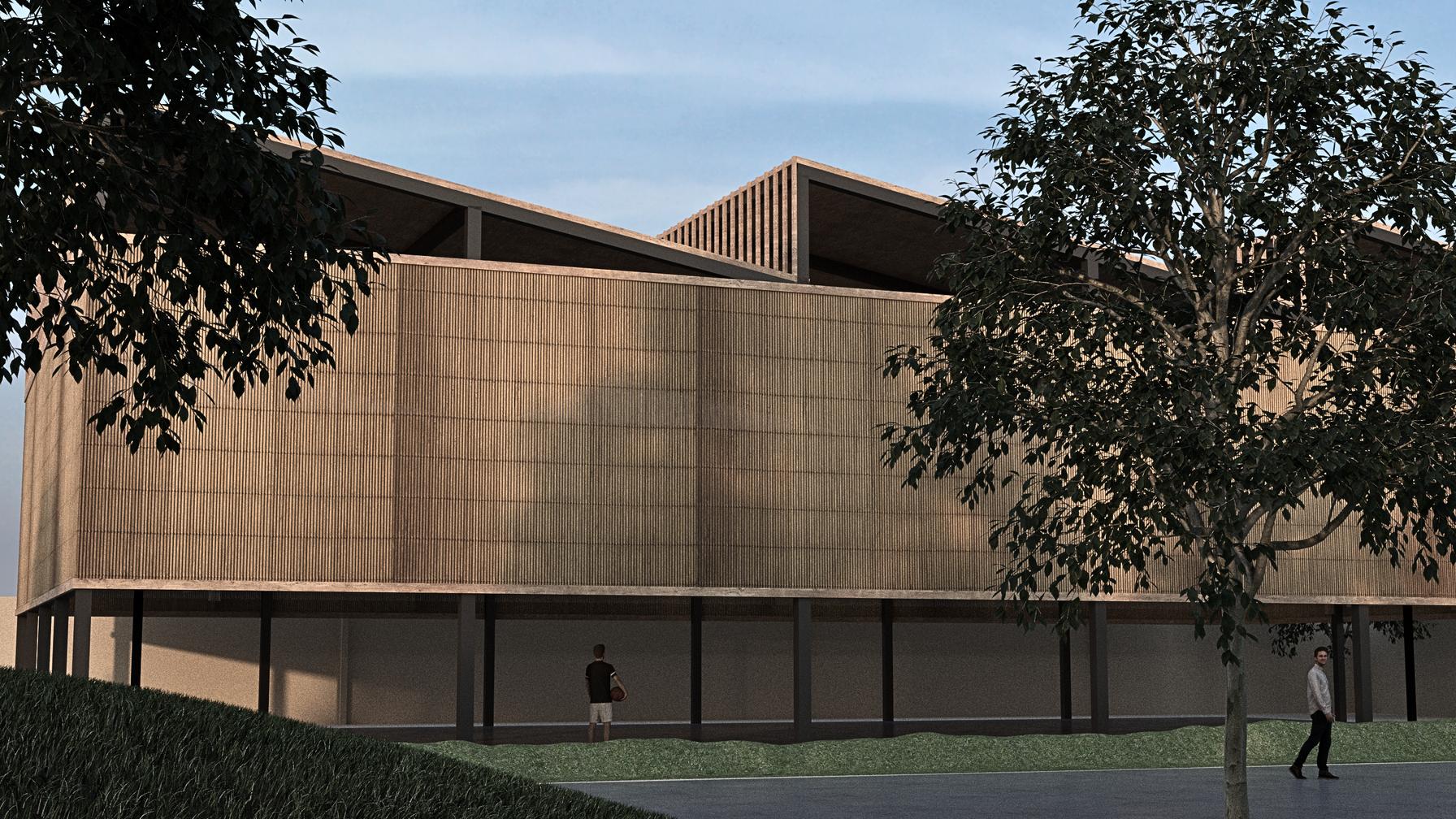

Vista desde parque hacia el costado oeste de la cancha multiusos.

16

C A s A D E D í A

RENDERS

17

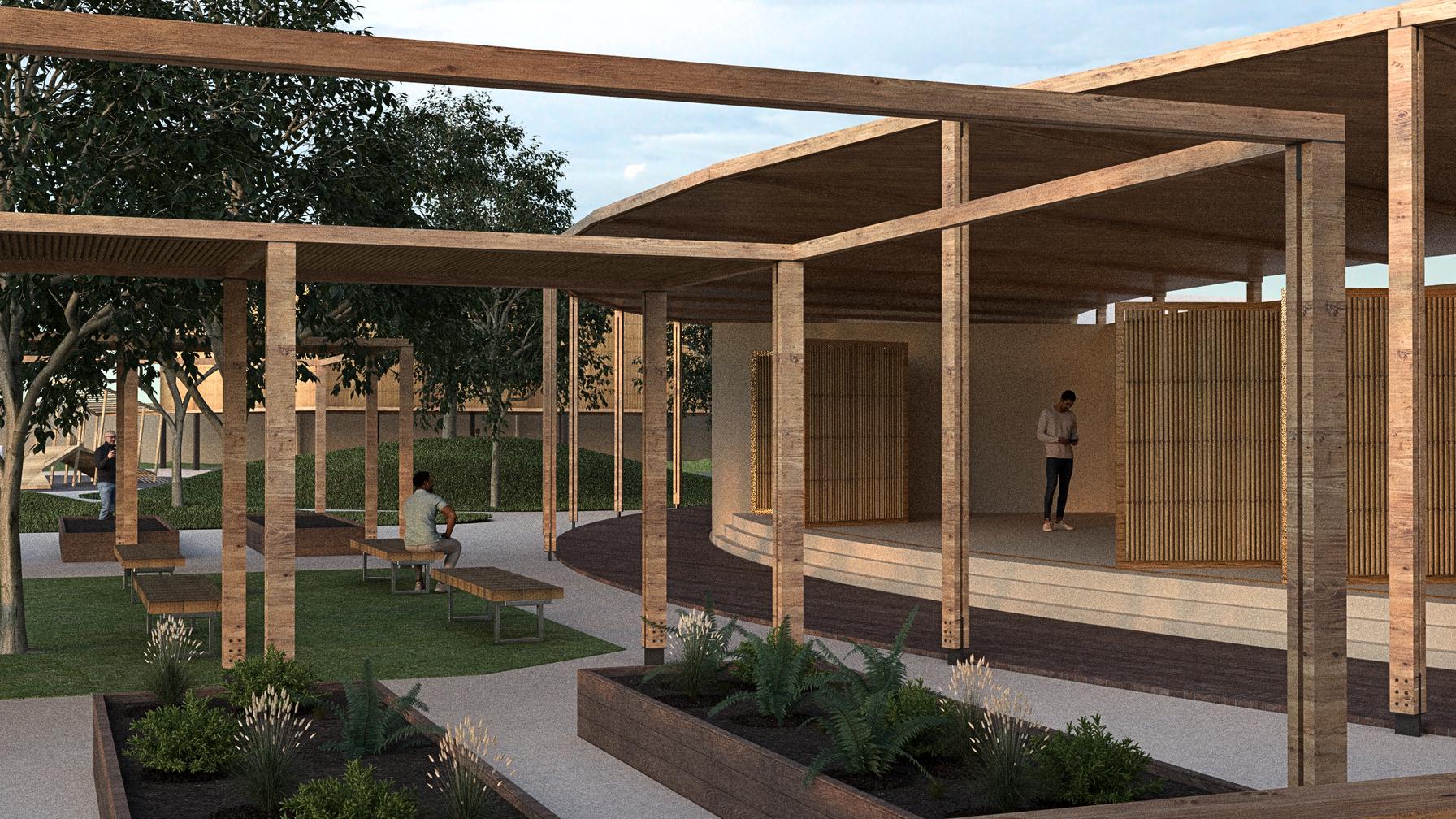

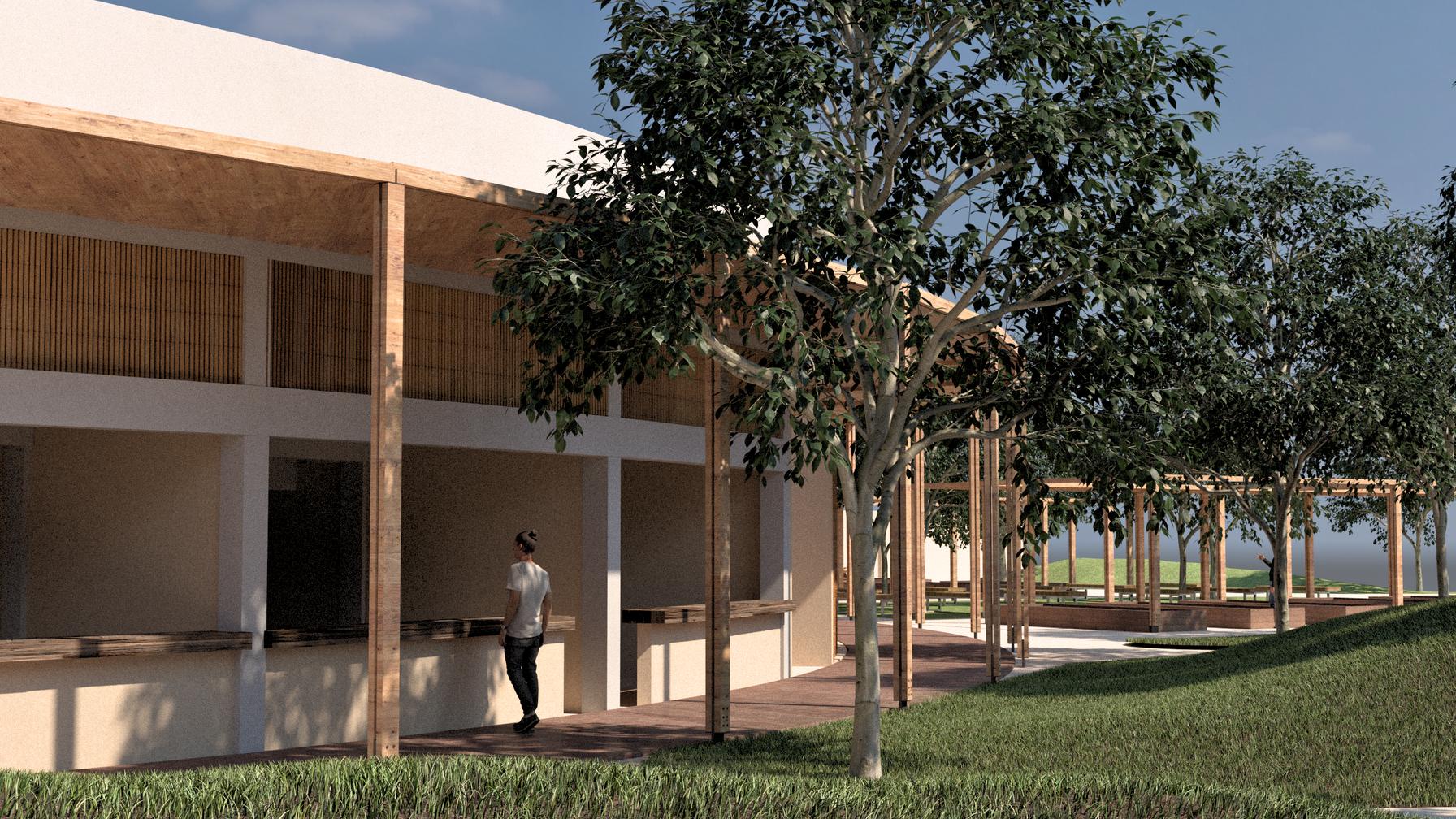

Vista desde parque hacia casa de día, área de locales, pasillo a cubierta.

18

RENDERS

I N T E R I O R A U D I T O R I O

19

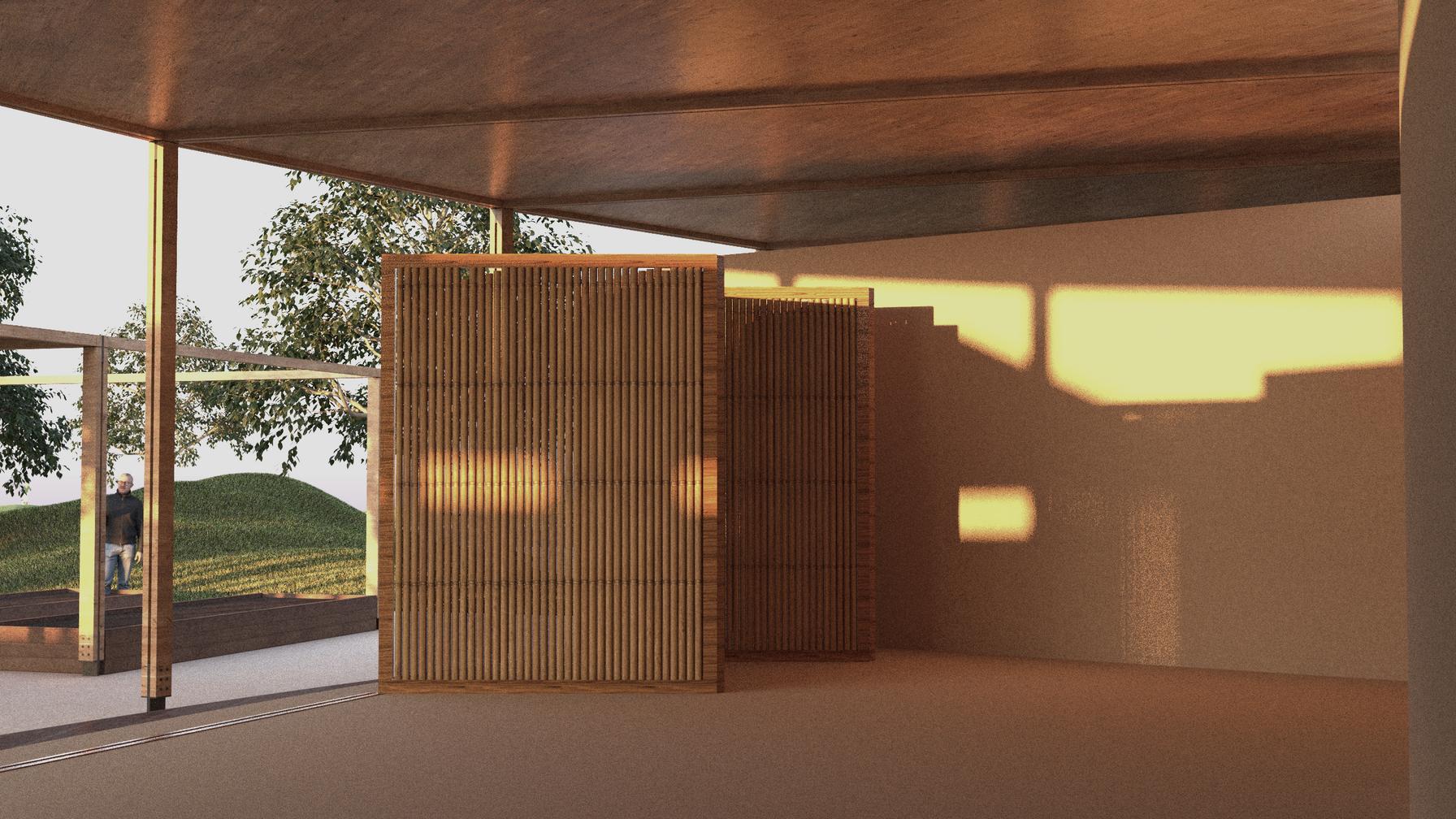

Atardecer vista desde esquina de auditorio, detalle en puertas de caña brava.

20

RENDERS I N T E R I O R T A L L E R C O C I N A Vista desde murete de servicio hacia huerto y auditorio, 9:30 am. 21

22

CONCLUSIONES

Como aprendizaje de este ejercicio de proyectos, entendimos que diseñar a escala urbana es un gran reto, ya que se abordan muchos aspectos importantes desde la aproximación del sitio hasta la construcción del conjunto.

Analizar las necesidades de cada individuo y su relación con otras áreas del programa arquitectónico, son cruciales para desarrollar de manera exitosa un proyecto a gran escala.

Finalmente, es importante siempre mantener un compromiso ético y social de acuerdo al tipo de proyecto que realicemos, de esa manera garantizamos que nuestro trabajo perdure y logre ser más que un espacio habitable, un recinto donde la comunidad pueda congregarse, compartir ideas, disfrutar y vivir el espacio de la mejor manera.

R E C I N T O F E R I A L 23
