Identity Flooring Installation guide angle-angle angle-tap Laatste versie

Installatiegids angle-angle spc klikvloer

Voorbereiding: Hulpmiddelen KAMERVOORBEREIDING Potlood en notitieblok Meetlint of vouwliniaal Winkelhaak of verstekgereedschap Waterpas Stofzuiger

TIJDENS DE INSTALLATIE Hamer Slagblok (voor kliksystemen) Trekstang Afstandhouders Handschoenen

ALS DE PANELEN GEEN GEINTEGREERDE ONDERVLOER HEBBEN: Ondervloer Tape (voor het vastzetten van de ondervloer)

VOOR HET OP MAAT MAKEN: Handzaag, decoupeerzaag, afkortzaag, invalzaag of tafelzaag Stanleymes of haakmes

VOOR DE AFWERKING: Plinten Siliconenkit Overgangsprofielen / eindprofielen

INSTALLATIE-INSTRUCTIES

2

Voorbereiding: De ruimte ZORG VOOR EEN GESCHIKTE ONDERGROND Verwijder plinten en bestaande zachte vloerbedekking (zoals tapijt).

Zorg dat de ondergrond droog, schoon en vlak is.

Verwijder vet, lijmresten en vuil.

Egaliseer oneffenheden indien nodig.

Stofzuig de vloer grondig.

BEREKEN HET OPPERVLAKTE

BEPAAL DE LEGRICHTING

L x B + 10-20 % La ng st e m uu r

Markeer het midden van de startmuur en trek een rechte lijn op de vloer als referentie.

Zorg dat de eerste en laatste rij planken minimaal 10 cm breed zijn. Pas indien nodig de startpositie aan door de lijn te verschuiven.

Leg de vloer bij voorkeur langs de langste muur of in de richting van het licht.

Leg de vloer bij voorkeur: langs de langste muur of in de richting van het licht

Lengte

Breedte

Oppervlakte = lengte × breedte + 10– 20% snijverlies.

Meet nauwkeurig alles op om een ​ eenvoudige installatie te garanderen.

Maak aantekeningen om fouten te voorkomen. Plan de vloer langs de langste muur of in de richting van het licht voor een zo mooi mogelijk resultaat.

Startmuur

Middenlijn van de ruimte

CONTROLEER DE PANELEN & LAAT DE VLOER ACCLIMATISEREN Controleer alle panelen vóór installatie op zichtbare beschadigingen.

Meng panelen uit verschillende dozen voor een natuurlijke verdeling van kleur en patroon.

Laat de vloer acclimatiseren Laat de panelen minimaal 48 uur in de verpakking in de ruimte liggen.

Zorg voor een temperatuur tussen 14–30 °C.

INSTRUCTIES

Onderlaag

48 uur

14-30°C 59-86°F

Kussen bevestigd

3

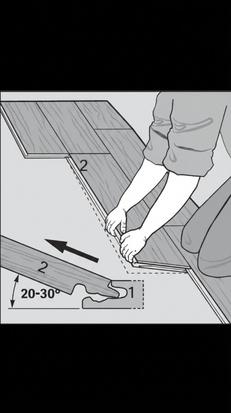

Installatie: vergrendeling INSTALLATIEMETHODE A: Handmatig Lange zijde: Plaats het paneel onder een hoek van 20–30° ten opzichte van het reeds liggende paneel.

Laat het paneel rustig zakken zodat de lange zijde vastklikt.

20-30°

Korte zijde:

20-30° Groef

Plaats de kopse kant onder een hoek van 20– 30°.

Druk het paneel omlaag om de korte zijde te vergrendelen.

Tongue

Positioneren: Plaats uw handen dicht bij de verbinding.

Trek het paneel naar de reeds geplaatste panelen toe en kantel het naar beneden.

INSTALLATIEMETHODE B: Tikken Gebruik deze methode wanneer het niet mogelijk is om panelen te kantelen.

Plaats het paneel vlak tegen het andere paneel.

Gebruik een slagblok en tik het paneel voorzichtig vast met een hamer.

Dit kan zowel aan de lange als aan de korte zijde.

VOOR MOEILIJK BEREIKBARE GEBIEDEN Gebruik een trekstang op plaatsen waar geen slagblok gebruikt kan worden, zoals bij muren of eindpanelen.

Begin wanneer de panelen plat op de vloer liggen.

INSTALLATIE-INSTRUCTIES

Demonteren: 2

2

20-30°

Til het paneel ongeveer 20–30° op.

Beweeg het voorzichtig heen en weer totdat het loskomt.

4

Installatie: vergrendeling INSTALLATIEMETHODE A: Handmatig

Stap 1 (slagblok): Plaats het slagblok tegen het vergrendelingssysteem.

Tik voorzichtig met een hamer op het blok om de panelen geleidelijk met elkaar te verbinden.

Stap 2 (trekstang): Plaats de trekstang tegen het paneel.

Tik voorzichtig met een hamer op de trekstang om de panelen goed aan te laten sluiten.

Stap 3 (kantelen): 20-30°

Buig het uiteinde van het paneel omhoog.

Kantel de korte zijde voorzichtig los of in positie.

INSTALLATIE-INSTRUCTIES

5

Installatie: RICHTING VAN DE STROKEN

Stap 1:

La

Leg de vloer bij voorkeur langs de langste muur of in de richting van het licht voor een zo mooi mogelijk resultaat.

ng st e m uu r

VERDEEL DE PANELEN Stap 2: Maak kleine stapels van de panelen.

Snijd het eerste paneel op maat, zodat de vloer goed in de ruimte uitgelijnd ligt.

Stap 3: Heeft het paneel geen geïntegreerde ondervloer?

Rol dan de ondervloer uit in dezelfde richting als de vloer.

Onderlaag

Kussen bevestigd

Stap 4: Startmuur

Lijn de vloer uit vanuit het midden van de ruimte voor een symmetrisch resultaat.

Middenlijn van de ruimte

6

Installatie: RICHTING VAN DE STROKEN

St

a

u rtm

Stap 1:

ur

Re Pl

an

fe

k

re

1

nt

iel

ijn

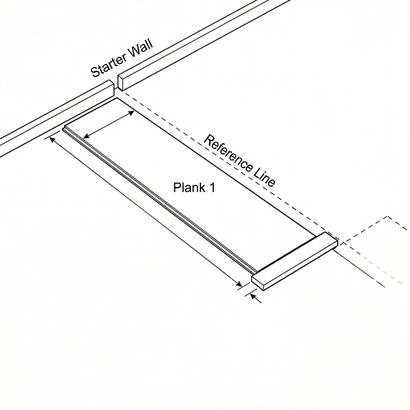

Trek een referentielijn van 90° vanaf de muur om recht te starten.

Stap 2: Verwijder de veer met een mes of zaag.

Plaats het eerste paneel langs de referentielijn.

Gebruik afstandhouders tussen paneel en muur voor de uitzettingsvoeg.

Stap 3:

20-30°

Plaats het volgende paneel onder een hoek van 20–30°.

Werk zo verder tot aan de tegenoverliggende muur.

Stap 4: Snijd het laatste paneel op maat zodat het precies past.

7

Installatie: Stap 1: Ga verder met de volgende rij.

Zorg dat het eerste paneel minimaal 25 cm lang is.

Laat de kopse naden verspringen ten opzichte van de vorige rij voor een stabiel en natuurlijk resultaat.

Herhaal dit voor elke nieuwe rij.

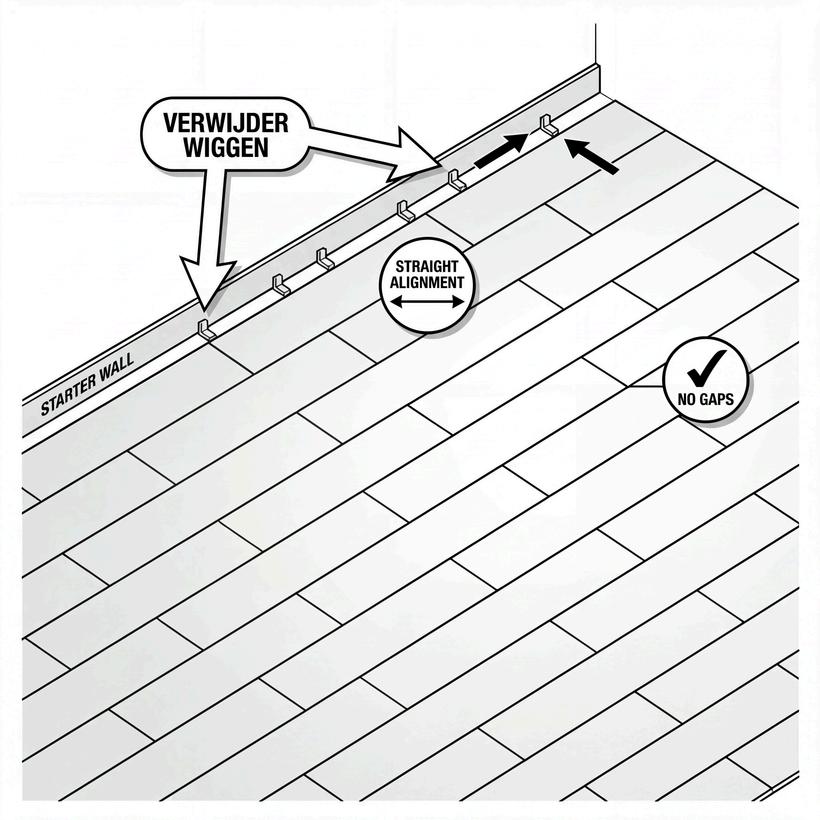

Stap 2: VERWIJDER WIGGEN

ur

St

ar

u tm Rechte uitlijning

Geen gaten

Controleer of alle panelen goed zijn vergrendeld.

Verwijder vervolgens alle afstandhouders langs de randen (zowel aan de lange als korte zijde).

8

Installatie: Aanvullende informatie Controleer alle panelen vóór en tijdens de installatie op beschadiginge n of zichtbare gebreken.

Stap 1: Teken de snijlijn af met een potlood en liniaal.

Zorg voor een rechte en nauwkeurige lijn.

Stap 2: Snijd het paneel in met een stanleymes of haakmes.

Snijd altijd met de decorzijde naar boven voor het beste resultaat.

Stap 3: Leg het paneel met de decorzijde naar beneden.

Breek het paneel langs de snijlijn.

Gebruik uw knie om het paneel stevig op zijn plaats te houden.

INSTALLATIE-INSTRUCTIES

9

Installatie: Doorgaan Stap 1 (zagen): Zaag met de decorzijde naar beneden: gebruik een decoupeerzaag, reciprozaag of cirkelzaag.

Zaag met de decorzijde naar boven: gebruik een handzaag of afkortzaag.

Stap 2 (op maat maken): Gebruik geschikt gereedschap om het paneel nauwkeurig op maat te zagen.

Stap 3 (installatie volgende rij): Klik eerst de lange zijde van het nieuwe paneel in de reeds gelegde panelen.

Druk vervolgens de korte zijde vast.

Gebruik indien nodig een slagblok om het paneel goed te vergrendelen.

INSTALLATIE-INSTRUCTIES

10

Installatie: Afwerking ONDER DEURKOZIJNEN

Stap 1: Plaats het paneel aan de lange zijde met behulp van een slagblok of trekstang.

Tik voorzichtig met een hamer om de panelen goed te verbinden.

Stap 2: Schuif het paneel richting de reeds gelegde panelen.

Vergrendel de korte zijde met een slagblok of trekstang.

Tik het paneel voorzichtig vast.

RUIMTE VOOR UITBREIDING

Stap 3: Zorg dat de buis precies uitlijnt met de korte zijde van twee panelen.

Stap 4: Klik de panelen aan de korte zijde in elkaar.

Boor een gat met een diameter van de buis + 20 mm.

INSTALLATIE-INSTRUCTIES

11

Installatie: Afwerking RUIMTE VOOR UITBREIDING

Stap 1: De vloer moet kunnen uitzetten en krimpen bij veranderingen in het binnenklimaat. Raadpleeg de instructies van de leverancier voor richtlijnen met betrekking tot uitzettingsvoegen.

Stap 2: Zorg voor uitzet voegen tussen verschillende ruimtes of in grote ruimtes.

Raadpleeg de richtlijnen van de leverancier voor meer informatie.

AFWERKING

Stap 3: Nadat de vloer en de uitzettingsprofielen volledig zijn geïnstalleerd, verwijdert u alle afstandhouders uit de ruimte(s).

Stap 4: Plaats plinten langs de uitzettingsvoegen op de muren om de kamer af te werken.

11 INSTALLATIE-INSTRUCTIES
