HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

1

INLIO

TECHNICKÁ SPECIFIKACE LED SVÍTIDLA Všechna svítidla jsou vyráběna v České republice.

INLIO INLIO

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

ROZMĚR l/w/h (mm)

STR. KAT.

120-501*-40GGE/840 (830)

50,8W

5870lm (5690lm)

1330x183x24

52

120-501*-60GGE/840 (830)

76,2W

8800lm (8540lm)

1890x183x24

52

dodáváno včetně závěsů 2000 mm, napájecího kabelu a stropního kalíšku další možnosti el. zapojení: D, T

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem INLIO

BARVA

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

120-511*-40GGE/840 (830)

51,6W

5870lm (5690lm)

BARVA

ROZMĚR l/w/h (mm) 1180x183x24

STR. KAT. 52

dodáváno včetně závěsů 2000 mm a stropního kalíšku svítidlo je napájeno pomocí závěsných lanek SELV napětím další možnosti el. zapojení: D, T

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem svítidla s nastavitelnou telotou chromatičnosti 120-511*-40GGQ/TC

62W

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

5490lm

1180x183x24 dodáváno včetně závěsů 2000 mm a stropního kalíšku systém řízení – DALI DT8

52


2

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

TRES

TRES TRES

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

122-501*-30GGE/840 (830)

38,9W

4140lm (3950lm)

122-501*-50GGE/840 (830)

63,6W

6970lm (6650lm)

ROZMĚR l/w/h (mm)

STR. KAT.

1122x50x135

56

1682x50x135

56

koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť světelný tok je udáván pro svítidla s opálovým difuzorem další možnosti el. zapojení: D, T

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem TRES

BARVA

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

ROZMĚR l/w/h (mm)

STR. KAT.

122-511*-70GGE/840 (830)

89,7W

9790lm (9350lm)

2242x50x135

56

122-511*-90GGE/840 (830)

115,7W

12610lm (12040lm)

2802x50x135

56

koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť světelný tok je udáván pro svítidla s opálovým difuzorem další možnosti el. zapojení: D, T

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem PŘÍSLUŠENSTVÍ - TRES

BARVA

NÁKRES

KÓD

POPIS

122-0003

koncovka

122-0004

spoj přímý

132-0004

lankový závěs 2000 mm, 1 lanko – 1 ks

132-0007

lankový závěs 4000 mm, 1 lanko – 1 ks

132-0008

lankový závěs 6000 mm, 1 lanko – 1 ks

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0064

průhledný kabel 5x 0,75 mm, 6000 mm

30-0062

stropní kalíšek

BARVA


HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

3

VIMA / IXYO

VIMA VIMA

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

STR. KAT.

170-600S-10GGE/840 (830)

21,4W

2040lm (1950lm)

202x150x28

26°

Ra90

60

170-600F-10GGE/840 (830)

19W

2260lm (2190lm)

202x150x28

44°

Ra90

60

170-600F-10GHE/840 (830)

27W

3070lm (2950lm)

202x150x28

44°

Ra90

60

170-600F-10GIE/840 (830)

37,3W

3960lm (3830lm)

202x150x28

44°

170-600W-10GGE/840 (830)

19W

2310lm (2240lm)

202x150x28

62°

Ra90

60

170-600W-10GHE/840 (830)

27W

3140lm (3020lm)

202x150x28

62°

Ra90

60

170-600W-10GIE/840 (830)

37,3W

4050lm (3920lm)

202x150x28

62°

60

60

další možnosti el. zapojení: D, 170-600*-10GIE/840 (830) - U VIMA

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

171-600K-10GHE/840 (830)

29,9W

171-600K-10GJE/840 (830)

44,9W

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

2930lm (2820lm)

590x80x28

60

4390lm (4230lm)

875x80x28

60

další možnosti el. zapojení: D, U

IXYO IXYO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

172-600S-10GGE/840 (830)

16,9W

172-600S-10GHE/840 (830) 172-600S-10GIE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

STR. KAT.

2200lm (2130lm)

102x146x180

15°

Ra90

62

24,4W

3000lm (2910lm)

102x146x180

15°

Ra90

62

37,5W

4170lm (4040lm)

102x146x180

15°

Ra90

62

172-600S-10GJE/840 (830)

43,5W

4780lm (4640lm)

102x146x180

15°

172-600U-10GGE/840 (830)

16,9W

2180lm (2110lm)

102x146x180

23°

Ra90

62

172-600U-10GHE/840 (830)

24,4W

2980lm (2890lm)

102x146x180

23°

Ra90

62

172-600U-10GIE/840 (830)

37,5W

4130lm (4010lm)

102x146x180

23°

Ra90

62

172-600U-10GJE/840 (830)

43,5W

4740lm (4600lm)

102x146x180

23°

172-600F-10GGE/840 (830)

16,9W

2160lm (2100lm)

102x146x180

35°

Ra90

62

172-600F-10GHE/840 (830)

24,4W

2950lm (2860lm)

102x146x180

35°

Ra90

62

62

62


4

HALLA

IXYO

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

172-600F-10GIE/840 (830)

37,5W

172-600F-10GJE/840 (830) 172-600W-10GGE/840 (830)

BARVA

IXYO / TULPI

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

STR. KAT.

4090lm (3970lm)

102x146x180

35°

Ra90

43,5W

4700lm (4560lm)

102x146x180

35°

16,9W

2160lm (2090lm)

102x146x180

50°

Ra90

62

172-600W-10GHE/840 (830)

24,4W

2950lm (2860lm)

102x146x180

50°

Ra90

62

172-600W-10GIE/840 (830)

37,5W

4090lm (3970lm)

102x146x180

50°

Ra90

62

172-600W-10GJE/840 (830)

43,5W

4690lm (4550lm)

102x146x180

50°

62 62

62

další možnost el. zapojení: D, 172-600*-10GIE/840 (830) - U IXYO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

STR. KAT.

svítidla s nastavitelnou tepotou chromatičnosti

PŘÍSLUŠENSTVÍ - IXYO

172-600S-10GGQ/TC

31,7W

1900lm

102x340x180

15°

62

172-600U-10GGQ/TC

31,7W

1880lm

102x340x180

23°

62

172-600F-10GGQ/TC

31,7W

1870lm

102x340x180

35°

62

172-600W-10GGQ/TC

31,7W

1900lm

102x340x180

50°

62

NÁKRES

KÓD

POPIS

172-0001

utahovací klíč

BARVA

TULPI TULPI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

174-600S-10GGE/840 (830)

16,5W

174-600S-10GHE/840 (830) 174-600U-10GGE/840 (830)

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

2120lm (2050lm)

210x93x200

15°

Ra90

24,1W

2850lm (2770lm)

210x93x200

15°

16,5W

2100lm (2040lm)

210x93x200

23°

174-600U-10GHE/840 (830)

24,1W

2830lm (2750lm)

210x93x200

23°

174-600F-10GGE/840 (830)

16,5W

2080lm (2020lm)

210x93x200

35°

174-600F-10GHE/840 (830)

24,1W

2800lm (2720lm)

210x93x200

35°

174-600W-10GGE/840 (830)

16,5W

2080lm (2020lm)

210x93x200

50°

174-600W-10GHE/840 (830)

24,1W

2800lm (2720lm)

210x93x200

50°

další možnost el. zapojení: D, 174-600*-10GHE/840 (830) - U

BARVA

STR. KAT. 64 64

Ra90

64 64

Ra90

64 64

Ra90

64 64


HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

5

TORPI / TWIG / BENT

TORPI TORPI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY Ra90

175-600S-10GGE/840 (830)

16,5W

2120lm (2050lm)

135x93x308

15°

175-600S-10GHE/840 (830)

24,1W

2850lm (2770lm)

135x93x308

15°

175-600U-10GGE/840 (830)

16,5W

2100lm (2040lm)

135x93x308

23°

175-600U-10GHE/840 (830)

24,1W

2830lm (2750lm)

135x93x308

23°

175-600F-10GGE/840 (830)

16,5W

2080lm (2020lm)

135x93x308

35°

175-600F-10GHE/840 (830)

24,1W

2800lm (2720lm)

135x93x308

35°

175-600W-10GGE/840 (830)

16,5W

2080lm (2020lm)

135x93x308

50°

175-600W-10GHE/840 (830)

24,1W

2800lm (2720lm)

135x93x308

50°

STR. KAT. 65 65

Ra90

65 65

Ra90

65 65

Ra90

65 65

další možnost el. zapojení: D

TWIG TWIG

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

173-600S-10GGE/840 (830)

19,6W

173-600S-10GHE/840 (830) 173-600U-10GGE/840 (830)

BARVA

ROZMĚR /h (mm)

VYZAŘOVACÍ ÚHEL

2170lm (2070lm)

102x260

15°

66

33W

3130lm (2940lm)

102x260

15°

66

19,6W

2190lm (2090lm)

102x260

23°

66

173-600U-10GHE/840 (830)

33W

3230lm (3030lm)

102x260

23°

66

173-600F-10GGE/840 (830)

19,6W

2170lm (2080lm)

102x260

35°

66

173-600F-10GHE/840 (830)

33W

3200lm (3010lm)

102x260

35°

66

173-600W-10GGE/840 (830)

19,6W

2170lm (2070lm)

102x260

50°

66

173-600W-10GHE/840 (830)

33W

3200lm (3000lm)

102x260

50°

66

STR. KAT.

BENT BENT

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A


6 BENT

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

112-501K-10GHE/840 (830)

31,6W

3800lm (3630lm)

BARVA

BENT / INDI

ROZMĚR l/w/h (mm)

STR. KAT.

980x98x155

67

dodáváno včetně závěsů 2000 mm a stropního kalíšku svítidlo je napájeno přes závěsná lanka SELV napětím další možnosti el. zapojení D, T

INDI INDI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

108-501K-31FOE/840 (830)

102,7W

108-511K-47FSD/840 (830)

BARVA

ROZMĚR /h (mm)

STR. KAT.

9100lm (8250lm)

1000x106

68

161,6W

13710lm (12430lm)

1500x106

68

108-521K-63FVD/840 (830)

200,1W

18260lm (16560lm)

2010x106

68

108-531K-77FZD/840 (830)

256,8W

22420lm (20330lm)

2466x106

68

dodáváno včetně závěsů 2000 mm, a stropního kalíšku další možnosti el. zapojení: A, D, T INDI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

108-301K-20GEE/840 (830)

20,7W

108-301K-30GEE/840 (830) 108-301K-40GEE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

2140lm (2040lm)

616x37x106

68

31,3W

3210lm (3060lm)

896x37x106

68

41,4W

4280lm (4090lm)

1176x37x106

68

108-301K-50GEE/840 (830)

51,8W

5350lm (5110lm)

1456x37x106

68

108-301K-60GEE/840 (830)

62,1W

6420lm (6130lm)

1736x37x106

68

108-301K-70GEE/840 (830)

72,5W

7500lm (7160lm)

2016x37x106

68

108-301K-80GEE/840 (830)

88,2W

8570lm (8180lm)

2296x37x106

68

samostaná svítidla

závěsy, napájecí vodiče a stropní kalíšky je nutno objednat zvlášť další možnost el. zapojení: D, T


HALLA

INDI

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

POPIS MONTÁŽ

7

INDI

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

108-301K-25FKE/840 (830)

41,4W

108-301K-36FLE/840 (830) 108-301K-48FNE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

4040lm (3860lm)

635x635x37

68

62,1W

6060lm (5790lm)

635x1205x37

68

82,8W

8080lm (7720lm)

1205x1205x37

68

závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť INDI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová počáteční – s otvorem pro napájecí vodič 108-311K-40GEE/840 (830)

41,4W

4280lm (4090lm)

1150x37x106

68

závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T INDI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová koncová – bez otvoru pro napájecí vodič 108-321K-40GEE/840 (830)

41,4W

4280lm (4090lm)

1150x37x106

68

závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T INDI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A


8 INDI

HALLA

PRŮVODCE SVĚTLEM 2016/2017

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

TECHNICKÁ SPECIFIKACE

SVĚTELNÝ TOK SVÍTIDLA

BARVA

INDI

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová průběžná bez otvoru pro napájecí vodič 108-331K-20GEE/840 (830)

20,7W

2140lm (2040lm)

564x37x106

68

108-331K-30GEE/840 (830)

31,3W

3210lm (3060lm)

844x37x106

68

108-331K-40GEE/840 (830)

41,4W

4280lm (4090lm)

1124x37x106

68

108-331K-50GEE/840 (830)

51,8W

5350lm (5110lm)

1404x37x106

68

108-331K-60GEE/840 (830)

62,1W

6420lm (6130lm)

1684x37x106

68

108-331K-70GEE/840 (830)

72,5W

7500lm (7160lm)

1964x37x106

68

108-331K-80GEE/840 (830)

82,8W

8570lm (8180lm)

2244x37x106

68

závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T INDI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová rohová – bez otvoru pro napájecí vodič 108-341K-40GEE/840 (830)

41,4W

4280lm (4090lm)

640x37x640

68

108-361K-40GEE/840 (830)

41,4W

4280lm (4090lm)

640x37x640

68

108-341K-… – rohové svítidlo „L“ 108-361K-… – rohové svítidlo „J“ závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T INDI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová rohová – bez otvoru pro napájecí vodič 108-351K-40GEE/840 (830)

41,4W

4280lm (4090lm)

závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T

600x106x600

68


HALLA

INDI

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

9

INDI

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová rohová – bez otvoru pro napájecí vodič 108-371K-40GEE/840 (830)

41,4W

4280lm (4090lm)

585x106x585

68

závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T INDI

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová průběžná – s otvorem pro napájecí vodič 108-391K-40GEE/840 (830)

41,4W

4280lm (4090lm)

1124x37x106

68

závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T PŘÍSLUŠENSTVÍ - INDI

NÁKRES

KÓD

POPIS

108-0002

úchyt na stěnu pro 108-301K

108-0003

spojka sestavy; úchyt na stěnu pro 108-331K

108-0004

stahovací pás pro kruhová svítidla INDI

01-0007

lankový závěs 2000 mm – 1 ks

01-0017

lankový závěs 4000 mm – 1 ks

01-0018

lankový závěs 6000 mm – 1 ks

BARVA


10

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

INDI+

INDI+ INDI+

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla IP20 109-301K-30GEE/840 (830)

31,9W

3040lm (2920lm)

896x37x106

72

109-301K-40GEE/840 (830)

43,3W

4050lm (3890lm)

1176x37x106

72

úchyty a příslušenství je nutno objednat zvlášť INDI+

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

109-301K-18FIE/835

33,1W

109-301K-23FJE/835

42,2W

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

2500lm

896x37x106

72

3240lm

1176x37x106

72

svítidla IP44

úchyty a příslušenství je nutno objednat zvlášť INDI+

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

109-311K-30GEE/840 (830)

31,9W

109-311K-40GEE/840 (830)

43,3W

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

3040lm (2920lm)

896x37x106

72

4050lm (3890lm)

1176x37x106

72

svítidla IP20

úchyty a příslušenství je nutno objednat zvlášť


HALLA

INDI+

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

11

INDI+

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

109-311K-18FIE/835

33,1W

109-311K-23FJE/835

42,2W

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

2500lm

896x37x106

72

3240lm

1176x37x106

72

svítidla IP44

úchyty a příslušenství je nutno objednat zvlášť INDI+

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

21,7W

2020lm (1940lm)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

616x37x106

72

svítidla IP20 109-321K-20GEE/840 (830)

úchyty a příslušenství je nutno objednat zvlášť PŘÍSLUŠENSTVÍ - INDI+

NÁKRES

KÓD

POPIS

109-0001

nástěnný úchyt

109-0002

kelímek

109-0003

háček

109-0004

polička

BARVA


12

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

SANT

SANT SANT

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla s nižším světelným tokem 132-500K-10GEE/840 (830)

10,4W

1050lm (1010lm)

562x66x92

74

132-500K-15GEE/840 (830)

15,6W

1580lm (1510lm)

842x66x92

74

132-500K-20GEE/840 (830)

20,7W

2110lm (2020lm)

1122x66x92

74

132-500K-25GEE/840 (830)

25,9W

2640lm (2520lm)

1402x66x92

74

132-500K-30GEE/840 (830)

31,1W

3170lm (3030lm)

1682x66x92

74

132-500K-35GEE/840 (830)

36,3W

3700lm (3540lm)

1962x66x92

74

132-500K-40GEE/840 (830)

41,4W

4230lm (4040lm)

2242x66x92

74

132-501K-10GGE/840 (830)

16,3W

1680lm (1610lm)

562x66x92

74

132-501K-15GGE/840 (830)

24,5W

2530lm (2410lm)

842x66x92

74

132-501K-20GGE/840 (830)

32,7W

3370lm (3220lm)

1122x66x92

74

132-501K-25GGE/840 (830)

40,8W

4220lm (4030lm)

1402x66x92

74

132-501K-30GGE/840 (830)

49W

5060lm (4830lm)

1682x66x92

74

132-501K-35GGE/840 (830)

57,2W

5910lm (5640lm)

1962x66x92

74

132-501K-40GGE/840 (830)

65,3W

6750lm (6450lm)

2242x66x92

74

svítidla s vyšším světelným tokem

svítidla s nastavitelnou teplotou chromatičnosti 132-500K-15GFQ/TC

24,9W

1850lm

842x66x92

74

132-500K-20GFQ/TC

33,2W

2470lm

1122x66x92

74

132-500K-25GFQ/TC

41,4W

3090lm

1402x66x92

74

132-500K-30GFQ/TC

49,7W

3710lm

1682x66x92

74

132-500K-35GFQ/TC

58,0W

4330lm

1962x66x92

74

132-500K-40GFQ/TC

66,3W

4950lm

2242x66x92

74

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T, (M, M3 – od délky 1122 mm) SANT

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

20,7W

28,4W

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

2110lm (2020lm)

603x603x92

74

3370lm (3220lm)

603x603x92

74

verze s nižším světelným tokem 132-510K-20GEE/840, (830) verze s vyšším světelným tokem 132-511K-20GGE/840, (830)

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T


HALLA

SANT

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

13

SANT

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

603x603x92

74

svítidla s nastavitelnou teplotou chromatičnosti 132-510K-20GFQ/TC, E

33,2W

2470lm

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť SANT

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

132-600K-20GEE/840 (830)

20,7W

132-600K-25GEE/840 (830) 132-600K-30GEE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

2110lm (2020lm)

1122x66x92

74

25,9W

2640lm (2520lm)

1402x66x92

74

31,1W

3170lm (3030lm)

1682x66x92

74

132-601K-20GGE/840 (830)

28,4W

3370lm (3220lm)

1122x66x92

74

132-601K-25GGE/840 (830)

35,5W

4220lm (4030lm)

1402x66x92

74

132-601K-30GGE/840 (830)

42,6W

5060lm (4830lm)

1682x66x92

74

svítidla s nižším světelným tokem

svítidla s vyšším světelným tokem

další možnost el. zapojení: D, T PŘÍSLUŠENSTVÍ - SANT

NÁKRES

KÓD

POPIS

132-0001

tubus závěsný 1000 mm

132-0002

spoj přímý

132-0009

spoj přímý (pro stmívatelná sv.)

132-0003

koncovka pro závěsná systémová svítidla

132-0004

lankový závěs 2000 mm, 1 lanko – 1 ks

132-0007

lankový závěs 4000 mm, 1 lanko – 1 ks

132-0008

lankový závěs 6000 mm, 1 lanko – 1 ks

BARVA


14

HALLA

PŘÍSLUŠENSTVÍ - SANT

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

SANT / ARBO

KÓD

POPIS

BARVA

132-0005

stropní úchyt pro svítidla 132-5xxK – 1 ks

132-0010

difuzor 2295 mm

132-0011

sada pro zavěšení do 3f lišty, pro nestmívatelná svítidla

132-0012

sada pro zavěšení do 3f lišty, pro stmívatelná svítidla

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0064

průhledný kabel 5x 0,75 mm, 6000 mm

30-0062

stropní kalíšek

ARBO ARBO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL dřevo

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

150-300N-20AEE

2x 22,5W max

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

230x390x260

76

světelné zdroje (OSRAM PrevaLED COIN 111 AC ) nejsou součástí svítidla ARBO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL dřevo

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

150-301N-20AEE

2x 22,5W max

SVĚTELNÝ TOK SVÍTIDLA

světelné zdroje (OSRAM PrevaLED COIN 111 AC ) nejsou součástí svítidla

BARVA

ROZMĚR l/w/h (mm) 390x230x230

STR. KAT. 76


HALLA

ARBO

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

POPIS MONTÁŽ

15

ARBO / UNDA / MILA

CERTIFIKAČNÍ ZNAČKY MATERIÁL dřevo

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

150-500*-2A2LV/840 (830)

2x 22,5W max + 1x 19W

1x 1450lm (1x 1350lm)

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

ROZMĚR l/w/h (mm)

STR. KAT.

2150x200x50

76

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku světelné zdroje (OSRAM PrevaLED COIN 111 AC ) nejsou součástí svítidla

UNDA UNDA

NÁKRES

POPIS

Horní vlna

Dolní vlna

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

406

406 260

260 1345 1085

144 1085 1345

25

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

25

144

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

100-501K-50GDTD/840 (830)

68,4W

5610lm (5430lm)

1345x406x144

78

100-511K-50GDTD/840 (830)

68,4W

5610lm (5430lm)

1345x406x144

78

dodáváno včetně závěsu 2000 mm, přívodního vodiče a 1 stropního kalíšku samostatné svítidlo není možné zavesit, zavesitelná sestava musí být složena minimálne ze dvou svítidel PŘÍSLUŠENSTVÍ - UNDA

NÁKRES

KÓD

POPIS

100-0001

koncovka

BARVA

100-0002

spojka sestavy

100-0003

kalíšek není určen pro přívodní vodič včetně 2 ks závěsů 2 m

MILA MILA

NÁKRES

POPIS MONTÁŽ

250

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

445 250

250

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

70 1040


16

HALLA

MILA

PRŮVODCE SVĚTLEM 2016/2017

KÓD SVÍTIDLA

TECHNICKÁ SPECIFIKACE

BARVA

MILA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

ROZMĚR l/w/h (mm)

STR. KAT.

101-520K-10GHE/840 (830)

20,2W

2120lm (2010lm)

1040x445x70

80

101-521K-10GKE/830 (840)

43,2W

4560lm (4340lm)

1040x445x70

80

1750lm

1040x445x70

80

svítidla přímo svíticí

svítidla s nastavitelnou teplotou chromatičnosti 101-520K-10GHQ/TC

20,2W

pro přisazení je vždy nutno objednat montážní sadu 101-0001 závěsy, napájecí vodiče, stropní kalíšky a spojky je nutno objednat zvlášť další možnosti el. zapojení: D, T MILA

NÁKRES

POPIS MONTÁŽ

250

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

445 250

VYZAŘOVÁNÍ

250

ENERGETICKÁ TŘÍDA A++, A+, A

70 1040

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla přímo-nepřímo svíticí 101-530K-80GHE/840 (830)

23W

2420lm (2300lm)

1040x445x70

80

101-531K-80GKE/840 (830)

49,6W

5210lm (4960lm)

1040x445x70

80

2000lm

1040x445x70

80

svítidla s nastavitelnou teplotou chromatičnosti 101-530K-80GHQ/TC

23W

pro přisazení je vždy nutno objednat montážní sadu 101-0001 závěsy, napájecí vodiče, stropní kalíšky a spojky je nutno objednat zvlášť další možnosti el. zapojení: D, T PŘÍSLUŠENSTVÍ - MILA

NÁKRES

KÓD

POPIS

101-0001

distance pro odsazení svítidel

101-0002

lankový závěs 2 lanka, 2000 mm

101-0007

lankový závěs 2 lanka, 4000 mm

101-0008

lankový závěs 2 lanka, 6000 mm

101-0003

průhledný kabel 3x 0,75 mm, 2 m s konektorem WAGO, T konektor

101-0004

průhledný kabel 5x 0,75 mm, 2 m s konektorem WAGO, T konektor

101-0009

průhledný kabel 3x 0,75 mm, 6 m s konektorem WAGO, T konektor

101-0010

průhledný kabel 5x 0,75 mm, 6 m s konektorem WAGO, T konektor

101-0005

propojovací kabel 3x 0,75 mm s konektory WAGO a 2x T konektor

101-0006

propojovací kabel 5x 0,75 mm s konektory WAGO a 2x T konektor

BARVA


HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

17

STEP / DRAMI

STEP STEP

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

104-500K-40GEE/840 (830)

42,5W

3250lm (3120lm)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

1222x152x70

82

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: D

DRAMI DRAMI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

105-200K-10GIE/840 (830)

17,5W

1630lm (1580lm)

BARVA

ROZMĚR /h (mm)

STR. KAT.

450x70

83

pro zavěšení je nutno objednat montážní sadu 13-0002, 13-0004, 13-0009, 13-0011, 13-0013, 13-0015 další možnosti el. zapojení: D PŘÍSLUŠENSTVÍ - DRAMI

NÁKRES

KÓD

POPIS

13-0002

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0004

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0009

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0011

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0013

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0015

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

BARVA


18

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

OVILI / FLOU / LEIRA

OVILI OVILI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

106-200K-10GIE/840 (830)

55,3W

6680lm (6380lm)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

615x650x70

84

další možnosti el. zapojení: D

FLOU FLOU

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA B

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

111-800N-10HAT

8,5W

300lm

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

800x300x400

85

poslední dvě písmena produktového kódu určují barevné možnosti: tělo (S, W, B), plastové části (B, O, R, W, Y)

LEIRA LEIRA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

13-711I-80GEE/840 (830)

91,8W

13-711I-80GET/840 (830) 13-711I-80GEP/840 (830)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

10900lm (10410lm)

615x325x46

86

91,8W

10900lm (10410lm)

615x325x46

86

91,8W

10900lm (10410lm)

615x325x46

86

11030lm

615x325x46

86

svítidla s nastavitelnou teplotou chromatičnosti 13-711I-80GEQ/TC

107,6W

podstavu a nosnou část stojacího svítidla je nutno objednat zvlášť


HALLA

PŘÍSLUŠENSTVÍ - LEIRA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

19

LEIRA / PURI

KÓD

POPIS

BARVA

13-7002

podstava

13-7005

nosná část stojacího svítidla s přívodním kabelem a vidlicí do zásuvky

13-7006

nosná část stojacího svítidla s přívodním kabelem bez vidlice

13-7007

nosná část stojacího svítidla pro montáž na stůl s přívodním kabelem a vidlicí do zásuvky

13-7008

nosná část stojacího svítidla pro montáž na stůl s přívodním kabelem bez vidlice

PURI PURI

NÁKRES

POPIS

CERTIFIKAČNÍ ZNAČKY

MONTÁŽ

MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

16,7W

140-052*-10GHE/840 (830) 140-052*-10GIE/840 (830)

BARVA

ROZMĚR d/h (mm)

VÝŘEZ D (mm)

1050lm (1050lm)

236/125

256

88

23W

2360lm (2250lm)

355/125

390

88

32,4W

3300lm (3150lm)

435/125

470

88

140-062*-10GNE/840 (830)

74,1W

7560lm (7220lm)

633/125

670

88

140-072*-12GEE/840 (830)

138W

13720lm (13060lm)

924/125

970

88

140-082K-22GEE/840 (830)

253W

25160lm (23940lm)

1203/125

1270

88

STR. KAT.

svítidla s bezrámečkovou montáží 140-043K-10GEE/840 (830) další možnosti el. zapojení: D

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem další možnosti el. zapojení: D, T, M, M3


20

HALLA

PURI

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

PURI / KVADO

POPIS

CERTIFIKAČNÍ ZNAČKY

MONTÁŽ

MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

16,7W

141-052*-10GHE/840 (830) 141-052*-10GIE/840 (830)

BARVA

ROZMĚR d/h (mm)

VÝŘEZ D (mm)

1050lm (1050lm)

250/125

265

88

23W

2360lm (2250lm)

384/125

376

88

32,4W

3300lm (3150lm)

464/125

456

88

141-062*-10GNE/840 (830)

74,1W

7560lm (7220lm)

664/125

656

88

141-072*-12GEE/840 (830)

138W

13720lm (13060lm)

964/125

956

88

141-082K-22GEE/840 (830)

253W

25160lm (23940lm)

1254/125

1250

88

STR. KAT.

svítidla s rámečkovou montáží 141-043K-10GEE/840 (830) další možnosti el. zapojení: D

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem další možnosti el. zapojení: D, T, M, M3

KVADO KVADO

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

119-214*-10GEE/840 (830)

9,5W

950lm (920lm)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

350x350x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 další možnosti el. zapojení: D, T 119-214*-40GEE/840 (830)

35,6W

3810lm (3690lm)

600x600x70

90

119-214*-90GEE/840 (830)

81,6W

8580lm (8320lm)

900x900x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 další možnosti el. zapojení: D, T, M, M3 KVADO

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

119-224*-40GEE/840 (830)

35,6W

3810lm (3690lm)

1200x350x70

90

119-224*-50GEE/840 (830)

44,6W

4760lm (4620lm)

1500x350x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 další možnosti el. zapojení: D, T, M, M3

ROZMĚR l/w/h (mm)

STR. KAT.


HALLA

KVADO

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

POPIS MONTÁŽ

21

KVADO / RUNDO

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

119-514*-40GEE/840 (830)

56,7W

5600lm (5330lm)

600x600x70

90

119-514*-90GEE/840 (830)

123,1W

12270lm (11520lm)

900x900x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 další možnosti el. zapojení: D, T, M, M3 PŘÍSLUŠENSTVÍ - KVADO

NÁKRES

30

KÓD

POPIS

13-0001

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

BARVA

13-0003

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0008

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0010

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0012

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0014

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

19-0009

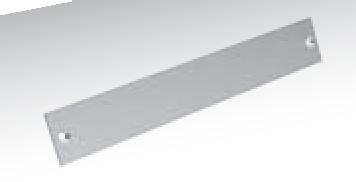

distance pro odsazení svítidel

30 30

RUNDO RUNDO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

19-205*-30GEE/840 (830)

32,4W

19-205*-40GEE/840 (830)

ROZMĚR l/w/h (mm)

STR. KAT.

2680lm (2460lm)

922x155x70

92

40,9W

3580lm (3290lm)

1222x155x70

92

19-205*-50GEE/840 (830)

51,2W

4470lm (4110lm)

1522x155x70

92

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem

BARVA

pro zavěšení je nutno objednat montážní sadu – 19-0001, 19-0002 pro odsazení je nutno objednat montážní sadu – 19-0005, 19-0006, 19-0007 další možnosti el. zapojení: D, M, M3


22 RUNDO

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

RUNDO

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

19-213*-10GEE/840 (840)

14,5W

19-214*-10GEE/840 (830)

9,5W

ROZMĚR l/w/h (mm)

STR. KAT.

1000lm (1000lm)

240x240x70

92

950lm (920lm)

350x350x70

92

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0002 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: D, T

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem svetelný tok je udáván pro svítidla s opálovým difuzorem 19-214*-40GEE/840 (830)

35,6W

3810lm (3690lm)

600x600x70

92

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0002 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: D, T, M, M3

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem RUNDO

BARVA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

19-243*-10GEE/840 (830)

14,5W

1010lm (1010lm)

STR. KAT.

240x70

92

15,2W

2020lm (1930lm)

370x70

92

19-252*-10GIE/840 (830)

21,6W

2830lm (2700lm)

450x70

92

19-262*-10GNE/840 (830)

48,8W

6480lm (6190lm)

650x70

92

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004, 13-0009, 13-0011, 13-0013, 13-0015 pro odsazení je nutno objednat montážní sadu – 19-0008, 19-0009 další možnosti el. zapojení: D, T, M, M3

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem RUNDO

ROZMĚR /h (mm)

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 pro odsazení je nutno objednat montážní sadu – 19-0009

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem 19-252*-10GHE/840 (830)

BARVA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

19-555*-10GHE/840(830)

24,3W

19-555*-10GIE/840(830)

ROZMĚR /h (mm)

STR. KAT.

2970lm (2800lm)

370x107

92

34,9W

4250lm (4010lm)

450x107

92

19-565*-10GNE/840(830)

59,8W

7500lm (7900lm)

650x107

92

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem

BARVA

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004, 13-0009, 13-0011, 13-0013, 13-0015 další možnosti el. zapojení: D, T, M


HALLA

PŘÍSLUŠENSTVÍ - RUNDO

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

40 40

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

19-0001

sada pro zavěšení 2000 mm, lanka 2 ks, kabel 4x 0,75 mm, kalíšek

BARVA

19-0002

sada pro zavěšení 2000 mm, lanka 2 ks, kabel 5x 0,75 mm, kalíšek

19-0010

sada pro zavěšení 4000 mm, lanka 2 ks, kabel 4x 0,75 mm, kalíšek

19-0011

sada pro zavěšení 4000 mm, lanka 2 ks, kabel 5x 0,75 mm, kalíšek

19-0012

sada pro zavěšení 6000 mm, lanka 2 ks, kabel 4x 0,75 mm, kalíšek

19-0013

sada pro zavěšení 6000 mm, lanka 2 ks, kabel 5x 0,75 mm, kalíšek

19-0005

sada pro přisazení svítidel 19-501K-2021/39 – 40x40 mm

19-0006

sada pro přisazení svítidel 19-501K-2028/54 – 40x40 mm

19-0007

sada pro přisazení svítidel 19-501K-2035/49/80 – 40x40 mm

19-0008

odsazení kruhových svítidel

19-0009

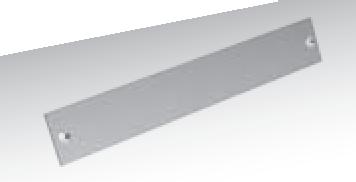

odsazení čtvercových a kruhových svítidel

13-0001

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0003

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0008

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0010

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0012

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0014

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0002

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0004

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0009

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0011

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0013

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0015

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

450 mm,

650 mm

37 242

30

30 30

34 100

23

RUNDO

370 mm


125

LED


24

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

HUGE

HUGE HUGE

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

14-204*-40GEE/840 (830)

36,3W

3460lm (3350lm)

600x600x129

100

14-204*-90GEE/840 (830)

81,6W

7790lm (7550lm)

900x900x129

100

14-204*-16GEE/840 (830)

145,2W

13840lm (13420lm)

1200x1200x129

100

14-204K-25GEE/840 (830)

226,8W

21640lm (20970lm)

1500x1500x129

100

ROZMĚR l/w/h (mm)

STR. KAT.

světelný tok je udáván pro svítidla s opálovým difuzorem další možnosti el. zapojení: D, M, M3

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem HUGE

BARVA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

14-252*-10GIE/840 (830)

32,4W

3300lm (3150lm)

450x129

100

14-262*-10GNE/840 (830)

74,1W

7560lm (7220lm)

650x129

100

14-272*-12GEE/840 (830)

138W

13720lm (13060lm)

950x129

100

14-282*-22GEE/840 (830)

253W

25160lm (23940lm)

1240x129

100

14-292K-30GEE/840 (830)

345W

34310lm (32650lm)

1500x129

100

ROZMĚR /h (mm)

STR. KAT.

světelný tok je udáván pro svítidla s opálovým difuzorem další možnosti el. zapojení: D, T, M, M3

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem HUGE

BARVA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

14-555*-10GIE/840 (830)

51,3W

5470lm (5150lm)

450x129

100

14-565*-10GNE/840 (830)

89,6W

10020lm (9500lm)

650x129

100

14-575*-12GEE/840 (830)

147,2W

15540lm (14830lm)

950x129

100

14-585*-22GEE/840 (830)

270,2W

29770lm (28420lm)

1240x129

100

14-595K-30GEE/840 (830)

348,8W

38240lm (36500lm)

1500x129

100

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

BARVA

ROZMĚR /h (mm)

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku světelný tok je udáván pro svítidla s opálovým difuzorem další možnosti el. zapojení: D, T, M, M3

STR. KAT.


HALLA

PŘÍSLUŠENSTVÍ - HUGE

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

34 100

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

13-0001

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0003

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0008

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0010

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0012

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0014

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0002

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0004

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0009

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0011

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0013

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0015

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

14-0004

sada pro zavěšení 2000 mm, lanka 8 ks, kabel 4x 0,75 mm, kalíšek

14-0007

sada pro zavěšení 2000 mm, lanka 8 ks, kabel 5x 0,75 mm, kalíšek

14-0005

sada pro zavěšení 4000 mm, lanka 8 ks, kabel 4x 0,75 mm, kalíšek

14-0008

sada pro zavěšení 4000 mm, lanka 8 ks, kabel 5x 0,75 mm, kalíšek

14-0006

sada pro zavěšení 6000 mm, lanka 8 ks, kabel 4x 0,75 mm, kalíšek

14-0009

sada pro zavěšení 6000 mm, lanka 8 ks, kabel 5x 0,75 mm, kalíšek

HUGE / ROTAO

25

BARVA

ROTAO ROTAO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR /h (mm)

107-560K-10GLE/840 (830)

47,2W

4920lm (4710lm)

700x70

104

107-570K-10GME/840 (830)

66,7W

7030lm (6730lm)

950x70

104

STR. KAT.

svítidla přímosvítící

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: D svítidla s nastavitelnou teplotou chromatičnosti 107-560K-10GLQ/TC

48,0W

4020lm

700x70

104

107-570K-10GMQ/TC

68,5W

5740lm

950x70

104

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku


26

HALLA

ROTAO

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

ROTAO / ALUMO / DELI

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR /h (mm)

107-561K-10GLE/840 (830)

66,7W

6850lm (6490lm)

700x70

104

107-571K-10GME/840 (830)

97,4W

9930lm (9400lm)

950x70

104

STR. KAT.

svítidla přímo-nepřímo svítící

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: D svítidla s nastavitelnou teplotou chromatičnosti 107-561K-10GLQ/TC

75,1W

5900lm

700x70

104

107-571K-10GMQ/TC

109,2W

8570lm

950x70

104

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku

ALUMO ALUMO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

03-570K-40GEE/840 (830)

40,9W

3470lm (3330lm)

660x660x90

105

03-570K-60GEE/840 (830)

63,1W

5200lm (4980lm)

940x940x90

105

03-571K-60GEE/840 (830)

63,1W

5200lm (4980lm)

1220x660x90

105

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: D, T, M, M3

DELI DELI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

01-050K-10GEE/840 (830)

10,4W

750lm (720lm)

562x56x117

110

01-050K-20GEE/840 (830)

20,7W

1510lm (1440lm)

1122x56x117

110

01-050K-30GEE/840 (830)

31,1W

2260lm (2160lm)

1682x56x117

110

01-050K-40GEE/840 (830)

41,4W

3020lm (2880lm)

2242x56x117

110

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: (D, T lze od délky 1122 mm), (M, M3 – lze od délky 1682 mm)

ROZMĚR l/w/h (mm)

STR. KAT.


HALLA

DELI

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

27

DELI

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

01-500K-10GEE/840 (830)

10,4W

750lm (720lm)

562x38x64

110

01-500K-20GEE/840 (830)

20,7W

1510lm (1440lm)

1122x38x64

110

01-500K-30GEE/840 (830)

31,1W

2260lm (2160lm)

1682x38x64

110

01-500K-40GEE/840 (830)

41,4W

3020lm (2880lm)

2242x38x64

110

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: (D, T lze od délky 1122 mm), (M, M3 – lze od délky 1682 mm) pro vestavnou montáž je nutné objednat sadu 01-0011 PŘÍSLUŠENSTVÍ - DELI

NÁKRES

KÓD

POPIS

01-0003

spoj přímý, sada obsahuje 2 ks pro spojení dvou svítidel

01-0008

koncovka pro systémová vestavná svítidla

01-0012

tubus vestavný s opálovým difuzorem 1000 mm

01-0015

spoj L vestavný

01-0016

koncovka pro systémová závěsná svítidla

01-0007

lankový závěs 2000 mm – 1 ks

01-0017

lankový závěs 4000 mm – 1 ks

01-0018

lankový závěs 6000 mm – 1 ks

BARVA


28

HALLA

PŘÍSLUŠENSTVÍ - DELI

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

01-0010

stropní úchyt pro svítidla 01-5x0 – 1 ks

01-0009

nástenný úchyt pro svítidla 01-5x0 – 1 ks

01-0011

sada pro vestavbu závesného profilu

01-0013

tubus závěsný s opálovým difuzorem 1000 mm

01-0014

spoj L závěsný

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0064

průhledný kabel 5x 0,75 mm, 6000 mm

30-0062

stropní kalíšek

DELI / LINA

BARVA

LINA LINA

NÁKRES

POPIS MONTÁŽ

79

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

145 l

92

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

104 104


HALLA

PRŮVODCE SVĚTLEM 2016/2017

KÓD SVÍTIDLA

TECHNICKÁ SPECIFIKACE

BARVA

29

LINA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

ROZMĚR l/w/h (mm)

STR. KAT.

03-050*-10GEE/840 (830)

10,4W

910lm (870lm)

562x104x91

118

03-050*-15GEE/840 (830)

15,6W

1370lm (1300lm)

842x104x91

118

03-050*-20GEE/840 (830)

20,7W

1820lm (1740lm)

1122x104x91

118

03-050*-25GEE/840 (830)

25,9W

2280lm (2180lm)

1402x104x91

118

03-050*-30GEE/840 (830)

31,1W

2740lm (2610lm)

1682x104x91

118

03-050*-35GEE/840 (830)

36,3W

3200lm (3050lm)

1962x104x91

118

03-050*-40GEE/840 (830)

41,4W

3650lm (3490lm)

2242x104x91

118

03-052*-10GGE/840 (830)

16,4W

1450lm (1390lm)

562x104x91

118

03-052*-15GGE/840 (830)

24,5W

2180lm (2080lm)

842x104x91

118

03-052*-20GGE/840 (830)

32,7W

2910lm (2780lm)

1122x104x91

118

03-052*-25GGE/840 (830)

40,9W

3640lm (3480lm)

1402x104x91

118

03-052*-30GGE/840 (830)

49,0W

4370lm (4170lm)

1682x104x91

118

03-052*-35GGE/840 (830)

57,2W

5100lm (4870lm)

1962x104x91

118

03-052*-40GGE/840 (830)

65,4W

5830lm (5560lm)

2242x104x91

118

svítidla s nižším světelným tokem

svítidla s vyšším světelným tokem

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: (D, T – lze od délky 842 mm), (M, M3 – lze od délky 1122 mm)

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem svítidla s nastavitelnou teplotou chromatičnosti 03-050*-15GFQ/TC

24,9W

1850lm

842x104x91

118

03-050*-20GFQ/TC

33,2W

2470lm

1122x104x91

118

03-050*-25GFQ/TC

41,4W

3090lm

1402x104x91

118

03-050*-30GFQ/TC

49,7W

3710lm

1682x104x91

118

03-050*-35GFQ/TC

58,0W

4330lm

1962x104x91

118

03-050*-40GFQ/TC

66,3W

4950lm

2242x104x91

118

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: M

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem LINA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

20,7W

1820lm (1740lm)

623x623x91

118

32,7W

2910lm (2780lm)

623x623x91

118

svítidla s nižším světelným tokem 03-020*-20GEE/840 (830) svítidla s vyšším světelným tokem 03-022*-20GGE/840 (830)

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem, další varianty naleznete na našem webu další možnost el. zapojení: D, T


30 LINA

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

LINA

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla s nižším světelným tokem 03-550*-10GEE/840 (830)

10,4W

910lm (870lm)

562x79x90

118

03-550*-15GEE/840 (830)

15,6W

1370lm (1300lm)

842x79x90

118

03-550*-20GEE/840 (830)

20,7W

1820lm (1740lm)

1122x79x90

118

03-550*-25GEE/840 (830)

25,9W

2280lm (2180lm)

1402x79x90

118

03-550*-30GEE/840 (830)

31,1W

2740lm (2610lm)

1682x79x90

118

03-550*-35GEE/840 (830)

36,3W

3200lm (3050lm)

1962x79x90

118

03-550*-40GEE/840 (830)

41,4W

3650lm (3490lm)

2242x79x90

118

03-552*-10GGE/840 (830)

16,4W

1450lm (1390lm)

562x79x90

118

03-552*-15GGE/840 (830)

24,5W

2180lm (2080lm)

842x79x90

118

03-552*-20GGE/840 (830)

32,7W

2910lm (2780lm)

1122x79x90

118

03-552*-25GGE/840 (830)

40,9W

3640lm (3480lm)

1402x79x90

118

03-552*-30GGE/840 (830)

49,0W

4370lm (4170lm)

1682x79x90

118

03-552*-35GGE/840 (830)

57,2W

5100lm (4870lm)

1962x79x90

118

03-552*-40GGE/840 (830)

65,4W

5830lm (5560lm)

2242x79x90

118

svítidla s vyšším světelným tokem

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: (D, T – lze od délky 842 mm) (M, M3 – lze od délky 1122 mm)

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem svítidla s nastavitelnou teplotou chromatičnosti 03-550*-15GFQ/TC

15,6W

1300lm

842x79x90

118

03-550*-20GFQ/TC

20,7W

1740lm

1122x79x90

118

03-550*-25GFQ/TC

25,9W

2180lm

1402x79x90

118

03-550*-30GFQ/TC

31,1W

2610lm

1682x79x90

118

03-550*-35GFQ/TC

36,3W

3050lm

1962x79x90

118

03-550*-40GFQ/TC

41,4W

3490lm

2242x79x90

118

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: (M – lze od délky 1122 mm)

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem LINA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

20,7W

1820lm (1740lm)

610x610x90

118

32,7W

2910lm (2780lm)

610x610x90

118

svítidla s nižším světelným tokem 03-520*-20GEE/840 (830) svítidla s vyšším světelným tokem 03-522*-20GGE/840 (830)

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem, další varianty naleznete na našem webu další možnost el. zapojení: D, T


HALLA

PŘÍSLUŠENSTVÍ - LINA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

03-0001

tubus závěsný s hliníkovou krytkou 1000 mm

03-0166

tubus závěsný s opálovým difuzorem 1000 mm

03-0087

tubus závěsný s mikroprismatickým optickým systémem 1000 mm

03-0086

spoj přímý

03-0003

spoj L závěsný

03-0004

spoj T závěsný

03-0005

spoj X závěsný

03-0006

koncovka pro závěsná systémová svítidla

03-0007

lankový závěs 2000 mm, 1 lanko – 1 ks

03-0089

lankový záves 4000 mm, 1 lanko – 1 ks

03-0090

lankový záves 6000 mm, 1 lanko – 1 ks

03-0072

dilatační krytka ke koncovce

03-0027

nástěnný úchyt pro svítidla 03-5x0 – 1 ks

03-0028

stropní úchyt pro svítidla 03-5x0 – 1 ks

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0063

průhledný kabel 5x 0,75 mm, 6000 mm

31

LINA

BARVA


32

HALLA

PŘÍSLUŠENSTVÍ - LINA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

30-0062

stropní kalíšek

03-0009

závěsný modul pro lištová svítidla, l = 620 mm

03-0010

závěsný modul pro lištová svítidla, l = 920 mm

03-0011

závěsný modul pro lištová svítidla, l = 1220 mm

03-0013

závěsný modul pro lištová svítidla, l = 1520 mm

03-0014

závěsný modul pro lištová svítidla, l = 1840 mm

03-0015

závěsný modul pro lištová svítidla, l = 2440 mm

03-0016

závěsný modul pro lištová svítidla, l = 3040 mm

03-0017

tubus vestavný s hliníkovou krytkou 1000 mm

03-0167

tubus vestavný s opálovým difuzorem 1000 mm

03-0088

tubus vestavný s mikroprismatickým optickým systémem 1000 mm

03-0029

spoj L vestavný

03-0018

koncovka pro vestavná svítidla

03-0019

vestavný modul pro lištová svítidla, l = 620 mm

03-0020

vestavný modul pro lištová svítidla, l = 920 mm

03-0021

vestavný modul pro lištová svítidla, l = 1220 mm

03-0023

vestavný modul pro lištová svítidla, l = 1520 mm

03-0024

vestavný modul pro lištová svítidla, l = 1840 mm

03-0025

vestavný modul pro lištová svítidla, l = 2440 mm

03-0026

vestavný modul pro lištová svítidla, l = 3040 mm

03-0073

sada pro vestavbu závěsného profilu

LINA / LUMIA

BARVA

15

LUMIA LUMIA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

10-501*-40GEE/840 (830)

41,4W

5110lm (4880lm)

1320x230x36

122

10-501*-50GEE/840 (830)

51,8W

6380lm (6100lm)

1620x230x36

122

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem světelný tok je udáván pro svítidla s opálovým difuzorem

svítidla systémová pruběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: D, T


HALLA

LUMIA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

33

LUMIA

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

10-558N-10AEE

22,5W max.

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

240x230x36

122

světelné zdroje (OSRAM PrevaLED COIN 111 AC ) nejsou součástí svítidla PŘÍSLUŠENSTVÍ - LUMIA

NÁKRES

KÓD

POPIS

10-0011

tubus 1000 mm

10-0002

přímá spojka tubusu – sada obsahuje 2 ks pro spojení dvou svítidel

10-0003

spojka „L“

10-0004

spojka „T“

10-0005

spojka „X“

10-0006

lankový závěs 2000 mm, „tvar Y“ – 1 ks

10-0016

lankový závěs 4000 mm, „tvar Y“ – 1 ks

10-0017

lankový závěs 6000 mm, „tvar Y“ – 1 ks

10-0007

koncovka profilu

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0064

průhledný kabel 5x 0,75 mm, 6000 mm

30-0062

stropní kalíšek

BARVA


34

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

VARI

VARI VARI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

250

423

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

20-528S-10GDE/840 (830)

7,8W

20-528S-10GGE/840 (830) 20-528S-10GHE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

STR. KAT.

1050lm (1010lm)

423x250x140

26°

Ra90

126

16,5W

2120lm (2060lm)

423x250x140

26°

Ra90

126

24,3W

2950lm (2850lm)

423x250x140

26°

Ra90

126

Ra90

126

20-528S-10GIE/840 (830)

32,2W

3760lm (3640lm)

423x250x140

26°

20-528S-10GJE/840 (830)

43,5W

4790lm (4650lm)

423x250x140

26°

20-528F-10GDE/840 (830)

7,8W

1030lm (990lm)

423x250x140

38°

Ra90

126

20-528F-10GGE/840 (830)

16,5W

2080lm (2020lm)

423x250x140

38°

Ra90

126

126

20-528F-10GHE/840 (830)

24,3W

2890lm (2800lm)

423x250x140

38°

Ra90

126

20-528F-10GIE/840 (830)

32,2W

3680lm (3570lm)

423x250x140

38°

Ra90

126

20-528F-10GJE/840 (830)

43,5W

4700lm (4560lm)

423x250x140

38°

126

pro kompletní osvětlovací systém je nutné specifikovat nosné lišty, spojky, koncovky a závěsy další možnosti el. zapojení: D, T VARI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

250

600

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

20-528S-20GDE/840 (830)

2x 7,8W

20-528S-20GGE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

2x 1050lm (1010lm)

600x250x140

26°

Ra90

126

2x 16,5W

2x 2120lm (2060lm)

600x250x140

26°

Ra90

126

20-528S-20GHE/840 (830)

2x 24,3W

2x 2950lm (2850lm)

600x250x140

26°

Ra90

126

20-528S-20GIE/840 (830)

2x 32,2W

2x 3760lm (3640lm)

600x250x140

26°

Ra90

126

20-528S-20GJE/840 (830)

2x 43,5W

2x 4790lm (4650lm)

600x250x140

26°

20-528F-20GDE/840 (830)

2x 7,8W

2x 1030lm (990lm)

600x250x140

38°

Ra90

126

20-528F-20GGE/840 (830)

2x 16,5W

2x 2080lm (2020lm)

600x250x140

38°

Ra90

126

20-528F-20GHE/840 (830)

2x 24,3W

2x 2890lm (2800lm)

600x250x140

38°

Ra90

126

20-528F-20GIE/840 (830)

2x 32,2W

2x 3680lm (3570lm)

600x250x140

38°

Ra90

126

20-528F-20GJE/840 (830)

2x 43,5W

2x 4700lm (4560lm)

600x250x140

38°

pro kompletní osvětlovací systém je nutné specifikovat nosné lišty, spojky, koncovky a závěsy další možnosti el. zapojení: D, T

STR. KAT.

126

126


HALLA

VARI

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

35

VARI

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

20-539K-40GGE/840 (830)

1x 63,9W

7200lm (7200lm)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

1175x250x60

126

pro kompletní osvětlovací systém je nutné specifikovat nosné lišty, spojky, koncovky a závěsy další možnosti el. zapojení: D, T, M, M3 PŘÍSLUŠENSTVÍ - VARI

NÁKRES

KÓD

POPIS

20-0008

nosná lišta – pár

20-0009

spoj 90° – 1 ks

20-0010

přímá spojka – pár

20-0011

distancní spojka k nosným lištám – 1 ks

20-0012

závěs 2000 mm – pár

20-0016

„U“ koncovka k nosným lištám – 1 ks

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0064

průhledný kabel 5x 0,75 mm, 6000 mm

30-0062

stropní kalíšek

BARVA


36

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

MOZA

MOZA MOZA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

24-506S-20GDE/840 (830)

2x 7,8W

24-506S-20GGE/840 (830) 24-506S-20GHE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

STR. KAT.

2x 1050lm (2x 1010lm)

570x190x38

26°

Ra90

130

2x 16,5W

2x 2120lm (2x 2060lm)

570x190x38

26°

Ra90

130

2x 24,3W

2x 2950lm (2x 2850lm)

570x190x38

26°

Ra90

130

Ra90

130

24-506S-20GIE/840 (830)

2x 32,2W

2x 3760lm (2x 3640lm)

570x190x38

26°

24-506S-20GJE/840 (830)

2x 43,5W

2x 4790lm (2x 4650lm)

570x190x38

26°

24-506F-20GDE/840 (830)

2x 7,8W

2x 1030lm (2x 990lm)

570x190x38

38°

Ra90

130

24-506F-20GGE/840 (830)

2x 16,5W

2x 2080lm (2x 2020lm)

570x190x38

38°

Ra90

130

24-506F-20GHE/840 (830)

2x 24,3W

2x 2890lm (2x 2800lm)

570x190x38

38°

Ra90

130

24-506F-20GIE/840 (830)

2x 32,2W

2x 3680lm (2x 3570lm)

570x190x38

38°

Ra90

130

24-506F-20GJE/840 (830)

2x 43,5W

2x 4700lm (2x 4560lm)

570x190x38

38°

130

130

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku MOZA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

STR. KAT.

24-506S-30GDE/840 (830)

3x 7,8W

3x 1050lm (3x 1010lm)

810x190x38

26°

Ra90

130

24-506S-30GGE/840 (830)

3x 16,5W

3x 2120lm (3x 2060lm)

810x190x38

26°

Ra90

130

24-506S-30GHE/840 (830)

3x 24,3W

3x 2950lm (3x 2850lm)

810x190x38

26°

Ra90

130

Ra90

130

24-506S-30GIE/840 (830)

3x 32,2W

3x 3760lm (3x 3640lm)

810x190x38

26°

24-506S-30GJE/840 (830)

3x 43,5W

3x 4790lm (3x 4650lm)

810x190x38

26°

24-506F-30GDE/840 (830)

3x 7,8W

3x 1030lm (3x 990lm)

810x190x38

38°

Ra90

130

24-506F-30GGE/840 (830)

3x 16,5W

3x 2080lm (3x 2020lm)

810x190x38

38°

Ra90

130

130

24-506F-30GHE/840 (830)

3x 24,3W

3x 2890lm (3x 2800lm)

810x190x38

38°

Ra90

130

24-506F-30GIE/840 (830)

3x 32,2W

3x 3680lm (3x 3570lm)

810x190x38

38°

Ra90

130

24-506F-30GJE/840 (830)

3x 43,5W

3x 4700lm (3x 4560lm)

810x190x38

38°

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku

130


HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

37

GATU

GATU GATU

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

STR. KAT.

21-001S-10GDE/840 (830)

7,8W

1050lm (1010lm)

185x185x95

26°

Ra90

132

21-001S-10GGE/840 (830)

16,5W

2120lm (2060lm)

185x185x95

26°

Ra90

132

21-001S-10GHE/840 (830)

24,3W

2950lm (2850lm)

185x185x95

26°

Ra90

132

21-001S-10GIE/840 (830)

37,8W

4120lm (4000lm)

185x185x115

26°

Ra90

132

21-001S-10GJE/840 (830)

43,5W

4790lm (4650lm)

185x185x125

26°

Ra90

132

21-001F-10GDE/840 (830)

7,8W

1030lm (990lm)

185x185x95

38°

Ra90

132

21-001F-10GGE/840 (830)

16,5W

2080lm (2020lm)

185x185x95

38°

Ra90

132

21-001F-10GHE/840 (830)

24,3W

2890lm (2800lm)

185x185x95

38°

Ra90

132

21-001F-10GIE/840 (830)

37,8W

4040lm (3920lm)

185x185x115

38°

Ra90

132

21-001F-10GJE/840 (830)

43,5W

4700lm (4560lm)

185x185x125

38°

Ra90

132

další možnost el. zapojení: D svítidlo je dodáváno včetně zdrojů svítidla s nastavitelnou teplotou chromatičnosti

GATU

21-001S-10GGQ/TC

22,2W

1250lm

185x185x95

26°

132

21-001S-10GHQ/TC

31,7W

1900lm

185x185x95

26°

132

21-001F-10GGQ/TC

22,2W

1230lm

185x185x95

38°

132

21-001F-10GHQ/TC

31,7W

1870lm

185x185x95

38°

132

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

21-001S-20GDE/840 (830)

2x 7,8W

21-001S-20GGE/840 (830) 21-001S-20GHE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

STR. KAT.

2x 1050lm (2x 1010lm)

350x185x95

26°

Ra90

132

2x 16,5W

2x 2120lm (2x 2060lm)

350x185x95

26°

Ra90

132

2x 24,3W

2x 2950lm (2x 2850lm)

350x185x95

26°

Ra90

132

21-001S-20GIE/840 (830)

2x 37,8W

2x 4120lm (2x 4000lm)

350x185x115

26°

Ra90

132

21-001S-20GJE/840 (830)

2x 43,5W

2x 4790lm (2x 4650lm)

350x185x125

26°

Ra90

132

21-001F-20GDE/840 (830)

2x 7,8W

2x 1030lm (2x 990lm)

350x185x95

38°

Ra90

132

21-001F-20GGE/840 (830)

2x 16,5W

2x 2080lm (2x 2020lm)

350x185x95

38°

Ra90

132

21-001F-20GHE/840 (830)

2x 24,3W

2x 2890lm (2x 2800lm)

350x185x95

38°

Ra90

132

21-001F-20GIE/840 (830)

2x 37,8W

2x 4040lm (2x 3920lm)

350x185x115

38°

Ra90

132

21-001F-20GJE/840 (830)

2x 43,5W

2x 4700lm (2x 4560lm)

350x185x125

38°

Ra90

132

další možnost el. zapojení: D svítidlo je dodáváno včetně zdrojů


38 GATU

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

GATU

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

STR. KAT.

svítidla s nastavitelnou teplotou chromatičnosti

GATU

21-001S-20GGQ/TC

2x 22,2W

2x 1250lm

350x185x95

26°

132

21-001S-20GHQ/TC

2x 31,7W

2x 1900lm

350x185x95

26°

132

21-001F-20GGQ/TC

2x 22,2W

2x 1230lm

350x185x95

38°

132

21-001F-20GHQ/TC

2x 31,7W

2x 1870lm

350x185x95

38°

132

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

STR. KAT.

21-001S-30GDE/840 (830)

3x 7,8W

3x 1050lm (3x 1010lm)

520x185x95

26°

Ra90

132

21-001S-30GGE/840 (830)

3x 16,5W

3x 2120lm (3x 2060lm)

520x185x95

26°

Ra90

132

21-001S-30GHE/840 (830)

3x 24,3W

3x 2950lm (3x 2850lm)

520x185x95

26°

Ra90

132

21-001F-30GDE/840 (830)

3x 7,8W

3x 1030lm (3x 990lm)

520x185x95

38°

Ra90

132

21-001F-30GGE/840 (830)

3x 16,5W

3x 2080lm (3x 2020lm)

520x185x95

38°

Ra90

132

21-001F-30GHE/840 (830)

3x 24,3W

3x 2890lm (3x 2800lm)

520x185x95

38°

Ra90

132

další možnost el. zapojení: D svítidlo je dodáváno včetně zdrojů svítidla s nastavitelnou teplotou chromatičnosti

GATU

21-001S-30GGQ/TC

3x 22,2W

3x 1250lm

520x185x95

26°

132

21-001S-30GHQ/TC

3x 31,7W

3x 1900lm

520x185x95

26°

132

21-001F-30GGQ/TC

3x 22,2W

3x 1230lm

520x185x95

38°

132

21-001F-30GHQ/TC

3x 31,7W

3x 1870lm

520x185x95

38°

132

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A


HALLA

PRŮVODCE SVĚTLEM 2016/2017

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

TECHNICKÁ SPECIFIKACE

SVĚTELNÝ TOK SVÍTIDLA

BARVA

GATU / RAVO

ROZMĚR l/w/h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

39 STR. KAT.

21-001S-40GDE/840 (830)

4x 7,8W

4x 1050lm (4x 1010lm)

350x350x95

26°

Ra90

132

21-001S-40GGE/840 (830)

4x 16,5W

4x 2120lm (4x 2060lm)

350x350x95

26°

Ra90

132

21-001S-40GHE/840 (830)

4x 24,3W

4x 2950lm (4x 2850lm)

350x350x95

26°

Ra90

132

21-001F-40GDE/840 (830)

4x 7,8W

4x 1030lm (4x 990lm)

350x350x95

38°

Ra90

132

21-001F-40GGE/840 (830)

4x 16,5W

4x 2080lm (4x 2020lm)

350x350x95

38°

Ra90

132

21-001F-40GHE/840 (830)

4x 24,3W

4x 2890lm (4x 2800lm)

350x350x95

38°

Ra90

132

další možnost el. zapojení: D svítidlo je dodáváno včetně zdrojů svítidla s nastavitelnou teplotou chromatičnosti 21-001S-40GGQ/TC

4x 22,2W

4x 1250lm

350x350x95

26°

132

21-001S-40GHQ/TC

4x 31,7W

4x 1900lm

350x350x95

26°

132

21-001F-40GGQ/TC

4x 22,2W

4x 1230lm

350x350x95

38°

132

21-001F-40GHQ/TC

4x 31,7W

4x 1870lm

350x350x95

38°

132

RAVO RAVO

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plast

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

55-001P-10GDE/840 (830)

7,8W

55-001P-10GGE/840 (830)

16,5W

55-001P-10GHE/840 (830) 55-001P-10GIE/840 (830) 55-001P-10GJE/840 (830)

BARVA

ROZMĚR /h (mm)

LED VARIANTY

1050lm (1010lm)

172x80

Ra90

134

2120lm (2060lm)

172x80

Ra90

134

24,3W

2940lm (2850lm)

172x80

Ra90

134

32,2W

3750lm (3640lm)

172x105

Ra90

134

43,5W

4780lm (4650lm)

172x115

Ra90

134

STR. KAT.

svítidla bez krytu – IP20

další možnosti el. zapojení: D, T, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I svítidla s nastavitelnou teplotou chromatičnosti

RAVO

55-001P-10GGQ/TC

22,2W

1250lm

172x105

134

55-001P-10GHQ/TC

31,7W

1906lm

172x105

134

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plast

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

55-060C-10GDE/840 (830)

7,8W

55-060C-10GGE/840 (830) 55-060C-10GHE/840 (830)

BARVA

ROZMĚR /h (mm)

LED VARIANTY

1000lm (970lm)

172x80

Ra90

134

16,5W

2020lm (1970lm)

172x80

Ra90

134

24,3W

2820lm (2730lm)

172x80

Ra90

134

55-060C-10GIE/840 (830)

32,2W

3590lm (3480lm)

172x115

Ra90

134

55-060C-10GJE/840 (830)

43,5W

4580lm (4450lm)

172x145

Ra90

134

STR. KAT.

svítidla s čirým krytem z PC – IP40

další možnosti el. zapojení: D, T, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I


40 RAVO

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

RAVO

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plast

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR /h (mm)

LED VARIANTY

STR. KAT.

svítidla s nastavitelnou teplotou chromatičnosti

RAVO

55-060C-10GGQ/TC

22,2W

1200lm

172x105

Ra90

134

55-060C-10GHQ/TC

31,7W

1820lm

172x105

Ra90

134

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plast

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

55-062C-10GDE/840 (830)

7,8W

55-062C-10GGE/840 (830)

16,5W

55-062C-10GHE/840 (830) 55-062C-10GIE/840 (830) 55-062C-10GJE/840 (830)

BARVA

ROZMĚR /h (mm)

LED VARIANTY

1000lm (970lm)

172x80

Ra90

134

2020lm (1970lm)

172x80

Ra90

134

24,3W

2820lm (2730lm)

172x80

Ra90

134

32,2W

3590lm (3480lm)

172x115

Ra90

134

43,5W

4580lm (4450lm)

172x145

Ra90

134

STR. KAT.

svítidla s čirým krytem z PC – IP44

další možnosti el. zapojení: D, T, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I svítidla s nastavitelnou teplotou chromatičnosti

RAVO

55-062C-10GGQ/TC

22,2W

1200lm

172x105

134

55-062C-10GHQ/TC

31,7W

1820lm

172x105

134

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plast

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR /h (mm)

LED VARIANTY

STR. KAT.

svítidla s opálovým krytem z PMMA – IP40 55-070K-10GDE/840 (830)

7,8W

970lm (930lm)

172x80

Ra90

134

55-070K-10GGE/840 (830)

16,5W

1960lm (1900lm)

172x80

Ra90

134

55-070K-10GHE/840 (830)

24,3W

2720lm (2640lm)

172x80

Ra90

134

55-070K-10GIE/840 (830)

32,2W

3470lm (3370lm)

172x115

Ra90

134

55-070K-10GJE/840 (830)

43,5W

4420lm (4300lm)

172x145

Ra90

134

další možnosti el. zapojení: D, T, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I svítidla s nastavitelnou teplotou chromatičnosti 55-070K-10GGQ/TC

22,2W

1160lm

172x105

134

55-070K-10GHQ/TC

31,7W

1760lm

172x105

134


HALLA

RAVO

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

41

RAVO

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plast

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR /h (mm)

LED VARIANTY

STR. KAT.

svítidla s opálovým krytem z PMMA – IP40 55-072K-10GDE/840 (830)

7,8W

970lm (930lm)

172x80

Ra90

134

55-072K-10GGE/840 (830)

16,5W

1960lm (1900lm)

172x80

Ra90

134

55-072K-10GHE/840 (830)

24,3W

2720lm (2640lm)

172x80

Ra90

134

55-072K-10GIE/840 (830)

32,2W

3470lm (3370lm)

172x115

Ra90

134

55-072K-10GIE/840 (830)

43,5W

4420lm (4300lm)

172x145

Ra90

134

další možnosti el. zapojení: D, T, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I svítidla s nastavitelnou teplotou chromatičnosti

RAVO

55-072K-10GGQ/TC

22,2W

1160lm

172x105

134

55-072K-10GHQ/TC

31,7W

1760lm

172x105

134

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník / plast

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

55-263C-10GDE/840 (830)

7,8W

55-263C-10GGE/840 (830) 55-263C-10GHE/840 (830)

BARVA

ROZMĚR /h (mm)

LED VARIANTY

1000lm (970lm)

170x260

Ra90

134

16,5W

2020lm (1970lm)

170x260

Ra90

134

24,3W

2820lm (2730lm)

170x260

STR. KAT.

svítidla s čirým krytem z PC – IP20

134

další možnosti el. zapojení: D, T RAVO

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník / plast

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR /h (mm)

LED VARIANTY

STR. KAT.

svítidla s opálovým krytem z PMMA – IP20 55-273K-10GDE/840 (830)

7,8W

970lm (930lm)

170x260

Ra90

134

55-273K-10GGE/840 (830)

16,5W

1960lm (1900lm)

170x260

Ra90

134

55-273K-10GHE/840 (830)

24,3W

2720lm (2640lm)

170x260

další možnosti el. zapojení: D, T

134


42

HALLA

PŘÍSLUŠENSTVÍ - RAVO

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

RAVO / BASI

KÓD

POPIS

55-0002

mezikruží pro montáž do větších otvorů

BARVA

55-0003

lankový závěs 1 lanko, určen pro přív. vodič 2 m – 4žilový

55-0004

lankový závěs 1 lanko, určen pro přív. vodič 2 m – 5žilový

BASI BASI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

70-003S-10GDE/840 (830)

7,8W

70-003S-10GGE/840 (830) 70-003S-10GHE/840 (830)

BARVA

ROZMĚR /h (mm)

VYZAŘOVACÍ ÚHEL

LED VARIANTY

1050lm (1010lm)

162x85

26°

Ra90

135

16,5W

2120lm (2060lm)

162x85

26°

Ra90

135

24,3W

2950lm (2850lm)

162x85

26°

Ra90

135

STR. KAT.

70-003S-10GIE/840 (830)

32,2W

3760lm (3640lm)

162x110

26°

Ra90

135

70-003S-10GJE/840 (830)

43,5W

4790lm (4650lm)

162x120

26°

Ra90

135

70-003F-10GDE/840 (830)

7,8W

1030lm (990lm)

162x85

38°

Ra90

135

70-003F-10GGE/840 (830)

16,5W

2080lm (2020lm)

162x85

38°

Ra90

135

70-003F-10GHE/840 (830)

24,3W

2890lm (2800lm)

162x85

38°

Ra90

135

70-003F-10GIE/840 (830)

32,2W

3680lm (3570lm)

162x110

38°

Ra90

135

70-003F-10GJE/840 (830)

43,5W

4700lm (4560lm)

162x120

38°

Ra90

135

svítidla s nastavitelnou teplotou chromatičnosti 70-003S-10GGQ/TC

22,2W

1250lm

162x110

26°

135

70-003S-10GHQ/TC

31,7W

1900lm

162x110

26°

135

70-003F-10GGQ/TC

22,2W

1230lm

162x110

38°

135

70-003F-10GHQ/TC

31,7W

1870lm

162x110

38°

135

další možnosti el. zapojení: D


HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

43

TORVE

TORVE TORVE

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

BARVA

ROZMĚR l/w/h (mm)

LED VARIANTY

STR. KAT.

65-004K-10GDE/840 (830)

7,8W

940lm (900lm)

132x132x85

Ra90

138

65-004K-10GGE/840 (830)

16,5W

1900lm (1850lm)

132x132x85

Ra90

138

65-004K-10GHE/840 (830)

24,3W

2640lm (2560lm)

132x132x85

Ra90

138

další možnost el. zapojení: D, M, M3 TORVE

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

65-060C-10GDE/840 (830)

7,8W

65-060C-10GGE/840 (830) 65-060C-10GHE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

LED VARIANTY

STR. KAT.

980lm (940lm)

197x197x140

Ra90

138

16,5W

1980lm (1930lm)

197x197x140

Ra90

138

24,3W

2750lm (2670lm)

197x197x140

Ra90

138

svítidla s čirým krytem

další možnost el. zapojení: D, M, M3 svítidla s nastavitelnou teplotou chromatičnosti

TORVE

65-060C-10GGD/TC

22,2W

1170lm

197x197x140

138

65-060C-10GHD/TC

31,7W

1780lm

197x197x140

138

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

PŘÍKON LED SVÍTIDLA

SVĚTELNÝ TOK SVÍTIDLA

65-070K-10GDE/840 (830)

7,8W

65-070K-10GGE/840 (830) 65-070K-10GHE/840 (830)

BARVA

ROZMĚR l/w/h (mm)

LED VARIANTY

STR. KAT.

870lm (830lm)

197x197x140

Ra90

138

16,5W

1750lm (1700lm)

197x197x140

Ra90

138

24,3W

2440lm (2360lm)

197x197x140

Ra90

138

svítidla s opálovým krytem

další možnost el. zapojení: D, M, M3 svítidla s nastavitelnou teplotou chromatičnosti 65-070K-10GGD/TC

22,2W

1030lm

197x197x140

138

65-070K-10GHD/TC

31,7W

1570lm

197x197x140

138


125


44

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

LEIRA

TECHNICKÁ SPECIFIKACE ZÁŘIVKOVÁ SVÍTIDLA Všechna svítidla jsou vyráběna v České republice.

LEIRA LEIRA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

13-711I-4055E

TC-L 4x 55W 2G11

615x325x46

86

13-711I-4055EI

TC-L 4x 28/55W 2G11

615x325x46

86

13-711I-4055TI

TC-L 4x 28/55W 2G11

615x325x46

86

13-711I-4055PI

TC-L 4x 28/55W 2G11

615x325x46

86

podstavu a nosnou část stojacího svítidla je nutno objednat zvlášť PŘÍSLUŠENSTVÍ - LEIRA

NÁKRES

KÓD

POPIS

13-7002

podstava

13-7005

nosná část stojacího svítidla s přívodním kabelem a vidlicí do zásuvky

13-7006

nosná část stojacího svítidla s přívodním kabelem bez vidlice

13-7007

nosná část stojacího svítidla pro montáž na stůl s přívodním kabelem a vidlicí do zásuvky

13-7008

nosná část stojacího svítidla pro montáž na stůl s přívodním kabelem bez vidlice

BARVA


HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

45

PURI

PURI PURI

NÁKRES

POPIS

CERTIFIKAČNÍ ZNAČKY

MONTÁŽ

MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR d/h (mm)

VÝŘEZ D (mm)

STR. KAT.

svítidla s bezrámečkovou montáží 140-040*-2026E

TC-DEL 2x 26W G24q-3

236x125

256

88

140-050*-1V1UE

T16-R 1x 22W 2GX13; T16-R 1x 40W 2GX13

355x125

390

88

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem další možnosti el. zapojení: A, D, T 140-050*-1040E

T16-R 1x 40W 2GX13

355x125

390

88

140-050*-1055E

T16-R 1x 55W 2GX13

435x125

470

88

140-050*-1060E

T16-R 1x 60W 2GX13

435x125

470

88

435x125

470

88

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem další možnosti el. zapojení: A, D, T, M 140-050*-1U1WE

T16-R 1x 22W 2GX13; T16-R 1x 60W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem 140-060*-4E2JE

T16 4x 24W G5; TC-L 2x 24W 2G11

633x125

670

88

140-070*-4C4DE

T16 4x 21W G5; T16 4x 14W G5

924x125

970

88

140-070*-4E4FE

T16 4x 24W G5; T16 4x 39W G5

924x125

970

88

140-080K-10HEE

T16 4x 28W G5; T16 4x 21W G5; T16 2x 14W G5

1203x125

1270

88

140-080K-10HOE

T16 4x 54W G5; T16 4x 39W G5; T16 2x 24W G5

1203x125

1270

88

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem další možnosti el. zapojení: A, D, T, M, M3 PURI

NÁKRES

POPIS

CERTIFIKAČNÍ ZNAČKY

MONTÁŽ

MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR d/h (mm)

VÝŘEZ D (mm)

STR. KAT.

svítidla s rámečkovou montáží 141-050*-1040E

T16-R 1x 40W 2GX13

384x125

376

88

141-050*-1V1UE

T16-R 1x22W 2GX13; T16-R 1x40W 2GX13

384x125

376

88

141-050*-1055E

T16-R 1x 55W 2GX13

464125

456

88

141-050*-1060E

T16-R 1x 60W 2GX13

464x125

456

88

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem další možnosti el. zapojení: A, D, T, M


46

HALLA

PURI

PRŮVODCE SVĚTLEM 2016/2017

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

TECHNICKÁ SPECIFIKACE

BARVA

ROZMĚR d/h (mm)

PURI / KVADO

VÝŘEZ D (mm)

STR. KAT.

141-050*-1U1WE

T16-R 1x22W 2GX13; T16-R 1x60W 2GX13

464x125

456

88

141-060*-4E2JE

T16 4x 24W G5; TC-L 2x 24W 2G11

664x125

656

88

141-070*-4C4DE

T16 4x 21W G5; T16 4x 14W G5

964x125

956

88

141-070*-4E4FE

T16 4x 39W G5; T16 4x 24W G5

964x125

956

88

141-080K-10HEE

T16 4x 28W G5; T16 4x 21W G5; T16 2x 14W G5

1254x125

1250

88

141-080K-10HOE

T16 4x 54W G5; T16 4x 39W G5; T16 2x 24W G5

1254x125

1250

88

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem další možnosti el. zapojení: A, D, T, M, M3 (mimo 141-050*-1U1WE)

KVADO KVADO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

119-200*-1040E

T16-R 1x 40W 2GX13

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

350x350x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 další možnosti el. zapojení: D, T, M 119-200*-4014E

T16 4x 14W G5

600x600x70

90

119-200*-4024E

T16 4x 24W G5

600x600x70

90

119-200*-4021E

T16 4x 21W G5

900x900x70

90

119-200*-4039E

T16 4x 39W G5

900x900x70

90

119-200*-6021E

T16 6x 21W G5

900x900x70

90

119-200*-6039E

T16 6x 39W G5

900x900x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 další možnosti el. zapojení: EI, A, D, T, M, M3 KVADO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

119-200*-2028E

T16 2x 28W G5

1200x350x70

90

119-200*-2035E

T16 2x 35W G5

1500x350x70

90

119-200*-2049E

T16 2x 49W G5

1500x350x70

90

119-200*-2054E

T16 2x 54W G5

1200x350x70

90

119-200*-2080E

T16 2x 80W G5

1500x350x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 další možnosti el. zapojení: EI, A, D, T, M, M3

ROZMĚR l/w/h (mm)

STR. KAT.


HALLA

KVADO

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

47

KVADO

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

119-501*-1040E

T16-R 1x 40W 2GX13

ROZMĚR l/w/h (mm)

STR. KAT.

350x350x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: D, T, M 119-501*-4014E

T16 4x 14W G5

600x600x70

90

119-501*-4024E

T16 4x 24W G5

600x600x70

90

119-501*-4039E

T16 4x 39W G5

900x900x70

90

119-501*-6021E

T16 6x 21W G5

900x900x70

90

119-501*-6039E

T16 6x 39W G5

900x900x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: EI, A, D, T, M, M3 KVADO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

119-501*-2028E

T16 2x 28W G5

1200x350x70

90

119-501*-2035E

T16 2x 35W G5

1500x350x70

90

119-501*-2049E

T16 2x 49W G5

1500x350x70

90

119-501*-2054E

T16 2x 54W G5

1200x350x70

90

119-501*-2080E

T16 2x 80W G5

1500x350x70

90

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: EI, A, D, T, M, M3 PŘÍSLUŠENSTVÍ - KVADO

NÁKRES

KÓD

POPIS

13-0001

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0003

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0008

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0010

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0012

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0014

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

BARVA


48

HALLA

PŘÍSLUŠENSTVÍ - KVADO

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES 30

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

19-0009

distance pro odsazení svítidel

KVADO / RUNDO

BARVA

30 30

RUNDO RUNDO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

19-200*-1040E

T16-R 1x 40W 2GX13

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

350x350x70

92

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem 19-200*-4014E

T16 4x 14W G5

600x600x70

92

19-200*-4024E

T16 4x 24W G5

600x600x70

92

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem RUNDO

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: EI, A, D, S, T, M, M3

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

19-200*-2021E

T16 2x 21W G5

922x155x70

92

19-200*-2028E

T16 2x 28W G5

1222x155x70

92

19-200*-2035E

T16 2x 35W G5

1522x155x70

92

19-200*-2039E

T16 2x 39W G5

922x155x70

92

19-200*-2049E

T16 2x 49W G5

1522x155x70

92

19-200*-2054E

T16 2x 54W G5

1222x155x70

92

19-200*-2080E

T16 2x 80W G5

1522x155x70

92

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

pro zavěšení je nutno objednat montážní sadu – 19-0001, 19-0002 pro odsazení je nutno objednat montážní sadu – 19-0005, 19-0006, 19-0007 další možnosti el. zapojení: EI, A, D, S, T, M, M3


HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

RUNDO

POPIS MONTÁŽ

49

RUNDO

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

19-250*-1V1UE

T16-R 1x 22W 2GX13; T16-R 1x 40W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem 19-250*-1U1WE

BARVA

370x370x70

92

450x450x70

T16-R 1x 40W 2GX13

370x370x70

92

19-250*-1055E

T16-R 1x 55W 2GX13

370x370x70

92

19-250*-1060E

T16-R 1x 60W 2GX13

450x450x70

92

19-260*-4E2JE

T16 4x 24W G5; TC-L 2x 24W 2G11

650x650x70

92

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu – 19-0008 pro 450 mm a 650 mm, 19-0009 další možnosti el. zapojení: A, D, S, T, M, (M3 – pro 450, 650 mm) POPIS

NÁKRES 70

70

70

MONTÁŽ

70

600

l

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

900

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

19-501*-1040E

T16-R 1x 40W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

350x350x70

92

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: A, D, T, M

19-501*-4014E

T16 4x 14W G5

600x600x70

92

19-501*-4024E

T16 4x 24W G5

600x600x70

92

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem RUNDO

MATERIÁL

900

350 600

CERTIFIKAČNÍ ZNAČKY

hliník

350

l

92

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu – 19-0008

19-250*-1040E

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem RUNDO

STR. KAT.

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: A, D, T

T16-R 1x 22W 2GX13; T16-R 1x 60W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

ROZMĚR l/w/h (mm)

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: EI, A, D, S, T, M, M3

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

19-501*-2021E

T16 2x 21W G5

922x155x70

92

19-501*-2028E

T16 2x 28W G5

1222x155x70

92

19-501*-2035E

T16 2x 35W G5

1522x155x70

92

19-501*-2039E

T16 2x 39W G5

922x155x70

92

19-501*-2049E

T16 2x 49W G5

1522x155x70

92

19-501*-2054E

T16 2x 54W G5

1222x155x70

92

19-501*-2080E

T16 2x 80W G5

1522x155x70

92

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

pro zavěšení je nutno objednat montážní sadu – 19-0001, 19-0002 pro odsazení je nutno objednat montážní sadu – 19-0005, 19-0006, 19-0007 další možnosti el. zapojení: EI, A, D, S, T, M, (M3 – pro 1522 mm)


50

HALLA

RUNDO

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

RUNDO

POPIS

CERTIFIKAČNÍ ZNAČKY

MONTÁŽ

MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

19-551*-1V1UE

T16-R 1x 22W 2GX13; T16-R 1x 40W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem 19-551*-1U1WE

STR. KAT.

370x370x70

92

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu – 19-0009 další možnosti el. zapojení: A, D, T

T16-R 1x 22W 2GX13; T16-R 1x 60W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

450x450x70

92

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu – 19-0008

19-551*-1040E

T16-R 1x 40W 2GX13

370x370x70

92

19-551*-1055E

T16-R 1x 55W 2GX13

370x370x70

92

19-551*-1060E

T16-R 1x 60W 2GX13

450x450x70

92

19-561*-4E2JE

T16 4x 24W G5; TC-L 2x 24W 2G11

650x650x70

92

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

PŘÍSLUŠENSTVÍ - RUNDO

ROZMĚR l/w/h (mm)

NÁKRES

40 40

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004 pro odsazení je nutno objednat montážní sadu – 19-0008 pro 450 mm a 650 mm, 19-0009 další možnosti el. zapojení: A, D, S, T, M, (M3 – pro 450, 650 mm) KÓD

POPIS

BARVA

19-0001

sada pro zavěšení 2000 mm, lanka 2 ks, kabel 4x 0,75 mm, kalíšek

19-0002

sada pro zavěšení 2000 mm, lanka 2 ks, kabel 5x 0,75 mm, kalíšek

19-0010

sada pro zavěšení 4000 mm, lanka 2 ks, kabel 4x 0,75 mm, kalíšek

19-0011

sada pro zavěšení 4000 mm, lanka 2 ks, kabel 5x 0,75 mm, kalíšek

19-0012

sada pro zavěšení 6000 mm, lanka 2 ks, kabel 4x 0,75 mm, kalíšek

19-0013

sada pro zavěšení 6000 mm, lanka 2 ks, kabel 5x 0,75 mm, kalíšek

19-0005

sada pro přisazení svítidel 19-501K-2021/39 – 40x40 mm

19-0006

sada pro přisazení svítidel 19-501K-2028/54 – 40x40 mm

19-0007

sada pro přisazení svítidel 19-501K-2035/49/80 – 40x40 mm

19-0008

odsazení kruhových svítidel

19-0009

odsazení čtvercových a kruhových svítidel

450 mm,

650 mm

37 242

30

30 30

370 mm


HALLA

PŘÍSLUŠENSTVÍ - RUNDO

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

34

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

13-0001

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0003

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0008

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0010

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0012

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0014

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0002

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0004

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0009

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0011

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0013

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0015

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

100

51

RUNDO / ELUMI

BARVA

ELUMI ELUMI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

l

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

13-200*-2014E

T16 2x 14W G5

600x180x55

96

13-200*-2024E

T16 2x 24W G5

600x180x55

96

13-200*-2021E

T16 2x 21W G5

900x180x55

96

13-200*-2028E

T16 2x 28W G5

1200x180x55

96

13-200*-2035E

T16 2x 35W G5

1500x180x55

96

13-200*-2039E

T16 2x 39W G5

900x180x55

96

13-200*-2049E

T16 2x 49W G5

1500x180x55

96

13-200*-2054E

T16 2x 54W G5

1200x180x55

96

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012 nebo 13-0014 další možnosti el. zapojení: EI, A, S, D, T, (M, M3 mimo 14, 24W)


52 ELUMI

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

ELUMI

CERTIFIKAČNÍ ZNAČKY

POPIS MONTÁŽ

MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

13-200*-4014E

ROZMĚR l/w/h (mm)

STR. KAT.

T16 4x 14W G5

600x600x55

96

13-200*-4021E

T16 4x 21W G5

900x900x55

96

13-200*-4024E

T16 4x 24W G5

600x600x55

96

13-200*-4039E

T16 4x 39W G5

900x900x55

96

13-200*-6021E

T16 6x 21W G5

900x900x55

96

13-200*-6039E

T16 6x 39W G5

900x900x55

96

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem 13-240*-1040E

340x340x55

96

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012 nebo 13-0014 další možnosti el. zapojení: A, S, D, T, M, M3

TC-F 2x 24W 2G10

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem ELUMI

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012 nebo 13-0014 další možnosti el. zapojení: EI, A, S, D, T, M, M3

T16-R 1x 40W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem 13-240*-2024E

BARVA

340x340x55

96

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012 nebo 13-0014

NÁKRES

CERTIFIKAČNÍ ZNAČKY

POPIS MONTÁŽ

MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

13-250*-1022E

T16-R 1x 22W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem 13-250*-1040E

ELUMI

STR. KAT. 96

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004, 13-0009, 13-0011, 13-0013 nebo 13-0015 další možnosti el. zapojení: A, S, D, T 370x55

96

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004, 13-0009, 13-0011, 13-0013 nebo 13-0015 další možnosti el. zapojení: A, S, D, T, M, M3

T16-R 1x 22W 2GX13; T16-R 1x 40W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

ROZMĚR /h (mm) 310x55

T16-R 1x 40W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem 13-250*-1V1UE

BARVA

370x55

96

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004, 13-0009, 13-0011, 13-0013 nebo 13-0015 další možnosti el. zapojení: A, D, T

NÁKRES

CERTIFIKAČNÍ ZNAČKY

POPIS MONTÁŽ

MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

13-30*K-1014E

T16 1x 14W G5

600x80x46

96

13-30*K-1024E

T16 1x 24W G5

600x80x46

96

13-30*K-2014E

T16 2x 14W G5

600x120x46

96

13-30*K-2024E

T16 2x 24W G5

600x120x46

96

* = 0 svítidlo přímé * = 1 svítidlo přímo-nepřímé další možnosti el. zapojení: EI, A, D, S, T


HALLA

PRŮVODCE SVĚTLEM 2016/2017

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

TECHNICKÁ SPECIFIKACE

BARVA

53

ELUMI

ROZMĚR l/w/h (mm)

STR. KAT.

13-30*K-1021E

T16 1x 21W G5

900x80x46

96

13-30*K-1028E

T16 1x 28W G5

1200x80x46

96

13-30*K-1035E

T16 1x 35W G5

1500x80x46

96

13-30*K-1039E

T16 1x 39W G5

900x120x46

96

13-30*K-1049E

T16 1x 49W G5

1500x120x46

96

13-30*K-1054E

T16 1x 54W G5

1200x80x46

96

13-30*K-2021E

T16 2x 21W G5

900x120x46

96

13-30*K-2028E

T16 2x 28W G5

1200x120x46

96

13-30*K-2035E

T16 2x 35W G5

1500x120x46

96

13-30*K-2039E

T16 2x 39W G5

900x120x46

96

13-30*K-2049E

T16 2x 49W G5

1500x120x46

96

13-30*K-2054E

T16 2x 54W G5

1200x120x46

96

* = 0 svítidlo přímé * = 1 svítidlo přímo-nepřímé další možnosti el. zapojení: EI, A, S, D, T, M, M3 ELUMI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

ROZMĚR l/w/h (mm)

STR. KAT.

13-501*-4014E

T16 4x 14W G5

600x600x55

96

13-501*-4021E

T16 4x 21W G5

900x900x55

96

13-501*-4024E

T16 4x 24W G5

600x600x55

96

13-501*-4039E

T16 4x 39W G5

900x900x55

96

13-501*-6021E

T16 6x 21W G5

900x900x55

96

13-501*-6039E

T16 6x 39W G5

900x900x55

96

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem ELUMI

BARVA

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: EI, A, S, D, T, M, M3

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

13-511*-2021E

T16 2x 21W G5

900x180x46

96

13-511*-2028E

T16 2x 28W G5

1200x180x46

96

13-511*-2035E

T16 2x 35W G5

1500x180x46

96

13-511*-2039E

T16 2x 39W G5

900x180x46

96

13-511*-2049E

T16 2x 49W G5

1500x180x46

96

13-511*-2054E

T16 2x 54W G5

1200x180x46

96

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: EI, A, S, D, T, M, M3


54

HALLA

ELUMI

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

ELUMI / HUGE

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

13-551*-1V1UE

T16-R 1x 22W 2GX13; T16-R 1x 40W 2GX13

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem PŘÍSLUŠENSTVÍ - ELUMI

NÁKRES

100

STR. KAT.

370x55

96

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: A, D, T KÓD

34

ROZMĚR /h (mm)

POPIS

BARVA

13-0001

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0003

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0008

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0010

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0012

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0014

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0002

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0004

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0009

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0011

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0013

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0015

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

HUGE HUGE

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

14-200*-4014E

T16 4x 14W G5

600x600x129

100

14-200*-4024E

T16 4x 24W G5

600x600x129

100

14-200*-6021E

T16 6x 21W G5

900x900x129

100

14-200*-6039E

T16 6x 39W G5

900x900x129

100

14-200*-8028E

T16 8x 28W G5

1200x1200x129

100

14-200*-8054E

T16 8x 54W G5

1200x1200x129

100

14-200K-1080EI

T16 10x 35W/49W/80W G5

1500x1500x129

100

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003 další možnosti el. zapojení: EI, A, S, D, T, M, M3


HALLA

HUGE

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

POPIS MONTÁŽ

55

HUGE

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

14-250*-1060E

T16-R 1x 60W 2GX13

BARVA

ROZMĚR /h (mm)

STR. KAT.

450x129

100

450x129

100

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004 další možnosti el. zapojení: D, M, M3 14-250*-1U1WE

T16-R 1x 22W 2GX13; T16-R 1x 60W 2GX13

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004 14-260*-4022E

T16-R 4x 22W 2GX13

650x129

100

14-260*-4E2JE

T16 4x 24W G5; TC-L 2x 24W 2G11

650x129

100

pro zavěšení je nutno objednat montážní sadu – 13-0002, 13-0004, 13-0009, 13-0011, 13-0013, 13-0015 další možnosti el. zapojení: A, D, S, T, M, M3 14-270*-4C4DE

T16 4x 14W G5; T16 4x 21W G5

950x129

100

14-270*-4E4FE

T16 4x 24W G5; T16 4x 39W G5

950x129

100

14-280*-10HEE

T16 4x 14W G5; T16 4x 21W G5; T16 2x 28W G5

1240x129

100

14-280*-10HOE

T16 4x 24W G5; T16 4x 39W G5; T16 2x 54W G5

1240x129

100

14-290K-12HOEI

T16 8x 28W/54W G5; T16 2x 21W/39W G5; T16 4x 14W/24W G5

1500x129

100

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem HUGE

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012, 13-0014 další možnosti el. zapojení: A, D, S, T, M, M3

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

14-551*-1060E

T16-R 1x 60W 2GX13

BARVA

ROZMĚR /h (mm)

STR. KAT.

450x129

100

450x129

100

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: A, D, T, M, M3 14-551*-1U1WE

T16-R 1x 22W 2GX13; T16-R 1x 60W 2GX13

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku 14-561*-4022E

T16-R 4x 22W 2GX13

650x129

100

14-561*-4E2JE

T16 4x 24W G5; TC-L 2x 24W 2G11

650x129

100

14-571*-4C4DE

T16 4x 14W G5; T16 4x 21W G5

950x129

100

14-571*-4E4FE

T16 4x 24W G5; T16 4x 39W G5

950x129

100

14-581*-10HEE

T16 4x 14W G5; T16 4x 21W G5; T16 2x 28W G5

1240x129

100

14-581*-10HOE

T16 4x 24W G5; T16 4x 39W G5; T16 2x 54W G5

1240x129

100

14-591K-12HEE

T16 8x 28W G5; T16 2x 21W G5; T16 4x 14W G5

1500x129

100

14-591K-12HOE

T16 8x 54W G5; T16 2x 39W G5; T16 4x 24W G5

1500x129

100

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: EI, A, S, D, T, M, M3


56

HALLA

PŘÍSLUŠENSTVÍ - HUGE

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

34

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

13-0001

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0003

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0008

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0010

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0012

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0014

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0002

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0004

sada pro zavěšení 2000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0009

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0011

sada pro zavěšení 4000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

13-0013

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 4x 0,75 mm, kalíšek

13-0015

sada pro zavěšení 6000 mm, lanka 3 ks, kabel 5x 0,75 mm, kalíšek

14-0004

sada pro zavěšení 2000 mm, lanka 8 ks, kabel 4x 0,75 mm, kalíšek

14-0007

sada pro zavěšení 2000 mm, lanka 8 ks, kabel 5x 0,75 mm, kalíšek

14-0005

sada pro zavěšení 4000 mm, lanka 8 ks, kabel 4x 0,75 mm, kalíšek

14-0008

sada pro zavěšení 4000 mm, lanka 8 ks, kabel 5x 0,75 mm, kalíšek

14-0006

sada pro zavěšení 6000 mm, lanka 8 ks, kabel 4x 0,75 mm, kalíšek

14-0009

sada pro zavěšení 6000 mm, lanka 8 ks, kabel 5x 0,75 mm, kalíšek

100

HUGE / ALUMO

BARVA

ALUMO ALUMO

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

03-570K-4024E

T16 4x 24W G5

600x600x90

105

03-570K-4039E

T16 4x 39W G5

900x900x90

105

03-571K-2B2FE

T16 2x 24W G5; T16 2x 54W G5

1200x600x90

105

dodáváno včetně závěsů 2000 mm, přívodního vodiče a stropního kalíšku další možnosti el. zapojení: A, D, T, M, (M3 – 4x 39W)

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.


HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

57

ZULI / LUNCI

ZULI ZULI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

PŘÍSLUŠENSTVÍ - ZULI

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

12-551*-2028E

T16 2x 28W G5

1234x170x50

106

12-551*-2054E

T16 2x 54W G5

1234x170x50

106

12-551*-2035E

T16 2x 35W G5

1534x170x50

106

12-551*-2049E

T16 2x 49W G5

1534x170x50

106

12-551*-2080E

T16 2x 80W G5

1534x170x50

106

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku pro přímou variantu svítidla je nutné objednat odrazný reflektor další možnosti el. zapojení: EI, A, S, D, T, P, M, M3

* = A leštěná parabolická mřížka standardní * = E leštěná parabolická mřížka pro vysokou účinnost

NÁKRES

KÓD

POPIS

12-0001

odrazný reflektor pro přímou variantu svítidla 28W, 54W

12-0002

odrazný reflektor pro přímou variantu svítidla 35W, 49W, 80W

12-0011

lesklý reflektor Al 28/54W

12-0012

lesklý reflektor Al 35/49/80W

BARVA

LUNCI LUNCI

NÁKRES

POPIS MONTÁŽ

46

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

180

VYZAŘOVÁNÍ

180

ENERGETICKÁ TŘÍDA A+, A

I

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

13-210A-1028E

T16 1x 28W G5

1200x180x46

108

13-210A-1035E

T16 1x 35W G5

1500x180x46

108

13-210A-1049E

T16 1x 49W G5

1500x180x46

108

13-210A-1054E

T16 1x 54W G5

1200x180x46

108

13-210A-1080E

T16 1x 80W G5

1500x180x46

108

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012 nebo 13-0014 13-210A-1028E, ** poslední dvě písmena produktového kódu určují barvu profilu (E, W, B) a barvu plexi (W, B) další možnosti el. zapojení: EI, A, S, D, T, M, M3

ROZMĚR l/w/h (mm)

STR. KAT.


58 LUNCI

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

LUNCI

CERTIFIKAČNÍ ZNAČKY

POPIS

NÁKRES

MONTÁŽ

46

MATERIÁL hliník

180

VYZAŘOVÁNÍ

180

ENERGETICKÁ TŘÍDA A+, A

I

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

13-210A-2028E

T16 2x 28W G5

1200x180x46

108

13-210A-2035E

T16 2x 35W G5

1500x180x46

108

13-210A-2049E

T16 2x 49W G5

1500x180x46

108

13-210A-2054E

T16 2x 54W G5

1200x180x46

108

13-210A-2080E

T16 2x 80W G5

1500x180x46

108

pro zavěšení je nutno objednat montážní sadu – 13-0001, 13-0003, 13-0008, 13-0010, 13-0012 nebo 13-0014 13-210A-2028E, ** poslední dvě písmena produktového kódu určují barvu profilu (E, W, B) a barvu plexi (W, B) další možnosti el. zapojení: EI, A, S, D, T, M, M3 LUNCI

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

46

VYZAŘOVÁNÍ

180

ENERGETICKÁ TŘÍDA A+, A

180 I

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

13-511A-1028E

T16 1x 28W G5

1200x180x46

108

13-511A-1035E

T16 1x 35W G5

1500x180x46

108

13-511A-1049E

T16 1x 49W G5

1500x180x46

108

13-511A-1054E

T16 1x 54W G5

1200x180x46

108

13-511A-1080E

T16 1x 80W G5

1500x180x46

108

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku 13-511A-1028E, ** poslední dvě písmena produktového kódu určují barvu profilu (E, W, B) a barvu plexi (W, B) další možnosti el. zapojení: EI, A, S, D, T, M, M3 LUNCI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

46

VYZAŘOVÁNÍ

180

ENERGETICKÁ TŘÍDA A+, A

180 I

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

13-511A-2028E

T16 2x 28W G5

1200x180x46

108

13-511A-2035E

T16 2x 35W G5

1500x180x46

108

13-511A-2049E

T16 2x 49W G5

1500x180x46

108

13-511A-2054E

T16 2x 54W G5

1200x180x46

108

13-511A-2080E

T16 2x 80W G5

1500x180x46

108

dodáváno včetně závěsu 2000 mm, přívodního vodiče a stropního kalíšku 13-511A-2028E, ** poslední dvě písmena produktového kódu určují barvu profilu (E, W, B) a barvu plexi (W, B) další možnosti el. zapojení: EI, A, S, D, T, M, M3

ROZMĚR l/w/h (mm)

STR. KAT.


HALLA

PŘÍSLUŠENSTVÍ - LUNCI

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

13-0001

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0003

sada pro zavěšení 2000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0008

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0010

sada pro zavěšení 4000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0012

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 4x 0,75 mm, kalíšek

13-0014

sada pro zavěšení 6000 mm, lanka 4 ks, kabel 5x 0,75 mm, kalíšek

13-0005

spodní plexisklo pro svítidlo 28W nebo 54W

13-0006

spodní plexisklo pro svítidlo 35W, 49W nebo 80W

13-0007

spojovací díl pro 13-511A-…

59

LUNCI / SURA

BARVA

SURA SURA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

02-551*-2024EI-P

T16 2x 14/24W G5

620x79x146

112

02-551*-2039EI-P

T16 2x 21/39W G5

920x79x146

112

02-551*-2054EI-P

T16 2x 28/54W G5

1220x79x146

112

02-551*-2080EI-P

T16 2x 35/49/80W G5

1520x79x146

112

02-561*-4039EI-P

T16 2x 21/39W G5

1840x79x146

112

02-561*-4054EI-P

T16 2x 28/54W G5

2440x79x146

112

02-561*-4080EI-P

T16 2x 35/49/80W G5

3040x79x146

112

* = A leštená parabolická mřížka standardní * = E leštená parabolická mřížka pro vysokou účinnost SURA

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: A, S, D, T, M, M3

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová průběžná 02-A00K-2024EI-P

T16 2x 14/24W G5

578x79x146

112

02-A00K-2039EI-P

T16 2x 21/39W G5

878x79x146

112


60

HALLA

SURA

PRŮVODCE SVĚTLEM 2016/2017

KÓD SVÍTIDLA

TECHNICKÁ SPECIFIKACE

SVĚTELNÝ ZDROJ

BARVA

SURA

ROZMĚR l/w/h (mm)

STR. KAT.

02-A00K-2054EI-P

T16 2x 28/54W G5

1178x79x146

112

02-A00K-2080EI-P

T16 2x 35/49/80W G5

1478x79x146

112

02-A00K-4039EI-P

T16 4x 21/39W G5

1656x79x146

112

02-A00K-4054EI-P

T16 4x 28/54W G5

2256x79x146

112

02-A00K-4080EI-P

T16 4x 35/49/80W G5

2856x79x146

112

s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: A, S, D, T, M, M3 SURA

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla systémová průběžná 02-A01K-2024EI-P

T16 2x 14/24W G5

478x79x146

112

02-A01K-2039EI-P

T16 2x 21/39W G5

778x79x146

112

02-A01K-2054EI-P

T16 2x 28/54W G5

1078x79x146

112

02-A01K-2080EI-P

T16 2x 35/49/80W G5

1378x79x146

112

02-A01K-4039EI-P

T16 4x 21/39W G5

1556x79x146

112

02-A01K-4054EI-P

T16 4x 28/54W G5

2156x79x146

112

02-A01K-4080EI-P

T16 4x 35/49/80W G5

2756x79x146

112

koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: A, S, D, T, M, M3 SURA

POPIS

NÁKRES

MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

02-552V-1024EI-P

T16 2x 14/24W G5

620x79x146

112

02-552V-1039EI-P

T16 2x 21/39W G5

920x79x146

112

02-552V-1054EI-P

T16 2x 28/54W G5

1220x79x146

112

02-552V-1080EI-P

T16 2x 35/49/80W G5

1520x79x146

112

svítidla systémová průbežná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: E, A, S, D, T PŘÍSLUŠENSTVÍ - SURA

NÁKRES

KÓD

POPIS

02-0001, E

tubus 1000 mm

BARVA


HALLA

PŘÍSLUŠENSTVÍ - SURA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

02-0002

spoj přímý, sada obsahuje 4 ks pro spojení dvou svítidel 02-551...

02-0020

spoj přímý, pro spojení dvou svítidel 02-A0*K

02-0003

spoj L

02-0004

spoj T

02-0005

spoj X

02-0006

koncovka pro systémová svítidla

02-0007

lankový závěs 2000 mm, 1 lanko – 1 ks

02-0018

lankový závěs 4000 mm, 1 lanko – 1 ks

02-0019

lankový závěs 6000 mm, 1 lanko – 1 ks

02-0017

nástěnný úchyt pro svítidla 02-5x – 1 ks

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0064

průhledný kabel 5x 0,75 mm, 6000 mm

30-0062

stropní kalíšek

61

SURA

BARVA


125


62

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

SAZA

SAZA SAZA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

03-050*-1014E

T16 1x 14W G5

620x104x91

114

03-050*-1021E

T16 1x 21W G5

920x104x91

114

03-050*-1024E

T16 1x 24W G5

620x104x91

114

03-050*-1028E

T16 1x 28W G5

1220x104x91

114

03-050*-1035E

T16 1x 35W G5

1520x104x91

114

03-050*-1039E

T16 1x 39W G5

920x104x91

114

03-050*-1049E

T16 1x 49W G5

1520x104x91

114

03-050*-1054E

T16 1x 54W G5

1220x104x91

114

03-050*-1080E

T16 1x 80W G5

1520x104x91

114

03-060*-2021E

T16 2x 21W G5

1840x104x91

114

03-060*-2028E

T16 2x 28W G5

2440x104x91

114

03-060*-2035E

T16 2x 35W G5

3040x104x91

114

03-060*-2039E

T16 2x 39W G5

1840x104x91

114

03-060*-2049E

T16 2x 49W G5

3040x104x91

114

03-060*-2054E

T16 2x 54W G5

2440x104x91

114

03-060*-2080E

T16 2x 80W G5

3040x104x91

114

* = A leštěná parabolické mřížka standardní * = E leštěná parabolická mřížka pro vysokou účinnost svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: EI, A, S, D, T, M, (M3 – mimo 14, 24W) SAZA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

03-050D-1014E

T16 1x 14W G5

620x104x91

114

03-050D-1021E

T16 1x 21W G5

920x104x91

114

03-050D-1024E

T16 1x 24W G5

620x104x91

114

03-050D-1028E

T16 1x 28W G5

1220x104x91

114

03-050D-1035E

T16 1x 35W G5

1520x104x91

114

03-050D-1039E

T16 1x 39W G5

920x104x91

114

03-050D-1049E

T16 1x 49W G5

1520x104x91

114

03-050D-1054E

T16 1x 54W G5

1220x104x91

114

03-050D-1080E

T16 1x 80W G5

1520x104x91

114

03-060D-2021E

T16 2x 21W G5

1840x104x91

114

03-060D-2028E

T16 2x 28W G5

2440x104x91

114


HALLA

PRŮVODCE SVĚTLEM 2016/2017

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

TECHNICKÁ SPECIFIKACE

BARVA

SAZA

ROZMĚR l/w/h (mm)

63 STR. KAT.

03-060D-2035E

T16 2x 35W G5

3040x104x91

114

03-060D-2039E

T16 2x 39W G5

1840x104x91

114

03-060D-2049E

T16 2x 49W G5

3040x104x91

114

03-060D-2054E

T16 2x 54W G5

2440x104x91

114

03-060D-2080E

T16 2x 80W G5

3040x104x91

114

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: EI, A, S, D, T, M, (M3 – mimo 14, 24W) SAZA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

03-550*-1014E-P

T16 1x 14W G5

620x79x90

114

03-550*-1021E-P

T16 1x 21W G5

920x79x90

114

03-550*-1024E-P

T16 1x 24W G5

620x79x90

114

03-550*-1028E-P

T16 1x 28W G5

1220x79x90

114

03-550*-1035E-P

T16 1x 35W G5

1520x79x90

114

03-550*-1039E-P

T16 1x 39W G5

920x79x90

114

03-550*-1049E-P

T16 1x 49W G5

1520x79x90

114

03-550*-1054E-P

T16 1x 54W G5

1220x79x90

114

03-550*-1080E-P

T16 1x 80W G5

1520x79x90

114

03-560*-2021E-P

T16 2x 21W G5

1840x79x90

114

03-560*-2028E-P

T16 2x 28W G5

2440x79x90

114

03-560*-2035E-P

T16 2x 35W G5

3040x79x90

114

03-560*-2039E-P

T16 2x 39W G5

1840x79x90

114

03-560*-2049E-P

T16 2x 49W G5

3040x79x90

114

03-560*-2054E-P

T16 2x 54W G5

2440x79x90

114

03-560*-2080E-P

T16 2x 80W G5

3040x79x90

114

* = A leštěná parabolické mřížka standardní * = E leštěná parabolická mřížka pro vysokou účinnost svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: EI, A, S, D, T, M, (M3 – mimo 14, 24W) SAZA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

03-550D-1014E-P

T16 1x 14W G5

620x79x90

114

03-550D-1021E-P

T16 1x 21W G5

920x79x90

114

03-550D-1024E-P

T16 1x 24W G5

620x79x90

114

03-550D-1028E-P

T16 1x 28W G5

1220x79x90

114

03-550D-1035E-P

T16 1x 35W G5

1520x79x90

114


64

HALLA

SAZA

PRŮVODCE SVĚTLEM 2016/2017

KÓD SVÍTIDLA

TECHNICKÁ SPECIFIKACE

SVĚTELNÝ ZDROJ

BARVA

SAZA

ROZMĚR l/w/h (mm)

STR. KAT.

03-550D-1039E-P

T16 1x 39W G5

920x79x90

114

03-550D-1049E-P

T16 1x 49W G5

1520x79x90

114

03-550D-1054E-P

T16 1x 54W G5

1220x79x90

114

03-550D-1080E-P

T16 1x 80W G5

1520x79x90

114

03-560D-2021E-P

T16 2x 21W G5

1840x79x90

114

03-560D-2028E-P

T16 2x 28W G5

2440x79x90

114

03-560D-2035E-P

T16 2x 35W G5

3040x79x90

114

03-560D-2039E-P

T16 2x 39W G5

1840x79x90

114

03-560D-2049E-P

T16 2x 49W G5

3040x79x90

114

03-560D-2054E-P

T16 2x 54W G5

2440x79x90

114

03-560D-2080E-P

T16 2x 80W G5

3040x79x90

114

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: EI, A, S, D, T, M, (M3 – mimo 14, 24W) PŘÍSLUŠENSTVÍ - SAZA

NÁKRES

KÓD

POPIS

03-0001

tubus závěsný s hliníkovou krytkou 1000 mm

01-0003

spoj přímý, sada obsahuje 2 ks pro spojení dvou svítidel

03-0003

spoj L závěsný

03-0004

spoj T závěsný

03-0005

spoj X závěsný

03-0006

koncovka pro závěsná systémová svítidla

03-0007

lankový závěs 2000 mm, 1 lanko – 1 ks

03-0089

lankový závěs 4000 mm, 1 lanko – 1 ks

03-0090

lankový závěs 6000 mm, 1 lanko – 1 ks

BARVA


HALLA

PŘÍSLUŠENSTVÍ - SAZA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

03-0009

závěsný modul pro lištová svítidla, l = 620 mm

03-0010

závěsný modul pro lištová svítidla, l = 920 mm

03-0011

závěsný modul pro lištová svítidla, l = 1220 mm

03-0013

závěsný modul pro lištová svítidla, l = 1520 mm

03-0014

závěsný modul pro lištová svítidla, l = 1840 mm

03-0015

závěsný modul pro lištová svítidla, l = 2440 mm

03-0016

závěsný modul pro lištová svítidla, l = 3040 mm

03-0017

tubus vestavný s hliníkovou krytkou 1000 mm

03-0018

koncovka pro vestavná svítidla

03-0019

vestavný modul pro lištová svítidla, l = 620 mm

03-0020

vestavný modul pro lištová svítidla, l = 920 mm

03-0021

vestavný modul pro lištová svítidla, l = 1220 mm

03-0023

vestavný modul pro lištová svítidla, l = 1520 mm

03-0024

vestavný modul pro lištová svítidla, l = 1840 mm

03-0025

vestavný modul pro lištová svítidla, l = 2440 mm

03-0026

vestavný modul pro lištová svítidla, l = 3040 mm

03-0027

nástěnný úchyt pro svítidla 03-5x0 – 1 ks

03-0028

stropní úchyt pro svítidla 03-5x0 – 1 ks

03-0029

spoj L vestavný

03-0073

sada pro vestavbu závěsného profilu

65

SAZA

BARVA


66

HALLA

PŘÍSLUŠENSTVÍ - SAZA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0064

průhledný kabel 5x 0,75 mm, 6000 mm

30-0062

stropní kalíšek

SAZA / LINA

BARVA

LINA LINA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

03-A00H-1014E

T16 1x 14W G5

575x72x71

118

03-A00H-1021E

T16 1x 21W G5

875x72x71

118

03-A00H-1024E

T16 1x 24W G5

575x72x71

118

03-A00H-1028E

T16 1x 28W G5

1175x72x71

118

03-A00H-1035E

T16 1x 35W G5

1475x72x71

118

03-A00H-1039E

T16 1x 39W G5

875x72x71

118

03-A00H-1049E

T16 1x 49W G5

1475x72x71

118

03-A00H-1054E

T16 1x 54W G5

1175x72x71

118

03-A00H-1080E

T16 1x 80W G5

1475x72x71

118

03-A00H-2021E

T16 2x 21W G5

1650x72x71

118

03-A00H-2028E

T16 2x 28W G5

2250x72x71

118

03-A00H-2035E

T16 2x 35W G5

2850x72x71

118

03-A00H-2039E

T16 2x 39W G5

1650x72x71

118

03-A00H-2049E

T16 2x 49W G5

2850x72x71

118

03-A00H-2054E

T16 2x 54W G5

2250x72x71

118

03-A00H-2080E

T16 2x 80W G5

2850x72x71

118

koncovky, závěsy, stropní úchyty, nástěnné úchyty, napájecí vodiče, stropní kalíšky, spojky a profily je nutno objednat zvlášť další možnost el. zapojení: EI, A, S, D, T, (M lze od 1x 21/39W), (M3 – kromě 28/54W)


HALLA

LINA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

67

LINA

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla obsahují základní bílý reflektor 03-021*-2014E

T16 2x 14W G5

513x513x91

118

03-021*-2024E

T16 2x 24W G5

513x513x91

118

svítidla obsahují hliníkový vysoce odrazný, matný reflektor 03-051*-2014E

T16 2x 14W G5

513x513x91

118

03-051*-2024E

T16 2x 24W G5

513x513x91

118

svítící roh musí být z obou stran vždy napojen k systému překrývaných zdrojů další možnost el. zapojení: El, A, S, D, T

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem příslušenství k závěsným svítidlům s překrývanými zdroji LINA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

svítidla obsahují základní bílý reflektor 03-521*-2014E

T16 2x 14W G5

500x500x90

118

03-521*-2024E

T16 2x 24W G5

500x500x90

118

svítidla obsahují hliníkový vysoce odrazný, matný reflektor 03-551*-2014E

T16 2x 14W G5

500x500x90

118

03-551*-2024E

T16 2x 24W G5

500x500x90

118

svítící roh musí být z obou stran vždy napojen k systému překrývaných zdrojů další možnost el. zapojení: El, A, S, D, T

* = K svítidla s opálovým difuzorem * = I svítidla s mikroprismatickým optickým systémem příslušenství k závěsným svítidlům s překrývanými zdroji PŘÍSLUŠENSTVÍ - LINA

NÁKRES

KÓD

POPIS

samostatné profily

opálový difuzor je součástí profilu

03-0168

jednomodulový závěsný profil pro 14W a 24W, l = 578 mm

03-0130

jednomodulový závěsný profil pro 21W a 39W, l = 878 mm

03-0132

jednomodulový závěsný profil pro 28W a 54W, l = 1178 mm

03-0134

jednomodulový závěsný profil pro 35W, 49W a 80W, l = 1478 mm

03-0136

dvoumodulový závěsný profil pro 21W a 39W, l = 1656 mm

03-0138

dvoumodulový závěsný profil pro 28W a 54W, l = 2256 mm

03-0140

dvoumodulový závěsný profil pro 35W, 49W a 80W, l = 2856 mm

03-0142

třímodulový závěsný profil pro 21W a 39W, l = 2434 mm

03-0144

třímodulový závěsný profil pro 28W a 54W, l = 3334 mm

03-0146

třímodulový závěsný profil pro 35W, 49W a 80W, l = 4234 mm

BARVA


68

HALLA

PŘÍSLUŠENSTVÍ - LINA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

79

145 l

92

104 104

79

145 l

92

104 104

TECHNICKÁ SPECIFIKACE

LINA

KÓD

POPIS

průběžné profily

opálový difuzor je součástí profilu

03-0169

jednomodulový závěsný profil pro 14W a 24W, l = 478 mm

03-0131

jednomodulový závěsný profil pro 21W a 39W, l = 778 mm

03-0133

jednomodulový závěsný profil pro 28W a 54W, l = 1078 mm

03-0135

jednomodulový závěsný profil pro 35W, 49W a 80W, l = 1378 mm

03-0137

dvoumodulový závěsný profil pro 21W a 39W, l = 1556 mm

03-0139

dvoumodulový závěsný profil pro 28W a 54W, l = 2156 mm

03-0141

dvoumodulový závěsný profil pro 35W, 49W a 80W, l = 2756 mm

03-0143

třímodulový závěsný profil pro 21W a 39W, l = 2334 mm

03-0145

třímodulový závěsný profil pro 28W a 54W, l = 3234 mm

03-0147

třímodulový závěsný profil pro 35W, 49W a 80W, l = 4134 mm

samostatné profily

opálový difuzor je součástí profilu

03-0170

jednomodulový vestavný profil pro 14W a 24W, l = 578 mm

03-0148

jednomodulový vestavný profil pro 21W a 39W, l = 878 mm

03-0150

jednomodulový vestavný profil pro 28W a 54W, l = 1178 mm

03-0152

jednomodulový vestavný profil pro 35W, 49W a 80W, l = 1478 mm

03-0154

dvoumodulový vestavný profil pro 21W a 39W, l = 1656 mm

03-0156

dvoumodulový vestavný profil pro 28W a 54W, l = 2256 mm

03-0158

dvoumodulový vestavný profil pro 35W, 49W a 80W, l = 2856 mm

03-0160

třímodulový vestavný profil pro 21W a 39W, l = 2434 mm

03-0162

třímodulový vestavný profil pro 28W a 54W, l = 3334 mm

03-0164

třímodulový vestavný profil pro 35W, 49W a 80W, l = 4234 mm

průběžné profily

opálový difuzor je součástí profilu

03-0171

jednomodulový vestavný profil pro 14W a 24W, l = 478 mm

03-0149

jednomodulový vestavný profil pro 21W a 39W, l = 778 mm

03-0151

jednomodulový vestavný profil pro 28W a 54W, l = 1078 mm

03-0153

jednomodulový vestavný profil pro 35W, 49W a 80W, l = 1378 mm

03-0155

dvoumodulový vestavný profil pro 21W a 39W, l = 1556 mm

03-0157

dvoumodulový vestavný profil pro 28W a 54W, l = 2156 mm

03-0159

dvoumodulový vestavný profil pro 35W, 49W a 80W, l = 2756 mm

03-0161

třímodulový vestavný profil pro 21W a 39W, l = 2334 mm

03-0163

třímodulový vestavný profil pro 28W a 54W, l = 3234 mm

03-0165

třímodulový vestavný profil pro 35W, 49W a 80W, l = 4134 mm

samostatné profily

mikroprismatický optický systém je součástí profilu

03-0268

jednomodulový závěsný profil pro 14W a 24W, l = 578 mm

03-0230

jednomodulový závěsný profil pro 21W a 39W, l = 878 mm

03-0232

jednomodulový závěsný profil pro 28W a 54W, l = 1178 mm

03-0234

jednomodulový závěsný profil pro 35W, 49W a 80W, l = 1478 mm

03-0236

dvoumodulový závěsný profil pro 21W a 39W, l = 1656 mm

03-0238

dvoumodulový závěsný profil pro 28W a 54W, l = 2256 mm

03-0240

dvoumodulový závěsný profil pro 35W, 49W a 80W, l = 2856 mm

průběžné profily

mikroprismatický optický systém je součástí profilu

03-0269

jednomodulový závěsný profil pro 14W a 24W, l = 478 mm

03-0231

jednomodulový závěsný profil pro 21W a 39W, l = 778 mm

03-0233

jednomodulový závěsný profil pro 28W a 54W, l = 1078 mm

03-0235

jednomodulový závěsný profil pro 35W, 49W a 80W, l = 1378 mm

03-0237

dvoumodulový závěsný profil pro 21W a 39W, l = 1556 mm

03-0239

dvoumodulový závěsný profil pro 28W a 54W, l = 2156 mm

03-0241

dvoumodulový závěsný profil pro 35W, 49W a 80W, l = 2756 mm

BARVA


HALLA

PŘÍSLUŠENSTVÍ - LINA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES 79

145 l

92

104 104

79

145 l

92

104 104

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

69

LINA

samostatné profily

mikroprismatický optický systém je součástí profilu

03-0270

jednomodulový vestavný profil pro 14W a 24W, l = 578 mm

03-0248

jednomodulový vestavný profil pro 21W a 39W, l = 878 mm

03-0250

jednomodulový vestavný profil pro 28W a 54W, l = 1178 mm

03-0252

jednomodulový vestavný profil pro 35W, 49W a 80W, l = 1478 mm

03-0254

dvoumodulový vestavný profil pro 21W a 39W, l = 1656 mm

03-0256

dvoumodulový vestavný profil pro 28W a 54W, l = 2256 mm

03-0258

dvoumodulový vestavný profil pro 35W, 49W a 80W, l = 2856 mm

průběžné profily

mikroprismatický optický systém je součástí profilu

03-0271

jednomodulový vestavný profil pro 14W a 24W, l = 478 mm

03-0249

jednomodulový vestavný profil pro 21W a 39W, l = 778 mm

03-0251

jednomodulový vestavný profil pro 28W a 54W, l = 1078 mm

03-0253

jednomodulový vestavný profil pro 35W, 49W a 80W, l = 1378 mm

03-0255

dvoumodulový vestavný profil pro 21W a 39W, l = 1556 mm

03-0257

dvoumodulový vestavný profil pro 28W a 54W, l = 2156 mm

03-0259

dvoumodulový vestavný profil pro 35W, 49W a 80W, l = 2756 mm

03-0001

tubus závěsný s hliníkovou krytkou 1000 mm

03-0166

tubus závěsný s opálovým difuzorem 1000 mm

03-0087

tubus závěsný s mikroprismatickým optickým systémem 1000 mm

03-0086

spoj přímý

03-0003

spoj L závěsný

03-0004

spoj T závěsný

03-0005

spoj X závěsný

03-0006

koncovka pro závěsná systémová svítidla

03-0007

lankový závěs 2000 mm, 1 lanko – 1 ks

03-0089

lankový záves 4000 mm, 1 lanko – 1 ks

03-0090

lankový záves 6000 mm, 1 lanko – 1 ks

BARVA


70

HALLA

PŘÍSLUŠENSTVÍ - LINA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

15

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

03-0072

dilatační krytka ke koncovce

03-0027

nástěnný úchyt pro svítidla 03-5x0 – 1 ks

03-0028

stropní úchyt pro svítidla 03-5x0 – 1 ks

30-0051

průhledný kabel 3× 0,75 mm, 1000 mm

30-0053

průhledný kabel 3× 0,75 mm, 2000 mm

30-0052

průhledný kabel 4× 0,75 mm, 1000 mm

30-0054

průhledný kabel 4× 0,75 mm, 2000 mm

30-0060

průhledný kabel 5× 0,75 mm, 1000 mm

30-0061

průhledný kabel 5× 0,75 mm, 2000 mm

30-0063

průhledný kabel 5× 0,75 mm, 4000 mm

30-0063

průhledný kabel 5× 0,75 mm, 6000 mm

30-0062

stropní kalíšek

03-0009

závěsný modul pro lištová svítidla, l = 620 mm

03-0010

závěsný modul pro lištová svítidla, l = 920 mm

03-0011

závěsný modul pro lištová svítidla, l = 1220 mm

03-0013

závěsný modul pro lištová svítidla, l = 1520 mm

03-0014

závěsný modul pro lištová svítidla, l = 1840 mm

03-0015

závěsný modul pro lištová svítidla, l = 2440 mm

03-0016

závěsný modul pro lištová svítidla, l = 3040 mm

03-0017

tubus vestavný s hliníkovou krytkou 1000 mm

03-0167

tubus vestavný s opálovým difuzorem 1000 mm

03-0088

tubus vestavný s mikroprismatickým optickým systémem 1000 mm

03-0029

spoj L vestavný

03-0018

koncovka pro vestavná svítidla

LINA

BARVA


HALLA

PŘÍSLUŠENSTVÍ - LINA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

71

LINA / LUMIA

KÓD

POPIS

BARVA

03-0019

vestavný modul pro lištová svítidla, l = 620 mm

03-0020

vestavný modul pro lištová svítidla, l = 920 mm

03-0021

vestavný modul pro lištová svítidla, l = 1220 mm

03-0023

vestavný modul pro lištová svítidla, l = 1520 mm

03-0024

vestavný modul pro lištová svítidla, l = 1840 mm

03-0025

vestavný modul pro lištová svítidla, l = 2440 mm

03-0026

vestavný modul pro lištová svítidla, l = 3040 mm

03-0082

vysoce odrazný hliníkový reflektor pro 14W a 24W, l = 545 mm

03-0083

vysoce odrazný hliníkový reflektor pro 21W a 39W, l = 845 mm

03-0084

vysoce odrazný hliníkový reflektor pro 28W a 54W, l = 1145 mm

03-0085

vysoce odrazný hliníkový reflektor pro 35W, 49W a 80W, l = 1445 mm

03-0073

sada pro vestavbu závěsného profilu

LUMIA LUMIA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

10-55*∆-2014E-P

T16 2x 14W G5

720x230x36

122

10-55*∆-2021E-P

T16 2x 21W G5

1020x230x36

122

10-55*∆-2024E-P

T16 2x 24W G5

720x230x36

122

10-55*∆-2028E-P

T16 2x 28W G5

1320x230x36

122

10-55*∆-2035E-P

T16 2x 35W G5

1620x230x36

122

10-55*∆-2039E-P

T16 2x 39W G5

1020x230x36

122

10-55*∆-2049E-P

T16 2x 49W G5

1620x230x36

122

10-55*∆-2054E-P

T16 2x 54W G5

1320x230x36

122

* = 0 svítidla přímo svítící * = 1 svítidla přímo-nepřímo svítící ∆ = K svítidla s opálovým difzorem ∆ = I svítidla s mikroprismatickým optickým systémem

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnost el. zapojení: EI, A, S, D, T, M, M3


72

HALLA

LUMIA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

LUMIA

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

10-552N-2014E-P

T16 2x 14W G5

720x230x36

122

10-552N-2021E-P

T16 2x 21W G5

1020x230x36

122

10-552N-2024E-P

T16 2x 24W G5

720x230x36

122

10-552N-2028E-P

T16 2x 28W G5

1320x230x36

122

10-552N-2035E-P

T16 2x 35W G5

1620x230x36

122

10-552N-2039E-P

T16 2x 39W G5

1020x230x36

122

10-552N-2049E-P

T16 2x 49W G5

1620x230x36

122

10-552N-2054E-P

T16 2x 54W G5

1320x230x36

122

svítidla systémová průběžná – s otvorem pro napájecí vodič koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnosti el. zapojení: EI, A, S, D, T LUMIA

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

10-571*-2014E-P

T16 2x 14W G5

720x230x36

122

10-571*-2021E-P

T16 2x 21W G5

1020x230x36

122

10-571*-2024E-P

T16 2x 24W G5

720x230x36

122

10-571*-2028E-P

T16 2x 28W G5

1320x230x36

122

10-571*-2035E-P

T16 2x 35W G5

1620x230x36

122

10-571*-2039E-P

T16 2x 39W G5

1020x230x36

122

10-571*-2049E-P

T16 2x 49W G5

1620x230x36

122

10-571*-2054E-P

T16 2x 54W G5

1320x230x36

122

10-571*-2080E-P

T16 2x 80W G5

1620x230x36

122

* = A svítidla s parabolickou mřížkou * = E svítidla s parabolickou mřížkou s vyšší účinností

PŘÍSLUŠENSTVÍ - LUMIA

NÁKRES

ROZMĚR l/w/h (mm)

STR. KAT.

koncovky, závěsy, napájecí vodiče, stropní kalíšky a spojky systému je nutno objednat zvlášť další možnosti el. zapojení: EI, A, S, D, T, M, M3

KÓD

POPIS

10-0011

tubus 1000 mm

10-0002

přímá spojka tubusu – sada obsahuje 2 ks pro spojení dvou svítidel

BARVA


HALLA

PŘÍSLUŠENSTVÍ - LUMIA

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

73

LUMIA

KÓD

POPIS

10-0003

spojka „L“

10-0004

spojka „T“

10-0005

spojka „X“

10-0006

lankový závěs 2000 mm, „tvar Y“ – 1 ks

10-0016

lankový závěs 4000 mm, „tvar Y“ – 1 ks

10-0017

lankový závěs 6000 mm, „tvar Y“ – 1 ks

10-0007

koncovka profilu

10-0012

odrazný reflektor pro přímou variantu svítidla 14W, 24W

10-0013

odrazný reflektor pro přímou variantu svítidla 21W, 39W

10-0014

odrazný reflektor pro přímou variantu svítidla 28W, 54W

10-0015

odrazný reflektor pro přímou variantu svítidla 35W, 49W, 80W

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0064

průhledný kabel 5x 0,75 mm, 6000 mm

30-0062

stropní kalíšek

BARVA


74

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

VARI

VARI VARI

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plech

VYZAŘOVÁNÍ 250

KÓD SVÍTIDLA

186

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

20-52*∆-2014E

T16 2x 14W G5

635x250x60

126

20-52*∆-2021E

T16 2x 21W G5

935x250x60

126

20-52*∆-2024E

T16 2x 24W G5

635x250x60

126

20-52*∆-2028E

T16 2x 28W G5

1235x250x60

126

20-52*∆-2035E

T16 2x 35W G5

1535x250x60

126

20-52*∆-2039E

T16 2x 39W G5

935x250x60

126

20-52*∆-2049E

T16 2x 49W G5

1535x250x60

126

20-52*∆-2054E

T16 2x 54W G5

1235x250x60

126

20-52*∆-2080E

T16 2x 80W G5

1535x250x60

126

pro kompletní osvětlovací systém je nutné specifikovat nosné lišty, spojky, koncovky a závěs další možnosti el. zapojení: A, S, D, T, (M od 2x 21/39W, M3 od 2x28/54W)

*∆ = 0 svítidla přímo svítící *∆ = 1 svítidla přímo-nepřímo svítící *∆ = A svítidla s parabolickou mřížkou *∆ = E svítidla s parabolickou mřížkou s vyšší účinností VARI

ENERGETICKÁ TŘÍDA A+, A

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

20-52*K-2021E

T16 2x 21W G5

900x250x60

126

20-52*K-2028E

T16 2x 28W G5

1200x250x60

126

20-52*K-2035E

T16 2x 35W G5

1500x250x60

126

20-52*K-2039E

T16 2x 39W G5

900x250x60

126

20-52*K-2049E

T16 2x 49W G5

1500x250x60

126

20-52*K-2054E

T16 2x 54W G5

1200x250x60

126

* = 0 svítidla přímo svítící * = 1 svítidla přímo-nepřímo svítící

PŘÍSLUŠENSTVÍ - VARI

ENERGETICKÁ TŘÍDA A+, A

250

NÁKRES

pro kompletní osvětlovací systém je nutné specifikovat nosné lišty, spojky, koncovky a závěs další možnosti el. zapojení: A, S, D, T, (M od 2x 21/39W, M3 od 2x 28/54W)

KÓD

POPIS

20-0008

nosná lišta – pár

BARVA


HALLA

PŘÍSLUŠENSTVÍ - VARI

PRŮVODCE SVĚTLEM 2016/2017

NÁKRES

TECHNICKÁ SPECIFIKACE

KÓD

POPIS

20-0009

spoj 90° – 1 ks

20-0010

přímá spojka – pár

20-0011

distancní spojka k nosným lištám – 1 ks

20-0012

závěs 2000 mm – pár

20-0016

„U“ koncovka k nosným lištám – 1 ks

30-0051

průhledný kabel 3x 0,75 mm, 1000 mm

30-0052

průhledný kabel 4x 0,75 mm, 1000 mm

30-0060

průhledný kabel 5x 0,75 mm, 1000 mm

30-0053

průhledný kabel 3x 0,75 mm, 2000 mm

30-0054

průhledný kabel 4x 0,75 mm, 2000 mm

30-0061

průhledný kabel 5x 0,75 mm, 2000 mm

30-0063

průhledný kabel 5x 0,75 mm, 4000 mm

30-0064

průhledný kabel 5x 0,75 mm, 6000 mm

30-0062

stropní kalíšek

75

VARI / BURE

BARVA

BURE BURE

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plast

215

215

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR /h (mm)

STR. KAT.

svítidlo bez příslušenství 50-001P-1013E

TC-DEL 1x 13W G24q-1

230x105

136

50-001P-1018E

TC-DEL 1x 18W G24q-2

230x105

136

50-001P-2013E

TC-DEL 2x 13W G24q-1

230x105

136

50-001P-2018E

TC-DEL 2x 18W G24q-2

230x105

136

50-001P-2026E

TC-DEL 2x 26W G24q-3

230x105

136

50-001P-1026/32/42EI

TC-TEL 1x 26W/32W/42W GX24q3/q4

230x105

136

50-001P-2026/32/42EI

TC-TEL 2x 26W/32W/42W GX24q3/q4

230x105

136

další možnosti el. zapojení: A, D, S, T, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I


76

HALLA

BURE

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

NÁKRES

BURE

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL plast

215

215

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR /h (mm)

STR. KAT.

svítidlo upravené pro montáž příslušenství 50-005P-1013E

TC-DEL 1x 13W G24q-1

230x105

136

50-005P-1018E

TC-DEL 1x 18W G24q-2

230x105

136

50-005P-2013E

TC-DEL 2x 13W G24q-1

230x105

136

50-005P-2018E

TC-DEL 2x 18W G24q-2

230x105

136

50-005P-2026E

TC-DEL 2x 26W G24q-3

230x105

136

50-005P-1026/32/42EI

TC-TEL 1x 26W/32W/42W GX24q3/q4

230x105

136

50-005P-2026/32/42EI

TC-TEL 2x 26W/32W/42W GX24q3/q4

230x105

136

další možnosti el. zapojení: A, D, S, T, M, M3 stmívatelné, nouzové a varianty s odděleným předřadníkovým boxem: třída I

PŘÍSLUŠENSTVÍ - BURE

NÁKRES

KÓD

POPIS

50-050N

opálový plast. kryt; IP44

50-060N

čirý plast. kryt; IP44

50-070N

polomatný plast. kryt; IP44

pro svítidla 50-005P-xxxxx nesmí být použito pro svítidla 2x 32W a 2x 42W 50-020N

turborastr pro svítidla 50-005P-xxxxx

50-0019

pískované sklo o průměru 230 mm pro svítidla 50-005P-xxxxx

50-0020

příslušenství pro montáž svítidel do betonu pro svítidla max. 2x 26W

BARVA


HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

77

TORVE

TORVE TORVE

NÁKRES

POPIS MONTÁŽ

CERTIFIKAČNÍ ZNAČKY MATERIÁL hliník

VYZAŘOVÁNÍ

ENERGETICKÁ TŘÍDA A++, A+, A

KÓD SVÍTIDLA

SVĚTELNÝ ZDROJ

BARVA

ROZMĚR l/w/h (mm)

STR. KAT.

66-003L-2018E

TC-DEL 2x 18W G24q-2

240x240x155

138

66-003L-2026E

TC-DEL 2x 26W G24q-3

240x240x155

138

další možnost el. zapojení: A, S, D, T, M, M3 PŘÍSLUŠENSTVÍ - TORVE

NÁKRES

KÓD

POPIS

66-0001

pískované sklo

66-0002

opálové plexi

BARVA


78

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

SVĚTELNÉ ZDROJE

SVĚTELNÉ ZDROJE ZNAČENÍ

PATICE

NAPĚTÍ [V]

PŘÍKON [W]

PHILIPS

OSRAM

LINEÁRNÍ ZÁŘIVKY

T16

G5

PŘEDŘADNÍK

14 21

TL5 HE

FH

PŘEDŘADNÍK

24 39 49 54 80

TL5 HO

FQ

TL5 CIRCULAR

FC

28 35

T16

G5

T16-R

2GX13

PŘEDŘADNÍK

22 40 55 60

TC-DEL

G24q-1 G24q-2 G24q-3

PŘEDŘADNÍK

10,13 18 26

PL-C/4P

DULUX D/E

TC-TEL

GX24q-1 GX24q-2 GX24q-3 GX24q-4

PŘEDŘADNÍK

13 18 26,32 42

PL-T/4P

DULUX T/E

TC-F

2G10

PŘEDŘADNÍK

18 24 36

-

DULUX F

TC-L

2G11

PŘEDŘADNÍK

24 40 55

PL-L/4P

DULUX L

KOMPAKTNÍ ZÁŘIVKY

LED SVÍTIDLO

OLED SVÍTIDLO

TUNABLE WHITE

REALWHITE

REALCOLOUR

STRONGCOLOUR


HALLA

TECHNICKÁ SPECIFIKACE

PRŮVODCE SVĚTLEM 2016/2017

LINA - SESTAVENÍ SYSTÉMU

SESTAVENÍ SYSTÉMU

LINA POPIS

Systém se skládá z elektrického modulu, příslušného profilu a příslušenství. Systém svítidel se skládá vždy z jednoho samostatného profilu a několika průběžných profilů. Samostatný profil – slouží pro napájení soustavy. Průběžný profil – v každé sestavě může být několik těchto profilů. Slouží pro sestavení systému požadované délky.

1x/2x/3x samostatný profil koncovka 1x/2x/3x průběžný profil

svítící roh

spojka opálový difuzor elektrický modul

79


80

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

REJSTŘÍK

REJSTŘÍK

technická specifikace – LED SVÍTIDLA INLIO

1

UNDA

15

ALUMO

26

TRES

2

MILA

15

DELI

26

VIMA

3

STEP

17

LINA

28

IXYO

3

DRAMI

17

LUMIA

32

TULPI

4

OVILI

18

VARI

34

TORPI

5

FLOU

18

MOZA

36

TWIG

5

LEIRA

18

GATU

37

BENT

5

PURI

19

RAVO

39

INDI

6

KVADO

20

BASI

42

INDI+

10

RUNDO

21

TORVE

43

SANT

12

HUGE

24

ARBO

14

ROTAO

25

technická specifikace – ZÁŘIVKOVÁ SVÍTIDLA LEIRA

44

ALUMO

56

LUMIA

71

PURI

45

ZULI

57

VARI

74

KVADO

46

LUNCI

57

BURE

75

RUNDO

48

SURA

59

TORVE

77

ELUMI

51

SAZA

62

HUGE

54

LINA

66


HALLA

KÓD

PRŮVODCE SVĚTLEM 2016/2017

STRANA

KÓD

TECHNICKÁ SPECIFIKACE

STRANA

KÓD

STRANA

KÓD

81

REJSTŘÍK

STRANA

KÓD

STRANA

01-0003

27

02-551*-2080EI-P

59

03-0017

32

03-0142

67

03-0231

68

01-0007

27

02-552V-1024EI-P

60

03-0018

32

03-0143

68

03-0232

68

01-0008

27

02-552V-1039EI-P

60

03-0019

32

03-0144

67

03-0233

68

01-0009

28

02-552V-1054EI-P

60

03-0020

32

03-0145

68

03-0234

68

01-0010

28

02-552V-1080EI-P

60

03-0021

32

03-0146

67

03-0235

68

32

03-0147

68

03-0236

68

01-0011

28

02-561*-4039EI-P

59

03-0023

01-0012

27

02-561*-4054EI-P

59

03-0024

32

03-0148

68

03-0237

68

01-0013

28

02-561*-4080EI-P

59

03-0025

32

03-0149

68

03-0238

68

01-0014

28

02-A00K-2024EI-P

59

03-0026

32

03-0150

68

03-0239

68

01-0015

27

02-A00K-2039EI-P

59

03-0027

31

03-0151

68

03-0240

68

01-0016

27

02-A00K-2054EI-P

60

03-0028

31

03-0152

68

03-0241

68

01-0017

27

02-A00K-2080EI-P

60

03-0029

32

03-0153

68

03-0248

69

01-0018

27

02-A00K-4039EI-P

60

03-0072

31

03-0154

68

03-0249

69

01-050K-10GEE/840 (830)

26

02-A00K-4054EI-P

60

03-0073

65

03-0155

68

03-0250

69

01-050K-20GEE/840 (830)

26

02-A00K-4080EI-P

60

03-0082

71

03-0156

68

03-0251

69

01-050K-30GEE/840 (830)

26

02-A01K-2024EI-P

60

03-0083

71

03-0157

68

03-0252

69

01-050K-40GEE/840 (830)

26

02-A01K-2039EI-P

60

03-0084

71

03-0158

68

03-0253

69

01-500K-10GEE/840 (830)

27

02-A01K-2054EI-P

60

03-0085

71

03-0159

68

03-0254

69

68

03-0255

69

01-500K-20GEE/840 (830)

27

02-A01K-2080EI-P

60

03-0086

69

03-0160

01-500K-30GEE/840 (830)

27

02-A01K-4039EI-P

60

03-0087

69

03-0161

68

03-0256

69

01-500K-40GEE/840 (830)

27

02-A01K-4054EI-P

60

03-0088

70

03-0162

68

03-0257

69

02-0001

60

02-A01K-4080EI-P

60

03-0089

64

03-0163

68

03-0258

69

02-0002

61

03-0001

31

03-0090

64

03-0164

68

03-0259

69

02-0003

61

03-0003

31

03-0130

67

03-0165

68

03-0268

68

02-0004

61

03-0004

31

03-0131

68

03-0166

31

03-0269

68

02-0005

61

03-0005

31

03-0132

67

03-0167

32

03-0270

69

02-0006

61

03-0006

31

03-0133

68

03-0168

67

03-0271

69

02-0007

61

03-0007

31

03-0134

67

03-0169

68

03-050*-1014E

62

02-0017

61

03-0009

32

03-0135

68

03-0170

68

03-050*-1021E

62

02-0018

61

03-0010

32

03-0136

67

03-0171

68

03-050*-1024E

62

02-0019

61

03-0011

32

03-0137

68

03-020*-20GEE/840 (830)

29

03-050*-1028E

62 62

02-0020

61

03-0013

32

03-0138

67

03-021*-2014E

67

03-050*-1035E

02-551*-2024EI-P

59

03-0014

32

03-0139

68

03-021*-2024E

67

03-050*-1039E

62

02-551*-2039EI-P

59

03-0015

32

03-0140

67

03-022*-20GGE/840 (830)

29

03-050*-1049E

62

02-551*-2054EI-P

59

03-0016

32

03-0141

68

03-0230

68

03-050*-1054E

62


82

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

REJSTŘÍK

REJSTŘÍK

KÓD

STRANA

KÓD

STRANA

KÓD

STRANA

KÓD

STRANA

KÓD

STRANA

03-050*-1080E

62

03-560*-2035E-P

63

03-550*-20GFQ/TC

30

03-570K-4039E

56

10-0016

33

03-060*-2021E

62

03-560*-2039E-P

63

03-550*-25GEE/840 (830)

30

03-570K-40GEE/840 (830)

26

10-0017

33

03-060*-2028E

62

03-560*-2049E-P

63

03-550*-25GFQ/TC

30

03-570K-60GEE/840 (830)

26

100-501K-50GDTD/840 (830)

15

03-060*-2035E

62

03-560*-2054E-P

63

03-550*-30GEE/840 (830)

30

03-571K-2B2FE

56

100-511K-50GDTD/840 (830)

15

03-060*-2039E

62

03-560*-2080E-P

63

03-550*-30GFQ/TC

30

03-571K-60GEE/840 (830)

26

101-0001

16

30

03-A00H-1014E

66

101-0002

16

03-060*-2049E

62

03-050*-10GEE/840 (830)

29

03-550*-35GEE/840 (830)

03-060*-2054E

62

03-050*-15GEE/840 (830)

29

03-550*-35GFQ/TC

30

03-A00H-1021E

66

101-0003

16

03-060*-2080E

62

03-050*-15GFQ/TC

29

03-550*-40GEE/840 (830)

30

03-A00H-1024E

66

101-0004

16

03-050D-1014E

62

03-050*-20GEE/840 (830)

29

03-550*-40GFQ/TC

30

03-A00H-1028E

66

101-0005

16

03-050D-1021E

62

03-050*-20GFQ/TC

29

03-550D-1014E-P

63

03-A00H-1035E

66

101-0006

16

03-050D-1024E

62

03-050*-25GEE/840 (830)

29

03-550D-1021E-P

63

03-A00H-1039E

66

101-0007

16

03-050D-1028E

62

03-050*-25GFQ/TC

29

03-550D-1024E-P

63

03-A00H-1049E

66

101-0008

16

03-050D-1035E

62

03-050*-30GEE/840 (830)

29

03-550D-1028E-P

63

03-A00H-1054E

66

101-0009

16

03-050D-1039E

62

03-050*-30GFQ/TC

29

03-550D-1035E-P

63

03-A00H-1080E

66

101-0010

16

03-050D-1049E

62

03-050*-35GEE/840 (830)

29

03-550D-1039E-P

64

03-A00H-2021E

66

101-520K-10GHE/840 (830)

16

03-050D-1054E

62

03-050*-35GFQ/TC

29

03-550D-1049E-P

64

03-A00H-2028E

66

101-521K-10GKE/830 (840)

16

03-050D-1080E

62

03-050*-40GEE/840 (830)

29

03-550D-1054E-P

64

03-A00H-2035E

66

101-520K-10GHQ/TC

16

03-060D-2021E

62

03-050*-40GFQ/TC

29

03-550D-1080E-P

64

03-A00H-2039E

66

101-530K-80GHE/840 (830)

16

66

101-531K-80GKE/840 (830)

16

03-060D-2028E

62

03-051*-2014E

67

03-551*-2014E

67

03-A00H-2049E

03-060D-2035E

63

03-051*-2024E

67

03-551*-2024E

67

03-A00H-2054E

66

101-530K-80GHQ/TC

16

03-060D-2039E

63

03-052*-10GGE/840 (830)

29

03-552*-10GGE/840 (830)

30

03-A00H-2080E

66

104-500K-40GEE/840 (830)

17

03-060D-2049E

63

03-052*-15GGE/840 (830)

29

03-552*-15GGE/840 (830)

30

100-0001

15

10-501*-40GEE/840 (830)

32

03-060D-2054E

63

03-052*-20GGE/840 (830)

29

03-552*-20GGE/840 (830)

30

100-0002

15

10-501*-50GEE/840 (830)

32

03-060D-2080E

63

03-052*-25GGE/840 (830)

29

03-552*-25GGE/840 (830)

30

100-0003

15

105-200K-10GIE/840 (830)

17

03-550*-1014E-P

63

03-052*-30GGE/840 (830)

29

03-552*-30GGE/840 (830)

30

10-0002

33

10-55*Δ-2014E-P

71

03-550*-1021E-P

63

03-052*-35GGE/840 (830)

29

03-552*-35GGE/840 (830)

30

10-0003

33

10-55*Δ-2021E-P

71

03-550*-1024E-P

63

03-052*-40GGE/840 (830)

29

03-552*-40GGE/840 (830)

30

10-0004

33

10-55*Δ-2024E-P

71

03-550*-1028E-P

63

03-520*-20GEE/840 (830)

30

03-560D-2021E-P

64

10-0005

33

10-55*Δ-2028E-P

71

03-550*-1035E-P

63

03-521*-2014E

67

03-560D-2028E-P

64

10-0006

33

10-55*Δ-2035E-P

71

03-550*-1039E-P

63

03-521*-2024E

67

03-560D-2035E-P

64

10-0007

33

10-55*Δ-2039E-P

71

03-550*-1049E-P

63

03-522*-20GGE/840 (830)

30

03-560D-2039E-P

64

10-0011

33

10-55*Δ-2049E-P

71 71

03-550*-1054E-P

63

03-550*-10GEE/840 (830)

30

03-560D-2049E-P

64

10-0012

73

10-55*Δ-2054E-P

03-550*-1080E-P

63

03-550*-15GEE/840 (830)

30

03-560D-2054E-P

64

10-0013

73

10-552N-2014E-P

72

03-560*-2021E-P

63

03-550*-15GFQ/TC

30

03-560D-2080E-P

64

10-0014

73

10-552N-2021E-P

72

03-560*-2028E-P

63

03-550*-20GEE/840 (830)

30

03-570K-4024E

56

10-0015

73

10-552N-2024E-P

72


HALLA

KÓD

PRŮVODCE SVĚTLEM 2016/2017

STRANA

KÓD

TECHNICKÁ SPECIFIKACE

STRANA

KÓD

STRANA

KÓD

83

REJSTŘÍK

STRANA

KÓD

STRANA

10-552N-2028E-P

72

108-321K-40GEE/840 (830)

7

119-200*-1040E

46

120-501*-60GGE/840 (830)

1

13-200*-2049E

51

10-552N-2035E-P

72

108-301K-25FKE/840 (830)

7

119-200*-2028E

46

120-511*-40GGE/840 (830)

1

13-200*-2054E

51

10-552N-2039E-P

72

108-301K-36FLE/840 (830)

7

119-200*-2035E

46

120-511*-40GGQ/TC

1

13-200*-4014E

52

10-552N-2049E-P

72

108-301K-48FNE/840 (830)

7

119-200*-2049E

46

122-0003

2

13-200*-4021E

52

10-552N-2054E-P

72

108-331K-20GEE/840 (830)

8

119-200*-2054E

46

122-0004

2

13-200*-4024E

52

46

122-501*-30GGE/840 (830)

2

13-200*-4039E

52

10-558N-10AEE

33

108-331K-30GEE/840 (830)

8

119-200*-2080E

10-571*-2014E-P

72

108-331K-40GEE/840 (830)

8

119-200*-4014E

46

122-501*-50GGE/840 (830)

2

13-200*-6021E

52

10-571*-2021E-P

72

108-331K-50GEE/840 (830)

8

119-200*-4024E

46

122-511*-70GGE/840 (830)

2

13-200*-6039E

52

10-571*-2024E-P

72

108-331K-60GEE/840 (830)

8

119-200*-4021E

46

122-511*-90GGE/840 (830)

2

132-0001

13

10-571*-2028E-P

72

108-331K-70GEE/840 (830)

8

119-200*-4039E

46

12-551*-2028E

57

132-0002

13

10-571*-2035E-P

72

108-331K-80GEE/840 (830)

8

119-200*-6021E

46

12-551*-2035E

57

132-0003

13

10-571*-2039E-P

72

108-341K-40GEE/840 (830)

8

119-200*-6039E

46

12-551*-2049E

57

132-0004

13

10-571*-2049E-P

72

108-351K-40GEE/840 (830)

8

119-214*-10GEE/840 (830)

20

12-551*-2054E

57

132-0005

14

10-571*-2054E-P

72

108-361K-40GEE/840 (830)

8

119-214*-40GEE/840 (830)

20

12-551*-2080E

57

132-0007

13

10-571*-2080E-P

72

108-371K-40GEE/840 (830)

9

119-214*-90GEE/840 (830)

20

13-0001

23

132-0008

13

106-200K-10GIE/840 (830)

18

108-391K-40GEE/840 (830)

9

119-224*-40GEE/840 (830)

20

13-0002

23

132-0009

13

107-560K-10GLE/840 (830)

25

108-501K-31FOE/840 (830)

6

119-224*-50GEE/840 (830)

20

13-0003

23

132-0010

14

107-560K-10GLQ/TC

25

108-511K-47FSD/840 (830)

6

119-501*-1040E

47

13-0004

23

132-0011

14

59

132-0012

14

107-561K-10GLE/840 (830)

26

108-521K-63FVD/840 (830)

6

119-501*-2028E

47

13-0005

107-561K-10GLQ/TC

26

108-531K-77FZD/840 (830)

6

119-501*-2035E

47

13-0006

59

13-210A-1028E

57

107-570K-10GME/840 (830)

25

109-0001

11

119-501*-2049E

47

13-0007

59

13-210A-1035E

57

107-570K-10GMQ/TC

25

109-0002

11

119-501*-2054E

47

13-0008

23

13-210A-1049E

57

107-571K-10GME/840 (830)

26

109-0003

11

119-501*-2080E

47

13-0009

23

13-210A-1054E

57

107-571K-10GMQ/TC

26

109-0004

11

119-501*-4014E

47

13-0010

23

13-210A-1080E

57

108-0002

9

109-301K-18FIE/835

10

119-501*-4024E

47

13-0011

23

13-210A-2028E

58

108-0003

9

109-301K-23FJE/835

10

119-501*-4039E

47

13-0012

23

13-210A-2035E

58

108-0004

9

109-301K-30GEE/840 (830)

10

119-501*-6021E

47

13-0013

23

13-210A-2049E

58

108-301K-20GEE/840 (830)

6

109-301K-40GEE/840 (830)

10

119-501*-6039E

47

13-0014

23

13-210A-2054E

58

108-301K-30GEE/840 (830)

6

109-311K-18FIE/835

11

119-514*-40GEE/840 (830)

21

13-0015

23

13-210A-2080E

58

108-301K-40GEE/840 (830)

6

109-311K-23FJE/835

11

119-514*-90GEE/840 (830)

21

13-200*-2014E

51

13-240*-1040E

52

108-301K-50GEE/840 (830)

6

109-311K-30GEE/840 (830)

10

12-0001

57

13-200*-2021E

51

13-240*-2024E

52 52

108-301K-60GEE/840 (830)

6

109-311K-40GEE/840 (830)

10

12-0002

57

13-200*-2024E

51

13-250*-1022E

108-301K-70GEE/840 (830)

6

109-321K-20GEE/840 (830)

11

12-0011

57

13-200*-2028E

51

13-250*-1040E

52

108-301K-80GEE/840 (830)

6

111-800N-10HAT

18

12-0012

57

13-200*-2035E

51

13-250*-1V1UE

52

108-311K-40GEE/840 (830)

7

112-501K-10GHE/840 (830)

1

13-200*-2039E

51

132-500K-10GEE/840 (830)

12

6

120-501*-40GGE/840 (830)


84

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

REJSTŘÍK

REJSTŘÍK

KÓD

STRANA

KÓD

STRANA

KÓD

STRANA

KÓD

STRANA

KÓD

STRANA

132-500K-15GEE/840 (830)

12

13-30*K-1054E

53

13-7007

19

141-060*-4E2JE

46

14-555*-10GIE/840 (830)

24

132-500K-15GFQ/TC

12

13-30*K-2014E

52

13-7008

19

141-062*-10GNE/840 (830)

20

14-561*-4022E

55

132-500K-20GEE/840 (830)

12

13-30*K-2021E

53

13-711I-4055E

44

141-070*-4C4DE

46

14-561*-4E2JE

55

132-500K-20GFQ/TC

12

13-30*K-2024E

52

13-711I-4055EI

44

141-070*-4E4FE

46

14-565*-10GNE/840 (830)

24

132-500K-25GEE/840 (830)

12

13-30*K-2028E

53

13-711I-4055PI

44

141-072*-12GEE/840 (830)

20

14-571*-4C4DE

55

44

141-080K-10HEE

46

14-571*-4E4FE

55

132-500K-25GFQ/TC

12

13-30*K-2035E

53

13-711I-4055TI

132-500K-30GEE/840 (830)

12

13-30*K-2039E

53

13-711I-80GEE/840 (830)

18

141-080K-10HOE

46

14-575*-12GEE/840 (830)

24

132-500K-30GFQ/TC

12

13-30*K-2049E

53

13-711I-80GEP/840 (830)

18

141-082K-22GEE/840 (830)

20

14-581*-10HEE

55

132-500K-35GEE/840 (830)

12

13-30*K-2054E

53

13-711I-80GEQ/TC

18

14-200*-4014E

54

14-581*-10HOE

55

132-500K-35GFQ/TC

12

13-501*-4014E

53

13-711I-80GET/840 (830)

18

14-200*-4024E

54

14-585*-22GEE/840 (830)

24

132-500K-40GEE/840 (830)

12

13-501*-4021E

53

140-040*-2026E

45

14-200*-6021E

54

14-591K-12HEE

55

132-500K-40GFQ/TC

12

13-501*-4024E

53

140-043K-10GEE/840 (830)

19

14-200*-6039E

54

14-591K-12HOE

55

132-501K-10GGE/840 (830)

12

13-501*-4039E

53

140-050*-1040E

45

14-200*-8028E

54

14-595K-30GEE/840 (830)

24

132-501K-15GGE/840 (830)

12

13-501*-6021E

53

140-050*-1055E

45

14-200*-8054E

54

14-0004

25

132-501K-20GGE/840 (830)

12

13-501*-6039E

53

140-050*-1060E

45

14-200K-1080EI

54

14-0005

25

132-501K-25GGE/840 (830)

12

13-511*-2021E

53

140-050*-1U1WE

45

14-204*-16GEE/840 (830)

24

14-0006

25

132-501K-30GGE/840 (830)

12

13-511*-2028E

53

140-050*-1V1UE

45

14-204*-40GEE/840 (830)

24

14-0007

25

132-501K-35GGE/840 (830)

12

13-511*-2035E

53

140-052*-10GHE/840 (830)

19

14-204*-90GEE/840 (830)

24

14-0008

25

24

14-0009

25

132-501K-40GGE/840 (830)

12

13-511*-2039E

53

140-052*-10GIE/840 (830)

19

14-204K-25GEE/840 (830)

132-510K-20GEE/840

12

13-511*-2049E

53

140-060*-4E2JE

45

14-250*-1060E

55

150-300N-20AEE

14

132-510K-20GFQ/TC

13

13-511*-2054E

53

140-062*-10GNE/840 (830)

19

14-250*-1U1WE

55

150-301N-20AEE

14

132-511K-20GGE/840

12

13-511A-1028E

58

140-070*-4C4DE

45

14-252*-10GIE/840 (830)

24

150-500*-2A2LV/840 (830)

15

132-600K-20GEE/840 (830)

13

13-511A-1035E

58

140-070*-4E4FE

45

14-260*-4022E

55

170-600F-10GGE/840 (830)

3

132-600K-25GEE/840 (830)

13

13-511A-1049E

58

140-072*-12GEE/840 (830)

19

14-260*-4E2JE

55

170-600F-10GHE/840 (830)

3

132-600K-30GEE/840 (830)

13

13-511A-1054E

58

140-080K-10HEE

45

14-262*-10GNE/840 (830)

24

170-600F-10GIE/840 (830)

3

132-601K-20GGE/840 (830)

13

13-511A-1080E

58

140-080K-10HOE

45

14-270*-4C4DE

55

170-600S-10GGE/840 (830)

3

132-601K-25GGE/840 (830)

13

13-511A-2028E

58

140-082K-22GEE/840 (830)

19

14-270*-4E4FE

55

170-600W-10GGE/840 (830)

3

132-601K-30GGE/840 (830)

13

13-511A-2035E

58

141-043K-10GEE/840 (830)

20

14-272*-12GEE/840 (830)

24

170-600W-10GHE/840 (830)

3

13-30*K-1014E

52

13-511A-2049E

58

141-050*-1040E

45

14-280*-10HEE

55

170-600W-10GIE/840 (830)

3

13-30*K-1021E

53

13-511A-2054E

58

141-050*-1055E

45

14-280*-10HOE

55

171-600K-10GHE/840 (830)

3

13-30*K-1024E

52

13-511A-2080E

58

141-050*-1060E

45

14-282*-22GEE/840 (830)

24

171-600K-10GJE/840 (830)

3 4

13-30*K-1028E

53

13-551*-1V1UE

54

141-050*-1U1WE

46

14-290K-12HOEI

55

172-0001

13-30*K-1035E

53

13-7002

19

141-050*-1V1UE

45

14-292K-30GEE/840 (830)

24

172-600F-10GGE/840 (830)

3

13-30*K-1039E

53

13-7005

19

141-052*-10GHE/840 (830)

20

14-551*-1060E

55

172-600F-10GGQ/TC

4

13-30*K-1049E

53

13-7006

19

141-052*-10GIE/840 (830)

20

14-551*-1U1WE

55

172-600F-10GHE/840 (830)

3


HALLA

KÓD

PRŮVODCE SVĚTLEM 2016/2017

STRANA

KÓD

TECHNICKÁ SPECIFIKACE

STRANA

KÓD

STRANA

KÓD

85

REJSTŘÍK

STRANA

KÓD

STRANA

172-600F-10GIE/840 (830)

4

175-600S-10GGE/840 (830)

5

19-250*-1055E

49

20-52*Δ-2024E

74

21-001F-10GGE/840 (830)

37

172-600F-10GJE/840 (830)

4

175-600S-10GHE/840 (830)

5

19-250*-1060E

49

20-52*Δ-2028E

74

21-001F-10GGQ/TC

37

172-600S-10GGE/840 (830)

3

175-600U-10GGE/840 (830)

5

19-250*-1U1WE

49

20-52*Δ-2035E

74

21-001F-10GHE/840 (830)

37

172-600S-10GGQ/TC

4

175-600U-10GHE/840 (830)

5

19-250*-1V1UE

49

20-52*Δ-2039E

74

21-001F-10GHQ/TC

37

172-600S-10GHE/840 (830)

3

175-600W-10GGE/840 (830)

5

19-252*-10GHE/840 (830)

22

20-52*Δ-2049E

74

21-001F-10GIE/840 (830)

37

5

19-252*-10GIE/840 (830)

22

20-52*Δ-2054E

74

21-001F-10GJE/840 (830)

37

172-600S-10GIE/840 (830)

3

175-600W-10GHE/840 (830)

172-600S-10GJE/840 (830)

3

19-0001

23

19-260*-4E2JE

49

20-52*Δ-2080E

74

21-001F-20GDE/840 (830)

37

172-600U-10GGE/840 (830)

3

19-0002

23

19-262*-10GNE/840 (830)

22

20-52*K-2021E

74

21-001F-20GGE/840 (830)

37

172-600U-10GGQ/TC

4

19-0005

23

19-501*-1040E

49

20-52*K-2028E

74

21-001F-20GGQ/TC

38

172-600U-10GHE/840 (830)

3

19-0006

23

19-501*-2021E

49

20-52*K-2035E

74

21-001F-20GHE/840 (830)

37

172-600U-10GIE/840 (830)

3

19-0007

23

19-501*-2028E

49

20-52*K-2039E

74

21-001F-20GHQ/TC

38

172-600U-10GJE/840 (830)

3

19-0008

23

19-501*-2035E

49

20-52*K-2049E

74

21-001F-20GIE/840 (830)

37

172-600W-10GGE/840 (830)

4

19-0009

23

19-501*-2039E

49

20-52*K-2054E

74

21-001F-20GJE/840 (830)

37

172-600W-10GGQ/TC

4

19-0010

23

19-501*-2049E

49

20-528F-10GDE/840 (830)

34

21-001F-30GDE/840 (830)

38

172-600W-10GHE/840 (830)

4

19-0011

23

19-501*-2054E

49

20-528F-10GGE/840 (830)

34

21-001F-30GGE/840 (830)

38

172-600W-10GIE/840 (830)

4

19-0012

23

19-501*-2080E

49

20-528F-10GHE/840 (830)

34

21-001F-30GGQ/TC

38

172-600W-10GJE/840 (830)

4

19-0013

23

19-501*-4014E

49

20-528F-10GIE/840 (830)

34

21-001F-30GHE/840 (830)

38

173-600F-10GGE/840 (830)

5

19-200*-1040E

48

19-501*-4024E

49

20-528F-10GJE/840 (830)

34

21-001F-30GHQ/TC

38

34

21-001F-40GDE/840 (830)

39

173-600F-10GHE/840 (830)

5

19-200*-2021E

48

19-551*-1040E

50

20-528F-20GDE/840 (830)

173-600S-10GGE/840 (830)

5

19-200*-2028E

48

19-551*-1055E

50

20-528F-20GGE/840 (830)

34

21-001F-40GGE/840 (830)

39

173-600S-10GHE/840 (830)

5

19-200*-2035E

48

19-551*-1060E

50

20-528F-20GHE/840 (830)

34

21-001F-40GGQ/TC

39

173-600U-10GGE/840 (830)

5

19-200*-2039E

48

19-551*-1U1WE

50

20-528F-20GIE/840 (830)

34

21-001F-40GHE/840 (830)

39

173-600U-10GHE/840 (830)

5

19-200*-2049E

48

19-551*-1V1UE

50

20-528F-20GJE/840 (830)

34

21-001F-40GHQ/TC

39

173-600W-10GGE/840 (830)

5

19-200*-2054E

48

19-555*-10GHE/840 (830)

22

20-528S-10GDE/840 (830)

34

21-001S-10GDE/840 (830)

37

173-600W-10GHE/840 (830)

5

19-200*-2080E

48

19-555*-10GIE/840 (830)

22

20-528S-10GGE/840 (830)

34

21-001S-10GGE/840 (830)

37

174-600F-10GGE/840 (830)

4

19-200*-4014E

48

19-561*-4E2JE

50

20-528S-10GHE/840 (830)

34

21-001S-10GGQ/TC

37

174-600F-10GHE/840 (830)

4

19-200*-4024E

48

19-565*-10GNE/840 (830)

22

20-528S-10GIE/840 (830)

34

21-001S-10GHE/840 (830)

37

174-600S-10GGE/840 (830)

4

19-205*-30GEE/840 (830)

21

20-0008

35

20-528S-10GJE/840 (830)

34

21-001S-10GHQ/TC

37

174-600S-10GHE/840 (830)

4

19-205*-40GEE/840 (830)

21

20-0009

35

20-528S-20GDE/840 (830)

34

21-001S-10GIE/840 (830)

37

174-600U-10GGE/840 (830)

4

19-205*-50GEE/840 (830)

21

20-0010

35

20-528S-20GGE/840 (830)

34

21-001S-10GJE/840 (830)

37

174-600U-10GHE/840 (830)

4

19-213*-10GEE/840 (840)

22

20-0011

35

20-528S-20GHE/840 (830)

34

21-001S-20GDE/840 (830)

37 37

174-600W-10GGE/840 (830)

4

19-214*-10GEE/840 (830)

22

20-0012

35

20-528S-20GIE/840 (830)

34

21-001S-20GGE/840 (830)

174-600W-10GHE/840 (830)

4

19-214*-40GEE/840 (830)

22

20-0016

35

20-528S-20GJE/840 (830)

34

21-001S-20GGQ/TC

38

175-600F-10GGE/840 (830)

5

19-243*-10GEE/840 (830)

22

20-52*Δ-2014E

74

20-539K-40GGE/840 (830)

35

21-001S-20GHE/840 (830)

37

175-600F-10GHE/840 (830)

5

19-250*-1040E

49

20-52*Δ-2021E

74

21-001F-10GDE/840 (830)

37

21-001S-20GHQ/TC

38


86

HALLA

PRŮVODCE SVĚTLEM 2016/2017

TECHNICKÁ SPECIFIKACE

REJSTŘÍK

REJSTŘÍK

KÓD

STRANA

KÓD

STRANA

KÓD

STRANA

KÓD

STRANA

21-001S-20GIE/840 (830)

37

30-0054

2

55-001P-10GJE/840 (830)

39

65-004K-10GDE/840 (830)

43

21-001S-20GJE/840 (830)

37

30-0060

2

55-060C-10GDE/840 (830)

39

65-004K-10GGE/840 (830)

43

21-001S-30GDE/840 (830)

38

30-0061

2

55-060C-10GGE/840 (830)

39

65-004K-10GHE/840 (830)

43

21-001S-30GGE/840 (830)

38

30-0062

2

55-060C-10GGQ/TC

40

65-060C-10GDE/840 (830)

43

21-001S-30GGQ/TC

38

30-0063

2

55-060C-10GHE/840 (830)

39

65-060C-10GGD/TC

43

55-060C-10GHQ/TC

40

65-060C-10GGE/840 (830)

43

21-001S-30GHE/840 (830)

38

30-0064

2

21-001S-30GHQ/TC

38

50-0019

76

55-060C-10GIE/840 (830)

39

65-060C-10GHD/TC

43

21-001S-40GDE/840 (830)

39

50-001P-1013E

75

55-060C-10GJE/840 (830)

39

65-060C-10GHE/840 (830)

43

21-001S-40GGE/840 (830)

39

50-001P-1018E

75

55-062C-10GDE/840 (830)

40

65-070K-10GDE/840 (830)

43

21-001S-40GGQ/TC

39

50-001P-1026/32/42EI

75

55-062C-10GGE/840 (830)

40

65-070K-10GGD/TC

43

21-001S-40GHE/840 (830)

39

50-001P-2013E

75

55-062C-10GGQ/TC

40

65-070K-10GGE/840 (830)

43

21-001S-40GHQ/TC

39

50-001P-2018E

75

55-062C-10GHE/840 (830)

40

65-070K-10GHD/TC

43

24-506F-20GDE/840 (830)

36

50-001P-2026/32/42EI

75

55-062C-10GHQ/TC

40

65-070K-10GHE/840 (830)

43

24-506F-20GGE/840 (830)

36

50-001P-2026E

75

55-062C-10GIE/840 (830)

40

66-0001

77

24-506F-20GHE/840 (830)

36

50-0020

76

55-062C-10GJE/840 (830)

40

66-0002

77

24-506F-20GIE/840 (830)

36

50-005P-1013E

76

55-070K-10GDE/840 (830)

40

66-003L-2018E

77

24-506F-20GJE/840 (830)

36

50-005P-1018E

76

55-070K-10GGE/840 (830)

40

66-003L-2026E

77

24-506F-30GDE/840 (830)

36

50-005P-1026/32/42EI

76

55-070K-10GGQ/TC

40

70-003F-10GDE/840 (830)

42 42

24-506F-30GGE/840 (830)

36

50-005P-2013E

76

55-070K-10GHE/840 (830)

40

70-003F-10GGE/840 (830)

24-506F-30GHE/840 (830)

36

50-005P-2018E

76

55-070K-10GHQ/TC

40

70-003F-10GGQ/TC

42

24-506F-30GIE/840 (830)

36

50-005P-2026/32/42EI

76

55-070K-10GIE/840 (830)

40

70-003F-10GHE/840 (830)

42

24-506F-30GJE/840 (830)

36

50-005P-2026E

76

55-070K-10GJE/840 (830)

40

70-003F-10GHQ/TC

42

24-506S-20GDE/840 (830)

36

50-020N

76

55-072K-10GDE/840 (830)

41

70-003F-10GIE/840 (830)

42

24-506S-20GGE/840 (830)

36

50-050N

76

55-072K-10GGE/840 (830)

41

70-003F-10GJE/840 (830)

42

24-506S-20GHE/840 (830)

36

50-060N

76

55-072K-10GGQ/TC

41

70-003S-10GDE/840 (830)

42

24-506S-20GIE/840 (830)

36

50-070N

76

55-072K-10GHE/840 (830)

41

70-003S-10GGE/840 (830)

42

24-506S-20GJE/840 (830)

36

55-0002

42

55-072K-10GHQ/TC

41

70-003S-10GGQ/TC

42

24-506S-30GDE/840 (830)

36

55-0003

42

55-072K-10GIE/840 (830)

41

70-003S-10GHE/840 (830)

42

24-506S-30GGE/840 (830)

36

55-0004

42

55-072K-10GJE/840 (830)

41

70-003S-10GHQ/TC

42

24-506S-30GHE/840 (830)

36

55-001P-10GDE/840 (830)

39

55-263C-10GDE/840 (830)

41

70-003S-10GIE/840 (830)

42

24-506S-30GIE/840 (830)

36

55-001P-10GGE/840 (830)

39

55-263C-10GGE/840 (830)

41

70-003S-10GJE/840 (830)

42

24-506S-30GJE/840 (830)

36

55-001P-10GGQ/TC

39

55-263C-10GHE/840 (830)

41

30-0051

2

55-001P-10GHE/840 (830)

39

55-273K-10GDE/840 (830)

41

30-0052

2

55-001P-10GHQ/TC

39

55-273K-10GGE/840 (830)

41

30-0053

2

55-001P-10GIE/840 (830)

39

55-273K-10GHE/840 (843)

41

KÓD

STRANA


HALLA

PRŮVODCE SVĚTLEM 2016/2017

POZNÁMKY

TECHNICKÁ SPECIFIKACE

POZNÁMKY

87


88

HALLA

PRŮVODCE SVĚTLEM 2016/2017

POZNÁMKY

TECHNICKÁ SPECIFIKACE

POZNÁMKY


HALLA

TECHNICKÁ SPECIFIKACE

PRŮVODCE SVĚTLEM 2016/2017

LEGENDA

legenda Typ montáže svítidla Vestavné svítidlo

Lištové svítidlo

Přisazené svítidlo

Stojací svítidlo

172-600F-10GHE/840, S – kód svítidla

Nástěnné svítidlo

Stolní svítidlo

Optika A C D E F G H I K L N P S U W V

Závěsné svítidlo typ vyzařování svítidla Přímo svítící svítidlo Přímo-nepřímo svítící svítidlo Nepřímo svítící svítidlo Barevné provedení a použité materiály A – pískované sklo

W – bílá

B – černá

D – dřevo

C – chrom

1021 – RAL 1021

E – eloxovaný hliník

3000 – RAL 3000

F – FeZn

6021 – RAL 6021

K – čirá

7006 – RAL 7006

N – nikl

7045 – RAL 7045

S – strukturovaná stříbrná

leštěná parabolická hliníková mřížka čirý kryt asymetrický reflektor leštěná parabolická hliníková mřížka – vysoká účinnost široký vyzařovací úhel – FLOOD pískované sklo bílý reflektor mikroprismatický optický systém opálový kryt hladký hliníkový reflektor svítidlo bez optiky naprašovaný plastový reflektor úzký vyzařovací úhel – SPOT střední vyzařovací úhel – MEDIUM velmi široký vyzařovací úhel – WIDE FLOOD kombinace více typu

El. zapojení A D E EI F M M3 N P S T U V DX TD Q

Svítidlo stmívatelné 1–10V Svítidlo stmívatelné DALI Svítidlo s elektronickým předřadníkem nestmívatelným Svítidlo s elektronickým předřadníkem a různé příkony zdrojů Svítidlo pro přímé připojení na el. sít 230 V Svítidlo jednohodinové nouzové s elektronickým předřadníkem Svítidlo tříhodinové nouzové s elektronickým předřadníkem Svítidlo jednohodinové nouzové s konvenčním předřadníkem Svítidlo s čidlem a elektronickým předřadníkem Svítidlo stmívatelné DSI Svítidlo stmívatelné tlačítkem Svítidlo stmívatelné s ovládáním na svítidle Svítidlo s více typy zapojení Svítidlo regulovatelné DALI a DMX Svítidlo regulovatelné pomocí tlačítka a DALI Nastavitelná bílá

Typ světelného zdroje

použité symboly a značky Odkaz na stránku v katalogu Svítidlo třídy I (přístupné vodivé části jsou připojeny na ochranný vodič). Svítidlo třídy II (ochrana před úrazem elektrickým proudem je založena na dvojité nebo zesílené izolaci). Svítidlo třídy III (ochrana před úrazem elektrickým proudem se zakládá na napájení bezpečným malým napětím SELV). Svítidlo je vhodné pro montáž na normálně hořlavé povrchy. Evropská značka shody, která vyjadřuje shodu vlastností výrobku se všemi harmonizovanými normami a předpisy Evropského společenství, které pro něj platí. Doporučená velikost montážního otvoru. IP kód označující stupeň ochrany. Svítidla jsou certifikována dle evropského systému ENEC.

840 – Ra 80 4000K 830 – Ra 80 3000K 940 – Ra 90 4000K 930 – Ra 90 3000K E40 – Ra 95-97 4000K – REALCOLOUR E30 – Ra 95-97 3000K – REALCOLOUR W40 – Ra 90 4000K – REALWHITE W35 – Ra 90 3500K – REALWHITE C42 – 4200K – STRONGCOLOUR C32 – 3200K – STRONGCOLOUR CME – růžová barva – STRONGCOLOUR TC Nastavitelná bílá 2700K – 6500K Barva A B C D E F K N S W 1021 3000 6021 7006 7045

pískované černá chrom dřevo eloxovaný hliník FeZn čirá nikl strukturovaná stříbrná bílá RAL 1021 RAL 3000 RAL 6021 RAL 7006 RAL 7045


HALLA, a.s.

Litvínovská 288/11 CZ – 190 00 Praha 9

tel.: +420 286 880 161 +420 286 881 758

e-mail: prodej@halla.cz

www.halla.cz

Technická specifikace 2016/2017
Read more
Read more
Similar to
Popular now
Just for you
