ECG elektroden
Halbach Medical Veerdijk 31, 1531 MS Wormer (NL) Tel. +31 (0)75 - 628 29 57 Mail: info@halbachmedical.nl www.halbachmedical.nl webshop.halbachmedical.nl
Geachte relatie, Al vanaf de oprichting van het bedrijf, is Halbach Medical actief betrokken bij het registreren van het elektrocardiogram. In den beginnen als leverancier van het zogeheten ECG registratiepapier, maar sinds een aantal jaren inmiddels ook als leverancier van ECG elektroden. Wij weten als geen ander hoe belangrijk het is om op de juiste wijze te registreren en het belang van een adequate vastlegging van de elektronische activiteit van het hart. Het signaal dient zo helder mogelijk te zijn zonder artefacten. Dit zegt immers iets over de conditie van het hart en dat is van groot belang bij het monitoren van de patiënt en bij het vaststellen van de juiste diagnose. Halbach Medical levert ECG elektroden voor vrijwel alle toepassingen. Of het nu gaat om kort- of langdurende registratie, stresstesten, 24 uurs ECG vastlegging of gebruik in een MRI omgeving, wij leveren altijd de juiste elektrode. Uiteraard niet alleen voor volwassenen, maar ook voor kinderen en pasgeborenen. Onze elektroden worden geproduceerd door ‘s werelds grootste fabrikant van ECG elektroden, in deze hoedanigheid wereld marktleider. Deze elektroden worden voor ons en ons Duitse moederbedrijf speciaal geproduceerd onder de naam Clinical. Wij zijn er trots op dat wij het Clinical pakket mogen voeren en we vinden het nog mooier dat we voor iedere indicatie de juiste elektrode kunnen aanbieden tegen een zeer betaalbare prijs. In deze brochure is voor alle Clinical ECG elektroden het toepassingsgebied aangegeven en tevens beschreven voor welke andere elektrode dit een alternatief kan zijn. Samen maken we de gezondheidszorg kwalitatief nog beter en gezonder tegen de best mogelijke condities. Michel G. van Meygaarden
Algemeen directeur Halbach Medical
Legenda S = Solid gel L = Liquid gel C = Carbon B = 4mm banenenstekker D = DIN connector R = Rechthoekig H = Holter ST = Stresstest RE = Repositioneerbaar
Inhoudsopgave
Veelgestelde vragen................................
pagina 5 - 6
Kortdurende toepassingen......................
pagina 7 - 12
XL/Repositioneerbaar/TAB.......................
pagina 13 - 14
Extra sterke kleefkracht.............................
pagina 15 - 16
Holter / Langdurende toepassingen......
pagina 17 - 18
Pediatrie.....................................................
pagina 19 - 20
Neonatologie............................................
pagina 21
ECG elektroden Veelgestelde vragen (F.A.Q.)
Wat is het verschil tussen ECGmonitoring/bewaking en een diagnostisch ECG? Bij ECG-monitoring worden de hartritmes continu op een scherm of monitor weergegeven. Dit dient ter bewaking, bijvoorbeeld tijdens een chirurgische ingreep. Monitoring kan o.a. worden aangevraagd op de spoedeisende hulp, in de OK, op de IC of tijdens hemodynamische of beeldvormende procedures (zoals bijvoorbeeld MRI). Het diagnostisch ECG wordt meestal poliklinisch uitgevoerd op de afdeling cardiologie en omvat een rust-ECG, een inspannings-ECG en/of een langdurig ECG (Holter). Het ECG-signaal kan op een scherm worden bekeken, afgedrukt, opgeslagen en ook als geluid worden opgenomen. Het is een gedetailleerde meting van het hartritme, waarmee de arts de toestand en de werking van het hart kan beoordelen en een diagnose kan stellen. Een rust-ECG kan ook worden uitgevoerd op de spoedeisende hulp, de IC of vóór een chirurgische ingreep. Wat is het verschil tussen ECG-elektroden met vaste en vloeibare (wet/liquid) gel? Elektroden met vloeibare gel bevochtigen de huid, bevatten veel water en verlagen daardoor direct de huidweerstand. Ze worden aanbevolen voor diagnostische ECG-doeleinden. Hoewel het belangrijk is dat de huid goed wordt voorbereid om de beste ECG-curven te verkrijgen, is bij vloeibare gel elektroden meestal weinig tot geen voorbereiding van de huid nodig.
Elektroden met vaste gel worden vaak gebruikt omdat ze gemakkelijk aan te brengen zijn, de huid niet bevochtigen en geen resten achterlaten wanneer ze worden verwijderd. Ze worden meestal toegepast voor bewakingsdoeleinden. Bij vaste gel elektroden is het echter wel belangrijk om de huid goed voor te bereiden, zodat de signaalkwaliteit optimaal is. Wat is de beste manier om de huid van de patiënt voor te bereiden voordat de elektroden worden aangebracht? 1. Het gebied waarop de elektrode wordt geplaatst, moet schoon, droog en vrij van huidvet zijn, zodat de elektrode goed op de huid kan hechten. 2. Indien nodig moet overtollig haar worden verwijderd door het gebied te scheren. 3. De beste signaalkwaliteit wordt bereikt door de huid licht te schuren voordat de elektrode wordt aangebracht. Hiervoor zijn speciale schuurpads verkrijgbaar. Waarom zijn er zoveel verschillende soorten elektroden en hoe kies ik de juiste elektrode voor de betreffende toepassing? Er zijn verschillende ECG-elektroden verkrijgbaar om de signaalkwaliteit, de patiëntenzorg en het gebruiksgemak te optimaliseren. ECG-elektroden moeten zorgvuldig worden gekozen, waarbij voor elke klinische toepassing met de volgende criteria rekening moet worden gehouden: 1. Grootte van de elektrode: Voor baby’s en kinderen zijn extra kleine elektroden verkrijgbaar. De maten voor volwassenen
pagina 5
variëren en is o.a. afhankelijk van het aantal elektroden dat tijdens de procedure wordt gebruikt en hun respectievelijke kleefkracht. 2. Dragermateriaal: Voor de meeste ECG-onderzoeken worden electroden op foam gebruikt. Voor langdurige onderzoeken kan een drager materiaal van ademend en microporeus weefsel nodig zijn. 3. Type gel: Vaste gel wordt meestal gebruikt voor bewaking/monitoring, terwijl bij diagnostische procedures vaak vloeibare gel de voorkeur heeft. 4. Type aansluiting: Veel ECG elektroden hebben een drukknoop connector, maar Clinical heeft ook elektroden met andere gangbare connectoren, bijvoorbeeld voor een 4mm banaanstekker aansluiting. 5. Houdbaarheid: Elektroden met vaste gel hebben doorgaans een houdbaarheid van twee jaar, terwijl elektroden met vloeibare gel een kortere houdbaarheid hebben, mogelijk slechts achttien maanden. Let altijd op de instructies op de verpakking. Waarom zijn er verschillende soorten connectoren? Clinical ECG-elektroden moeten compatibel zijn met verschillende modellen ECG-apparaten en de procedures optimaliseren. Daarom zijn er elektroden met RVS drukknoop connectoren (voor monitoring), met carbon drukknoopconnectoren (voor bewaking tijdens röntgenprocedures en MRI) en met 4 mm banaanstekkers (voor rust-ECG’s).
ECG elektroden Veelgestelde vragen (F.A.Q.)
Kunnen Clinical ECG elektroden ook worden gebruikt tijdens röntgenonderzoek? Ja, dat is mogelijk met elektroden die speciaal zijn ontworpen om röntgendoorlatend te zijn, zodat ze kunnen worden gebruikt tijdens röntgen- of MRI-onderzoeken. Hoe kan ik voorkomen dat de gel uitdroogt voordat de elektroden worden gebruikt? De elektroden moeten idealiter in hun verpakking worden bewaard tot het moment van gebruik, om te voorkomen dat de gel uitdroogt. Zodra de verpakking is geopend, kan deze opnieuw worden afgesloten met de ZIP-sluiting.
Wat zijn de voordelen van verplaatsbare elektroden? Verplaatsbare elektroden kunnen worden gebruikt voor alle bewakingstoepassingen en bij alle soorten patiënten. Dit type electrode kan meerdere keren worden gebruikt bij dezelfde patiënt. Ze hebben een zachte, geleidend klevende oppervlakte en zijn ideaal voor patiënten met een zeer gevoelige huid.
Welke voordelen bieden disposable ECG ektroden in vergelijking met herbruikbare oplossingen? Wegwerpelektroden zijn hygiënisch en voorkomen kruisbesmetting en ziekenhuisinfecties. Ze hechten goed aan de huid, zodat een optimaal signaal wordt verkregen. Net als bij herbruikbare elektroden zijn extra contactmiddelen niet langer nodig.
Hoe gebruik ik ieder van de Clinical ECG-elektroden?
Hoe kan ik mijn elektrodegebruik optimaliseren en de kosten verlagen?
Volg de instructies die op elke verpakking van de ECG-elektroden te vinden zijn. Deze bevatten alle informatie over het gebruik, de veiligheidsvoorschriften, voorzorgsmaatregelen, gebruiksduur, opslag en de beste manier van verwijdering.
Het is erg belangrijk om de juiste elektroden te kiezen die passen bij uw specifieke behoeften, om het gebruik te optimaliseren en de kosten te verlagen. Heeft u behoefte aan advies op dat gebied? Neem contact met ons op. Wij helpen u graag verder.
pagina 6
ECG elektroden - Volwassenen Kortdurende toepassingen

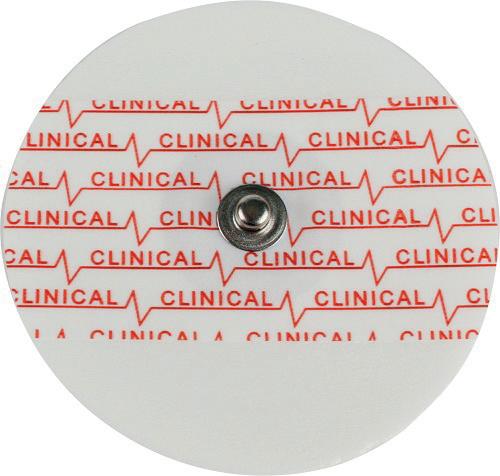

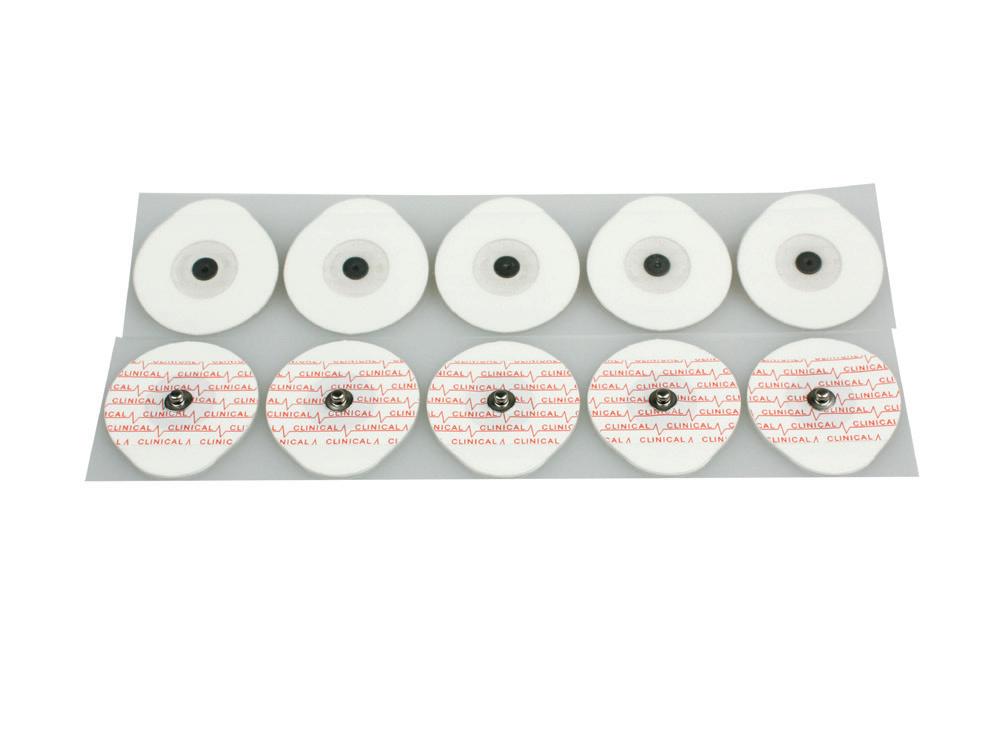

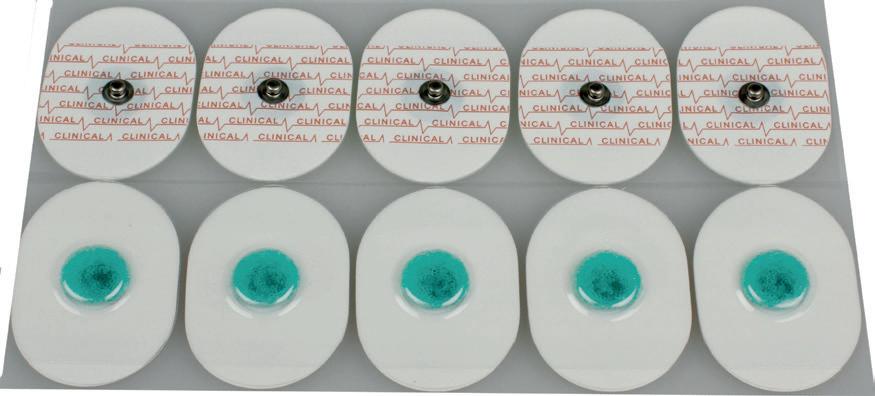

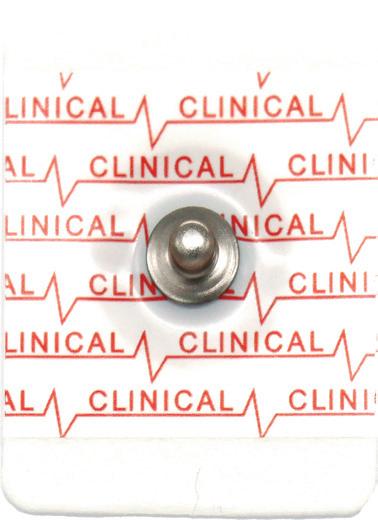

Clinical S32R Artikelcode
EC849759
Materiaal
Foam
Afmeting (l x b)
44mm x 32mm
Gel
Solid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
100 stuks (5 elektroden per strip)
Bijzonderheden
n.v.t.
Toepassing
Universeel toepasbaar
Vergelijkbaar met
3M™ Red Dot™ 2228, 2560 Cardinal Health 22450 Medi-Trace 450, Kendall 7300 Skintact F-RG, FS-RG

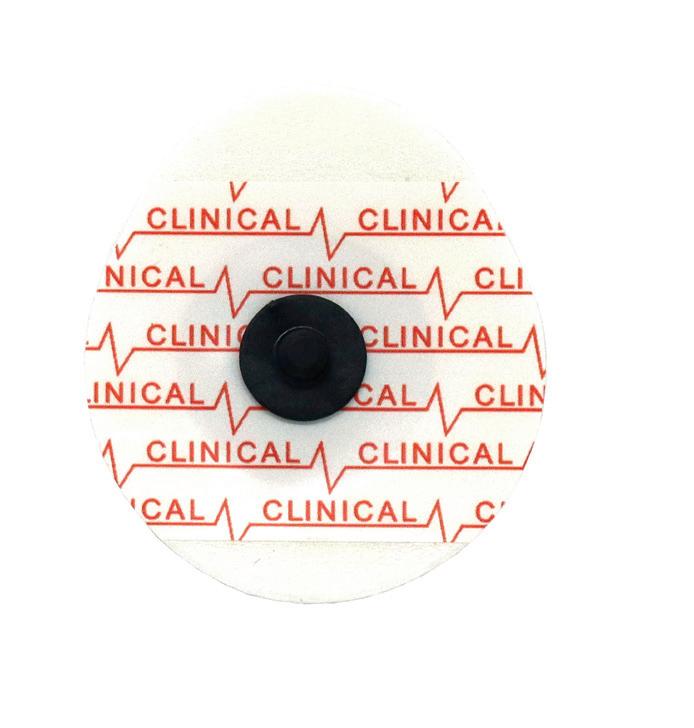

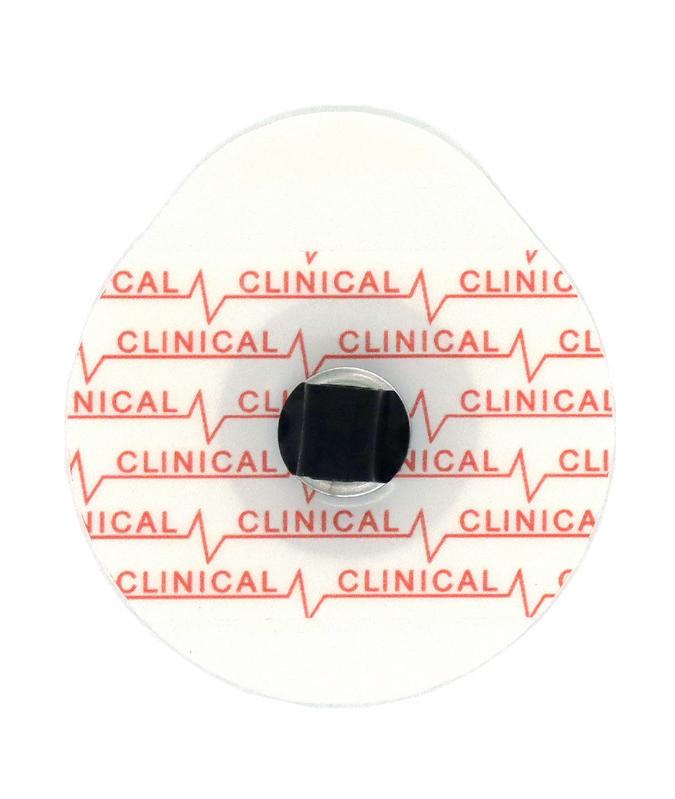

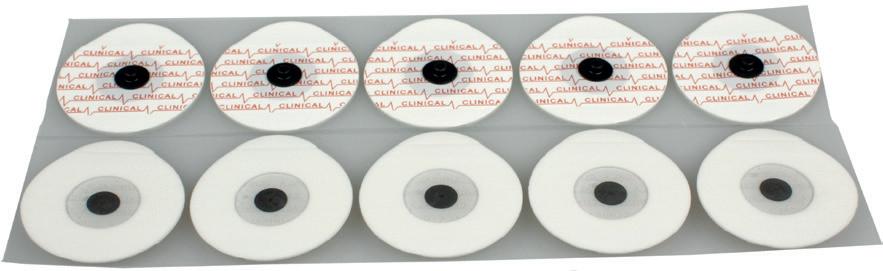

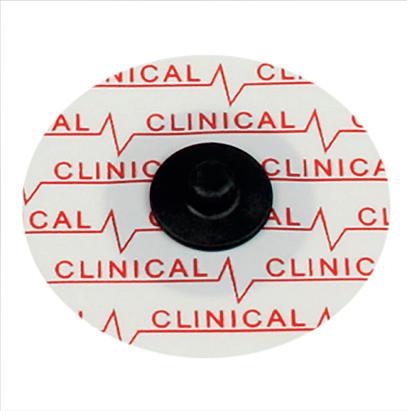

Clinical S32RC Artikelcode
EC849757
Materiaal
Foam
Afmeting (l x b)
44mm x 32mm
Gel
Solid gel
Connector
Carbon drukknoop
Verpakkingseenheid
100 stuks (5 elektroden per strip)
Bijzonderheden
Röntgendoorlaatbaar
Toepassing
Universeel toepasbaar
Vergelijkbaar met
3M™ Red Dot™ 2244, 2570 Cardinal Health 850, 22850 Skintact F-REC
pagina 7
ECG elektroden - Volwassenen Kortdurende toepassingen
Clinical S32RCB Artikelcode
EC849756
Materiaal
Foam
Afmeting (l x b)
44mm x 32mm
Gel
Solid gel
Connector
4mm aansluiting
Verpakkingseenheid
300 stuks (5 elektroden per strip)
Bijzonderheden
n.v.t.
Toepassing
Universeel toepasbaar
Vergelijkbaar met
Ambu WhiteSensor 4530, 4540
pagina 8
ECG elektroden - Volwassenen Kortdurende toepassingen

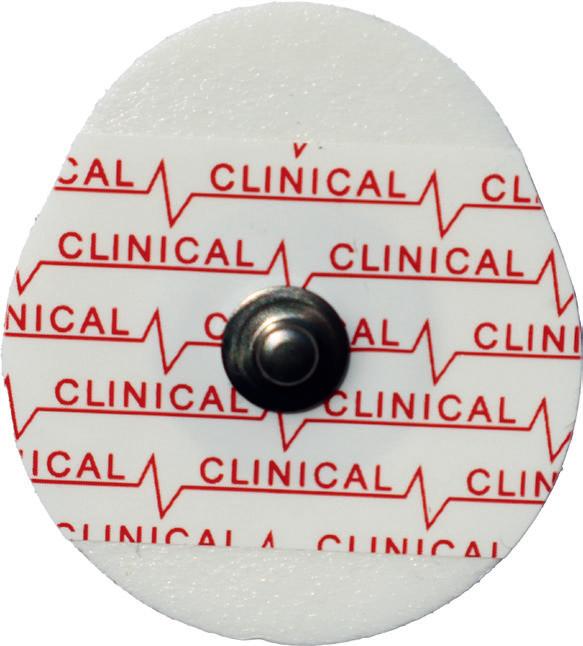

Clinical S40 Artikelcode
EC849901
Materiaal
Foam
Afmeting (l x b)
40mm x 36mm
Gel
Solid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
100 stuks (5 elektroden per strip)
Bijzonderheden
n.v.t.
Toepassing
Universeel toepasbaar
Vergelijkbaar met
3M™ Red Dot™ 2237, 2560 Cardinal Health Kendall 200, 31.0505.22; H135SG, 31.1355.21 Kendall™ Medi-Trace 200 Skintact F-TC1, FS-TC1

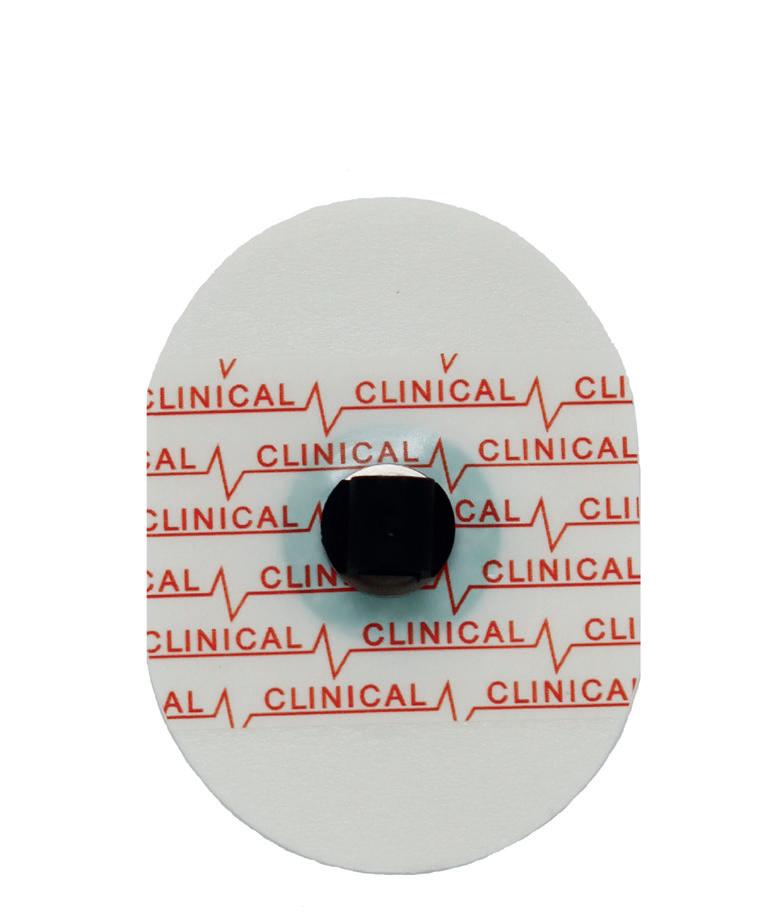

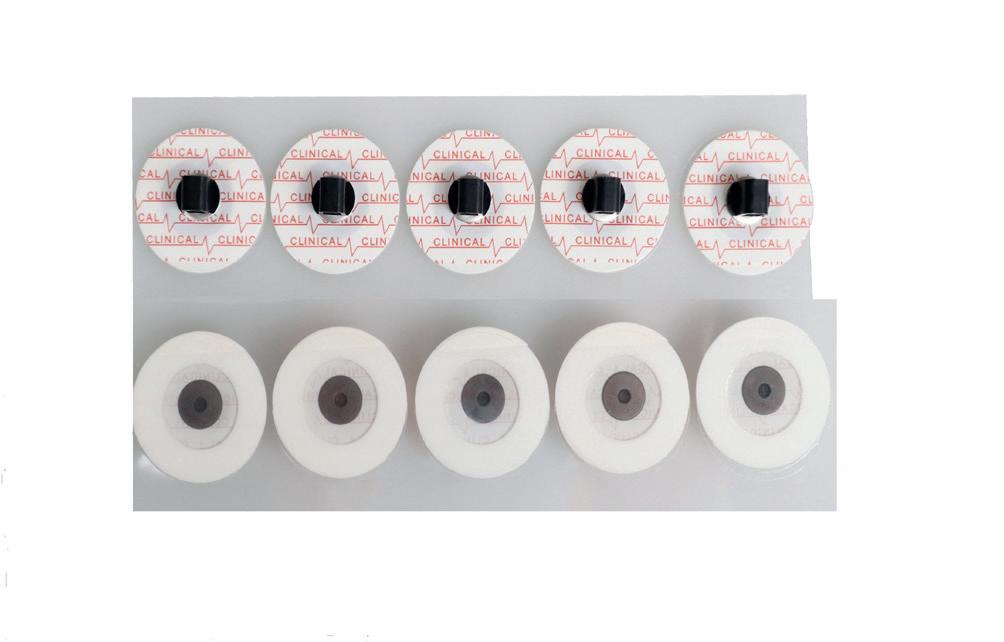

Clinical S40C Artikelcode
EC849902
Materiaal
Foam
Afmeting (l x b)
40mm x 36mm
Gel
Solid gel
Connector
Carbon drukknoop
Verpakkingseenheid
100 stuks (5 elektroden per strip)
Bijzonderheden
Röntgendoorlaatbaar
Toepassing
Universeel toepasbaar
Vergelijkbaar met
3M™ Red Dot™ 2268 Cardinal Health Kendall H135TSG, 31.1355821 Kendall™ Medi-Trace 600
pagina 9
ECG elektroden - Volwassenen Kortdurende toepassingen

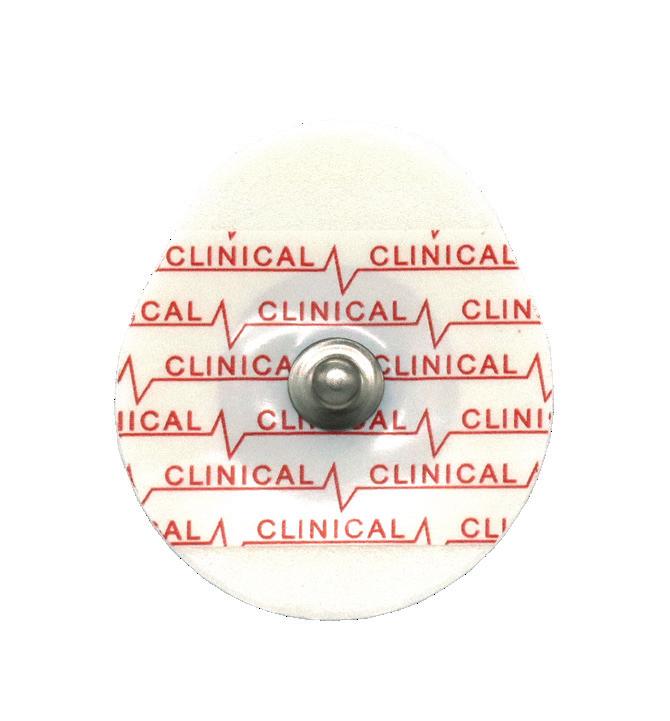

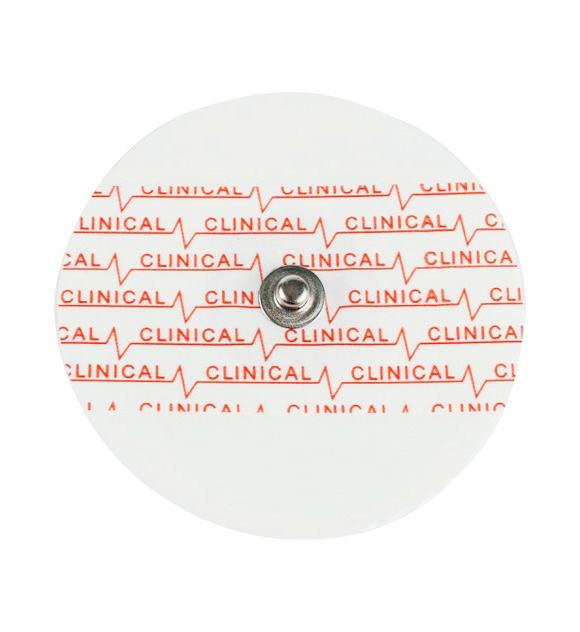

Clinical S45 Artikelcode
EC849903
Materiaal
Foam
Afmeting (l x b)
45mm x 42mm
Gel
Solid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
60 stuks (5 elektroden per strip)
Bijzonderheden
n.v.t.
Toepassing
Universeel toepasbaar
Vergelijkbaar met
3M™ Red Dot™ 2237, 2245 Cardinal Health Kendall 530, 31.0139.26 Kendall™ Medi-Trace 530

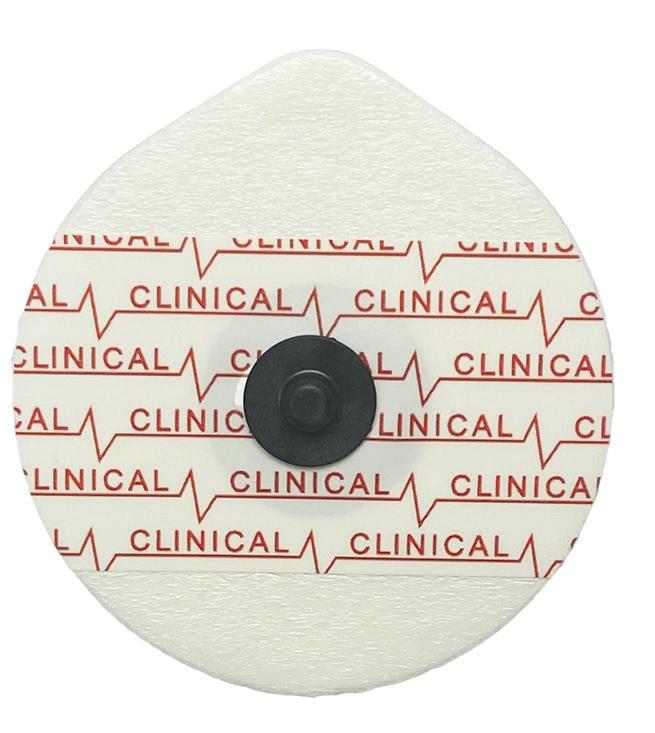

Clinical S45C Artikelcode
EC849904
Materiaal
Foam
Afmeting (l x b)
45mm x 42mm
Gel
Solid gel
Connector
Carbon drukknoop
Verpakkingseenheid
60 stuks (5 elektroden per strip)
Bijzonderheden
Röntgendoorlaatbaar
Toepassing
Universeel toepasbaar
Vergelijkbaar met
Cardinal Health SF3040.5 31.4523.89 Kendall™ Medi-Trace 530
pagina 10
ECG elektroden - Volwassenen Kortdurende toepassingen
Clinical S45B Artikelcode
EC849758
Materiaal
Foam
Afmeting (l x b)
45mm x 42mm
Gel
Solid gel
Connector
4mm aansluiting
Verpakkingseenheid
30 stuks (5 elektroden per strip)
Bijzonderheden
n.v.t.
Toepassing
Veel gebruikt voor diagnostiek en stresstesten
Vergelijkbaar met
3M™ Red Dot™ 2228BA Cardinal Health H914SG, 31.1941.21 Skintact FS-RB4

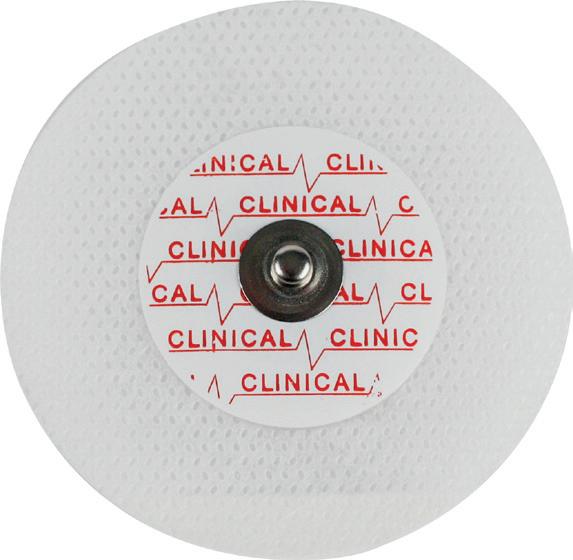

Clinical L50 Artikelcode
EC849720
Materiaal
Foam
Afmeting (l x b)
50mm
Gel
Liquid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
50 stuks (5 elektroden per strip)
Bijzonderheden
Zeer snelle geleiding
Toepassing
Universeel toepasbaar
Vergelijkbaar met
3M™ Red Dot™ 2256 Cardinal Health Kendall H34LG, 31.1345.21 Skintact FS-50, F-55, F-TB
pagina 11
ECG elektroden - Volwassenen Kortdurende toepassingen

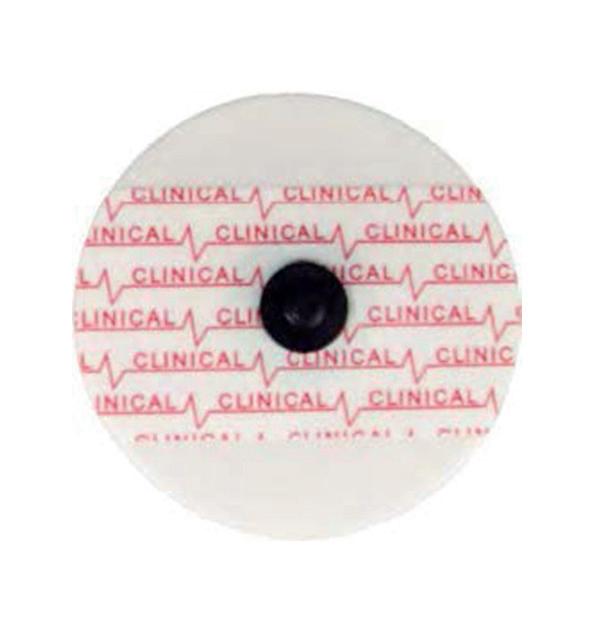

Clinical L50C Artikelcode
EC849723
Materiaal
Foam
Afmeting (l x b)
50mm
Gel
Liquid gel
Connector
Carbon drukknoop
Verpakkingseenheid
50 stuks (los in zak)
Bijzonderheden
Zeer snelle geleiding Röntgendoorlaatbaar
Toepassing
Universeel toepasbaar
Vergelijkbaar met
Ambu WhiteSensor 4500M/RT Skintact FS-50C Swaromed REF 1010
Clinical L50B Artikelcode
EC849721
Materiaal
Foam
Afmeting (l x b)
38mm x 50mm
Gel
Liquid gel
Connector
4mm aansluiting
Verpakkingseenheid
50 stuks (5 elektroden per strip)
Bijzonderheden
n.v.t.
Toepassing
Universeel toepasbaar, o.a. voor diagnostiek en stresstesten
Vergelijkbaar met
Skintact FS-RB4 Swaromed REF 1019
pagina 12
ECG elektroden - Volwassenen XL/Repositioneerbaar/TAB
Clinical S55 Artikelcode
EC849750
Materiaal
Foam
Afmeting (l x b)
55mm
Gel
Solid gel
Connector
RVS drukknoop, Ag/AgCl
Verpakkingseenheid
30 stuks (los in zak)
Bijzonderheden
Groot oppervlak
Toepassing
Universeel toepasbaar
Vergelijkbaar met
3M™ Red Dot™ 2330,2360 Cardinal Health Kendall H66LG, 31.1663.21 Skintact F-TB1

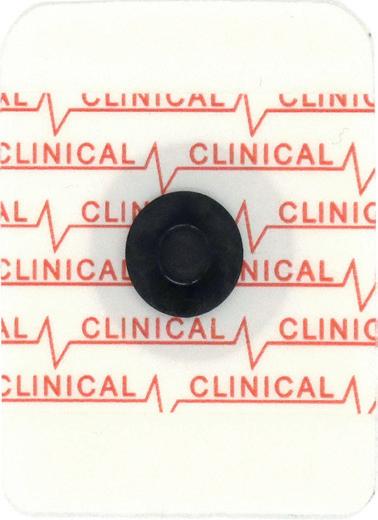

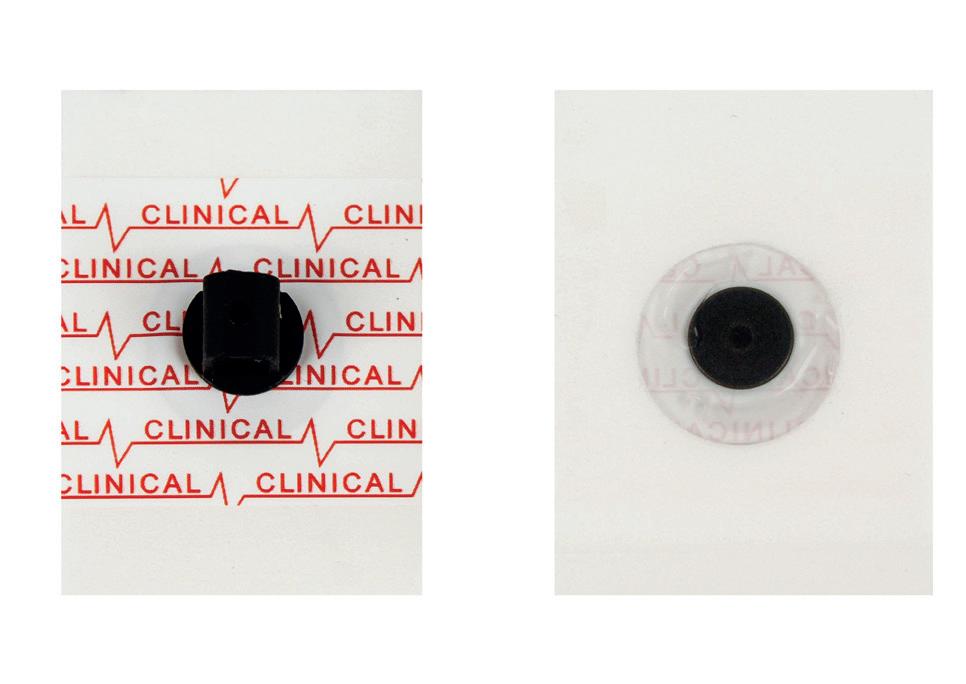

Clinical RE4032-5 Artikelcode
EC849981
Materiaal
Vlies
Afmeting (l x b)
40mm x 32mm
Gel
Hydrogel
Connector
Carbon drukknoop
Verpakkingseenheid
Per strip à 5 elektroden
Bijzonderheden
Repositioneerbaar (tot 96 uur) Röntgendoorlaatbaar
Toepassing
Vooral veel gebruikt op IC
Vergelijkbaar met
3M™ Red Dot™ 2260, 2670 Cardinal Health Kendall H49P; H59P, ES40076; H69P, ES40281; RR3305
pagina 13
ECG elektroden - Volwassenen XL/Repositioneerbaar/TAB

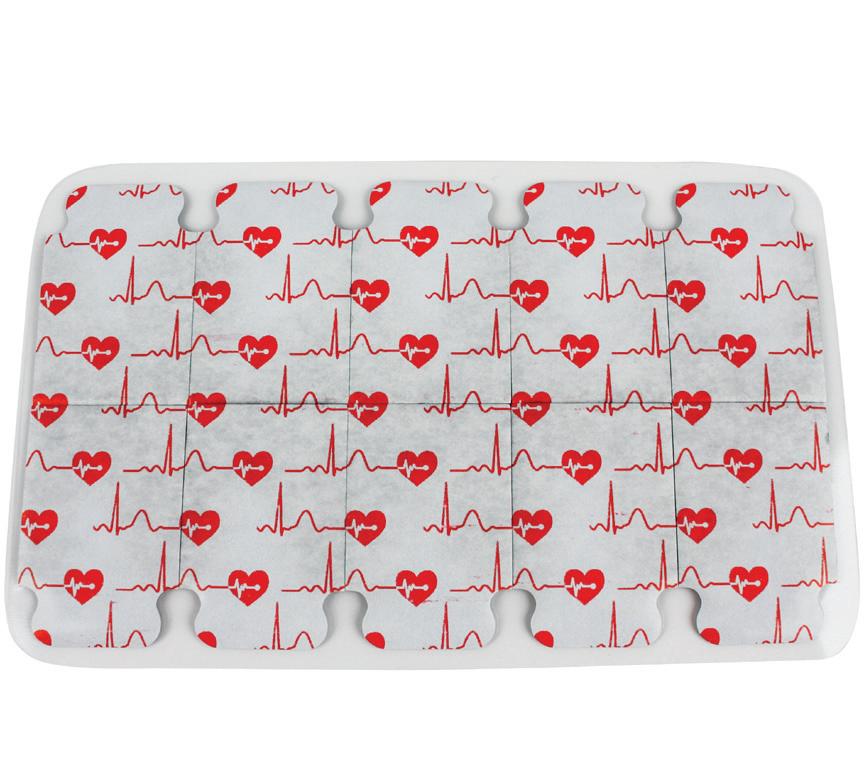

Clinical TAB Artikelcode
EC849745
Materiaal
Papier
Afmeting (l x b)
21mm x 34mm
Gel
Hydrogel
Connector
TAB voor alligator klem
Verpakkingseenheid
100 stuks (10 elektroden per strip)
Bijzonderheden
TAB aansluiting
Toepassing
Rust ECG /12-kanaals ECG
Vergelijkbaar met
3M™ Red Dot™ 2330, 2360 Cardinal Health Kendall 5400, 31433538; 5500, 30807732 Skintact RT-34
pagina 14
ECG elektroden - Volwassenen Extra sterke kleefkracht
Clinical S33ST Artikelcode
EC849900
Materiaal
Foam
Afmeting (l x b)
51 x 33 mm
Gel
Solid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
60 stuks (5 elektroden per strip)
Bijzonderheden
Extra sterke kleefkracht
Toepassing
Universeel toepasbaar maar veel gebruikt voor stresstesten
Vergelijkbaar met
Cardinal Health Kendall H92SG, 31.1925.21
Clinical L38ST Artikelcode
EC849906
Materiaal
Foam
Afmeting (l x b)
50 x 38 mm
Gel
Liquid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
50 stuks (5 elektroden per strip)
Bijzonderheden
Extra sterke kleefkracht
Toepassing
Stresstest
Vergelijkbaar met
Skintact FS-21, FS-524 Swaromed REF 1036, 1066
pagina 15
ECG elektroden - Volwassenen Extra sterke kleefkracht
Clinical S40ST Artikelcode
EC849910
Materiaal
Foam
Afmeting (l x b)
40mm x 36mm
Gel
Solid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
60 stuks (los in zak)
Bijzonderheden
Extra sterke kleefkracht
Toepassing
Universeel toepasbaar
Vergelijkbaar met
Cardinal Health Kendall H135SG, 31.1355.21
Clinical S48C-ST Artikelcode
EC849929
Materiaal
Foam
Afmeting (l x b)
48 x 45 mm
Gel
Solid gel
Connector
Carbon drukkknoop
Verpakkingseenheid
60 stuks (los in zak)
Bijzonderheden
Extra sterke kleefkracht Röntgendoorlaatbaar
Toepassing
Universeel toepasbaar
Vergelijkbaar met
Cardinal Health Kendall H34SG, 31.1946.21
pagina 16
ECG elektroden - Volwassenen Holter / Langdurende toepassingen
Clinical S30H Artikelcode
EC849763
Materiaal
Vlies
Afmeting (l x b)
30 mm
Gel
Solid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
30 stuks (los in zak)
Bijzonderheden
n.v.t.
Toepassing
Universeel toepasbaar
Vergelijkbaar met
Skintact W-W130C/3
Clinical S55H Artikelcode
EC849765
Materiaal
Vlies
Afmeting (l x b)
55 mm
Gel
Solid gel
Connector
RVS drukkknoop, Ag/AgC
Verpakkingseenheid
30 stuks (los in zak)
Bijzonderheden
Ademend
Toepassing
Vooral gebruikt voor diagnostiek
Vergelijkbaar met
3M RedDot 2231, 2238, 2239, 2249, 2271 Cardinal Health Kendall H99SG, 31.1996.21 Skintact W-601 pagina 17
ECG elektroden - Volwassenen Holter / Langdurende toepassingen

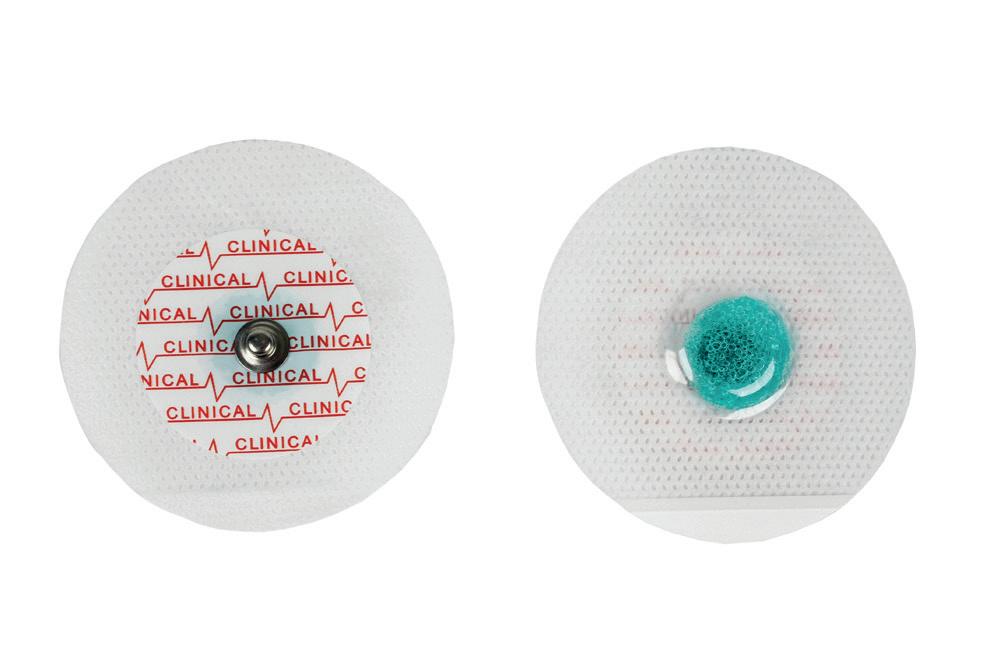

Clinical L55H Artikelcode
EC849722
Materiaal
Vlies
Afmeting (l x b)
55 mm
Gel
Liquid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
30 stuks (los in zak)
Bijzonderheden
Ademend
Toepassing
Vooral gebruikt voor diagnostiek
Vergelijkbaar met
Cardinal Health Kendall H99LG, 31.1995.21 Skintact F-55, W-60
Clinical S2400H Artikelcode
EC849996
Materiaal
Foam
Afmeting (l x b)
57 x 38 mm
Gel
Solid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
30 stuks (5 elektroden per strip)
Bijzonderheden
Kabelgleuf
Toepassing
Langdurende toepassingen (Holter monitoring)
Vergelijkbaar met
Ambu 4560M, 4570M
pagina 18
ECG elektroden - Pediatrie

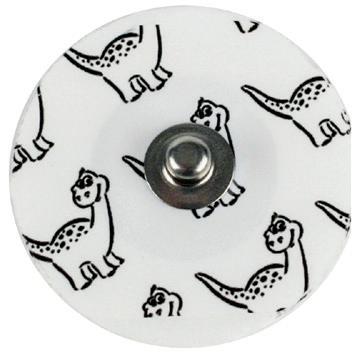

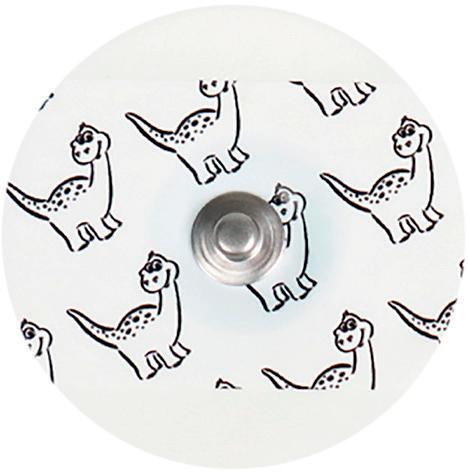

Clinical S30 Dino Artikelcode
EC849755
Materiaal
Foam
Afmeting (l x b)
30 mm
Gel
Solid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
30 stuks (los in zak)
Bijzonderheden
Met Dino motief
Toepassing
Universeel toepasbaar
Vergelijkbaar met
3M™ Red Dot™ 2248 Cardinal Health Kendall 100, 31118733; 133, 31439725-; H124SG, 31.1245.21 Skintact F-301
Clinical S30C Artikelcode
EC849998
Materiaal
Foam
Afmeting (l x b)
30 mm
Gel
Solid gel
Connector
Carbon drukkknoop
Verpakkingseenheid
30 stuks (5 elektroden per strip)
Bijzonderheden
Röntgendoorlaatbaar
Toepassing
Universeel toepasbaar Ook geschikt voor volwassenen
Vergelijkbaar met
3M™ Red Dot™ 2268 Skintact W-130C /3
pagina 19
ECG elektroden - Pediatrie
Clinical Clinical S40 DinoS30B Artikelcode
EC849905
Materiaal
Foam
Afmeting (l x b)
30mm
Gel
Solid gel
Connector
4mm aansluiting
Verpakkingseenheid
50 stuks (5 elektroden per strip)
Bijzonderheden
Hoog patientcomfort Ook geschikt voor volwassenen
Toepassing
Universeel toepasbaar
Vergelijkbaar met
3M™ Red Dot™ 2268
Clinical L40 Dino Artikelcode
EC849726
Materiaal
Foam
Afmeting (l x b)
40 mm
Gel
Liquid gel
Connector
RVS drukkknoop, Ag/AgCl
Verpakkingseenheid
50 stuks (5 elektroden per strip)
Bijzonderheden
Met Dino motief
Toepassing
Universeel toepasbaar
Vergelijkbaar met
Swaromed REF 1008 Diddle Skintact F-40C
pagina 20
ECG elektroden - Neonatologie

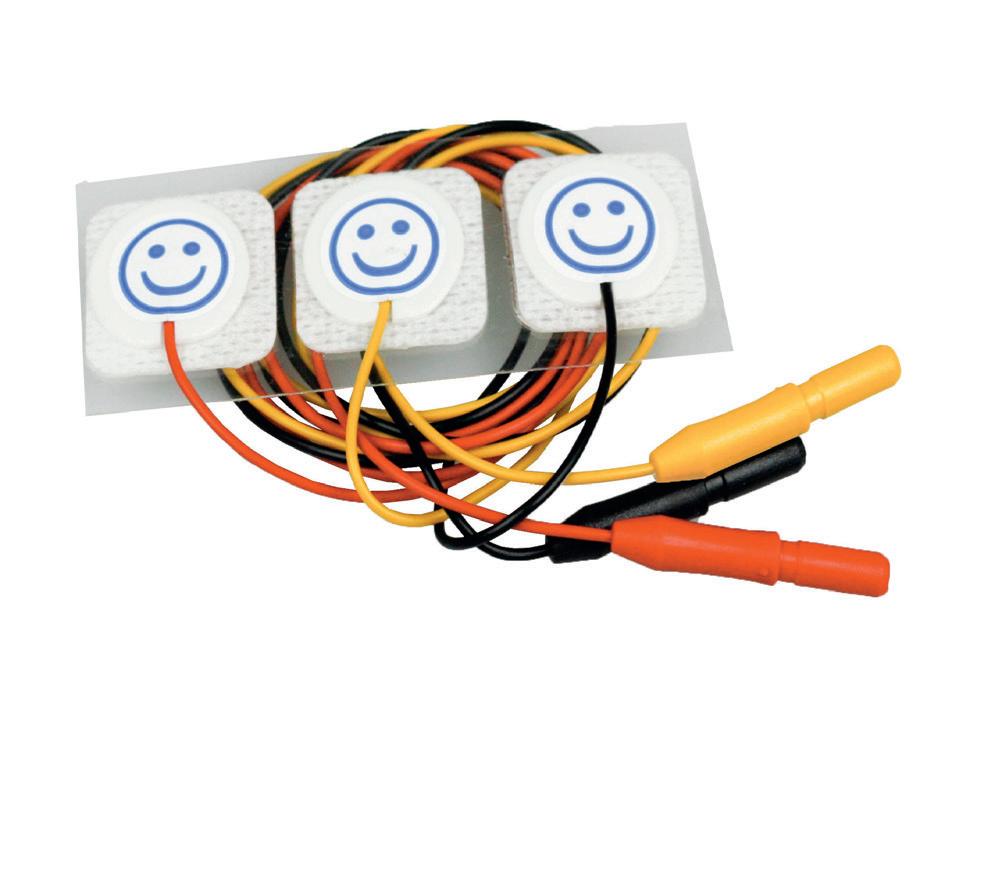

Clinical P22DR Artikelcode
EC849923
Materiaal
Vlies
Afmeting (l x b)
22mm, met kabel van 60cm
Gel
Hydrogel
Connector
1,5mm DIN connector
Verpakkingseenheid
Per strip à 3 elektroden
Bijzonderheden
Repositioneerbaar Röntgendoorlaatbaar
Toepassing
o.a. Couveuses
Vergelijkbaar met
3M™ Red Dot™ 2269, 2282 Cardinal Health Kendall 1051NPSM, 31424743

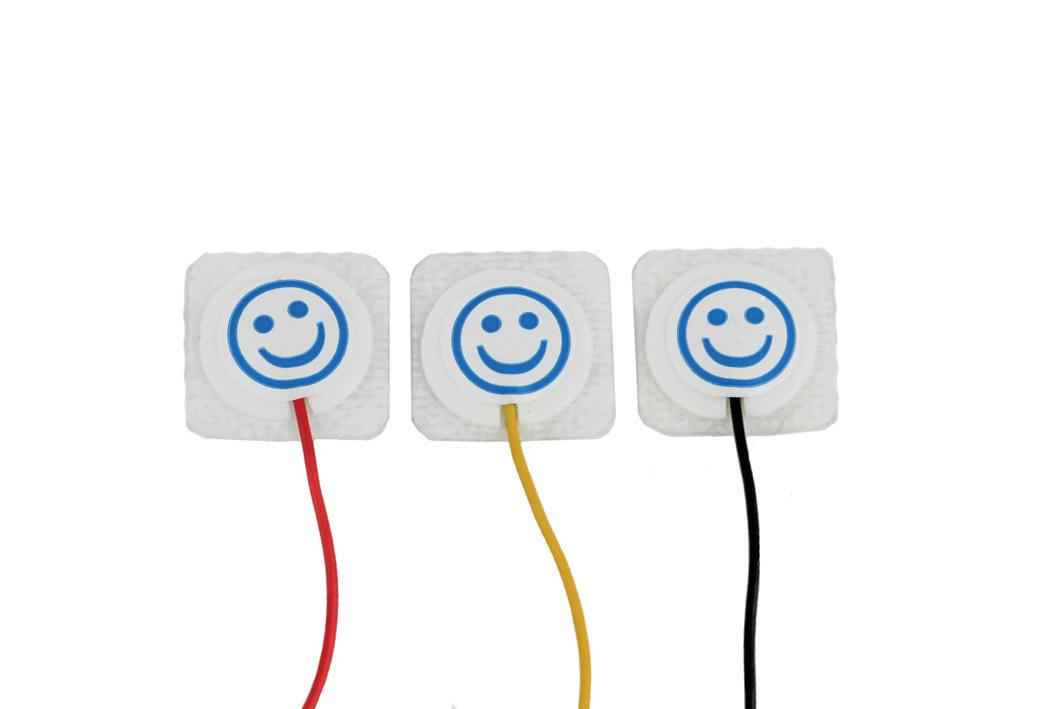

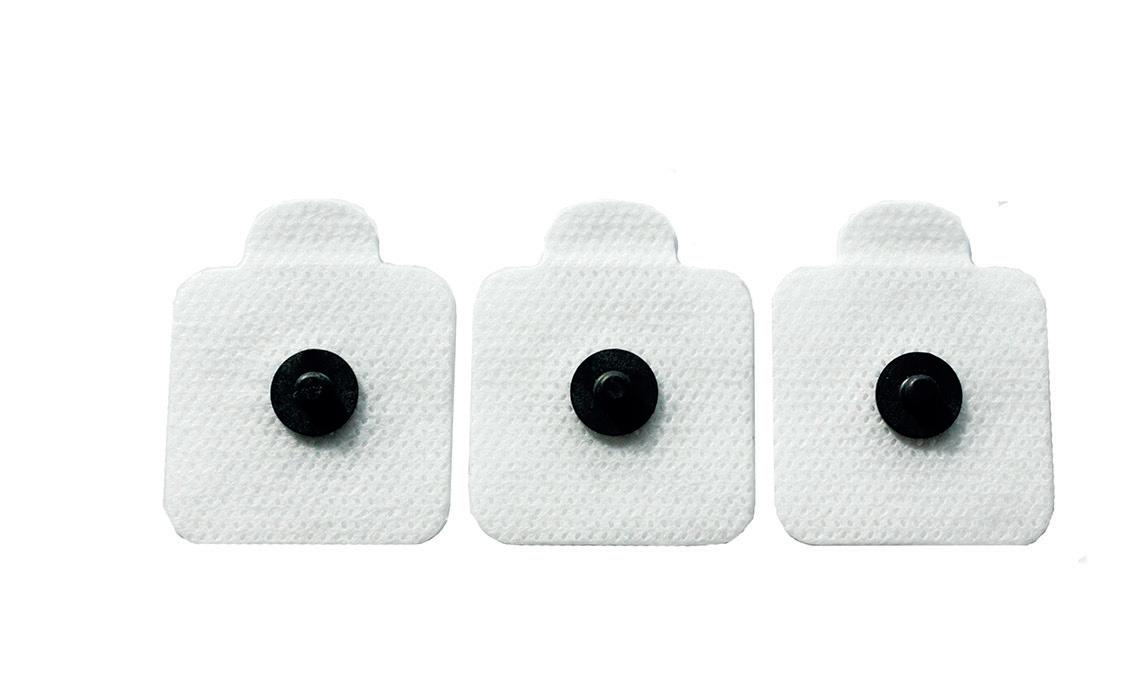

Clinical P22BR Artikelcode
EC849925
Materiaal
Vlies
Afmeting (l x b)
22mm met kabel van 60cm
Gel
Hydrogel
Connector
4mm aansluiting
Verpakkingseenheid
Per strip à 3 elektroden
Bijzonderheden
Repositioneerbaar Röntgendoorlaatbaar
Toepassing
o.a. Couveuses
Vergelijkbaar met
Cardinal Health Kendall H203GT Skintact PD-50-F4C
pagina 21
ECG elektroden - Volwassenen Neonatologie
22
Halbach Medical Veerdijk 31, 1531 MS Wormer (NL) Tel. +31 (0)75 - 628 29 57 Mail: info@halbachmedical.nl www.halbachmedical.nl / webshop.halbachmedical.nl
