I denne guide vil du kunne finde tilslutnings muligheder for alle vores GSM Cloud produkter, hvordan man opsætter sit flow inde på www.gsmcloud.dk og meget mere. Skulle der opstå nogle spørgsmål er i velkommen til at kontakte vores support afdeling, kontakt oplysningerne finder i på sidste side i denne guide. - God læselyst!
Hvad er hvor?
Teknisk data
Sådan tilsluttes 1001
Sådan tilsluttes 1019
Sådan tilsluttes 8800
Sådan tilsluttes 3100
Hvordan fungere det?
Enhed med 5 års udskifteligt batteri.
Enheden er udstyret med klemrække til tilslutning af komponeter, som skal bruges til NO/NC. Alarmen oplades via mini usb stikket på siden af enhenden. Enheden er også udstyret med en ekstern antenne for bedre dækning.
Batteritid i ca. 5 år eller 2000 alarmer pr. pladning.
Mål: 58 mm x 41 mm x 19 mm.
Tæthedsklasse: IP54
Temperatur område: -20ºC til + 60ºC
Batteri: 1600 mAH.
Enheden med 10 års indbygget batteri, som er indkapslet i en vandtæt IP65 boks, og som kan hænges op over alt. Åbner man dæksel på enheden, får man adgang til klemrækken hvor tilbehør tilsluttes.
Mål: 80 mm x 82 mm x 54 mm.
Temperatur område: -20ºC til + 60ºC
Batteri: Indbygget og kan skiftes, det holder op til 15 år eller maksimalt 40.000 alarmer/statusbeskeder.

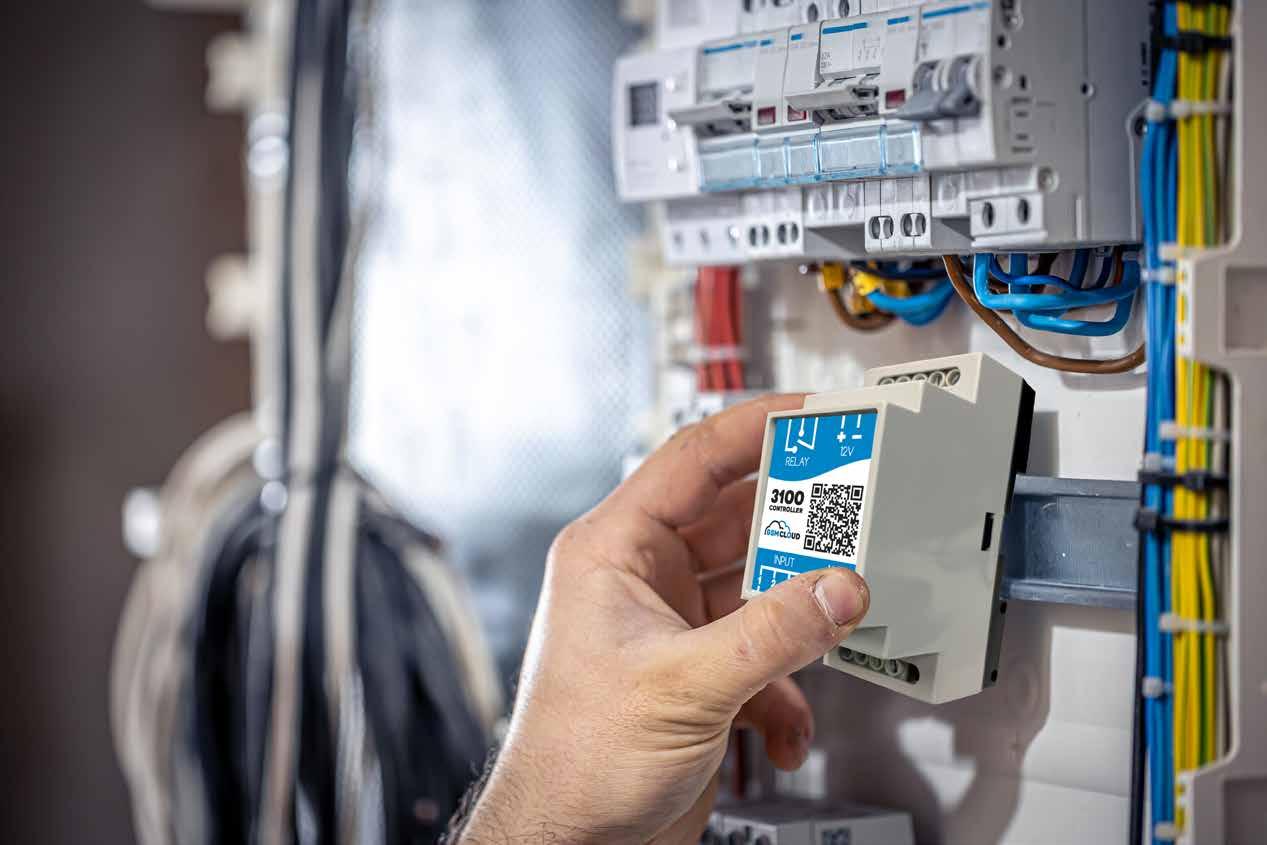

Enheden med 3 indgange og 1 relæ udgang, som tilsluttes til 12VDC. Indgangene kan konfigureres til ON/OFF, tempera turføler DS18B20, O-20mA og KWh tæller.
Mål: 85 mm x 35 mm x 58 mm.
Spændingstilslutning: 12VDC (1A max./ 30mA standby).
Indgange: 3 stk. digitale ON/OFF, Temperaturføler DS18B20, analog 0-20mA/4-20mA og pulstæller.
Udgange: 1 stk. Relæ (NO/NC) Max 250VAC /8A.
Tæthedsklasse: IP54.
Temperatur område: -20ºC til + 60ºC.
Batteri: Indbygget til at give besked ved strømsvigt.
Enheden med 8 indgange og 8 relæ udgange, som tilsluttes til 12VDC. Perfekt til de store projekter med overvågning. og logning.
Indgangen kan konfigureres til ON/OFF, DS18B20, O-20mA og KWh tæller.
Enheden er udstyret med lysdiode med indikering om relæet er tændt eller slukket.
Mål: 160mm x 80 mm x 40 mm.
Spændingstilslutning: 12VDC (1A max./ 30mA standby).
Indgange: 8 stk.
Udgange: 8 stk.
Tæthedsklasse: IP0 (ingen beskyttelse, kræver indbygning i kasse).
Temperatur område: -20ºC til + 60ºC.
Batteri: Indbygget til at give besked ved strømsvigt.
Tilslutning af tilbehør til følgende produkt: 1001.
Tilslutnings guide
On/Off:
Den ene i Terminal: 1
Den anden i Terminal: 2
Det er uden betydning, hvordan man vender polariteten for tilslutning af On/Off signal. Det skal være et potentialfrit signal, det vil sige uden spænding. Alarmen kan holde op til 5 års batteri.
Tilslutning af tilbehør til følgende produkt: 1019.
Tilslutnings guide
Temperatur: Gul ledning i terminal: 1
Rød og sort ledning i terminal: 3
On/Off: Den ene i Terminal: 1
Den anden i Terminal: 3
0-20 og 4-20mA: Lille sort ledning i terminal: 1
Lille rød ledning i terminal: 2
Tilslutning af tilbehør til følgende produkt: 8800.
Almindelig tilslutning
Diagram
Jumperen skal placeres, som vist på billedet for at virke til denne funktion.
Almindelige tilslutning til f.eks. en niveuvippe:
Rød ledning (+) sættes i højre side på klemrække.
Sort ledning (-) sættes i venstre side på klemrække.
Digital tempføler
Diagram
Jumperen skal placeres, som vist på billedet for at virke til denne funktion.
Tislutningen af en temperaturføler:
Gul ledning (signal) sættes i venstre side af klemrække.
Rød ledning (+) sættes i højre side af klemrække.
Sort ledning (-) sættes i højre side af klemrække.
0-20/4-20mA tilslutning
Diagram
Jumperen skal placeres, som vist på billedet for at virke til denne funktion.
Tilslutningen af en 0-20/4-20 mA sensor:
Rød ledning (+) sættes i 12V+ klemrække.
Sort ledning (-) sættes i venstre side på klemrækken.
Signalværdi i Flow og omregning:
Der kommer en værdi på 0-999 fra denne type indgang, hvor 0 svarer til 0mA og 999 svarer til 20mA.
Eksempel:
Hvis du tilslutter f.eks. en væskemåler på 5m, som giver et 4-20mA signal, skal der anvendes en formel, som hedder:
(x-200)*500/799. Så vil den give en værdi i cm fra 0-500.
KWH timer tlislutning
Diagram
Jumperen skal placeres, som vist på billedet for at virke til denne funktion.
Hvis man tilslutter en bimåler med pulsudgang, er det vigtigt at vende puls og minus rigtigt. Ligeledes er det vigtigt at sno kablet, så der ikke kommer støj ind og den tæller forkert.
Indgangen tæller til “1” for hver 1000 pulser dvs. hvis den har talt 5000 pulser, vil værdien vise “5”.
Den akkumuleret tællerværdi kan kun nulstilles, hvis man sletter enheden og starter forfra.
Tilslutning af tilbehør til følgende produkt: 3100.
ON/OFF
Diagram
Virker på alle 3 indgange
Den ene ledning sættes i 1, 2 eller 3
Den anden ledning sættes i com
Der skal være et potentjalfrit signal, der tilslutter, dvs uden spændning.
Digital tempføler
Diagram
Tislutningen af en temperaturføler:
Der skal anvendes en temperaturføler af type DS18B20.
Virker på alle 3 indange.
Eksempel på indgang 3:
Gul ledning (signal) sættes i termial 3 i klemmerækken.
Rød ledning (+) sættes i terminal COM i klemmerækken.
Sort ledning (-) sættes i terminal COM i klemmerækken.
0-20/4-20mA tilslutning
Diagram
Tilslutningen af en 0-20/4-20 mA sensor:
Virker på alle 3 indgange.
Rød ledning (+) sættes i 12V+ klemrække.
Sort ledning (-) sættes i indgangen og der skal være en 100 ohms modstand mellem indgang og com, som vist på billede.
Signalværdi i Flow og omregning:
Der kommer en værdi på 0-999 fra denne type indgang, hvor 0 svarer til 0mA og 999 svarer til 20mA.
Eksempel:
Hvis du tilslutter f.eks. en væskemåler på 5m, som giver et 4-20mA signal, skal der anvendes en formel, som hedder: (x-200)*500/799. Så vil den give en værdi i cm fra 0-500.
KWH timer tlislutning
Diagram
Virker kun på indgang 3.
Hvis man tilslutter en bimåler med pulsudgang, er det vigtigt at vende puls og minus rigtigt. Ligeledes er det vigtigt at sno kablet, så der ikke kommer støj ind og den tæller forkert.
Indgangen tæller til “1” for hver 1000 pulser dvs. hvis den har talt 5000 pulser, vil værdien vise “5”.
Den akkumuleret tællerværdi kan kun nulstilles, hvis man sletter enheden og starter forfra.
Al programering af gsmcloudprodukter foregår på en online platform. Opret en gratis konto og kom hurtig i gang.
1
Opret em ‘’gratis’’ konto inde på: www.gsmcloud.dk og få 50,- kr. med til forbrug af sms og tale.
2 3 4
Opret et flow som er programeret.
5
Opret evt. et dashboard eller app for nem styring af dine enheder.
Opret en enhed med IMEI nr. (står på siden af produktet) og vælg hvordan indgangene skal stå evt. også navngiv dem.
Opret evt. log til opsamling af data fra dine enheder.
Register dig med en konto inde på vores side. Tryk på register i øverste højre side og indfyld div. informationer og tryk register.
Øver i midten af siden vil du altid kunne styre dig igennem dine enheder, flows, logs og dashboard, tryk på Devices for at oprette en enhed eller få oversigten over dine oprettede enheder.
For at kunne oprette en enhed skal man angive et navn til produktet f.eks. Vandalarm.
Indast nu IMEI nummeret som er unikt for enheden og står på siden af produktet.
Angiv nu hvad hver indgang skal bruges til og i label kan man angive et specifikt navn til indgangen. fe.ks. IN 1, Indgang 1, On/Off. Afslut med at trykke på: Save
trykke på: Edit.
Sen en yderlig beskrivelse hvordan man ændre i sit flow på næste side.
Opret en log og giv den et navn under: Logs.
Vælg i Flows under communication: Write to log du ønsker.
Træk så en streg mellem produktet og noden du har valgt.
Alt efter hvilken log funktion du har valgt skal man vælge angive mere i noden.
F.esk. kunne være du ville have en 3100 til at skrive til din log hver gang der sker en temperaturændring eller ved ændring på indgangen.
Opret et dashboard for at kunne få et visuelt udtryk af dit flow, du kan også dele et link så den er mobilvenlig (app).
Vælg hvilke produkter i højre side og dens funktion f.eks. en tænd og sluk knap eller en temperaturmåler.
Når dashboardet er lavet med de widget man øsnker kan man trykke på: Share og derefter tryk på: Allow public access. Derefter får du en URL som du kan dele med andre som også skal kunne se dit dashboard. Man kan også åbne lnket på sin telefon og gemme det link som en app på ens skrive bord, for nemt og kunne åbne det igen.
Sådan kunne en typisk opstilling af noder se ud, hvis man ønsker at aflæse temperaturen fra en 3100.
Ud for hver node er der runde cirkler, som viser om det en ind eller udgang.
Sæt din mus ud for den node, som du skal lave noget med, og hold venstre klik inde og flyt musen.
Træk en streg imellem noderne for at skabe samkoblingen imellem noderne.
Har man lavet en fejl eller ønsker man at slette en node, så skal du trykke på noden og trykke på: Delete knappen på dit tastatur.
På strengene imellem noderne er der en status, som f.eks. kan være temperaturen eller om en enhed er tændt eller slukket.
Telefon: 52 62 52 00
Man-torsdag: 9:00 - 16:00
Fredag: 9:00 - 15:00
E-mail: mail@gsmteknik.dk
Vi bestræber os på at besvare emails indenfor 24 timer på alle hverdage.
