Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

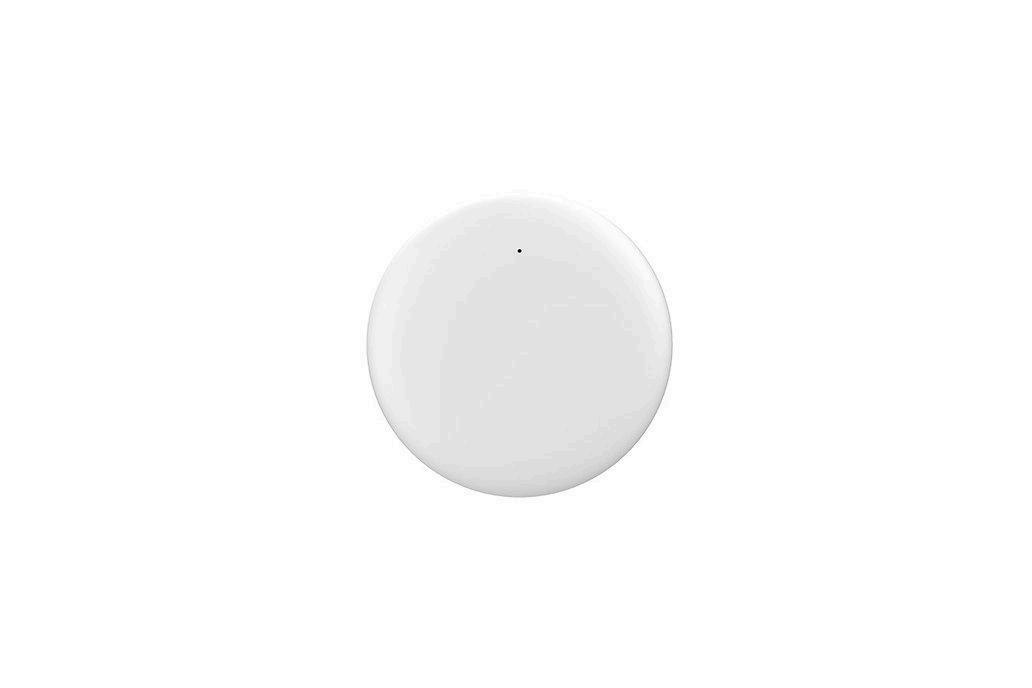

GSMCLOUD mmWave BLE Counter

Side 1 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

1.1 Introduktion MSR01‑B er en Bluetooth‑styret millimeterbølge‑radarsensor som anvendes til persontælling.

Sensoren har høj følsomhed, avanceret algoritme og en nøjagtighed på op til 98 %. Med selv­læringsfunktion tilpasser den sig omgivelserne og filtrerer støj. Derudover tilbyder den udvidede funktioner som retningsgenkendelse og stillingsvurdering.

1.2 Manualintroduktion Dette dokument beskriver brugen af B‑versionen til persontælling.

1.3 Produktspecifikationer ●​ Trådløs tilstand: Bluetooth® LE​ ●​ Rækkevidde (broadcast): Op til 100 m (i åbent miljø)​ ●​ Radarfrekvens: 60 GHz​ ●​ Monteringshøjde: 2,5 m – 4,0 m​ ●​ Detektionsvinkel: 120°​ ●​ Detektionsområde: Ved loftmontering projekteres en cirkel med radius 3 m på gulvet​ ●​ Statistisk periode: 10 s – 24 h (justerbar), standard 60 s​ ●​ Detektionshøjde: 1,0 m – 4,0 m (justerbar), standard 2,0 m​ ●​ Tælleområde (bredde): 0,1 m – 1,0 m (justerbar), standard 0,4 m​ ●​ Tælleområde (længde): 0,6 m – 5,0 m (justerbar), standard 1,6 m​ ●​ Arbejdstemperatur: -10 ℃ – +60 ℃​ ●​ Relativ luftfugtighed: ≤ 95 % RH (ingen kondens)​ ●​ Strømforsyning: DC 12V​ ●​ Dimensioner: Φ 83 × 21 mm (enhed), Φ 66 × 6,1 mm (monteringsbase)​ ●​ Monteringsmetode: Loftmontering via magnet

Side 2 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

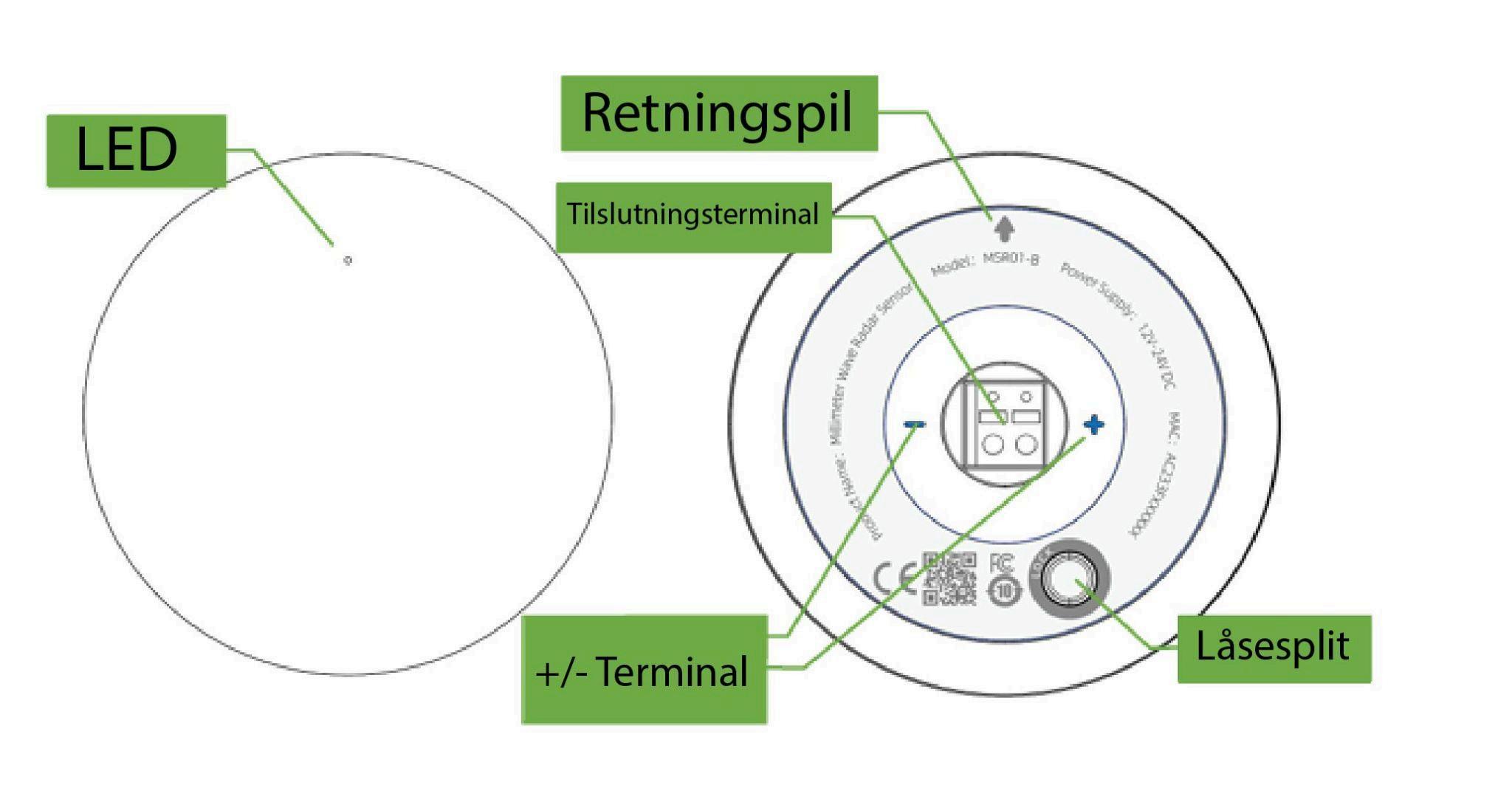

2. Produkt Diagram Produkt Diagram ●​ LED‑indikator ●​ Retningspil ●​ Tilsluntningsterminal (anode “+” og katode “–”) ●​ Låsesplit

Side 3 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

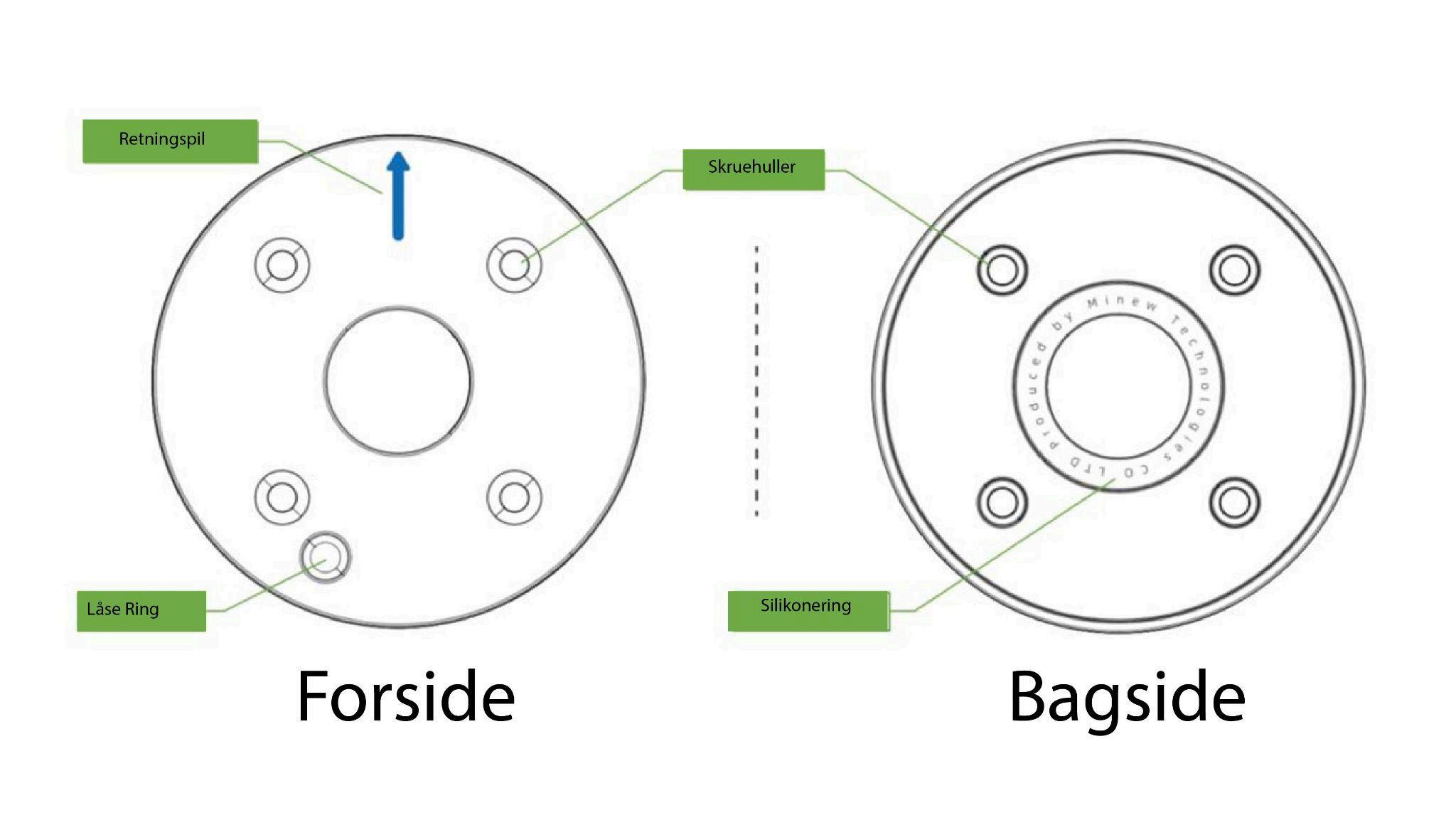

2.2 Diagram af monteringsbase Produkt Diagram ●​ Retningspil ●​ Skruehuller ●​ Låsering ●​ Silikonering

Side 4 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

2.3 Tilbehør

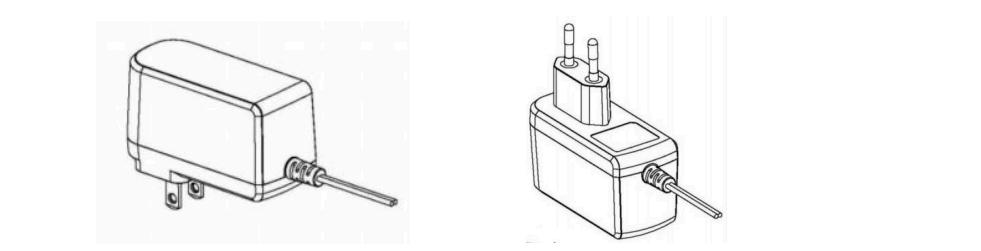

DC adapter (medfølger)

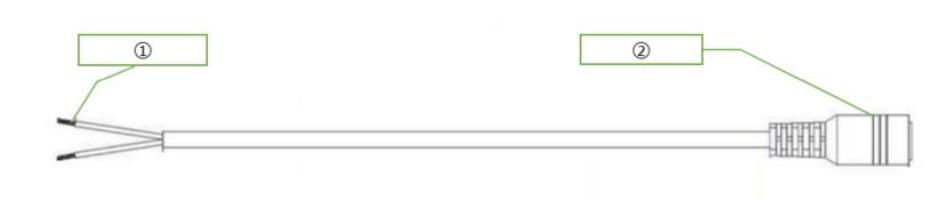

DC adapter kabel (medfølger)

Kobbertrådene tilsluttes pres terminal: rød (+), sort (–).

DC‑han stik tilsluttes adapterens hun‑stik.

Dobbeltklæbende tape

Bruges ved installation, så kablet kan føres ud i siden for et stabilt montage.

Side 5 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

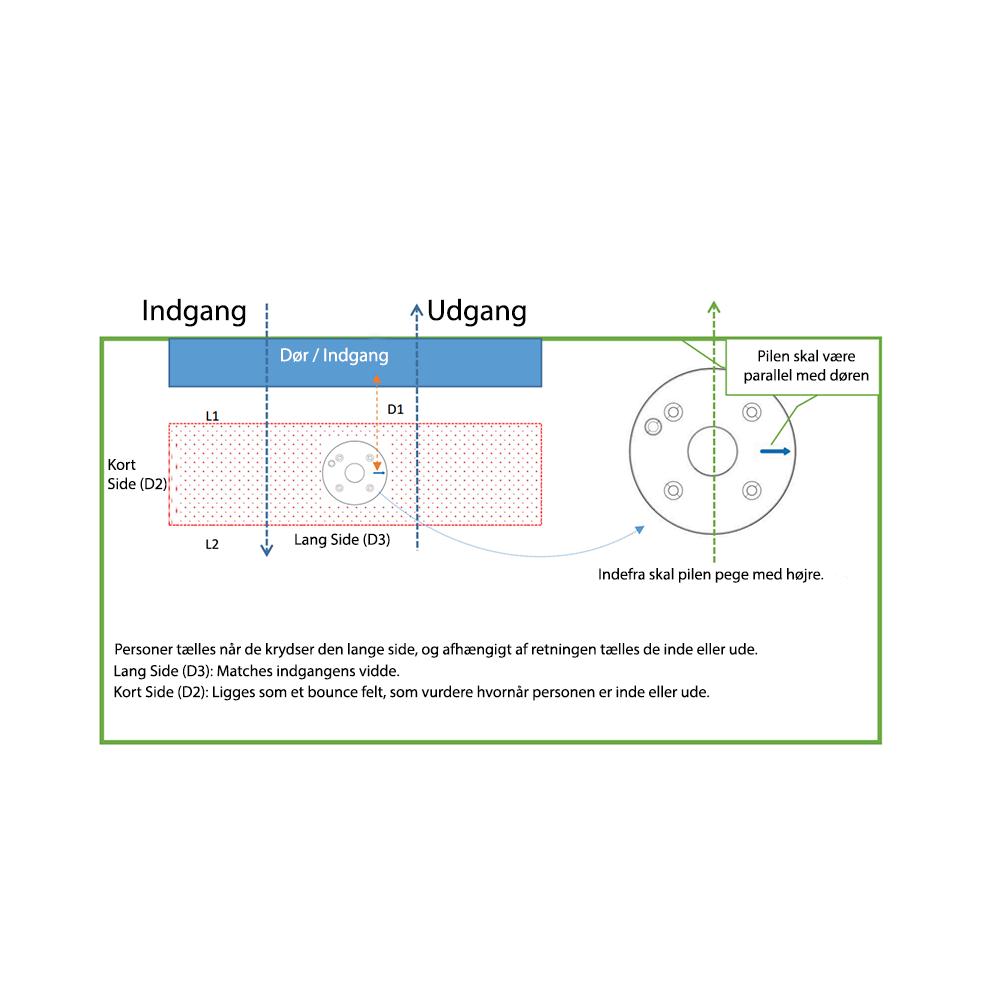

3. Installationsvejledning 3.1 Opsætningsdiagram

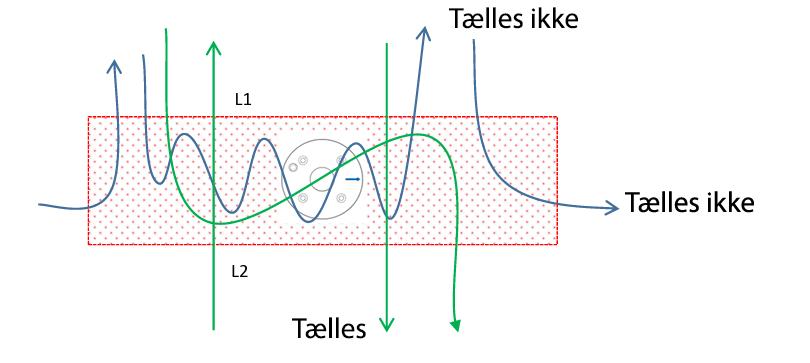

Grøn Linje: Tælles​ Blå Linje: Tælles IKKE​ Hvis en person krydser den lange side (L1,L2) tælles enten ude eller inde afhængigt af retning.

Side 6 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

3.1 Indstilling af tælleren

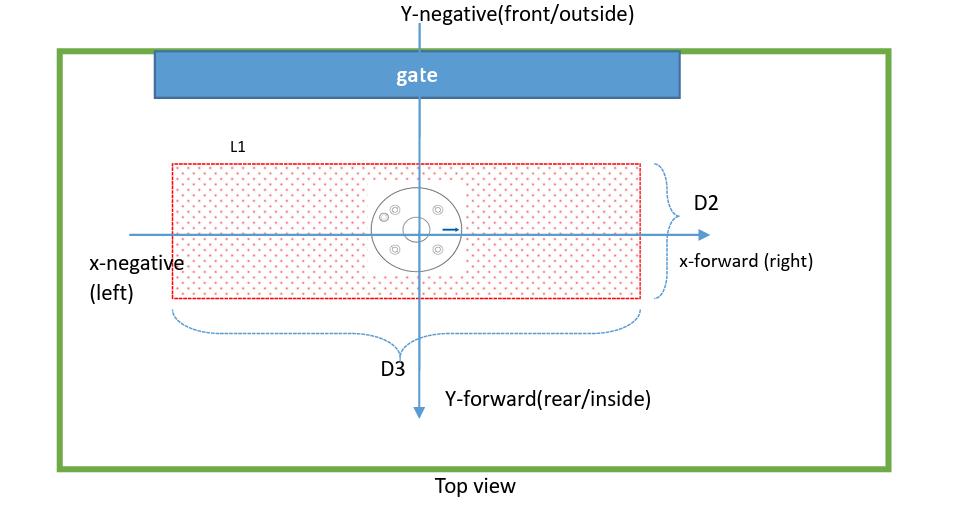

x-forward: Retningen på basens pil/indikatorlyset svarer til X-aksens positive retning. Set indefra mod ydersiden af døren sidder den på basens højre side. x-negative: I modsætning til X-aksens positive retning sidder den, når man ser indefra mod ydersiden af døren, på basens venstre side.

Y-forward: Når man ser indefra mod ydersiden af døren, sidder den bag basen.

Y-negative: I modsætning til Y-aksens positive retning sidder den, når man ser indefra mod ydersiden af døren, foran basen.

Lang Side (D3), Kort Side (D2) Bredde

Standard Value

D2

0.4m

D3

1.6m

Parameter Indstilling D2 = Y-forward plus Y-negative​ For eksempel:​ Y-forward er sat til: 20 cm​ Y-negative er sat til: –20 cm

D3 = X-forward plus X-negative​ For eksempel:​ X-forward er sat til: 80 cm​ X-negative er sat til: –80 cm​ Så D3 = 80 + |–80| = 160 cm.

Side 7 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

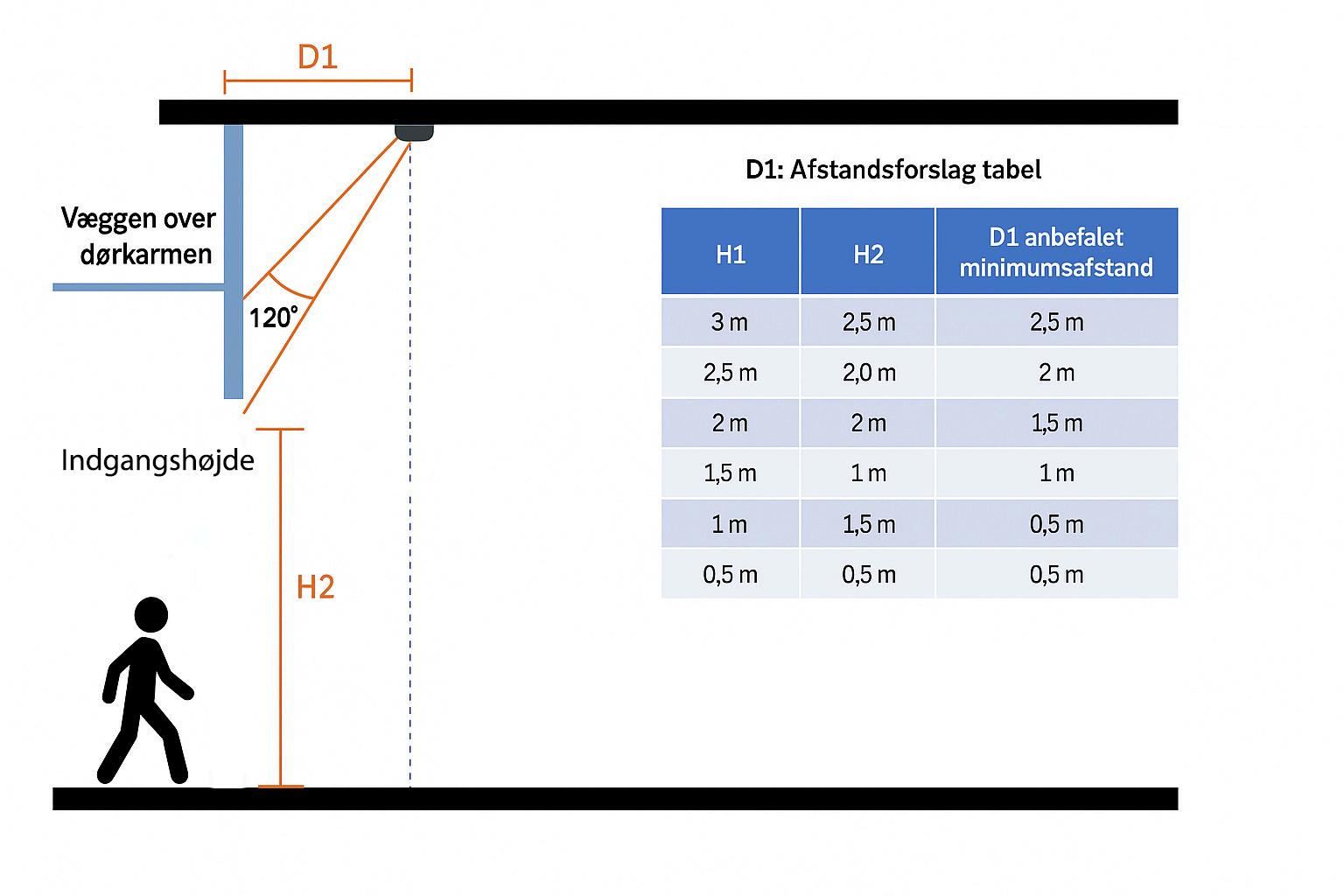

D1: Anbefaling til afstande:

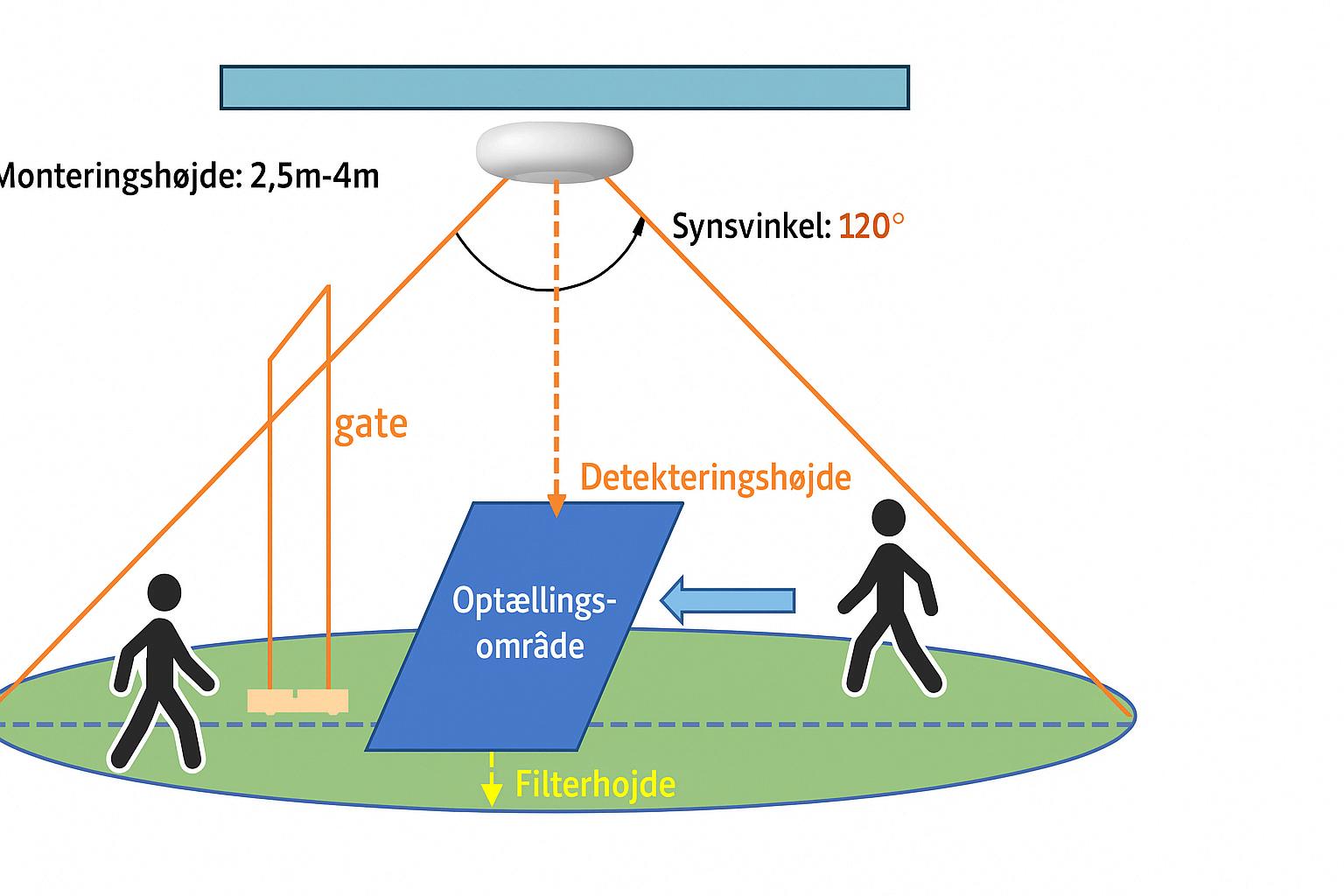

Synsfelt: 120° Monteringshøjde: 2,5 m – 4,0 m Detektionshøjde: Justerbar via app (standard 2,0 m) Filterhøjde: Installationshøjde minus detektionshøjde (kan bruges til at udelukke kæledyr)

Side 8 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

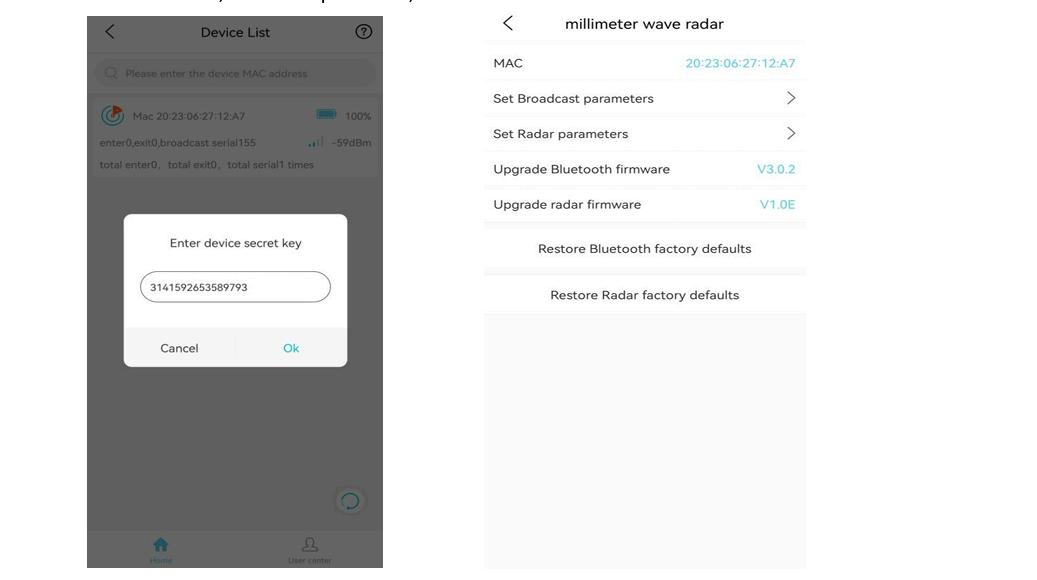

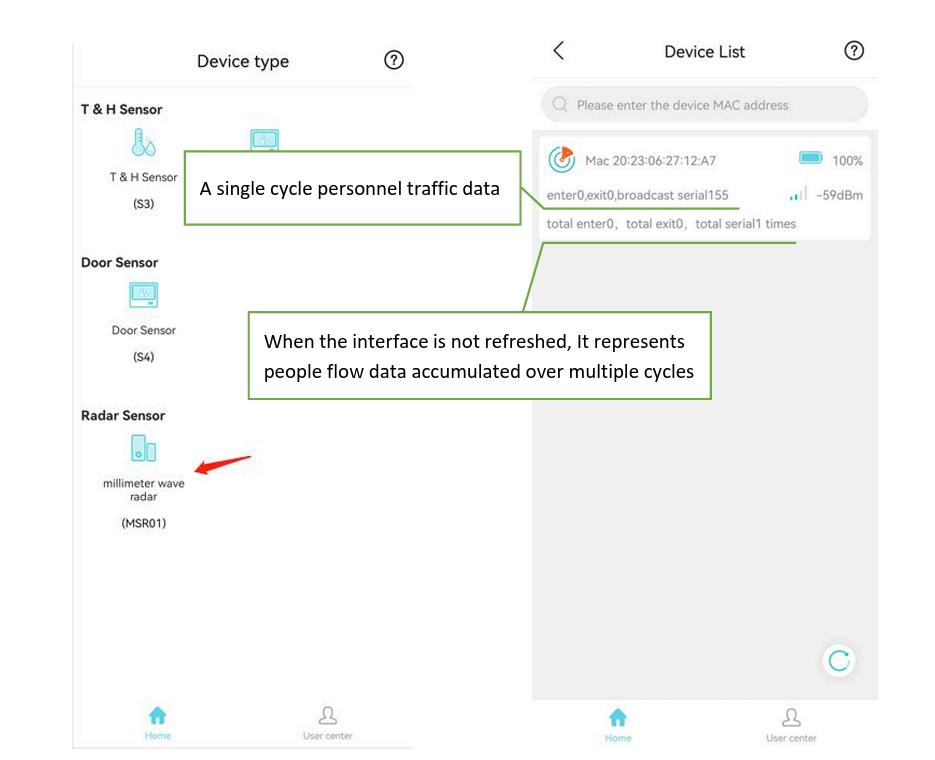

4. Instruktioner til justering af tælleren via appen Android: ​ Download MSensor Appen fra Google Play Butik.

IOS: Download MSensor Appen fra App Store. Åben MSensor appen og vælg “Milimeter Wave Rader” (MSR01).

på din sensor og indtast adgangskoden (Adgangskoden burde automatisk blive indtastet).

Side 9 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

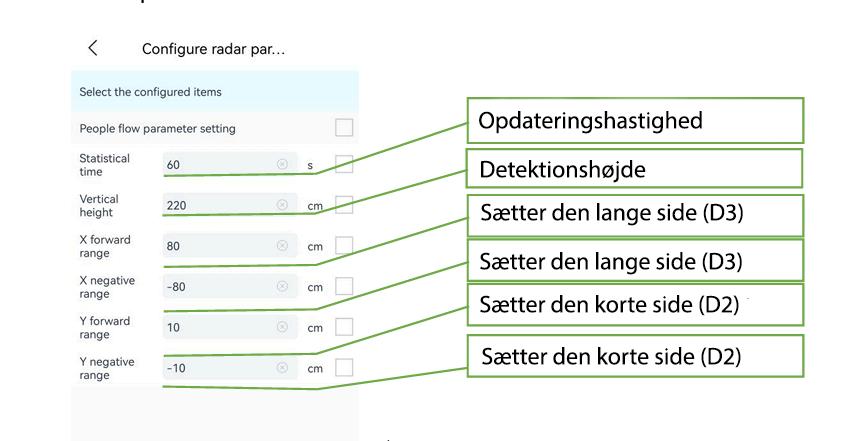

Vælg “Set Rader Parameters”.

​

Side 10 / 11

Brugervejledning​ ​ GSM Cloud MMwave Counter DK ver. 1.00

Support Har du spørgsmål eller brug for hjælp? ​ Kontakt vores hotline: Telefon:​

+45 93 10 24 34

Email:​ ​ support@GSMCloud.com​ ​ Åbningstider: ​ hverdage kl. 8 -16 Vores team er altid klar til at assistere dig! ​ Vi er dedikerede til at levere den bedst mulige kundeservice og oplevelse med produkterne. Vi er altid klar til at lytte til eventuelle udfordringer og alle slags spørgsmål og give den nødvendige assistance, for at løse eventuelle problemer så hurtigt og effektivt som muligt.​
