Magnetkontakt (plus udgave) side

Plus alarmen har den fordel, at magnetkontakterne kan advare om, at der står noget åbent, når man vil slå alarmen til.

Hvis en kontakt står åben, så får man besked på følgende måder:

● Ved tilkobling af alarm på alarmpanel

Fx. ved brug af fjernbetjening eller tryk på tilkoblingsknappen på alarmpanel uden brug af app., vil alarmpanelet give nogle hurtige bip sammen med beskeden “tilkoblet”. De hurtige bip er en indikation om, at et vindue eller en dør står åben.

● Ved tilkobling af alarm med app

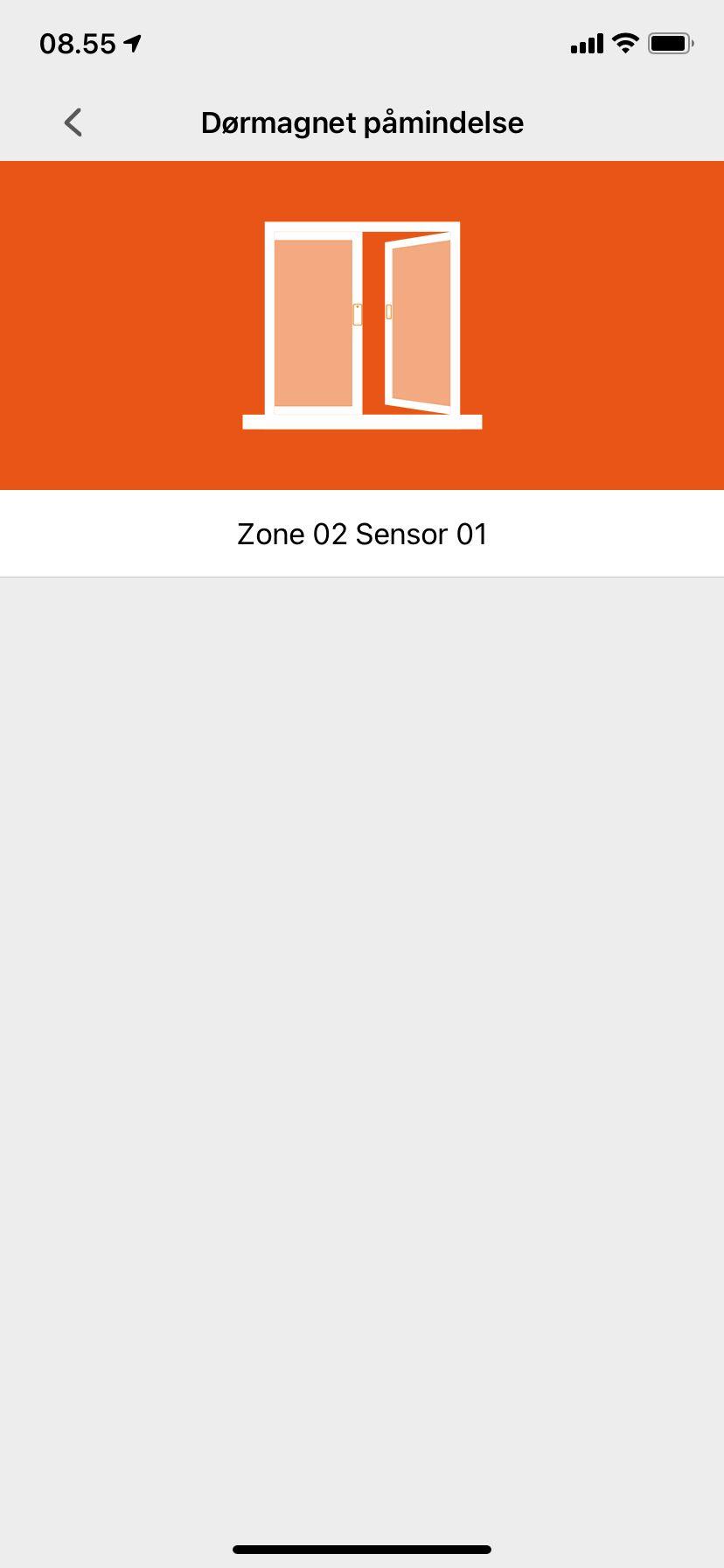

Når man tilkobler PLUS alarmen med S-Home app’en, vil den vise dette billede, hvis én eller flere magnetkontakter står åbne.

Den fortæller hvilke zoner og sensorer, som ikke er lukket.

Sådan indkodes PLUS magnetkontakter

Når man skal indkode magnetkontakter af typen PLUS på et Wifi Deluxe Plus alarmpanel, skal man følge de samme instruktioner, som beskrevet på den forrige side med almindelige magnetkontakter.

Der er dog 2 ting, man skal gøre anderledes:

● Plus magnet kontakterne skal kodes ind som zonetype “Advarsel” på panelet og ikke andre typer såsom “Indgang” eller “Vindue”. Denne zonetype kan ikke ses i selve app’en, men kun på panelet.

VIGTIGT! Man må derfor ikke efterfølgende rette zonetypen i app’en.

● Når man skal aktivere det trådløse signal til brug ved indkodning og parring, er det vigtigt at man trykker på testknappen foran på selve magnetkontakten.
