CATALOGUE PLUS "NOTRE CARROSSERIE INDUSTRIELLE"

Page 1

C A R R O S S E R I E

I N D U S T R I E L L E

CATALOGUE 2022


Carrossier constructeur, spécialiste des pièces détachées multimarques et de la réparation multiservice pour Poids-Lourds, Bus, Véhicules Industriels et Utilitaires depuis 40 ans

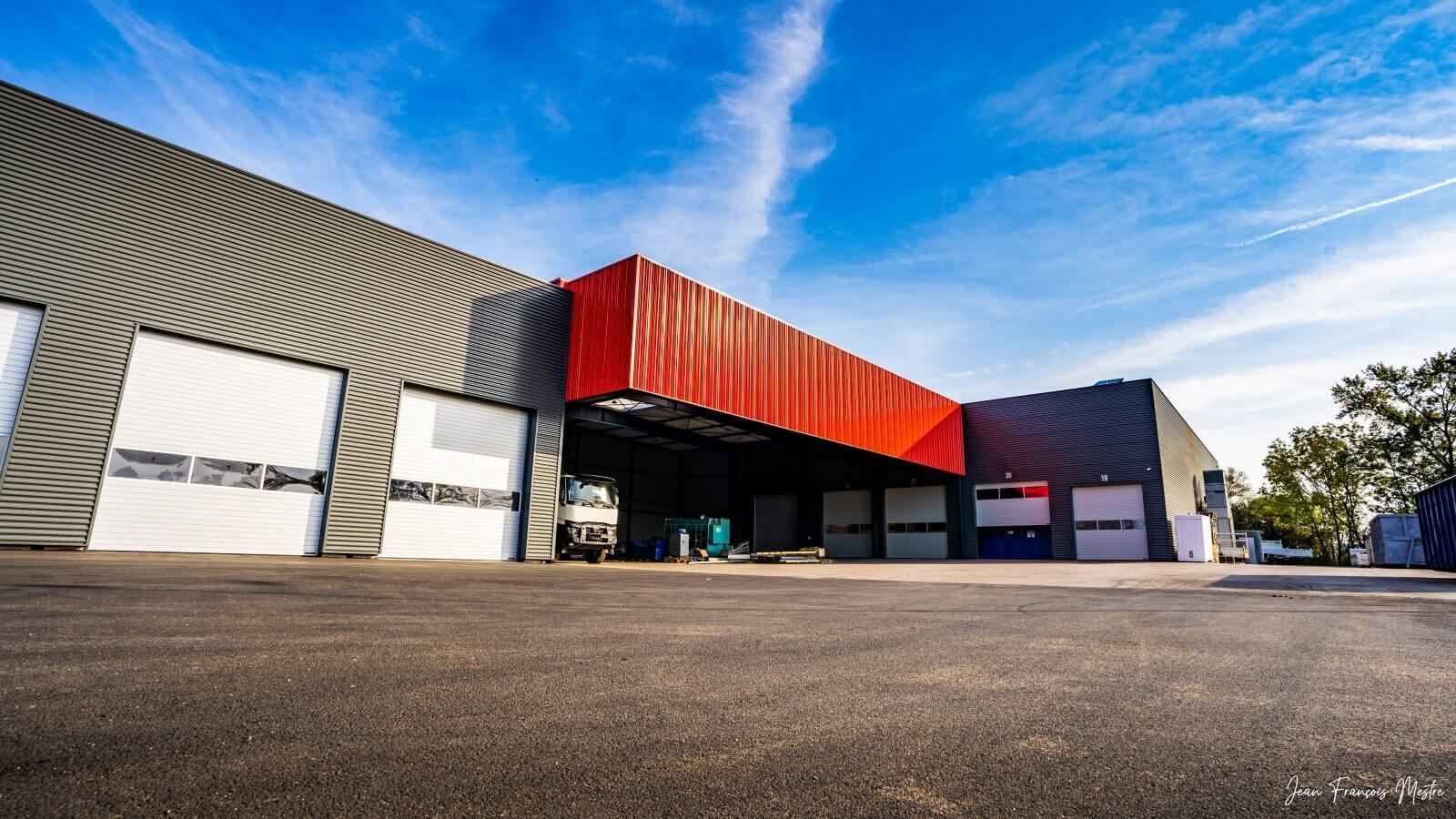

10 sites vous sont dédiés sur la région Grand-Est Plus de 180 collaborateurs à votre service 1 carrosserie industrielle VUL et PL 1 plateforme logistique régionale ou nationale de 3000 m² présente sur METZ (57) Plus de 280 000 références de pièces détachées toutes marques 15 000 pièces détachées référencées disponibles sur stock 1 système de livraison efficace et rapide partout en France

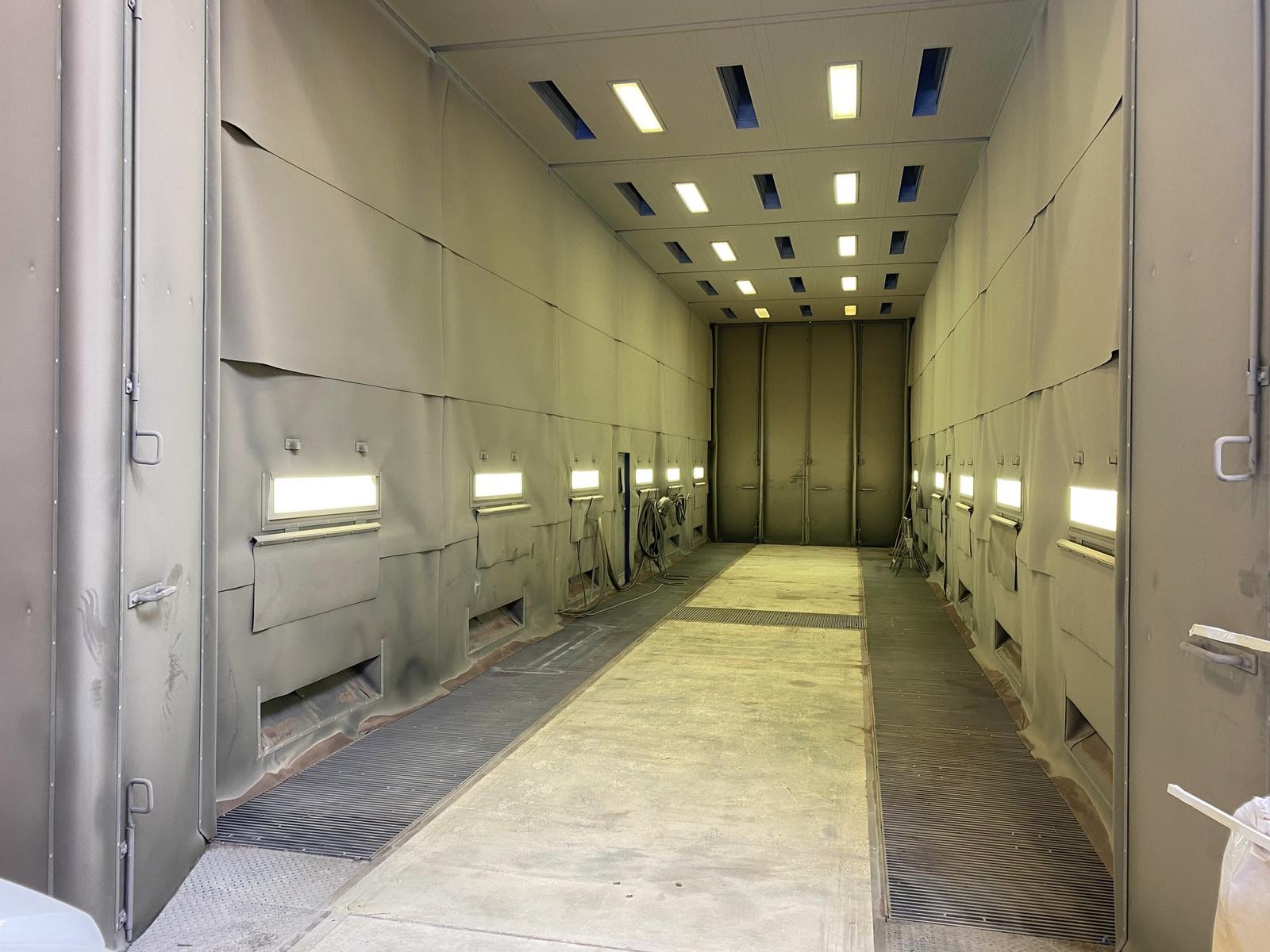

PRESTATIONS ATELIERS

CARROSSERIE INDUSTRIELLE

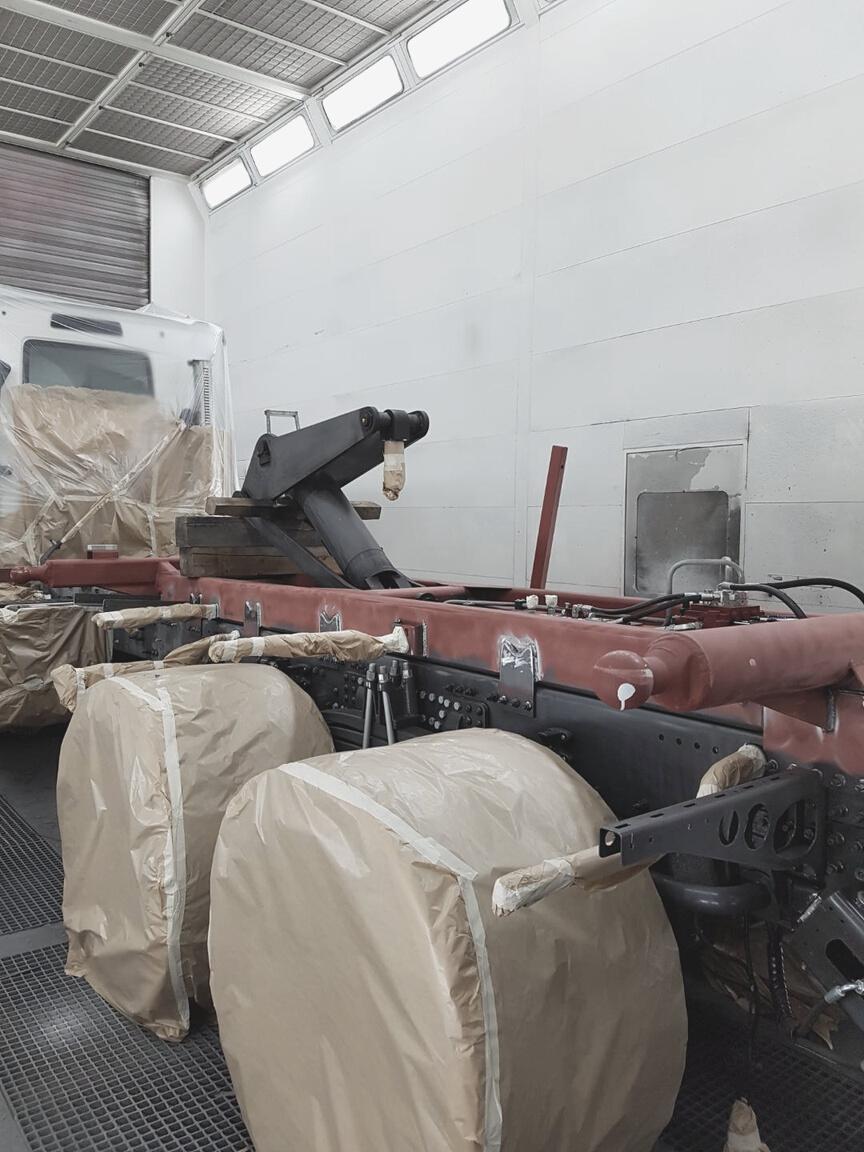

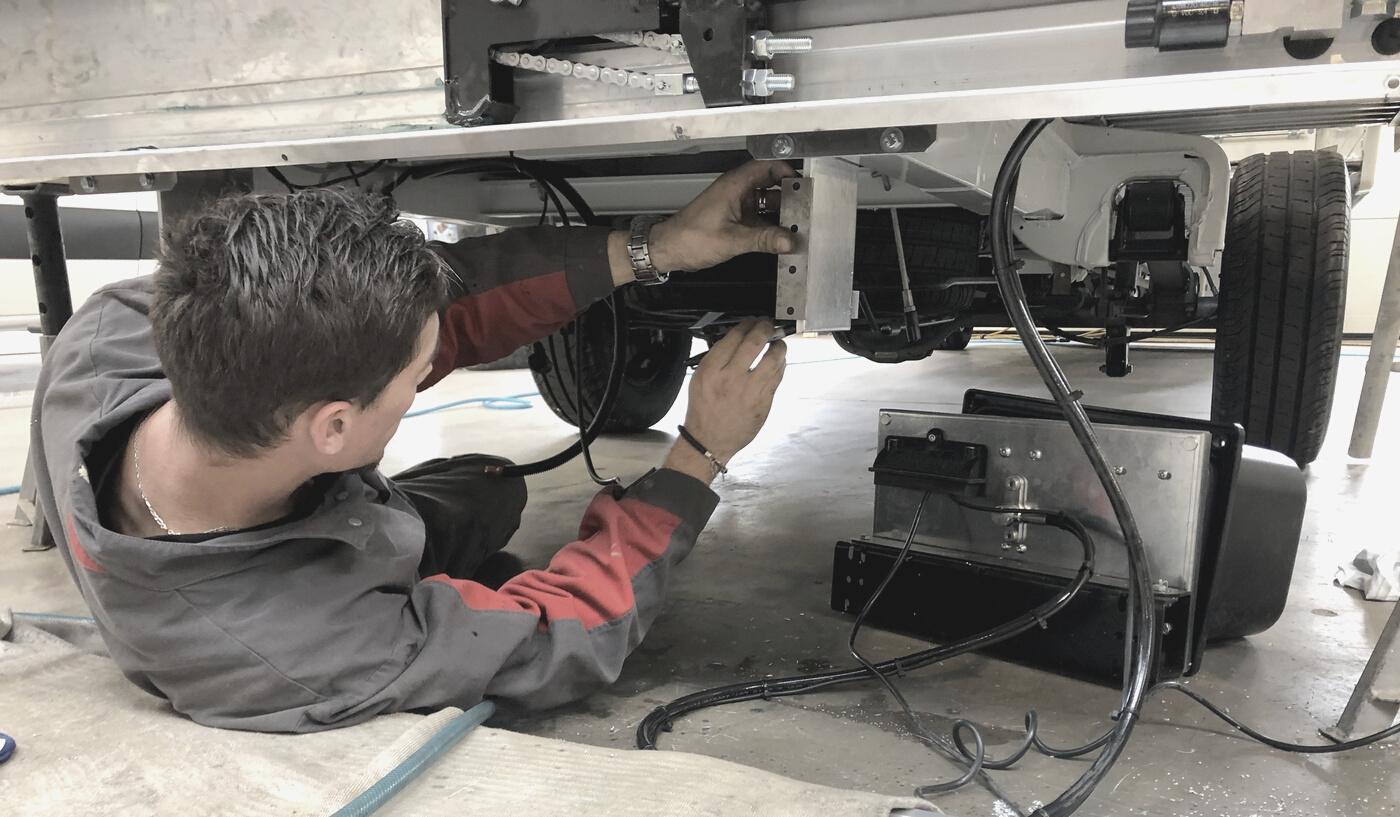

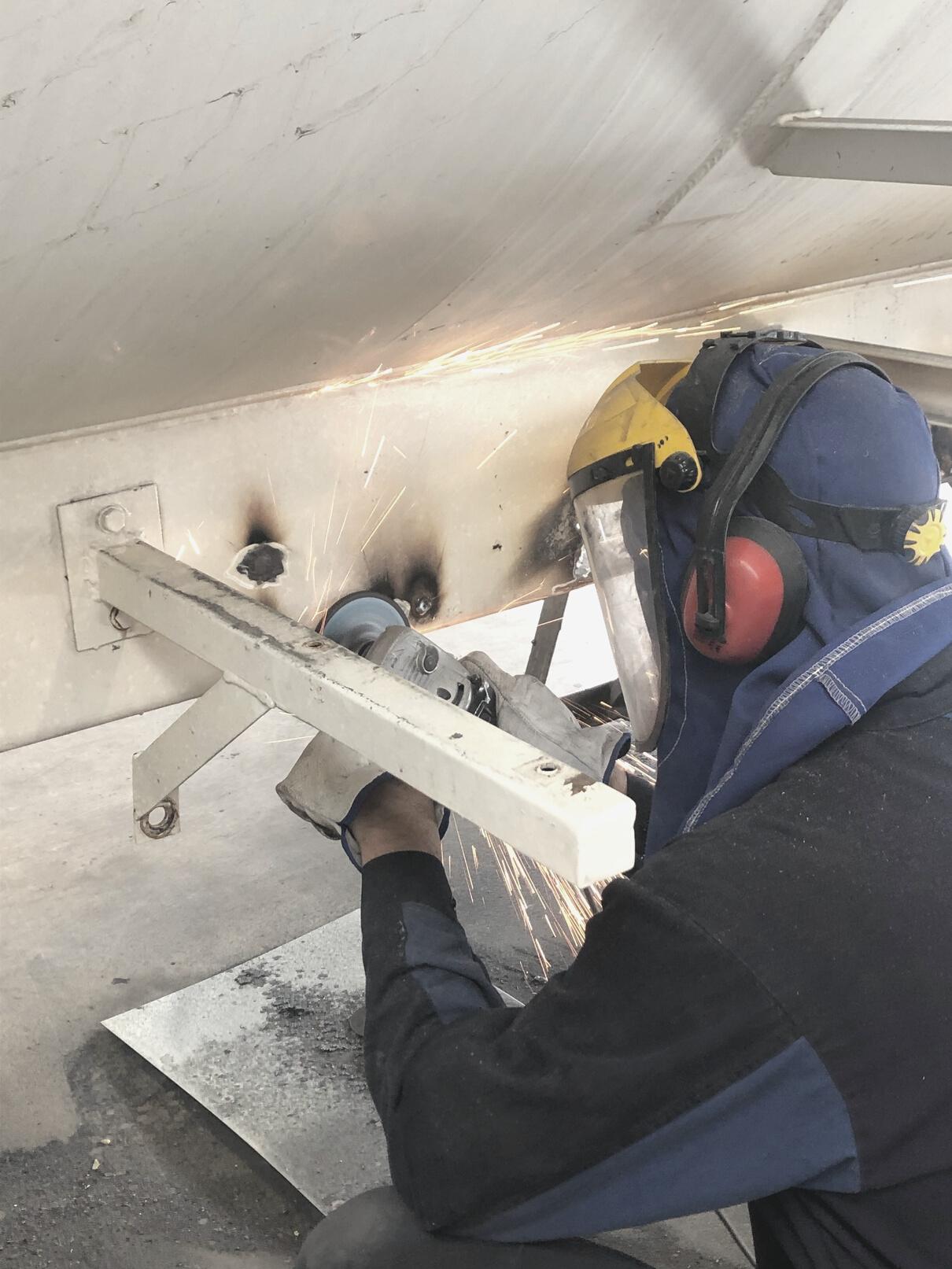

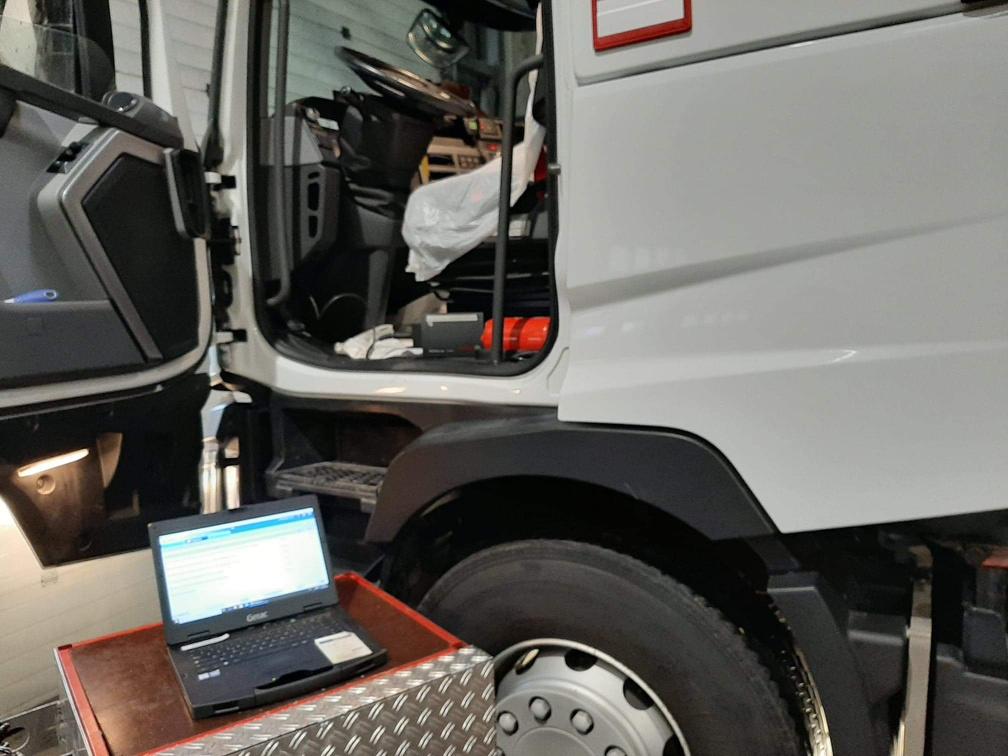

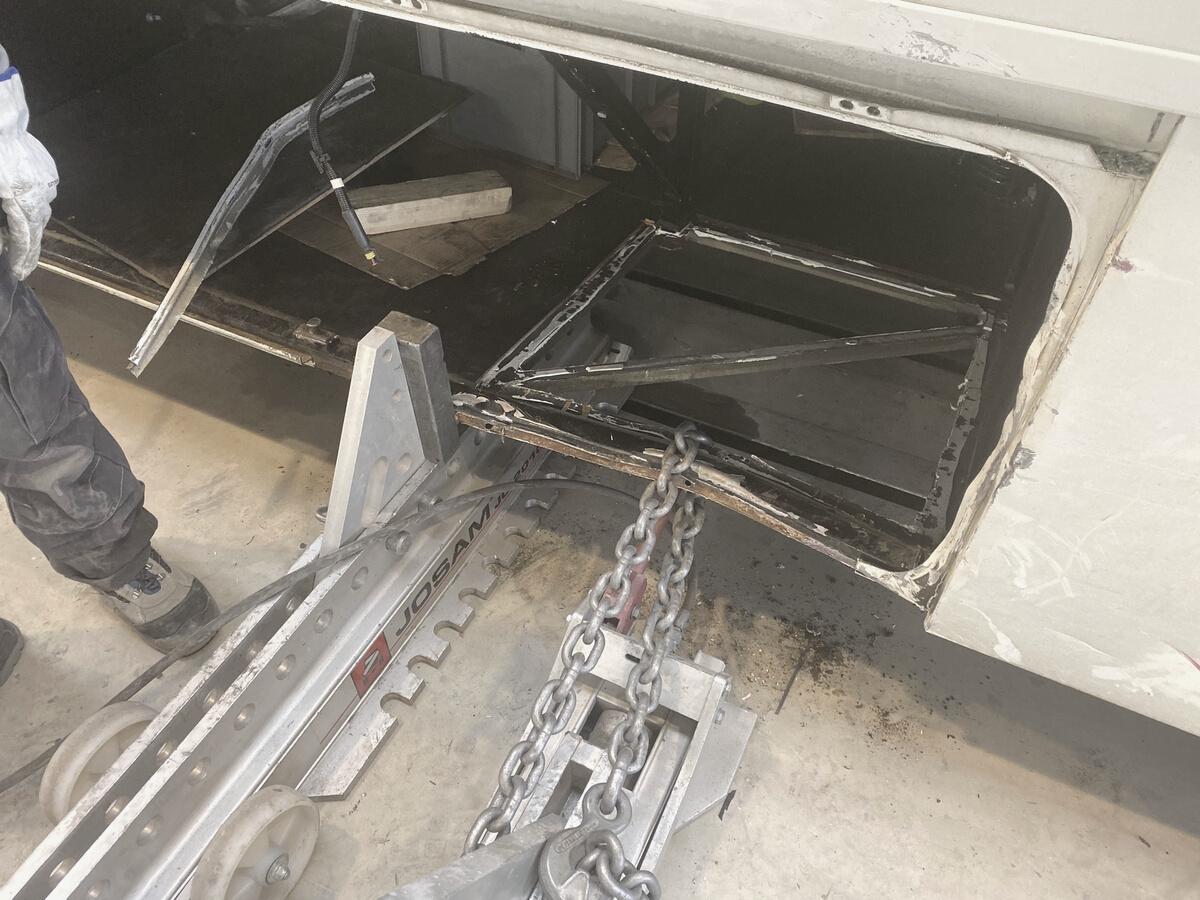

Réparation, entretien mécanique - tous types de véhicules industriels Service hydraulique dédié à l'installation et l'entretien de bennes, grues, bras... Centres agréés DRIRE et LNE chronotachygraphie taximètre Des ateliers spécifiques "Utilitaire Service Center" Savoir faire et moyens techniques pour une maintenance qualitative et rapide

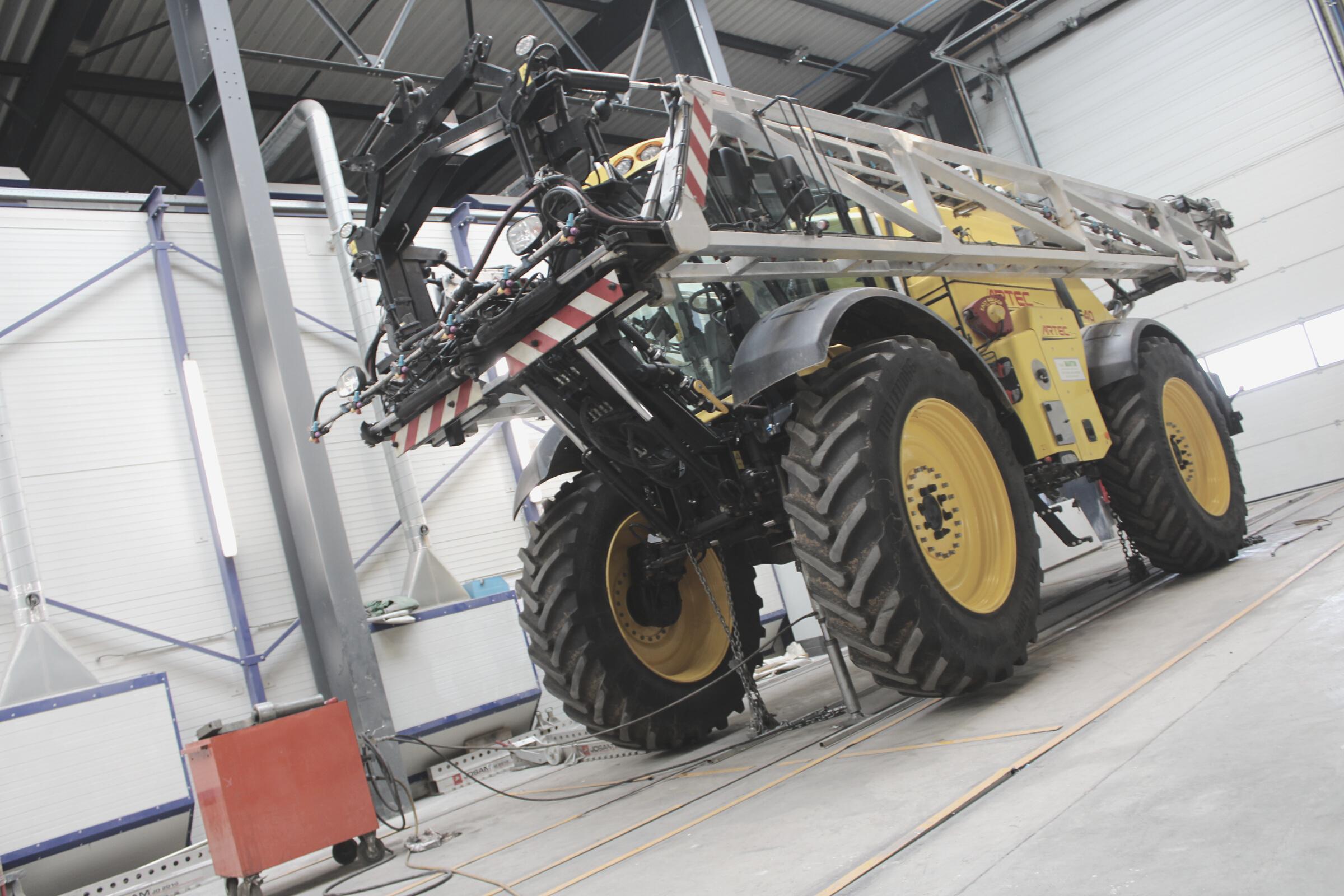

Centre de montage de tous types d'équipements, bennes, grues, bras hydrauliques, carrosseries fourgons, bâchés... Réalisation de carrosseries standards et spécifiques Aménagements intérieurs de véhicules Peinture et finition pour tous types de véhicules industriels, poids-lourds et véhicules utilitaires

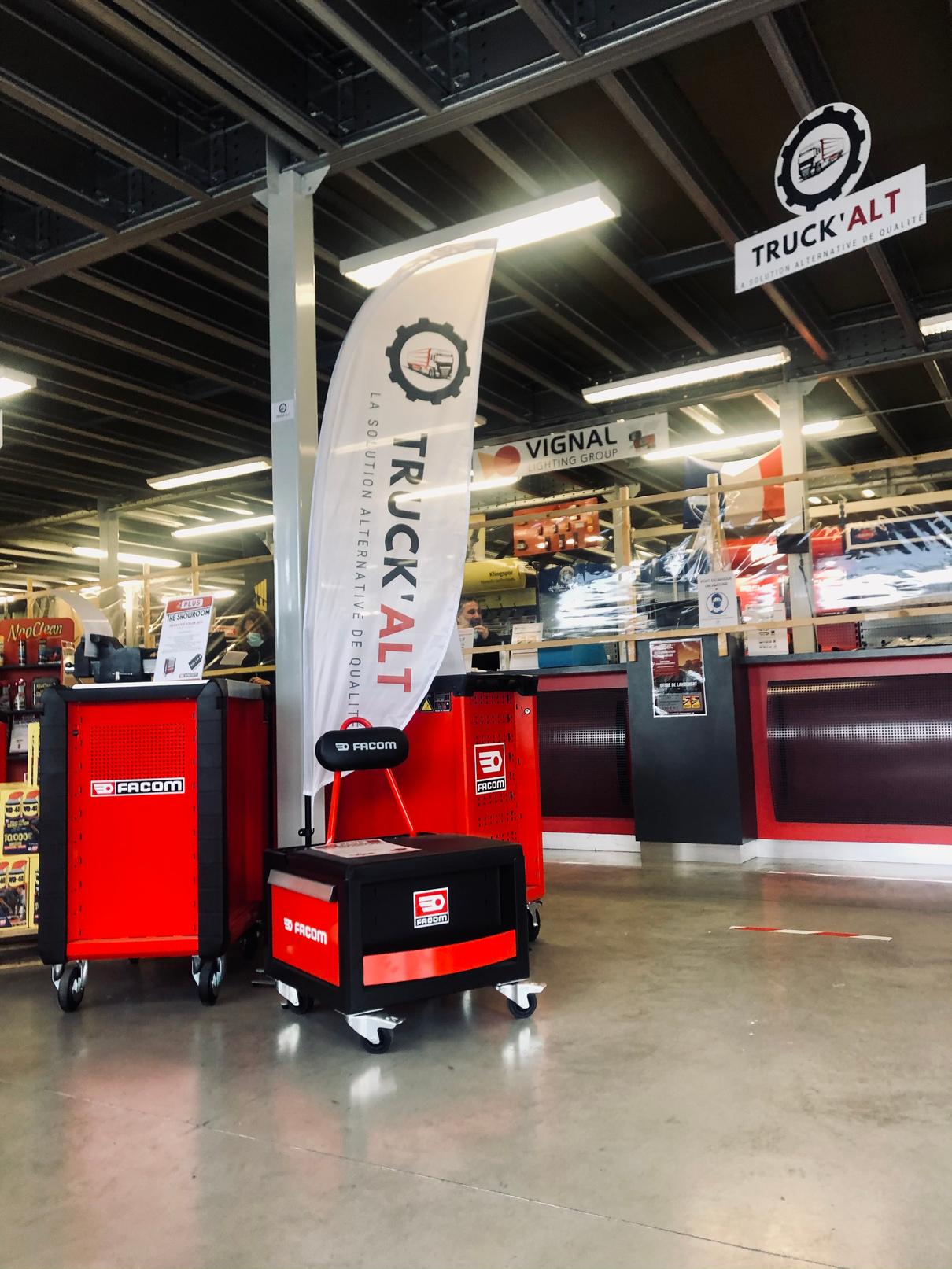

MAGASINS PIÈCES DÉTACHÉES

Une large gamme de pièces techniques pour tous véhicules industriels, garantissant une qualité d'origine L'outillage et l'équipement destinés à vos ateliers

Des magasiniers compétents et motivés pour un service de qualité

NOS SPÉCIALISTES SONT À VOTRE DISPOSITION SUR LE GRAND-EST POUR VOUS APPORTER LEUR SAVOIR-FAIRE. RETROUVEZ PLUS D'INFORMATIONS SUR NOS ACTIVITÉS ET TOUTES NOS COORDONNÉES SUR NOTRE SITE INTERNET !

REJOIGNEZ NOUS SUR LINKEDIN

ET FACEBOOK

PLUS (Poids Lourd Utilitaire Services)

WWW.GROUPE-PLUS.FR


CARROSSERIE POIDS-LOURDS

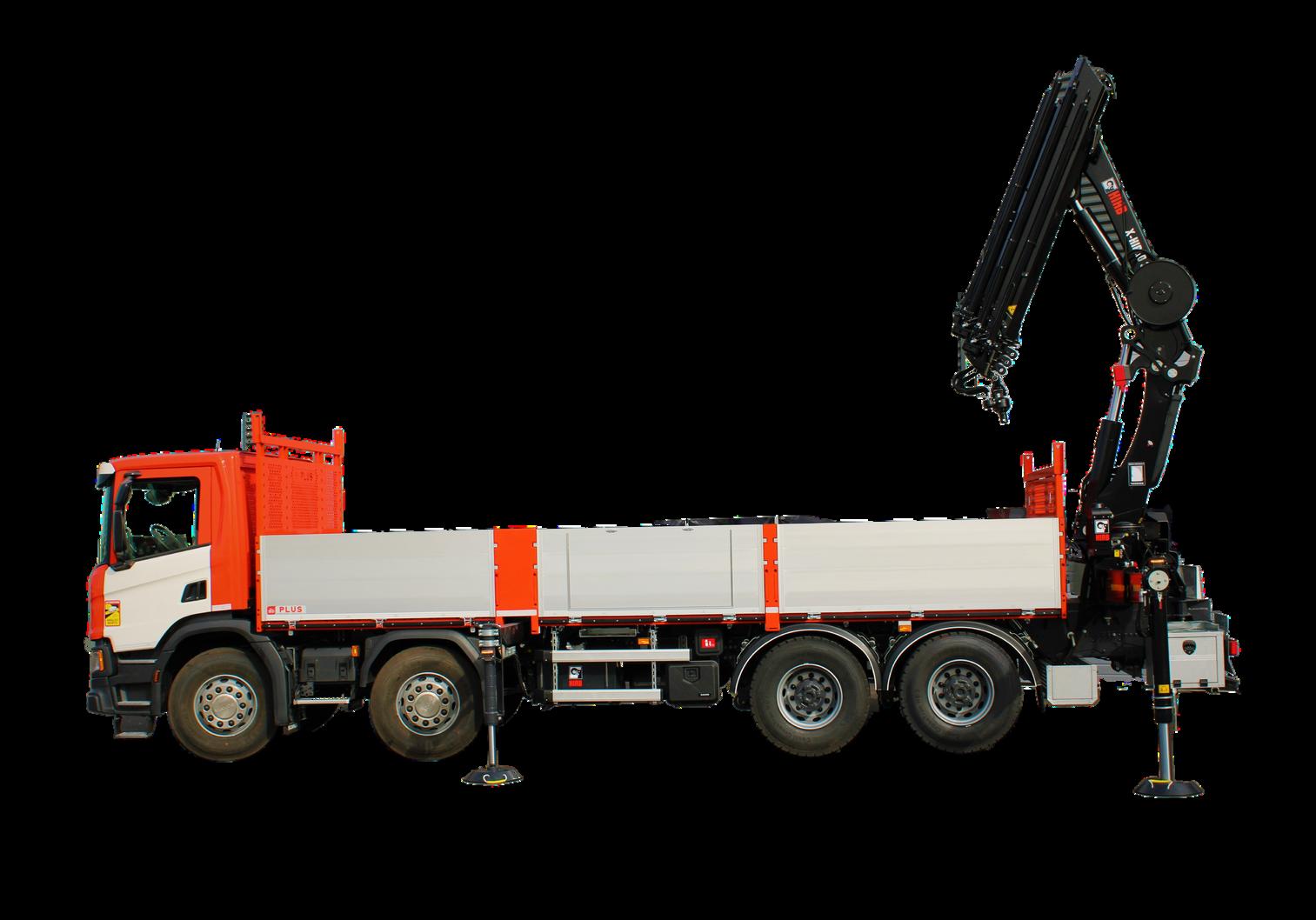

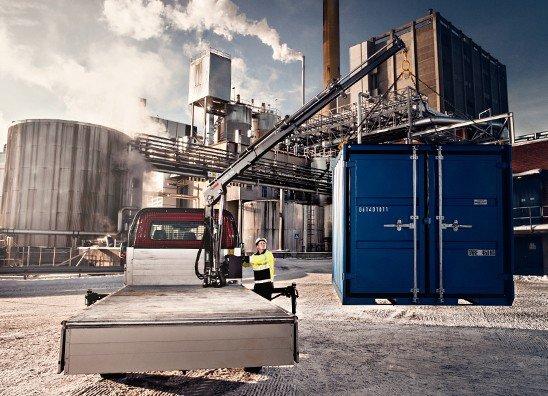

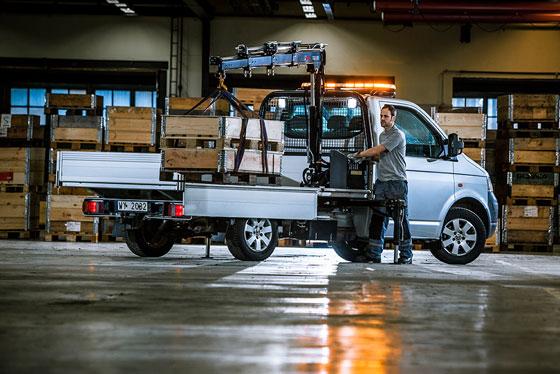

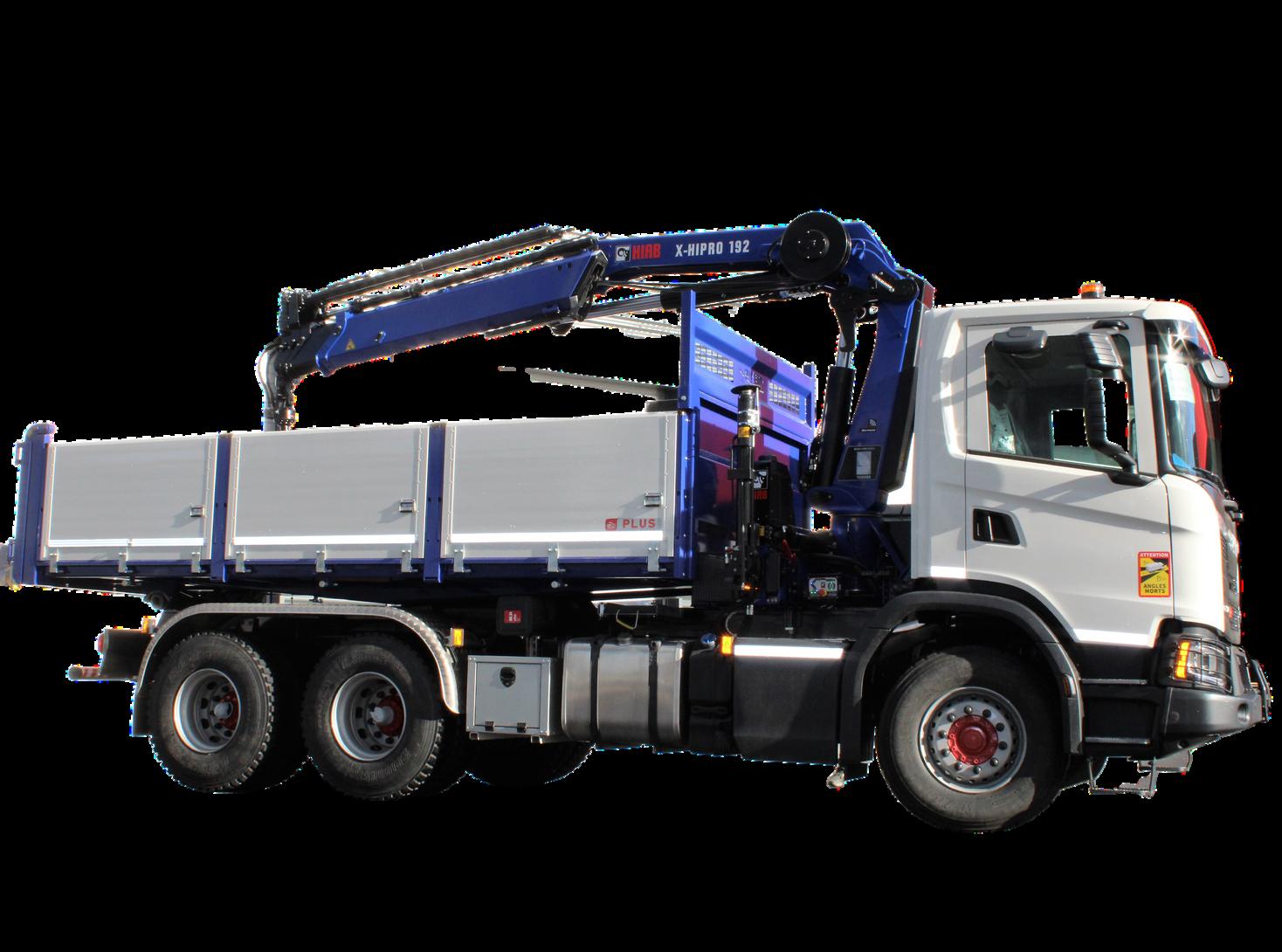

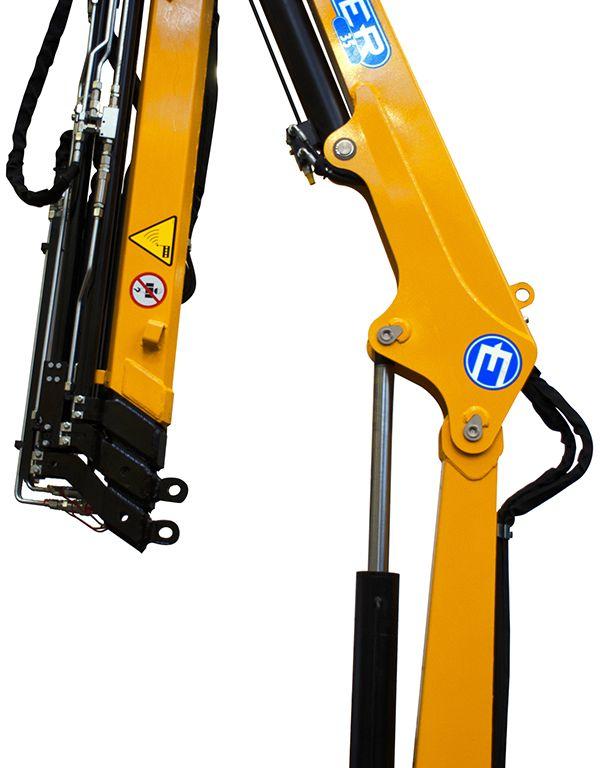

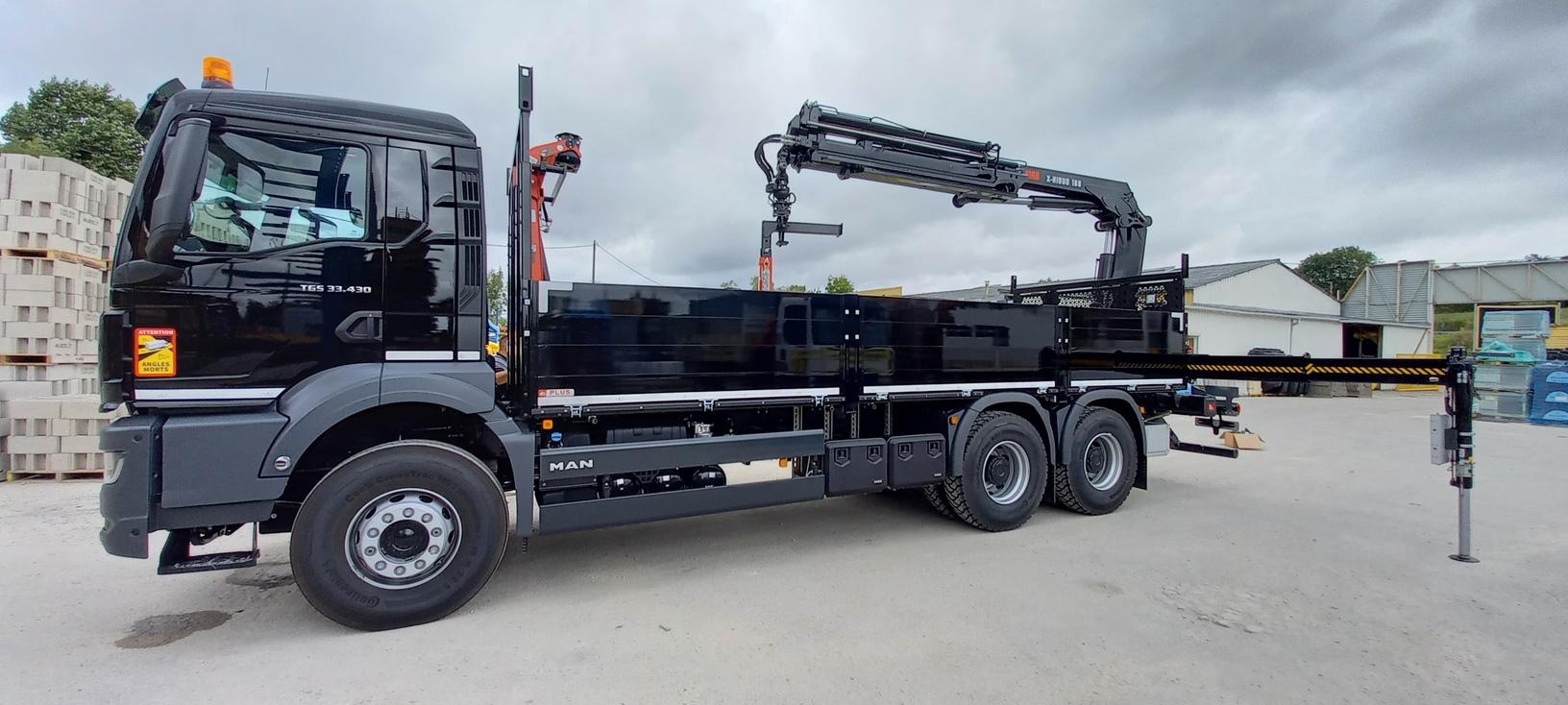

GRUES HIAB - EFFER GAMME LÉGÈRE CARACTÉRISTIQUES Avec ou sans biellette Rotation par crémaillère

CAPACITÉ

Stabilisateur fixe ou relevable

DE

Distributeur à partir de 30L

4.5

Bras court ou bras long Fonctions 5-6 avec guidage extérieur ou intérieur de la flèche

À 10

Avec ou sans enrouleur Treuil de différentes capacités Système de contrôle de stabilité basique ou analogique

T/M

Radio commande avec ou sans écran

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

4


GRUES HIAB - EFFER GAMME MOYENNE CARACTÉRISTIQUES Avec ou sans biellette Rotation par crémaillère et rotation continue à partir de la 20 T/M

CAPACITÉ

Stabilisateur fixe ou relevable Distributeur 80L à 200L

DE

Bras court ou bras long

10

Avec ou sans JIB Fonctions 5-6 avec guidage extérieur ou intérieur de la flèche

À 35

Avec ou sans enrouleur

T/M

Treuil de différentes capacités Système de contrôle de stabilité analogique Radio commande avec ou sans écran

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

5

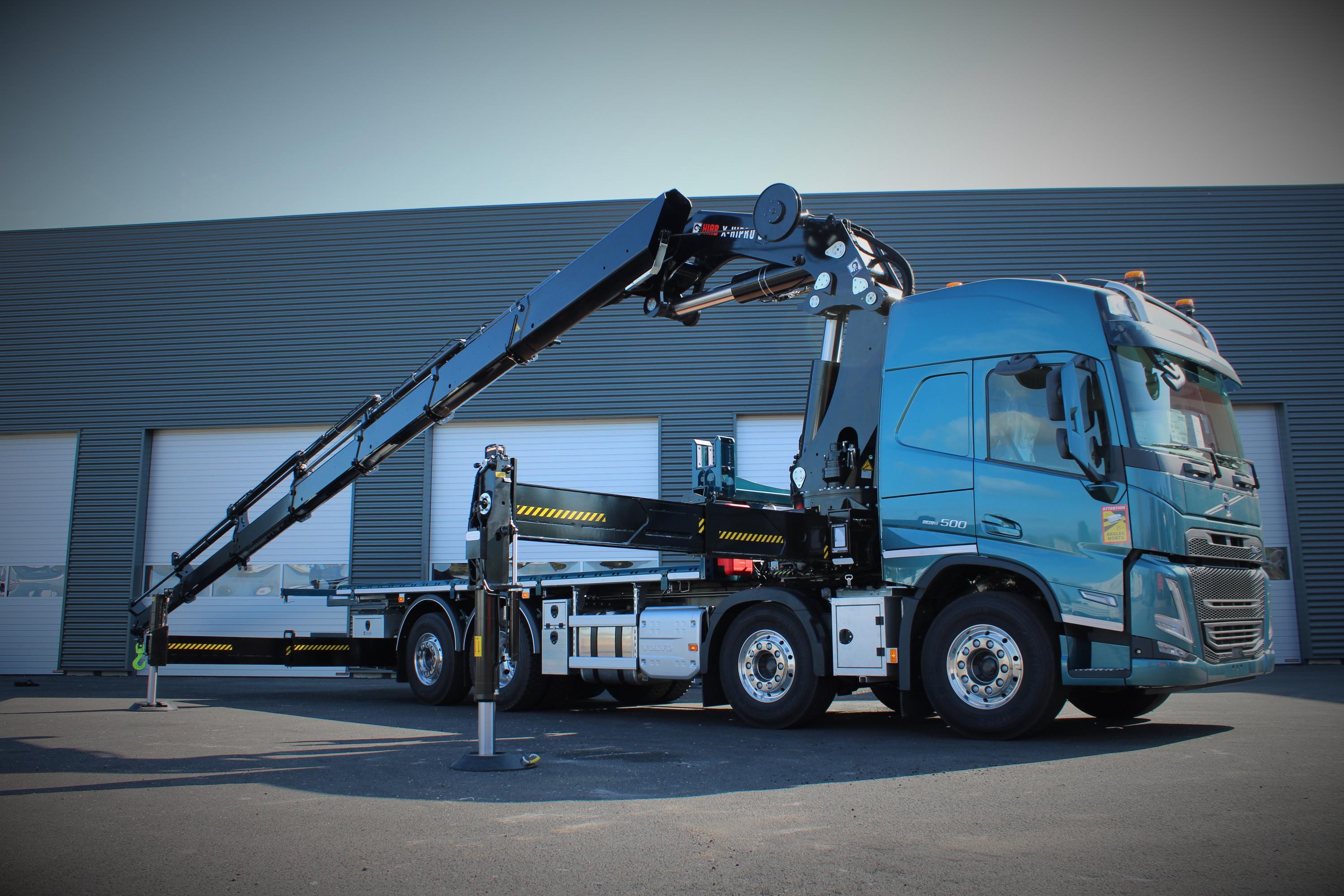

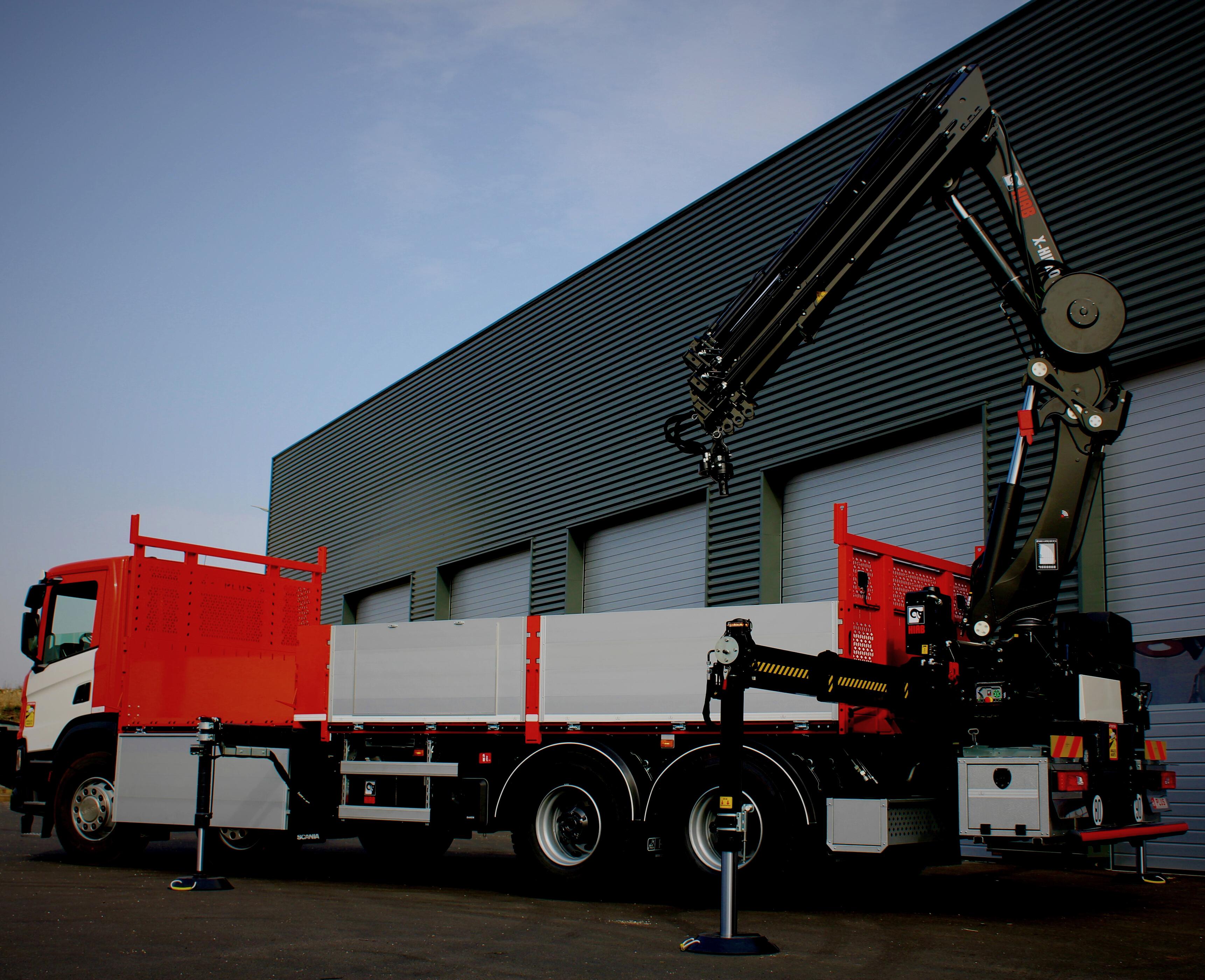

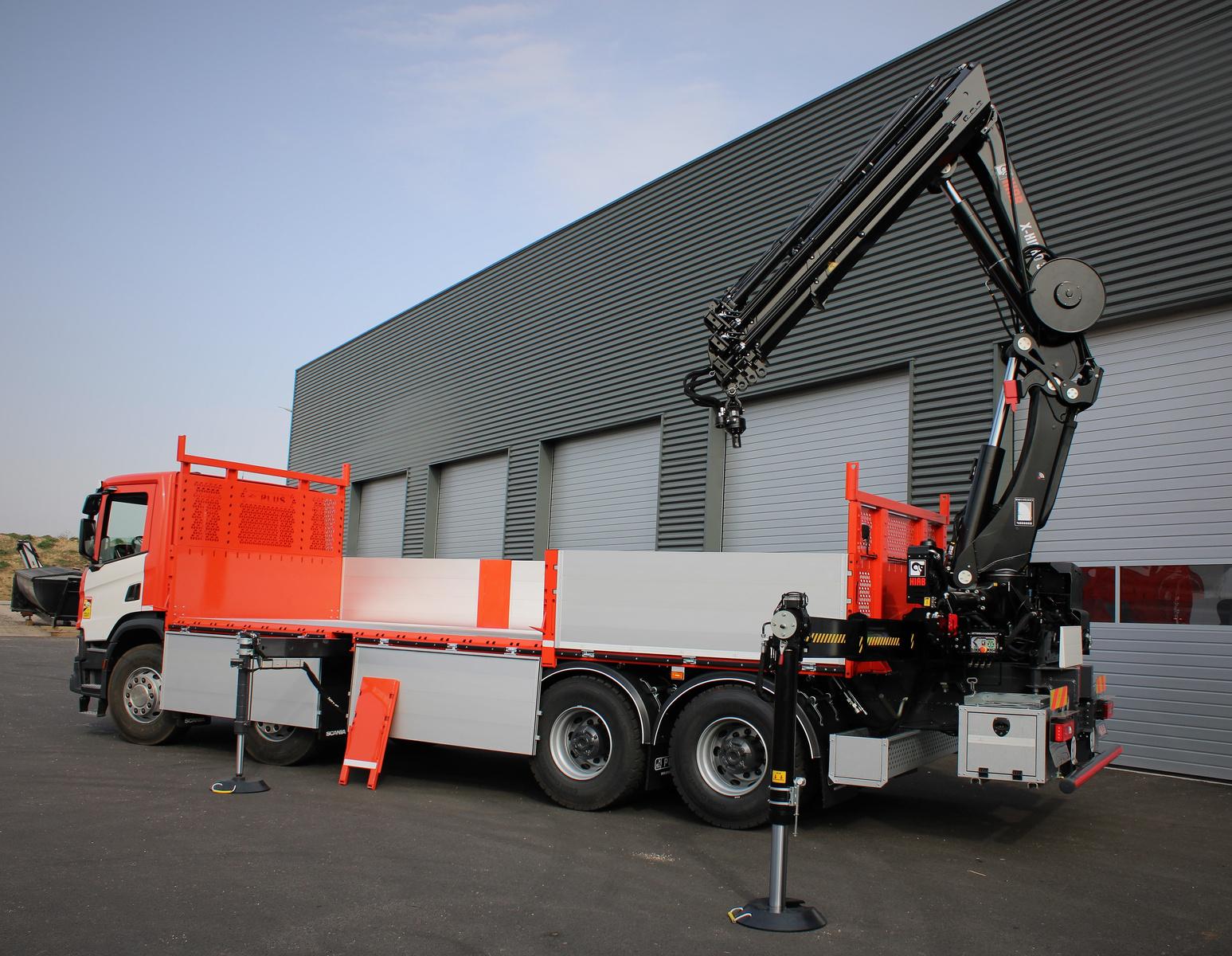

GRUES HIAB - EFFER GAMME LOURDE CARACTÉRISTIQUES Avec biellette de série Rotation continue de série

CAPACITÉ

Stabilisateur fixe ou relevable Distributeur 80L à 200L

DE

Bras standard ou bras long Avec ou sans JIB Fonctions 5-6 avec guidage extérieur ou intérieur de la flèche Avec ou sans enrouleur Treuil de différentes capacités

35 À 100

Repliage de la grue avec son treuil et ses poulies

T/M

Système de contrôle de stabilité analogique Radio commande avec ou sans écran Poutre de stabilisation perpendiculaire ou VSTAB/CROSSTAB

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

6

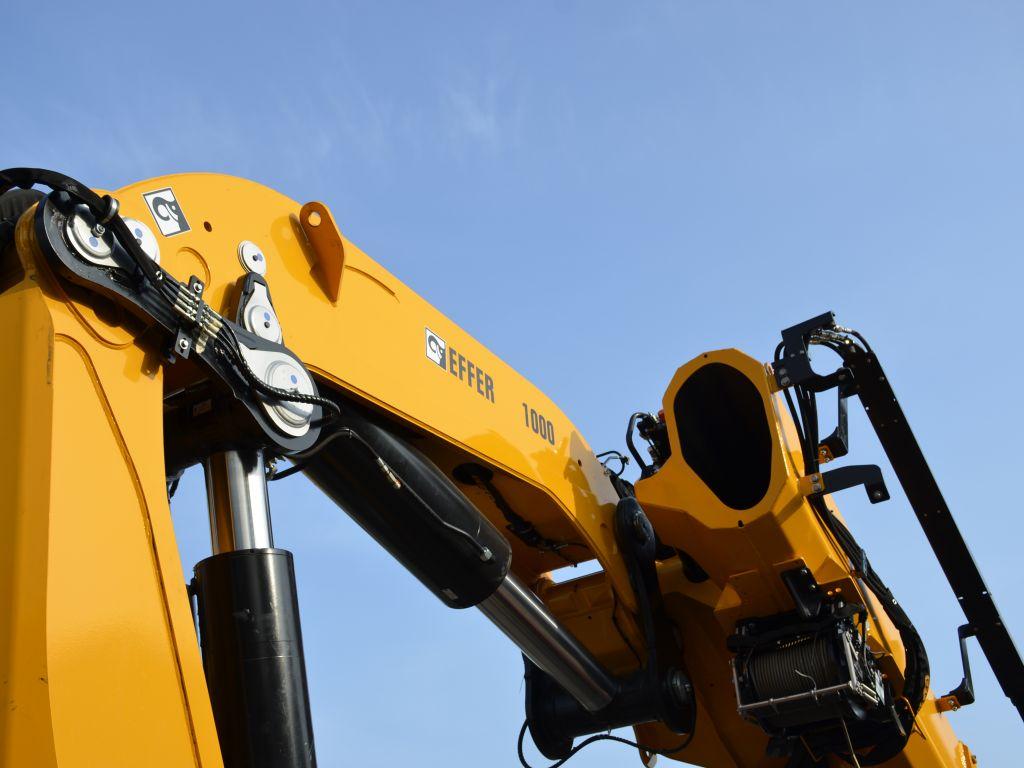

GRUES HIAB - EFFER GAMME SUPER LOURDE CARACTÉRISTIQUES Avec biellette de série Rotation continue de série Stabilisateur relevable de série

CAPACITÉ

Distributeur au-delà de 200L

DE

Bras standard ou bras long Avec ou sans JIB

100

Mini JIB hydraulique (exclusivité EFFER) Fonctions 5-6 avec guidage extérieur ou intérieur de la flèche Avec ou sans enrouleur

À 300

Treuil de différentes capacités Repliage de la grue avec son treuil et ses poulies

T/M

Système de contrôle de stabilité analogique Radio commande avec ou sans écran Poutre de stabilisation perpendiculaire ou VSTAB/CROSSTAB

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

7

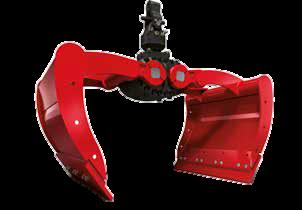

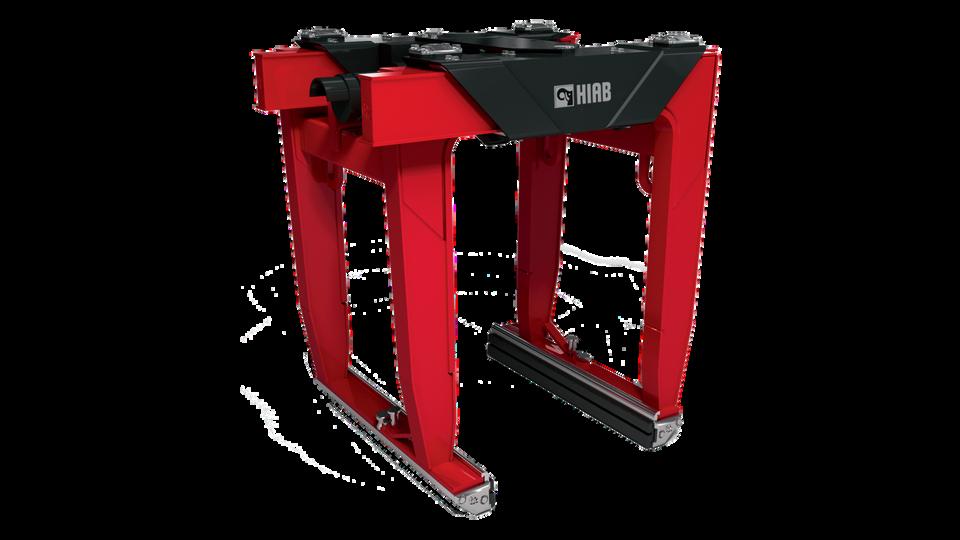

GRUES HIAB - EFFER ACCESSOIRES ACCESSOIRES Rotator Crochet hydraulique Fourche à palette Pince à parpaings Benne HPXdrive Appareil de vidage de conteneurs

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

8

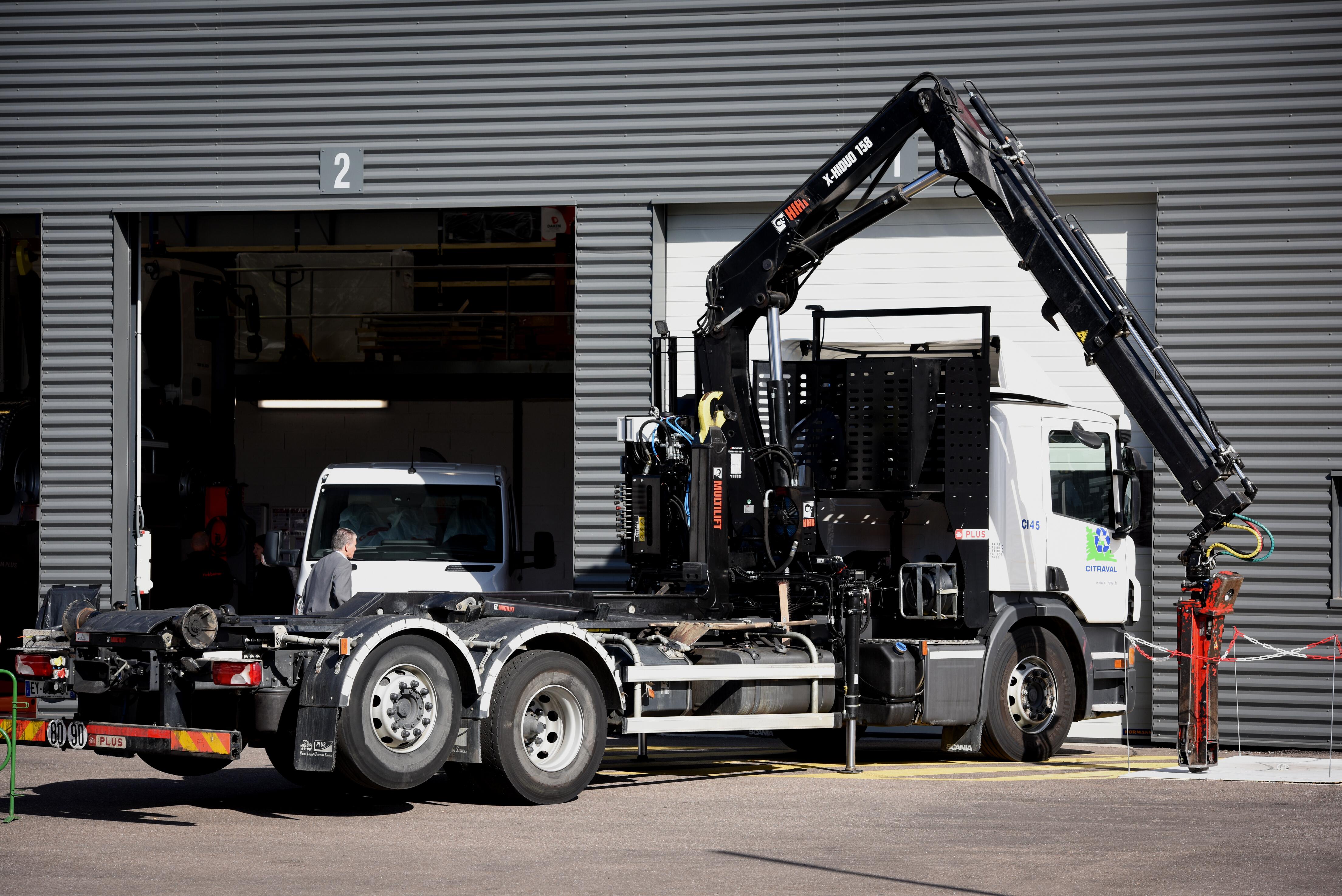

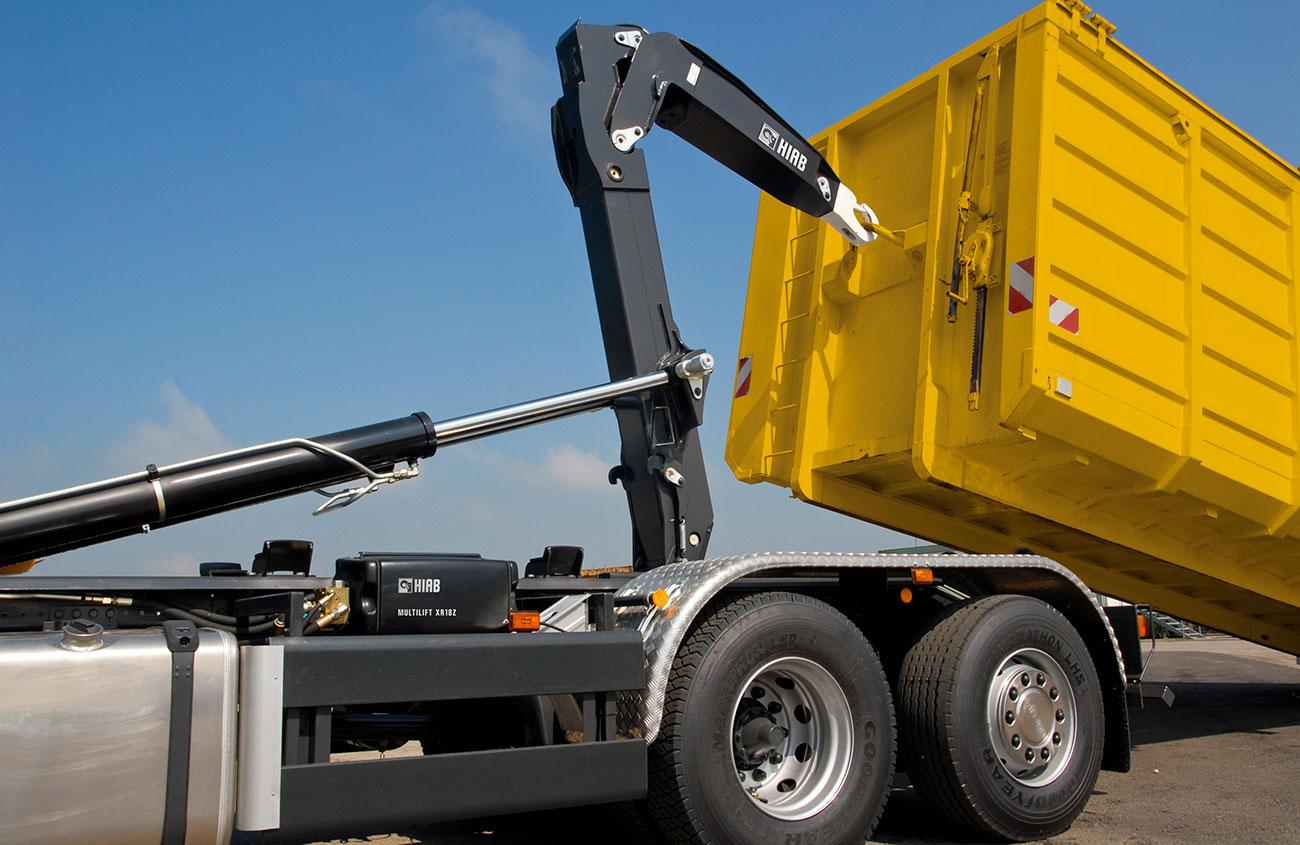

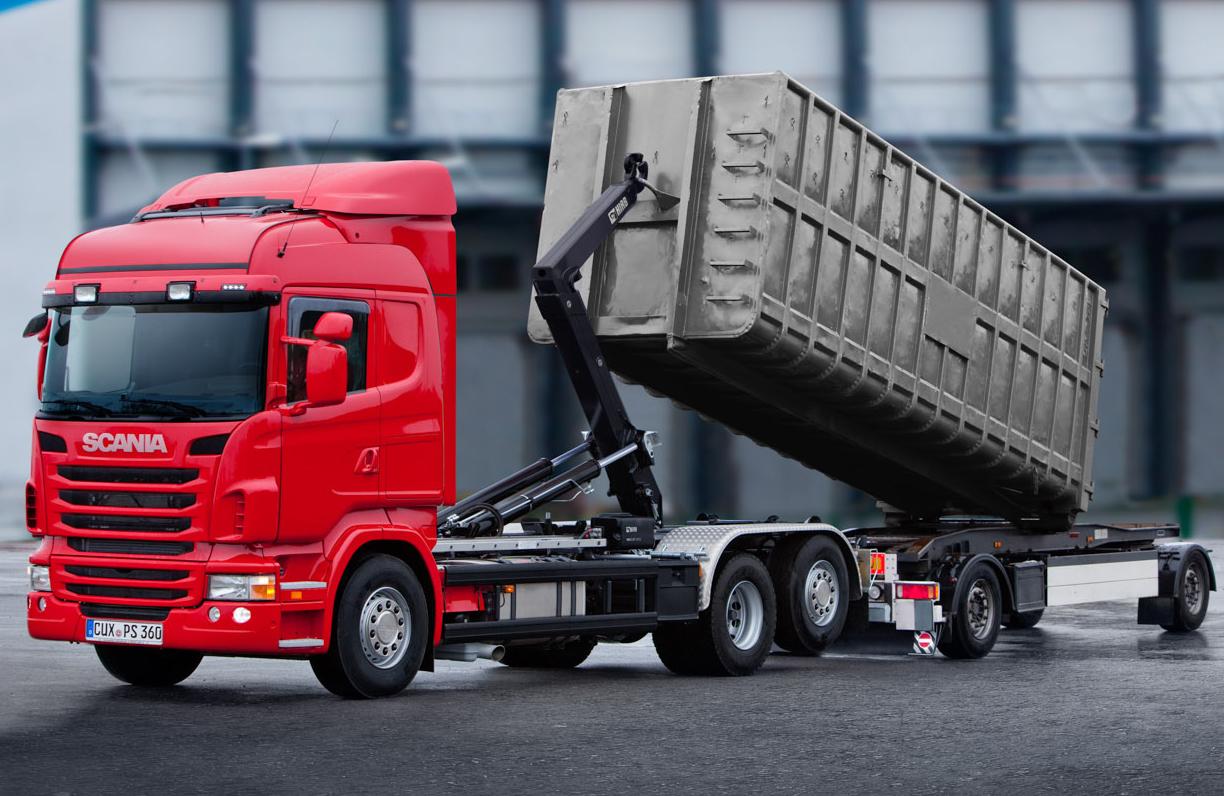

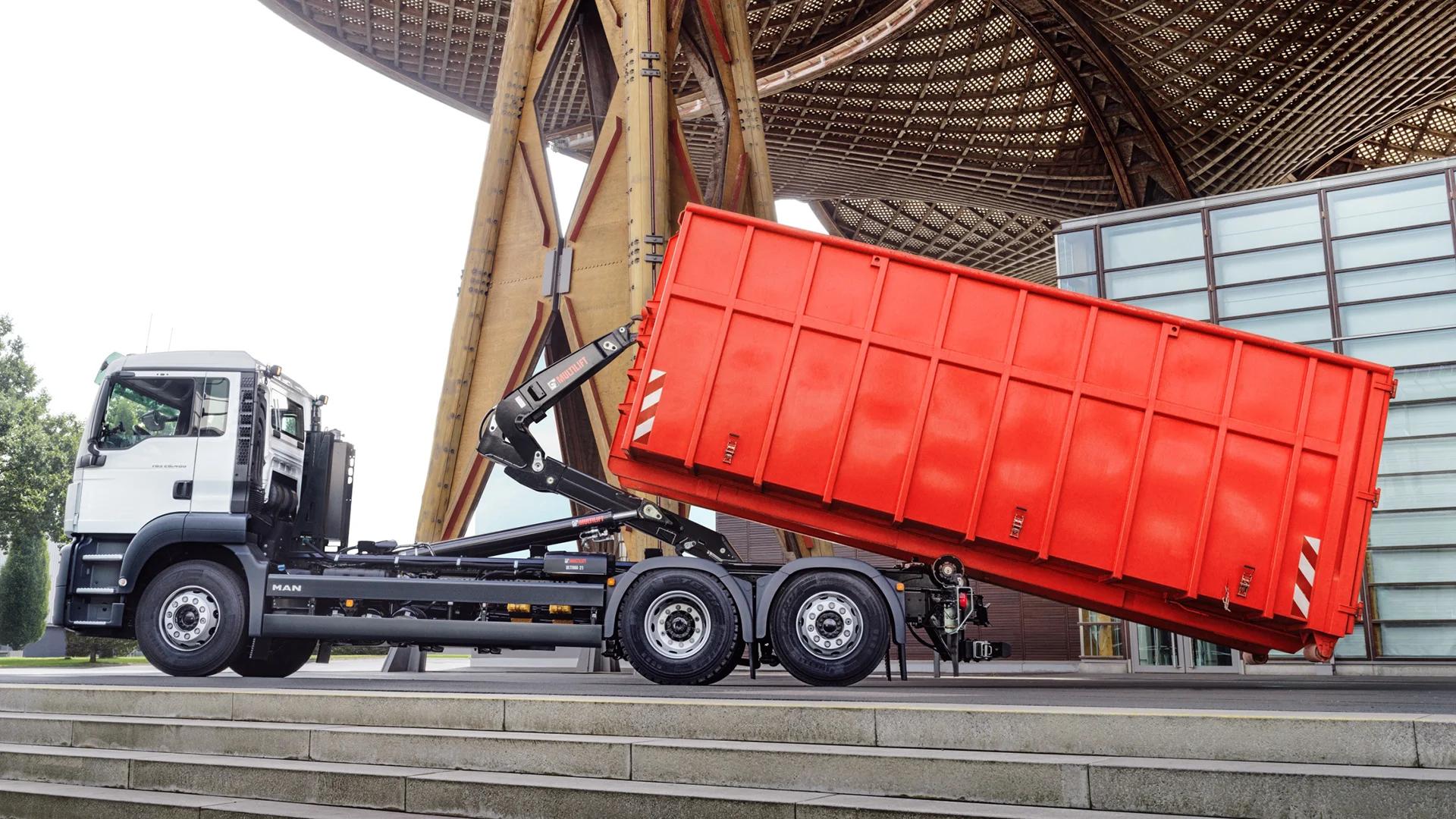

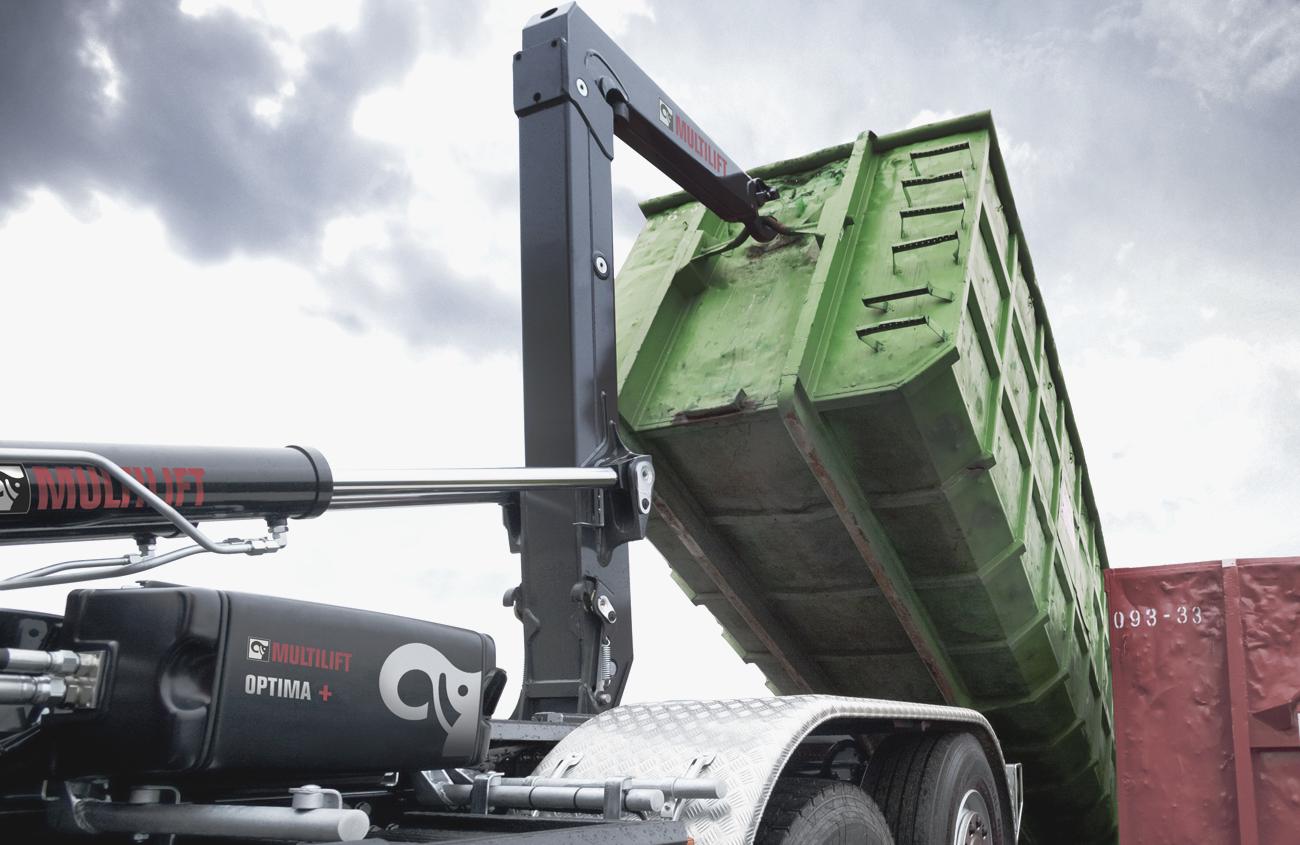

BRAS MULTILIFT BRAS OPTIMA

BRAS ULTIMA DE 3.5T À 30T

15T - 20T - 25T

Potence coulissante Potence articulée Potence coulissante et articulée

Potence coulissante

Verrouillage hydraulique arrière de série

Verrouillage hydraulique arrière de série

Verrouillage hydraulique avant en option Crochet démontable ou fixe pneumatique

Verrouillage hydraulique avant en option

Commande de seconde génération

Crochet démontable

Vitesse rapide Ligne hydraulique complémentaire

Commande standard ou de seconde génération

Pesée embarquée

Vitesse rapide

Système de contrôle automatique Barre anti-encastrement inclinée ou horizontale

Barre anti-encastrement inclinée ou horizontale

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

9

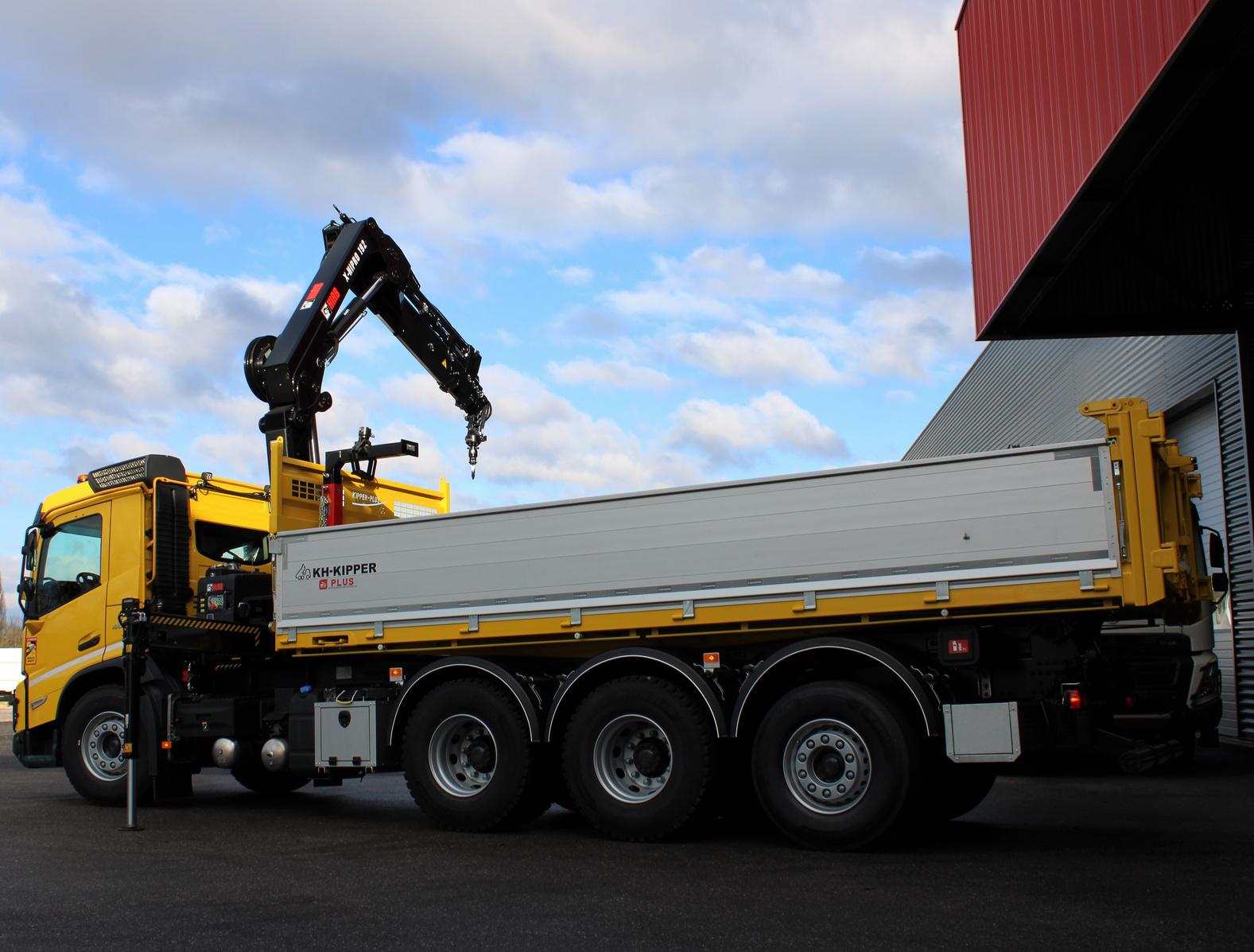

BENNE TRANSPORTEUR KH-KIPPER CARACTÉRISTIQUES Dimensions int. 6200X2458X900 (longueur à la demande)

mm

Plancher 5 mm HARDOX 450 (6,7,8 en option) Ridelle en alu renforcé ép. 40 mm en 3 éléments ou ridelle intégrale à compensation Face avant 4 mm STRENX 700 porte échelle grillagée Poteaux kinnegrip K30 amovibles Porte universelle arrière 4 mm STRENX 700 à ouverture automatique Vérin télescopique sous caisse Pompe à piston hydraulique, soupape de sécurité, réservoir d'huile Ailes enveloppantes polyréthane Échelle pliable sous caisse (option) Barre anti-encastrement fixe (repliable en option) Protection des feux arrières en aluminium Supports pelle et balais Marquage R104 conforme à la norme L'ensemble entièrement sablé, apprêté et laqué 2 couches

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

10

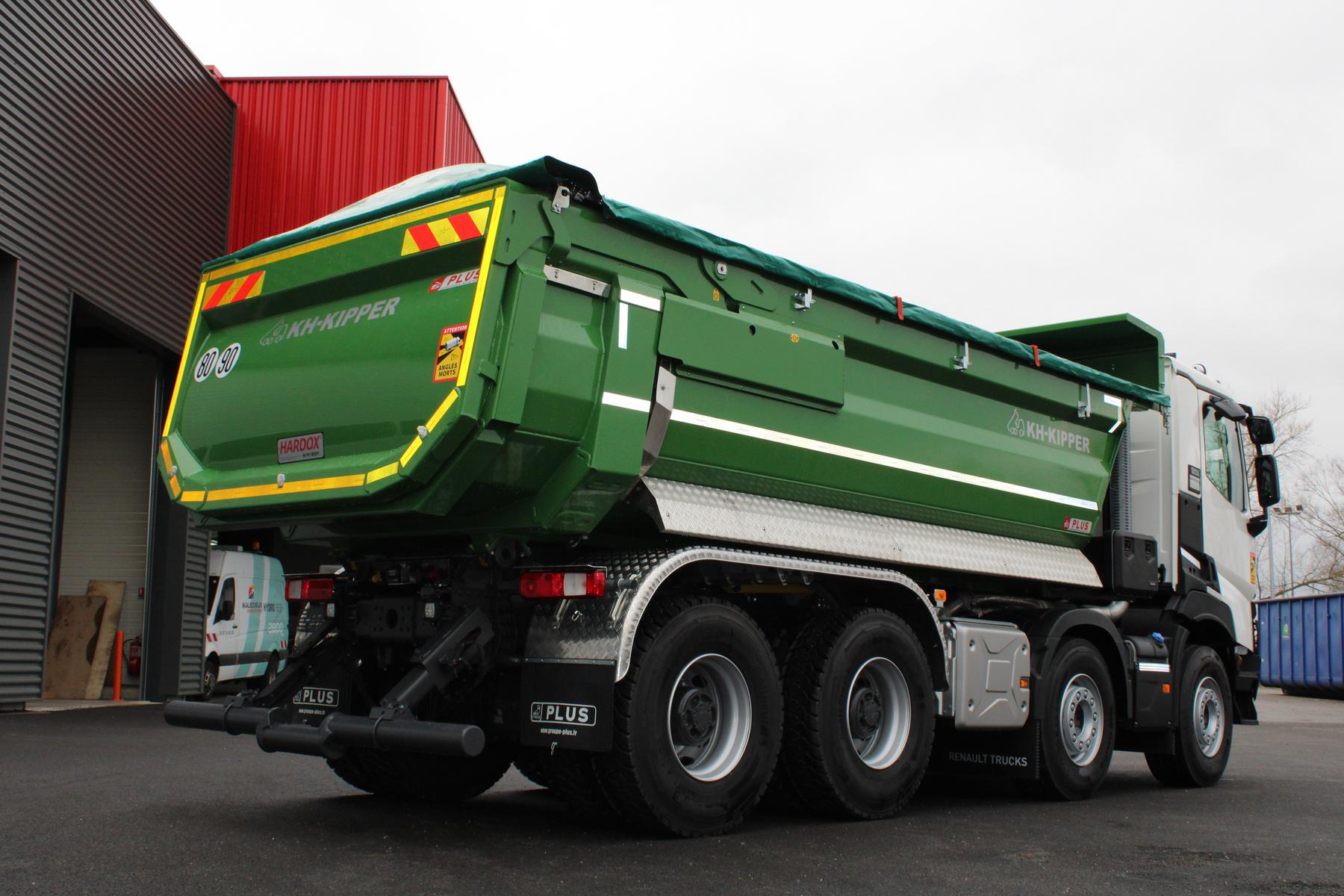

BENNE ARRIÈRE KH-KIPPER CARACTÉRISTIQUES Dimensions utiles : 5600X1450 mm Volume approximatif : 17.5 m3 Fond ép. 5 mm HARDOX (6,7,8 mm en option) Côtés ép. 5 mm HARDOX - Omega-shape Porte hydraulique ép. 5 mm HARDOX, à grande ouverture Paroi avant inclinée pour éviter le collage de la charge dans les coins Vérin télescopique type FC, assure une grande vitesse de basculement Clapet

de

sécurité

et

commande

pneumatique en cabine Tôles latérales de protection pour protéger les composants du châssis contre la chute de pierres Système HYFIX verrouillant la benne au châssis Compas de stabilité entre la benne et le châssis Pompe à engrenage hydraulique, soupape de dérivation et réservoir d'huile Barre anti-encastrement arrière repliable Protection des feux arrière en aluminium Échelle pliable sur la face avant Supports pelle et balais Marquage R104 conforme à la norme L'ensemble entièrement sablé, apprêté et laqué 2 couches

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

11

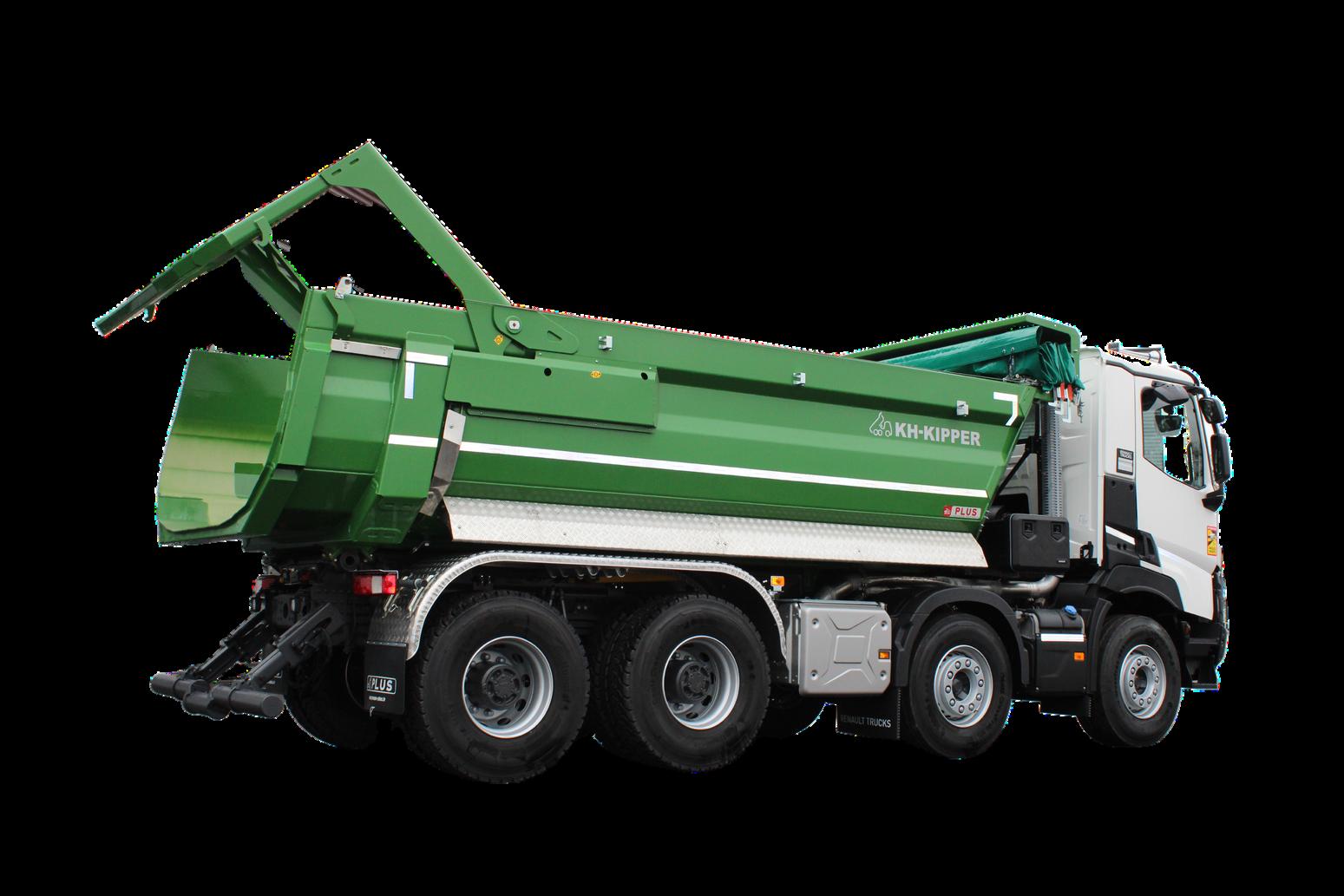

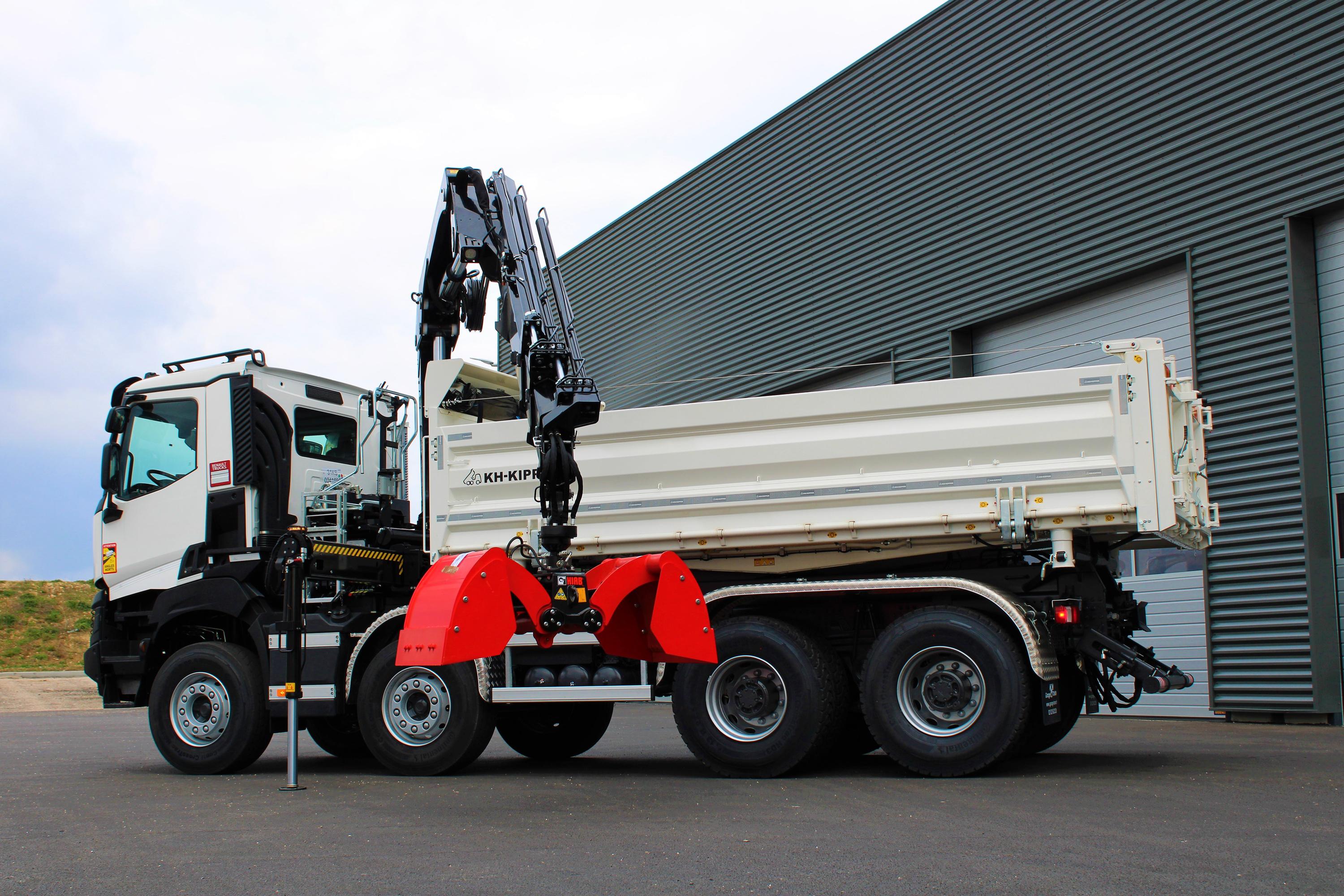

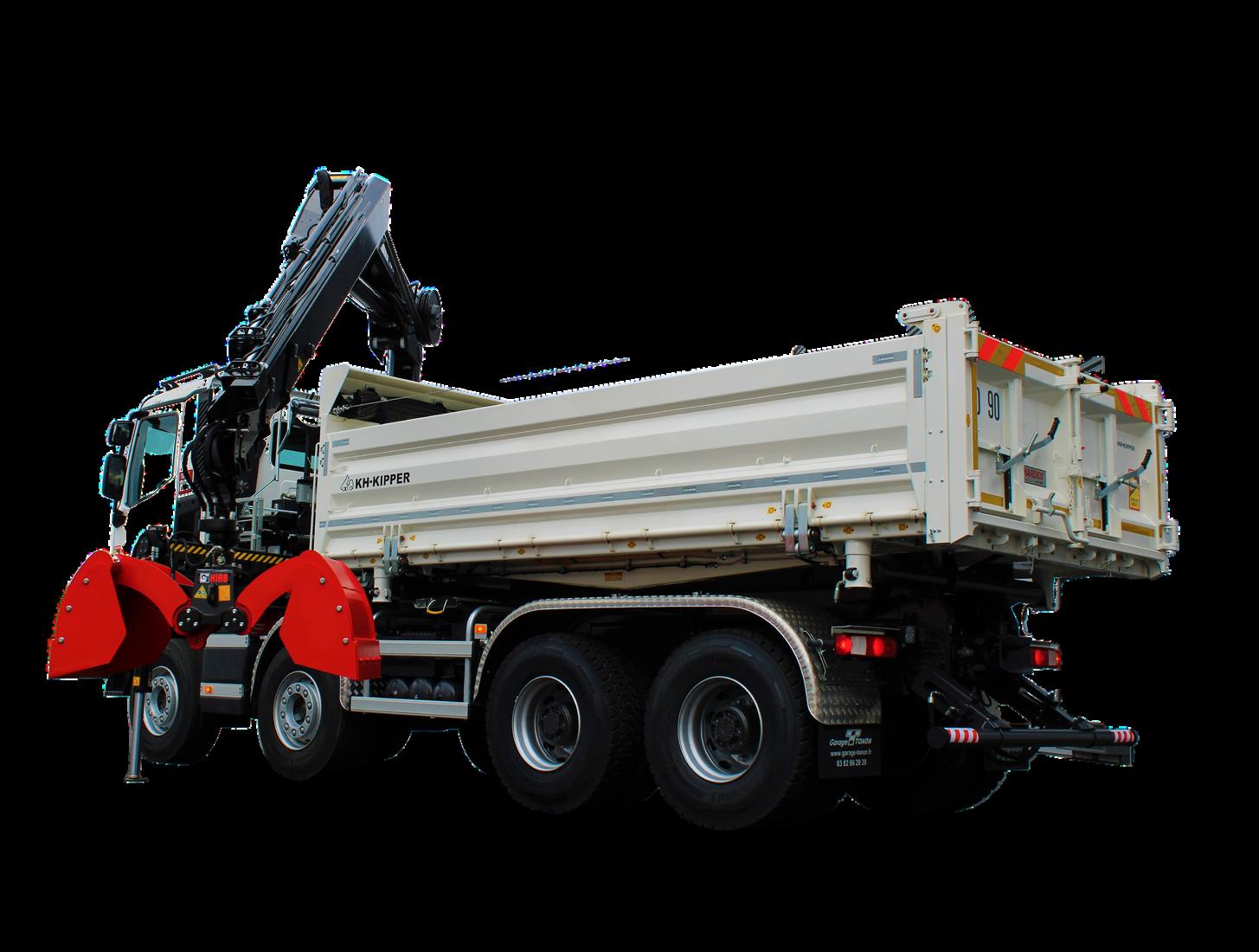

BIBENNE PALETTISABLE KH-KIPPER CARACTÉRISTIQUES Dimensions int. 5200X2410X900 (longueur à la demande)

mm

Plancher 5 mm HARDOX 450 (6,7,8 en option) Paroi avant 4 mm STRENX 700 Côté gauche 4 mm STRENX 700, ouverture hydraulique par 2 ou 3 vérins Côté droit 4 mm STRENX 700, fixe Porte universelle arrière 4 mm STRENX 700 à ouverture automatique Vérin compas double effet Pompe à piston hydraulique, soupape de sécurité, réservoir d'huile Bâche à enroulement automatique (option) Ailes tandem ou aluminium Échelle pliable sous caisse Barre anti-encastrement fixe repliable Protection des feux arrières en aluminium Échelle pliable sur la face avant (option) Supports pelle et balais Marquage R104 conforme à la norme L'ensemble entièrement sablé, apprêté et laqué 2 couches

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

12


PLATEAU PREMIUM by PLUS CARACTÉRISTIQUES Faux châssis en découpe laser et mécano soudé Rive en acier galvanisé et laqué, pliée en angle incliné et trou d'arrimage Plancher aluminium ép. 40 mm autoportant Tablier avant modulaire ép. 30 mm Tablier arrière modulaire Ridelles en aluminium anodisé 25 mm Poteaux

KINNEGRIP

K20

à

double

verrouillage Butée d'accostage

OPTIONS Rail pour bridage du lève palette sur tablier avant et arrière Panneau publicitaire à l'arrière du châssis 2 marchepieds sur ridelle Perche pour équerres Bac à équerres Support pour lève-palette hydraulique Barre anti-encastrement rétractable pour lève-palette hydraulique 2 phares de travail à LED sur face avant Phare de travail à LED sur face arrière

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

13

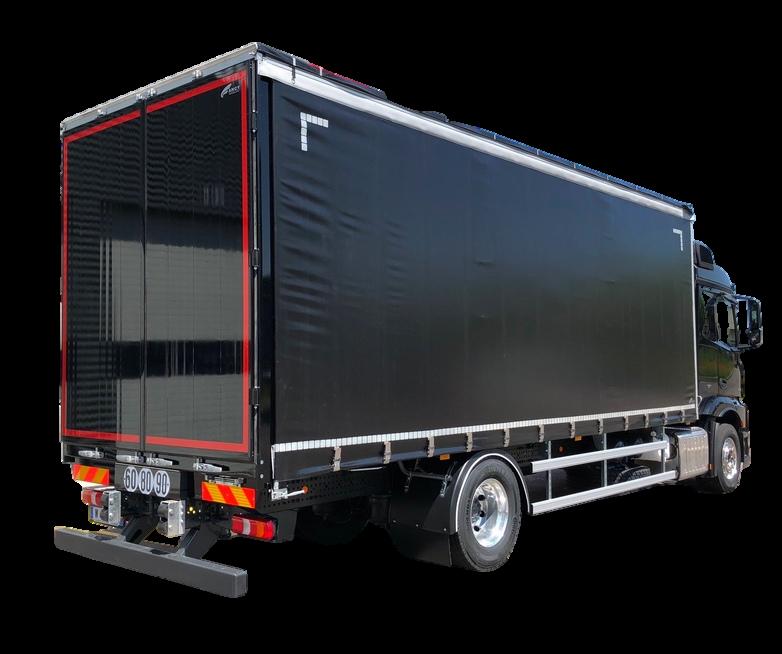

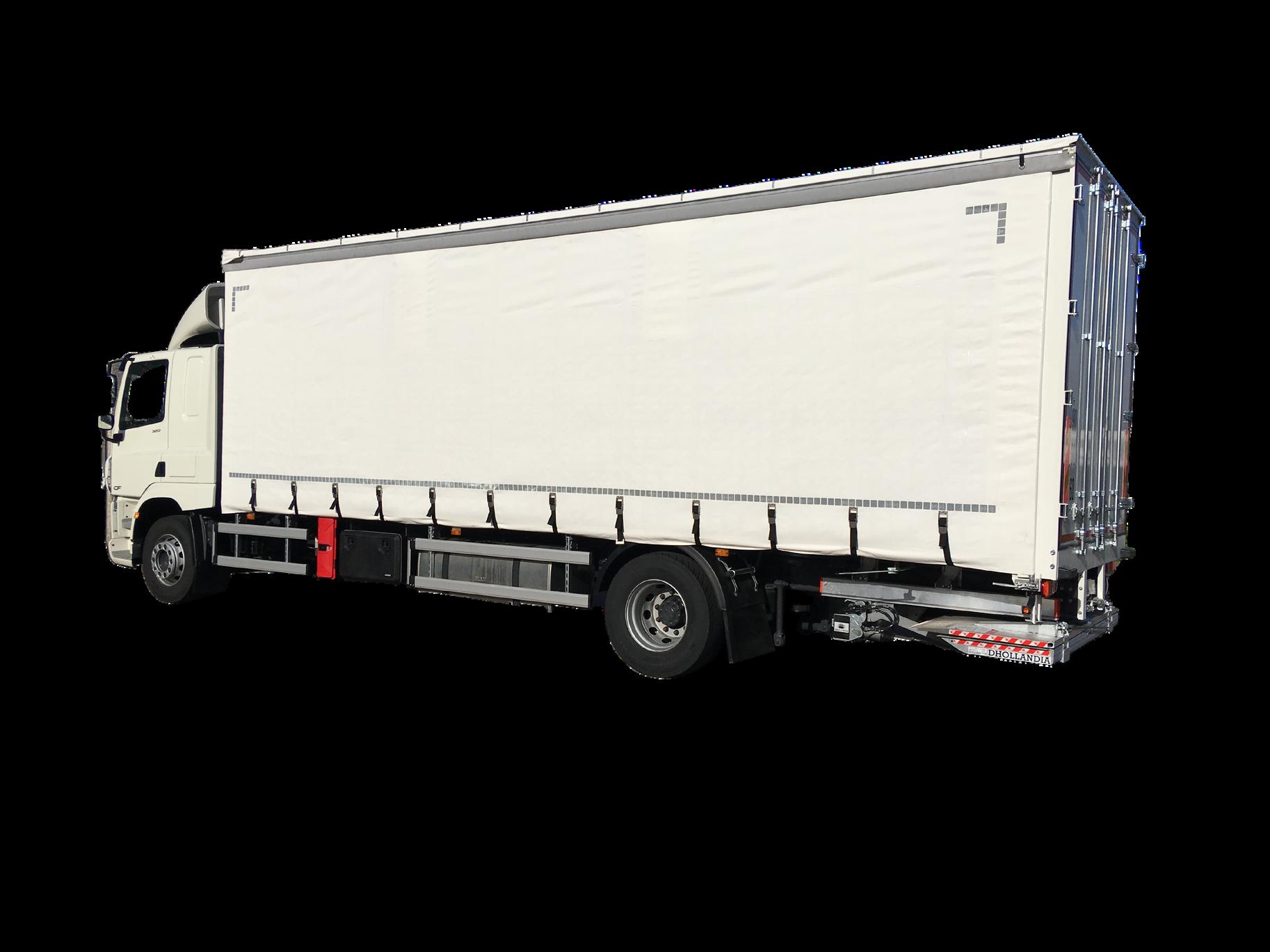

PAROIS LATÉRALES SOUPLES COULISSANTES (PLSC) CARACTÉRISTIQUES Face avant en acier électro zingué mécano soudé avec doublage en CP 20 mm Plancher bois 2 portes arrières Bâchage à rideau coulissant Ailes arrières polyéthylènes avec bavettes Pare-cyclistes Toit coulissant ou fixe

OPTIONS Coffre PVC Anneaux d'arrimage Ridelles aluminium

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

14

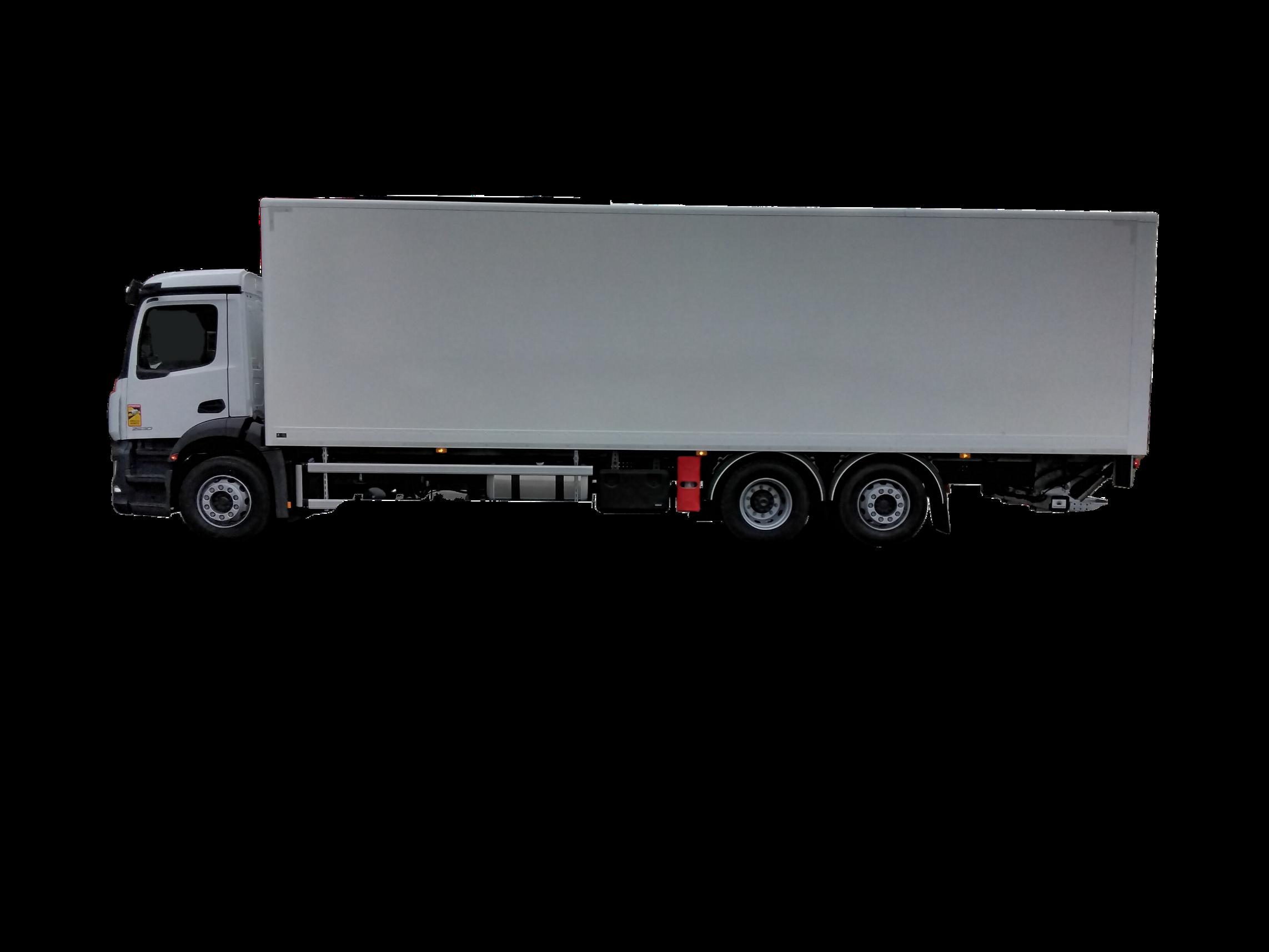

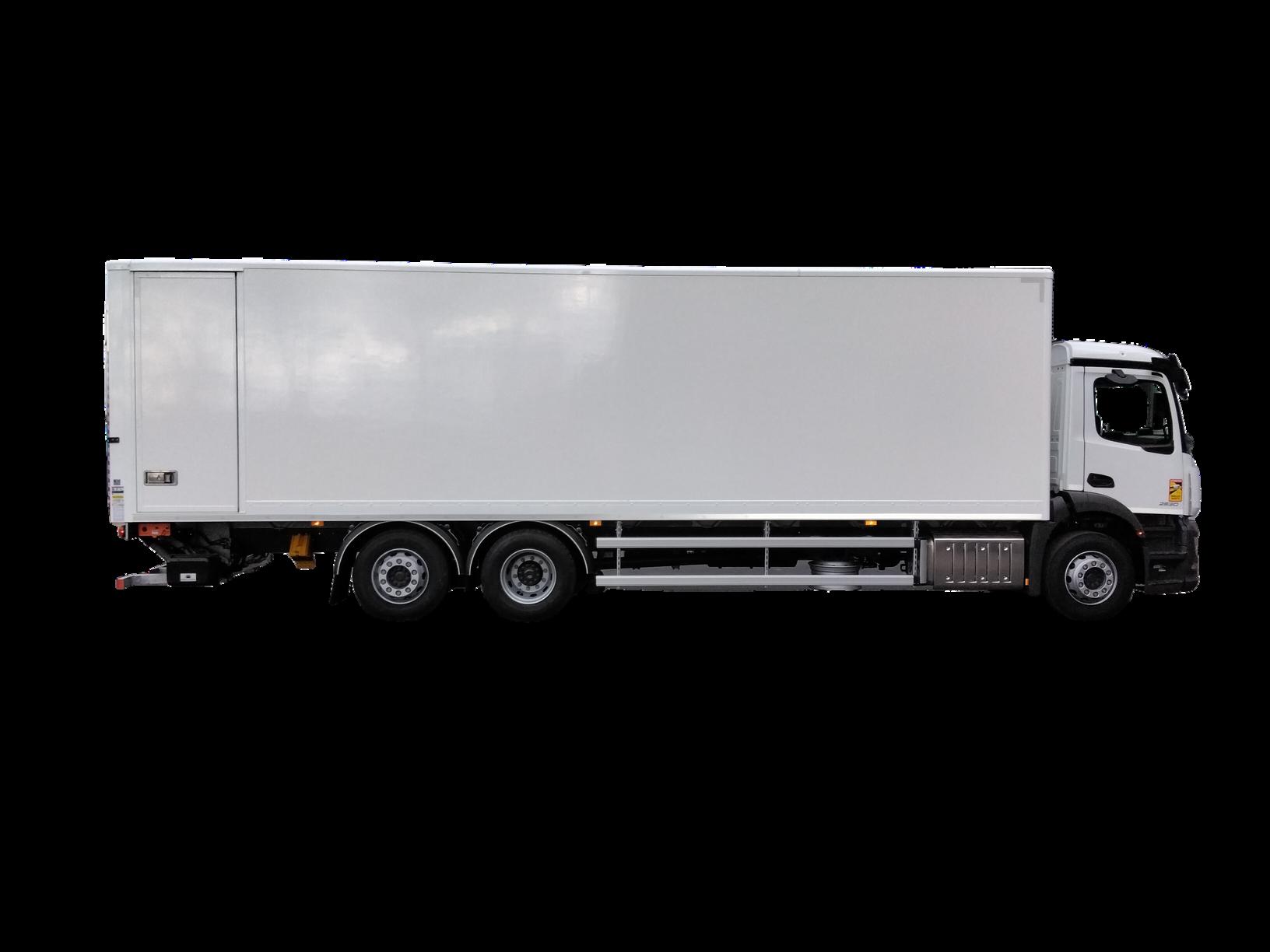

FOURGON CARACTÉRISTIQUES Face avant en panneau Plywood ép. 20 mm Panneaux latéraux en Plywood ép. 20 mm Plancher bois dur sur Omega 2 portes arrières en Plywood ép. 20 mm Ailes arrières polyéthylènes avec bavettes Pare-cyclistes Toit rigide polyester blanc

OPTIONS Coffre PVC Anneaux d'arrimage Système d'arrimage double combirail Éclairage par bandeau LED

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

15



CARROSSERIE VÉHICULES UTILITAIRES

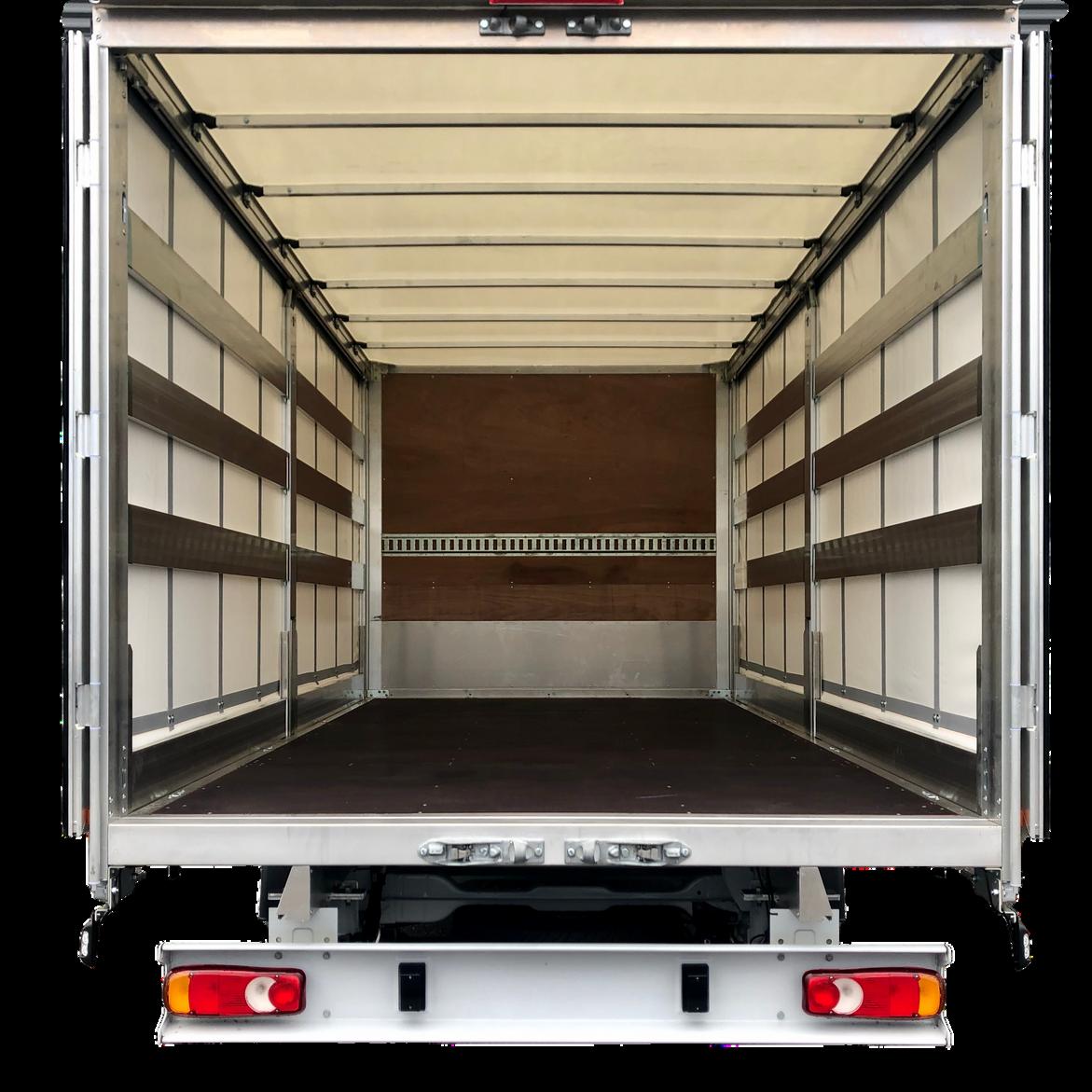

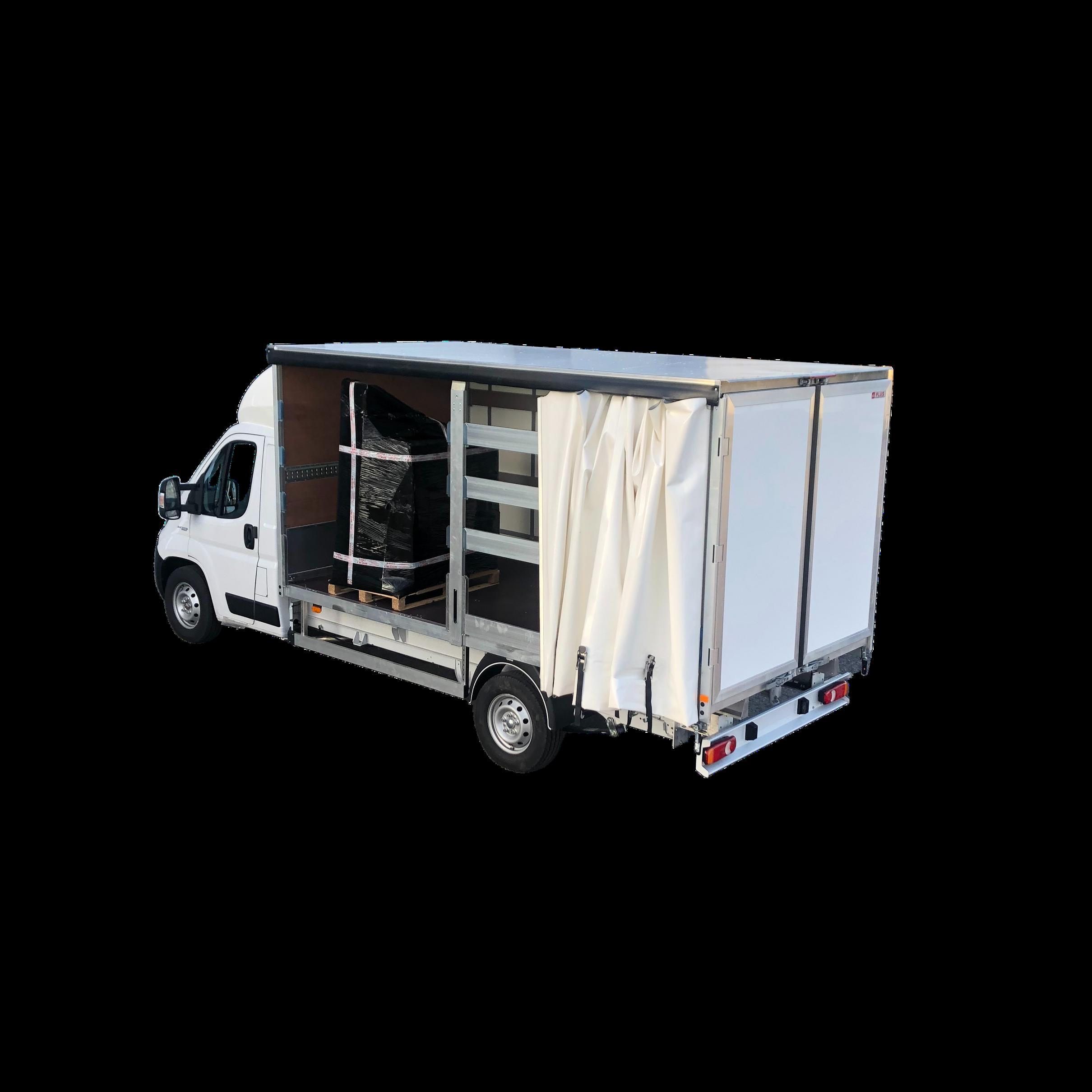

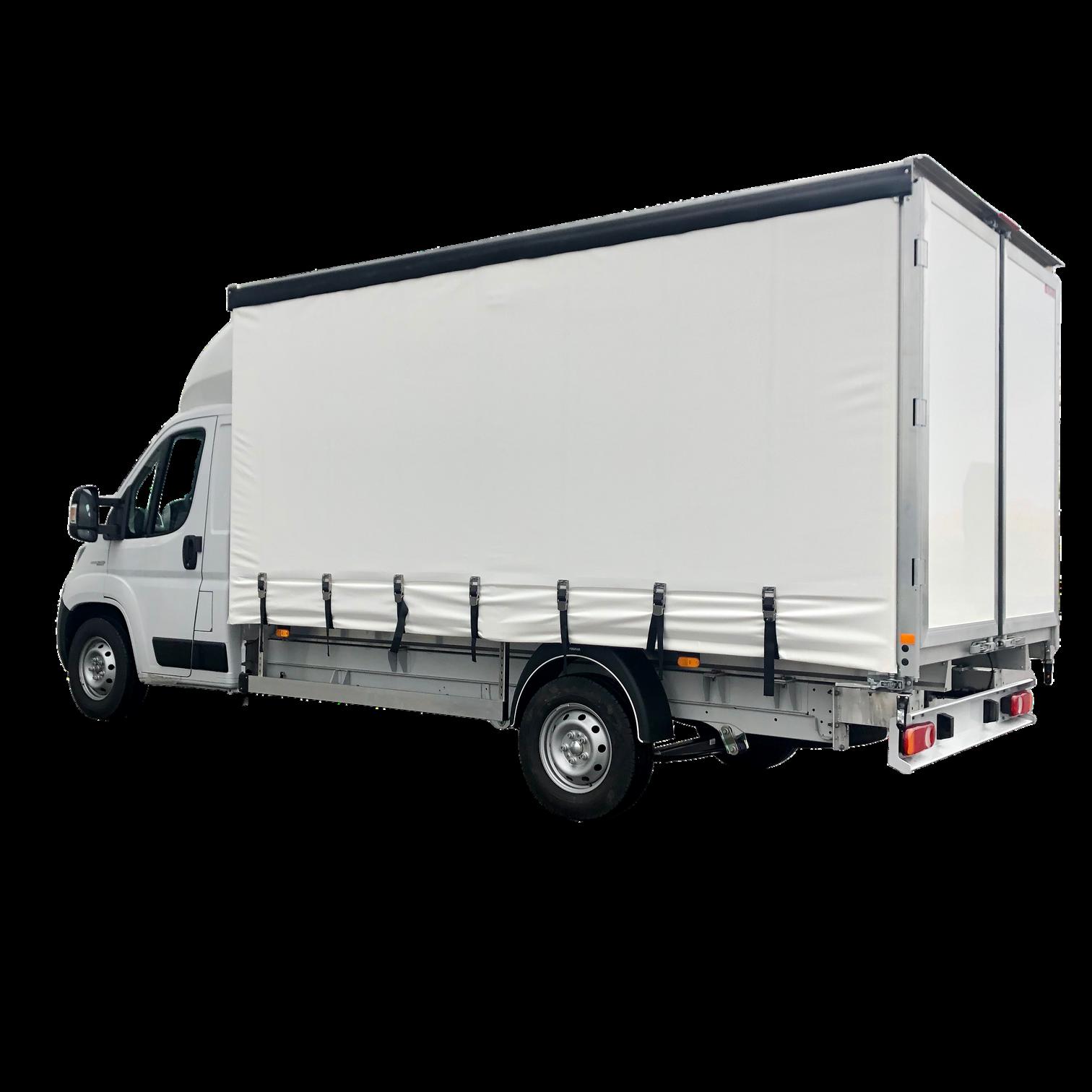

PAROIS LATÉRALES SOUPLES COULISSANTES (PLSC) CARACTÉRISTIQUES Soubassement en profil aluminium mécanosoudé brut Plancher en CP multiplis antidérapant ép. 15 mm Face avant bois Poteau central par côté coulissant Bâche coulissante par côté (couleur à définir) Toit coulissant ou 1 toit fixe 2 portes arrières Ailes AR polyéthylène Pare-cycliste Signalisation conforme au code de la route

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

18


PAROIS LATÉRALES SOUPLES COULISSANTES (PLSC)

SUR MESURE, FIABILITÉ, DURABILITÉ

OPTIONS Hayon élévateur Anneau d'arrimage dans le plancher Déflecteur Escabeau 3 marches arrière droit Antivortex Escalier coulissant 5 marches Rallongement porte à faux Caméra filaire Marchepied sur ridelle arrière Extincteur 2Kg avec supports cabine Extincteur 6Kg Plaque ADR Coffre PVC Poutre d'arrimage Traverse arrière remorquante Sangle pour rail d'arrimage Phare de travail Câble tir

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

19

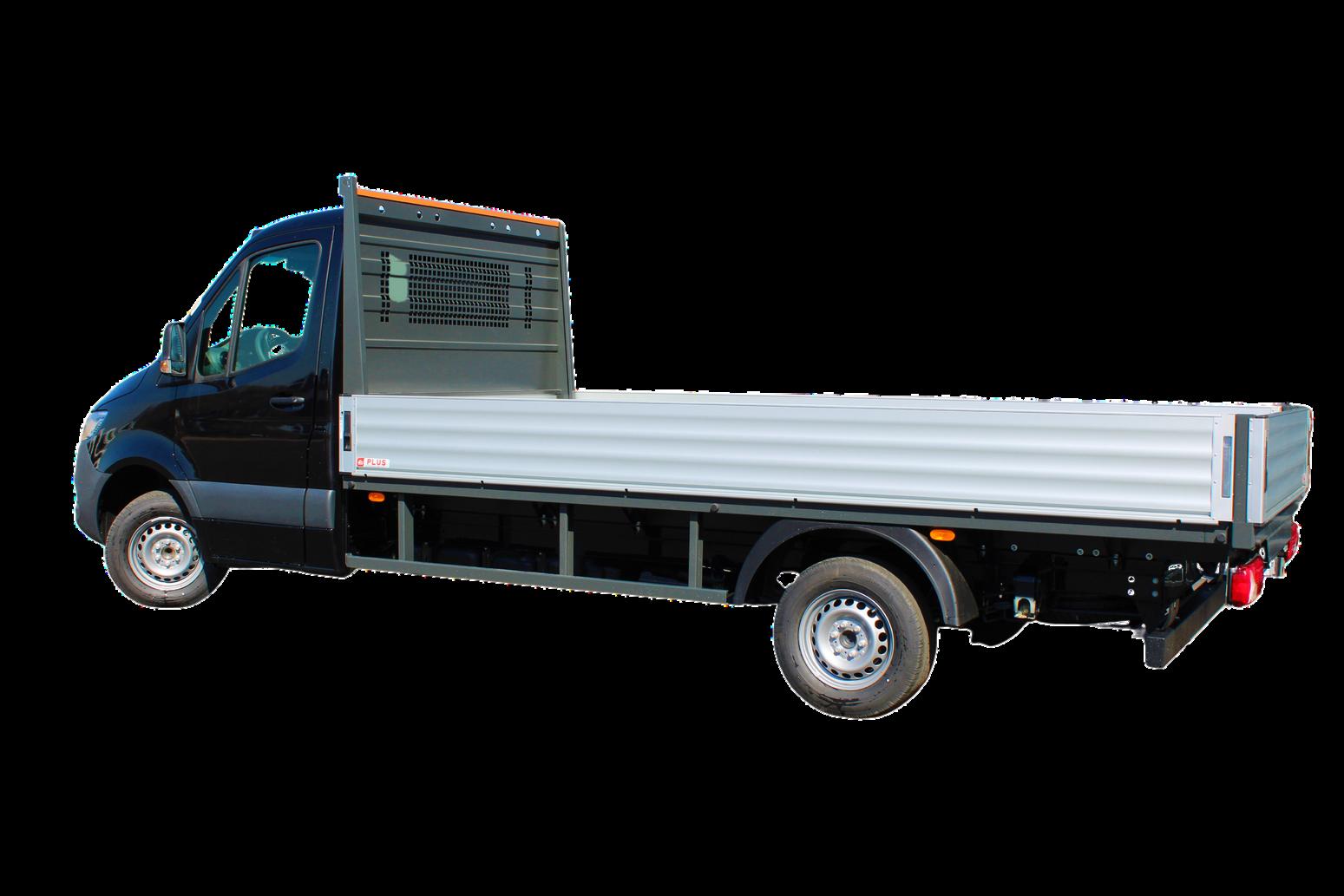

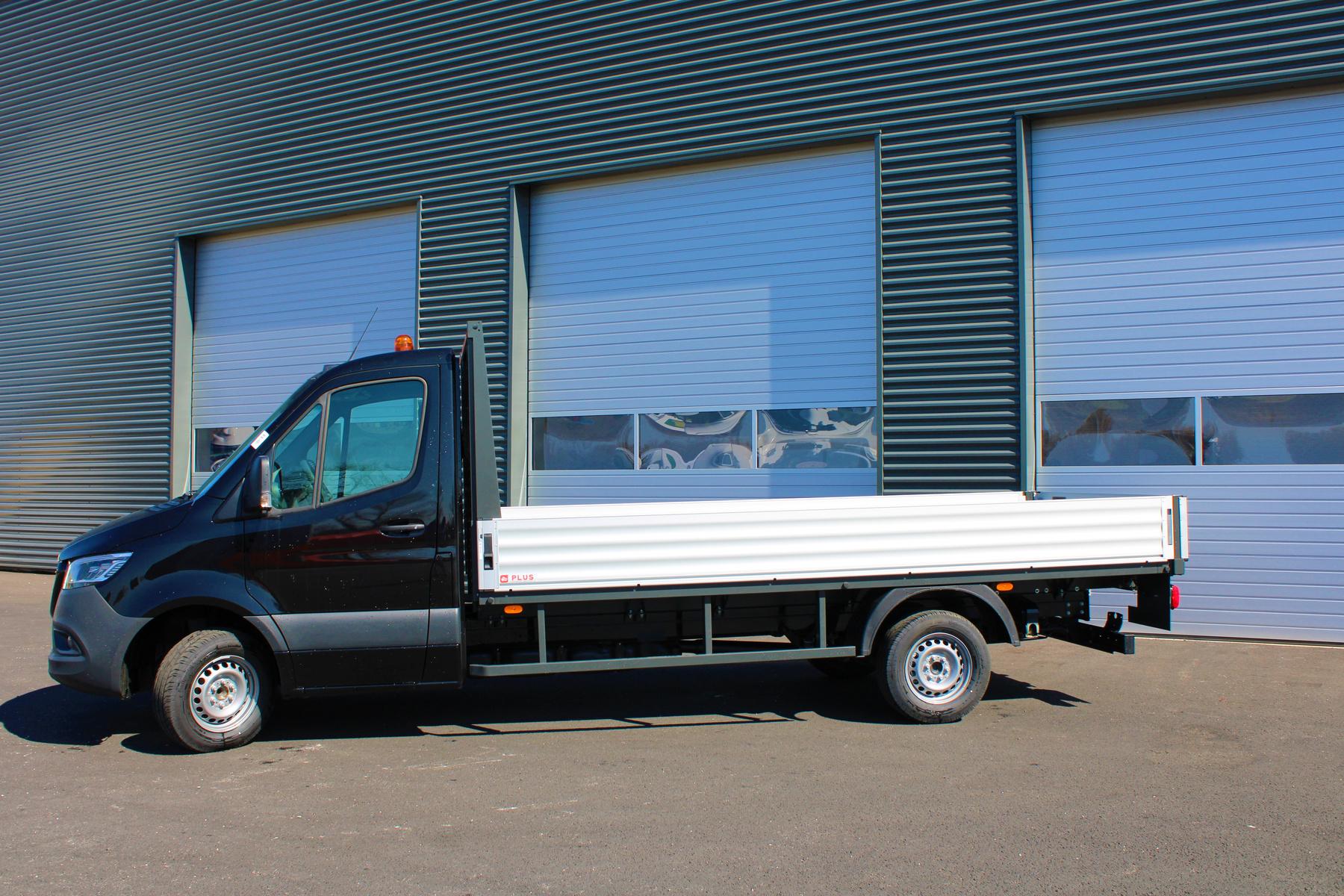

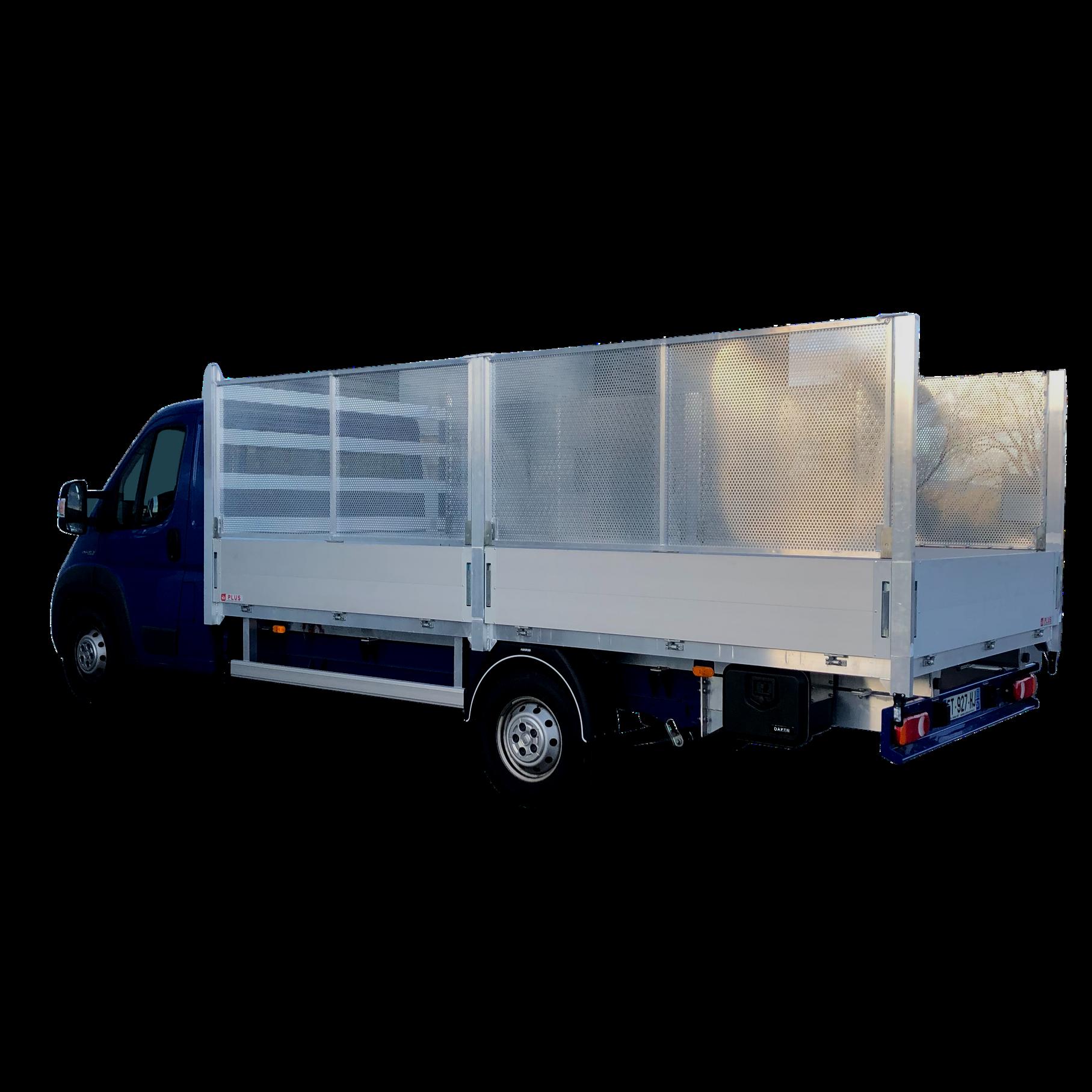

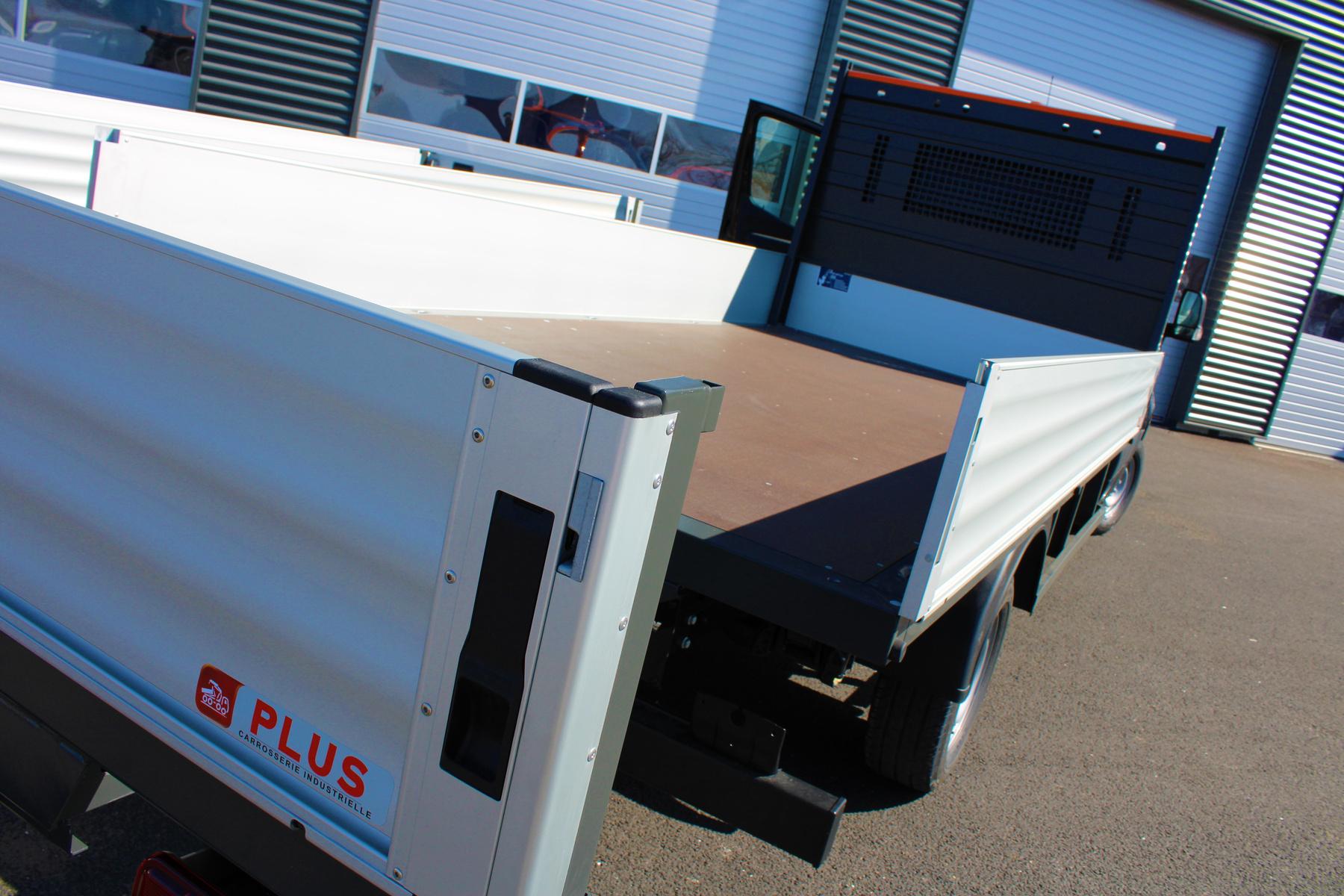

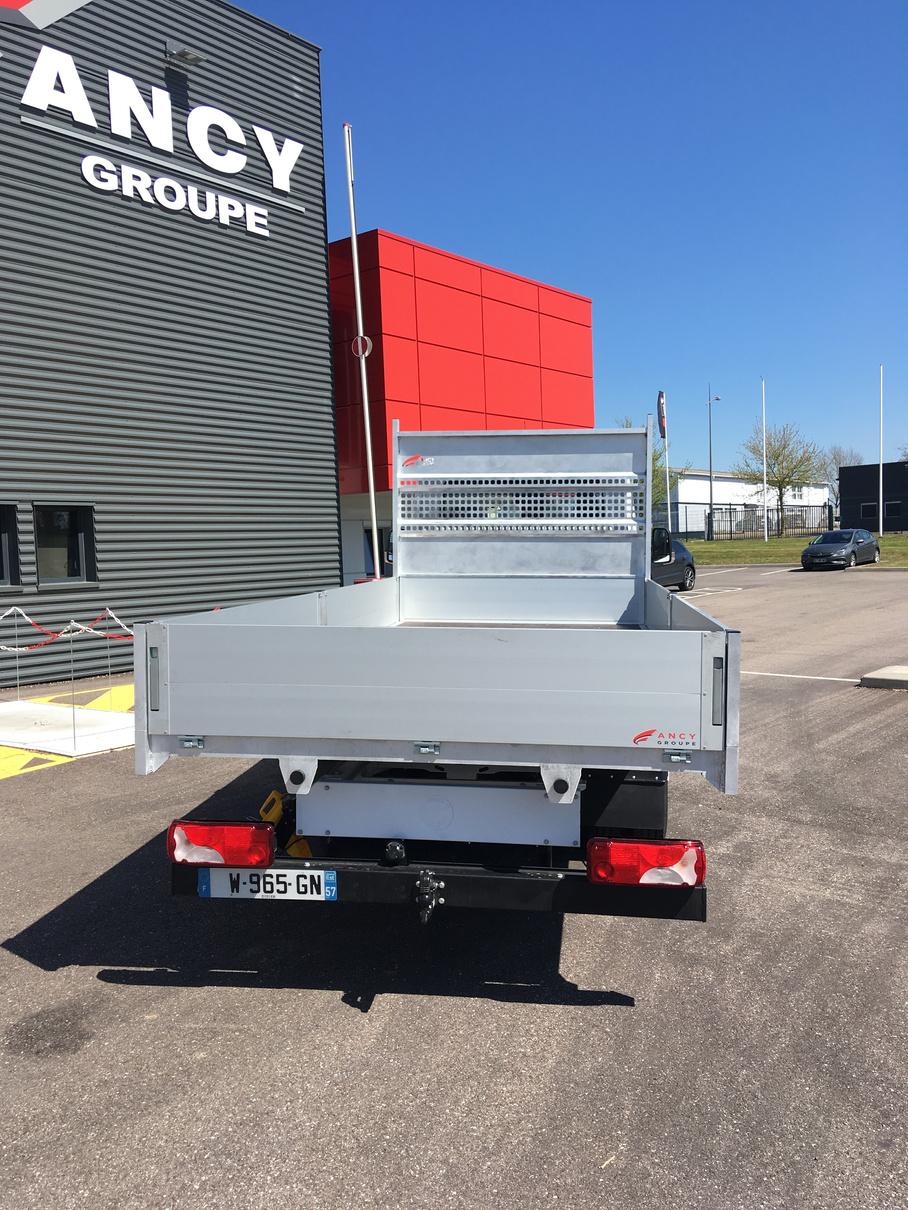

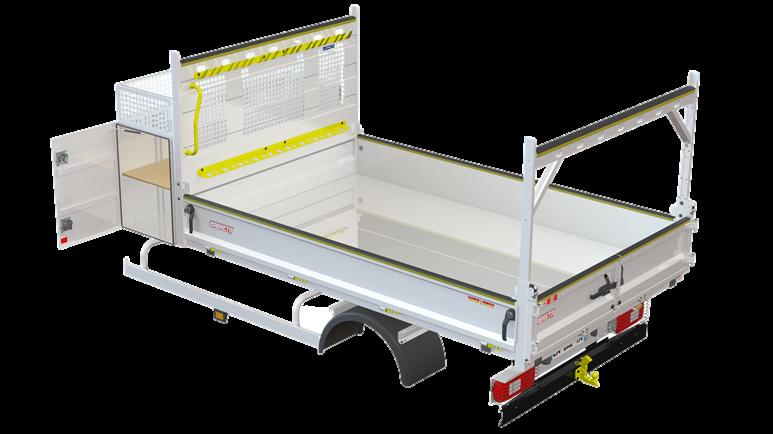

PLATEAU STANDARD CARACTÉRISTIQUES Pare cyclistes en profil aluminium Longerons en profil aluminium brut Ridelle arrière aluminium anodisée hauteur 400 mm, rabattable avec marchepied sur la ridelle côté droit 2 ridelles aluminium anodisées par côté hauteur 400 mm Poteaux

intermédiaires

en

aluminium

démontables, poteaux arrières en aluminium démontables Traverse

en

aluminium

mécano

soudée,

plancher antidérapant bois ép. 15 mm 1 face avant fixe aluminium Porte échelle en aluminium perforée hauteur cabine 2 butées caoutchouc sur traverse arrière Signalisation conforme au code de la route

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

20


PLATEAU STANDARD

SUR MESURE, FIABILITÉ, DURABILITÉ

OPTIONS Kit savoyarde (bâche + arceaux + réhausse bois) Bâchage coulissant sur ridelle Hayon élévateur Rallongement porte à faux Escabeau coulissant 2 marches Anneau d'arrimage dans la rive Extincteur 2Kg avec supports cabine Plaque ADR Bandes rouge et blanche CL1 ou CL2 Filet Bâche sur ridelle Réhausses latérales Feu de pénétration Porte outils sur la face avant - 3 outils Anneau d'arrimage dans le plancher Extincteur 6Kg Kit triflash gyrophares

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

21

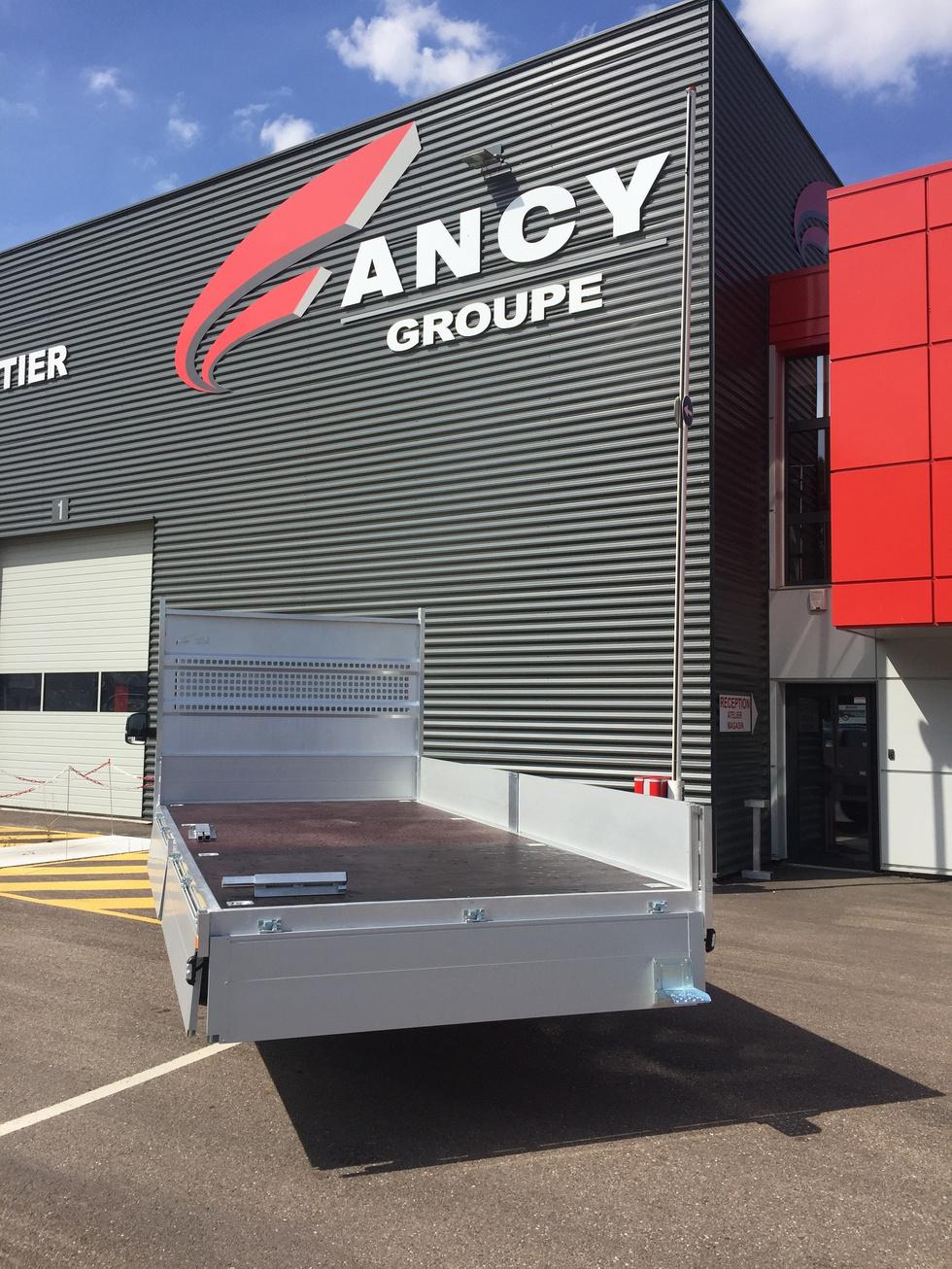

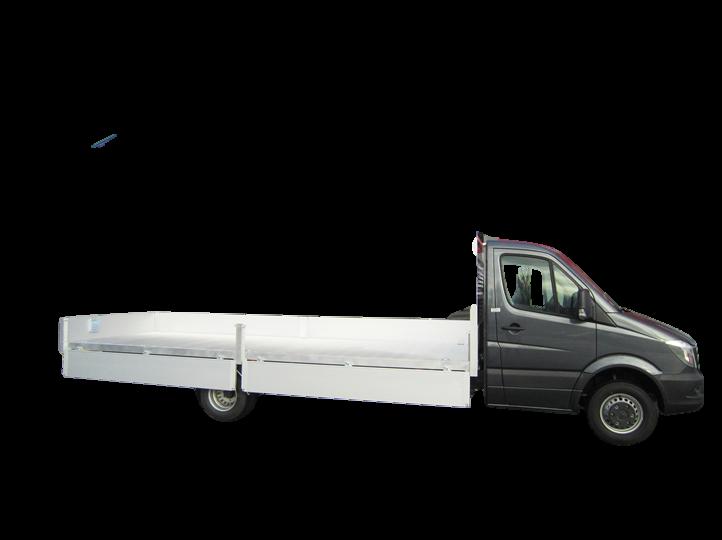

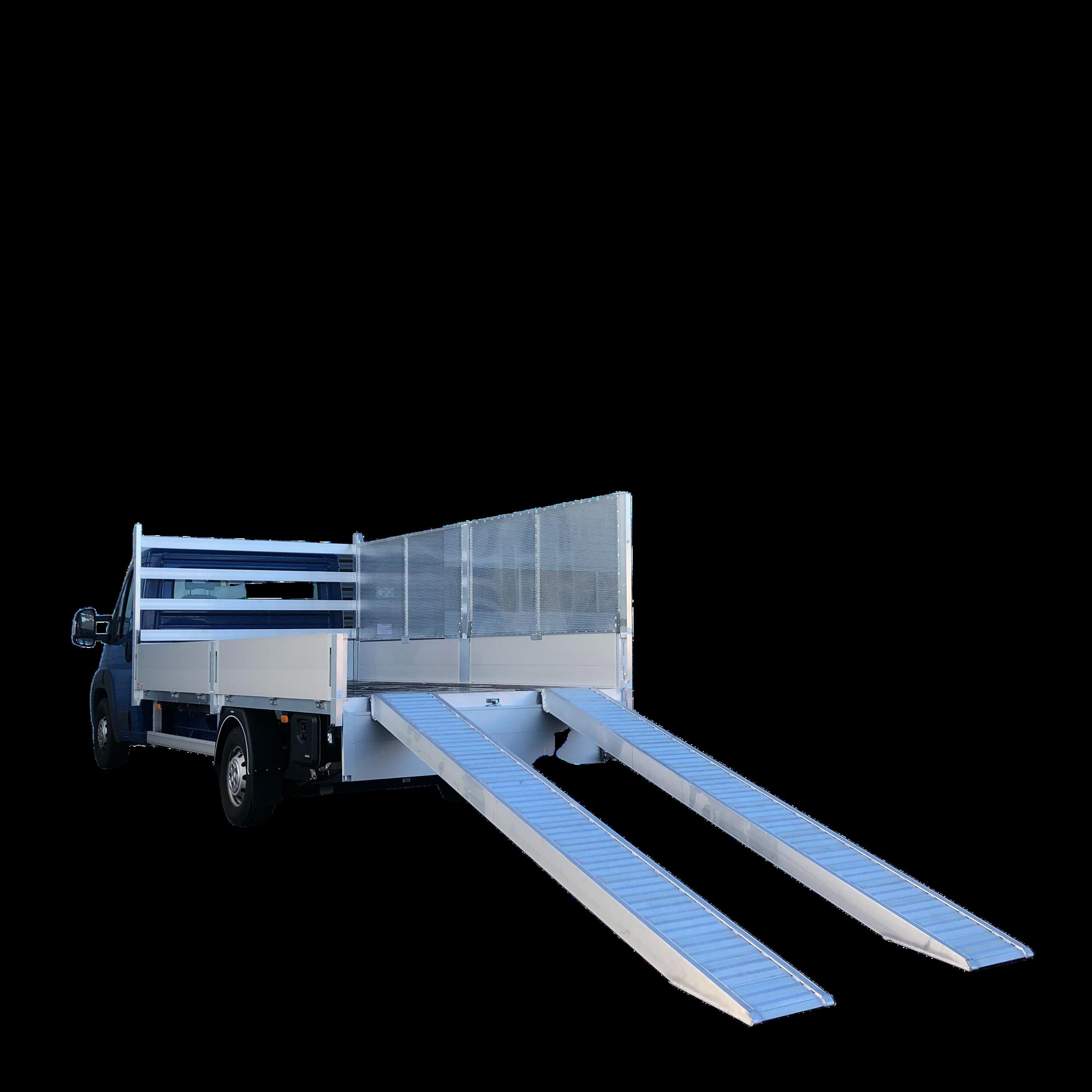

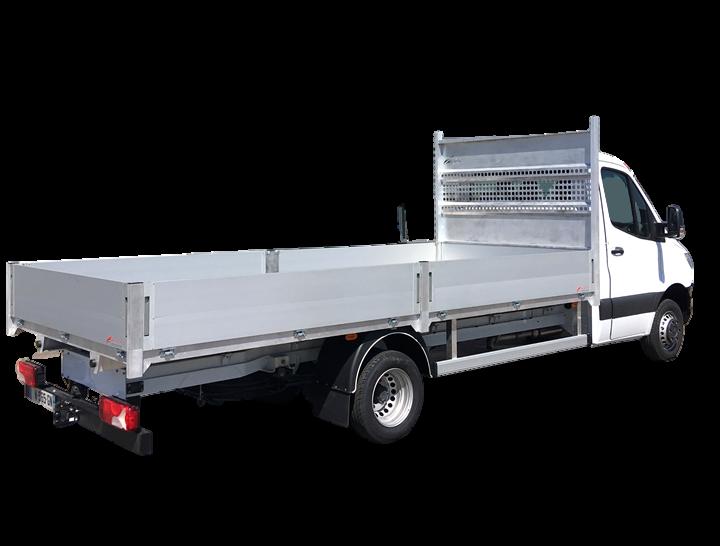

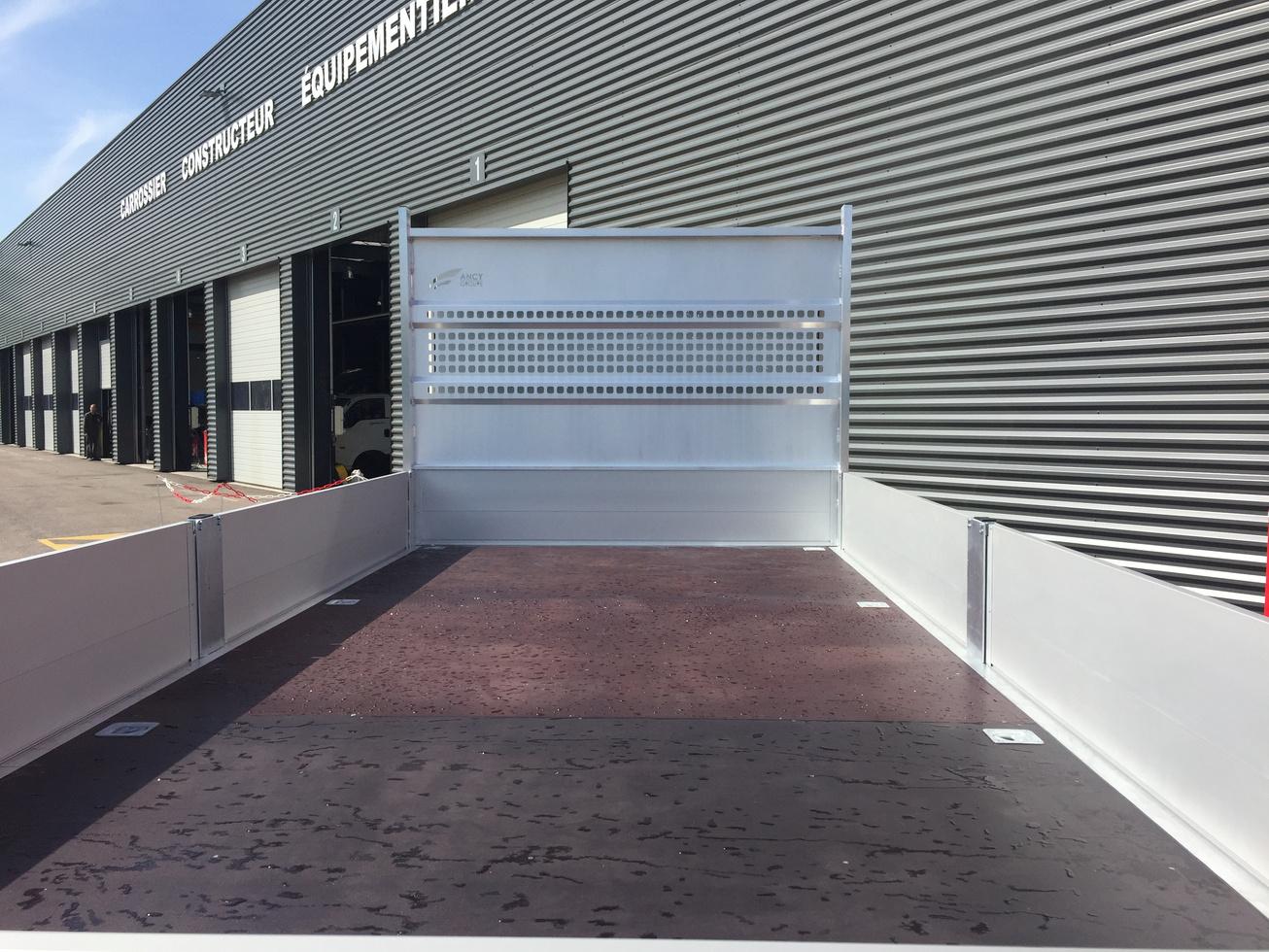

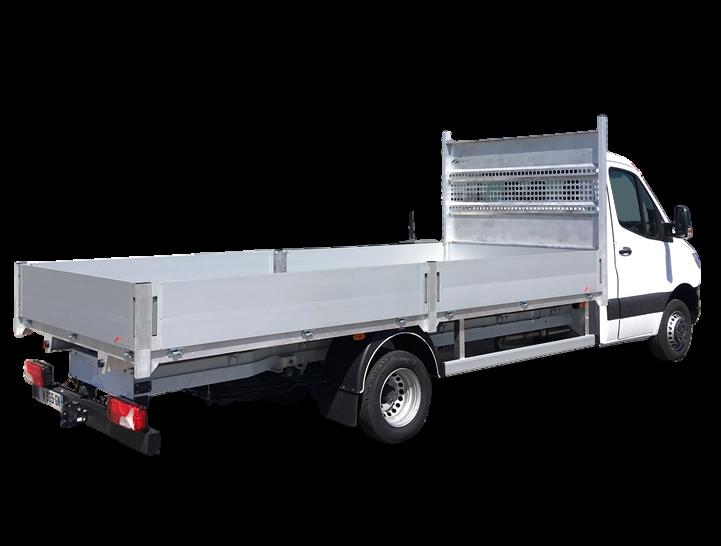

PLATEAU GRANDE LONGUEUR CARACTÉRISTIQUES Empattement 4325 mm Rallongement porte à faux arrière pour plateau grande longueur Ridelle arrière aluminium anodisée hauteur 400 mm, rabattable avec marchepied sur la ridelle côté droit 2

ridelles

aluminium

anodisées

par

côté

hauteur 400 mm Face avant fixe aluminium 2 butées caoutchouc sur traverse arrière Longerons en profil aluminium brut Ailes PVC Poteaux

intermédiaires

en

aluminium

démontables, poteaux arrières en aluminium démontables Traverse

en

aluminium

mécano-soudée,

plancher antidérapant bois ép. 15 mm Porte-échelle en aluminium perforée hauteur cabine Pare-cyclistes en profil aluminium

APPLICATIONS Transport de fer, transport de matériaux, transport d’échafaudage, … LONG. EXT. : 4970 MM LARG. EXT. : 2260 MM LONG. UTILE : 4900 MM LARG. UTILE. : 2180 MM POIDS (APPROXIMATIF) : 380 KG

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

22


PLATEAU GRANDE LONGUEUR

MERCEDES-BENZ SPRINTER SÉRIE 500

OPTIONS Marchepied sur ridelle arrière Hayon élévateur Caméra de recul Escabeau coulissant 2 marches Anneau d'arrimage dans la rive Extincteur 2Kg avec supports cabine Plaque ADR Ridelles hauteur 600 mm Filet Réhausses latérales Feu de pénétration Porte outils sur la face avant - 3 outils Anneau d'arrimage dans le plancher Extincteur 6Kg Kit triflash gyrophares

ÉQUIPEMENTS MERCEDES-BENZ NÉCESSAIRES Véhicule Mercedes-Benz empt. 4325 mm

Sprinter

série

500

Rallonge de feux (L76) Feux de gabarit latéraux (LB1) Feux d'encombrement montés d'usine (LØ7) Rétroviseurs (FT1) Traverses boulonnées (Q18)

CODES NON PERMIS A4M, ZG1, ZG3, R9A, R9X, ZU7, ZU4, ZU8

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

23


PLATEAU TRÈS GRANDE LONGUEUR AVEC RALLONGEMENT D'EMPATTEMENT CARACTÉRISTIQUES Rallongement empattement de 4325 à 5100 mm et rallongement du porte à faux arrière Longerons en profil aluminium brut Traverse en aluminium mécano-soudée, plancher antidérapant bois ép. 15 mm 2 ridelles aluminium hauteur 400 mm

anodisées

par

côté

Ridelle arrière aluminium anodisée hauteur : 400 mm, rabattable avec marchepied sur la ridelle côté droit Poteaux intermédiaires en aluminium démontables, poteaux arrières en aluminium démontables Face avant avec porte échelle en aluminium perforée hauteur cabine Pare-cyclistes en profil aluminium Ailes PVC

APPLICATIONS Transport de fer, transport de matériaux, transport d’échafaudage, … LONG. EXT. : 6147 MM LARG. EXT. : 2180 MM LONG. UTILE : 6100 MM LARG. UTILE. : 2100 MM POIDS (APPROXIMATIF) : 450 KG

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

24


PLATEAU TRÈS GRANDE LONGUEUR AVEC RALLONGEMENT D'EMPATTEMENT

MERCEDES-BENZ SPRINTER SÉRIE 500

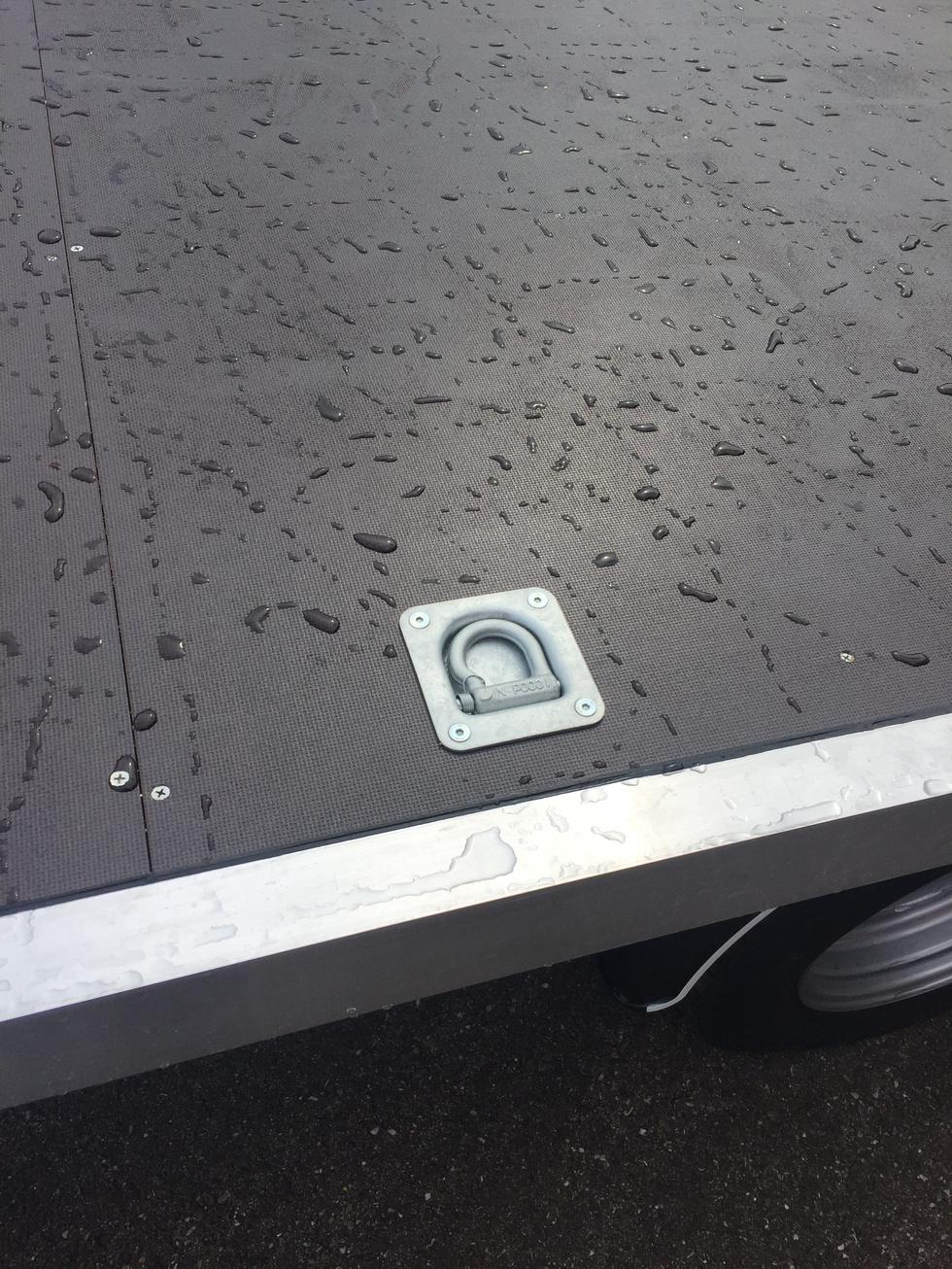

OPTIONS Ridelles hauteur 600 mm Anneaux d'arrimage encastrés pour plancher alu Anneaux d'arrimage encastrés dans plancher Plancher aluminium autoportant Coffre à outils PVC et inox (dans l'empattement) Attelage (avec prédisposition Mercedes) Gyrophares + bandes réfléchissantes rouge/blanc Caméra de recul Porte outils sur face avant Réhausses aluminium 150 mm Longueur intérieure spécifique (+ code option FS1/FS2)

ATTENTION POUR DES OPTIONS SPÉCIFIQUES, NOUS CONSULTER ÉQUIPEMENTS MERCEDES-BENZ NÉCESSAIRES Véhicule Mercedes-Benz Sprinter Série 500 empattement 4325 mm Rallonge de feux (L76) Feux de gabarit latéraux (LB1) Feux d'encombrement montés d'usine (LØ7) Rétroviseurs (FT1) Traverses boulonnées (Q18) Essieu avant renforcé (A50) Prédisposition attelage (si attelage)

CODES NON PERMIS A4M, ZG1, ZG3, R9A, R9X, ZU7, ZU4, ZU8

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

25

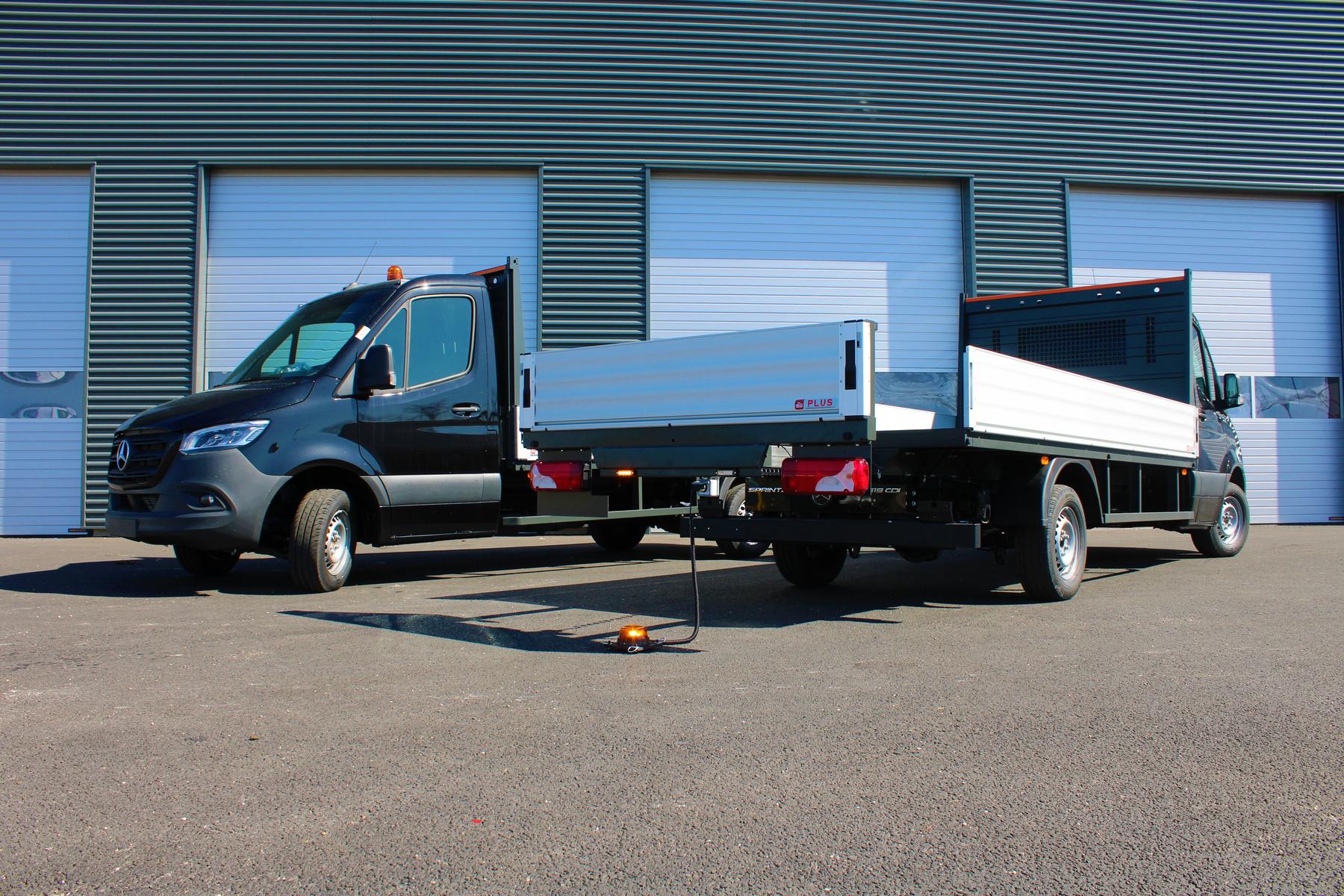

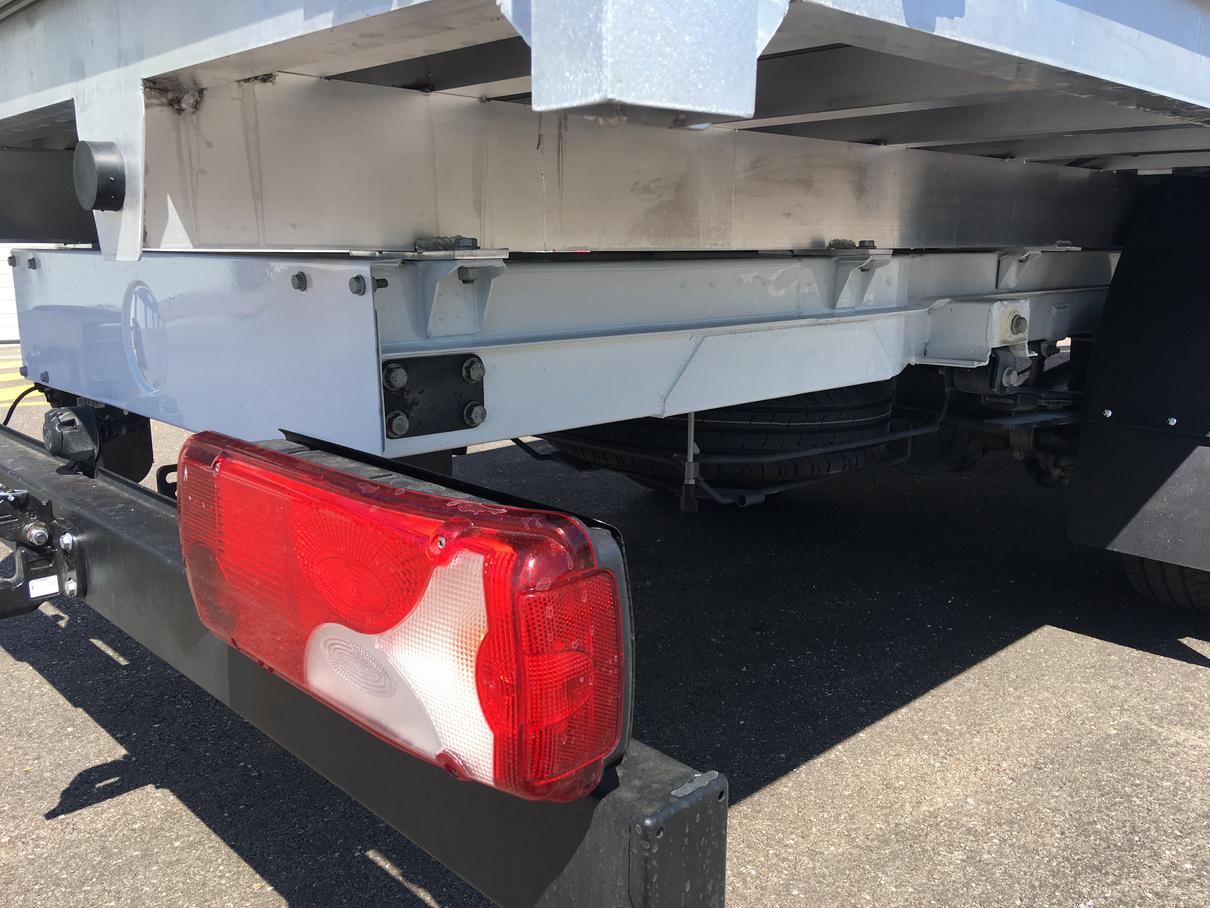

RALLONGE EXTENSIBLE PLATEAU D'ORIGINE CARACTÉRISTIQUES Rallonge du plateau d’origine d’une longueur de 900mm

Possibilité d’extension permettant le transport de longueur de 5200 mm (ridelle arrière fermée sur l’empattement 43)

Coulissement sur cage à aiguilles en inox

Tube de rallonge en inox

Feux d’origine intégrés sur la traverse extensible permettant de respecter le code de la route

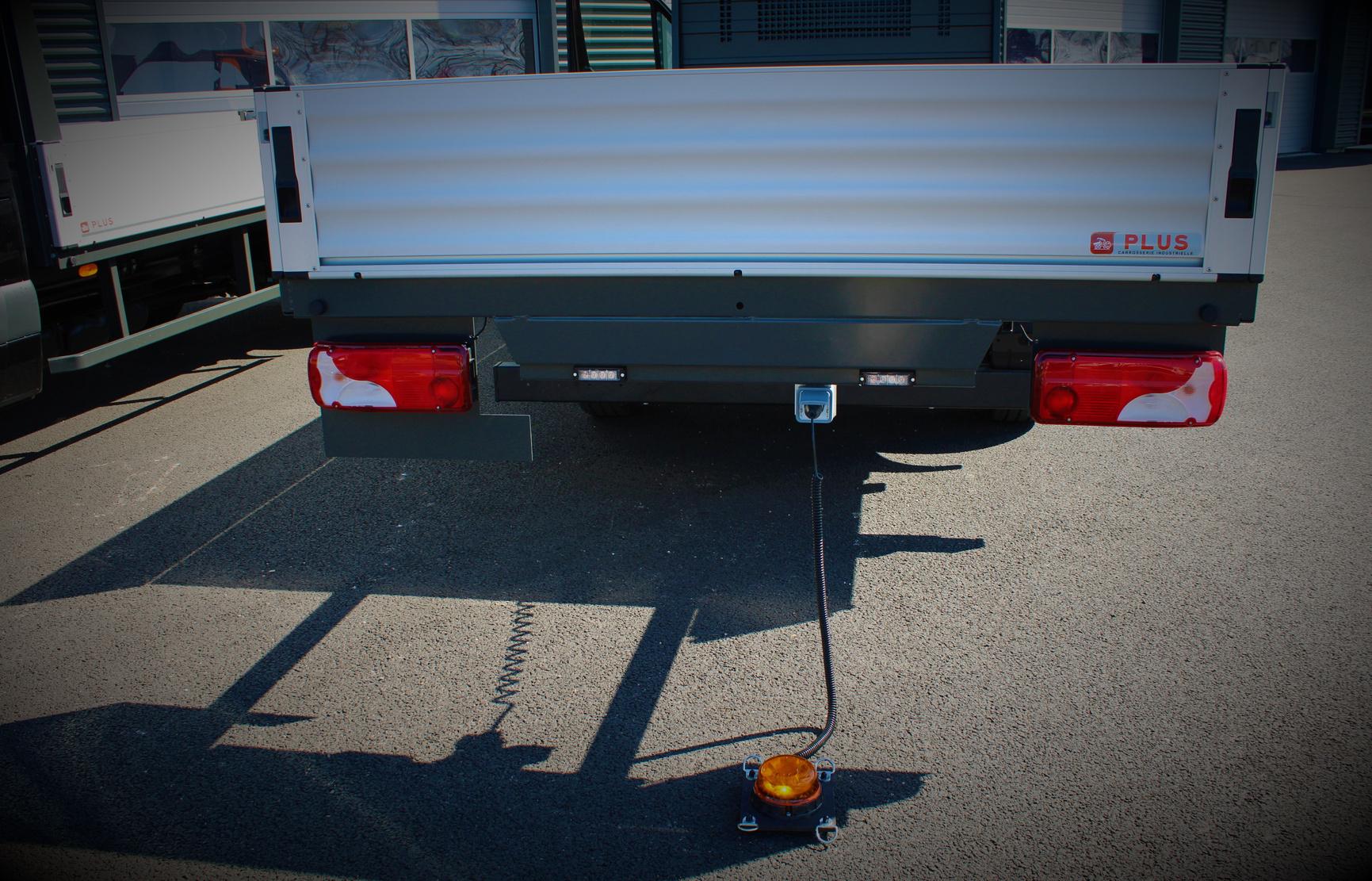

Présence d’une prise 12V à l’arrière pour l’ajout d’un gyroled orange avec cordon spiralé

Charge

autorisée

de

200kg

uniformément

répartie sur la traverse arrière extensible

APPLICATIONS Transport de fer, transport de matériaux, transport d’échafaudage, … LONG. UTILE : 5200 MM LARG. UTILE. : LARGEUR USINE CHARGE AUTORISÉE : 200 KG SUR TRAVERSE ARRIÈRE

TRANSFORMATION SUR PLATEAU D'ORIGINE SCATTOLINI

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

26


MERCEDES-BENZ SPRINTER SÉRIE 300-500

RALLONGE EXTENSIBLE PLATEAU D'ORIGINE OPTIONS Anneaux d'arrimage Coffre à outils PVC et inox (dans l'empattement) Attelage (avec prédisposition Mercedes) Gyrophares

+

bandes

réfléchissantes

rouge/blanc Caméra de recul Porte outils sur face avant

ATTENTION POUR DES OPTIONS SPÉCIFIQUES, NOUS CONSULTER ÉQUIPEMENTS MERCEDES-BENZ NÉCESSAIRES Véhicule Mercedes-Benz Sprinter Série 300-500 empattement 4325 mm Rallonge de feux (L76) Feux d'encombrement montés d'usine (LØ7)

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

27

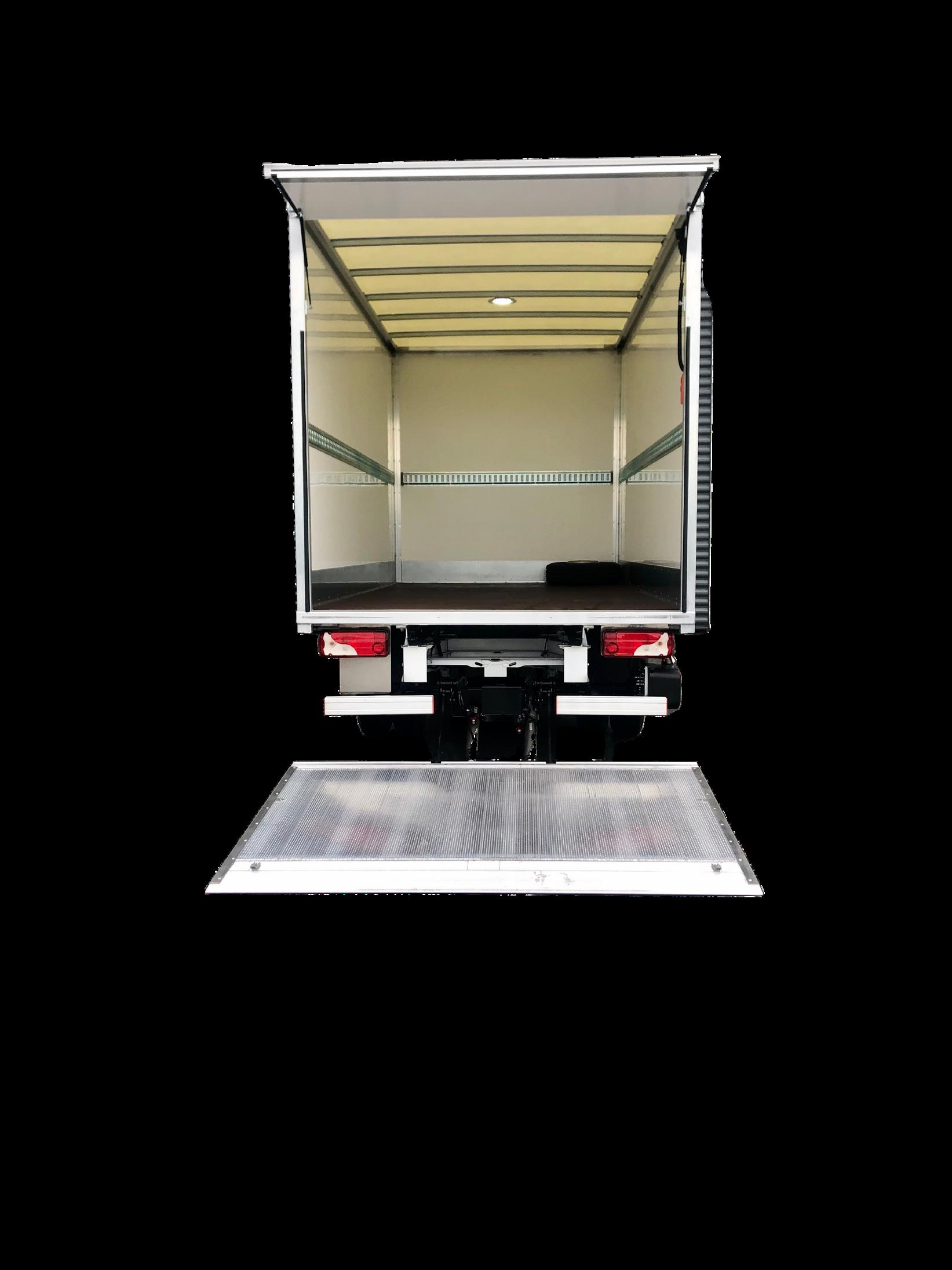

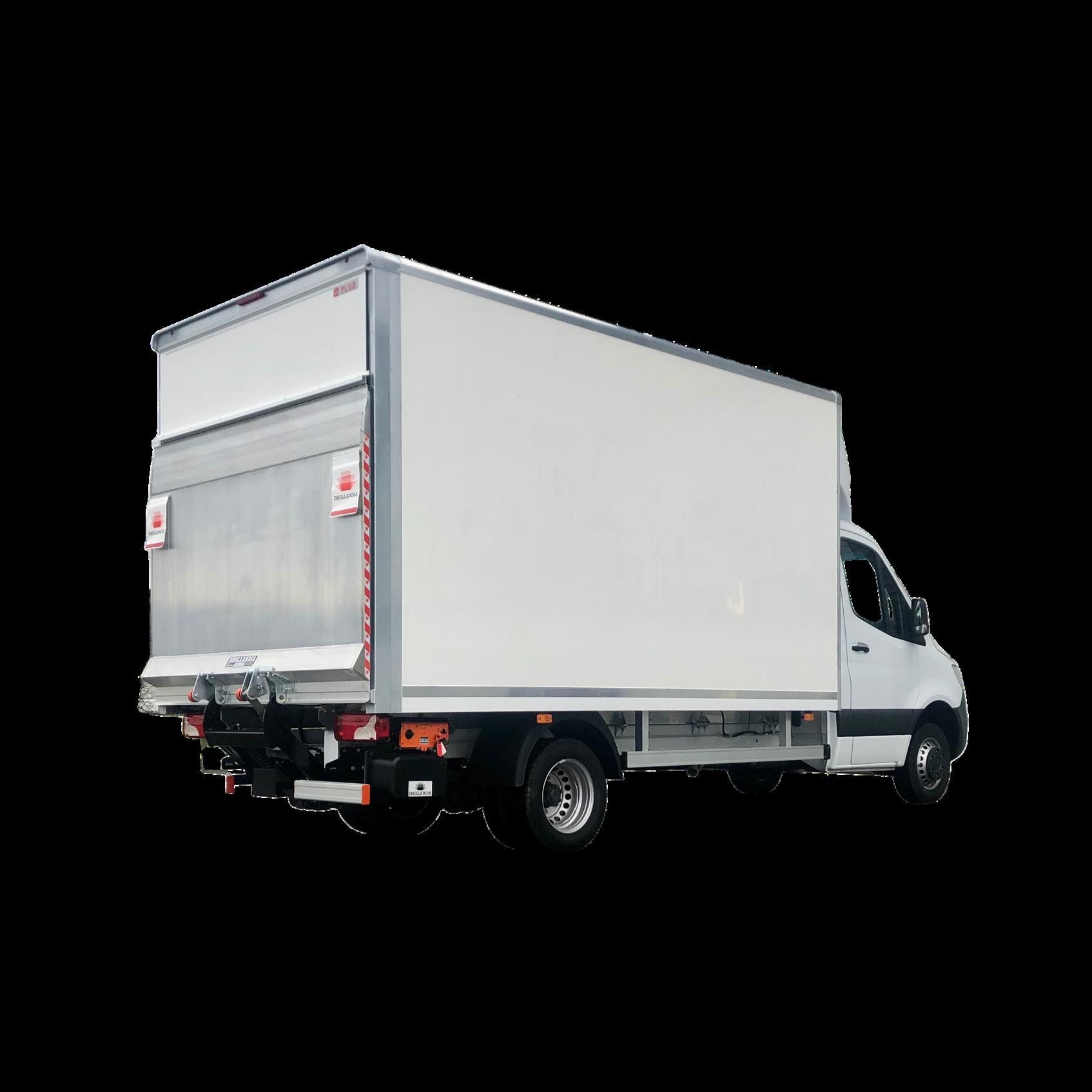

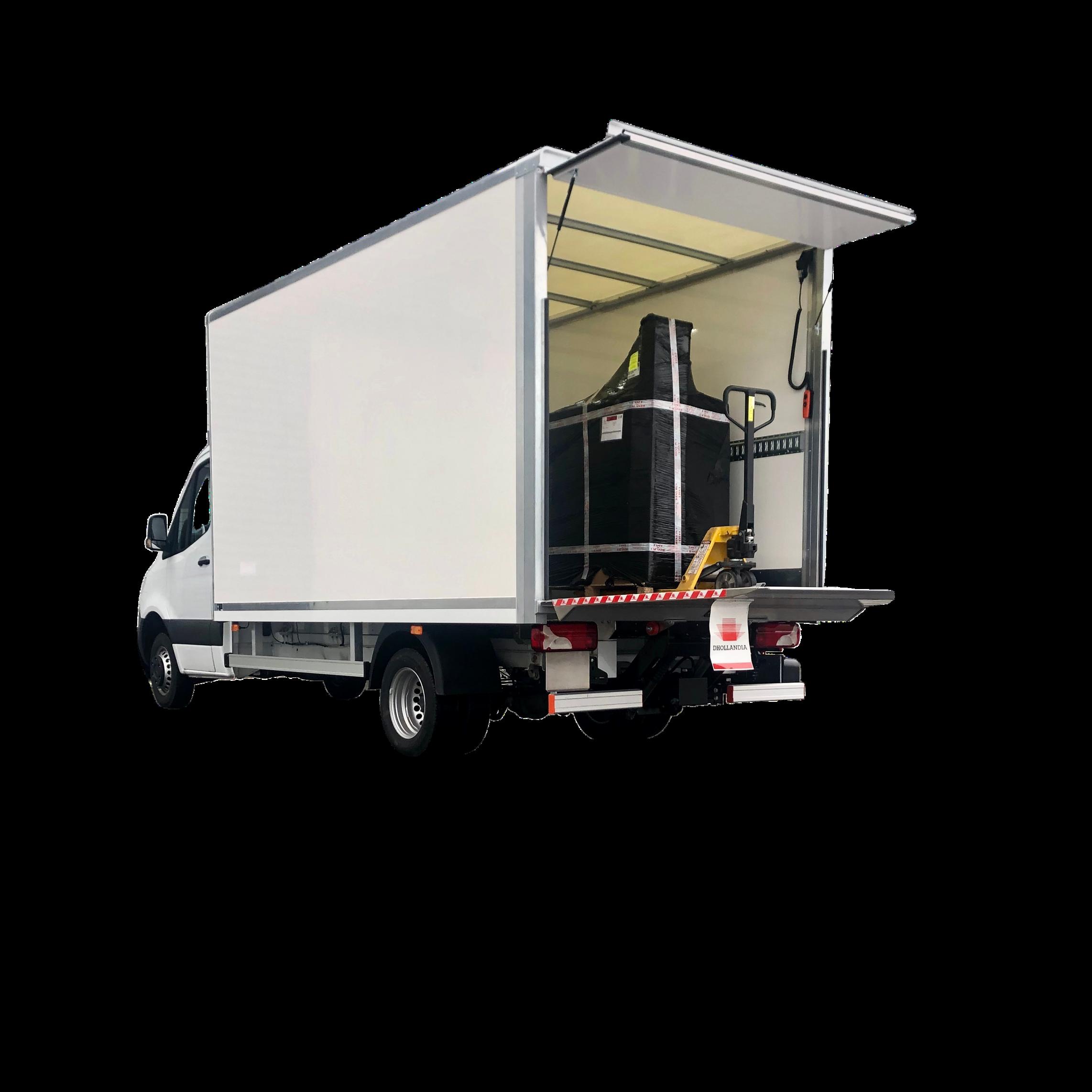

CAISSE GRAND VOLUME CARACTÉRISTIQUES Face avant en panneaux Plywood ép. 14 mm Panneaux latéraux D et G en Plywood ép. 14 mm Plancher bois antidérapant 15 mm Soubassement en aluminium Pavillon semi-translucide 2 portes arrières Caisse par défaut blanc d’origine Ailes AR polyéthylène Pare-cyclistes Signalisation conforme au code de la route

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

28


CAISSE GRAND VOLUME

SUR MESURE, FIABILITÉ, DURABILITÉ

OPTIONS Hayon élévateur Rallongement porte à faux Déflecteur Extincteur 6Kg Capucine Extincteur 2Kg avec supports cabine Antivortex pour déflecteur Rail d'arrimage sur 3 faces Doublage CP 8 mm total Capiton sur 3 faces Plaque ADR Sangle pour rail d'arrimage Escalier coulissant 5 marches Anneau d'arrimage dans le plancher Échelle 3 marches arrière droit Barre d'arrimage télescopique Plaque ADR Peinture caisse + déflecteur Caméra filaire Support pour caméra d'usine Coffre PVC empattement Attelage + crochet

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

29

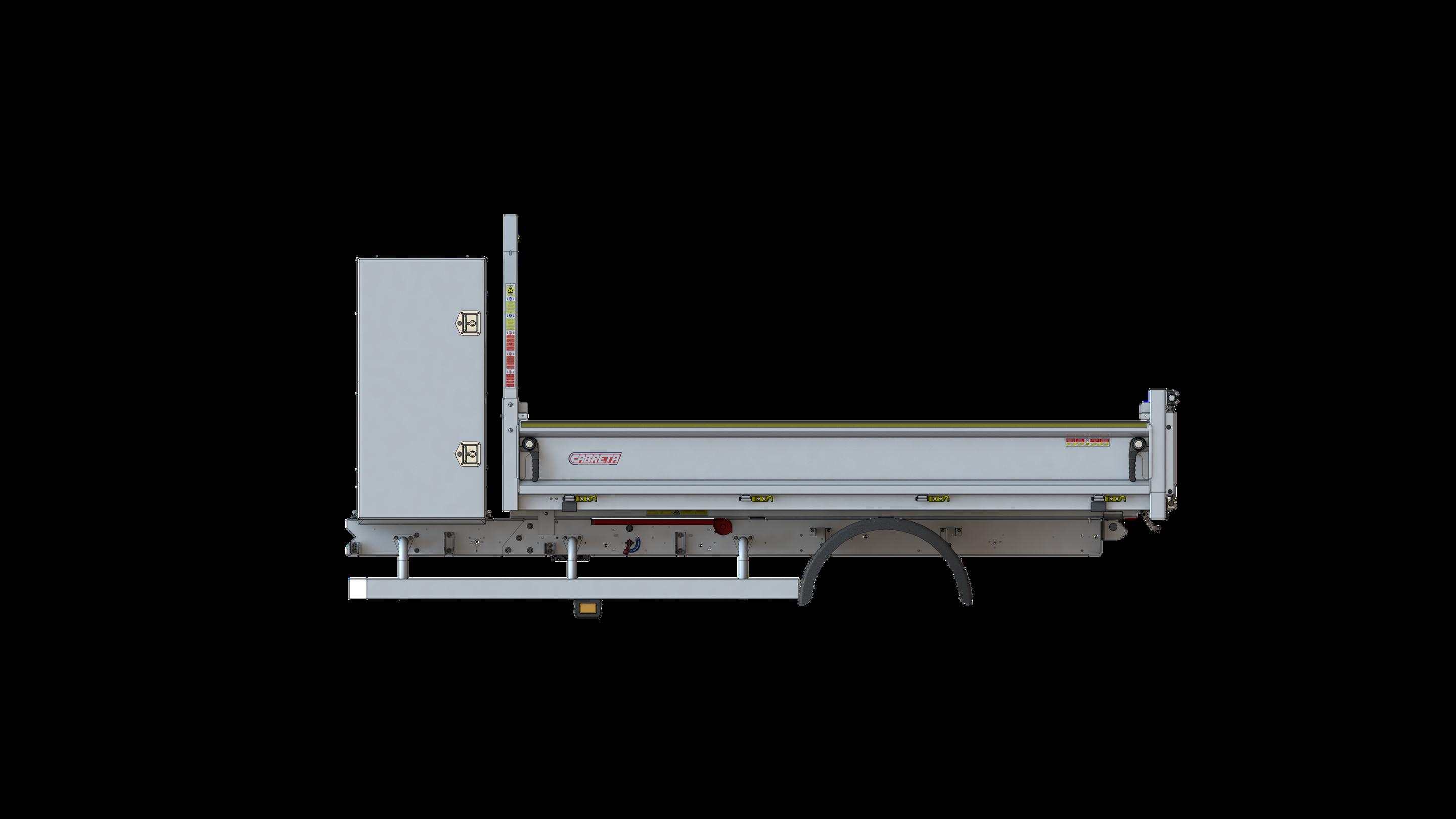

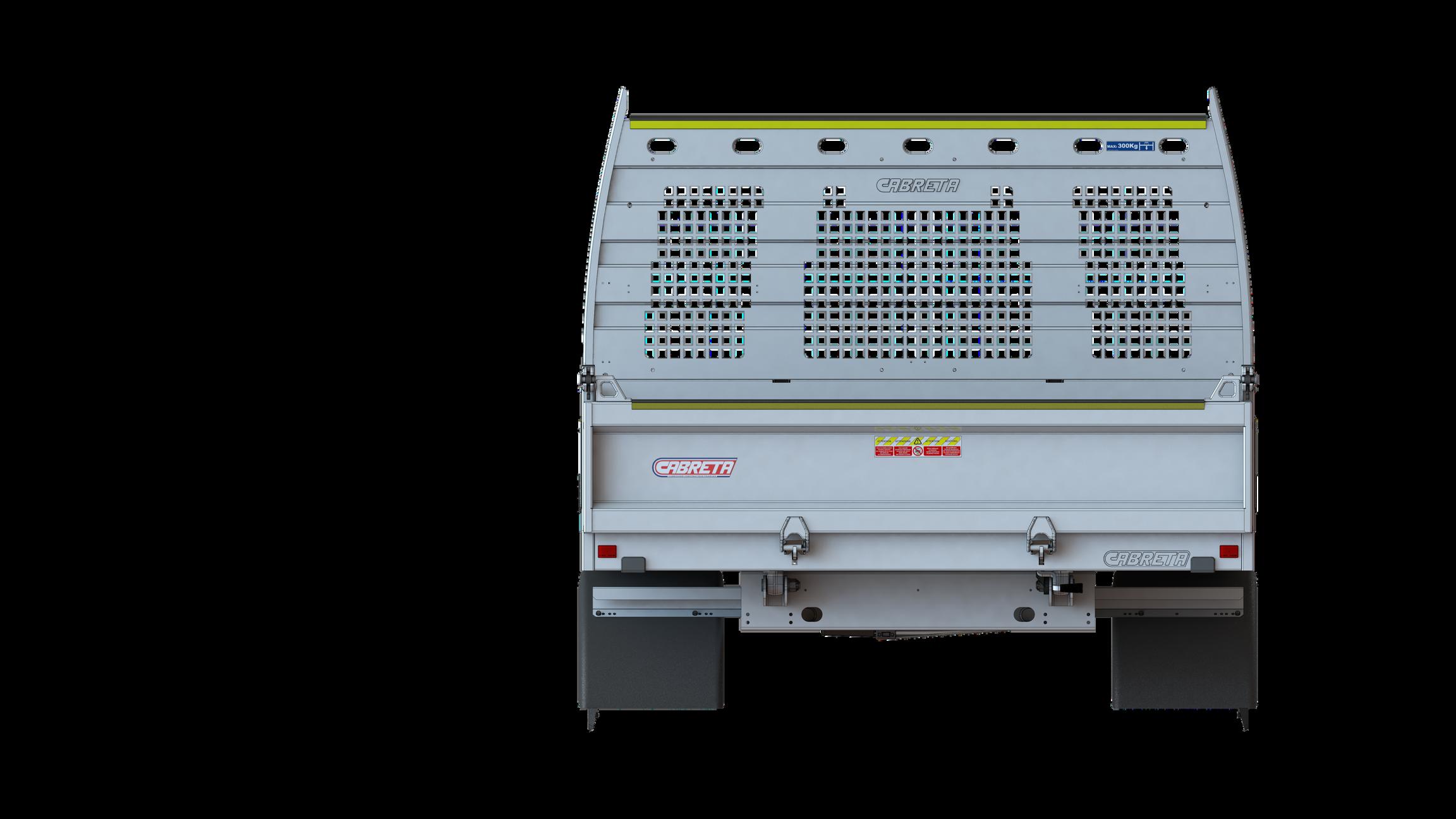

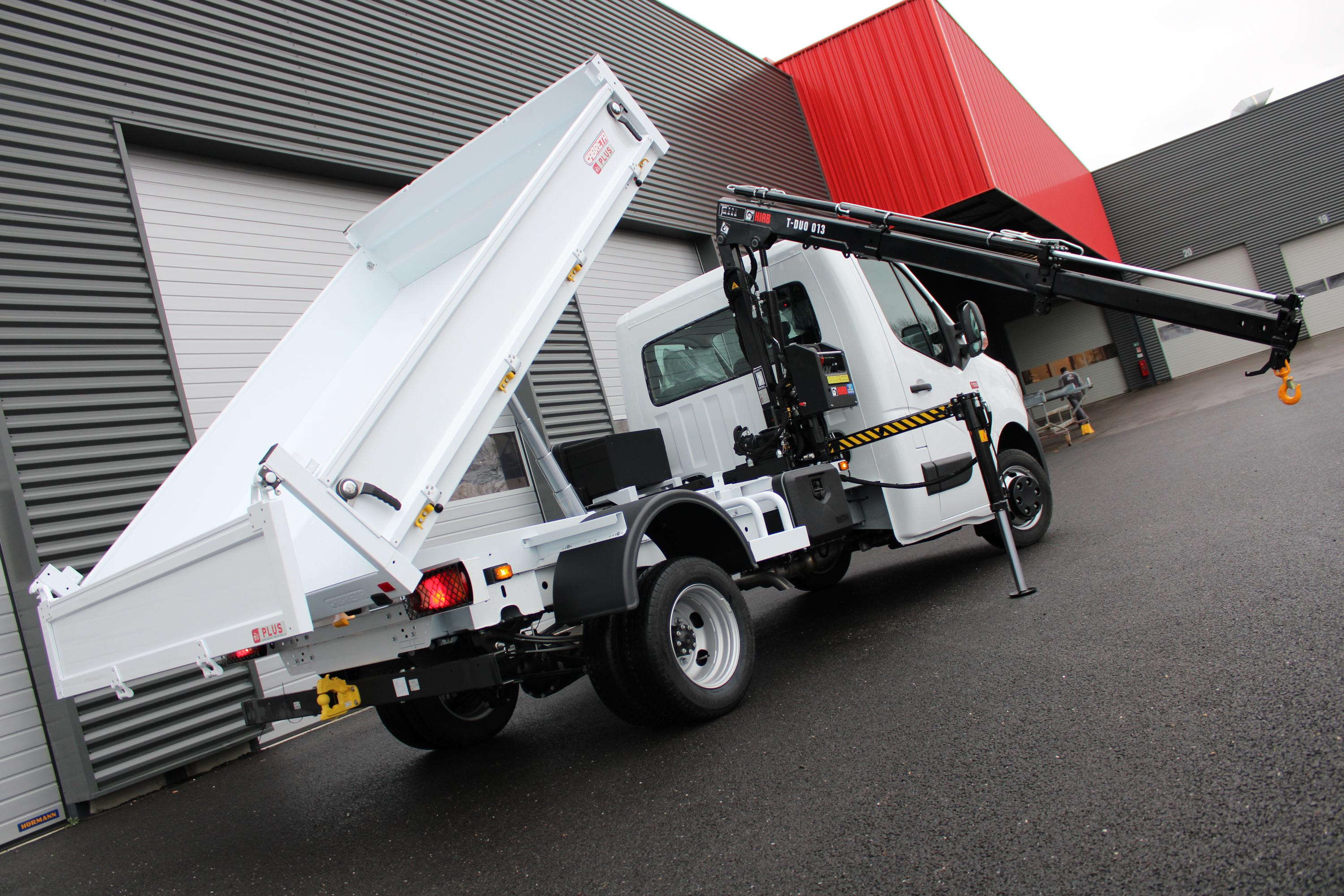

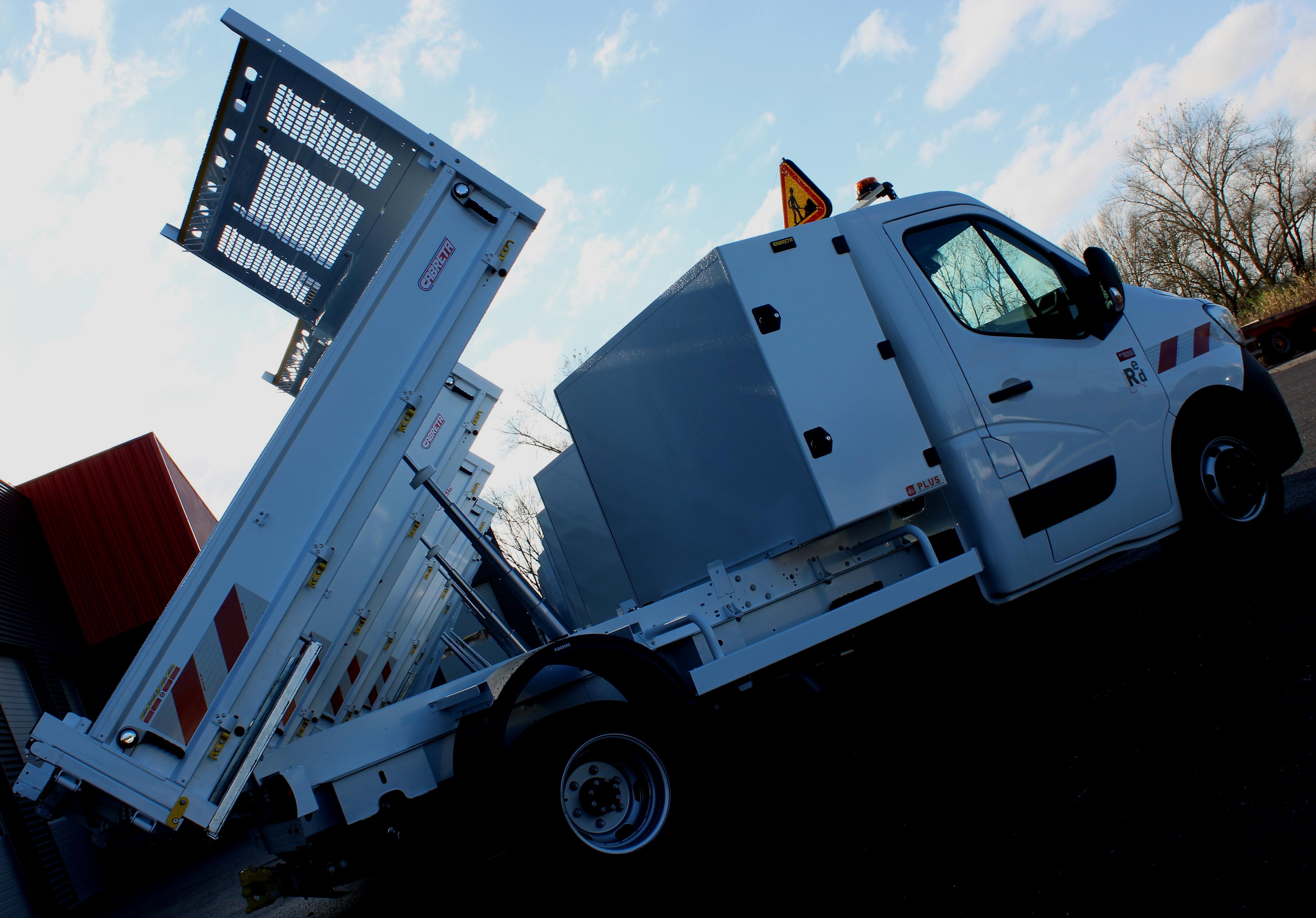

BENNE EXCALIBUR CABRETA CARACTÉRISTIQUES Protection composite polyamide + fibre de verre pour éviter le frottement au niveau des articulations de ridelle et articulations hautes de la porte arrière Pack hydraulique : groupe électropompe de haute performance, et commande à distance dans la cabine Poignée manuelle pour une ouverture facile de la porte arrière Traitement cataphorèse et finition poudre Ailes PVC et pare-cyclistes en acier Béquille de sécurité Vérin télescopique de 5 ou 6 éléments chromés avec clapet de sécurité et à poussée verticale permet une plus grande puissance ainsi qu'une grande capacité de chargement Plus de résistance et sécurité avec le porte échelle en tôle perforée en acier galvanisé à chaud, doté de 4 points de fixation Plus grande capacité de chargement : largeur de 2000 mm utile Protection caoutchouc sur porte échelle de série Faux châssis en acier galvanisé à chaud Caisse en aluminium ép. 4 mm

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

30


BENNE EXCALIBUR CABRETA

LA BENNE À L'ÉPREUVE DU TEMPS

OPTIONS Coffre aluminium ou acier dos cabine Cadre perforé sur coffre dos cabine Porte universelle en acier galvanisé à chaud Porte échelle arrière en acier Rehausses acier de ridelles perforées ou aluminium palplanche Rehausse arrière en alu ou palplanche en 2 parties pour porte universelle Étagère coffre (bois) Attelage simple et crochet mixte Grilles de feux homologuées Pack attelage : attelage + crochet mixte + grille de feux + support de feux

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

31

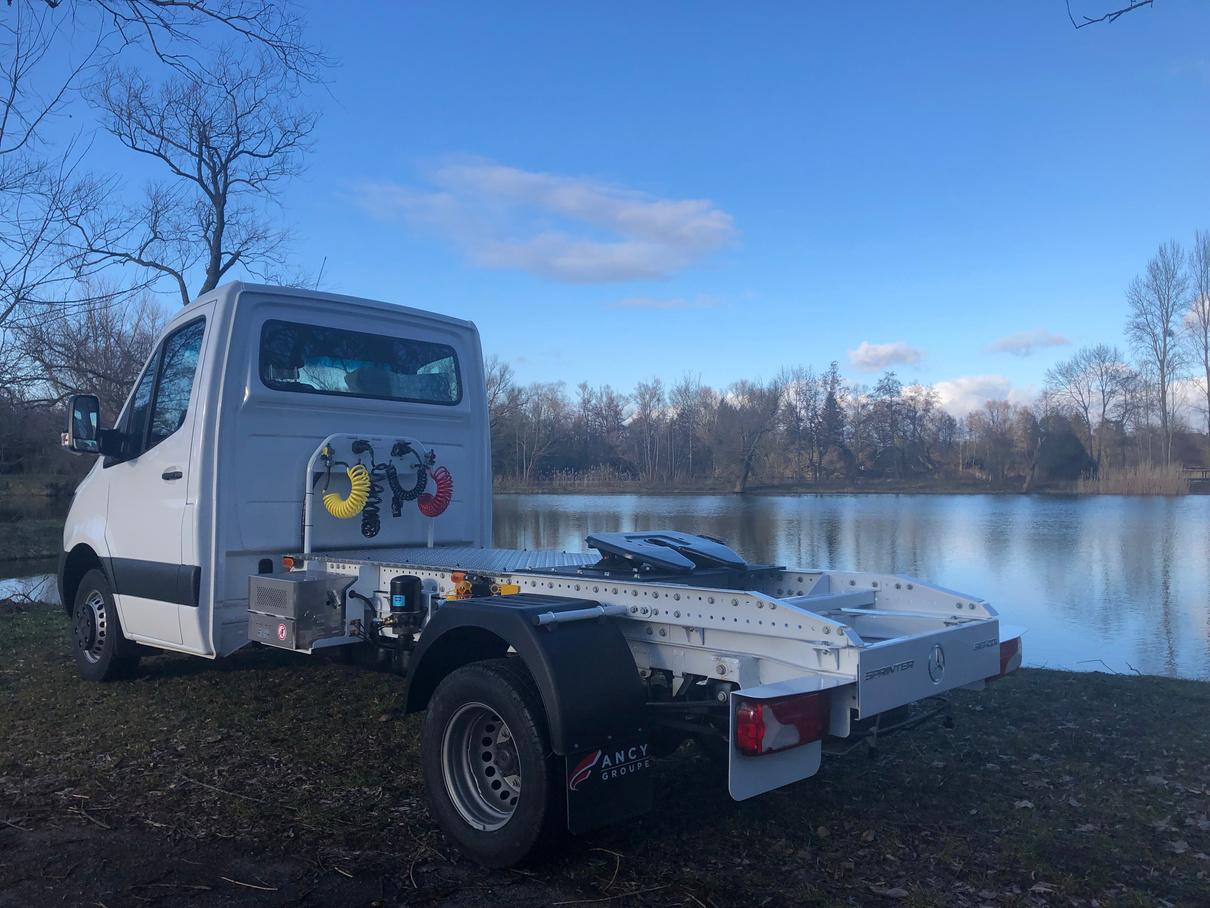

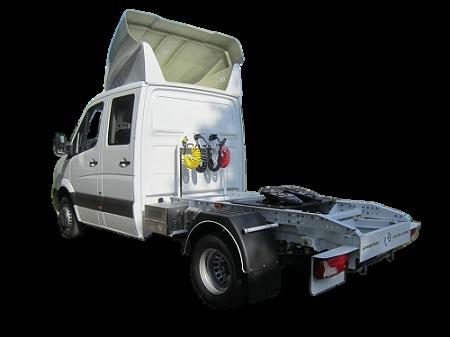

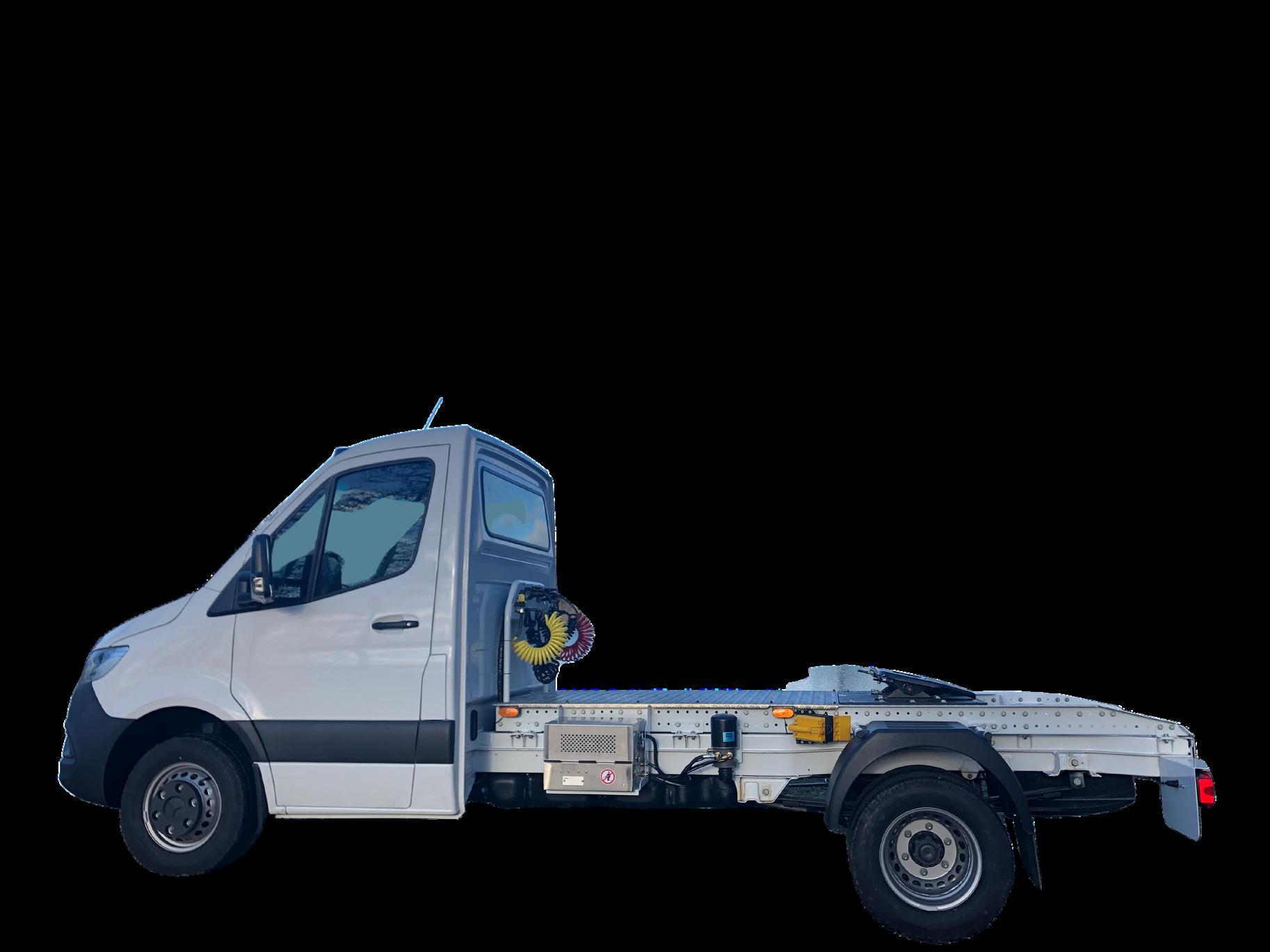

TRACTEUR ROUTIER MERCEDES-BENZ CARACTÉRISTIQUES Faux châssis avec longerons traverses et renforts boulonnés

en

profil

Z,

Sellette JOST JSK26 et plaque de montage aux normes CE Adaptation freinage pour semi-remorque (électro compresseur, flexibles air, prise ABS) Prise et flexible 13 pôles 12V Chemin de marche en aluminium Ailes PVC Porte roue de secours dans le porte à faux arrière Peinture un ton couleur châssis d’origine Signalisation routière conforme au code de la route

CABINE SIMPLE EMPATTEMENTS : 3665 MM PTAC : 3500 KG PTRA : 8750 KG

CABINE DOUBLE (NOUS CONSULTER) EMPATTEMENTS : 4325 MM PTAC : 3500 KG PTRA : 8750 KG

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

32


TRACTEUR ROUTIER MERCEDES-BENZ

MERCEDES-BENZ SPRINTER 519 CDI

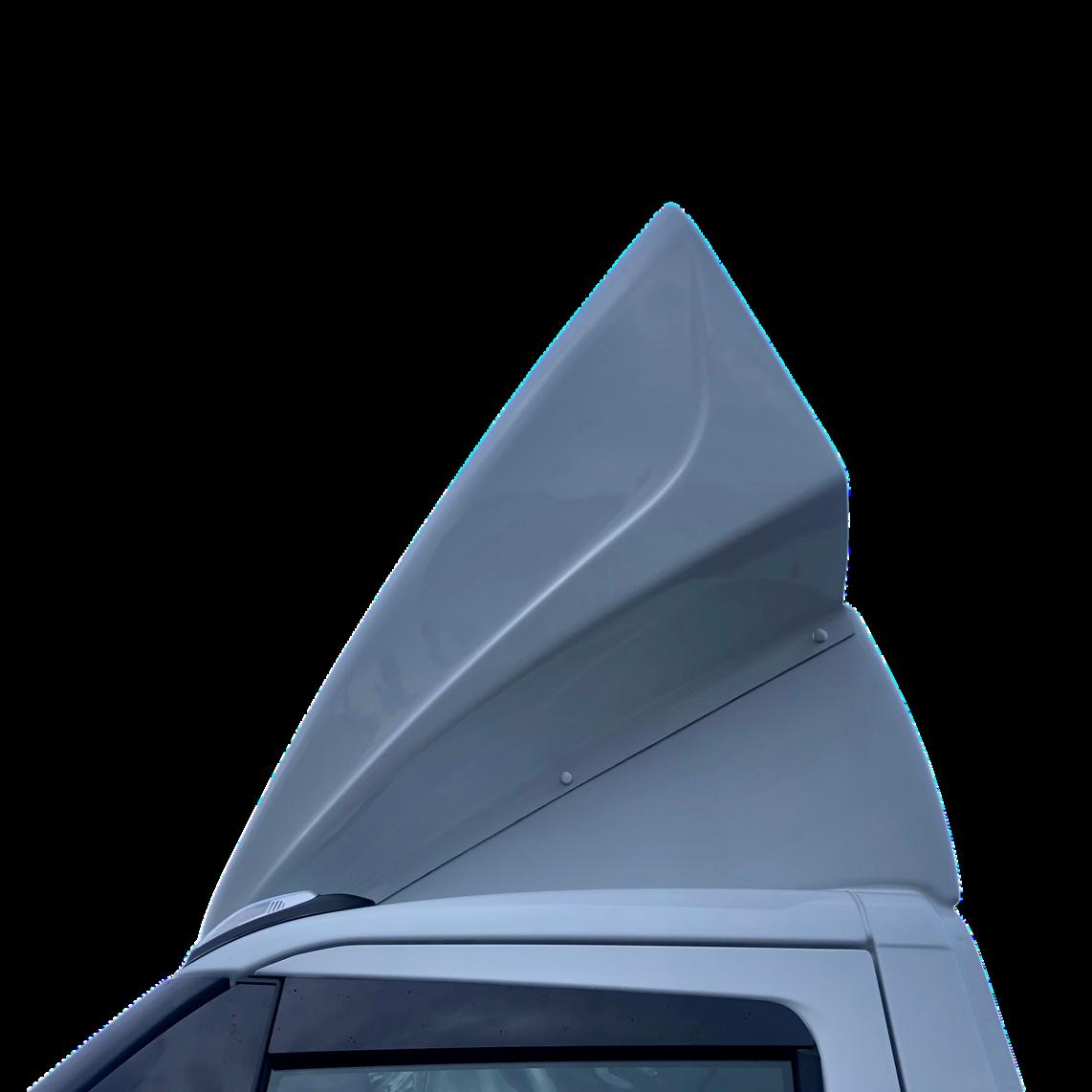

OPTIONS Déflecteur pour simple cabine Déflecteur pour double cabine

ÉQUIPEMENTS MERCEDES-BENZ SIMPLE CABINE

NÉCESSAIRES Suppression TEMPOMAT et voyant défaut (M01O et JW2) Alternateur renforcé mini 85 Amp Système ABS Barette de raccordement pour consommateur additionnel (EK1) Prise de remorque (E43) Chronotachygraphe (JD6) Rétroviseurs larges (FS1) Stabilisation stage 1 (CB7) Batterie supp. pour consommation postéquipement habitacle (E21) Installation électrique pour prise 13 broches (E57) Batterie de puissance accrue (ED4) PSM-Module spécial paramétrable pour carrossier (ED5) Pré-équipement panneau de contacteur (E3J) Relais de coupure pour batterie supp. (E36) Boîte de vitesse mécanique impérative (GD9) Essieu avant renforcé 2000 kg (A50) Faux de gabarit (LB1) Feux d'encombrement (L07) Pré-équipement éclairage arrière (L72) Moteur OM654 Pont arrière 4.727 (AR5) Traverse arrière boulonnée (Q18) COC incomplet (XC1) Limiteur de vitesse à 90 Km/h (MD4)

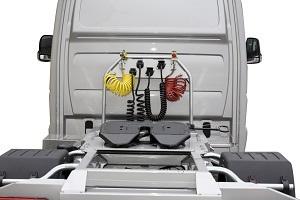

VUE ARRIÈRE

COMPRESSEUR

CODES NON PERMIS A4M, ZG1, ZG3, R9A, R9X, ZU7, ZU4, ZU8

FLEXIBLES DE CONNEXION

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

33

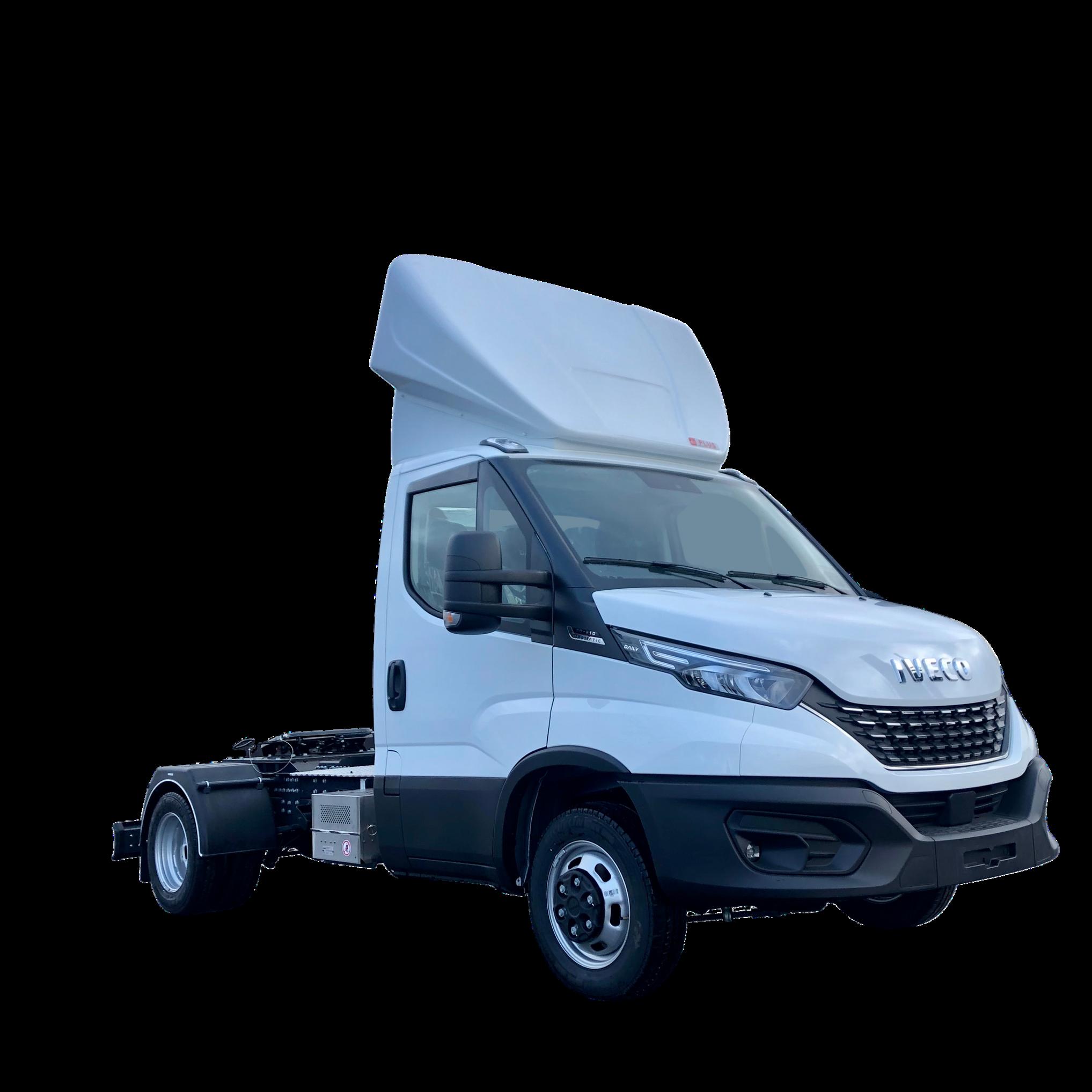

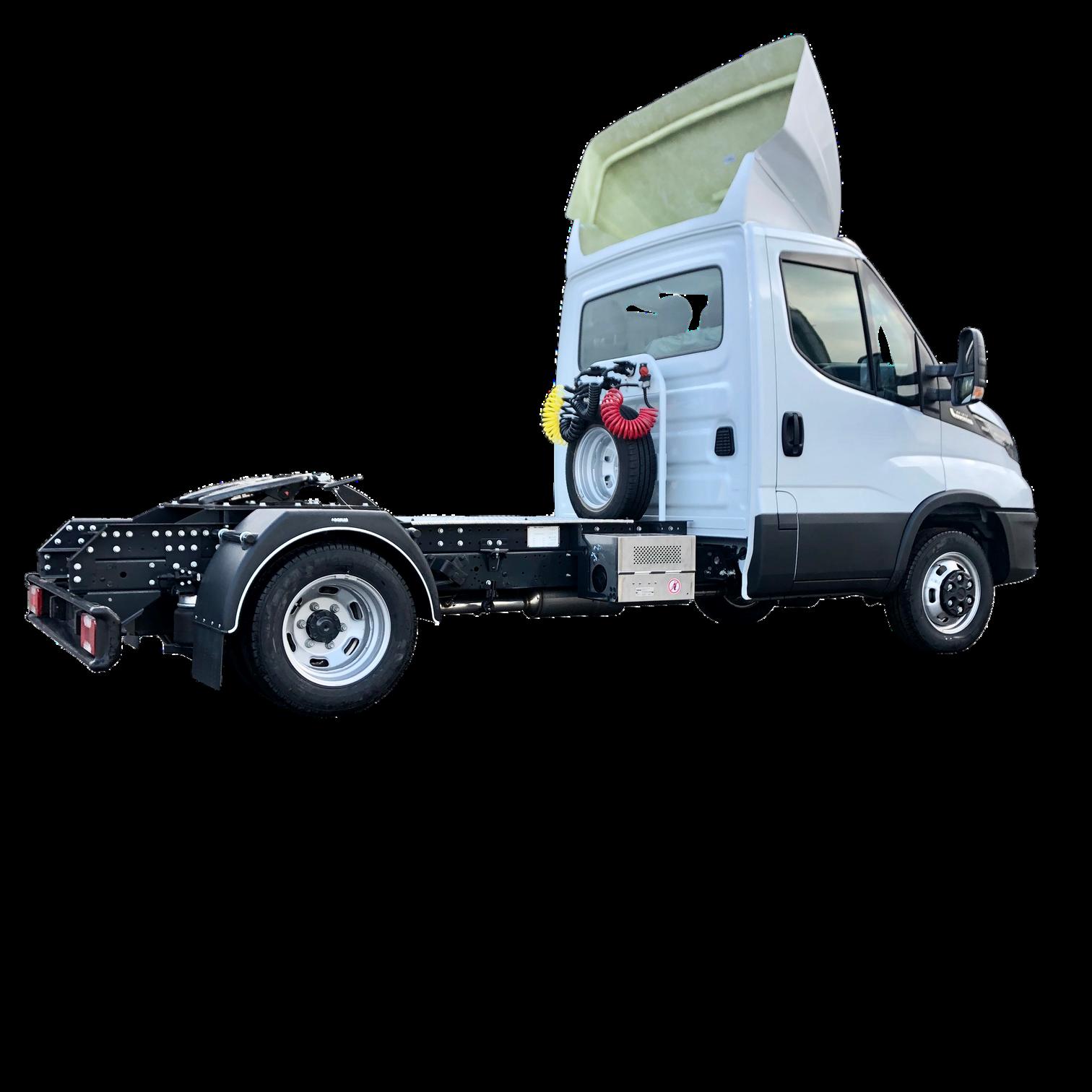

TRACTEUR ROUTIER IVECO CARACTÉRISTIQUES Faux châssis avec longerons traverses et renforts boulonnés

en

profil

Z,

Ailes PVC Sellette JOST JSK26 et plaque de montage aux normes CE Déplacement de la roue de secours fournie par IVECO en dos cabine Adaptation freinage pour semi-remorque (électro compresseur, flexibles air, prise ABS) Désactivation de l’ESP (la demande doit être effectuée par le concessionnaire à Iveco France) Prise et flexible 13 pôles 12V Signalisation routière conforme au code de la route Chemin de marche en aluminium Peinture un ton couleur châssis d’origine

CABINE SIMPLE EMPATTEMENTS : 3450 MM PTAC : 3500 KG PTRA : 9000 KG

CABINE DOUBLE (NOUS CONSULTER) EMPATTEMENTS : 3750 MM PTAC : 3500 KG PTRA : 9000 KG

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

34


TRACTEUR ROUTIER IVECO OPTIONS Déflecteur ajustable pour simple cabine Déflecteur fixe pour simple cabine

IVECO DAILY 50C

Cabine couchette avec chauffage Prise Fenwick Déflecteur ajustable pour double cabine Antivortex Carénage intégral

ATTENTION POUR UN VÉHICULE EN PTRA 5T, NOUS DÉTARONS LE VÉHICULE EN 3T5

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

35

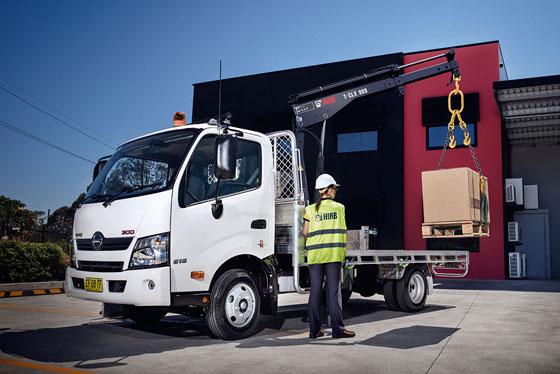

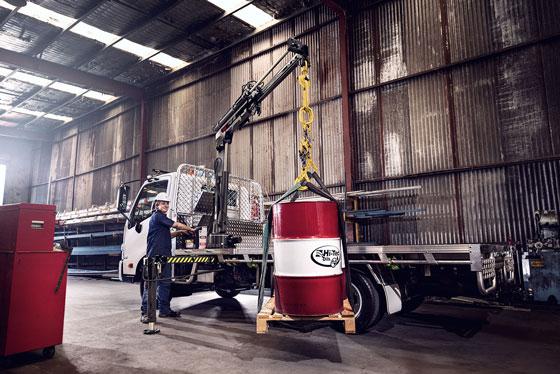

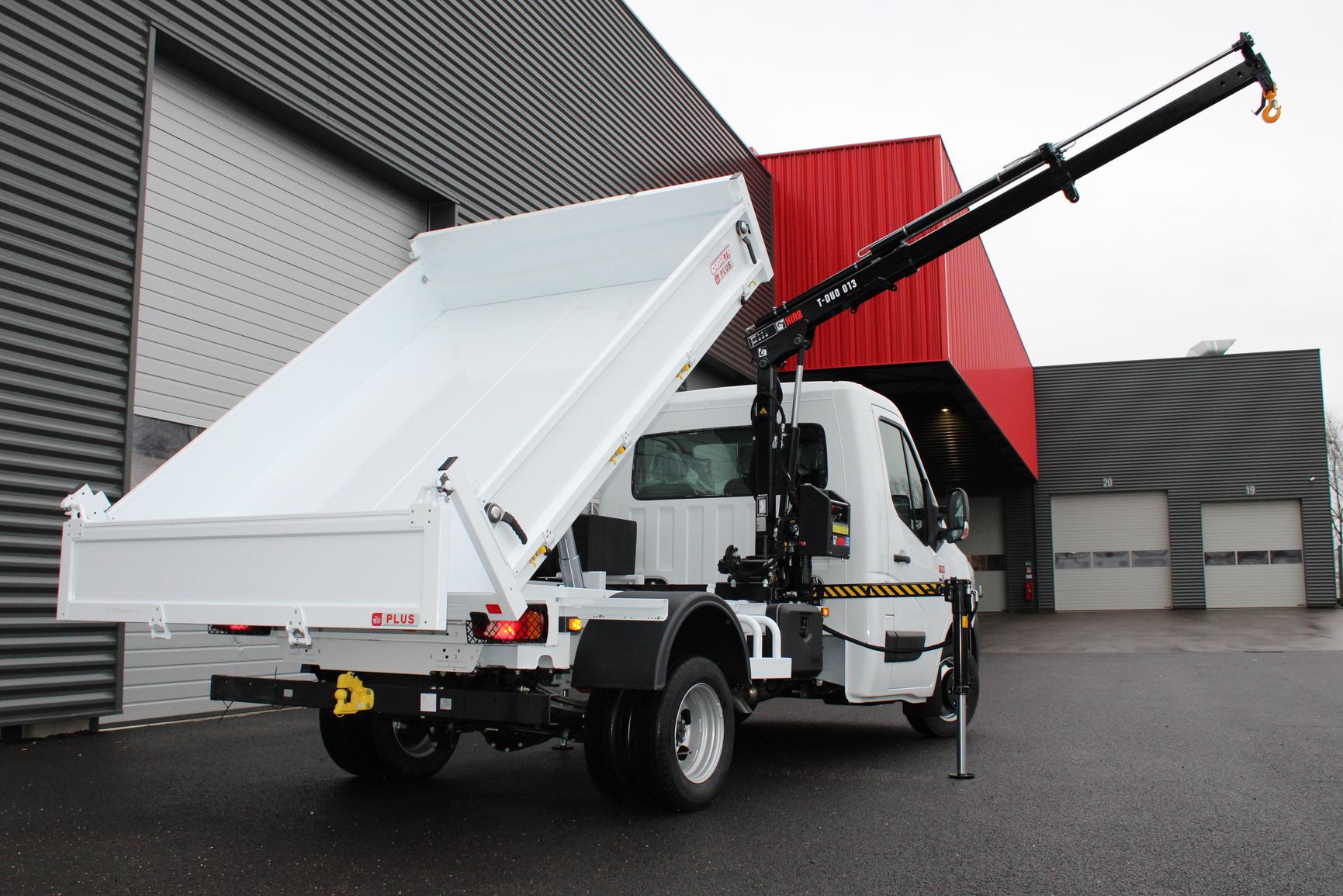

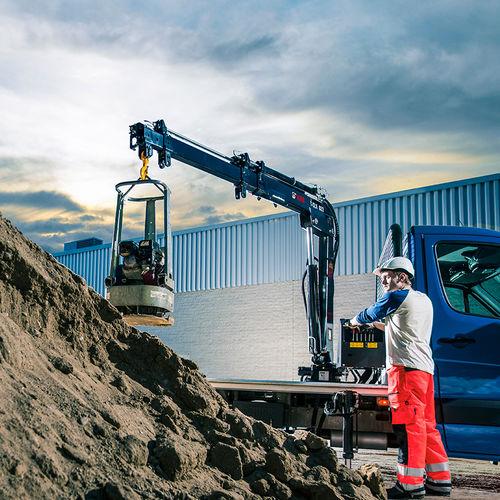

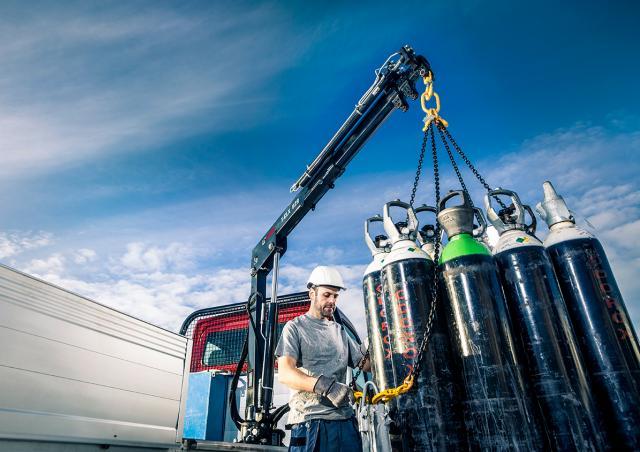

GRUES HIAB GAMME T T-009

T-013

T-018

Capacité de levage : 9 KNM - 0.95 TM

Capacité de levage : 11.9 KNM - 1.2 TM

Capacité de levage : 19 KNM - 1.9 TM

Portée, extensions hydrau. : 2.8 M

Portée, extensions hydrau. : 4.2 M

Portée, extensions hydrau. : 4.2 M

Portée, extensions manuelle : 3.8 M

Portée, extensions manuelle : 4.2 M

Portée, extensions manuelle : 4.2 M

Poids : 130 KG

Poids : 132 KG

Poids : 180 KG

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

36


GRUES HIAB GAMME T T-023

T-029

T-038

Capacité de levage : 23.9 KNM - 2.2 TM

Capacité de levage : 27.2 KNM - 2.6 TM

Capacité de levage : 34.8 KNM - 3.3 TM

Portée, extensions hydrau. : 4.4 M

Portée, extensions hydrau. : 5.5 M

Portée, extensions hydrau. : 6.0 M

Portée, extensions manuelle : 5.5 M

Portée, extensions manuelle : 5.5 M

Portée, extensions manuelle : 7.2 M

Poids : 260 KG

Poids : 255 KG

Poids : 290 KG

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

37


GRUES EFFER GAMME 35 1S Portée maxi : 4.84 M

hydrau.

2S horizontale

Moment de levage maxi 2987 KGM - 29.30 KNM

:

Portée maxi : 6.33 M

hydrau.

3S horizontale

Moment de levage maxi 2895 KGM - 28.40 KNM

:

Portée maxi : 7.82 M

hydrau.

horizontale

Moment de levage maxi 2837 KGM - 27.83 KNM

:

Angle de rotation : 360°

Angle de rotation : 360°

Angle de rotation : 360°

Capacité de rotation – Pente maxi : 8.7 %

Capacité de rotation – Pente maxi : 8.7 %

Capacité de rotation – Pente maxi : 8.7 %

Débit d’huile maxi : 12 L/MIN

Débit d’huile maxi : 12 L/MIN

Débit d’huile maxi : 12 L/MIN

Capacité du réservoir d’huile : 25 L

Capacité du réservoir d’huile : 25 L

Capacité du réservoir d’huile : 25 L

Poids propre de la standard (± 2%) : 460 KG

Poids propre de la standard (± 2%) : 500 KG

Poids propre de la standard (± 2%) : 535 KG

grue

grue

grue

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

38


AMÉNAGEMENTS VÉHICULES UTILITAIRES


ÉQUIPEMENTS EXTÉRIEURS

GALERIES

PUPITRES

SIGNALÉTIQUE

HAYONS

RAMPE POUR TPMR

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

40


ÉQUIPEMENTS INTÉRIEURS

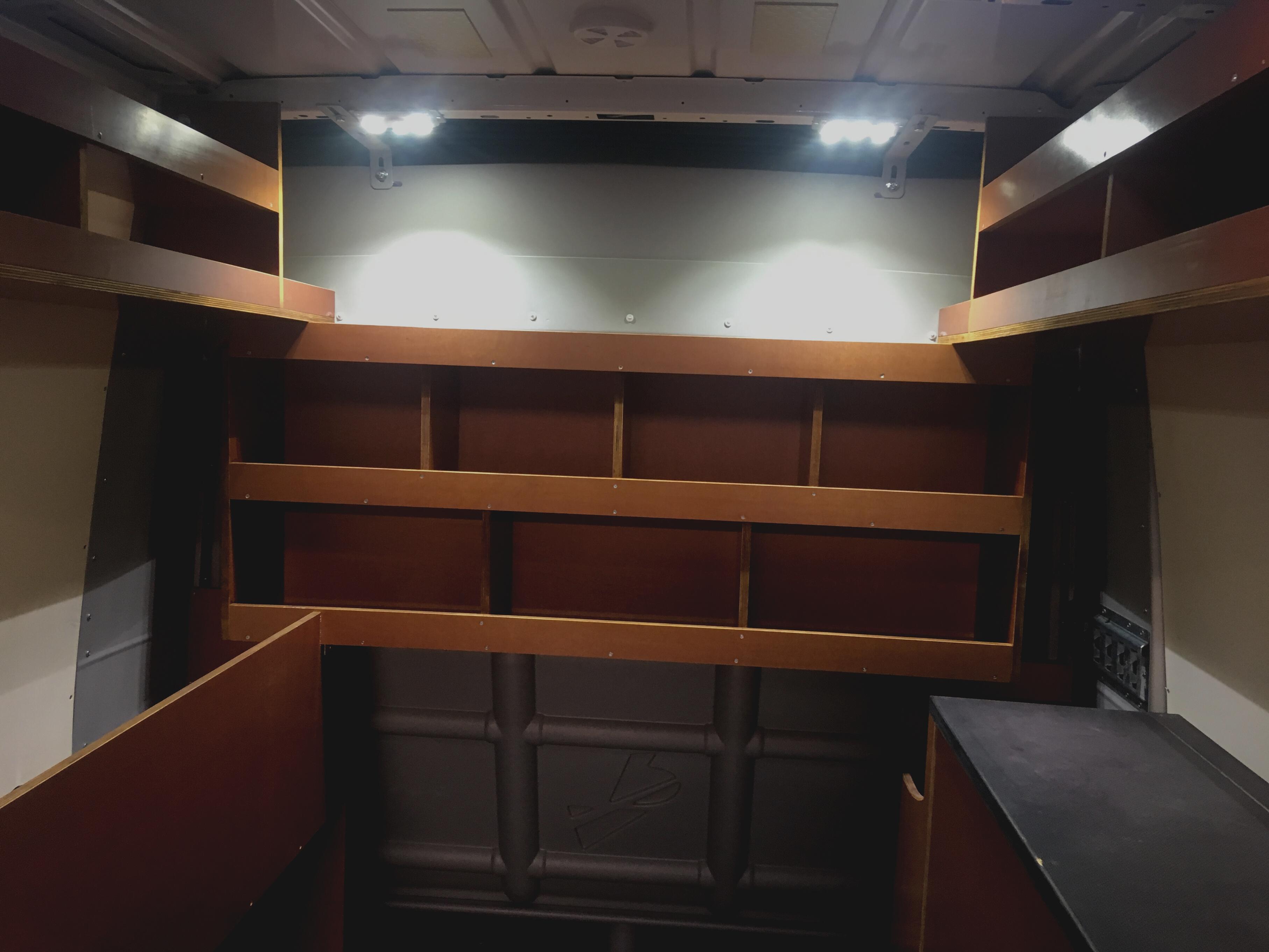

HABILLAGE BOIS

HABILLAGE MÉTAL

HABILLAGE SPÉCIFIQUE

FUNÉRAIRE

FRIGORIFIQUE

CAISSE APPROFONDIE

TRANSFORMATION VÉHICULE PARTICULIER EN VÉHICULE PROFESSIONNEL

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

41



RÉPARATION PEINTURE


NOS ÉQUIPEMENTS

BANC DE REDRESSAGE - MARBRE

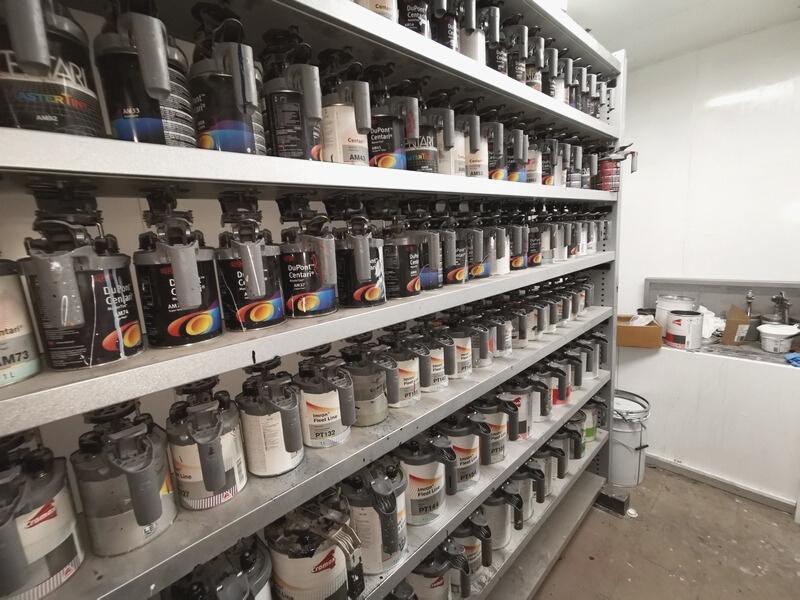

LABORATOIRE DE PEINTURE

CABINE DE SABLAGE 18M DE LONG

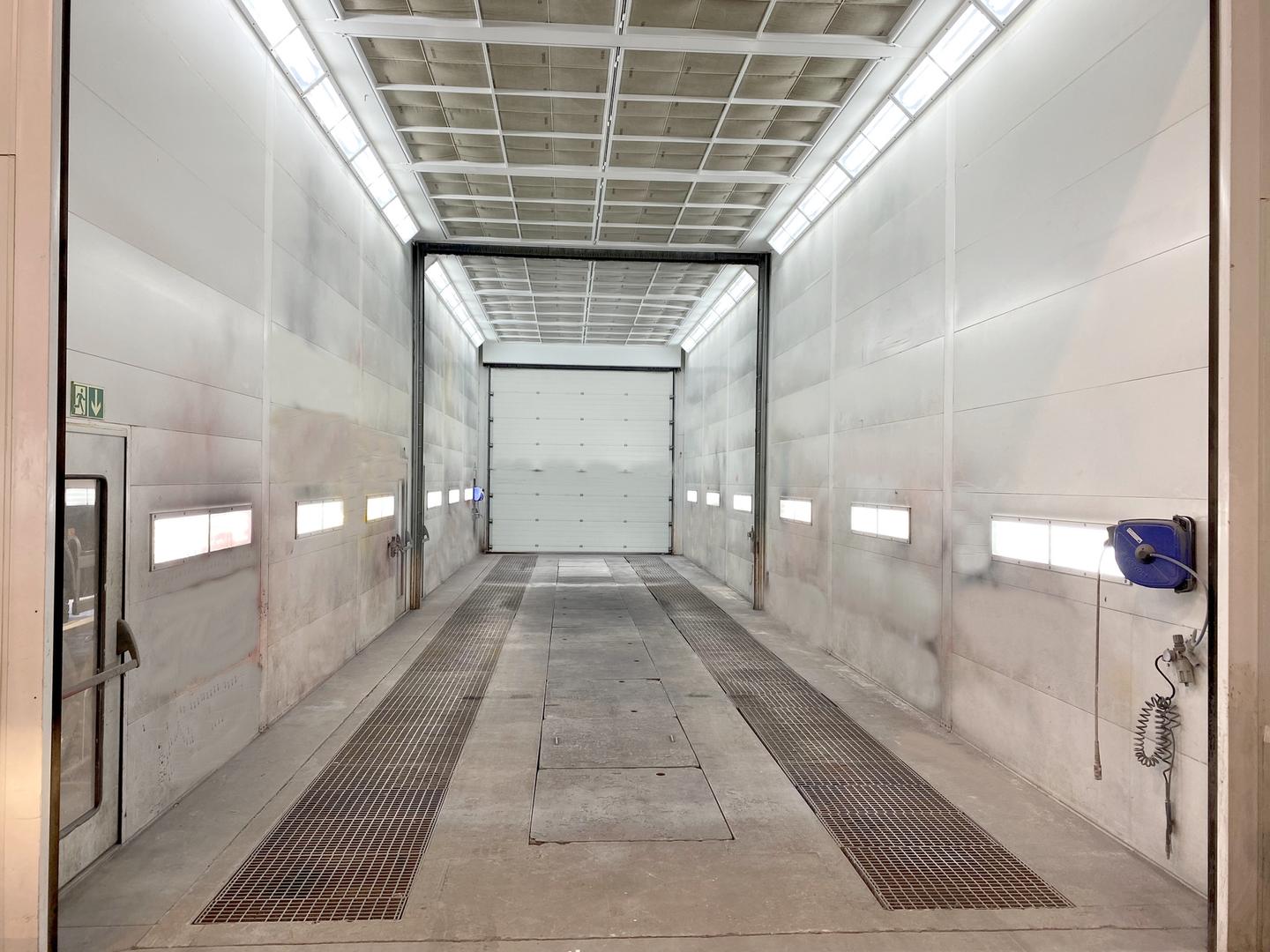

CABINE DE PEINTURE 19M30 DE LONG

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

44


NOS RÉALISATIONS

SOUDURE

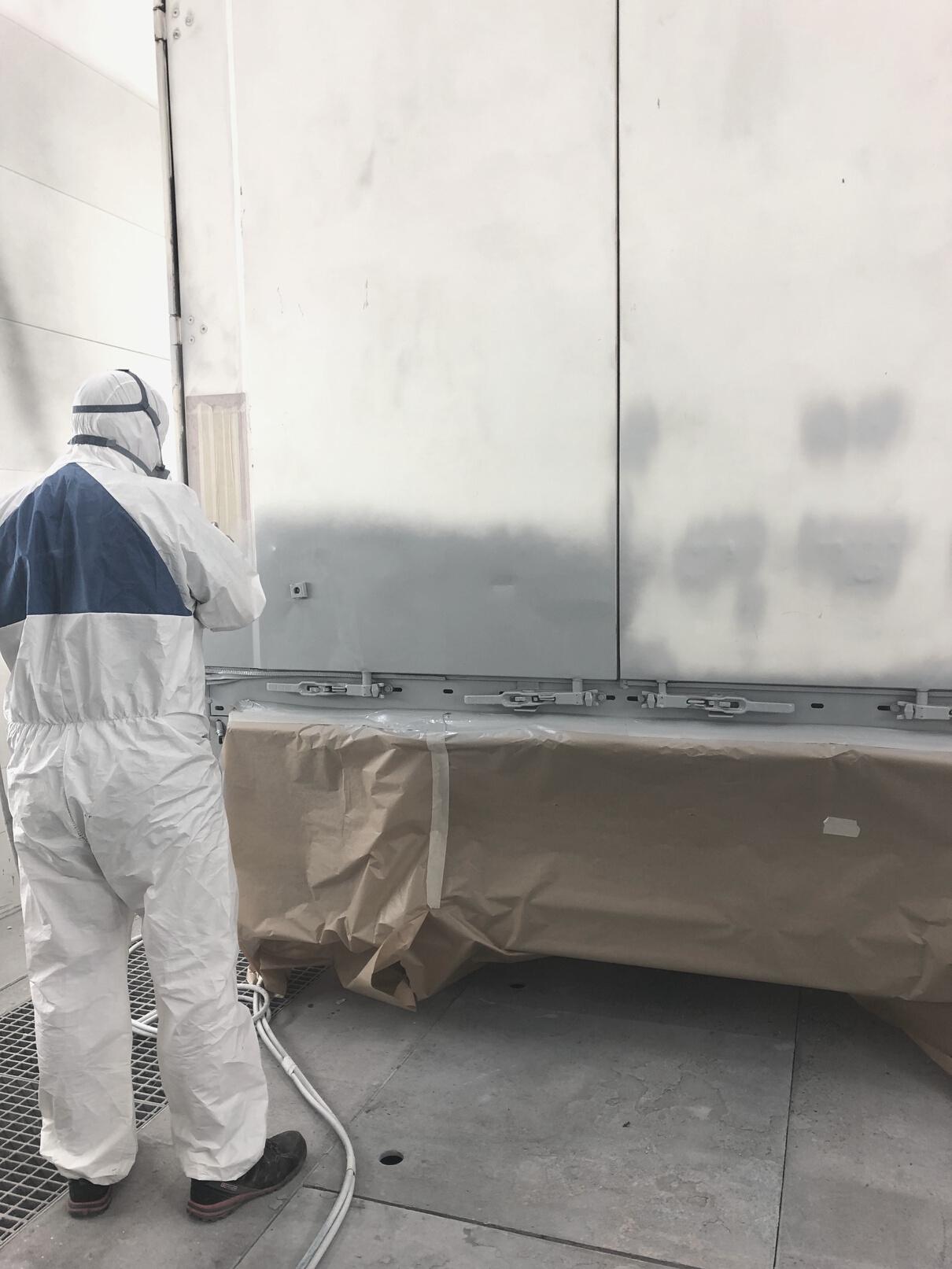

MISE EN PEINTURE

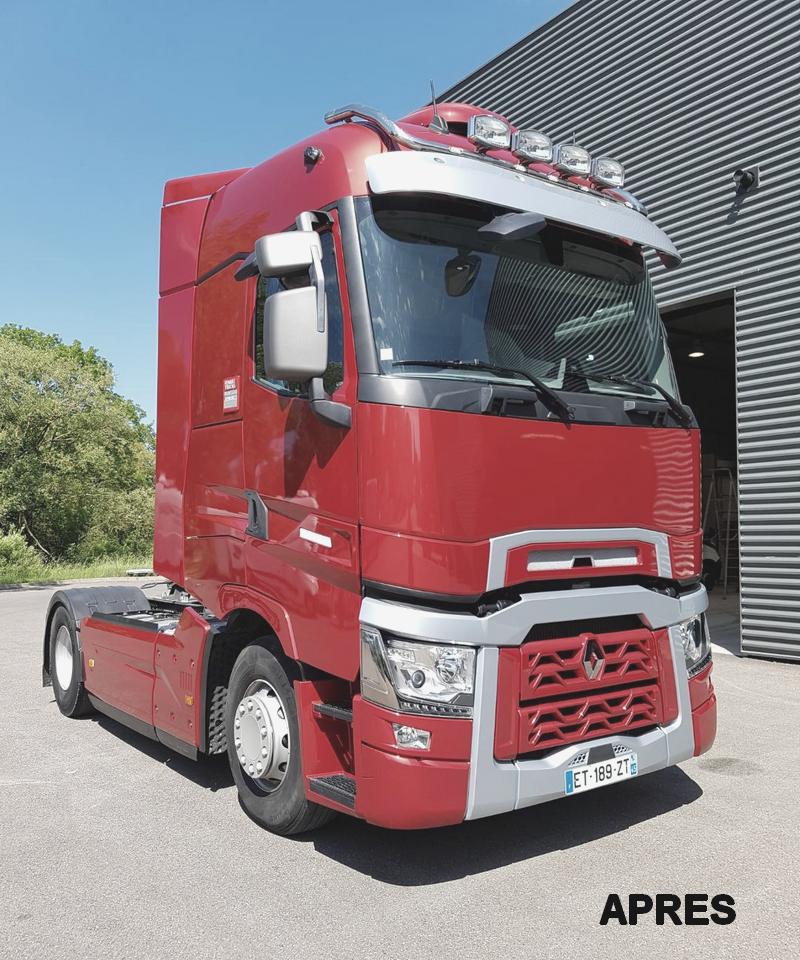

DÉCORATION VÉHICULES

TRAVAUX DE CARROSSERIE

SABLAGE

REDRESSAGE VÉHICULES

RÉPARATION CARROSSERIE DE SEMI-REMORQUES

QUALIFICATION UTAC CARROSSIER N° VUL/21.057026, N°PL/21.057019 ET N°DVP/21.057009

45


ENNERY - CARROSSERIE INDUSTRIELLE ZI LES JONQUIÈRES - RUE CHARLES PICARD - 57365 ENNERY TEL : 03 87 30 93 59 - FAX : 03 87 30 97 31 Jean-Pierre COPPOI Directeur de la Carrosserie Industrielle TEL : 03 87 80 29 39 - PORT : 06 46 59 75 04

VOS CONTACTS

POIDS-LOURDS

VÉHICULES UTILITAIRES

Jérôme TRIBOUT, Responsable Cial Montage Neuf Lorraine Nord TEL : 03 87 80 25 23 - PORT : 06 12 30 30 72

Damien CROUX, Responsable Cial VUL TEL : 03 87 30 98 57 - PORT : 06 74 93 68 57

Guillaume BROSSARD, Responsable Cial Montage Neuf Alsace PORT : 06 60 92 21 46 Maximilien HENRY, Commercial PL PORT : 07 86 60 90 97

www.GROUPE-PLUS.FR
