ACADÉMICO 01

Máster Universitario de Proyecto Avanzado de Arquitectura y Ciudad Universidad de Alcalá de Henares

Sostenibilidad e Innovación en la Construcción y Tecnología

SISTEMAS CONSTRUCTIVOS propuesta grupal | entrega final

Docente: Arq. Alberto Alarcón Alumnas: Grisna Maité Castro Banega | Laura Victoria Valencia Zapata | Mariana Peirano

sistemas constructivos

INDICE

ENUNCIADO

INNOVACIONES PARA PROTOTIPO DE SISTEMA DE CONSUMO NULO PARA EL AÑO 2050. INNOVACIÓN PARA LA SOSTENIBILIDAD. Se trata de generar un sistema constructivo que sean compatibles con los parámetros del edificio que se están desarrollando en la asignatura de taller . Los sistemas habrán de cumplir todos los requisitos de habitabilidad de la normativa, ser flexibles para su transformación y ampliación.

Los sistemas constructivos deberán de tener la mínima energía embebida posible.

Se trata de definir un sistema constructivo que pueda integrar las tecnologías o sistemas propuestos en un prototipo de edificio viable.

INDICE: - El punto de partida: ANTECEDENTES . . . . . . . . . . . . . . . . . .01

TECNOLOGÍAS ESTUDIADAS . . . . . . . .02

1 Definir el proyecto en sus aspectos característicos más rel-

evantes a nivel de proyecto de ejecución. Se incluirán los detalles más significativos.

2 Definir mediante dibujos tridimensionales el proceso de

puesta en obra.

3 Construcción de prototipo tridimensional del sistema constructivo mediante técnicas disponibles en el taller de la escuela.

4 Organizar el proceso de puesta en obra temporalmente mediante sistema Gantt.

5 Realizar análisis de costes y emisiones totales de carbono

definiendo las partidas más relevantes (estructura , fachada y acondicionamiento) . Los acabados podrian definirse en fases

6 Definir los 4 parámetros más significativos en los que se

va a incidir en el diseño para conseguir un edificio de energía casi nulo

7 Se calculará la transmitancia global del edificio de cara a la

estimación del consumo energético del mismo kwh/m2 año.

Desarrollar un predimensionado de la instalación fotovoltaica.

8 Cuantificar las emisiones de CO2 de la solución arquitectónica adoptada.

- Estado del arte: INTERÉS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05 OBJETIVOS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06

ANTECEDENTES. . . . . . . . . . . . . . . . . . . . . . . . . .07

PATENTES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .08

- Propuesta | Módulo: MÓDULO . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

TIPOLOGIAS . . . . . . . . . . . . . . . . . . . . . . . . . .11

COMPOSICIÓN . . . . . .. . . . . . . . . . . . . . . . . 12

SISTEMA . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 14 - Propuesta | Conjunto: BLOQUE . . . . . . . . . . . . . . . . . . . . . . . . .22

FUNDACIONES . . . . . . . . . . . . . . . . . . .25

MONTAJE . . . .. . . . . . . . . . . . . . . . . . . . .27 CUBIERTA . . . . . . . . . . . . . . . . . . . . . . . .28 INSTALACIONES . . . . . . . . . . . . . . . . . .29 COMPOSICIÓN. . . . . . . . . . . . . . . . . . . .32 CONJUNTO. . . . . . . . . . . . . . . . . . . . . . . .33 FLEXIBILIDAD. .. . . . . . . . . . . . . . . . . . . .34 - Evaluación: EVALUACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 HIGROTERMIA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

LISTA DE PARTIDA . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 PRESUPUESTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 COSTO ENERGÉTICO. . .. . . . . . . . . . . . . . . . . . . . . . . 43 PLANIFICACIÓN. . . . . . . ... . . . . . . . . . . . . . . . . . . . . . . 47 MODELO DE NEGOCIOS . . . . . . . . . . . . . . . . . . . . . 49 - BIBLIOGRAFÍA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

punto de partida

ANTECEDENTES

01

punto de partida

TECNOLOGÍAS ESTUDIADAS sistema portante

sistema portante

la aislación

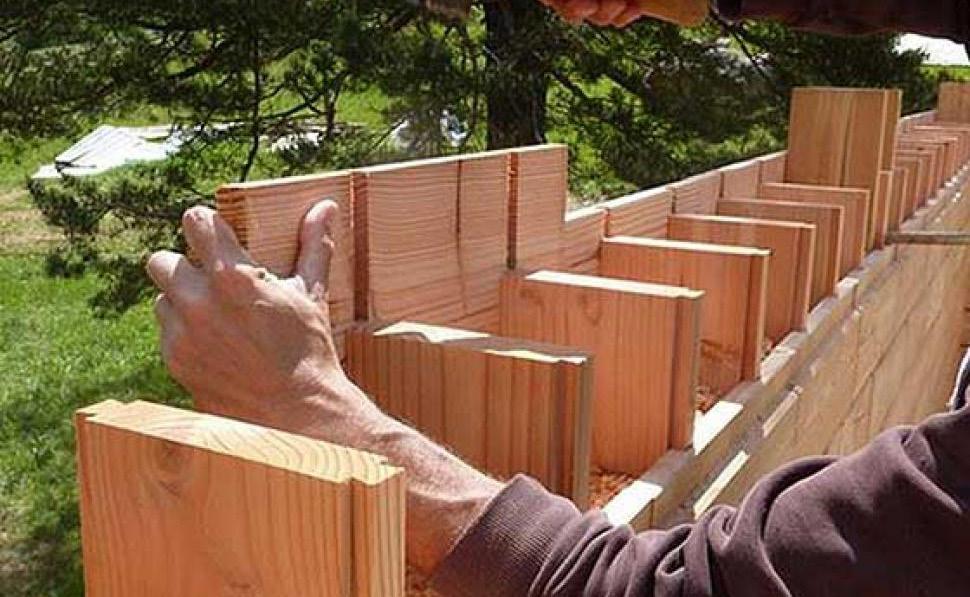

Es un sistema constructivo de ladrillos de madera que permite levantar una vivienda completa sin utilizar clavos, tornillos ni pegamentos.

Cada unidad se compone de cuatro piezas de madera, los cuales se ensamblan a los marcos generales del edificio al trabarse en si mismos, logrando una rigidez total al trabajar en conjunto.

El sistema es autoajustable, confiere al muro su rigidez estructural a través del efecto masa, y el relleno de todas las partes huecas se realiza con un aislante térmico de alto rendimiento: virutas de madera resultantes del mecanizado del ladrillo.

El sistema no requiere el uso de equipos mecanicos para su instalación y tiene un nivel mínimo de volumen por lo cual es facil de transportar.

Totalmente reciclable.

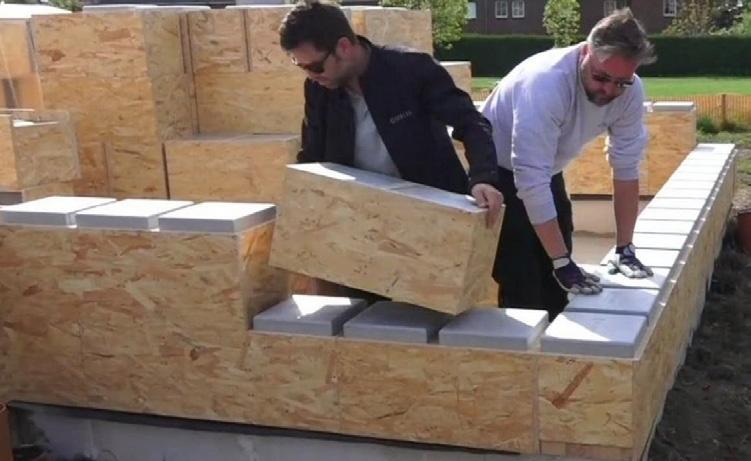

El concepto Gablok se define a partir de sus bloques aislantes , un sistema de piso personalizado así como vigas y dinteles aislantes que permiten construir los muros exteriores e interiores de una vivienda de madera (estructura de autoconstrucción).

El sistema de encastre entre los elementos de construcción es fácil y rápido de montar y no requiere la colocación de mortero.

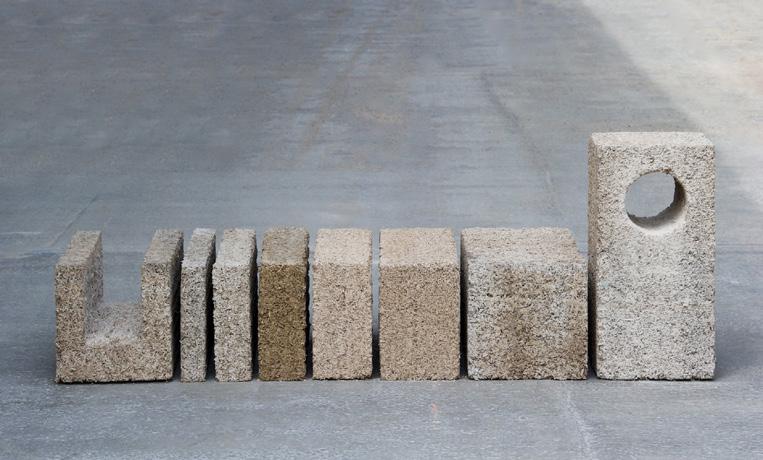

COMPOSICIÓN DEL HEMPCRETE La composición es muy sencilla, pues cuenta de estopa fibrosa de cáñamo, cal y agua. Que en conjunto una vez puestos en moldes, tardan 28 días en secarse al aire libre, sin la necesidad de hornos.

El cáñamo tiene un increíble potencial para convertirse en el material de construcción ecológico y sostenible que tan desesperadamente necesitamos.

Este proceso permite, entre otras cosas, evitar el exceso de desperdicio asociado con el procesamiento in situ. El montaje del sistema es extremadamente rápido y no requiere tiempo de secado .

Beneficios - Producto 100% natural.

- Adaptable a las mezcladoras y máquinas pulverizadoras.

- Permite un mayor aislamiento ante situaciones de frío y calor.

- Permite una efectiva regulación de la humedad.

VALORACION: SISTEMA CONSTRUCTIVO de ENCASTRE

VALORACION: SISTEMA CONSTRUCTIVO de MADERA RECICLADA y STANDARIZADA

VALORACION: MATERiAL AISLANTE de ORIGEN NATURAL

BRIKAWOOD

BLOQUES GABLOCK

HEMPCRET

02

punto de partida

TECNOLOGÍAS ESTUDIADAS sistema portante

sistema portante

la aislación

No requiere pegas, tornillos o clavos. C

Facilidad de uso.

Alta capacidad termica y acustica.

Obra seca - Sistema limpio en su instalación

Facilidad de traslado. A

Facíl de transportar A

Ligereza. B

Resistencia al fuego: Tienen una resistencia mecánica y al fuego que hacen posible su empleo en todo tipo de edificios (viviendas aisladas, anexadas u otros).

Sistema ligero B

Montaje rápido.

Por si solo es un sistema con alta capacidad de aislamiento acústico y térmico

Posibilidad de autoconstrucción.

BRIKAWOOD

BLOQUES GABLOCK

HEMPCRET

OPORTUNIDADES

Sistema reciclable y de material natural

Aislamiento eficiente: alta capacidad térmica y acústica.

Buena relaición de peso y tamaño.

No requiere mortero. B

Reciclaje: Aunque el bloque esta diseñado para una vida útil muy larga, el reciclaje del material es fácil. El bloque procedente de una demolición puede ser molido y reutilizado.

Retiene co2: En su proceso de fabricación (materiales, transporte, energía empleada) no contribuye al calentamiento global.

DEBILIDADES DEBILIDADES Solo es posible construir viviendas de hasta dos plantas.

A Si bien el montaje es sencillo, requiere una gran cantidad de elementos en el sistema.

Limitación de altura (PB + 1). A Limitación formal (ortogonalidad).

Terminaciones no contempladas por el sistema. B

Las instalaciones son por medio de los muros y no son claras las precauciones que se deben tener en cuanta al momento de instalar redes electricas junto al sistema de aislamiento propuesto. C

Instalaciones en muros. C

Estéticamente solo hay una posibilidad de acabado al interior y exterior de las construcciones. B

Necesita ser apoyado en una losa de construcción tradicional.

Estabilidad de los solados depende de clavar tablas superiores e inferiores más allá de los apoyos de borde.

Utilización de EPS para asilar los bloques, produciendo un alto impacto medioambiental.

Costo: El costo es mas elevado respecto a el sistema tradicional de mamposteria.

Limitacion debido a la legalidad del cultivo de la cannabis sativa.

Escasa industrializacion: la industrializacion se ha desarrollado en los ultimos 5 años, por lo tanto todavia falta desarrollar la tecnologia, sobretodo en America Latina Estandarizacion: No hay pruebas de calidad que certifiquen el buen funcionamiento del sistema constructivo, en un mercado esceptico frente a nuevas tecnologias.

No son de uso estructural, construccion maxima de una planta.

03

propuesta de innovación

ESTADO DEL ARTE

04

estado del arte

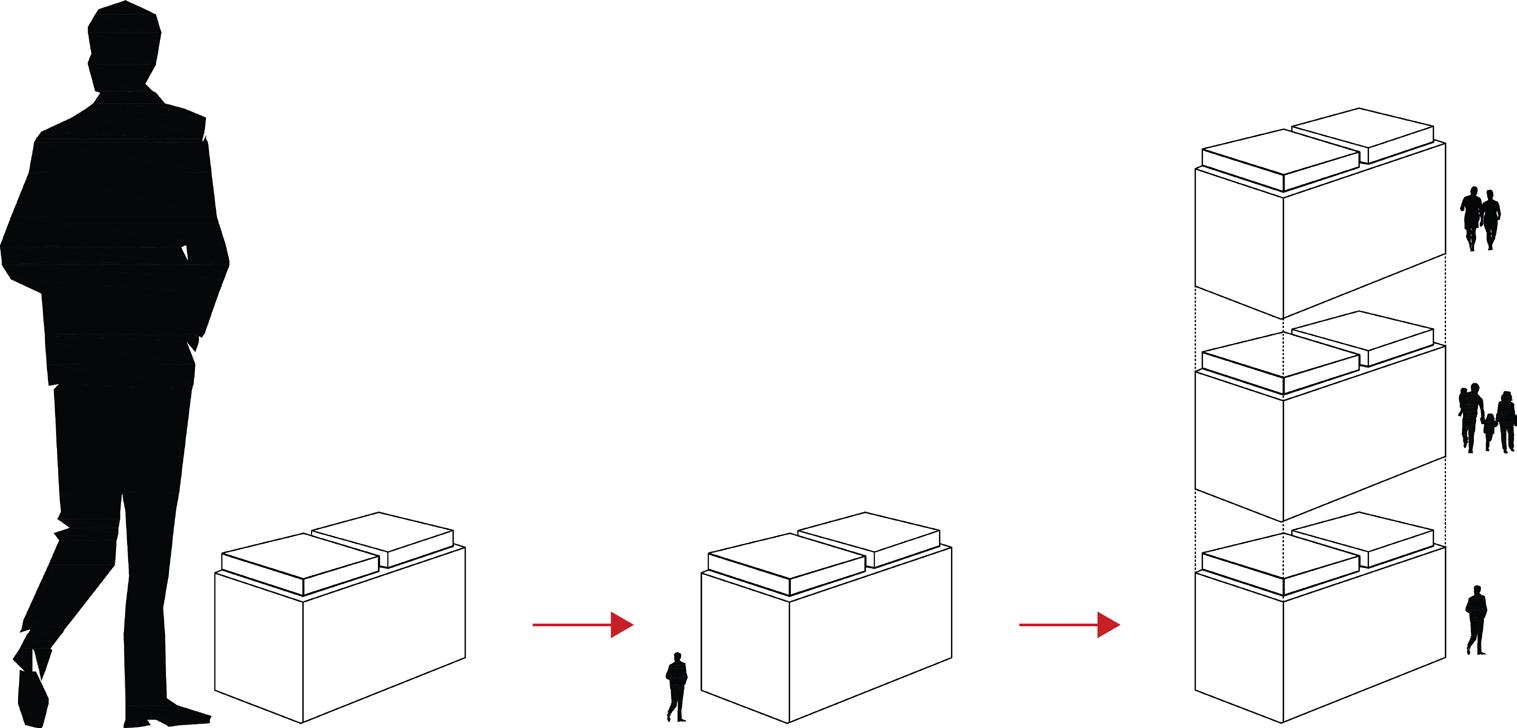

INTERÉS formato lúdico

LEGO

Lego System A/S, más conocida como LEGO, es una empresa danesa de juguetes. Su producto más conocido son los bloques de construcción.

Fue fundada en 1932 por Ole Kirk Christiansen, un carpintero natural de Billund, y desde entonces ha estado controlada por su familia. Si bien se dedicó al principio a fabricar artículos de madera, desde 1949 está especializada en los juguetes de construcción fabricados con plástico.

La empresa mantiene su sede social en Billund, cuenta 7800 empleados y está presente en más de 130 países.

Las distintas piezas de Lego constituyen un sistema universal. Pese a la variación en el diseño y el propósito de los bloques a lo largo de los años, todos ellos siguen siendo compatibles en menor o mayor grado. Cuando dos piezas se encajan, deben mantenerse conectadas a la vez que debe ser fácil desmontarlas.

05

sistema constructivo

OBJETIVOS

- Proyectar un sistema estructural que sea flexible, con posibilidades de crecimiento, velocidad de montaje y con bajo o nulo impacto medioambiental.

- Establecer un sistema costructivo con capacidad portante, utilizando materiales innovadores y sostenibles, evitando la construcción húmeda y reduciciendo así su huella de carbono.

- Proyectar modulos portantes estandarizados capaces de encastrarse unos con otros para poder crecer en altura.

- Organizar los modulos de manera que puedan concentrar los núcleos húmedos y así facilitar el recorrido de las instalaciones santarias.

06

estado del arte

ANTECEDENTES madera

hormigón

NAKAGIN CAPSULE TOWER

CONTAINER STUDENT HOUSING

Año: 2015-2019 Autor: acau architecture s.a Emplazamiento: Rigot, Ginebra, Suiza

Año: 1970-1972 Autor: Kisho Kurokama Emplazamiento: Ginza, Tokyo, Japón

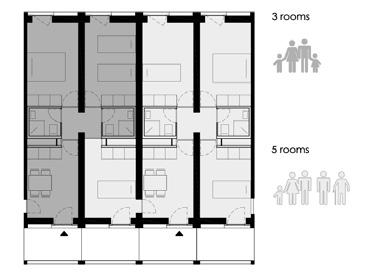

Año: 2005-2006 Autor: Tempohousing Emplazamiento: Keetwonen, Amsterdam

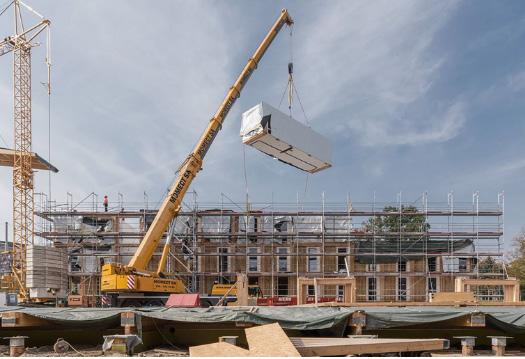

El montaje incluye 230 módulos que ofrecen 370 plazas de alojamiento que van desde estudios individuales hasta 7 habitaciones equipadas con cocina y baño privado.

Las variantes de montajes y usos posibilitados por un sistema constructivo adaptado, permitirán acoger tanto a personas solas como a familias. El proyecto distribuye, a través de un sistema de pasillos, viviendas individuales y comunitarias así como espacios comunes.

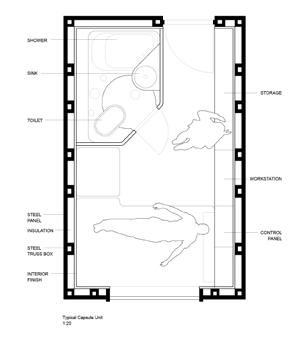

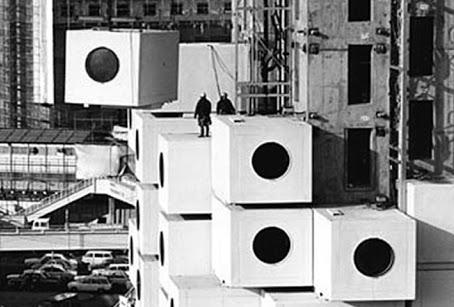

La Nakagin Capsule Tower es el ejemplo mejor ejemplo construido de las teorías metabolistas desarrolladas en Japón durante la década de los años 60 por Kisho Kurokawa. Es un ejemplo viviente de la idea de edificio adaptable al tiempo y a las personas, cambiante e impermanente.

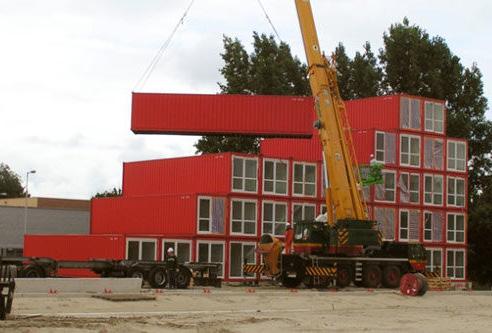

Keetwonen se inició en otoño de 2005 y se completo en Mayo de 2006: una velocidad de construcción de 1 50 casas por mes.

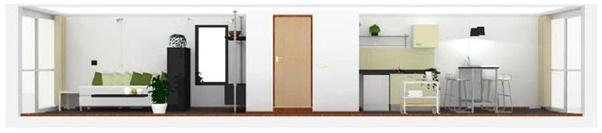

Las 1034 unidades de Keetwonen se apilan hasta cinco niveles de altura, atornillados y divididos en 12 diferentes edificios.

Cantidad de bloques: 2 Cantidad de módulos: 140 Niveles: 11 y 13 Profundidad del bloque: 4 mts Ancho del bloque: 2,5 mts

Cantidad de bloques: 12 Cantidad de módulos: 1034 (totales) - aprox. 86 x bloque Niveles: 5 Profundidad del bloque: 12,20 mts Ancho del bloque: 2,4 mts

CENTRO DE ALOJAMIENTO MODULAR PARA MIGRANTES

Cantidad de bloques: 2 Cantidad de módulos: 115 Niveles: 5 Profundidad del bloque: 10 mts Ancho del bloque: 3 mts

metal

07

estado del arte

PATENTES ES2578786T3

WO2007069877A1

WO2012127093A1

Inventor: Giedrius MalakauskasMarius BaltramiejunasHarald Dieter MüllerErik Roger AnderssonThomas HattigSteen Torben SodemannPhilip Müller Año de aplicación: 2012 (activa hasta 2033) País: España

Inventor: VÉLEZ Y CORTAZAR Carlos GARCÍA Año de aplicación: 2006 País: Internacional (WIPO)

Inventor: Ismael DOMÍNGUEZ SÁNCHEZ, Manuel DE DIEGO CARO Año de aplicación: 2012 País: Internacional (WIPO)

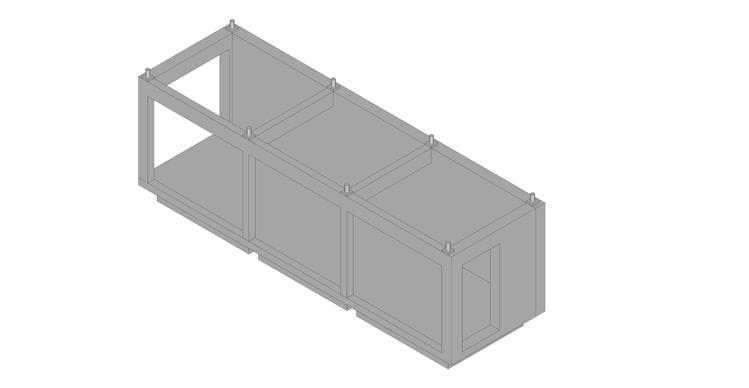

MÓDULO PREFABRICADO PARA UN EDIFICIO

https: //patentimages.storage.googleapis.com/3a/6e/02/ 72668fe021e29b/ES2578786T3.pdf

“Un módulo (2) prefabricado que tiene un lado lateral configurado para ser conectado a una pluralidad de paneles (4, 6) y placas (8) para formar una parte de un edificio (B), en el que dicho módulo (2) comprende: cuatro paredes (34) que se extienden entre una placa (36) de suelo y una placa (38) de techo para formar una forma de paralelepípedo rectangular; un compartimiento (10) dentro de dicha forma de paralelepípedo; y equipamiento (WC, WB) interior, al menos parte del cual está conectado a las instalaciones técnicas dispuestas dentro de dicha forma de paralelepípedo; en el que se crea una zona húmeda dentro de dicho módulo (2); y en el que dicho módulo (2) se construye como una estructura de soporte de carga que tiene dichas cuatro paredes (34) ...”

Clasificación: E04B1 / 34807 Elementos integrados en un esqueleto

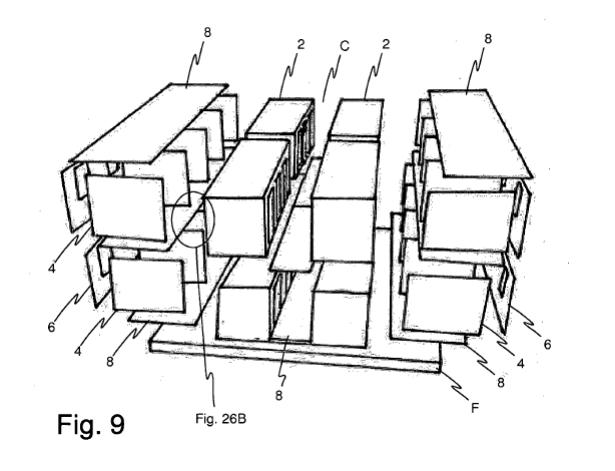

SISTEMA INTEGRAL DE VIVIENDA MODULAR INDUSTRIALIZADA

h t t p s : //p a t e n t i m a g e s . s t o r a g e . g o o g l e a p i s . c o m / 2 7/ b2/68/4b3a44fc58457e/WO2007069877A1.pdf

La presente invención se refiere a un sistema integral de vivienda modular industrializada, a base de módulos tridimensionales multifuncionales y modulares hechos en concreto armado. La fabricación de los módulos, cubiertas y componentes se realiza en una planta cubierta semi-automatizada en donde a los módulos, después de colados y fraguados, se les integran acabados, instalaciones, accesorios, cancelería, terminados y detalles. La invención se refiere también a un proceso para Ia construcción de los módulos, así como a un molde flexible retráctil para el colado de los módulos y a un método para Ia edificación en sitio de viviendas utilizando los módulos tridimensionales de Ia presente invención.

Clasificación: B28B7 / 22 Moldes para fabricar unidades para edificios prefabricados, es decir, unidades que comprenden cada una una sección importante de al menos dos planos limitantes de una habitación o espacio.

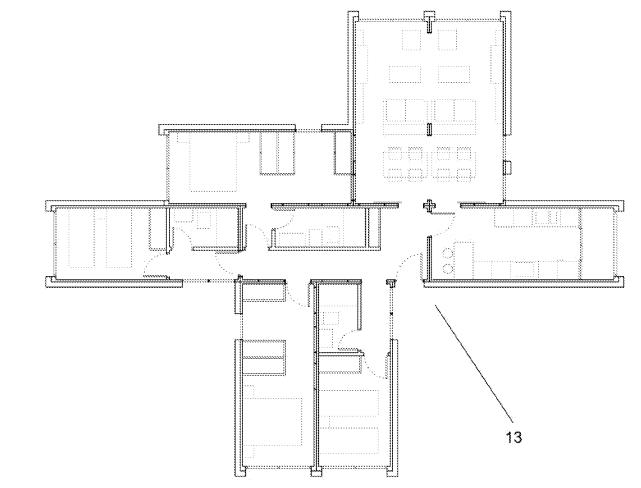

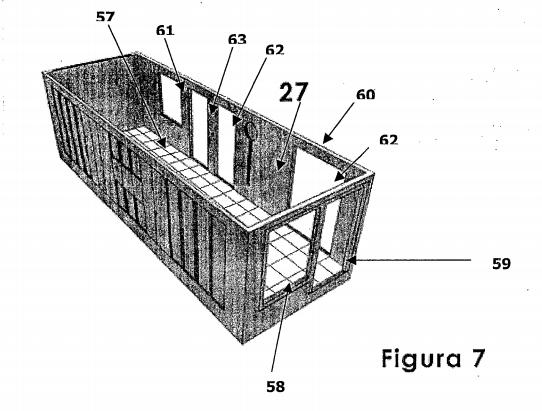

CONSTRUCCIONES MODULARES A BASE DE CONTENEDORES MARÍTIMOS

https: //patentimages.storage.googleapis.com/b5/59/1a/ 9ca37083a5873a/WO2012127093A1.pdf

“Contenedores marítimos que se encuentran reutilizados como módulos para la construcción de una vivienda encontrándose diseñados siete modelos distintos de contenedores pudiéndose los siete adosarse y cambiar de situación. Los módulos se encuentran revestidos en su interior por tabiques, solería, falsos techos, trasdosados, aparatos sanitarios, mobiliario de cocina, electrodomésticos, puertas, ventanas, instalaciones eléctricas, de agua, de saneamiento y de climatización.

El primer módulo contiene la entrada, el segundo es una cocina con lavadero, el tercero es un salón, el cuarto es un comedor, el quinto es un dormitorio, el sexto es un segundo dormitorio y el séptimo es una escalera.”

Clasificación: E04B1 / 3483 Elementos no integrados en un esqueleto la estructura de soporte es de metal

08

propuesta

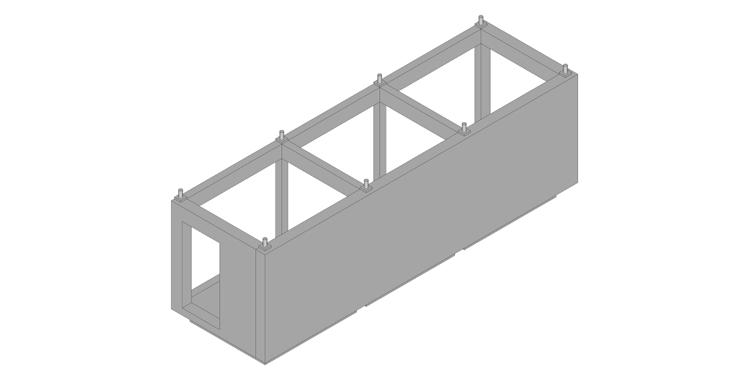

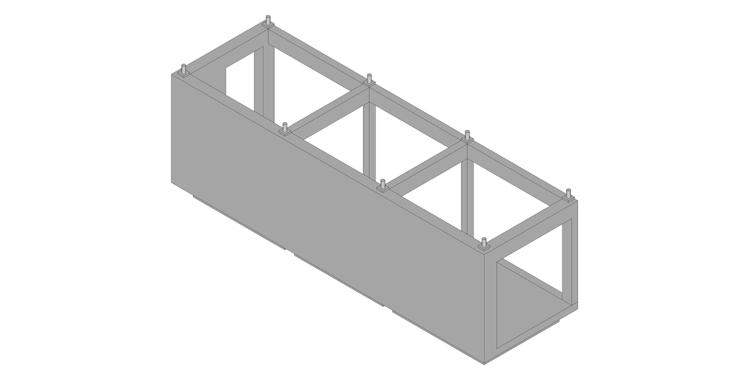

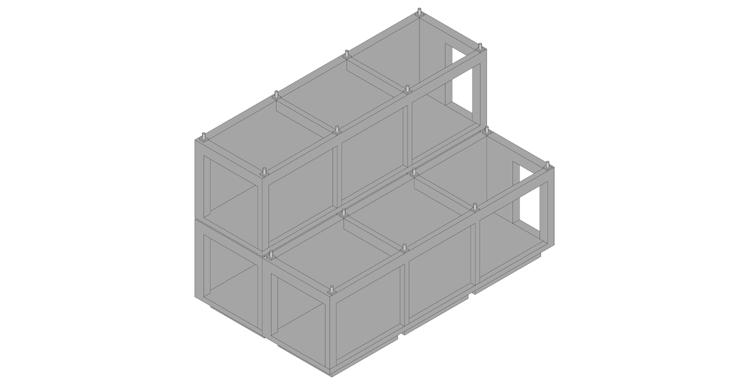

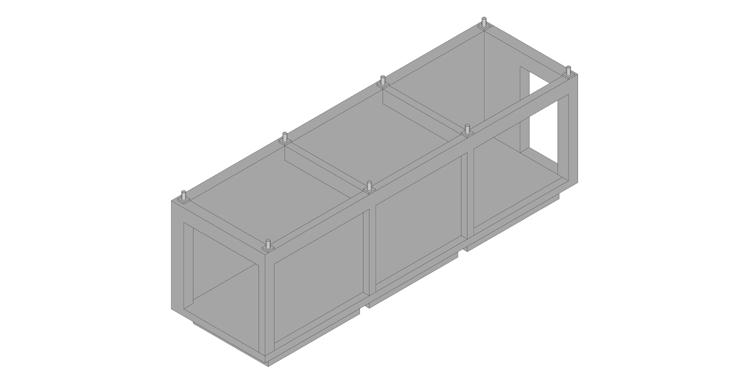

MÓDULO

09

propuesta

MÓDULO

3 mts

10 mts

10

propuesta

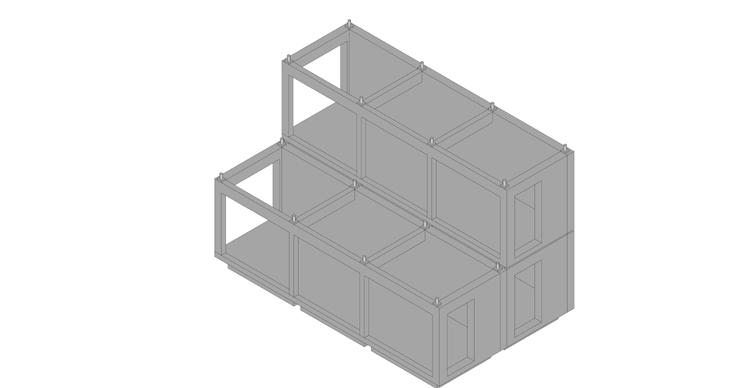

TIPOLOGIAS

TIPOLOGÍA A núcleo vertical

TIPOLOGÍA B unidad de 30m2

TIPOLOGÍA C unidad de 60m2 11

propuesta

COMPOSICIÓN

12

propuesta

COMPOSICIÓN

Placas de yeso

Placas de OSB

Estructura de CLT

Hempcrete

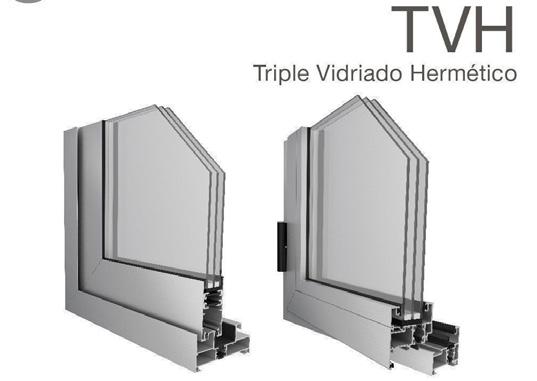

Carpiterías de triple vidriado hermético

Despiece axonométrico 13

propuesta

SISTEMA

A

B

3.00

+ 3.00

1

1.60

+ 3.00

± 0.00

2

3

4

10.00

2.10

± 0.00

SECCIÓN A-A

2.72

Esc: 1.50

B

SECCIÓN B-B Esc: 1.50

B

A

2.72

A

3.00

A

A

A

B

B

1.60

10.00

2.10

B

PLANTA 3.20 1

3.20 2

Esc: 1.50

3.20 3

4

14

propuesta

SISTEMA

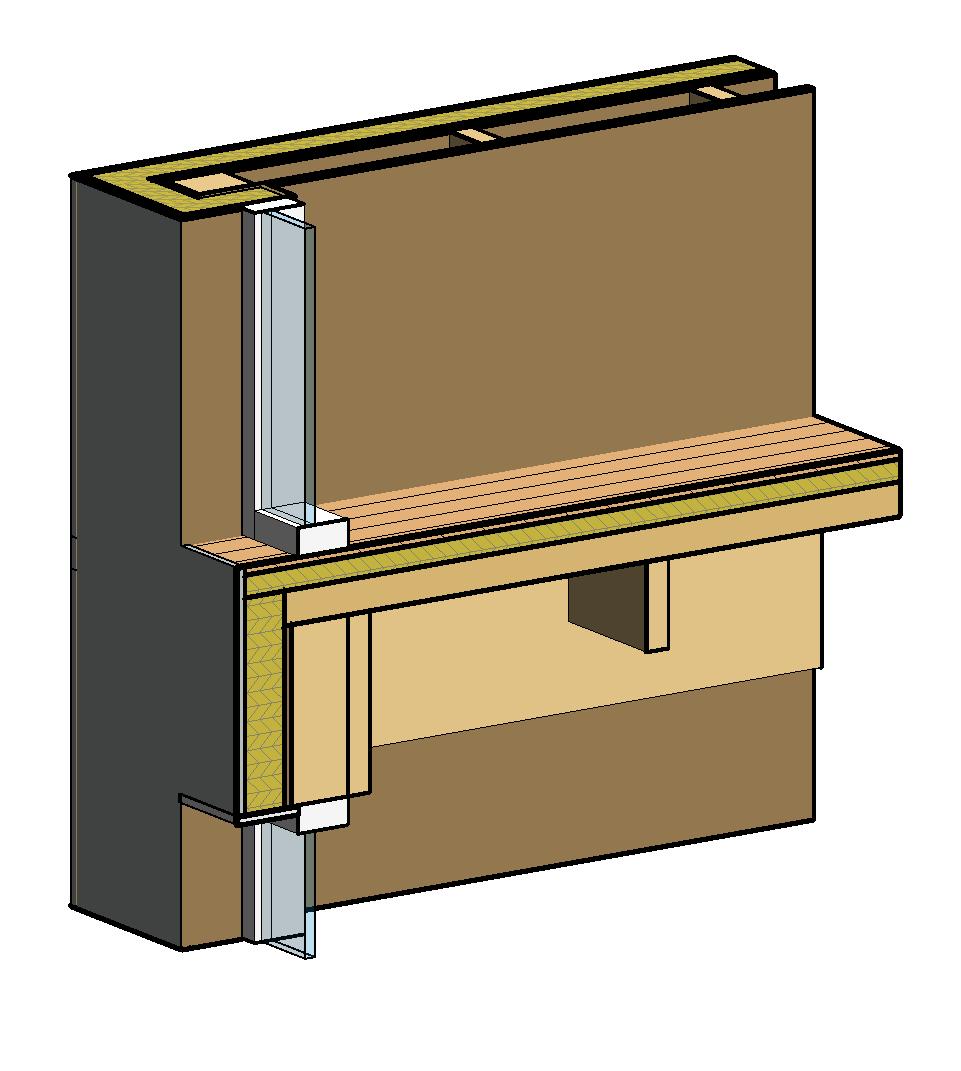

DETALLE 03

DETALLE 01

DETALLE 02

15

propuesta

SISTEMA

163

DETALLE 01

11

D01

389

1 2 3 5 4 6 exterior

interior

7 8 100

18

100

18 18

128

18

10

300

1

2

3

4

5

8

REFERENCIAS: 1. Láminas de madera para recubrimiento marca FINSAwood (18 mm) 2. Hempcrete (100 mm) 3. Barrera de vapor - Film polipropileno 200 micr 4. 2 placas de OSB (36 mm) 5. Viga de CLT (146 x 400 mm) 6. Camara de aire (125 mm) 7. Placa de OSB (18 mm) 8. Revestimiento interior, madera MDF pintada (10mm) 16

propuesta

SISTEMA DETALLE 02 300 100

18

100

18 18

128

18

10

1 2

interior

3

10

exterior

18

100

77

145

25

50

18

4

6

7

8

9

10 11 400

5

56

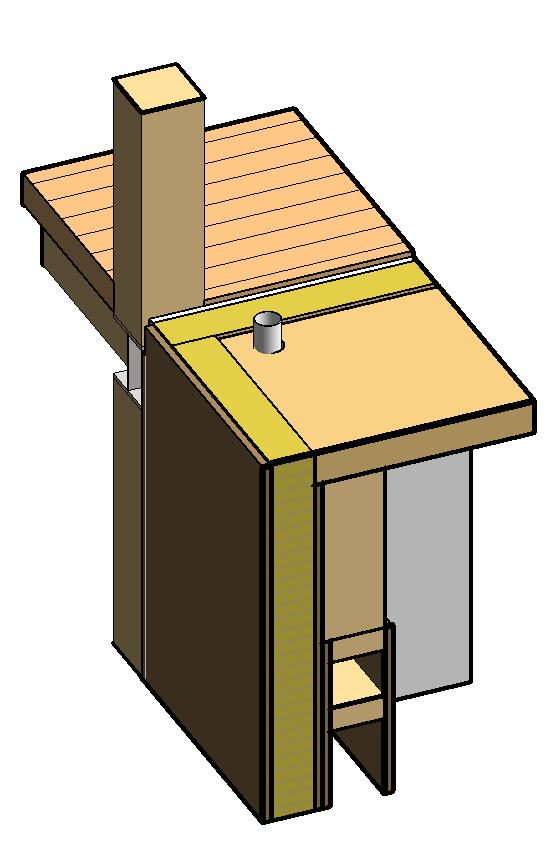

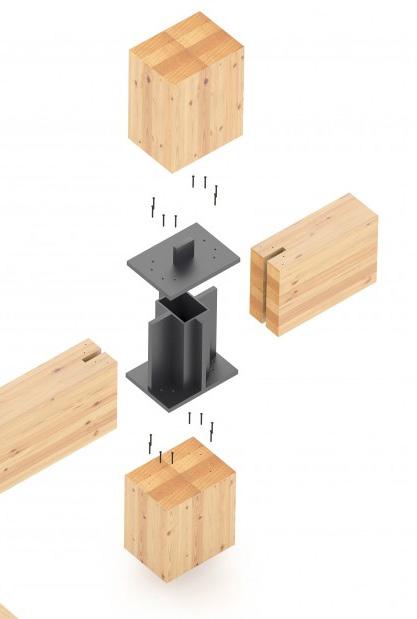

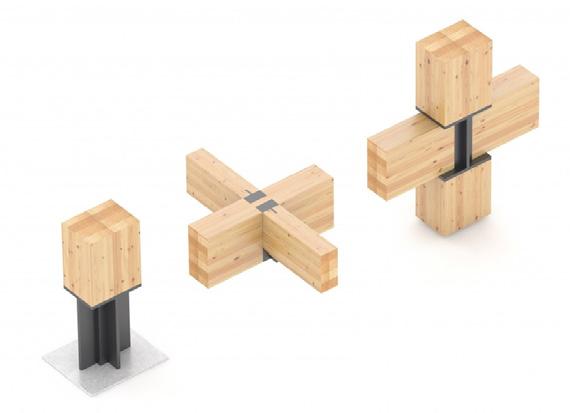

Pillar: sistema de fijación pilar - forjado

REFERENCIAS: 1. Placa de terminación exterior (18 mm) 2. Hempcrete (100 mm) 3. Barrera de vapor - Film polipropileno 200 micr 4. 2 placas de OSB (36 mm) 5. Placa de OSB (18 mm) 6. Losa de CLT (espesor: 3”) 7. Hempcrete (50 mm) 8. Placa de fijación estructural (VER DETALLE COMERCIAL) 9. Camara de aire (125 mm) 10. Viga de CLT (2” x 158”) 11. Revestimiento de piso interior (10mm)

D02

17

propuesta

SISTEMA

163

DETALLE 03

18

146

18

100

18

11

D03

389

1 2 3 5 4

18

6

interior

7

exterior

56 300

100

REFERENCIAS: 1. Placa de terminación exterior (18 mm) 2. Hempcrete (100 mm) 3. Barrera de vapor - Film polipropileno 200 micr 4. Placas de OSB (18 mm) 5. Viga de CLT (146 x 400 mm) 6. Premarco 7. Abertura con triple vidriado hermético 18

propuesta

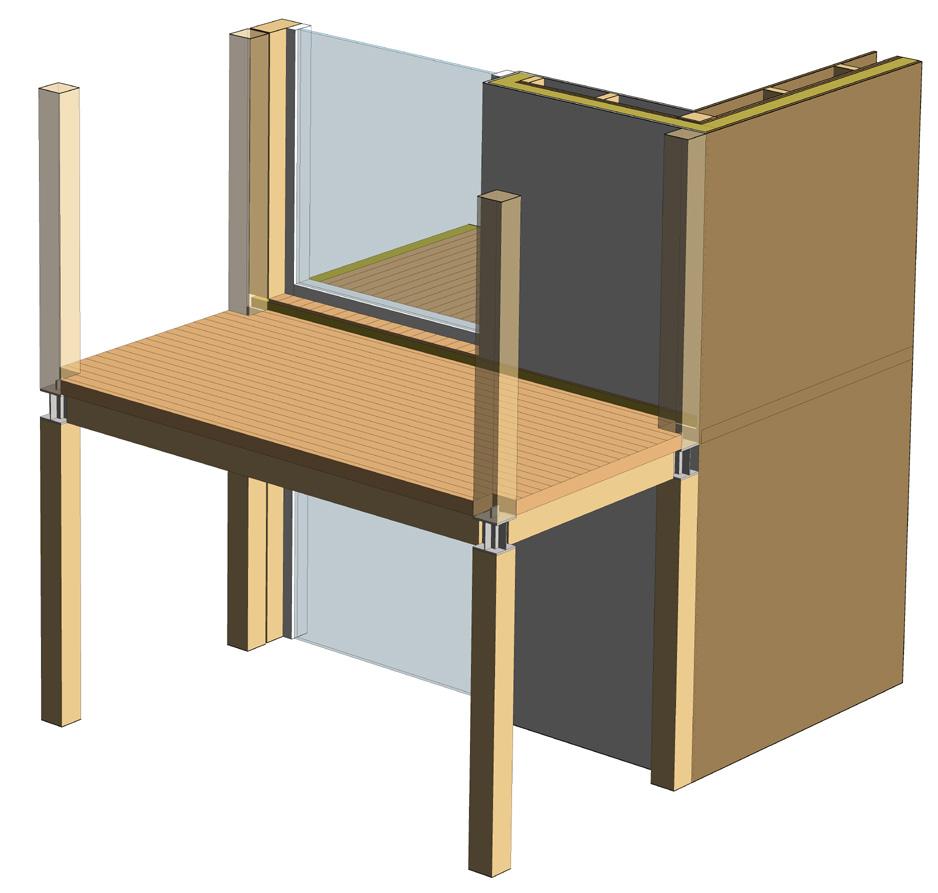

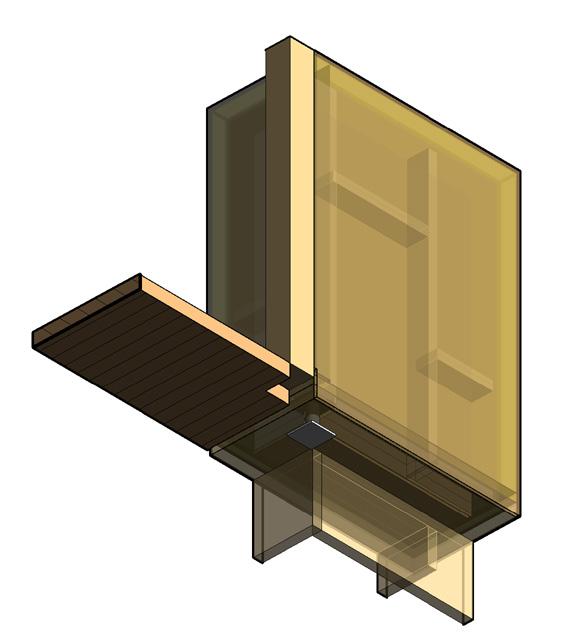

SISTEMA DETALLE 04

D04

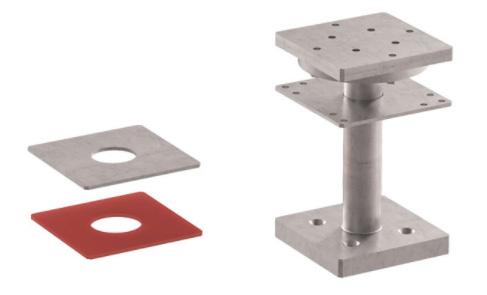

Placas de montaje: Se aplica la idea de una malla con núcleo con un concepto de ensamblajes cruciformes.

Están empotradas y el hardware está oculto para limitar la contaminación visual. No hay pernos, tornillos o clavos visibles.

19

propuesta

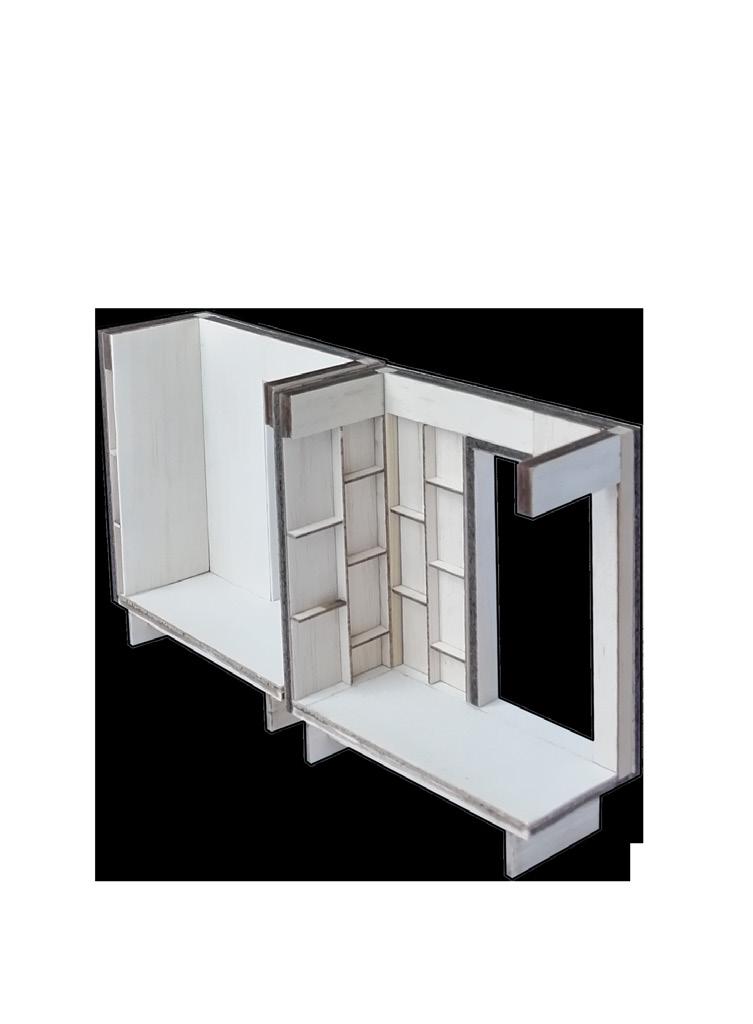

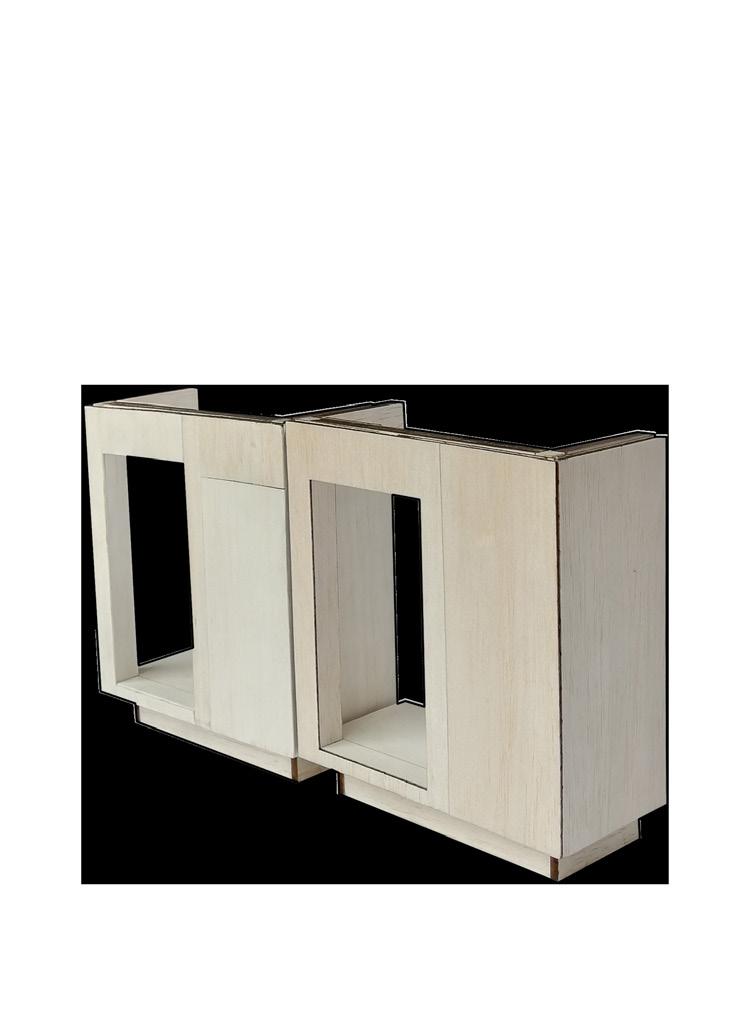

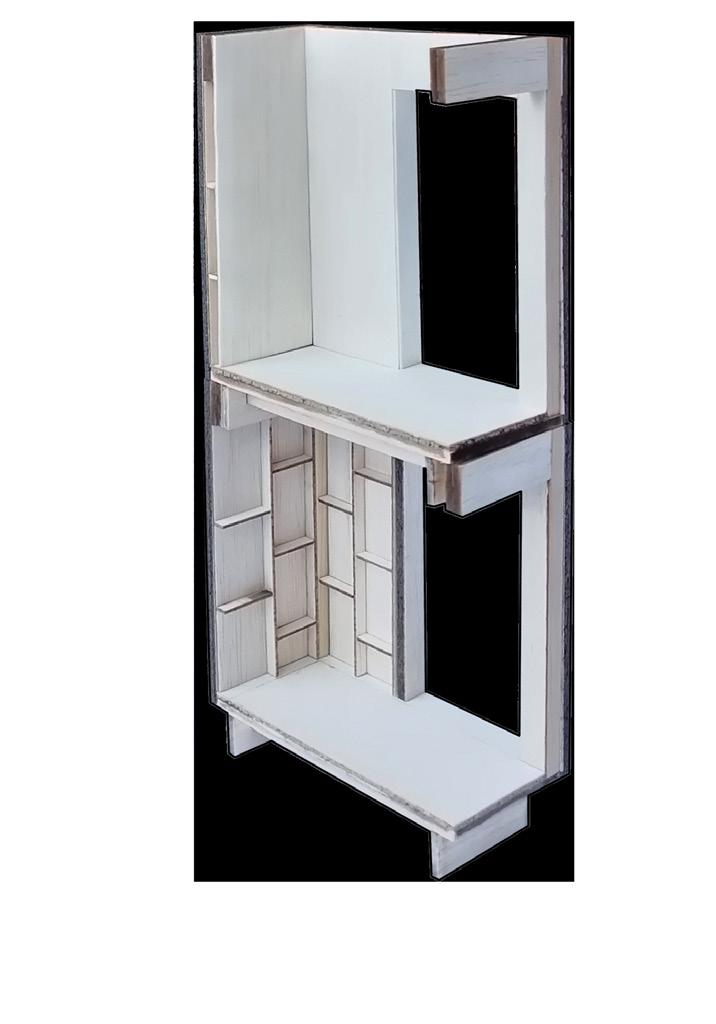

MAQUETA

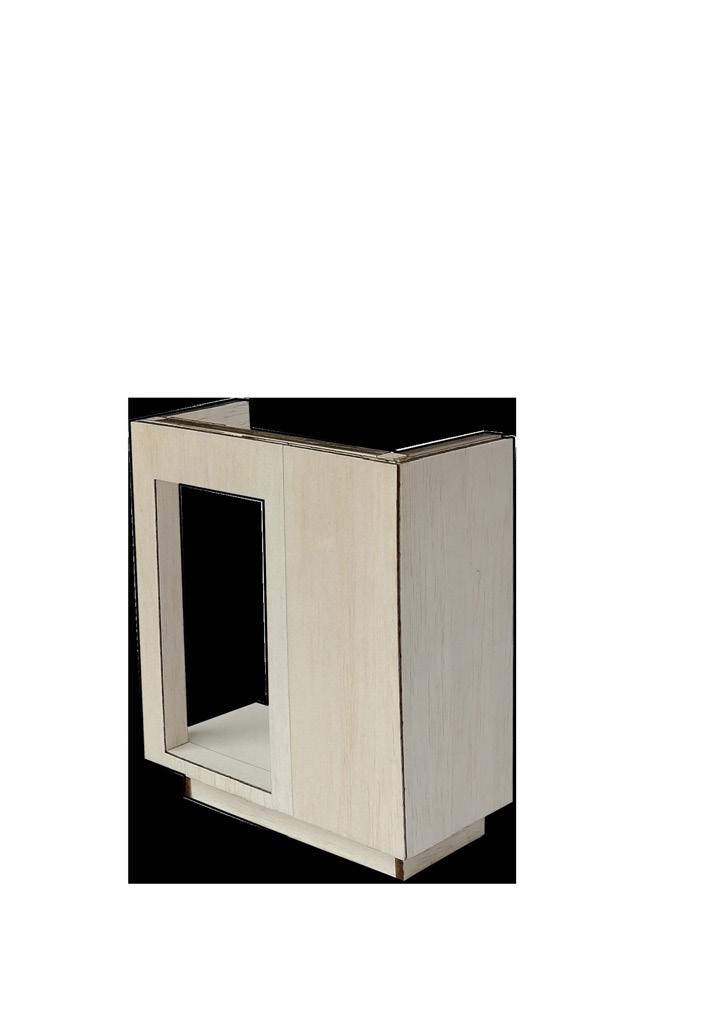

Módulo | cara exterior

Agrupamiento horizontal

Agrupamiento vertical 20

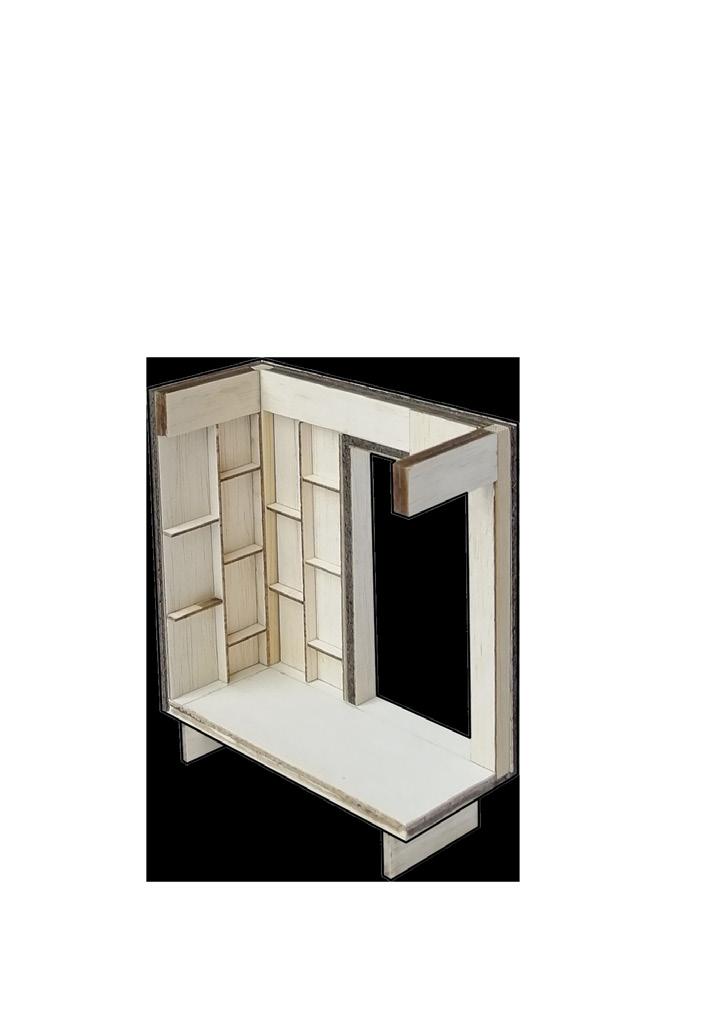

propuesta

MAQUETA

Módulo | cara interior

Agrupamiento horizontal

Agrupamiento vertical 20

sistema constructivo

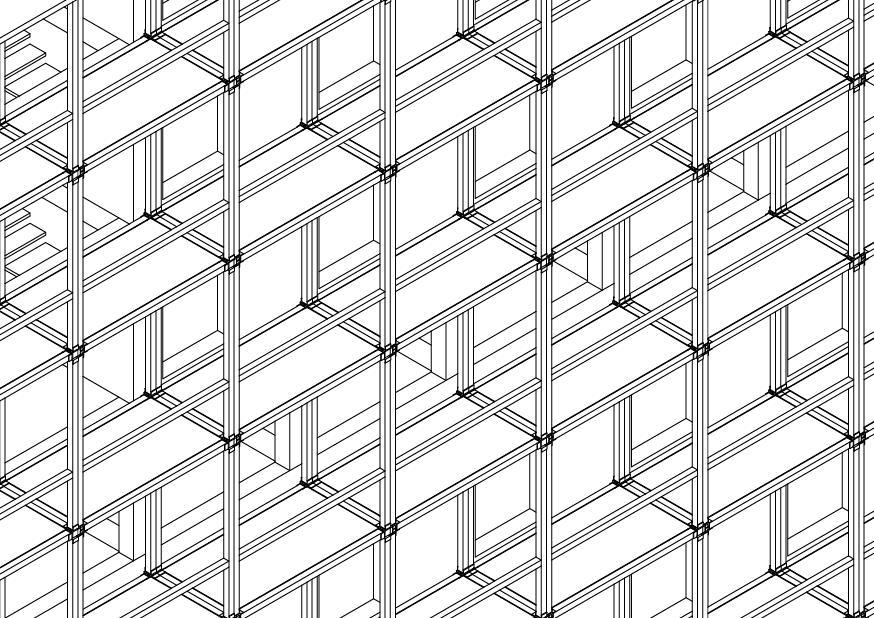

CONJUNTO

21

propuesta

BLOQUE

22

propuesta

BLOQUE PRODUCED BY AN AUTODESK STUDENT VERSION

32.86

1

2 3.00

3 3.00

4 3.00

5 3.00

6 3.00

7 2.89

8 3.00

9 3.00

10 3.00

11 3.00

12 3.00

A

A

2.29

B

B

3.19

Áreas sociales: prof.: 3,20 mts

C

C

Núcleos húmedos prof.: 3,20 mts

3.19

13.66

PRODUCED BY AN AUTODESK STUDENT VERSION

Circulaciones prof.: 2,00 mts

D

D

3.21

Áreas privadas: prof.: 3,20 mts

E

E

1.79

Balcones: prof.: 1,50 mts

F

F

1

2

3

4

5

6

7

8

9

10

11

12

PLANTA TIPO Esc 1:100 23

PRODUCED BY AN AUTODESK STUDENT VERSION propuesta

BLOQUE +24.80 +24.00

+18.00

+12.00

+ 9.00

+ 6.00

PRODUCED BY AN AUTODESK STUDENT VERSION

+15.00

+ 3.00

± 0.00

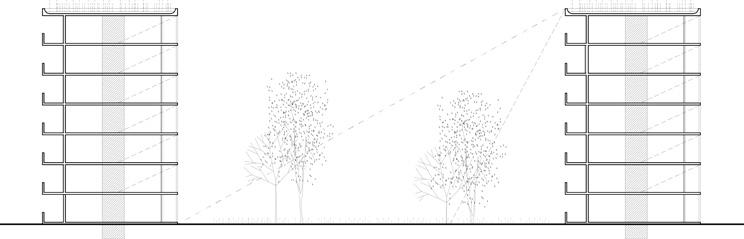

SECCIÓN TIPO Esc 1:100 24

puesta en obra

FUNDACIONES PRODUCED BY AN AUTODESK STUDENT VERSION

32.86

1

2 3.00

3 3.00

4 3.00

5 3.00

6 3.00

7 2.89

8 3.00

9 3.00

10 3.00

11 3.00

12 3.00

A

B

3.19

B

C

3.19

13.66

C

D

3.21

D

E

1.79

E

PRODUCED BY AN AUTODESK STUDENT VERSION

2.29

A

F

F

1

2

3

4

5

6

7

8

9

10

11

12

PLANTA DE FUNDACIONES Esc 1:100 25

PRODUCED BY AN AUTODESK STUDENT VERSION

puesta en obra

FUNDACIONES Módulo residencial Madera (prefabricados)

450

6 2

7 8

68

PRODUCED BY AN AUTODESK STUDENT VERSION

interior

Pilotes: profundidad 5m - Ø: 0,20m H° A° (ejecutados in situ) 300

PRODUCED BY AN AUTODESK STUDENT VERSION

Axonometría

REFERENCIAS: 1. Membrana de impermeabilización 2. Zapata de H° A° (45x30) 3. Carpeta de hormigón empobrecido 26

puesta en obra

MONTAJE

300 100

18

100

18 18

128

18

10

TRANSPORTE: exterior

interior

50 77

145

25

18

100

1

420

PRODUCED BY AN AUTODESK STUDENT VERSION

18

10

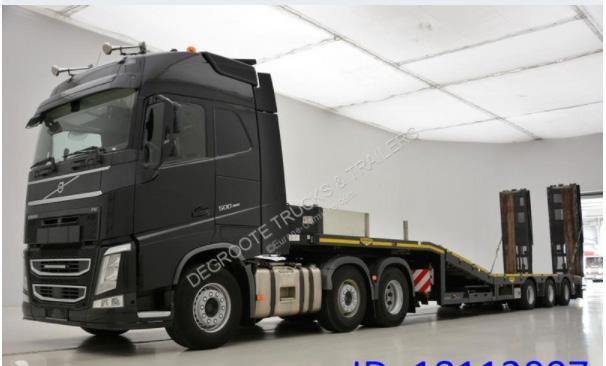

Cabeza tractora 6x2, con semirremolque rebajado de 6 ejes.

2 3 5 4 56

6 exterior

7

interior

8 100

18

100

18 18

128

18

10

300

REFERENCIAS: 1. Láminas de madera para recubrimiento marca FINSAwood (18 mm) 2. Hempcrete (100 mm) 3. Barrera de vapor - Film polipropileno 200 micr 4. 2 placas de OSB (36 mm) 5. Viga de CLT (146 x 400 mm) 6. Camara de aire (125 mm) 7. Placa de OSB (18 mm) 8. Revestimiento interior, madera MDF pintada (10mm) PRODUCED BY AN AUTODESK STUDENT VERSION

Axonometría

27

PRODUCED BY AN AUTODESK STUDENT VERSION puesta en obra

50

exterior

interior

100

Axonometría

5

18 10 50 77 18 400

100

PRODUCED BY AN AUTODESK STUDENT VERSION

100

CUBIERTA

18

100

18 18

128

18

10

300

28

puesta en obra

INSTALACIONES PRODUCED BY AN AUTODESK STUDENT VERSION

32.86

1

2 3.00

3 3.00

4 3.00

5 3.00

6 3.00

7 2.89

8 3.00

9 3.00

10 3.00

11 3.00

12 3.00

A

B

3.19

B

C

3.19

13.66

C

D

3.21

D

E

1.79

E

PRODUCED BY AN AUTODESK STUDENT VERSION

2.29

A

F

F

1

2

3

4

5

6

7

8

9

10

11

12

PLANTA TIPO DE INSTALACIONES Esc 1:100 29

puesta en obra

INSTALACIONES INSTALACIONES SANITARIAS: Se define una diferencia de 100mm para el paso de cañerias correspondientes a instalaciones de tipo eléctrica y sanitaria.

± 0.00

2.72 B 1 SECCIÓN B-B

2

3

4

Esc: 1.50

B

1.60

10.00

2.10

3.00

A

A

B

1.60

10.00

B

3.20

SECCIÓ

3.20

Es

1

2

3

30

puesta en obra

SINTESIS

CUBIERTA

CIRCULACIONES MÓDULOS ESCALERA

MÓDULOS AUTOPORTANTES

BALCONES

CERRAMIENTO ENCADENADO

PILOTES Despiece axonometrico 32

propuesta

CONJUNTO Posibilidades del sistema: - Alternativas diversas en la lógica de agrupamiento - Posibilidad de crecimiento, transformación en el tiempo - Organización del sistema en base a las necesidades del usuario - Aprovechamiento de las mejores orientaciones - Ventilación natural cruzada

Patio distancia: 32mts

planta conjunto

sección conjunto

Axonometría conjunto 33

propuesta

FLEXIBILIDAD

PRODUCED BY AN AUTODESK STUDENT VERSION

Posibilidades del sistema: Los modulos pueden alterar su organización incorporado un nuevo elemento, que reemplaza el balcon por un patio y donde 1/3 de su superficie asoma como voladiza, soportandose de las 2/3 del modulo que trabajan de forma encastrada con el resto del bloque. Además, para reforzar esta condición, pueden utilizarse tensores que sirvan como soportes estructurales de los mismos.

1

2

3

4

Mediante esta operación, se busca crear un sistema constructivo capaz de soportar las alteraciones programáticas y espaciales que los usuarios puedan asumir a lo largo del tiempo, configurando de este modo un sistema flexible, con capacidad de transformación en el tiempo o de desmantelamiento si asi se requiriera.

5

6

7

8

9

10

11

12

A

B

B

C

C

D

D

E

E

F

F

1

2

3

4

5

6

7

8

9

10

11

PRODUCED BY AN AUTODESK STUDENT VERSION

A

12

PLANTA TIPO DE INSTALACIONES Esc 1:100 34

sistema constructivo

EVALUACIÓN

35

sistema constructivo

EVALUACIÓN PARÁMETROS SIGNIFICATIVOS PARA CONSEGUIR UN EDIFICIO DE ENERGÍA CASI NULO:

01 TECNOLOGÍA El sistema de encastre que se genera a partir de estos bloques autoportantes reduce ampliamente las emisiones de CO2 ya que permite un montaje que no se extiende en el tiempo más de 4 meses y ofrece a la ciudad 66 nuevas residencias. Este tioo de fabricación contribuye que a se produzcan menos desechos y mayor aprovechameitno de los materiales empleados.

02 MATERIALIDAD Los materiales más importantes para el desarrollo de este sistema constructivo son, por un lado, el Hempcrete que además de tener origen natural posee la capacidad de absorver CO2 del ambiente. y por otro lado, la madera que es un material renovable y de fácil manipulación para los mercados locales.

03 FLEXIBILIDAD Gracias a la capacidad de encastre y vinculaciones en seco, y donde todas las piezas son prefabricadas, este edificio puede trasnformar su uso a lo largo del tiempo si las necesidades de los usuarios y las ciudades se transofrmaran. Haciendo posible su desmontaje y traslado si fuera necesario, y colaborando de este modo con la NO generación de edificios desafectados de uso.

04 SOSTENIBILIDAD Consecuencia de muchas de las premisas proyectuales con las que se penso este sistema, como las cubiertas verdes, el uso de protecciones solares y la elección de materiales renovables, se llega a la generación de un edificio con que promueve valores de sostenibilidad y que además se enmarca dentro de los standares Passive House, donde el consumo energético es casi nulo.

36

propuesta

HIGROTÉRMIA ASPECTOS TËCNICOS:

ASPECTOS TËCNICOS:

TRANSMITANCIA TÉRMICA R1

R2

R3 R4

TRANSMITANCIA TÉRMICA

R5

R6 R7

R1

R2

R3 R4

R5

R6 R7

exterior

interior

exterior

interior

Rse

Rsi

Rse

Rsi

18

100

18 18

128

18

18

10

100

128

18

10

300

300

e (m)

λ (W/m.k)

R (M2k/W)

Rse

-

-

0,04

R1

0,018

0,12

R2

0,1

R3

MATERIAL

e (m)

λ (W/m.k)

R (M2k/W)

Rse

-

-

0,04

0,15

R1

0,018

0,12

0,15

0,048

2,08

R2

0,1

0,048

2,08

0,018

0,13

0,14

R3

0,018

0,13

0,14

R4

0,018

0,13

0,14

R4

0,018

0,13

0,14

R5

0,128

0,18

0,71

R5

0,128

0,048

2,66

R6

0,018

0,13

0,14

R6

0,018

R7

0,010

-

-

R7

0,010

Rsi

-

-

0,13

Rsi

-

RT = 3,53 m2k/W U = 1/RT =

0,28 W/m2k

REFERENCIAS: Rse: Resistencia térmica superficial exterior R1: Entablonado de madera de pino R2: Hempcrete R3 / R4 / R6 : Placa de OSB R5: Cámara de aire sin ventilar R7: Pintura para interiores Rsi: Resistencia térmica superficial interior

RT = 6,48 m2k/W U = 1/RT =

0,15 W/m2k

PRODUCED BY AN AUTODESK STUDENT VERSION

MATERIAL

18 18

PRODUCED BY AN AUTODESK STUDENT VERSION

+24.80 +24.00

+18.00

+15.00

0,13

0,14

-

-

-

0,13

REFERENCIAS: Rse: Resistencia térmica superficial exterior R1: Entablonado de madera de pino R2: Hempcrete R3 / R4 / R6 : Placa de OSB R5: Hempcrete R7: Pintura para interiores Rsi: Resistencia térmica superficial interior

+12.00

+ 9.00

+ 6.00

+ 3.00

± 0.00

37

propuesta

LISTA DE PARTIDA 01

01.1

02

PRELIMINARES

Marcaje y nivelado

EXCAVACIONES

02.1 Excavacion cimentación 02.2 Excavacion instalaciones Sanitarias 02.3 Flete de acarreo de material

03

CIMENTACIÓN

04

MÓDULO

03.1 03.2 03.3 03.4 03.5

04.1

Zapata Aislada ZA-1 (0.40x0.40 x0.25 ) Zapata Aislada ZA-2 (0.50x0.40 x0.25 ) Perforación y hormigonado de pilotes.

Viga de hormigón armado de canto Membrana para impermeabilización

Viga de madera laminada GL24h.

Dim: 8”X16”, con espesor de laminado 33/45 mm 04.2 Vigueta de madera laminada GL24h.

Dim: 2”X8”, con espesor de laminado 33/45 mm 04.3 Vigueta de madera laminada GL24h.

Dim: 2”X16”,con espesor de laminado 33/45 mm 04.4 Forjado de panel de madera contralaminada de 108 mm espesor.

04.5 Placa de aislamiento de hempcrete, de espesor 100 mm, colocado en muros.

04.6 Revestimiento de tablero contrachapado de placas de madera, tipo G clase 1, de 18 mm 04.7 Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, 15x15 cm de sección 04.8 Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, 30x20 cm de sección 04.9 Revestimiento vertical a 3,00 m de altura, con tablero de virutas orientadas OSB/2, de 12 mm de espesor 04.10 Estructura de madera con montante de ancho 50 x 100 mm, colocados cada 60 cm.

04.11 Revestimiento vertical a 3,00 m de altura, con tablero contrachapado de placas de madera de 18 mm de espesor. ACABADO INTERIOR 04.12 Revestimiento vertical a 3,00 m de altura, con tablero contrachapado de placas de madera de 18 mm de espesor. ACABADO EXTERIOR. 04.13 Placa de aislamiento de hempcrete, de espesor 100 mm, colocados en pisos.

04.14 Tabique de placas de yeso laminado formado por estructura doble reforzada en H 04.15 Abertura de triple vidriado aislante 04.16 Hoja batiente para puerta exterior

05

05.1

MÓDULO DE BALCÓN

Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, 15x15 cm de sección 05.2 Viga de madera laminada GL24h, DIMENSIONES: 8”X16”, con espesor de laminado 33/45 mm, de 10x20 a 12x25 cm de sección.

05.3 Forjado de madera contralaminada de 72 mm formada por 3 de capas de madera encoladas con la disposición transversal de la madera 05.4 Baranda de madera

06

MÓDULO DE CIRCULACIÓN

07

CUBIERTAS

06.1

09.3 Colocación de paneles fotovoltáicos

10

ACONDICIONAMIENTO

11

TRANSPORTE

10.1 10.2

11.1 11.2 11.3

Instalación de sistema de refrigeración Instalación de sistema de calefacción

Alquiler de camion con cabeza tractora de 6x2, con semirremolque de 6 ejes Semirremolque de 6 ejes Grúa de 30 m de pluma, 40 m de altura y 1 t de peso en punta

Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, 15x15 cm de sección 06.2 Viga de madera laminada GL24h, DIMENSIONES: 8”X16”, con espesor de laminado 33/45 mm, de 10x20 a 12x25 cm de sección.

06.3 Forjado de madera contralaminada de 72 mm formada por 3 de capas de madera encoladas con la disposición transversal de la madera 06.4 Baranda de madera

07.1 07.2 07.3

Cubierta plana ajardinada extensiva para zonas no transitables, no ventilada.

Placa de aislamiento de hempcrete Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal.

08

INSTALACIONES SANITARIAS

09

INSTALACIÓN ELÉCTRICA

08.1 08.2 08.3 08.4 08.5

Montaje de desagues pluviales Montaje de cañerias de agua fría y caliente Montaje de red de desagues cloacales Instalación y conexión de tanque de agua potable Artefactos sanitarios y griferías

09.1 Montaje de tendido eléctrico interior 09.2 Montaje de tendido eléctrico exterior 38

propuesta

PRESUPUESTO N°

Descripcion

1.00

PRELIMINARES

1.01

Limpieza y desbroce del terreno realizada con retroexcavadora y carga mecánica sobre camión

2.00

Un

Cantidad

PU

Total €

908.00

m

454.00

2.00

€

908.00

%

1.5%

1302528.79

€

19,537.93

€

20,712.74

2.01

EXCAVACIONES Excavacion cimentación

2.02

Excavacion instalaciones Sanitarias

3.00

CIMENTACION

3.01

Zapata Aislada ZA-1 (0.40x0.40 x0.25 )

m³

0.16

476.24

€

76.20

3.02

Zapata Aislada ZA-2 (0.50x0.40 x0.25 )

m³

1.00

476.24

€

476.24

m

240.00

39.38

€

9,451.25

m³

21.33

476.24

€

10,158.21

m²

31.60

17.43

€

550.84

€

1,105,931.87

Perforación y hormigonado de pilotes de desplazamiento con azuche en terreno blando, de diámetro 35 cm con hormigón HA-25/F/10/IIa, 3.03

de consistencia fluida y tamaño máximo del árido 10 mm, con >= 325 kg/m3 de cemento Zapata corrida de hormigón armado de canto, con encofrado para revestir, con una cuantía de 7,5 m2/m3, hormigón HA-25/B/10/I, vertido

3.04

con bomba y armadura AP500 S de acero en barras corrugadas con una cuantía de 150 kg/m3 dimensiones 0.30x0.35m

Membrana para impermeabilización según la norma UNE 104402 de dos láminas, de densidad superficial 7,2 kg/m2 formada por lámina 3.05

bituminosa de oxiasfalto LO-40 PE con armadura de film de polietileno de 95 g/m2, adheridas entre ellas en caliente y colocadas sobre capa separadora con geotextil

4.00

MODULOS Viga de madera laminada GL24h, DIMENSIONES: 8"X16", con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de

4.01

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y

m³

151.54

1029.36

€

155,985.44

m³

15.00

1044.09

€

15,666.02

con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montada sobre soportes Vigueta de madera laminada GL24h, DIMENSIONES: 2"X8", con espesor de laminado 33/45 mm, de sección constante, largo hasta 5 4.02

m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, colocada sobre soportes de madera o

39

4.00

MODULOS

€

1,105,931.87

Viga de madera laminada GL24h, DIMENSIONES: 8"X16", con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de

propuesta

PRESUPUESTO

4.01

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y

m³

151.54

1029.36

€

155,985.44

m³

15.00

1044.09

€

15,666.02

m³

44.32

1044.09

€

46,274.51

m²

1980.00

85.83

€

169,934.67

m³

194.70

514.62

€

100,196.99

m²

1980.00

21.35

€

42,267.82

m³

8.91

1088.28

€

9,696.60

m³

5.94

1088.28

€

6,464.40

m²

5623.20

23.73

€

133,462.00

m²

1846.02

78.27

€

144,480.05

m²

2311.98

21.35

€

49,354.72

con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montada sobre soportes Vigueta de madera laminada GL24h, DIMENSIONES: 2"X8", con espesor de laminado 33/45 mm, de sección constante, largo hasta 5 4.02

m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, colocada sobre soportes de madera o acero Vigueta de madera laminada GL24h, DIMENSIONES: 2"X16",con espesor de laminado 33/45 mm, de sección constante, largo hasta 5

4.03

m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, colocada sobre soportes de madera o acero

4.04

Forjado de panel de madera contralaminada de 108 mm espesor formada por 3 de capas de madera encoladas con la disposición longitudinal de la madera en las dos caras del panel y acabado para revestir, incluye herrajes colocado con fijaciones mecánicas Placa de aislamiento de hempcrete, de espesor 100 mm, con una

4.05

coeficiente de conductividad termica de 0.16 Kcal/h *m*C segun UNE 92.202-89 Revestimiento de tablero contrachapado de placas de madera, tipo G clase 1, de 18 mm de espesor, para ambiente seco según UNE-EN 636,

4.06

reacción al fuego B-s2, d0, acabado revestido con chapa de madera de conífera, cortado a medida, colocado adherido sobre rastrelado de

4.07

4.08

madera Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, 15x15 cm de sección, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, 30x20 cm de sección, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte Revestimiento vertical a 3,00 m de altura, como máximo, con tablero

4.09

de virutas orientadas OSB/2, de 12 mm de espesor, para ambiente seco según UNE-EN 300, reacción al fuego D-s2,d0, cortado a medida, colocado con fijaciones mecánicas sobre rastrelado de madera Estructura de madera con montante de ancho 50 x 100 mm,

4.10

4.11

colocados cada 60 cm, y canal de ancho 50 x 100 mm, fijados mecánicamente, para soporte de pared recta Revestimiento vertical a 3,00 m de altura, como máximo, con tablero contrachapado de placas de madera, tipo G clase 1, de 18 mm de espesor, para ambiente seco según UNE-EN 636, reacción al fuego Bs2, d0, acabado revestido con chapa de madera de conífera, cortado a

40

4.09

seco según UNE-EN 300, reacción al fuego D-s2,d0, cortado a medida,

m²

5623.20

23.73

€

133,462.00

m²

1846.02

78.27

€

144,480.05

m²

2311.98

21.35

€

49,354.72

m²

475.20

21.35

€

10,144.28

m³

226.05

514.62

€

116,330.40

€

71,370.67

colocado con fijaciones mecánicas sobre rastrelado de madera Estructura de madera con montante de ancho 50 x 100 mm,

propuesta

PRESUPUESTO

4.10

4.11

colocados cada 60 cm, y canal de ancho 50 x 100 mm, fijados mecánicamente, para soporte de pared recta Revestimiento vertical a 3,00 m de altura, como máximo, con tablero contrachapado de placas de madera, tipo G clase 1, de 18 mm de espesor, para ambiente seco según UNE-EN 636, reacción al fuego Bs2, d0, acabado revestido con chapa de madera de conífera, cortado a medida, colocado adherido sobre rastrelado de madera. ACABADO INTERIOR Revestimiento vertical a 3,00 m de altura, como máximo, con tablero

4.12

contrachapado de placas de madera, tipo G clase 1, de 18 mm de espesor, para ambiente seco según UNE-EN 636, reacción al fuego Bs2, d0, acabado revestido con chapa de madera de conífera, cortado a medida, colocado adherido sobre rastrelado de madera ACABADO EXTERIOR Placa de aislamiento de hempcrete, de espesor 100 mm, con una

4.13

coeficiente de conductividad termica de 0.16 Kcal/h *m*C segun UNE 92.202-89

5.00

5.01

MODULO DE BALCON Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, 15x15 cm de sección, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte

m³

6.30

1088.28

€

6,856.18

m³

14.49

1029.36

€

14,915.46

m²

336.00

73.46

€

24,682.80

m³

24.21

1029.36

€

24,916.23

€

71,061.18

Viga de madera laminada GL24h, DIMENSIONES: 8"X16", con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de 5.02

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP

5.03

1, montada sobre soportes Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal de la madera en las dos caras del panel y acabado para revestir, incluye herrajes, colocado con fijaciones mecánicas

5.04

Balcon de madera laminada GL24h, elementos de 6"X6"

6.00

MODULO DE CIRCULACION Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, 15x15 cm de sección, y longitud hasta 5 m,

6.01

trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte

m³

6.30

1088.28

€

6,856.18

m³

16.07

1029.36

€

16,536.70

Viga de madera laminada GL24h, DIMENSIONES: 8"X16", con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de 6.02

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montada sobre soportes Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal de la

41

6.01

propuesta

PRESUPUESTO

6.30

1088.28

€

6,856.18

m³

16.07

1029.36

€

16,536.70

m²

441.00

73.46

€

32,396.17

m³

14.84

1029.36

€

15,272.13

trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte Viga de madera laminada GL24h, DIMENSIONES: 8"X16", con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de

6.02

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP

6.03

1, montada sobre soportes Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal de la madera en las dos caras del panel y acabado para revestir, incluye herrajes, colocado con fijaciones mecánicas

6.04

Balcon de madera laminada GL24h, elementos de 6"X6"

7.00

CUBIERTAS

7.01

Cubierta plana ajardinada extensiva para zonas no transitables, no ventilada, formada por membrana antirraíces, sistema de drenaje,

7.02

7.03

sustrato ligero y tepe biodegradable Placa de aislamiento de hempcrete, con una coeficiente de conductividad termica de 0.16 Kcal/h *m*C segun UNE 92.202-89 Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal de la madera en las dos caras del panel y acabado para revestir, incluye herrajes, colocado con fijaciones mecánicas

€

62,340.69

M²

330.00

89.72

€

29,607.39

m³

16.50

514.62

€

8,491.27

m²

330.00

73.46

€

24,242.03

€

199,286.90

8.00

INSTALACIONES SANITARIAS

8.01

Montaje de desagues pluviales Montaje de cañerias de agua fría y caliente

%

9%

1,302,528.79

€

117,227.59

8.04

Montaje de red de desagues cloacales Instalación y conexión de tanque de agua potable

%

1.2%

1302528.79

€

15,630.35

8.05

Artefactos sanitarios y griferías

%

5.1%

1302528.79

€

66,428.97

9.00

€

85,586.91

9.01

INSTALACIONES ELECTRICA Montaje de tendido eléctrico interior

9.02

Montaje de tendido eléctrico exterior

1,302,528.79

€

52,101.15

9.03

Colocación de paneles fotovoltáicos

169.12

€

33,485.76

10.00

1,302,528.79

€

78,151.73

10.01

ACONDICIONAMIENTO Instalación de sistema de refrigeración

10.02

Instalación de sistema de calefacción

11.00

TRANSPORTE

€

11,300.00

11.01

Alquiler de camion con cabeza tractora de 6x2

11.02

Semirremolque de 6 ejes Grúa de 30 m de pluma, 40 m de altura y 1 t de peso en punta

8.02 8.03

11.03

% Un

4% 198.00 6%

%

mes mes

2.50 2.50

2,400.00 900.00

€ €

6,000.00 2,250.00

mes

2.50

1,220.00

€

3,050.00

€

1,725,280.62

€

633.36

TOTAL

COSTO FINAL por m2

42

propuesta

COSTO ENERGÉTICO N°

Descripcion

Un

Cantidad

kw/h

Total

1.00

PRELIMINARES

2124.72

1.01

Marcaje y nivelado

m

454.00

2.00

%

1.5%

2.01

EXCAVACIONES Excavacion cimentación

2.02

Excavacion instalaciones Sanitarias

3.00

CIMENTACION

3.01

Zapata Aislada ZA-1 (0.40x0.40 x0.25 )

m³

0.16

902.42

144.39

3.02

Zapata Aislada ZA-2 (0.50x0.40 x0.25 )

m³

1.00

902.42

902.42

m

240.00

178.62

42868.80

m³

21.33

902.42

19248.62

m²

31.60

32.39

1023.52

4.68

2124.72 0

20712.74

Perforación y hormigonado de pilotes de desplazamiento con azuche en terreno blando, de diámetro 35 cm con hormigón HA-25/F/10/IIa, 3.03

de consistencia fluida y tamaño máximo del árido 10 mm, con >= 325 kg/m3 de cemento Zapata corrida de hormigón armado de canto, con encofrado para revestir, con una cuantía de 7,5 m2/m3, hormigón HA-25/B/10/I, vertido

3.04

con bomba y armadura AP500 S de acero en barras corrugadas con una cuantía de 150 kg/m3 dimensiones 0.30x0.35m

Membrana para impermeabilización según la norma UNE 104402 de dos láminas, de densidad superficial 7,2 kg/m2 formada por lámina 3.05

bituminosa de oxiasfalto LO-40 PE con armadura de film de polietileno de 95 g/m2, adheridas entre ellas en caliente y colocadas sobre capa separadora con geotextil

4.00

436845.57

MODULOS Viga de madera laminada GL24h, DIMENSIONES: 8"X16", con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de

4.01

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y

m³

151.54

455.00

68948.88

m³

15.00

455.00

6827.02

con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montada sobre soportes Vigueta de madera laminada GL24h, DIMENSIONES: 2"X8", con espesor de laminado 33/45 mm, de sección constante, largo hasta 5 4.02

m, trabajada en el taller y con tratamiento insecticida-fungicida con

43

4.00

436845.57

MODULOS Viga de madera laminada GL24h, DIMENSIONES: 8"X16", con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de

propuesta

COSTO ENERGÉTICO

4.01

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y

m³

151.54

455.00

68948.88

m³

15.00

455.00

6827.02

m³

44.32

455.00

20165.75

m²

1980.00

49.80

98604.00

m³

194.70

-879.23

-171185.69

m²

1980.00

10.12

20037.60

m³

8.91

455.00

4054.05

m³

5.94

455.00

2702.70

m²

5623.20

44.17

248376.74

m²

1846.02

60.07

110890.42

con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montada sobre soportes Vigueta de madera laminada GL24h, DIMENSIONES: 2"X8", con espesor de laminado 33/45 mm, de sección constante, largo hasta 5 4.02

m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, colocada sobre soportes de madera o acero Vigueta de madera laminada GL24h, DIMENSIONES: 2"X16",con espesor de laminado 33/45 mm, de sección constante, largo hasta 5

4.03

m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, colocada sobre soportes de madera o acero

4.04

Forjado de panel de madera contralaminada de 108 mm espesor formada por 3 de capas de madera encoladas con la disposición longitudinal de la madera en las dos caras del panel y acabado para revestir, incluye herrajes colocado con fijaciones mecánicas Placa de aislamiento de hempcrete, de espesor 100 mm, con una

4.05

coeficiente de conductividad termica de 0.16 Kcal/h *m*C segun UNE 92.202-89 Revestimiento de tablero contrachapado de placas de madera, tipo G clase 1, de 18 mm de espesor, para ambiente seco según UNE-EN 636,

4.06

reacción al fuego B-s2, d0, acabado revestido con chapa de madera de conífera, cortado a medida, colocado adherido sobre rastrelado de

4.07

4.08

madera Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, 15x15 cm de sección, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, 30x20 cm de sección, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte Revestimiento vertical a 3,00 m de altura, como máximo, con tablero

4.09

de virutas orientadas OSB/2, de 12 mm de espesor, para ambiente seco según UNE-EN 300, reacción al fuego D-s2,d0, cortado a medida, colocado con fijaciones mecánicas sobre rastrelado de madera Estructura de madera con montante de ancho 50 x 100 mm,

4.10

colocados cada 60 cm, y canal de ancho 50 x 100 mm, fijados mecánicamente, para soporte de pared recta Revestimiento vertical a 3,00 m de altura, como máximo, con tablero contrachapado de placas de madera, tipo G clase 1, de 18 mm de

44

colocado con fijaciones mecánicas sobre rastrelado de madera Estructura de madera con montante de ancho 50 x 100 mm, 4.10

propuesta

COSTO ENERGÉTICO 4.11

colocados cada 60 cm, y canal de ancho 50 x 100 mm, fijados mecánicamente, para soporte de pared recta Revestimiento vertical a 3,00 m de altura, como máximo, con tablero contrachapado de placas de madera, tipo G clase 1, de 18 mm de espesor, para ambiente seco según UNE-EN 636, reacción al fuego Bs2, d0, acabado revestido con chapa de madera de conífera, cortado a

m²

1846.02

60.07

110890.42

m²

2311.98

10.12

23397.24

m²

475.20

10.12

4809.02

m³

226.05

-879.23

-198749.49

medida, colocado adherido sobre rastrelado de madera. ACABADO INTERIOR Revestimiento vertical a 3,00 m de altura, como máximo, con tablero

4.12

contrachapado de placas de madera, tipo G clase 1, de 18 mm de espesor, para ambiente seco según UNE-EN 636, reacción al fuego Bs2, d0, acabado revestido con chapa de madera de conífera, cortado a medida, colocado adherido sobre rastrelado de madera ACABADO EXTERIOR Placa de aislamiento de hempcrete, de espesor 100 mm, con una

4.13

coeficiente de conductividad termica de 0.16 Kcal/h *m*C segun UNE 92.202-89

5.00

5.01

MODULO DE BALCON Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, 15x15 cm de sección, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte

32941.91

m³

6.30

455.00

2866.50

m³

14.49

455.00

6592.95

m²

336.00

37.11

12468.96

m³

24.21

455.00

11013.50

Viga de madera laminada GL24h, DIMENSIONES: 8"X16", con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de 5.02

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP

5.03

1, montada sobre soportes Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal de la madera en las dos caras del panel y acabado para revestir, incluye herrajes, colocado con fijaciones mecánicas

5.04

Balcon de madera laminada GL24h, elementos de 6"X6"

6.00

MODULO DE CIRCULACION Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, 15x15 cm de sección, y longitud hasta 5 m,

6.01

trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte

33292.19

m³

6.30

455.00

2866.50

m³

16.07

455.00

7309.58

Viga de madera laminada GL24h, DIMENSIONES: 8"X16", con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de 6.02

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montada sobre soportes Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal de la

45

de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de 6.02

sección, como máximo, y longitud hasta 5 m, trabajada en el taller y

m³

16.07

455.00

7309.58

m²

441.00

37.11

16365.51

m³

14.84

455.00

6750.61

con tratamiento insecticida-fungicida con un nivel de penetración NP

propuesta

COSTO ENERGÉTICO 6.03

1, montada sobre soportes Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal de la madera en las dos caras del panel y acabado para revestir, incluye herrajes, colocado con fijaciones mecánicas

6.04

Balcon de madera laminada GL24h, elementos de 6"X6"

7.00

CUBIERTAS

7.01

Cubierta plana ajardinada extensiva para zonas no transitables, no ventilada, formada por membrana antirraíces, sistema de drenaje,

7.02

7.03

sustrato ligero y tepe biodegradable Placa de aislamiento de hempcrete, con una coeficiente de conductividad termica de 0.16 Kcal/h *m*C segun UNE 92.202-89 Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal de la madera en las dos caras del panel y acabado para revestir, incluye herrajes, colocado con fijaciones mecánicas

27058.52 M²

330.00

43.07

14213.10

m³

16.50

36.31

599.12

m²

330.00

37.11

12246.30

0

8.00

INSTALACIONES SANITARIAS

8.01

Montaje de desagues pluviales Montaje de cañerias de agua fría y caliente

%

9%

0.00

0

8.04

Montaje de red de desagues cloacales Instalación y conexión de tanque de agua potable

%

1.2%

0.00

0

8.05

Artefactos sanitarios y griferías

%

5.1%

0.00

0

9.00 9.01

INSTALACIONES ELECTRICA Montaje de tendido eléctrico interior

9.02

Montaje de tendido eléctrico exterior

9.03

Colocación de paneles fotovoltáicos

10.00 10.01

ACONDICIONAMIENTO Instalación de sistema de refrigeración

10.02

Instalación de sistema de calefacción

11.00

TRANSPORTE

11.01

Alquiler de camion con cabeza tractora de 6x2

11.02

Semirremolque de 6 ejes Grúa de 30 m de pluma, 40 m de altura y 1 t de peso en punta

8.02 8.03

11.03

0 %

4%

0.00

0

Un

198.00

0.00

0

%

6%

0 0 0 12750

mes mes

2.50 2.50

0.00

mes

2.50

5100.00

0 0 12750 563600.94

TOTAL

kW por m2

206.90

46

propuesta

PLANIFICACIÓN

MONTAJE EN FÁBRICA MES 01 4,00 4,01 4,02 4,03 4,07 4,08 4,04 4,10 4,06 4,05 4,13 4,09 4,11 4,12 4,14 4,15 4,16

MODULOS

1

2

3

4

5

6

7

8

9

10

11

12 13 14 15 16 17 18 19 20

Viga de madera laminada GL24h, 8"X16" Vigueta de madera laminada GL24h, 2"X8" Vigueta de madera laminada GL24h, 2"X16" Pilar de madera laminada GL24h, 33/45 mm Pilar de madera laminada GL24h, 33/45 mm Forjado de panel de madera contralaminada de 108 mm Estructura de madera con montante Revestimiento de tablero contrachapado Placa de aislamiento de hempcrete, VERTICAL Placa de aislamiento de hempcrete, HORIZONTAL Revestimiento vertical, INTERIOR Revestimiento vertical, ACABADO INTERIOR Revestimiento vertical, ACABADO EXTERIOR Tabique de placas de yeso laminado formado por Vidrio aislante de luna coloreada de 3+3 mm de espesor Hoja batiente para puerta exterior, de tablero de madera 47

propuesta

PLANIFICACiÓN

MONTAJE EN OBRA MES 01 1

1,01 2,01 2,02 2,03 3,03 3,01 3,02 3,04 3,05 4,00 5,01 5,02 5,03 5,04 6,01 6,02 6,03 6,04 7,03 7,02 7,01 8,01 8,02 8,03 8,04 8,05 9,01 9,02 9,03 10,01 10,02 11,01 11,02 11,03

2

3

4

5

6

7

8

9

10 11

MES 02 12 13 14 15 16 17 18 19 20

1

2

3

4

5

6

7

8

9

10 11

MES 03 12 13 14 15 16 17 18 19 20

1

2

3

4

5

6

7

8

9

10 11

MES 04 12 13 14 15 16 17 18 19 20

1

2

3

4

5

6

7

8

9

10

Marcaje y nivelado Excavacion cimentación Excavacion instalaciones Sanitarias Flete de acarreo de material Perforacion y hormigoneado de pilotes Zapata Aislada ZA-1 (0.40x0.40 x0.25 ) Zapata Aislada ZA-2 (0.50x0.40 x0.25 ) Viga de hormigón armado de canto Membrana para impermeabilización según la Modulos preabricados Pilar de madera laminada GL24h, con espesor de Viga de madera laminada GL24h, DIMENSIONES: Forjado de madera contralaminada de 72 mm Baranda de madera Pilar de madera laminada GL24h, con espesor de Viga de madera laminada GL24h, DIMENSIONES: Forjado de madera contralaminada de 72 mm Baranda de madera Forjado de madera contralaminada de 72 mm Placa de aislamiento de hempcrete, con una Cubierta plana ajardinada extensiva para zonas no Montaje de desagues pluviales Montaje de cañerias de agua fría y caliente Montaje de red de desagues cloacales Instalación y conexión de tanque de agua potable Artefactos sanitarios y griferías Montaje de tendido eléctrico interior Montaje de tendido eléctrico interior Colocación de paneles fotovoltáicos Instalación de sistema de refrigeración Instalación de sistema de calefacción Alquiler de camion con cabeza tractora de 6x2, con Semirremolque de 6 ejes Grúa de 30 m de pluma, 40 m de altura y 1 t de peso

48

modelo de negocios CANVA

ANÁLISIS

ACTIVIDADES CLAVE

SOCIOS CLAVE - Empresas de transporte.

- Comercialización y difusión del sistema.

- Proovedores de materias primas para la fabricación de los módulos autoportantes y los aislamientos interiores.

- Preparación de terreno y ejecución de fundaciones.

- Empresas del ámbito de la construcción y oficinas de arquitectura con necesidad de ejecutar estructuras de gran escala y rápido montaje.

- Ejecución y montaje de los módulos en fábrica.

- Transporte al sitio en el que esté situada la construcción.

RECURSOS CLAVE

PROPUESTA DE VALOR Sistema constructivo de modulos prefabricados autoportantes vinculados mediante encastre.

RELACIÓN CON CLIENTES

SEGMENTO DE CLIENTES

- Asistencia personal para el asesoramiento del producto.

- Edificios que requieran buenas aislación térmica y acústica.

- Atención parrticular del equipo tecnico para la aplicación en cada proyecto.

- Oficinas de arquitectura o empresas que afronten construcciones de gran escala pero con pequeños modulos habitacionales.

- Módulos prefabricados vinculados mediante encantre, evitando el impacto medioambiental de construcción húmeda.

- Incorporación de aislamiento en muros de madera para alivianar estructuras y facilitar su montaje, promoviendo la autocostrucción.

- Materia prima, maquinaria y mano de obra para la fabricación.

- Sistema que no requiere la construcción de una estructura independiente.

- Capacitación del equipo profesional para planificar cada proyecto.

- Rápido montaje en obra.

ESTRUCTURA DE COSTES - COSTO FIJO: para la producción de los bloques: MO, maquinarias y materias primas.

- Gobiernos, empresas o instituciones que requieran satisfacer en corto plazo la construcción de vivienda liviana.

CANALES - Ofrecimiento del producto en obras con necesidades de montaje rápido.

- Publicidad y difusión en espacios de arquitectura y construcción.

FUENTES DE INGRESO - Venta y comercialización del producto,.

- COSTO VARIABLE: Requiere de una asosiación con empresas de traslado o la generación de una propia flota de transporte.

- Reduce los tiempos de ejecución en obra y con ellos los gastos y residuos de obra.

49

referencias

BIBLIOGRAFIA https://metabase.itec.cat/vide/es/bedec www.generadordeprecios.info https://www.unitjuggler.com/energy-convertir-kSKE-a-kWh. html?val=140 https://www.rothoblaas.es/productos/fijacion/conexiones-para-pilar-y-forjado-en-clt/pillar#description https://www.strongtie.com/resources/product-installers-guide/aba-installation http://www.fakro.es/productos/todos-los-productos/laminas-y-membranas/laminas-de-alta-permeabilidad/ https://www.archdaily.com/896903/the-benefits-of-masstimber-building-on-show-at-aia-conference-on-architecture-2018/5b2cfbfdf197ccff3900010c-the-benefits-of-masstimber-building-on-show-at-aia-conference-on-architecture-2018-image https://www.klh.at/es/ https://magazine.washington.edu/feature/cross-laminated-timber/ https://www.modulart.ch/ein-stueck-decke-bestellen-perwhatsapp/ https://www.strongtie.com/woodconnectors/category?v=%3Arelevance https://www.structurlam.com/wp-content/uploads/2019/04/ Structurlam-Design-Guide_FINAL_Spreads.pdf https://justbiofiber.com/ https://www.youtube.com/watch?v=LETdeAzYjfA&ab_channel=HaussArquitecturaModular http://www.tempohousing.com/projects/keetwonen/ https://www.urbipedia.org/hoja/Conjunto_habitacional_Pedregulho https://www.plataformaarquitectura.cl/cl/02-209774/clasicos-de-arquitectura-salk-institute-louis-kahn-louis-kahn 50

sistema constructivo

ANEXOS

ficha de costo

CIMENTACIÓN PILOTES

Perforación y hormigonado de pilotes de desplazamiento con azuche en terreno blando, de diámetro 35 cm con hormigón HA-25/F/10/IIa, de consistencia fluida y tamaño máximo del árido 10 mm, con >= 325 kg/m3 de cemento Descripcion Hormigón HA-25/F/10/IIa de consistencia fluida, tamaño máximo del árido 10 mm, con >= 325 kg/m3 de cemento, apto para clase de exposición Iia Perforación y colocación de materiales, con equipo de personal y maquinaria para pilotes de desplazamiento con azuche, de diámetro 35 cm

Precio e/H

77.18

Cantidad

E

Importe

0.1056 8.150208

31.23

1

Consumo

m

31.23

Material Mano de obra/Maquinaria

8.150208 31.23

Costo directo

39.38021

Coste energetico MJ KW-H

Materia Prima

Emision CO2 Kg

%

Preconsumo

159.17

44.22

30.16

100

483.85

134.4

38.57

100

643.02

178.62

68.73

Postconsumo

Residuos

Masa Kg

Volumen m3

HORMIGONADO DE VIGAS

Hormigón para vigas, HP-45/F/10/IIIa, de consistencia fluida y tamaño máximo del árido 10 mm, vertido con bomba Descripcion Oficial 1a albañil Peon Hormigón HP-45/F/10/IIIa de consistencia fluida, tamaño máximo del árido 10 mm, con >= 300 kg/m3 de cemento, apto para clase de exposición IIIa Camion con bomba de hormigonear Gastos auxiliares sobre la mano de obra

Consumo

m3

Precio Cantidad Importe e/H E 19.51 0.084 1.63884 17.24 0.336 5.79264

Coste energetico MJ KW-H

Materia Prima

Emision CO2 Kg

%

Preconsumo

98.1

1.05

103.005

1505.39

418.16

279.21

100

155.48

0.14

21.7672

132.92

36.92

10.6

100

1638.31

455.08

289.81

7.43148

0.025 0.185787

Material Mano de obra/Maquinaria

103.005 29.38447

Costo directo

132.3895

Masa Postconsumo Kg

Residuos

Volumen m3

ficha de costo

MÓDULO DE VIVIENDA VIGA DE MADERA LAMINADA Viga de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, de 10x20 a 12x25 cm de m3 sección, como máximo, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montada sobre soportes Descripcion Precio Cantidad Importe e/H E Oficial 1a carpintero 19.87 6 119.22 Ayudante carpintero 18.31 3 54.93 Elemento de madera laminada GL24h, con espesor de laminado 33/45 mm, de 7x13 a 20x100 cm de sección constante y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1 Gastos auxiliares sobre la mano de obra

852.6 174.15

1 0.015

852.6 2.61225

Material Mano de obra

852.6 176.7623

Costo directo

1029.362

Consumo

Coste energetico MJ KW-H

Materia Prima

Emision CO2 Kg

1638

455

91.83

1638

455

91.83

%

Preconsumo Postconsumo

Residuos

Masa Kg

Volumen m3

100

VIGUETA DE MADERA LAMINADA Vigueta de madera laminada GL24h, con espesor de laminado 33/45 mm, de sección constante, largo hasta 5 m, trabajada m3 en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, colocada sobre soportes de madera o acero Descripcion Precio Cantidad Importe e/H E Oficial 1a carpintero 19.87 6.5 129.155 Ayudante carpintero 18.31 3.25 59.5075 Elemento de madera laminada GL24h, con espesor de laminado 33/45 mm, de 7x13 a 20x100 cm de sección constante y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1 852.6 Gastos auxiliares sobre la mano de obra 188.6625

1 852.6 0.015 2.829938

Material Mano de obra

852.6 191.4924

Costo directo

1044.092

Consumo

Coste energetico MJ KW-H

Materia Prima

Emision CO2 Kg

1638

455

91.83

1638

455

91.83

VIGUETA DE MADERA LAMINADA Consumo m3 Vigueta de madera laminada GL24h, con espesor de laminado Descripcion Precio Cantidad Importe Coste energetico Emision CO2 e/H E MJ KW-H Kg Oficial 1a carpintero 19.87 6.5 129.155 Ayudante carpintero 18.31 3.25 59.5075 Elemento de madera laminada GL24h, con espesor de laminado 33/45 mm, de 7x13 a 20x100 cm de sección constante y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1 852.6 1 852.6 1638 455 91.83 Gastos auxiliares sobre la mano de obra 188.6625 0.015 2.829938 Material Mano de obra

852.6 191.4924

%

Residuos

Masa Kg

Volumen m3

Masa Preconsumo Postconsumo Kg

Residuos Volumen m3

Preconsumo Postconsumo

100

Materia Prima %

100

ficha de costo

MÓDULO DE FACHADA PILAR DE MADERA LAMINADA

Pilar de madera laminada GL24h, con espesor de laminado 33/45 mm, de m3 sección constante, de 14x14 a 20x20 cm de sección, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1, montado sobre soporte Descripcion Precio Cantidad Importe e/H E Oficial 1a carpintero 19.87 8 158.96 Ayudante carpintero 18.31 4 73.24 Elemento de madera laminada GL24h, con espesor de laminado 33/45 mm, de 7x13 a 20x100 cm de sección constante y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1 852.6 1 852.6 Gastos auxiliares sobre la mano de obra 232.2 0.015 3.483 Material Mano de obra

852.6 235.683

Costo directo

1088.283

Consumo

Coste energetico MJ KW-H

Materia Prima

Emision CO2 Kg

1638

455

91.83

1638

455

91.83

%

Residuos

Preconsumo Postconsumo

Masa Kg

Volumen m3

100

VIGA DE MADERA LAMINADA

Viga de madera laminada GL24h, con espesor de laminado 33/45 mm, de m3 sección constante, de 10x20 a 12x25 cm de sección, como máximo, y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticidafungicida con un nivel de penetración NP 1, montada sobre soportes Descripcion Precio Cantidad Importe e/H E Oficial 1a carpintero 19.87 6 119.22 Ayudante carpintero 18.31 3 54.93 Elemento de madera laminada GL24h, con espesor de laminado 33/45 mm, de 7x13 a 20x100 cm de sección constante y longitud hasta 5 m, trabajada en el taller y con tratamiento insecticida-fungicida con un nivel de penetración NP 1 852.6 1 852.6 Gastos auxiliares sobre la mano de obra 174.15 0.015 2.61225 Material Mano de obra

852.6 176.7623

Costo directo

1029.362

Consumo

Coste energetico MJ KW-H

Materia Prima

Emision CO2 Kg

1638

455

91.83

1638

455

91.83

%

Residuos

Preconsumo Postconsumo

Masa Kg

Volumen m3

100

FORJADO DE MADERA CONTRALAMINADA Forjado de madera contralaminada de 72 mm espesor formada por 3 de capas de madera encoladas con la disposición transversal de la madera en las dos caras del panel y acabado para revestir, incluye herrajes, colocado con fijaciones mecánicas Descripcion Precio Cantidad Oficial 1a montador Ayudante montador Panel de madera contralaminada de 72mm espesor formada por 3 capas de madera encoladas con la disposicion transversal de la madera en las dos caras del panel y acabado para revestir Parte proporcional de herrajes y juntas para madera contralaminada Gastos auxiliares sobre la mano de obra

Consumo

m2

Importe

Coste energetico MJ KW-H

Materia Prima

Emision CO2 Kg

%

Residuos

Preconsumo Postconsumo

20.17 18.18

0.24 0.48

4.8408 8.7264

55.04

1

55.04

130.72

36.31

8.5

100

0

0

1 4.65 0.015 0.203508

2.89

0.8

0.16

100

0

0

4.65 13.5672

Material Mano de obra

59.69 13.77071

Costo directo

73.46071

37.11

Masa Kg

Volumen m3

ficha de costo

CUBIERTA CUBIERTA AJARDINADA Cubierta plana ajardinada extensiva para zonas no transitables, no ventilada, formada por membrana antirraíces, sistema de drenaje, sustrato ligero y tepe biodegradable Descripcion

Precio e/H

Cantidad

E

Importe

Cubierta plana ajardinada extensiva para zonas no transitables, no ventilada, formada por membrana antirraíces, sistema de drenaje, sustrato ligero y tepe biodegradable Oficial 1ª jardinero.

62.02 18.89

1 0.256

80.36 4.83584

Peón jardinero.

17.67

0.256

4.52352

Material Mano de obra/Maquinaria Costo directo

Consumo

m2

Coste energetico MJ KW-H

Materia Prima

Emision CO2 Kg

155.06

43.07

18.76

155.06

43.07

18.76

%

Residuos

Preconsumo Postconsumo

Masa Kg

Volumen m3

100

80.36 9.35936 89.71936

Placa de asilamiento de Hempcrete

m3 Placa de aislamiento de hempcrete, de espesor 100 mm, con una coeficiente de conductividad termica de 0.16 Kcal/h *m*C segun UNE 92.202-89 Descripcion Precio Cantidad Importe e/H E Oficial 1a carpintero 19.87 6.5 129.155 Ayudante carpintero 18.31 3.25 59.5075 Placa de Hempcrete de 0.10m de espesor 323.13 1 323.13 Gastos auxiliares sobre la mano de obra 188.6625 0.015 2.829938 Material Mano de obra

323.13 191.4924

Costo directo

514.6224

Consumo

Coste energetico MJ KW-H

Materia Prima

Emision CO2 Kg

18.28

-879.228

-180

18.28

-879.228

-180

FORJADO DE MADERA CONTRALAMINADA Consumo Forjado de madera contralaminada de 72 mm espesor formada por 3 m2 Descripcion Precio Cantidad Importe Coste energetico Emision CO2 MJ KW-H Kg Oficial 1a montador 20.17 0.24 4.8408 Ayudante montador 18.18 0.48 8.7264 Panel de madera contralaminada de 72mm espesor formada por 3 capas de madera encoladas con la disposicion transversal de la madera en las dos caras del panel y acabado para revestir 55.04 1 55.04 130.72 36.31 8.5 Parte proporcional de herrajes y juntas para madera contralaminada 4.65 1 4.65 2.89 0.8 0.16 Gastos auxiliares sobre la mano de obra 13.5672 0.015 0.203508 Material Mano de obra

59.69 13.77071

Costo directo

73.46071

133.61

37.11

8.66

%

Residuos

Masa Kg

Volumen m3

Masa Preconsumo Postconsumo Kg

Residuos Volumen m3

Preconsumo Postconsumo

100

Materia Prima %

100

0

0

100

0

0

200
